TAREA No 3 CORRIENTE ELÉCTRICA Y LEY DE AMPERE

Presentación del tema: "TAREA No 3 CORRIENTE ELÉCTRICA Y LEY DE AMPERE"— Transcripción de la presentación:

1 TAREA No 3 CORRIENTE ELÉCTRICA Y LEY DE AMPERE
Johnnattan Javier Pérez Amaya Grupo 10 Código

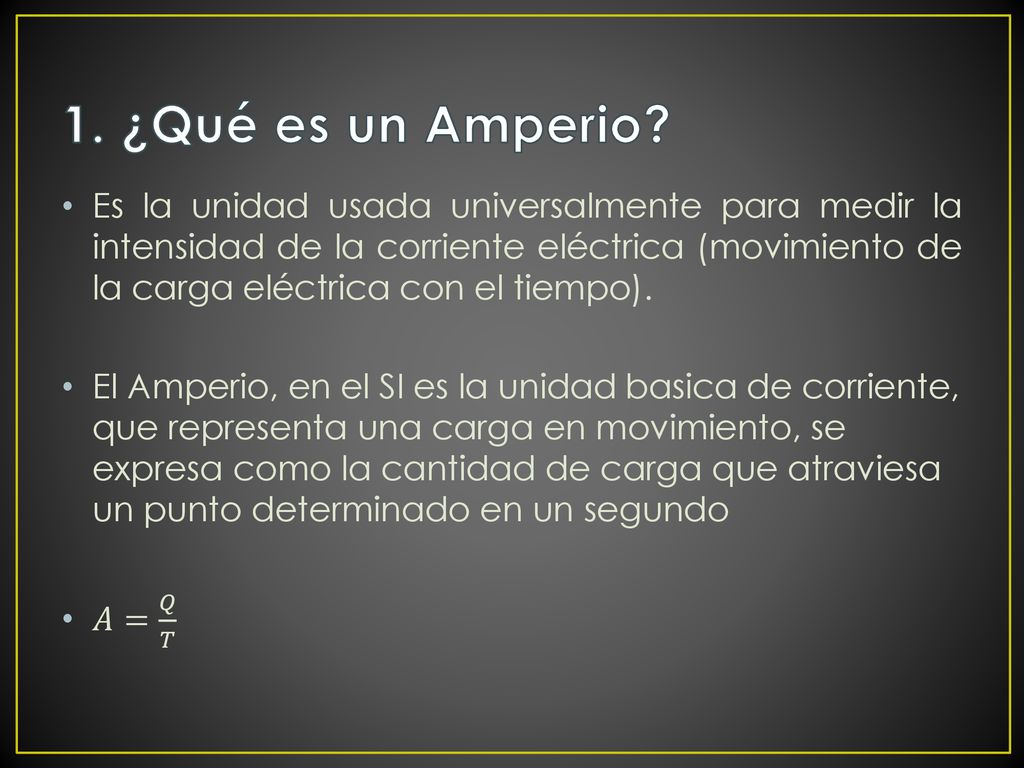

2 1. ¿Qué es un Amperio? Es la unidad usada universalmente para medir la intensidad de la corriente eléctrica (movimiento de la carga eléctrica con el tiempo). El Amperio, en el SI es la unidad basica de corriente, que representa una carga en movimiento, se expresa como la cantidad de carga que atraviesa un punto determinado en un segundo 𝐴= 𝑄 𝑇

3 2. ¿Cuántos electrones se necesitan para tener un amperio?
Como 𝐴= 𝑄 𝑡 y 1 𝐴=1𝐶/𝑠 Si habláramos de electrones sería la cantidad de electrones presentes en un Coulomb 1 A = 6,242× 𝑒𝑙𝑒𝑐𝑡𝑟𝑜𝑛𝑒𝑠 𝑠

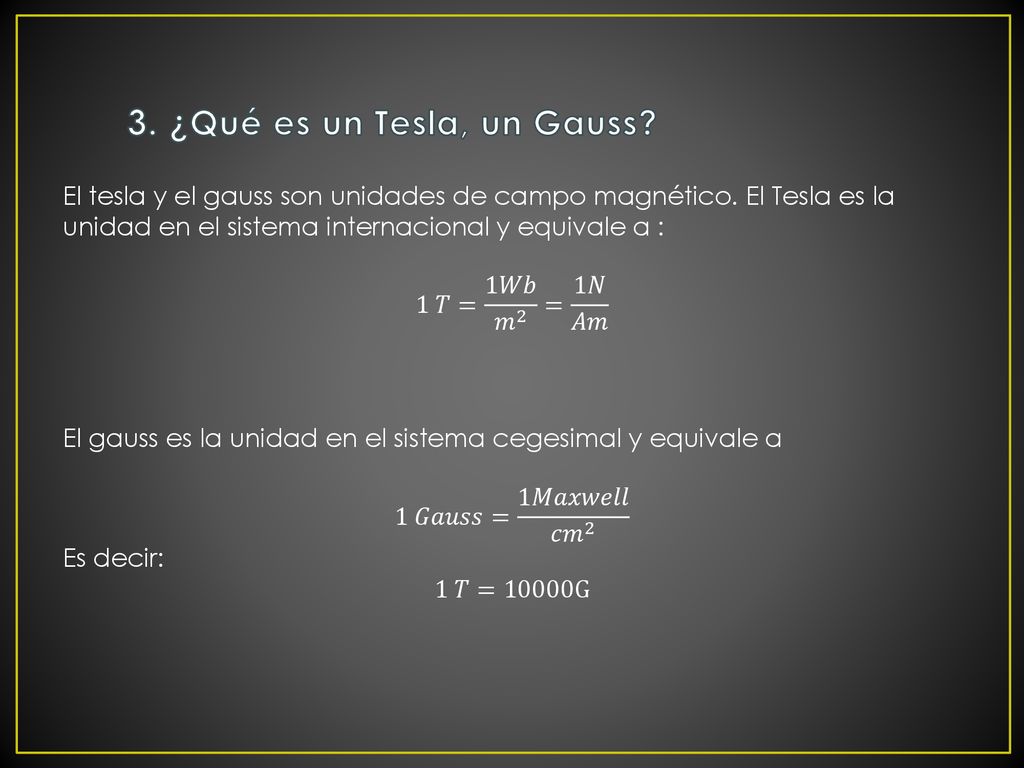

4 3. ¿Qué es un Tesla, un Gauss?
El tesla y el gauss son unidades de campo magnético. El Tesla es la unidad en el sistema internacional y equivale a : 1 𝑇= 1𝑊𝑏 𝑚 2 = 1𝑁 𝐴𝑚 El gauss es la unidad en el sistema cegesimal y equivale a 1 𝐺𝑎𝑢𝑠𝑠= 1𝑀𝑎𝑥𝑤𝑒𝑙𝑙 𝑐𝑚 2 Es decir: 1 𝑇=10000G

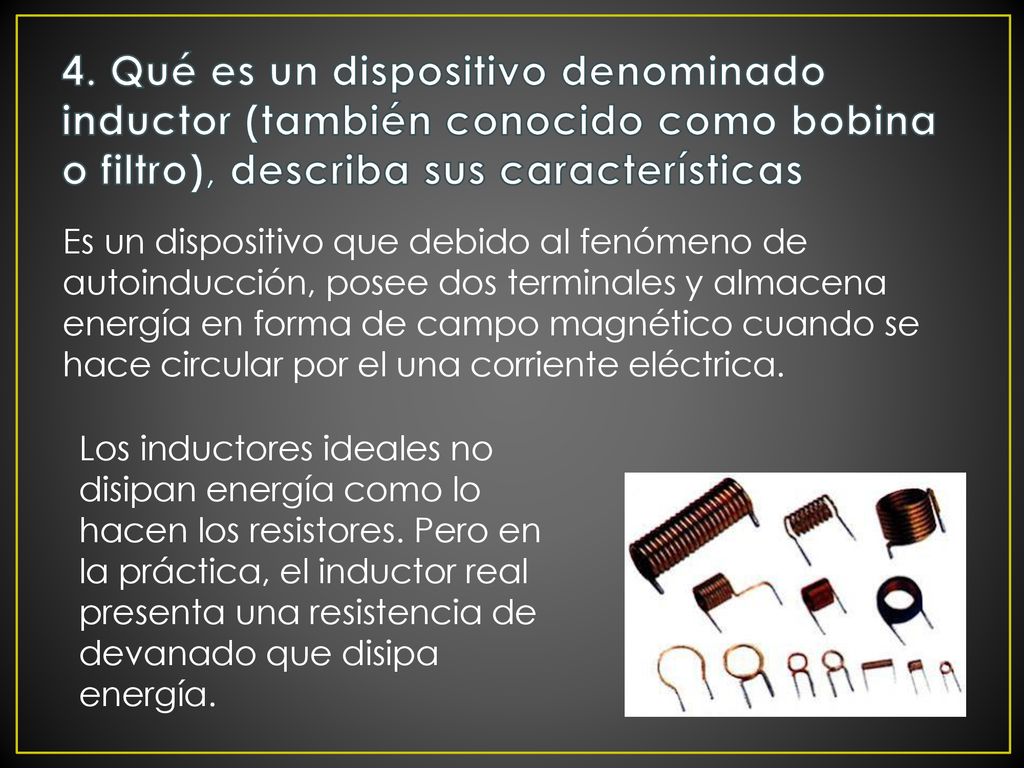

5 4. Qué es un dispositivo denominado inductor (también conocido como bobina o filtro), describa sus características Es un dispositivo que debido al fenómeno de autoinducción, posee dos terminales y almacena energía en forma de campo magnético cuando se hace circular por el una corriente eléctrica. Los inductores ideales no disipan energía como lo hacen los resistores. Pero en la práctica, el inductor real presenta una resistencia de devanado que disipa energía.

6 Aplicamos la ecuación: 𝐵= 𝜇 0 𝐼 2𝜋𝑟 = 4𝜋× 10 −7 2𝜋(0.001) =0.2𝑚𝑇=2𝐺

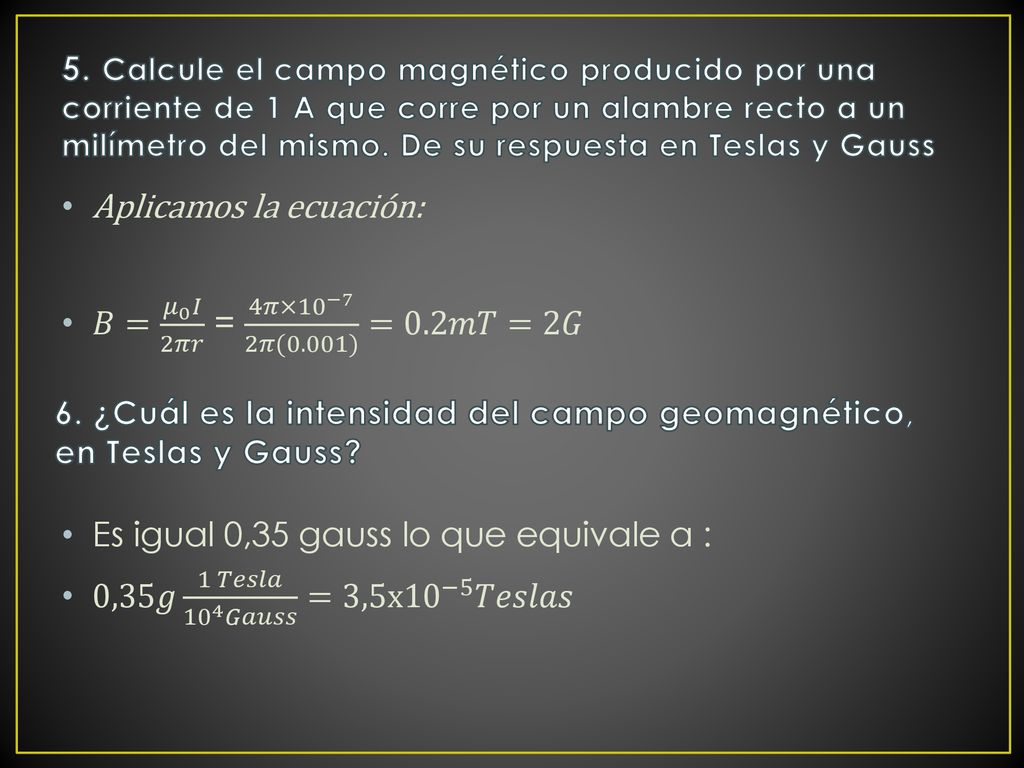

5. Calcule el campo magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo. De su respuesta en Teslas y Gauss Aplicamos la ecuación: 𝐵= 𝜇 0 𝐼 2𝜋𝑟 = 4𝜋× 10 −7 2𝜋(0.001) =0.2𝑚𝑇=2𝐺 Es igual 0,35 gauss lo que equivale a : 0,35𝑔 1 𝑇𝑒𝑠𝑙𝑎 𝐺𝑎𝑢𝑠𝑠 =3,5x 10 −5 𝑇𝑒𝑠𝑙𝑎𝑠 6. ¿Cuál es la intensidad del campo geomagnético, en Teslas y Gauss?

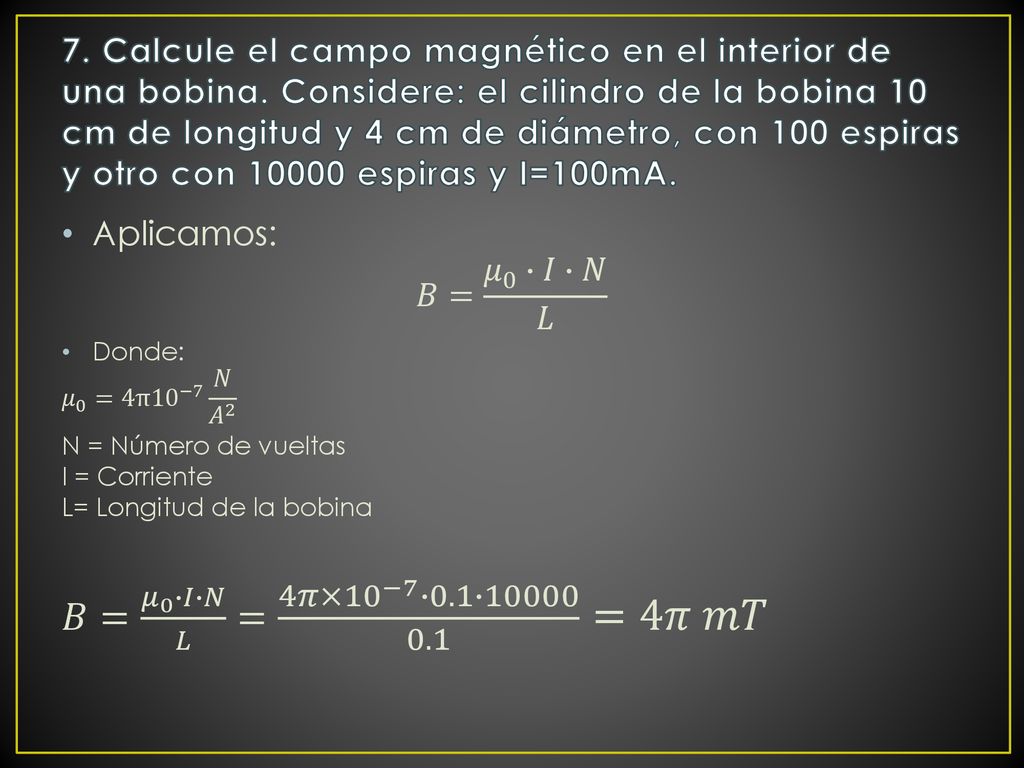

7 7. Calcule el campo magnético en el interior de una bobina
7. Calcule el campo magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4 cm de diámetro, con 100 espiras y otro con espiras y I=100mA. Aplicamos: 𝐵= 𝜇 0 ∙𝐼∙𝑁 𝐿 Donde: 𝜇 0 =4π 10 −7 𝑁 𝐴 2 N = Número de vueltas I = Corriente L= Longitud de la bobina 𝐵= 𝜇 0 ∙𝐼∙𝑁 𝐿 = 4𝜋× 10 −7 ∙0.1∙ =4𝜋 𝑚𝑇
