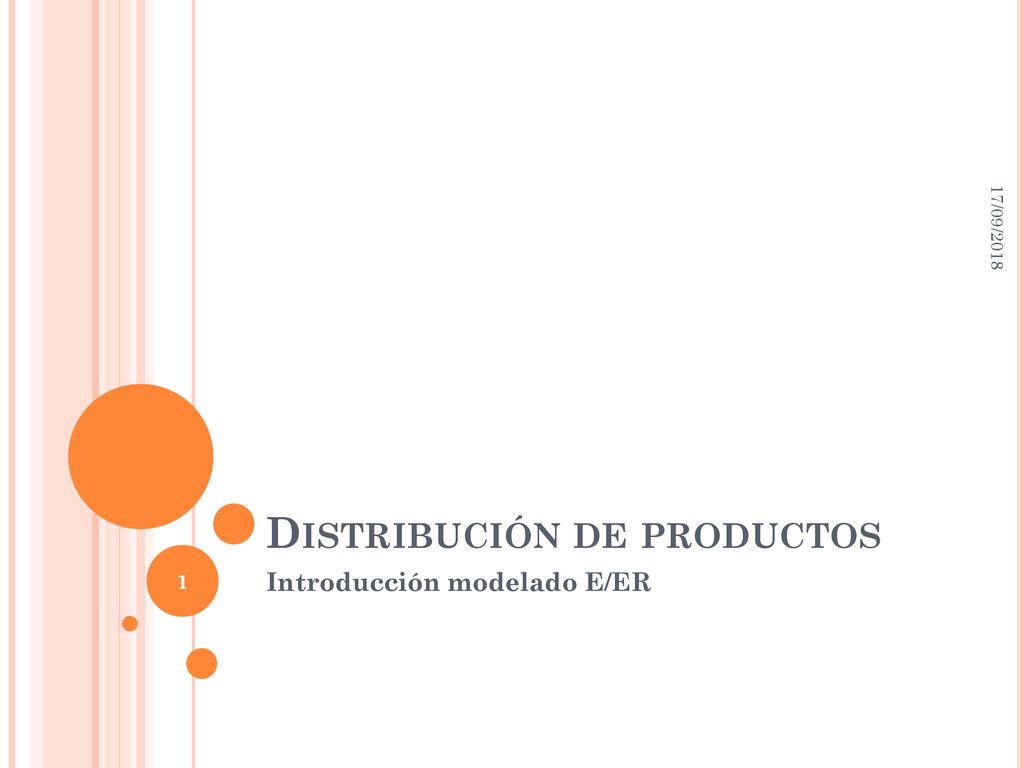

1 Distribución de productos
17/09/2018 Distribución de productos Introducción modelado E/ER

2 Organización – Reglas de negocio
17/09/2018 Se distribuye (no se fabrica) un grupo de productos de consumo Cadena de almacenes en la periferia de las ciudades Cadena de tiendas en distintas ciudades El aprovisionamiento lo hacen proveedores externos que llevan el producto a los almacenes que lo solicitan No se vende en almacenes; se vende sólo en tiendas a clientes El stock de producto llega a cada tienda por traspasos de almacenes a las tiendas

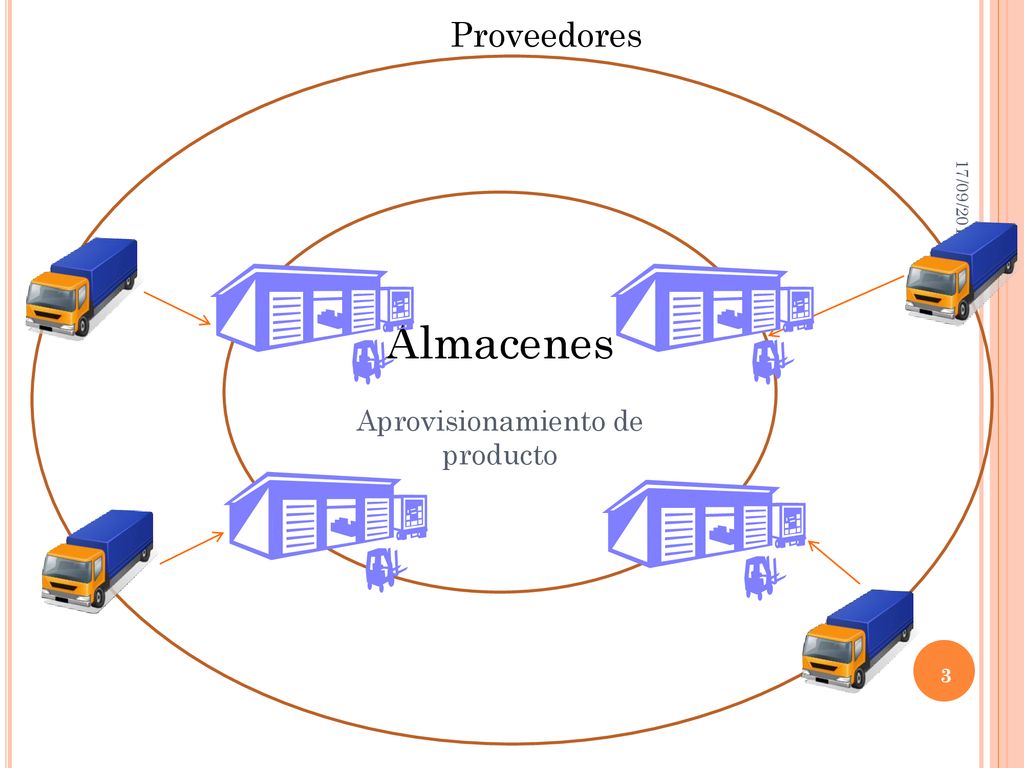

3 Aprovisionamiento de producto
Proveedores 17/09/2018 Almacenes Aprovisionamiento de producto

4 Traspaso interno de producto

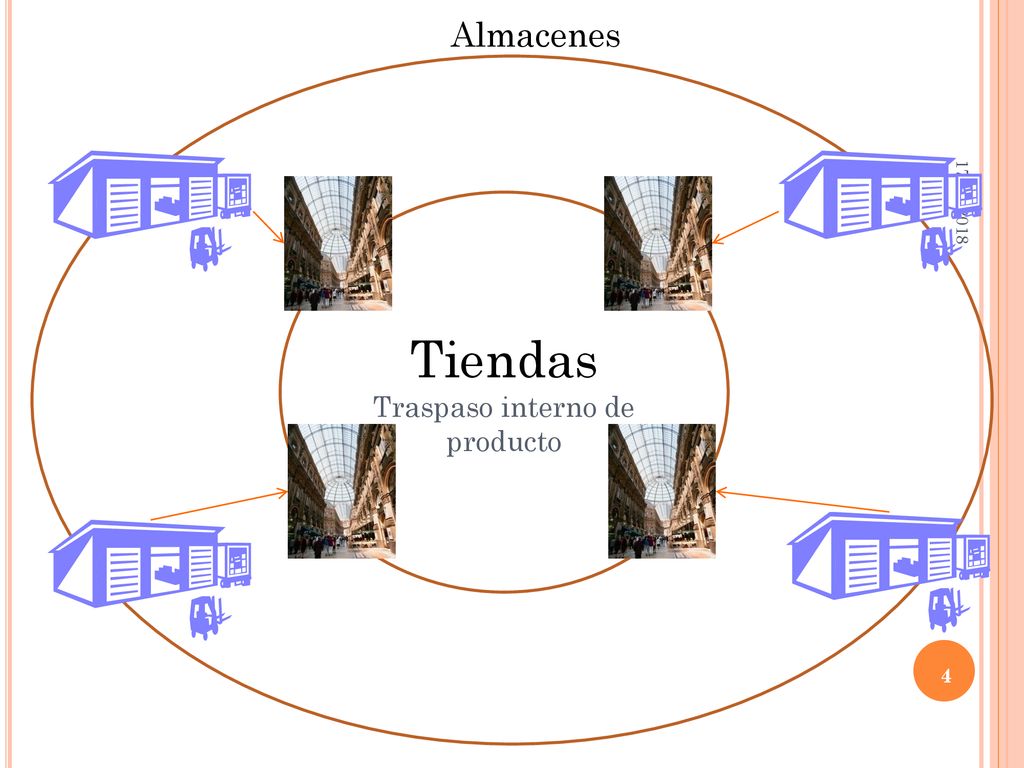

Almacenes 17/09/2018 Tiendas Traspaso interno de producto

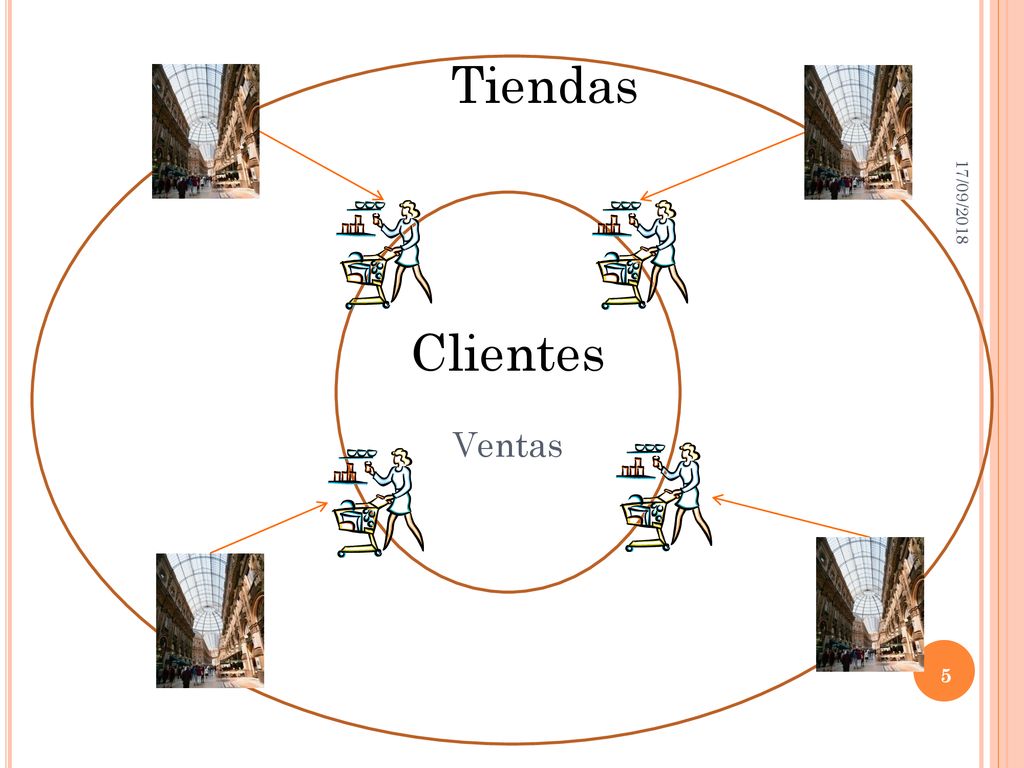

5 Tiendas 17/09/2018 Clientes Ventas

6 Clasificación de entidades

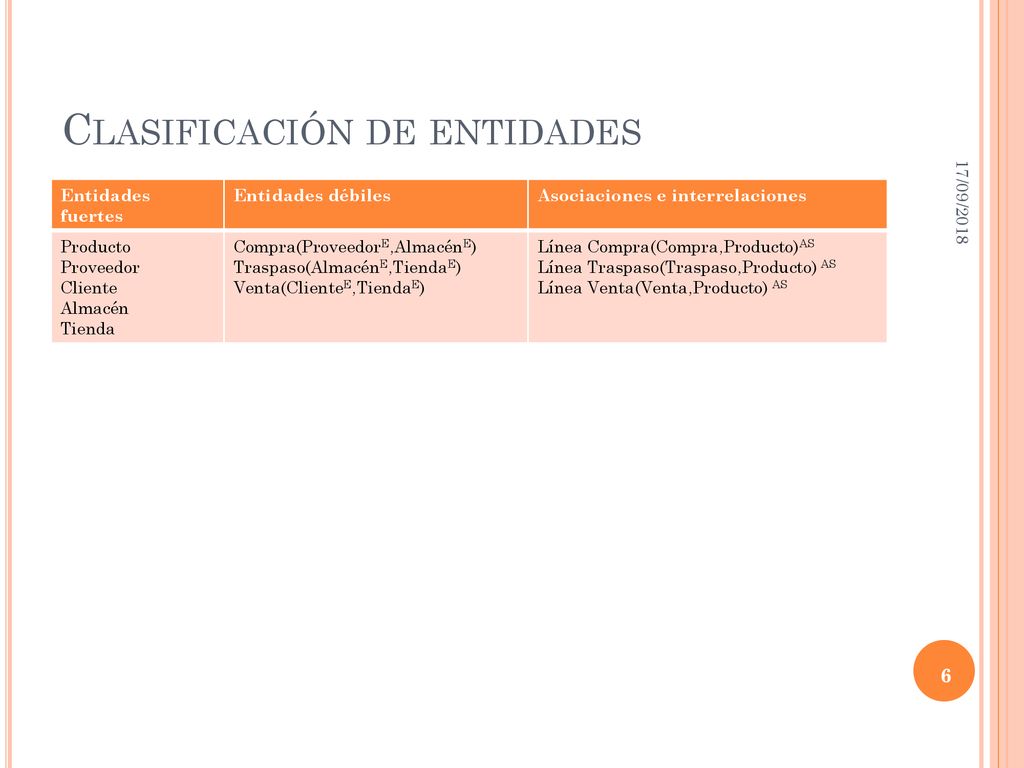

17/09/2018 Entidades fuertes Entidades débiles Asociaciones e interrelaciones Producto Proveedor Cliente Almacén Tienda Compra(ProveedorE,AlmacénE) Traspaso(AlmacénE,TiendaE) Venta(ClienteE,TiendaE) Línea Compra(Compra,Producto)AS Línea Traspaso(Traspaso,Producto) AS Línea Venta(Venta,Producto) AS

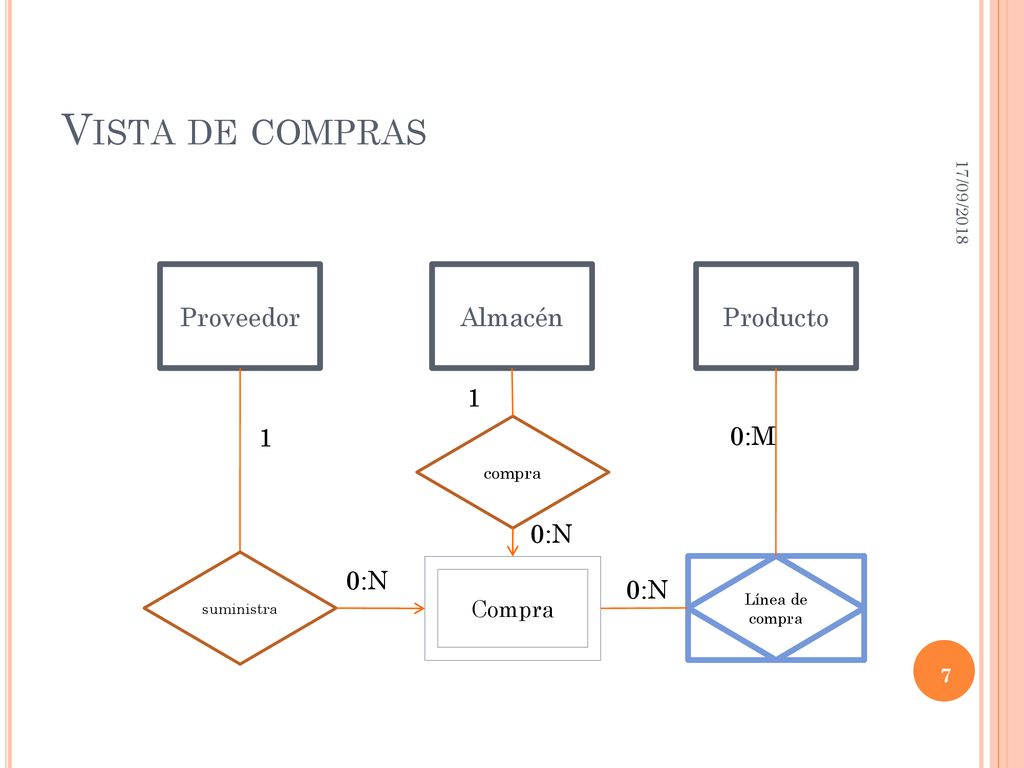

7 Vista de compras Proveedor Almacén Producto 1 1 0:M 0:N 0:N 0:N Compra
17/09/2018 Proveedor Almacén Producto 1 1 compra 0:M 0:N suministra 0:N Compra Producto Línea de compra 0:N

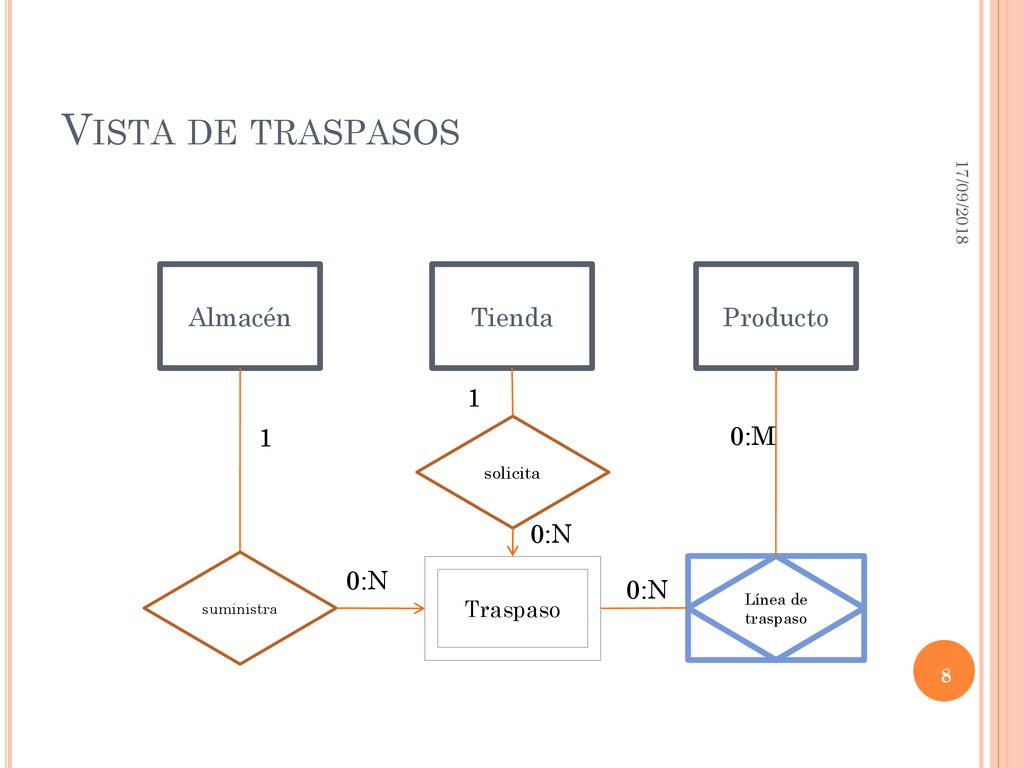

8 Vista de traspasos Almacén Tienda Producto 1 1 0:M 0:N 0:N 0:N
17/09/2018 Almacén Tienda Producto 1 1 solicita 0:M 0:N suministra 0:N Traspaso Producto Línea de traspaso 0:N

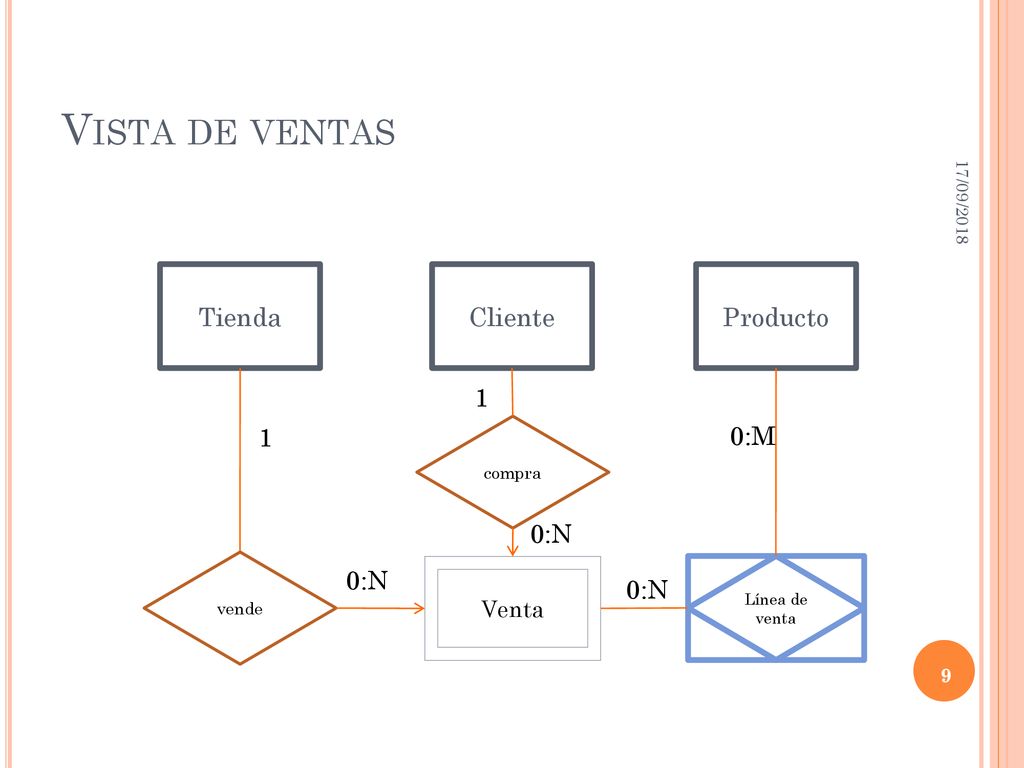

9 Vista de ventas Tienda Cliente Producto 1 1 0:M 0:N 0:N 0:N Venta
17/09/2018 Tienda Cliente Producto 1 1 compra 0:M 0:N vende 0:N Venta Producto Línea de venta 0:N

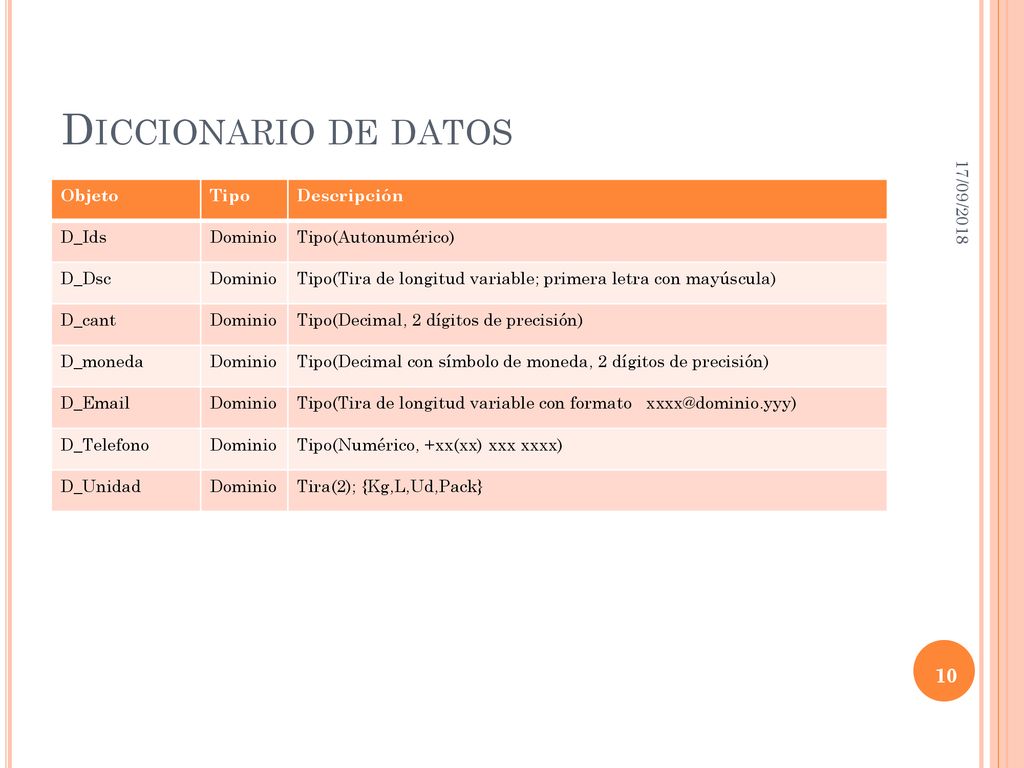

10 Diccionario de datos 17/09/2018 Objeto Tipo Descripción D_Ids Dominio
Tipo(Autonumérico) D_Dsc Tipo(Tira de longitud variable; primera letra con mayúscula) D_cant Tipo(Decimal, 2 dígitos de precisión) D_moneda Tipo(Decimal con símbolo de moneda, 2 dígitos de precisión) D_ Tipo(Tira de longitud variable con formato D_Telefono Tipo(Numérico, +xx(xx) xxx xxxx) D_Unidad Tira(2); {Kg,L,Ud,Pack}

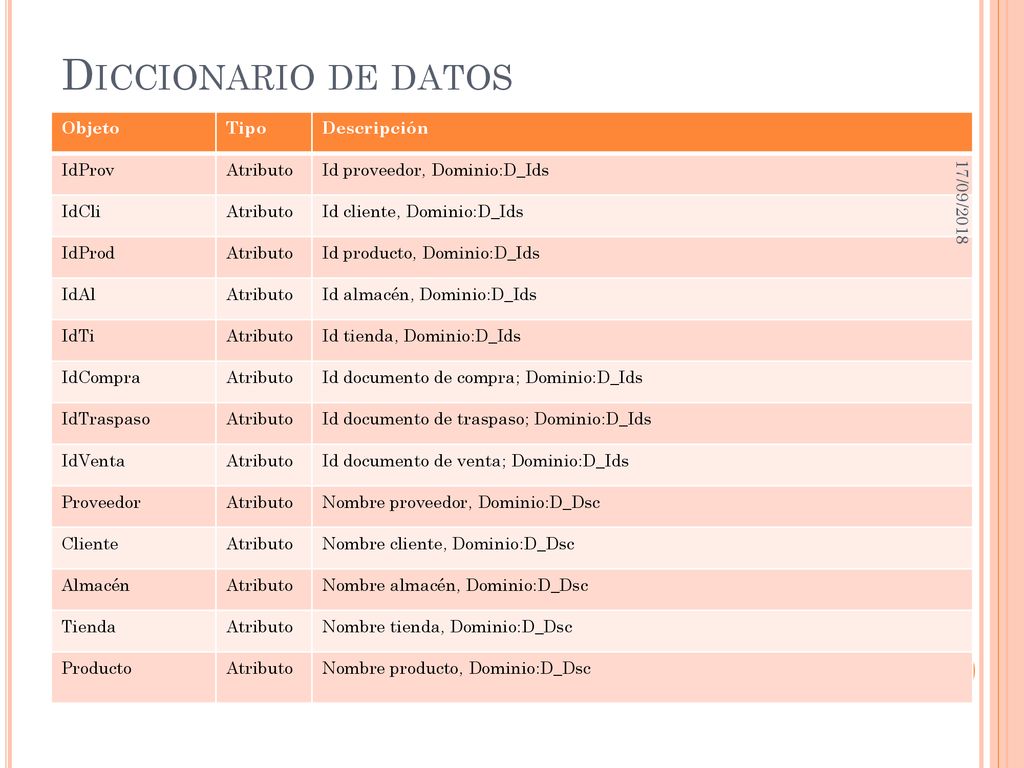

11 Diccionario de datos Objeto Tipo Descripción IdProv Atributo
Id proveedor, Dominio:D_Ids IdCli Id cliente, Dominio:D_Ids IdProd Id producto, Dominio:D_Ids IdAl Id almacén, Dominio:D_Ids IdTi Id tienda, Dominio:D_Ids IdCompra Id documento de compra; Dominio:D_Ids IdTraspaso Id documento de traspaso; Dominio:D_Ids IdVenta Id documento de venta; Dominio:D_Ids Proveedor Nombre proveedor, Dominio:D_Dsc Cliente Nombre cliente, Dominio:D_Dsc Almacén Nombre almacén, Dominio:D_Dsc Tienda Nombre tienda, Dominio:D_Dsc Producto Nombre producto, Dominio:D_Dsc 17/09/2018

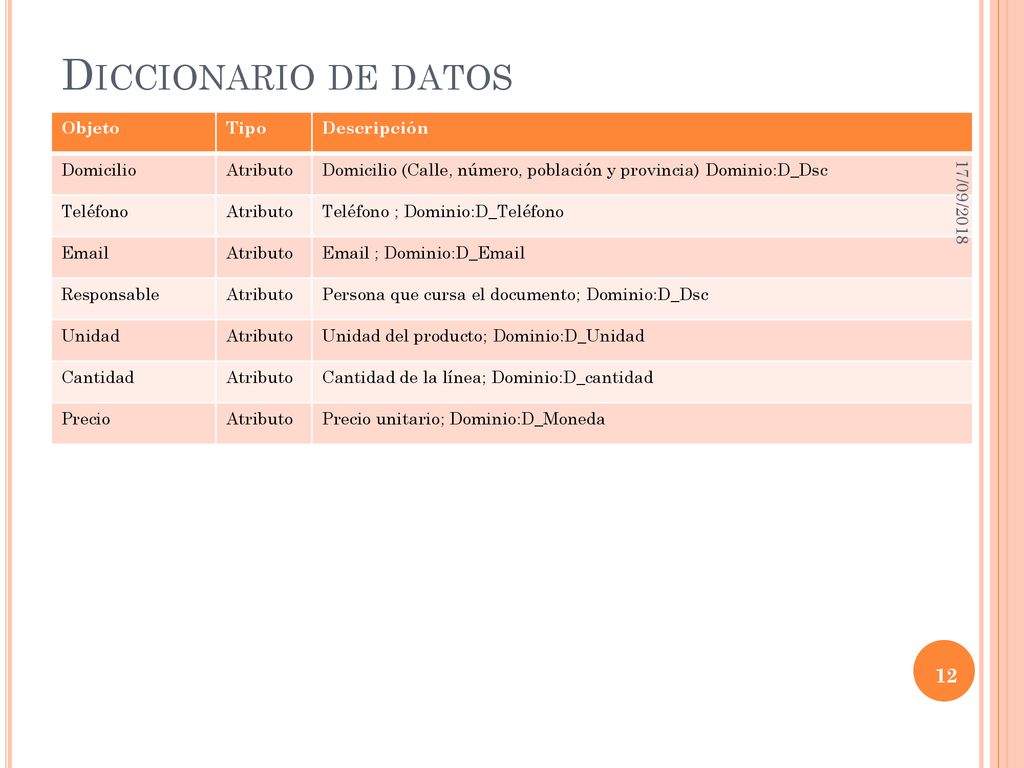

12 Diccionario de datos Objeto Tipo Descripción Domicilio Atributo
Domicilio (Calle, número, población y provincia) Dominio:D_Dsc Teléfono Teléfono ; Dominio:D_Teléfono ; Dominio:D_ Responsable Persona que cursa el documento; Dominio:D_Dsc Unidad Unidad del producto; Dominio:D_Unidad Cantidad Cantidad de la línea; Dominio:D_cantidad Precio Precio unitario; Dominio:D_Moneda 17/09/2018

13 Diccionario de datos 17/09/2018 Objeto Tipo Descripción Proveedor

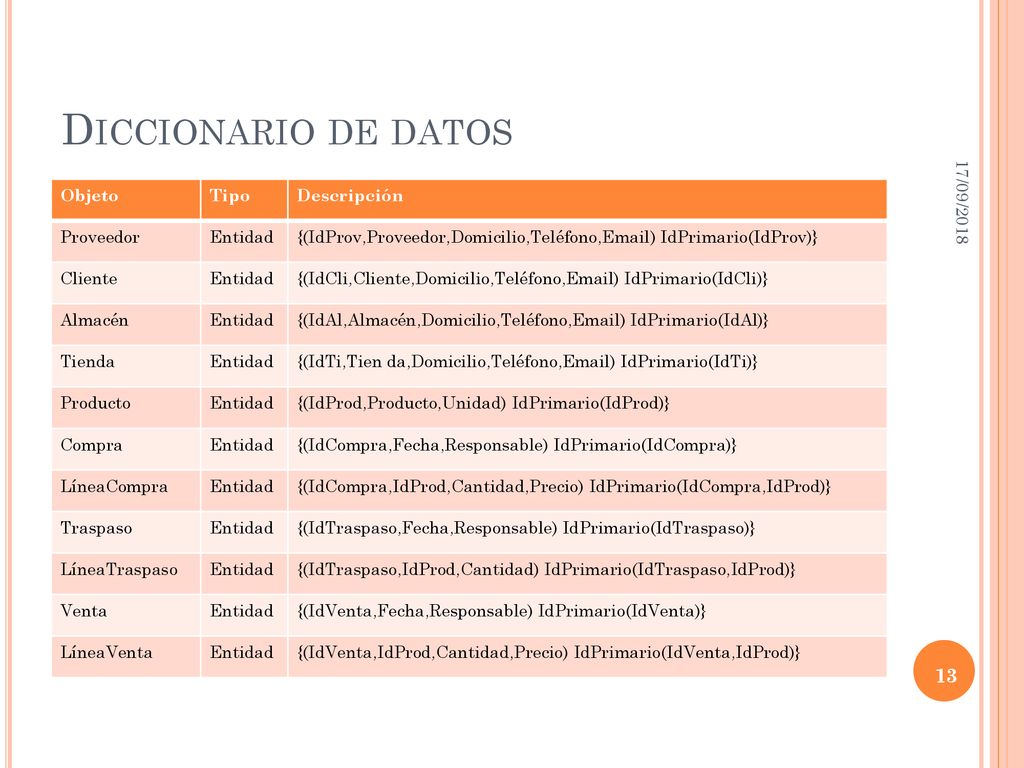

Entidad {(IdProv,Proveedor,Domicilio,Teléfono, ) IdPrimario(IdProv)} Cliente {(IdCli,Cliente,Domicilio,Teléfono, ) IdPrimario(IdCli)} Almacén {(IdAl,Almacén,Domicilio,Teléfono, ) IdPrimario(IdAl)} Tienda {(IdTi,Tien da,Domicilio,Teléfono, ) IdPrimario(IdTi)} Producto {(IdProd,Producto,Unidad) IdPrimario(IdProd)} Compra {(IdCompra,Fecha,Responsable) IdPrimario(IdCompra)} LíneaCompra {(IdCompra,IdProd,Cantidad,Precio) IdPrimario(IdCompra,IdProd)} Traspaso {(IdTraspaso,Fecha,Responsable) IdPrimario(IdTraspaso)} LíneaTraspaso {(IdTraspaso,IdProd,Cantidad) IdPrimario(IdTraspaso,IdProd)} Venta {(IdVenta,Fecha,Responsable) IdPrimario(IdVenta)} LíneaVenta {(IdVenta,IdProd,Cantidad,Precio) IdPrimario(IdVenta,IdProd)}

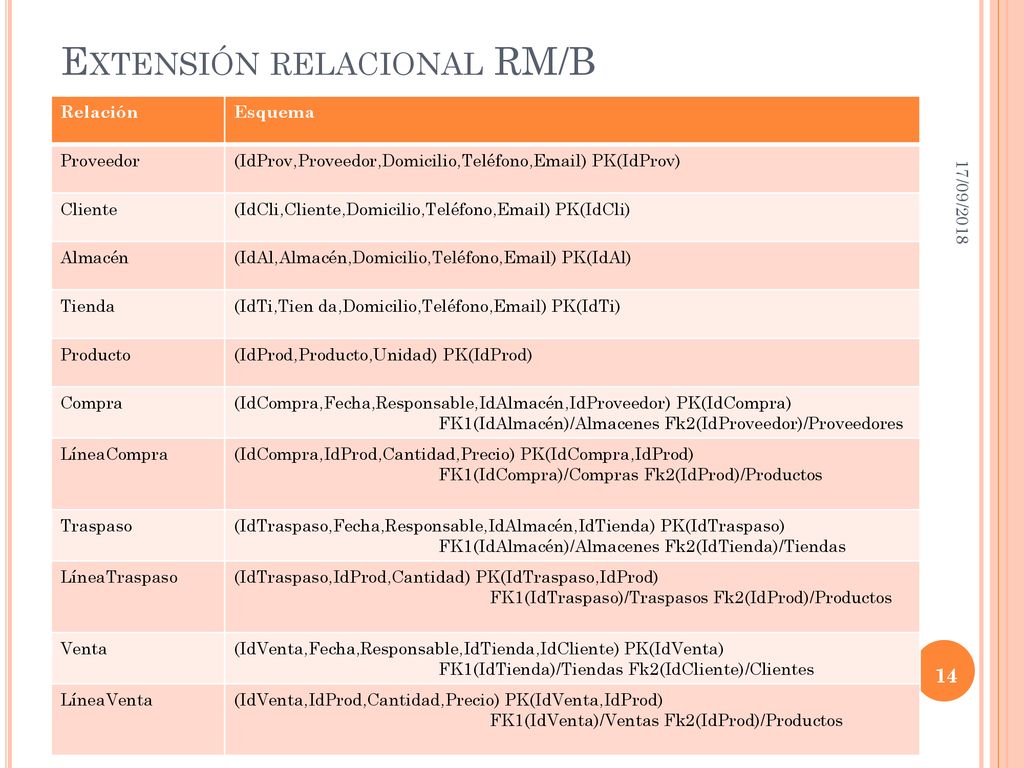

14 Extensión relacional RM/B
Relación Esquema Proveedor (IdProv,Proveedor,Domicilio,Teléfono, ) PK(IdProv) Cliente (IdCli,Cliente,Domicilio,Teléfono, ) PK(IdCli) Almacén (IdAl,Almacén,Domicilio,Teléfono, ) PK(IdAl) Tienda (IdTi,Tien da,Domicilio,Teléfono, ) PK(IdTi) Producto (IdProd,Producto,Unidad) PK(IdProd) Compra (IdCompra,Fecha,Responsable,IdAlmacén,IdProveedor) PK(IdCompra) FK1(IdAlmacén)/Almacenes Fk2(IdProveedor)/Proveedores LíneaCompra (IdCompra,IdProd,Cantidad,Precio) PK(IdCompra,IdProd) FK1(IdCompra)/Compras Fk2(IdProd)/Productos Traspaso (IdTraspaso,Fecha,Responsable,IdAlmacén,IdTienda) PK(IdTraspaso) FK1(IdAlmacén)/Almacenes Fk2(IdTienda)/Tiendas LíneaTraspaso (IdTraspaso,IdProd,Cantidad) PK(IdTraspaso,IdProd) FK1(IdTraspaso)/Traspasos Fk2(IdProd)/Productos Venta (IdVenta,Fecha,Responsable,IdTienda,IdCliente) PK(IdVenta) FK1(IdTienda)/Tiendas Fk2(IdCliente)/Clientes LíneaVenta (IdVenta,IdProd,Cantidad,Precio) PK(IdVenta,IdProd) FK1(IdVenta)/Ventas Fk2(IdProd)/Productos 17/09/2018
