1 PROYECTO: GASODUCTO SUR PERUANO OPERACIÓN DEL SISTEMA ENERGÉTICO DEL PAÍS

2 “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I Docente: Ing. José Alberto Montesinos Cervantes Estudiantes: Piero Francoise Chariarse Muñiz Alessandro Danieli Chariarse Muñiz Julio Fernando Reyes Rodrigues Gasoducto Sur Peruano

3 CONTENIDO 1.Hidrocarburo 1.Hidrocarburos Saturados o Alcanos 2.Gas Natural 3.Formacion del Gas Natural 1.Diagénesis 2.Catagénesis 3.Metagénesis 4.Kerogeno 1.Tipos de kerógeno 1.Tipo 1 (sapropélico) 2.Tipo 2 (marinos mixtos) 3.Tipo 3 (kerógeno húmico) 5.Cuáles son las etapas de generación de los hidrocarburos 1. Primera etapa Diagénesis 2.Segunda etapa catagénesis 3.Tercera etapa metagénesis “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

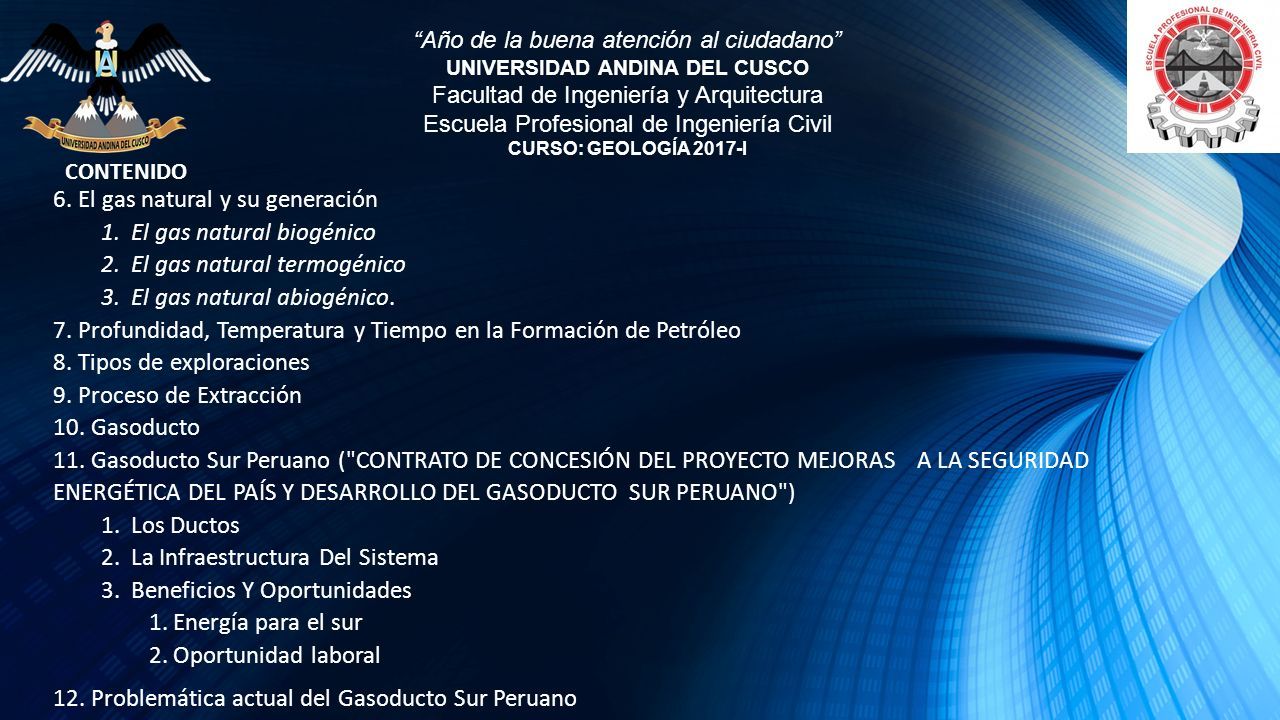

4 6. El gas natural y su generación 1.El gas natural biogénico 2.El gas natural termogénico 3.El gas natural abiogénico. 7. Profundidad, Temperatura y Tiempo en la Formación de Petróleo 8. Tipos de exploraciones 9. Proceso de Extracción 10. Gasoducto 11. Gasoducto Sur Peruano ("CONTRATO DE CONCESIÓN DEL PROYECTO MEJORAS A LA SEGURIDAD ENERGÉTICA DEL PAÍS Y DESARROLLO DEL GASODUCTO SUR PERUANO") 1.Los Ductos 2.La Infraestructura Del Sistema 3.Beneficios Y Oportunidades 1.Energía para el sur 2.Oportunidad laboral 12. Problemática actual del Gasoducto Sur Peruano CONTENIDO “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

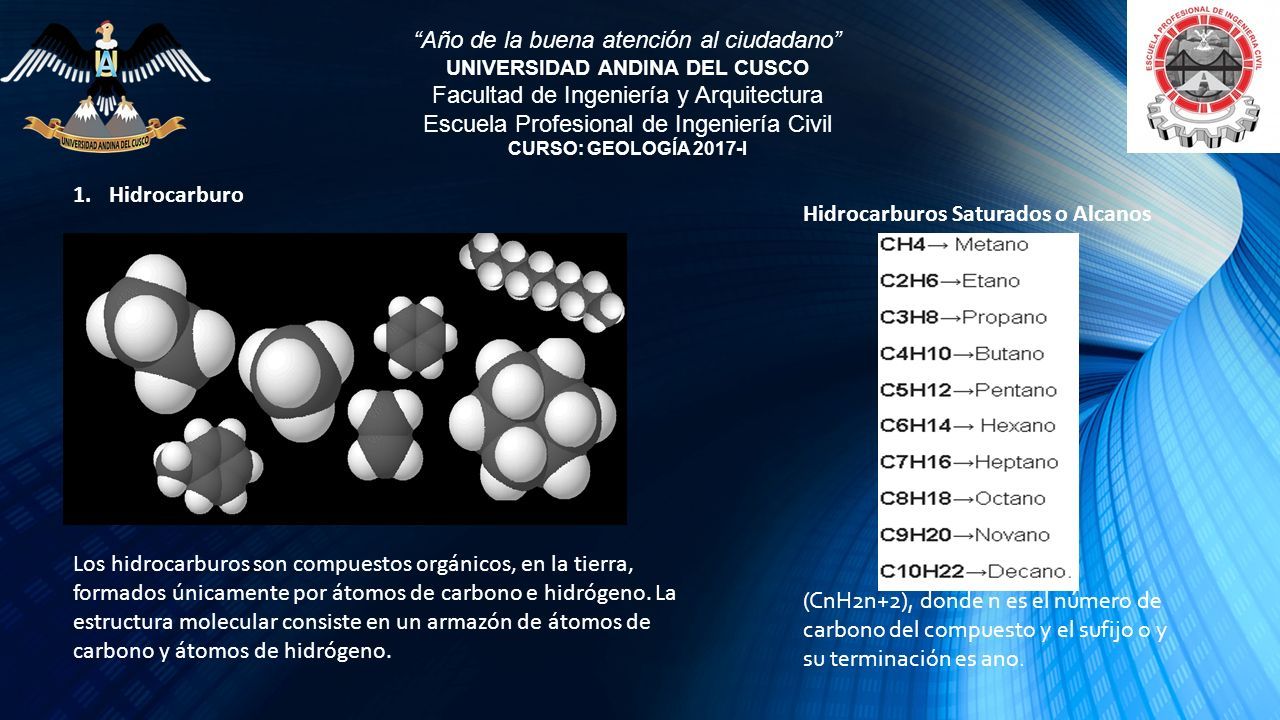

5 1.Hidrocarburo Los hidrocarburos son compuestos orgánicos, en la tierra, formados únicamente por átomos de carbono e hidrógeno. La estructura molecular consiste en un armazón de átomos de carbono y átomos de hidrógeno. Hidrocarburos Saturados o Alcanos (CnH2n+2), donde n es el número de carbono del compuesto y el sufijo o y su terminación es ano. “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

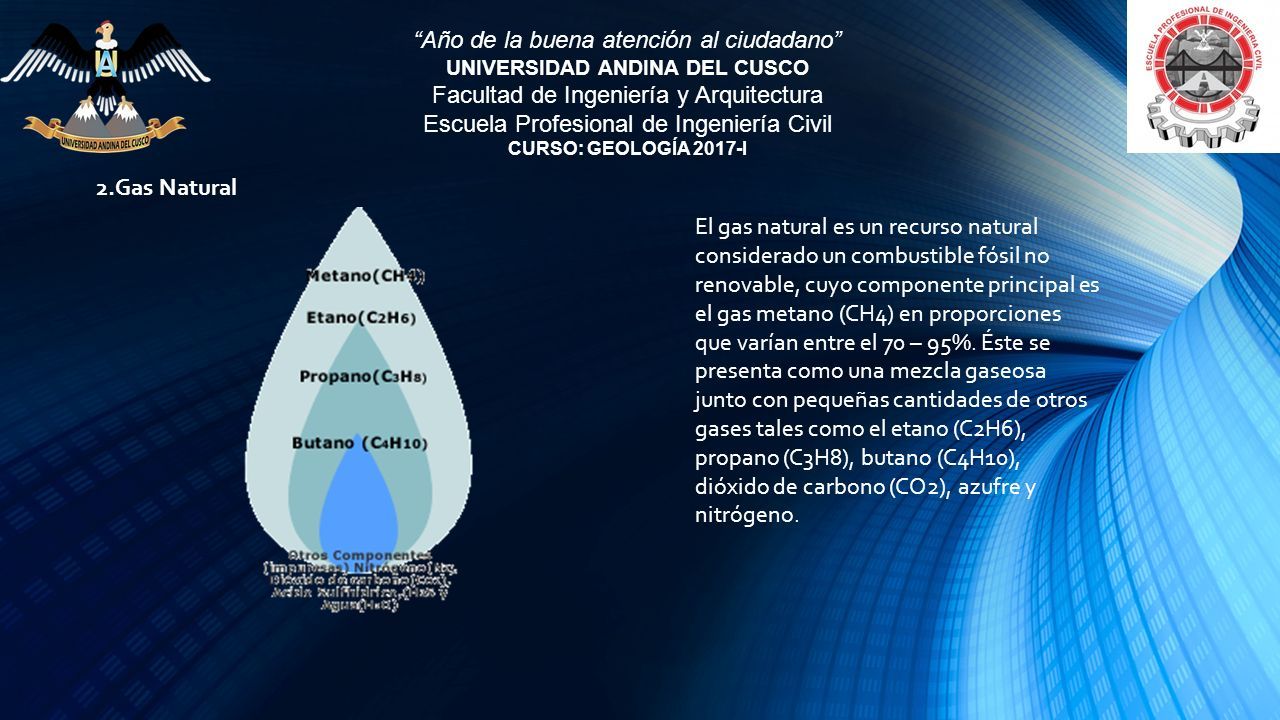

6 2.Gas Natural El gas natural es un recurso natural considerado un combustible fósil no renovable, cuyo componente principal es el gas metano (CH4) en proporciones que varían entre el 70 – 95%. Éste se presenta como una mezcla gaseosa junto con pequeñas cantidades de otros gases tales como el etano (C2H6), propano (C3H8), butano (C4H10), dióxido de carbono (CO2), azufre y nitrógeno. “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

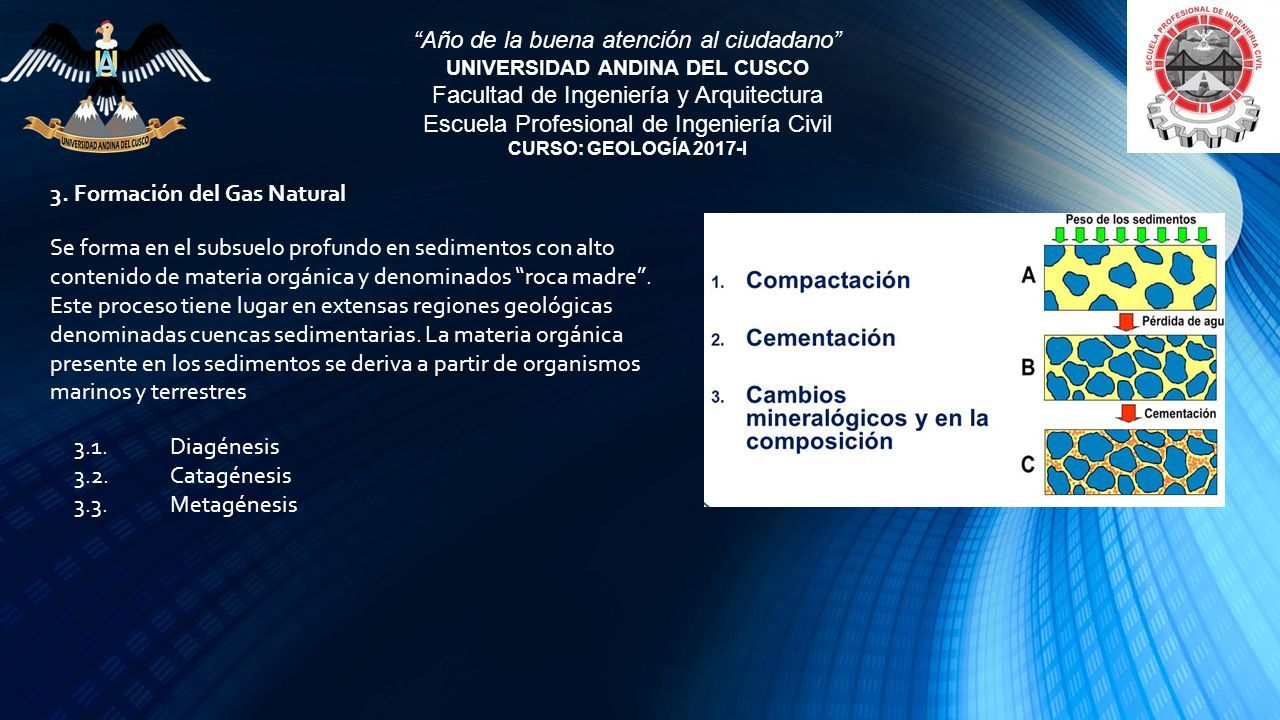

7 3. Formación del Gas Natural Se forma en el subsuelo profundo en sedimentos con alto contenido de materia orgánica y denominados “roca madre”. Este proceso tiene lugar en extensas regiones geológicas denominadas cuencas sedimentarias. La materia orgánica presente en los sedimentos se deriva a partir de organismos marinos y terrestres 3.1.Diagénesis 3.2.Catagénesis 3.3.Metagénesis “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

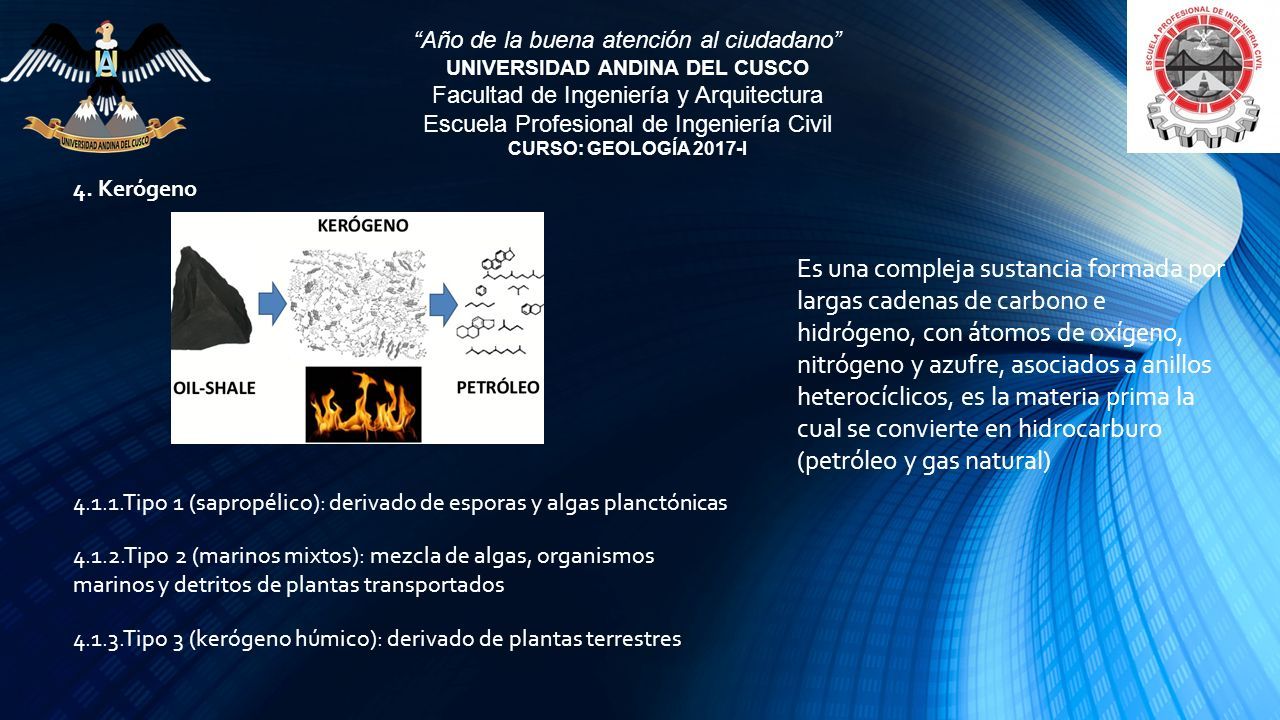

8 4. Kerógeno Es una compleja sustancia formada por largas cadenas de carbono e hidrógeno, con átomos de oxígeno, nitrógeno y azufre, asociados a anillos heterocíclicos, es la materia prima la cual se convierte en hidrocarburo (petróleo y gas natural) 4.1.1.Tipo 1 (sapropélico): derivado de esporas y algas planctónicas 4.1.2.Tipo 2 (marinos mixtos): mezcla de algas, organismos marinos y detritos de plantas transportados 4.1.3.Tipo 3 (kerógeno húmico): derivado de plantas terrestres “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

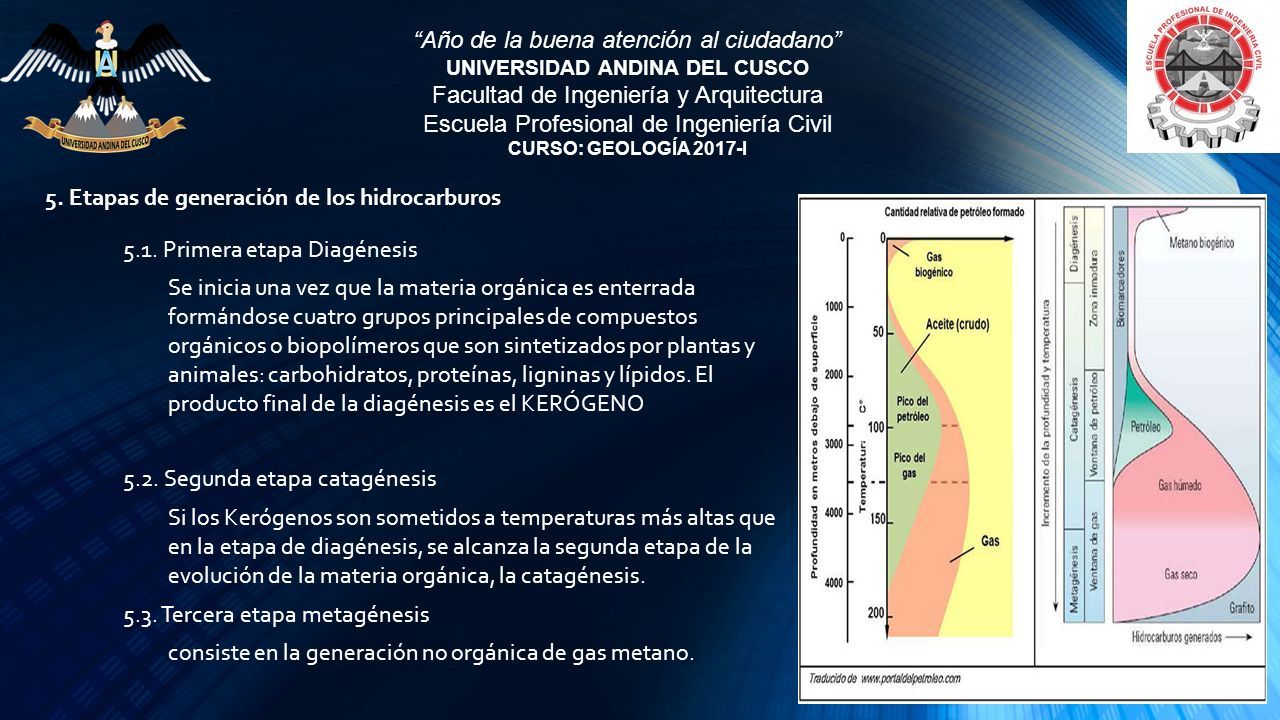

9 5. Etapas de generación de los hidrocarburos 5.1. Primera etapa Diagénesis Se inicia una vez que la materia orgánica es enterrada formándose cuatro grupos principales de compuestos orgánicos o biopolímeros que son sintetizados por plantas y animales: carbohidratos, proteínas, ligninas y lípidos. El producto final de la diagénesis es el KERÓGENO 5.2. Segunda etapa catagénesis Si los Kerógenos son sometidos a temperaturas más altas que en la etapa de diagénesis, se alcanza la segunda etapa de la evolución de la materia orgánica, la catagénesis. 5.3. Tercera etapa metagénesis consiste en la generación no orgánica de gas metano. “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

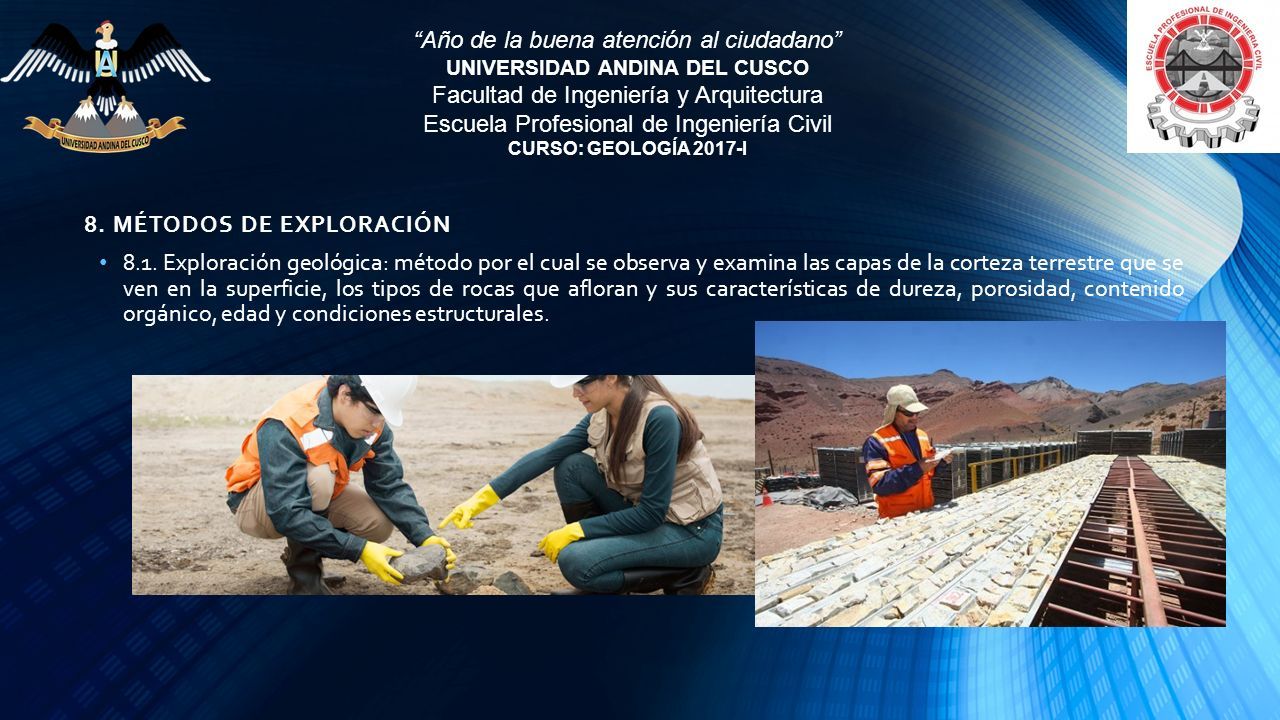

10 8. MÉTODOS DE EXPLORACIÓN 8.1. Exploración geológica: método por el cual se observa y examina las capas de la corteza terrestre que se ven en la superficie, los tipos de rocas que afloran y sus características de dureza, porosidad, contenido orgánico, edad y condiciones estructurales. “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

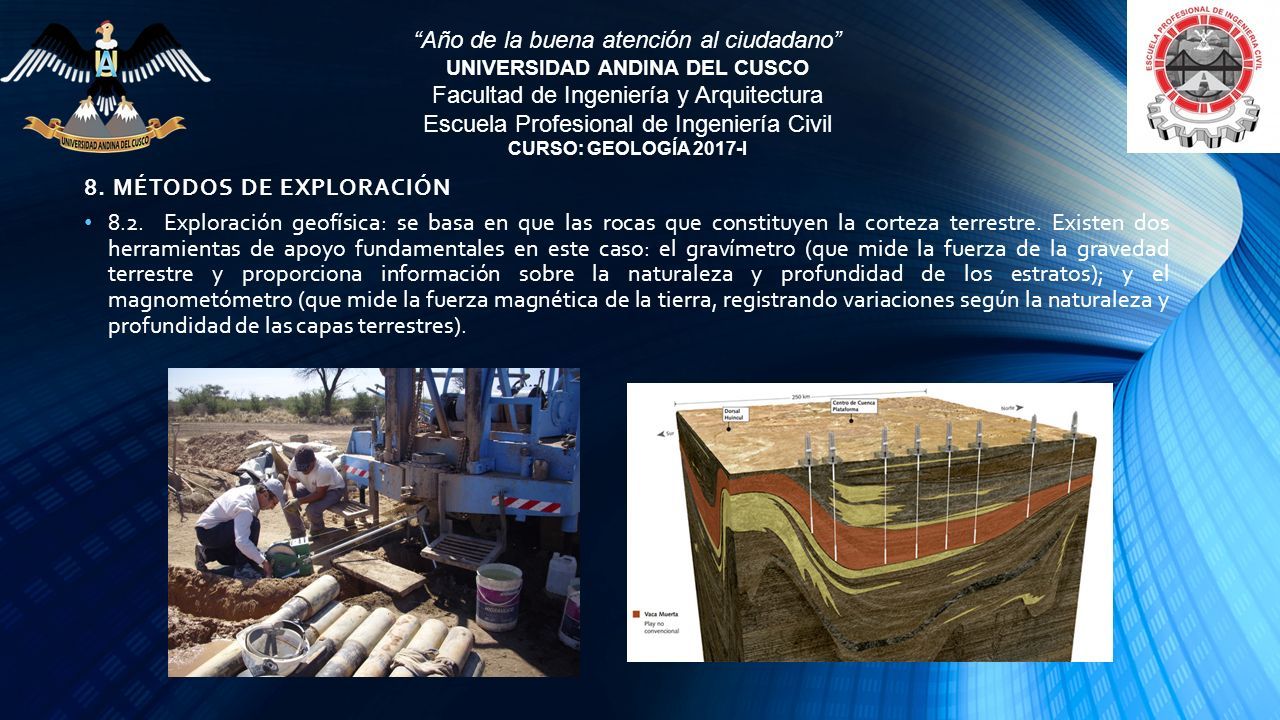

11 8. MÉTODOS DE EXPLORACIÓN 8.2. Exploración geofísica: se basa en que las rocas que constituyen la corteza terrestre. Existen dos herramientas de apoyo fundamentales en este caso: el gravímetro (que mide la fuerza de la gravedad terrestre y proporciona información sobre la naturaleza y profundidad de los estratos); y el magnometómetro (que mide la fuerza magnética de la tierra, registrando variaciones según la naturaleza y profundidad de las capas terrestres). “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

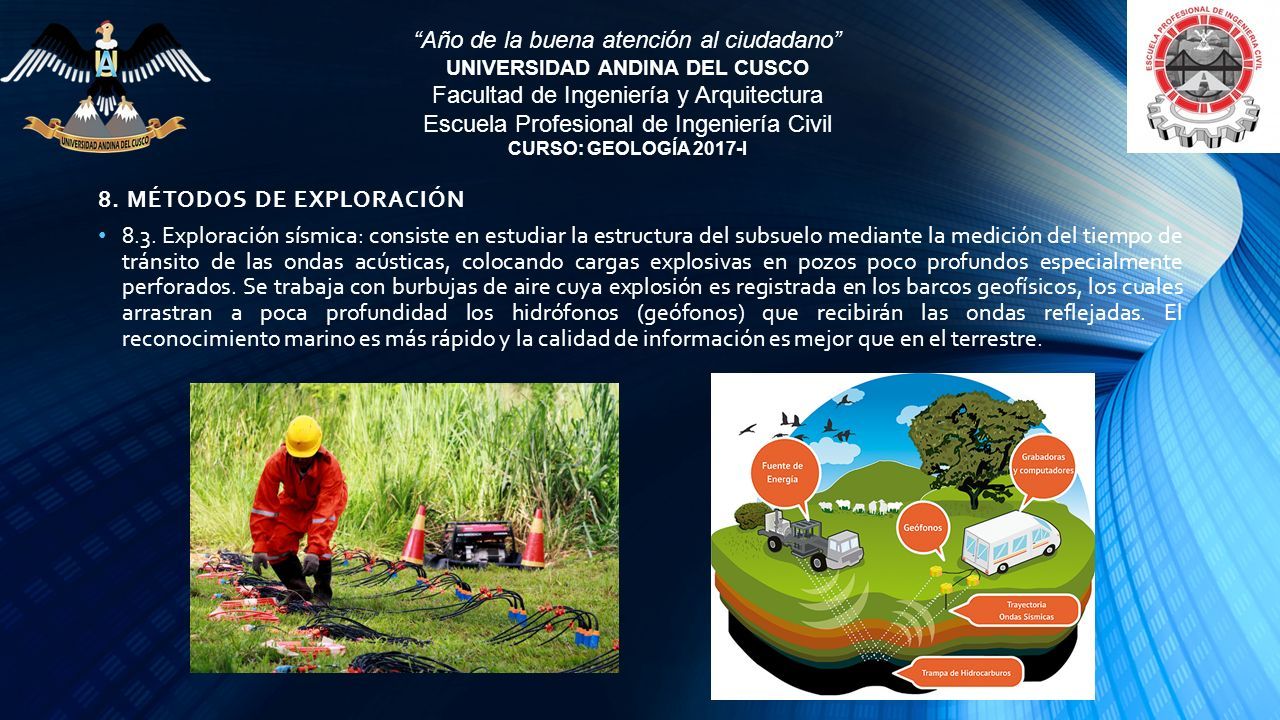

12 8. MÉTODOS DE EXPLORACIÓN 8.3. Exploración sísmica: consiste en estudiar la estructura del subsuelo mediante la medición del tiempo de tránsito de las ondas acústicas, colocando cargas explosivas en pozos poco profundos especialmente perforados. Se trabaja con burbujas de aire cuya explosión es registrada en los barcos geofísicos, los cuales arrastran a poca profundidad los hidrófonos (geófonos) que recibirán las ondas reflejadas. El reconocimiento marino es más rápido y la calidad de información es mejor que en el terrestre. “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

13 9. Proceso de extracción.-

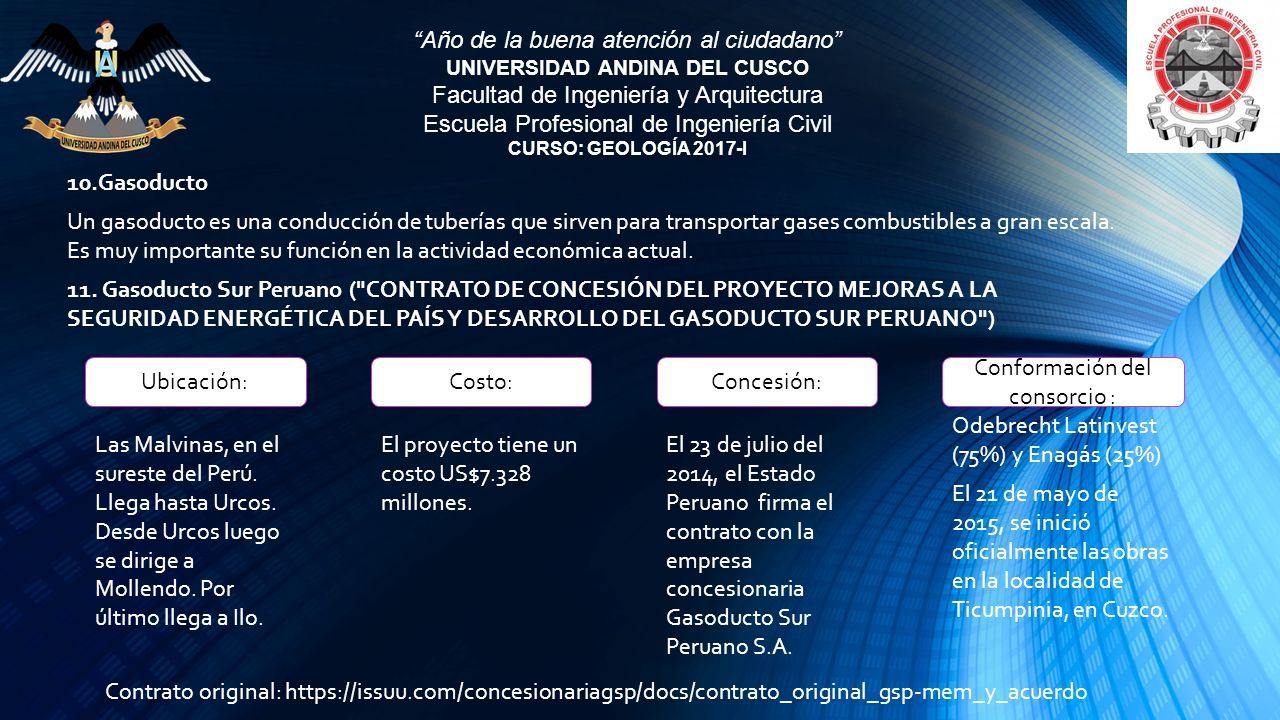

14 10.Gasoducto Un gasoducto es una conducción de tuberías que sirven para transportar gases combustibles a gran escala. Es muy importante su función en la actividad económica actual. 11. Gasoducto Sur Peruano ("CONTRATO DE CONCESIÓN DEL PROYECTO MEJORAS A LA SEGURIDAD ENERGÉTICA DEL PAÍS Y DESARROLLO DEL GASODUCTO SUR PERUANO") Ubicación: Las Malvinas, en el sureste del Perú. Llega hasta Urcos. Desde Urcos luego se dirige a Mollendo. Por último llega a Ilo. Costo: El proyecto tiene un costo US$7.328 millones. Concesión: El 23 de julio del 2014, el Estado Peruano firma el contrato con la empresa concesionaria Gasoducto Sur Peruano S.A. Conformación del consorcio : Odebrecht Latinvest (75%) y Enagás (25%) El 21 de mayo de 2015, se inició oficialmente las obras en la localidad de Ticumpinia, en Cuzco. Contrato original: https://issuu.com/concesionariagsp/docs/contrato_original_gsp-mem_y_acuerdo “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

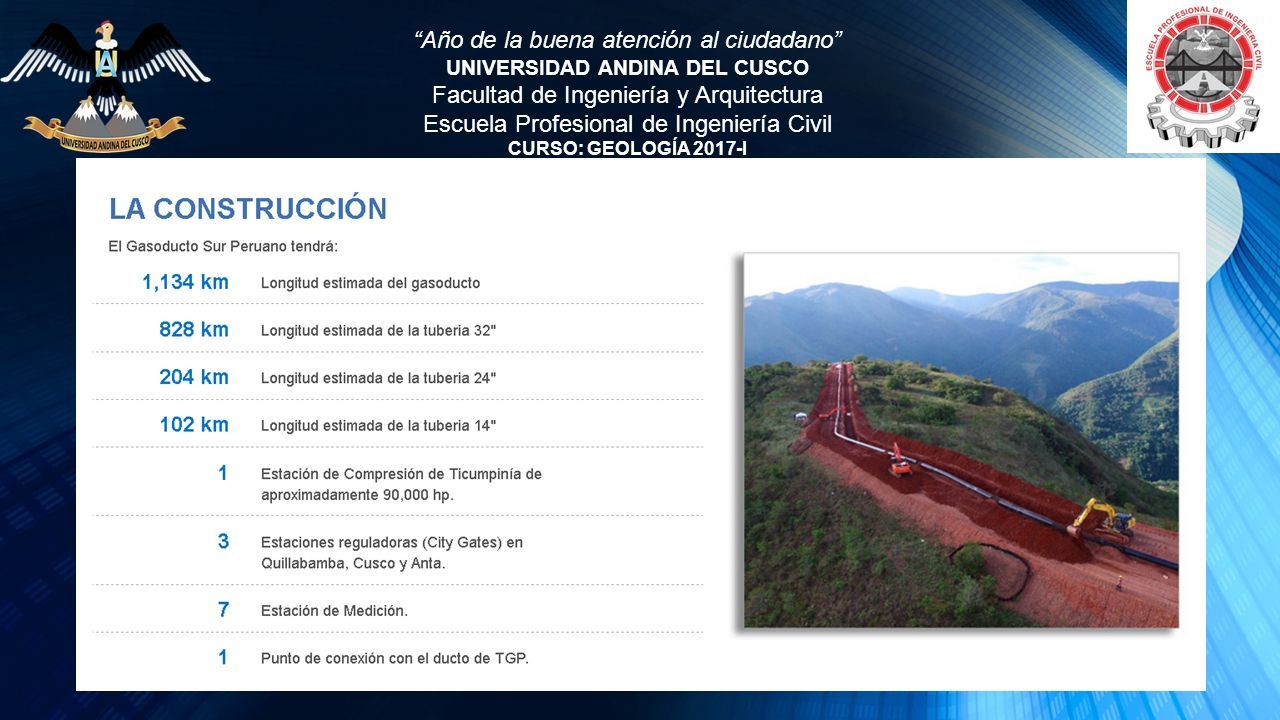

15 “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

16

17 11.2.La Infraestructura Del Sistema “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

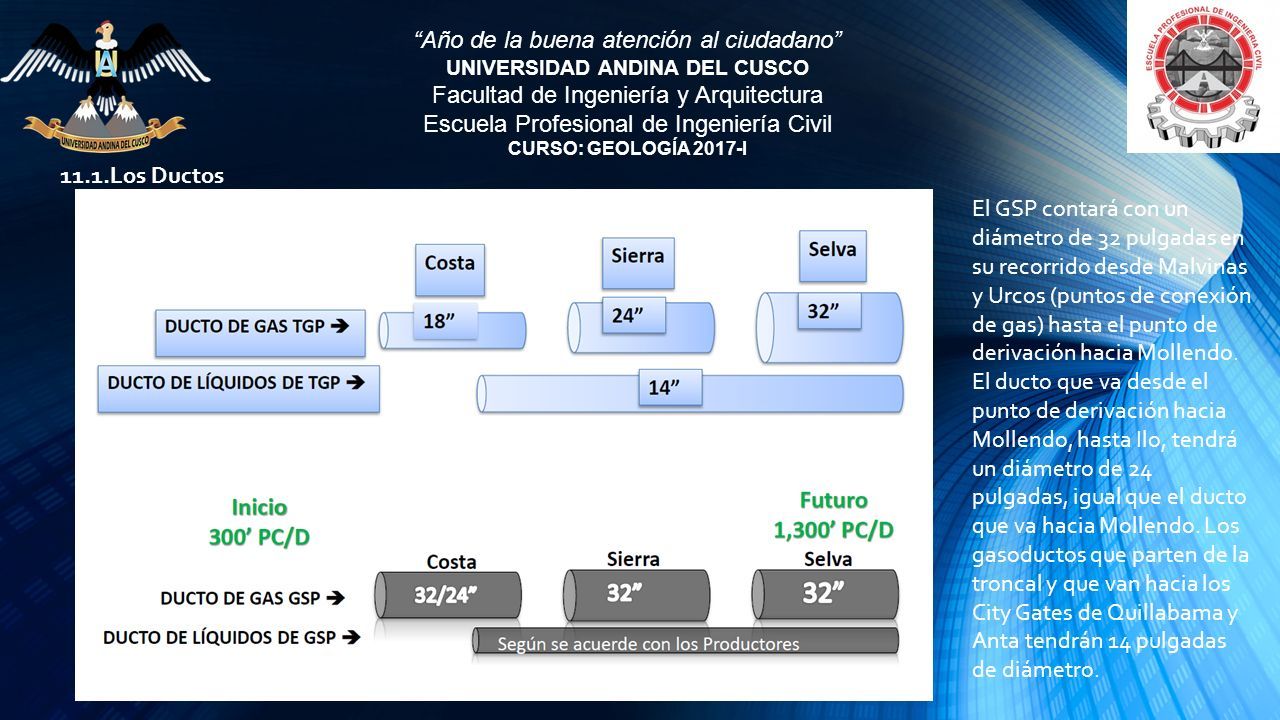

18 11.1.Los Ductos El GSP contará con un diámetro de 32 pulgadas en su recorrido desde Malvinas y Urcos (puntos de conexión de gas) hasta el punto de derivación hacia Mollendo. El ducto que va desde el punto de derivación hacia Mollendo, hasta Ilo, tendrá un diámetro de 24 pulgadas, igual que el ducto que va hacia Mollendo. Los gasoductos que parten de la troncal y que van hacia los City Gates de Quillabama y Anta tendrán 14 pulgadas de diámetro. “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

19 11.3.Beneficios Y Oportunidades Energía para el sur Oportunidad laboral 7 mil puestos de empleo directos y más de 25 mil empleos indirectos. Permitirá ahorros de 60% a los usuarios de generación eléctrica, de 50% a los usuarios industriales y comerciales, y de 40% a los usuarios de domicilios y vehículos. “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

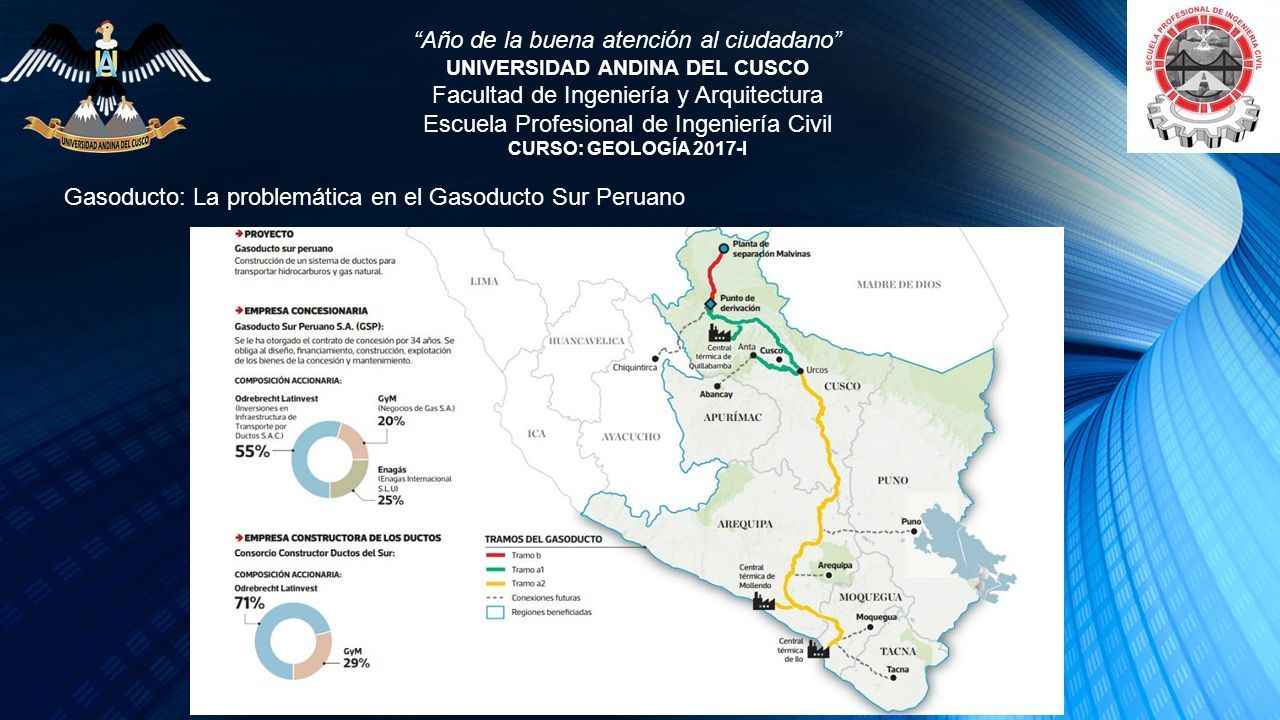

20 Gasoducto: La problemática en el Gasoducto Sur Peruano “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

21 La tarifa eléctrica— Uno de los puntos más controversiales del contrato del gasoducto es el esquema de financiamiento relacionado con los cargos a la tarifa eléctrica. El mecanismo de soporte y de garantía que el Estado le da al proyecto es que, desde que el ducto entra en operación comercial, el Estado le pagará al concesionario el monto equivalente al transporte de 500 millones de pies cúbicos día (MMPCD). Es decir, si se transportó 100 mllss MMPCD, el Estado pagará la diferencia. “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I

22 Gracias “Año de la buena atención al ciudadano” UNIVERSIDAD ANDINA DEL CUSCO Facultad de Ingeniería y Arquitectura Escuela Profesional de Ingeniería Civil CURSO: GEOLOGÍA 2017-I
