1 MICROMETROS POR: J.A.S.M

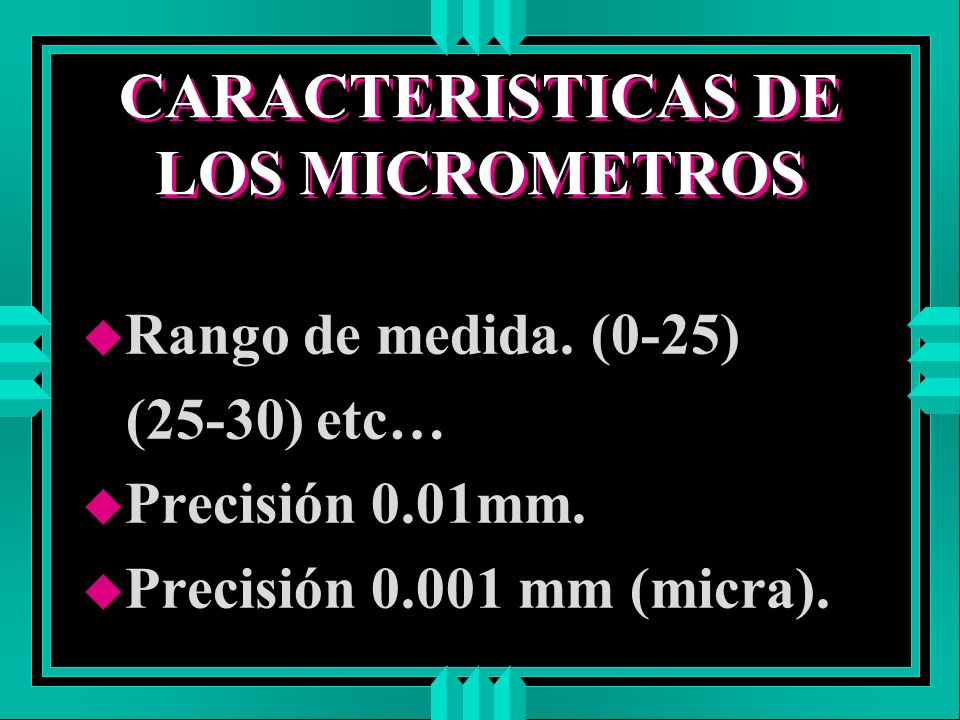

2 CARACTERISTICAS DE LOS MICROMETROS u Rango de medida. (0-25) (25-30) etc… u Precisión 0.01mm. u Precisión 0.001 mm (micra).

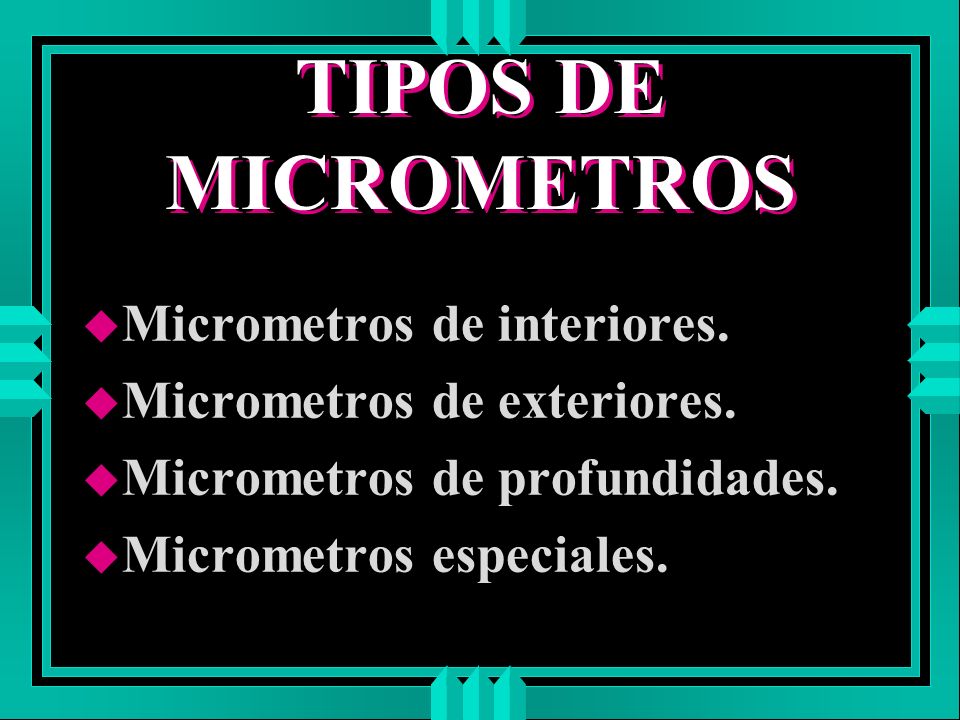

3 TIPOS DE MICROMETROS u Micrometros de interiores. u Micrometros de exteriores. u Micrometros de profundidades. u Micrometros especiales.

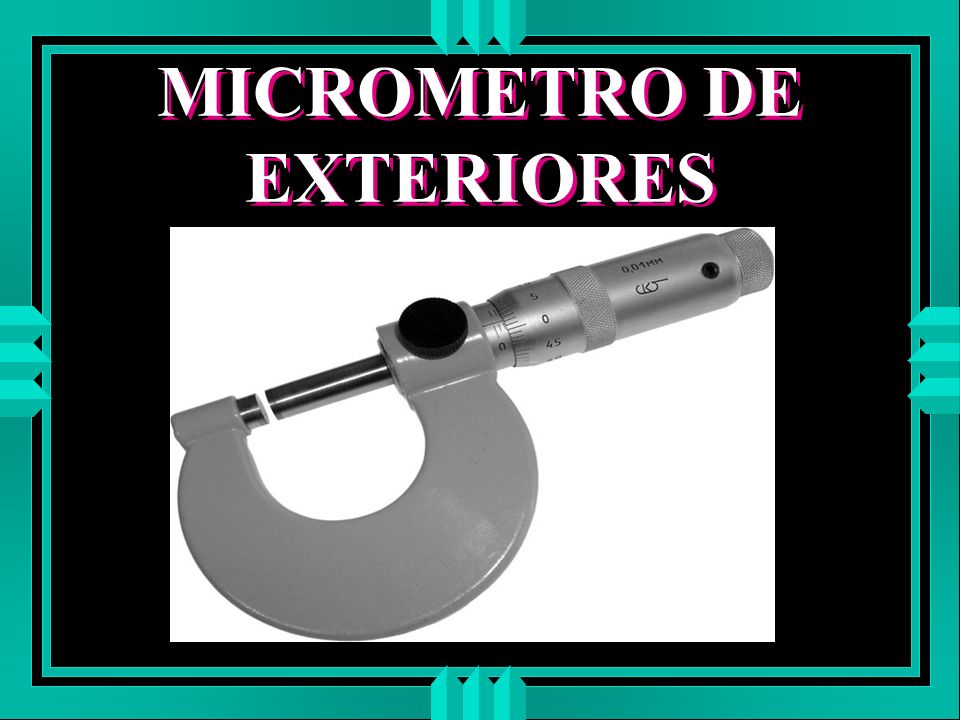

4 MICROMETRO DE EXTERIORES

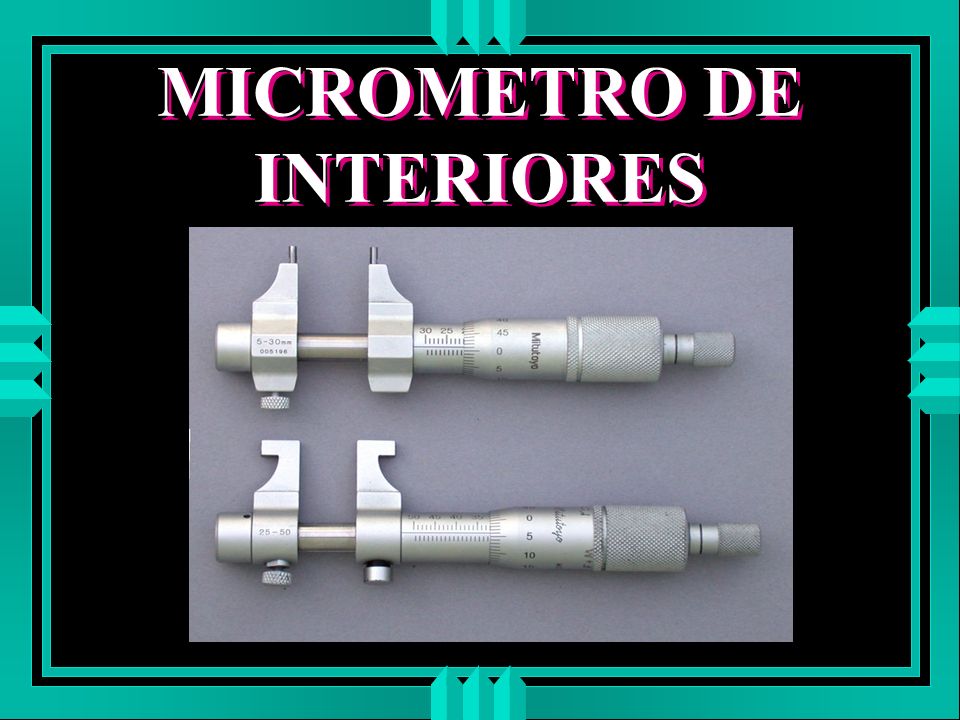

5 MICROMETRO DE INTERIORES

6

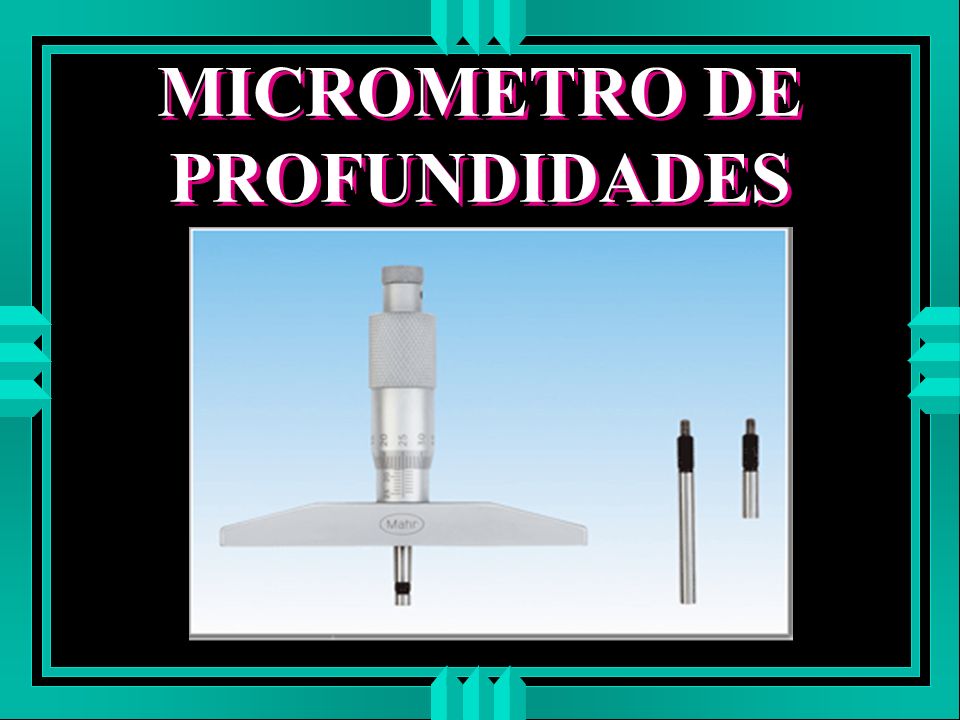

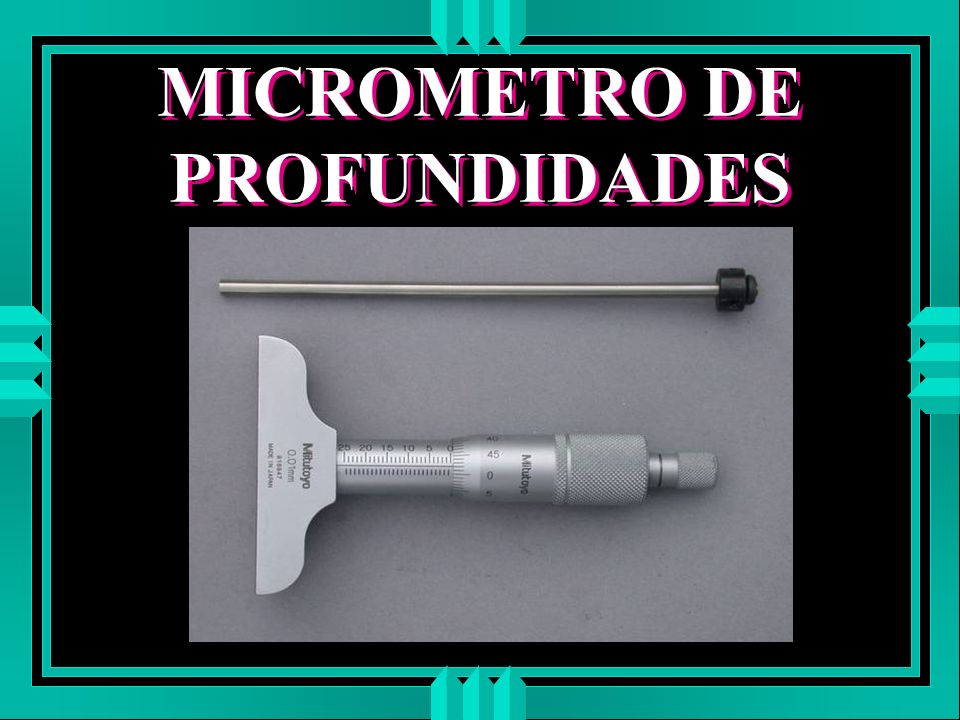

7 MICROMETRO DE PROFUNDIDADES

8

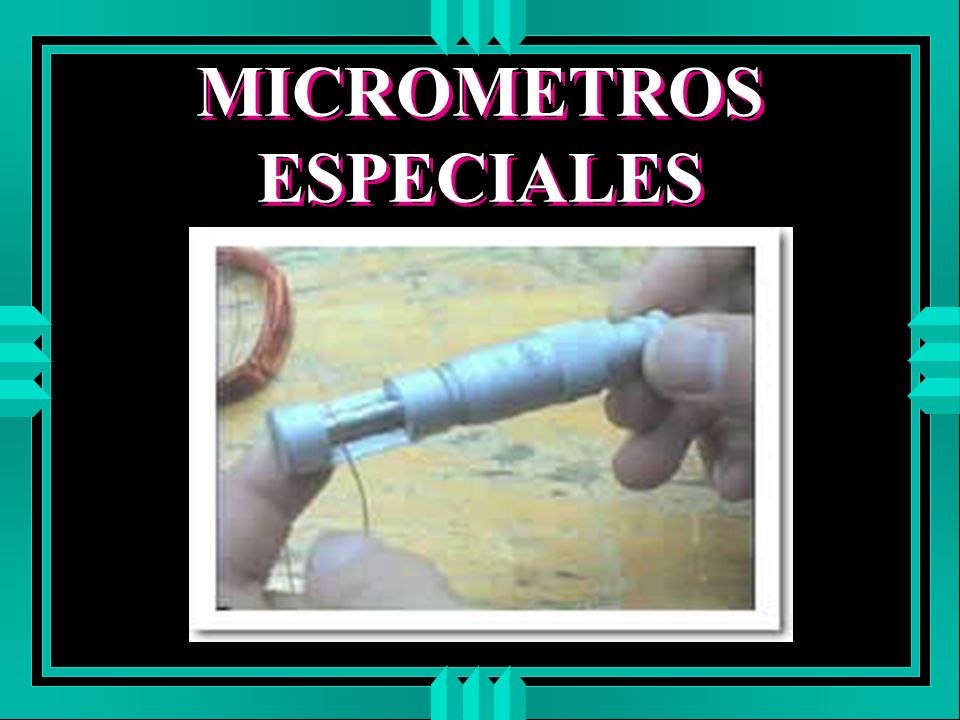

9 MICROMETROS ESPECIALES

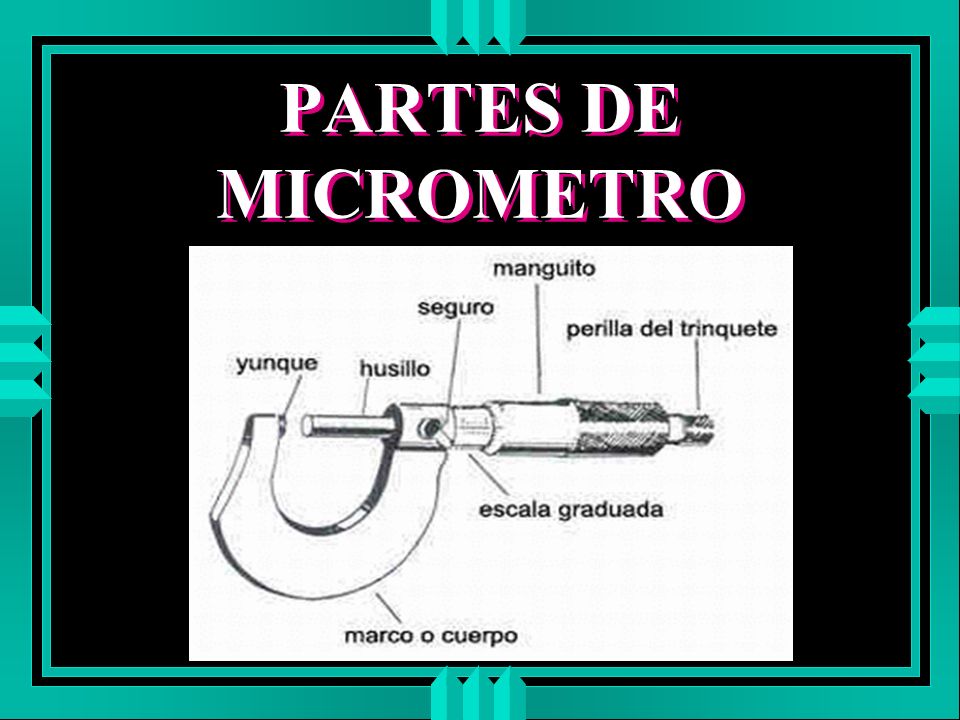

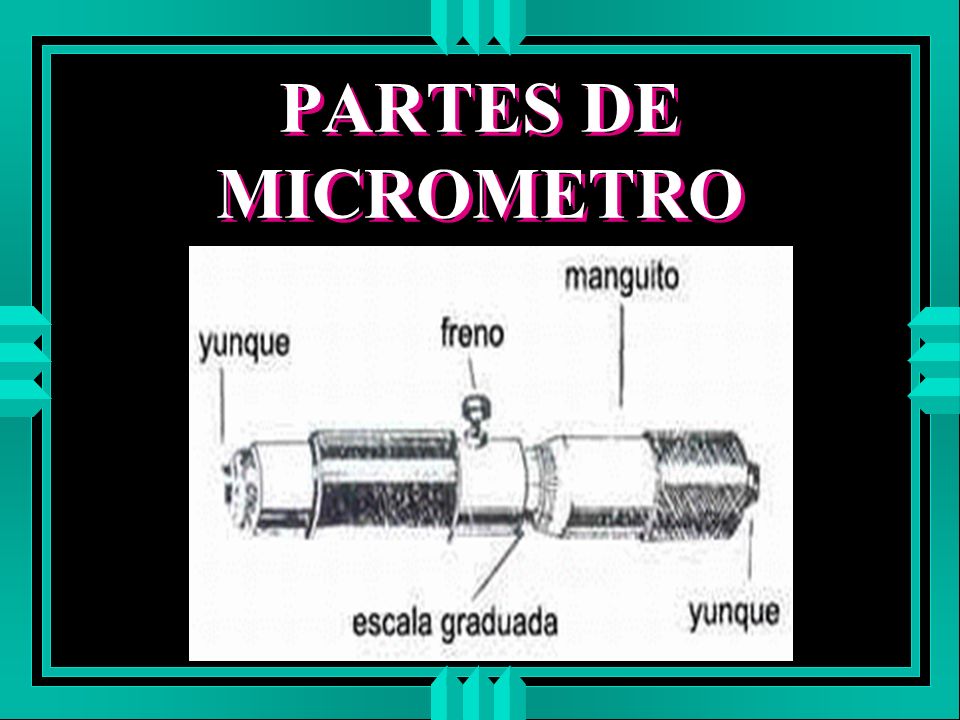

10 PARTES DE MICROMETRO

11

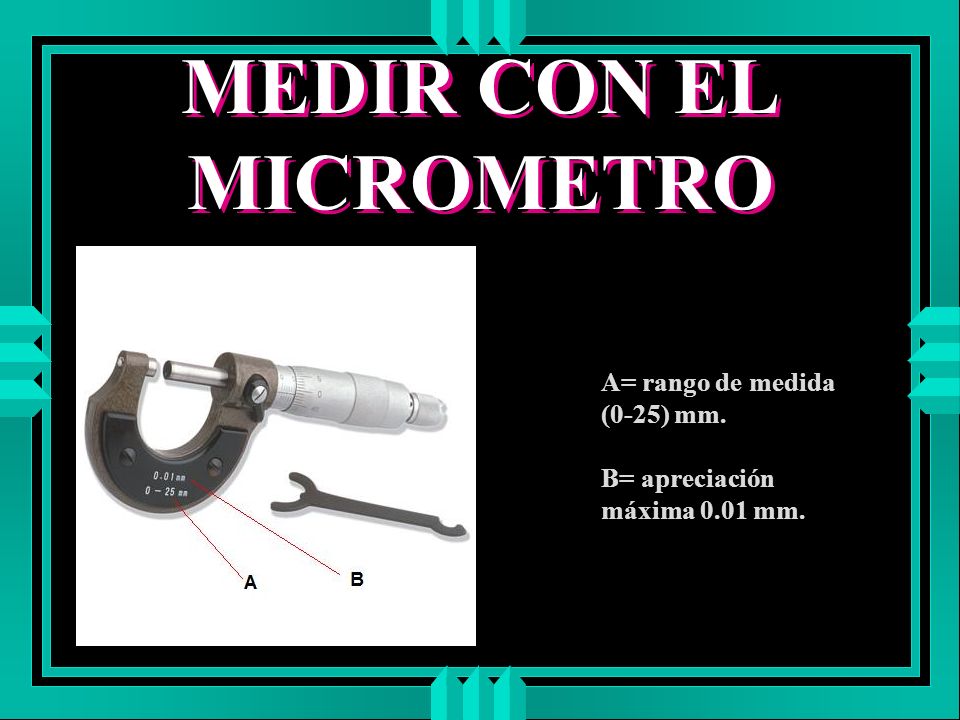

12 MEDIR CON EL MICROMETRO A= rango de medida (0-25) mm. B= apreciación máxima 0.01 mm.

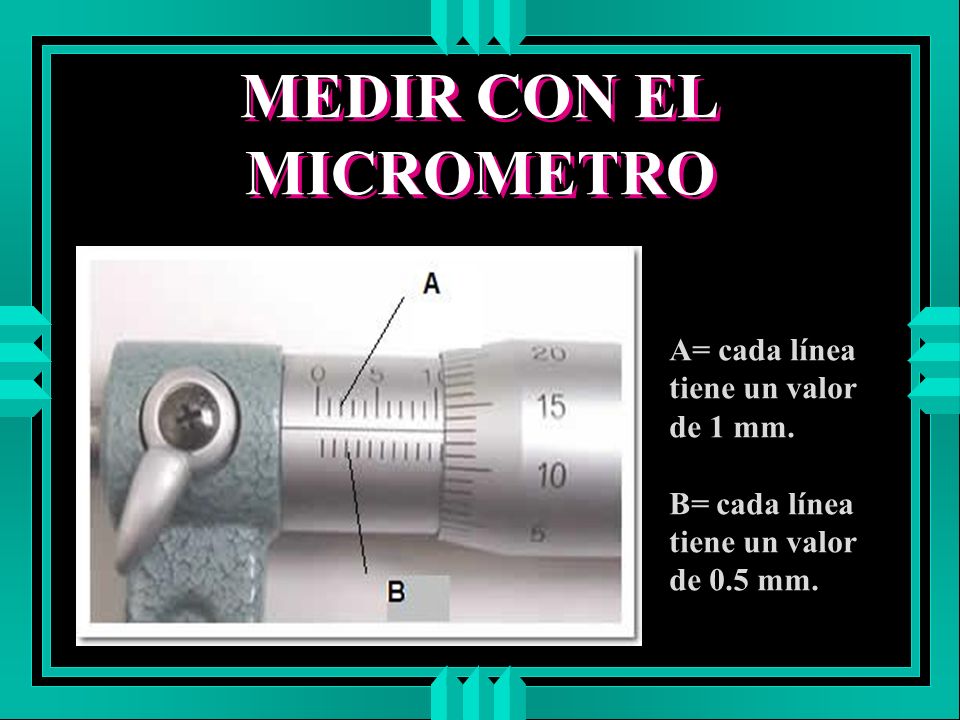

13 MEDIR CON EL MICROMETRO A= cada línea tiene un valor de 1 mm. B= cada línea tiene un valor de 0.5 mm.

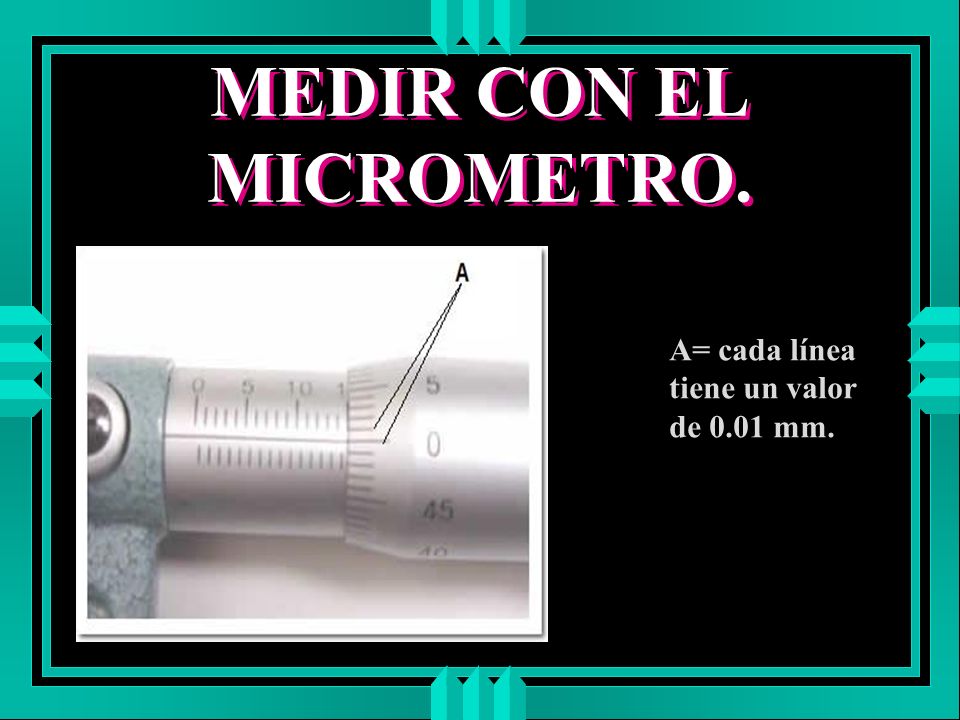

14 MEDIR CON EL MICROMETRO. A= cada línea tiene un valor de 0.01 mm.

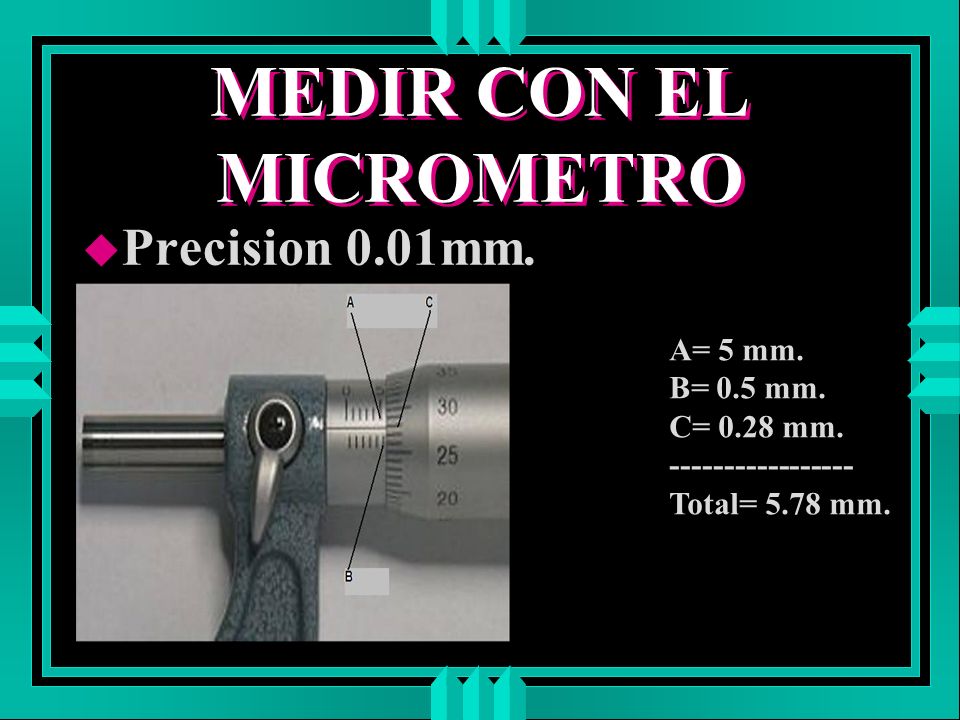

15 MEDIR CON EL MICROMETRO u Precision 0.01mm. A= 5 mm. B= 0.5 mm. C= 0.28 mm. ----------------- Total= 5.78 mm.

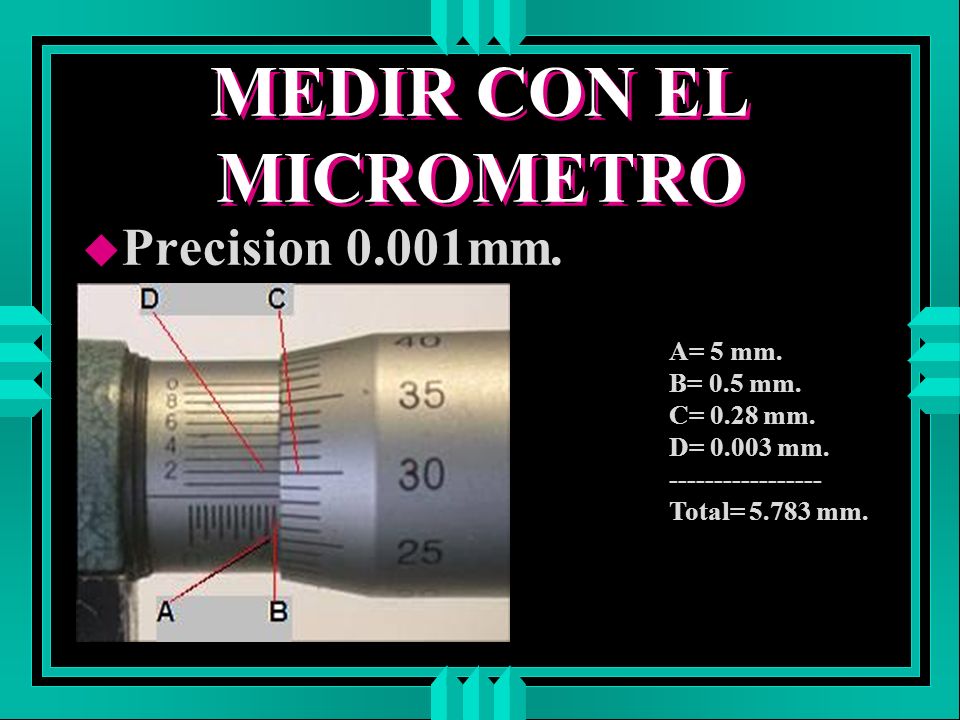

16 MEDIR CON EL MICROMETRO u Precision 0.001mm. A= 5 mm. B= 0.5 mm. C= 0.28 mm. D= 0.003 mm. ----------------- Total= 5.783 mm.
