MÁQUINA ELÉCTRICA: Máquina que transforma un tipo de energía (por ejemplo mecánica, química,...) en energía eléctrica o viceversa. Se clasifican en 3.

Presentación del tema: "MÁQUINA ELÉCTRICA: Máquina que transforma un tipo de energía (por ejemplo mecánica, química,...) en energía eléctrica o viceversa. Se clasifican en 3."— Transcripción de la presentación:

1

2 MÁQUINA ELÉCTRICA: Máquina que transforma un tipo de energía (por ejemplo mecánica, química,...) en energía eléctrica o viceversa. Se clasifican en 3 grandes grupos:  Generadores  Motores  Transformadores.

3 A) GENERADORES 1. Generadores de corriente continua 1.1. Una reacción química produce una corriente eléctrica: Pilas: (energía química → energía eléctrica, proceso irreversible) Baterías: (energía química → energía eléctrica, proceso reversible) 1.2.El movimiento produce una corriente continua) Dinamo: (energía mecánica → energía eléctrica) La dinamo puede funcionar como generador o como motor.

4

5 INDUCCIÓN ELECTROMAGNÉTICA Experimento de Oesterd (1820) La aguja de una brújula situada cerca de una corriente eléctrica se desvía. La corriente eléctrica pasando a través de un conductor se comporta como un imán.

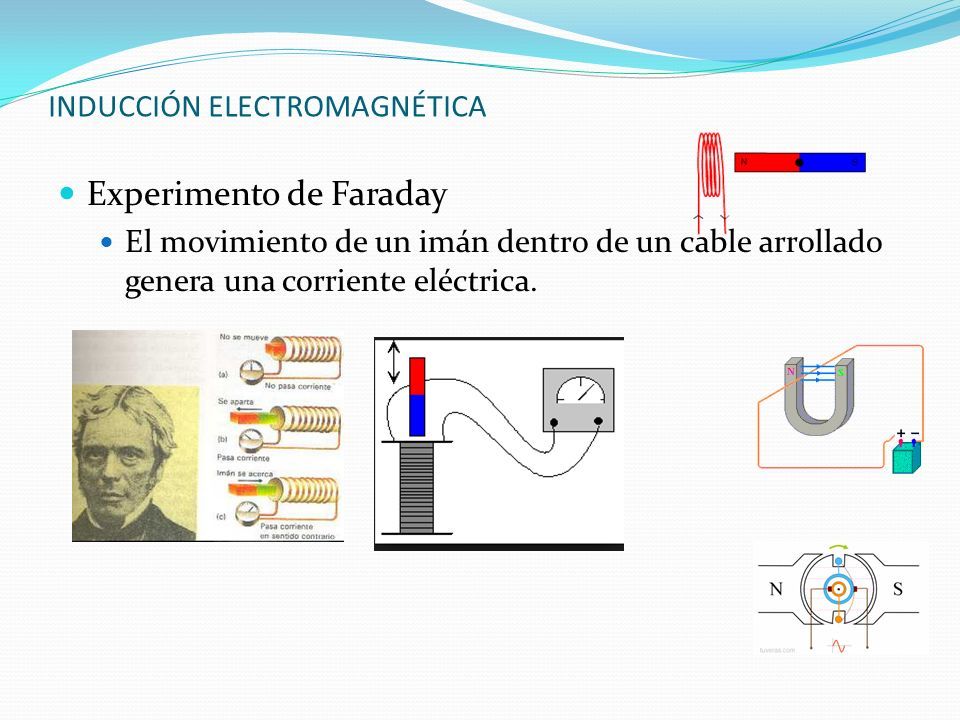

6 INDUCCIÓN ELECTROMAGNÉTICA Experimento de Faraday El movimiento de un imán dentro de un cable arrollado genera una corriente eléctrica.

7 Electroimán: Si enrollamos un cable alrededor de un núcleo de hierro (un tornillo, varillas,…) y hacemos circular corriente por la bobina, obtenemos un campo magnético mucho más potente ya que el hierro. Este diseño tiene múltiples aplicaciones, timbres, grúa industrial, …

8 2. Generadores de corriente alterna (alternador) Un conductor se mueve en presencia de un campo magnético (imán). La corriente que se genera es alterna: cambia continuamente su polaridad.

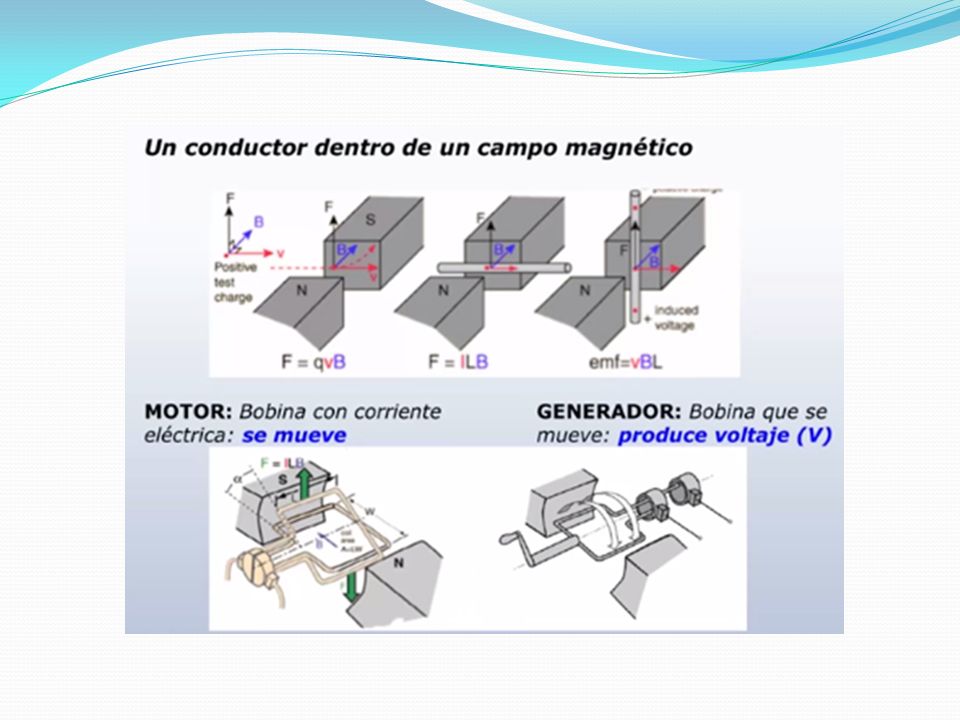

9 B) MOTORES ELÉCTRICOS Un motor eléctrico es un dispositivo que transforma la energía eléctrica en energía mecánica gracias a la interacción de campos electromagnéticos. Tanto los generadores de CC como los de CA alterna son reversibles por lo que pueden funcionar como motores de CC o de CA, respectivamente.

10 Carcasa: Estructura exterior Estátor: Pieza fija unida a la carcasa Rotor: Pieza giratoria Eje de transmisión del movimiento. Caja de conexiones (bornes terminales de las bobinas)

11

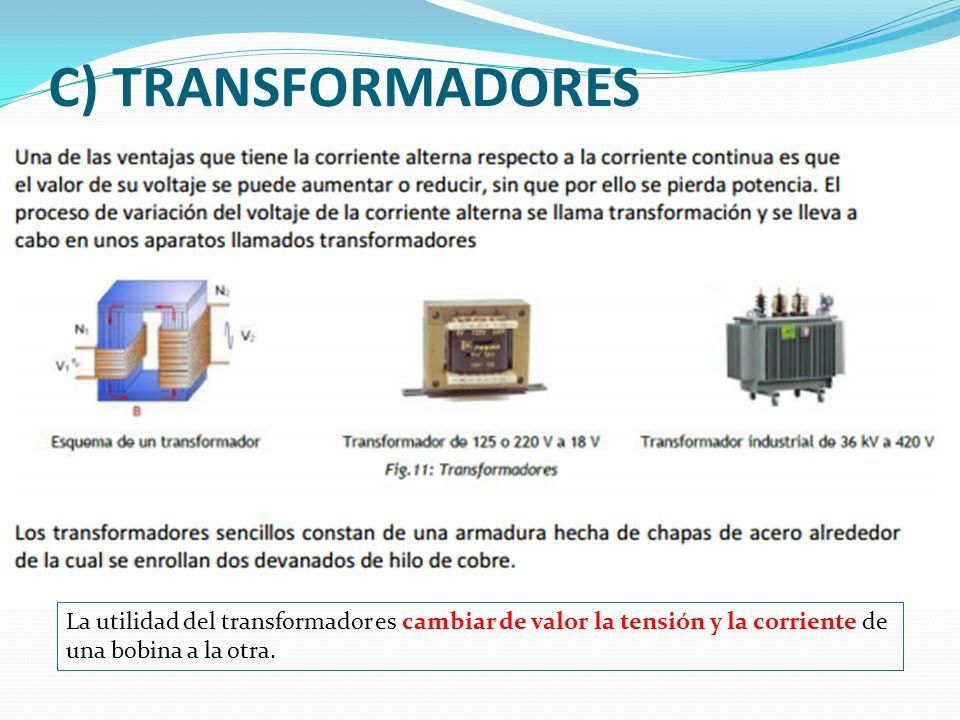

12 C) TRANSFORMADORES La utilidad del transformador es cambiar de valor la tensión y la corriente de una bobina a la otra.
