TEMA 1: LA TECTONICA DE PLACAS

Presentación del tema: "TEMA 1: LA TECTONICA DE PLACAS"— Transcripción de la presentación:

1 TEMA 1: LA TECTONICA DE PLACAS
Biologia y Geología 4º ESO

2 GEOLOGÍA: ciencia que estudia la Tierra
GEOLOGÍA FÍSICA GEOLOGÍA HISTÓRICA La Tierra es un planeta dinámico y en constante evolución, con una historia larga y compleja.

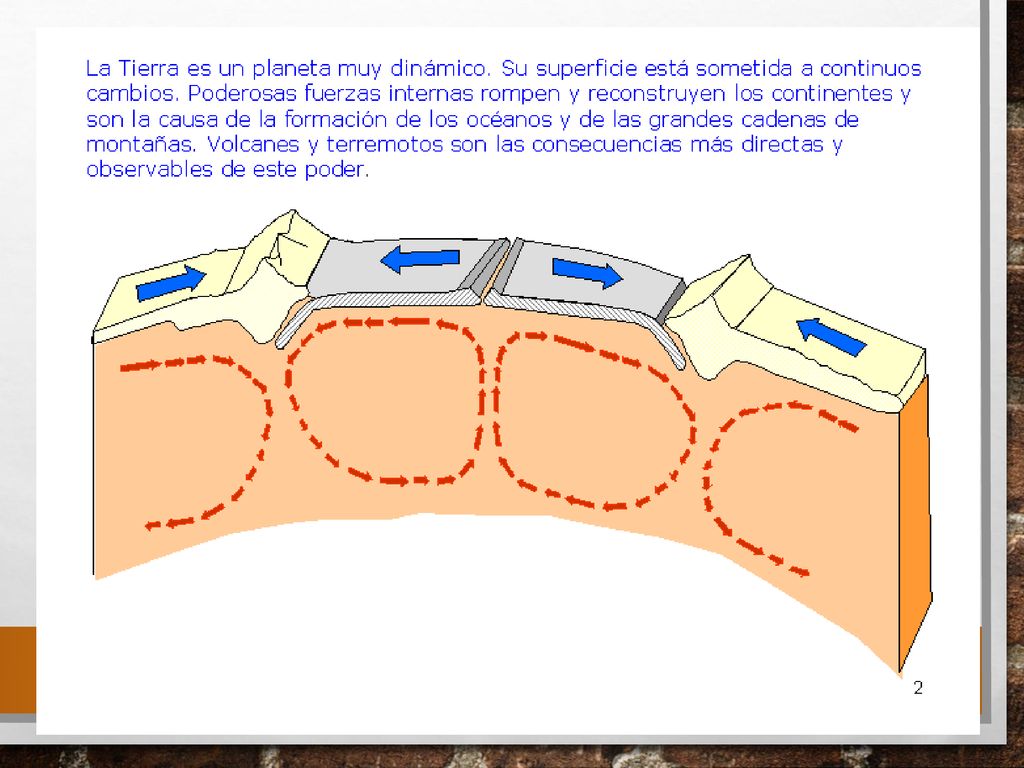

3 La Tierra cambia… y es DINÁMICA!!
¿Cómo se explican…. Los TERREMOTOS Las ERUPCIONES VOLCÁNICAS (Etna) La formación de las MONTAÑAS…? MODELOS MOVILISTAS MODELOS FIJISTAS La Tierra cambia… y es DINÁMICA!!

4 TEORÍAS OROGÉNICAS FIJISTAS MOVILISTAS
CONTRACCIONISMO “ La Tierra estuvo en su origen en estado fundido, a partir del cual se habría consolidado una corteza superficial rígida, la corteza. El interior, aún incandescente, se habría enfriado lentamente al tiempo que se contraía, lo cual explicaría la aparición de grandes “arrugas” en la corteza: las cordilleras” MOVILISTAS HIPÓTESIS DE LA DERIVA CONTINENTAL (1912) “Los continentes estaban unidos formando uno sólo, llamado Pangea. Los continentes serían como balsas de material más ligero que surcarían los fondos más densos, deslizándose sobre ellos” TEORÍA DE LA TECTÓNICA DE PLACAS ( ) “ Toda la litosfera es la que se encuentra en movimiento, desplazándose sobre el resto del manto”

5 Además, estos procesos (volcanes, terremotos…) SIEMPRE se dan en determinadas zonas (muy localizadas) del planeta… No se dan al azar… ¿Por qué? Alfred Wegener (1880 – 1930) y su Teoría de la Deriva de los Continentes: Los continentes actuales no están en el mismo lugar que hace millones de años: se han MOVIDO MUY LENTAMENTE… Además, Wegener mostró Pruebas decisivas…

6 1-INTRODUCCIÓN La tectónica de placas es una teoría geológica que explica la forma en que está estructurada la litosfera. La teoría da una explicación a las placas tectónicas y a la formación de las cadenas montañosas. El contacto por fricción entre los bordes de las placas es responsable de la mayor parte de los terremotos y fenómenos asociados con la creación de volcanes y fosas oceánicas.

7

8 2-ANTECEDENTES HISTÓRICOS
La tectónica de placas tiene su origen en dos teorías: la teoría de la deriva continental y la teoría de la expansión del fondo oceánico. La primera fue propuesta por Alfred Wegener a principios del siglo xx y pretendía explicar el hecho de que los continentes tienen historias geológicas comunes. esto sugiere que los continentes estuvieron unidos en el pasado formando un supercontinente llamado Pangea que se fragmentó durante el período Pérmico, originando los continentes actuales.

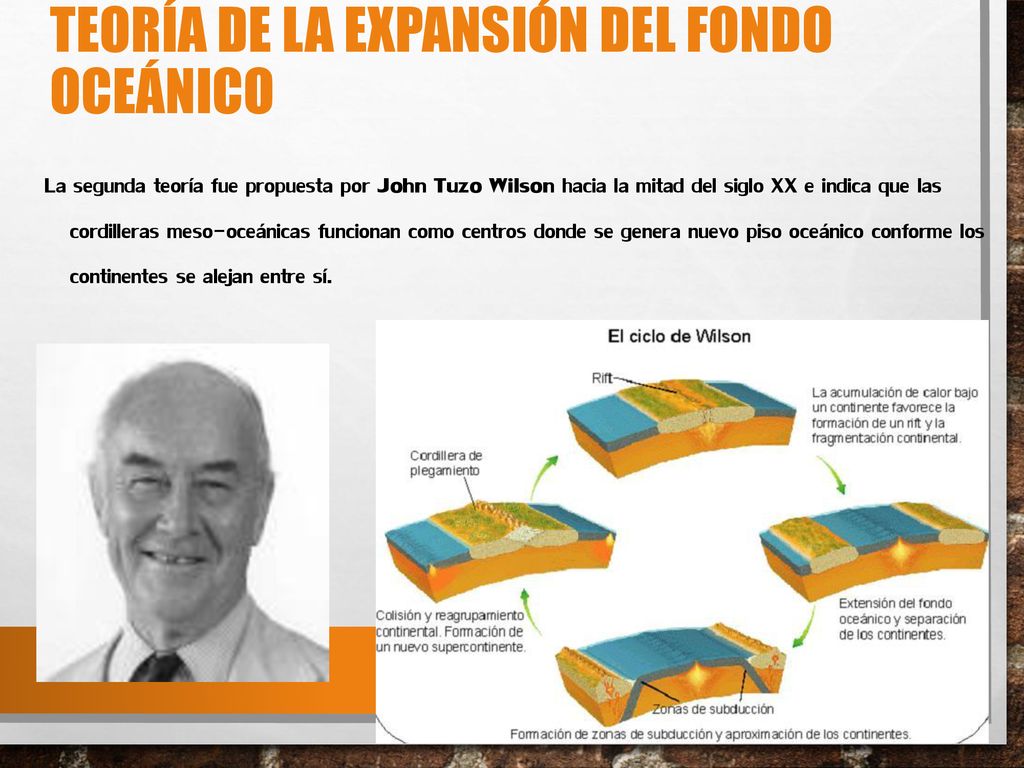

9 Teoría de la expansión del fondo oceánico
La segunda teoría fue propuesta por John Tuzo Wilson hacia la mitad del siglo XX e indica que las cordilleras meso-oceánicas funcionan como centros donde se genera nuevo piso oceánico conforme los continentes se alejan entre sí.

10 TEORIA DE LA DERIVA CONTINENTAL

11

12

13 Pruebas de la Deriva Continental
1. Pruebas Geológicas

14

15

16

17 Pruebas de la Deriva Continental

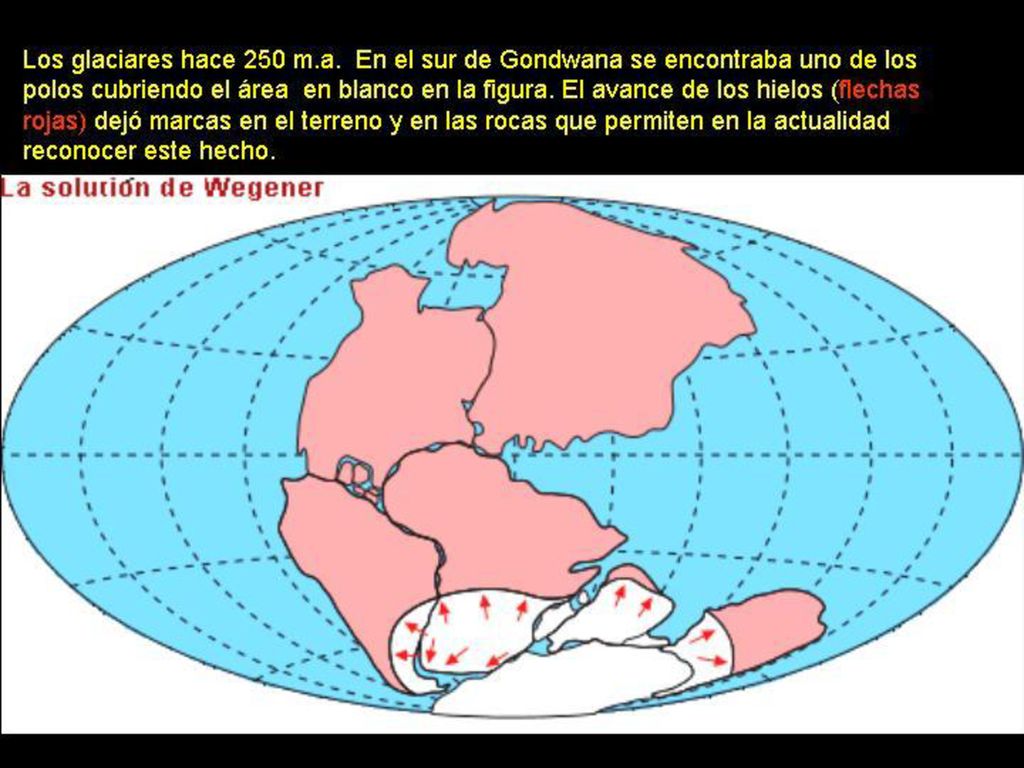

2. Pruebas Paleoclimáticas

18

19

20

21 Pruebas de la Deriva Continental

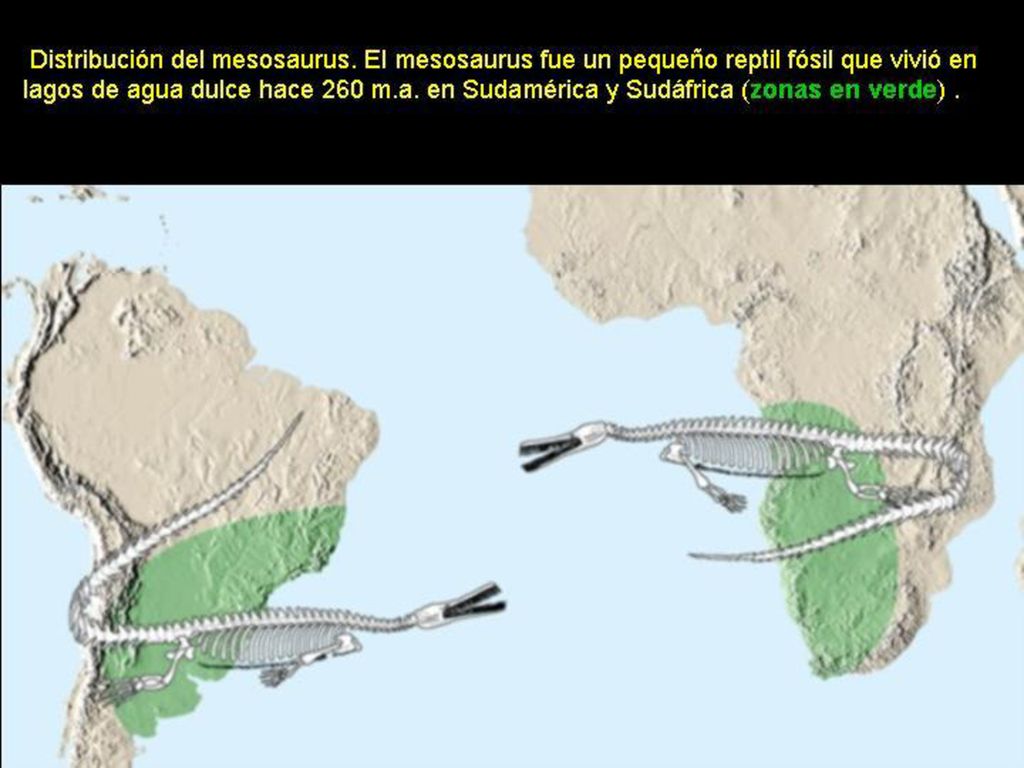

3. Pruebas Paleontológicas

22

23

24

25

26

27

28 http://web. educastur. princast

29 ESTRUCTURA Y COMPOSICIÓN DE LA TIERRA
Conocer el interior de la Tierra, su estructura y su composición, no es una tarea fácil. Los métodos DIRECTOS (sondeos, perforaciones, …) sólo permiten conocer una mínima parte (superficial )de nuestro planeta: Unos 15 Km de los 6371 Km que hay hasta el centro de la Tierra.

30 Estructura en capas de la Tierra

31 ¿Cómo se ha podido conocer el interior de nuestro planeta?
Los métodos que mejores resultados han dado son los indirectos, y entre ellos destaca el método sísmico. El método sísmico se basa en los cambios en la velocidad de propagación de las ondas sísmicas. Velocidad (m/s) sismograma Profundidad (Km)

32 Es como si corriéramos por diversos medios…
Las ondas varían su velocidad al atravesar medios de distinta composición química o cuando tienen un estado de agregación diferente: sólido, fluido, líquido. Es como si corriéramos por diversos medios… Si lo hacemos por ARENA llevaremos una velocidad distinta a la que tendríamos si lo hiciéramos por una ACERA o por AGUA… arena acera agua La representación gráfica de la velocidad de propagación es lo que llamamos sismograma. Velocidad (m/s)

33 … Y si observáramos la siguiente gráfica??
Velocidad (m/s) Profundidad (Km) Si la velocidad con la que se propagan no cambiara  el medio que atraviesan las ondas es homogéneo = No hay capas diferentes.

34 Los terremotos emiten Ondas sísmicas (vibraciones) que se transmiten por todo el interior de la Tierra. Pueden ser: - Ondas P: se transmiten por sólidos y líquidos. Más rápidas. - Ondas S: sólo se transmiten por sólidos. Más lentas.    Al cambiar el medio por el que se propagan, las ondas sísmicas cambian su trayectoria y su velocidad  nos indican, por tanto, zonas de distintos materiales.    A los cambios de velocidad se les denomina discontinuidades. Velocidad (m/s) Profundidad (Km)

35

36 ¿Cómo es el sismograma de la Tierra?
1000 2000 3000 4000 5000 6000 2 4 6 8 10 12 14 V (Km/s) Km Conrad Wiechert-Lehmann Repetti Gütemberg Mohorovicic Canal de baja velocidad ondas P ondas S corteza superior inferior externo interno manto núcleo

37

38 El interior de la Tierra tiene varias capas concéntricas.
Su estructura puede estudiarse según dos puntos de vista distintos: ESTRUCTURA GEOQUÍMICA Se distinguen 3 capas: CORTEZA, MANTO, NÚCLEO ESTRUCTURA DINÁMICA Se distinguen 4 capas: LITOSFERA, ASTENOSFERA, MESOSFERA y ENDOSFERA En esta estructura se basa la Teoría de la Tectónica de placas

39 ESTRUCTURA DE LA TIERRA
CORTEZA CONTINENTAL LITOSFERA Disc. Conrad CORTEZA OCEÁNICA ASTENOSFERA Disc. Mohorovicic Canal de baja velocidad MANTO SUPERIOR MESOSFERA Disc. Repetti MANTO INFERIOR Disc. Gütemberg NÚCLEO EXTERNO ESTRUCTURA DINÁMICA ESTRUCTURA GEOQUÍMICA ENDOSFERA Disc. Lehman-Wiechert NÚCLEO INTERNO

40

41 MODELO GEOQUÍMICO Corteza: Manto: Núcleo:
Capa sólida. Su espesor varía: Bajo el océano: km Bajo los continentes: km Es la menos densa (con silicatos de Al). Manto: - Capa sólida aunque con cierta plasticidad. Gran espesor. - Más densa que la corteza (con silicatos de Mg y Fe) Su límite se sitúa a 2900 km (Discontinuidad de Gütemberg). Núcleo: Muy denso. Con silicatos de Fe y Ni. Tiene un espesor de unos 3400 km. Con:  Núcleo Externo: muy denso y en estado líquido (las "ondas S" desaparecen a partir de él).  Núcleo Interno: la capa más densa de la Tierra. Suponemos que sólida y de carácter metálico. Forma la parte central del planeta.

42

43

44 MODELO DINÁMICO Litosfera: Astenosfera: Mesosfera: Endosfera:
Capa rígida que engloba CORTEZA + parte del MANTO SUPERIOR La litosfera está FRAGMENTADA en las PLACAS LITOSFÉRICAS Su espesor es de unos 100 km Astenosfera: Capa plástica (parte de las rocas están fundidas). Coincide con el canal de baja velocidad Se ha descubierto que no es realmente una capa, sino que es discontinua Mesosfera: Hasta el límite con el núcleo externo. Endosfera: Comprende el NÚCLEO

45

46

47

48

49

50 ISOSTASIA: principio teórico que establece la flotación de la corteza terrestre sobre el manto en un equilibrio gravitacional. Define un equilibrio entre la corteza (más ligera) y el manto (más denso). Si se rompe ese equilibrio se produce un rebote isostático (hundimiento o levantamiento) para recuperarlo.

51 LA TECTONICA DE PLACAS

52 TECTÓNICA DE PLACAS La parte sólida más externa de la Tierra, llamada litosfera, no es continua, sino que está dividida en grandes bloques o placas que encajan entre sí como las piezas de un gigantesco rompecabezas y flotan sobre una capa del manto, más densa y parcialmente fundida, llamada astenosfera. Estas placas se desplazan unas hacia otras a diferentes velocidades y en distintas direcciones.

53

54

55 Cadenas montañosas en el fondo oceánico
Página 12-13

56 Cadenas montañosas en el fondo oceánico

57 LITOSFERA: TIERRA SÓLIDA
Fosa submarina Perú-Chile : paralela a Cordillera de los Andes. Plataforma continental más ancha Sistema de Dorsales oceánicas: cordilleras montañosas más altas del planeta. Cinturón de km

58 Edad del fondo oceanico

59 Mapa de los fondos oceánicos (dorsales y fosas abisales)
Los bordes de placas coinciden con estructuras características del relieve terrestre: fosas submarinas, dorsales oceánicas y grandes cordilleras continentales.

60 Localización de las placas litosféricas
En los bordes de placas se concentran los principales procesos geológicos mecánicos y térmicos del planeta

61 Anomalías magnéticas del fondo oceánico
Animación

62

63

64 expansión del fondo oceánico

65

66

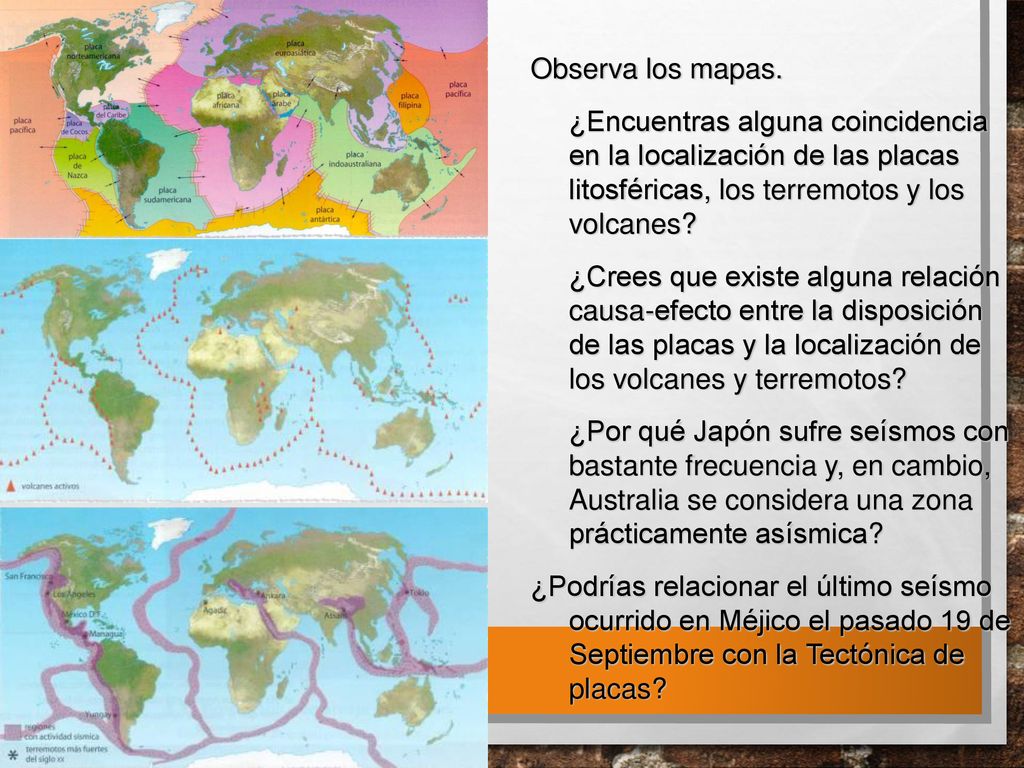

67 Observa los mapas. ¿Encuentras alguna coincidencia en la localización de las placas litosféricas, los terremotos y los volcanes? ¿Crees que existe alguna relación causa-efecto entre la disposición de las placas y la localización de los volcanes y terremotos? ¿Por qué Japón sufre seísmos con bastante frecuencia y, en cambio, Australia se considera una zona prácticamente asísmica? ¿Podrías relacionar el último seísmo ocurrido en Méjico el pasado 19 de Septiembre con la Tectónica de placas?

68

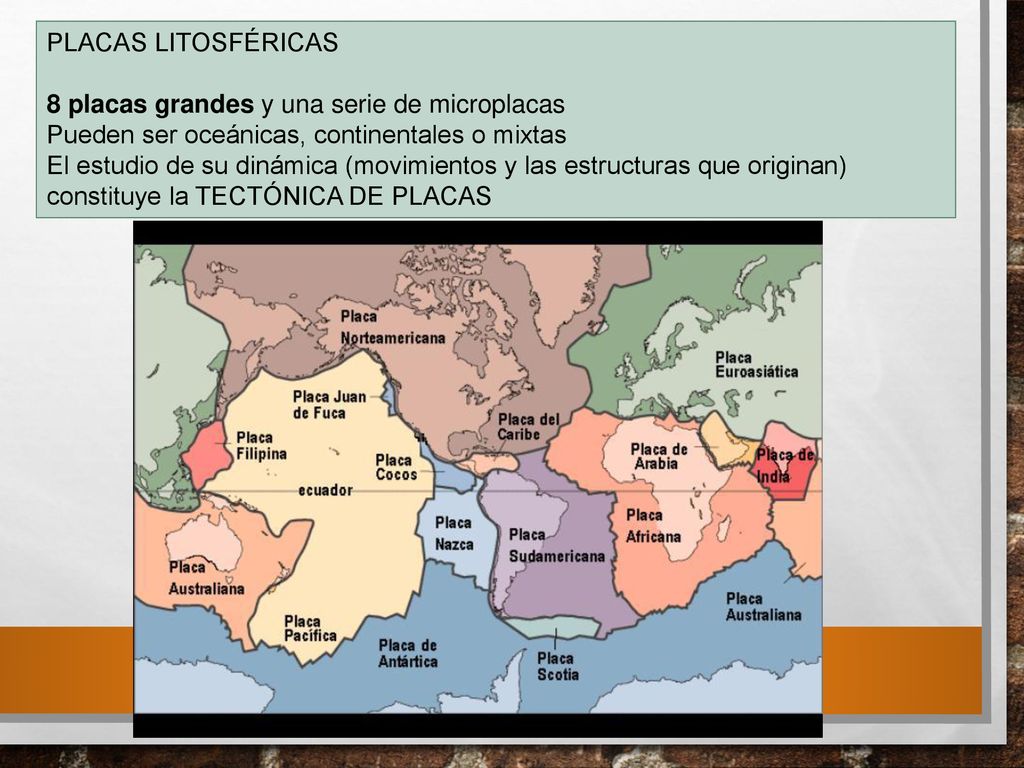

69 PLACAS LITOSFÉRICAS 8 placas grandes y una serie de microplacas Pueden ser oceánicas, continentales o mixtas El estudio de su dinámica (movimientos y las estructuras que originan) constituye la TECTÓNICA DE PLACAS

70

71

72 ZONA DE SUBDUCCIÓN BAJO LITOSFERA CONTINENTAL: Cordillera de dorde continental o Tipo Andino

73 ZONA DE SUBDUCCIÓN BAJO LITOSFERA OCEÁNICA: Arco isla que apunta hacia la placa que subduce

74

75

76 Explicación actual: Combina
- Efecto de las corrientes de convección en el manto + - Efecto de la gravedad sobre los bordes en subducción + - Arrastre provocado por el peso de la placa. Lámina que subduce se interna hasta el límite con el núcleo.

77

78

79

80

81 TEMA 2 : La Dinámica interna y el Relieve

82

83

84 formacion riff

85

86 Formación placa

87

88

89

90

91

92 Animación

93

94

95

96 Animación

97

98

99

100

101

102

103

104

105

106

107

108 Animación

109

110

111

112

113

114

115
