¿Qué es un Biodigestor? Un Biodigestor es un compartimiento cerrado en el que se fermenta el estiércol mezclado con agua, produciendo Biogás y Biol.

Presentación del tema: "¿Qué es un Biodigestor? Un Biodigestor es un compartimiento cerrado en el que se fermenta el estiércol mezclado con agua, produciendo Biogás y Biol."— Transcripción de la presentación:

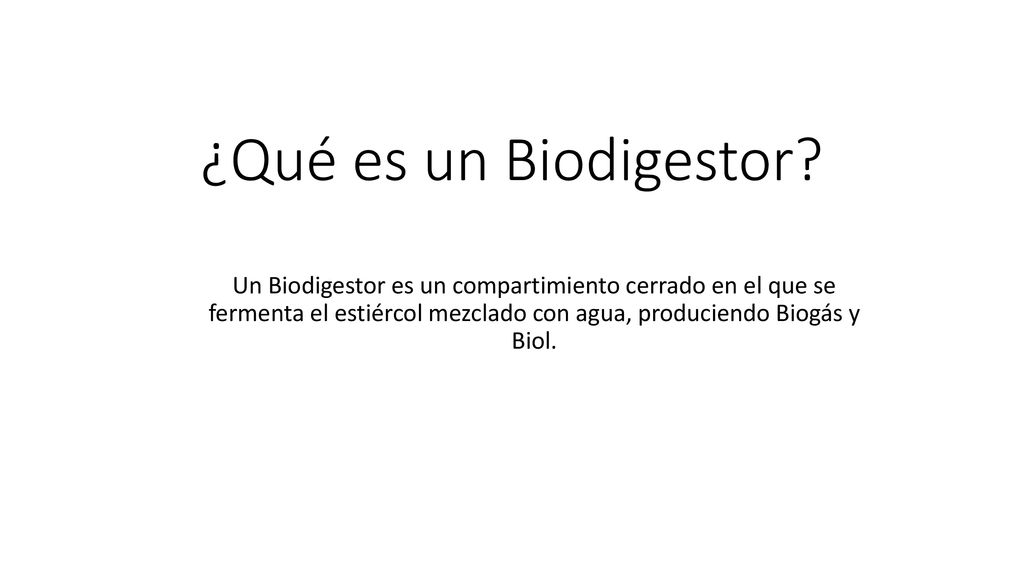

1 ¿Qué es un Biodigestor? Un Biodigestor es un compartimiento cerrado en el que se fermenta el estiércol mezclado con agua, produciendo Biogás y Biol.

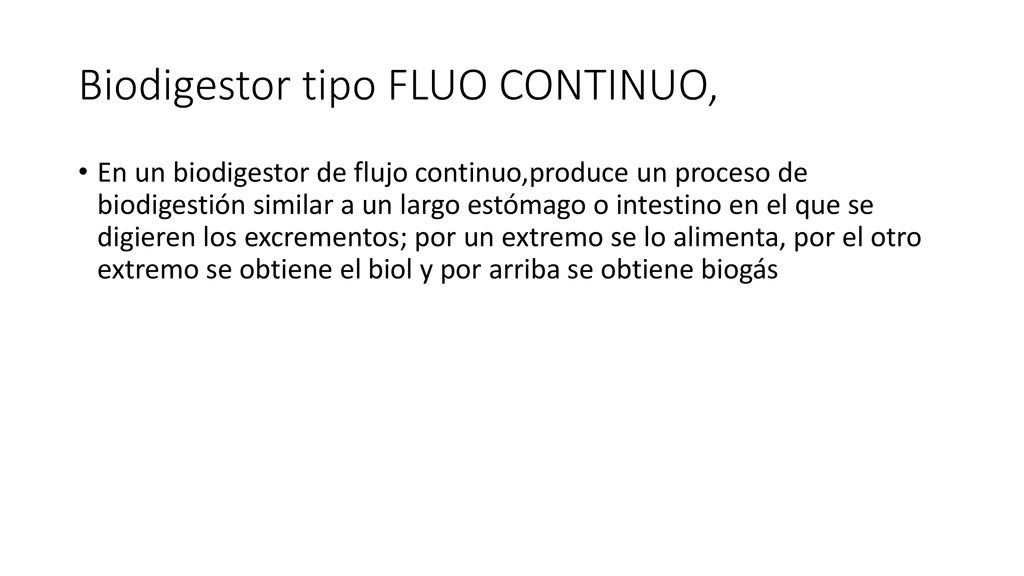

2 Biodigestor tipo FLUO CONTINUO,
En un biodigestor de flujo continuo,produce un proceso de biodigestión similar a un largo estómago o intestino en el que se digieren los excrementos; por un extremo se lo alimenta, por el otro extremo se obtiene el biol y por arriba se obtiene biogás

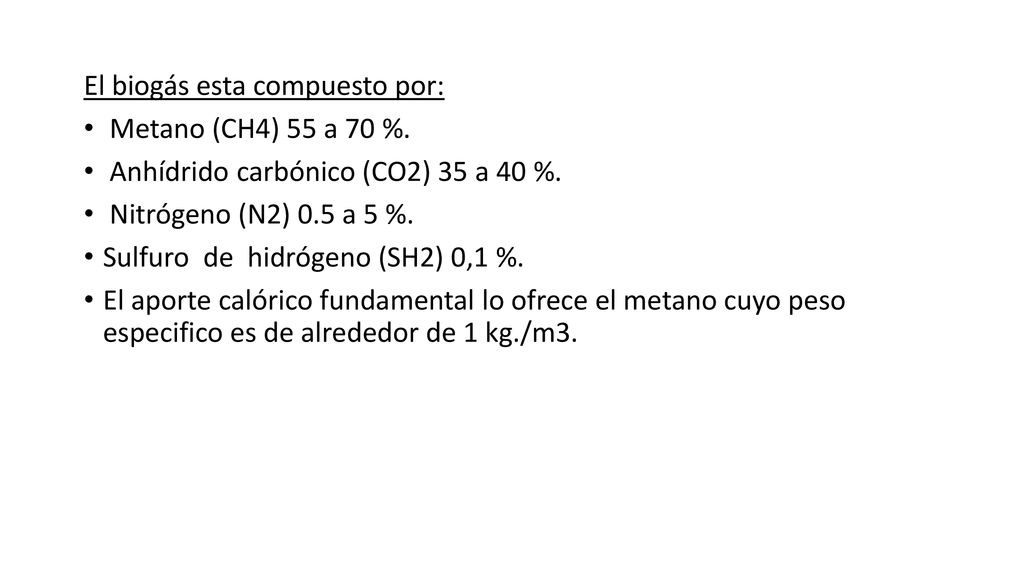

3 El biogás esta compuesto por:
Metano (CH4) 55 a 70 %. Anhídrido carbónico (CO2) 35 a 40 %. Nitrógeno (N2) 0.5 a 5 %. Sulfuro  de  hidrógeno (SH2) 0,1 %. El aporte calórico fundamental lo ofrece el metano cuyo peso especifico es de alrededor de 1 kg./m3.

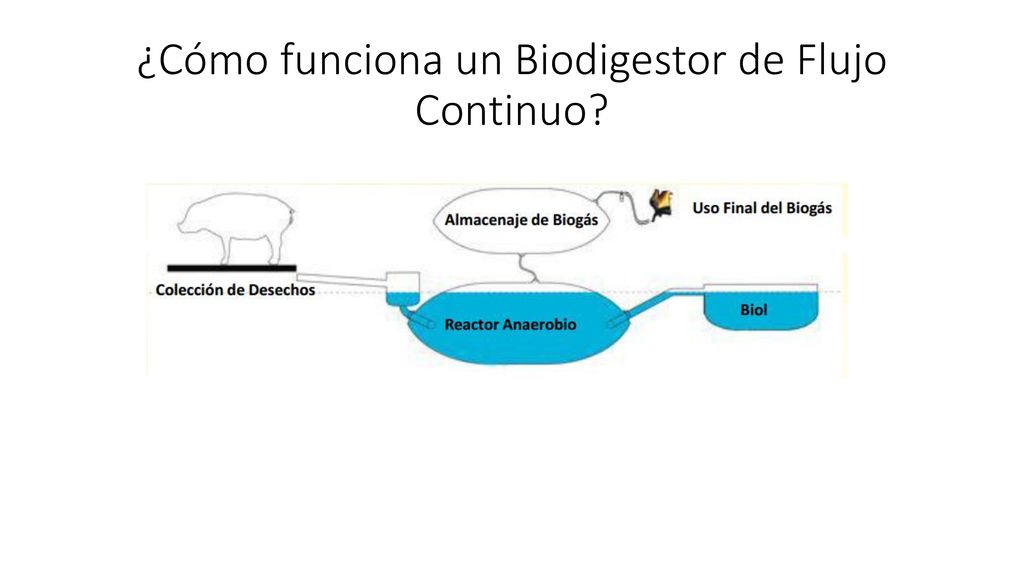

4 ¿Cómo funciona un Biodigestor de Flujo Continuo?

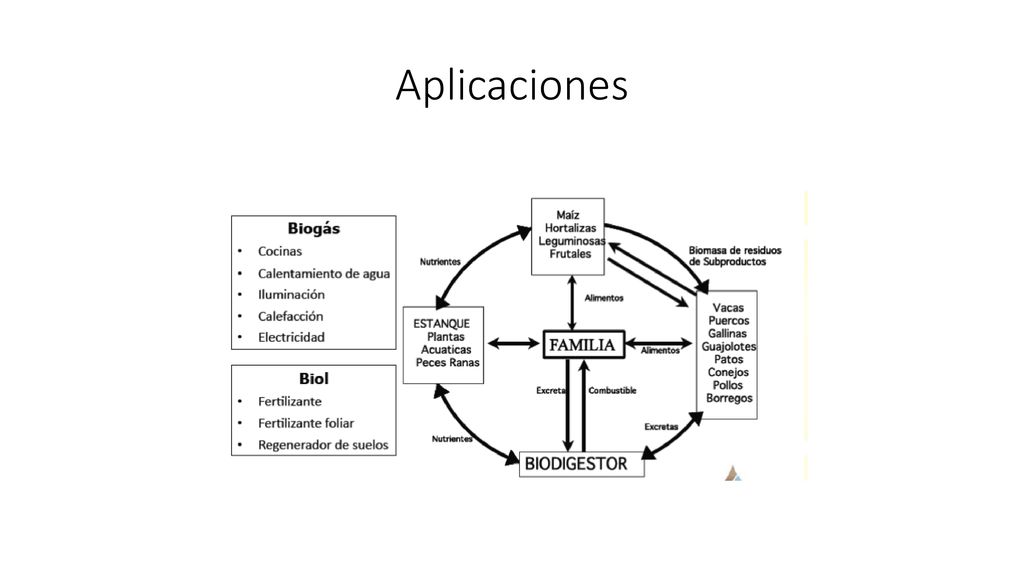

5 Aplicaciones

6 Beneficios Económicos
Ahorro en Consumo energético (gas LP, leña,electricidad) • Ahorro en costos fertilizantes químicos • Potencial ingreso por medio de la venta del biol

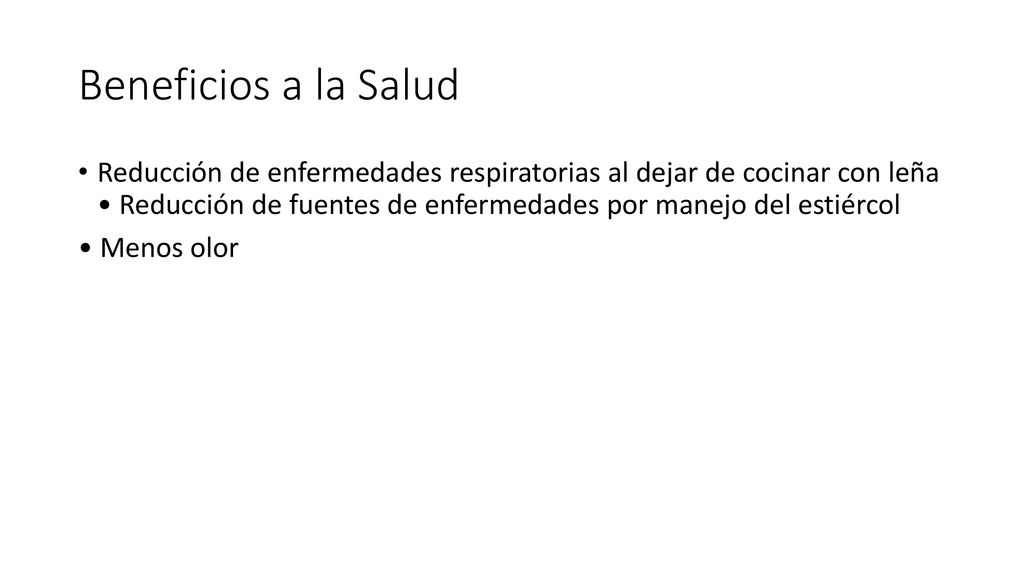

7 Beneficios a la Salud Reducción de enfermedades respiratorias al dejar de cocinar con leña • Reducción de fuentes de enfermedades por manejo del estiércol • Menos olor

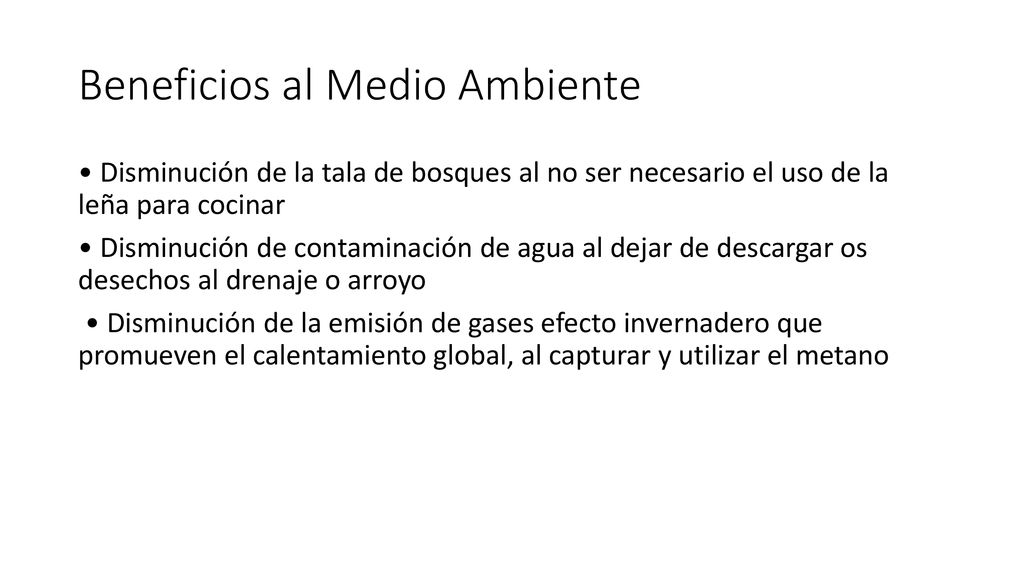

8 Beneficios al Medio Ambiente
• Disminución de la tala de bosques al no ser necesario el uso de la leña para cocinar • Disminución de contaminación de agua al dejar de descargar os desechos al drenaje o arroyo • Disminución de la emisión de gases efecto invernadero que promueven el calentamiento global, al capturar y utilizar el metano

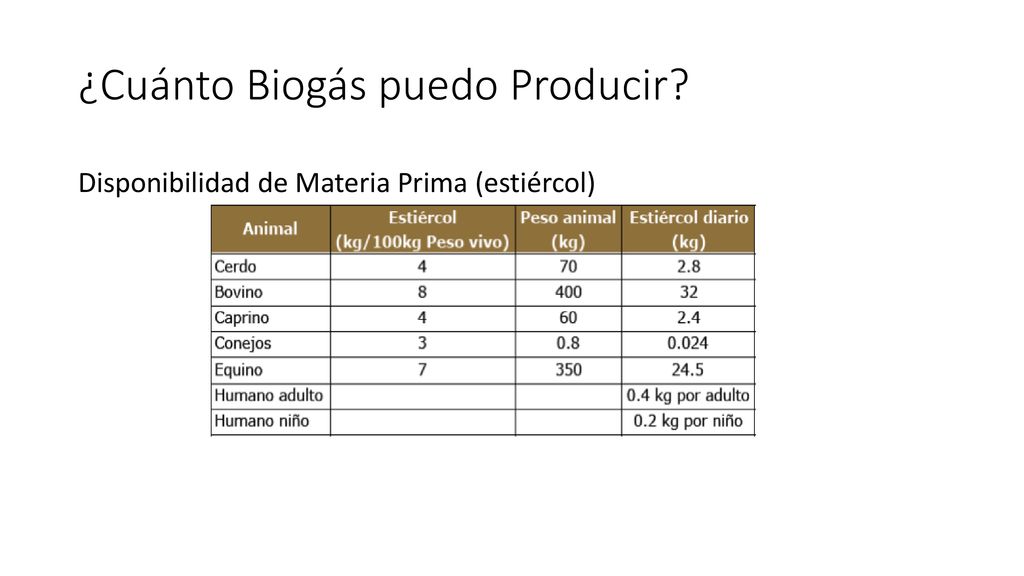

9 ¿Cuánto Biogás puedo Producir?
Disponibilidad de Materia Prima (estiércol)

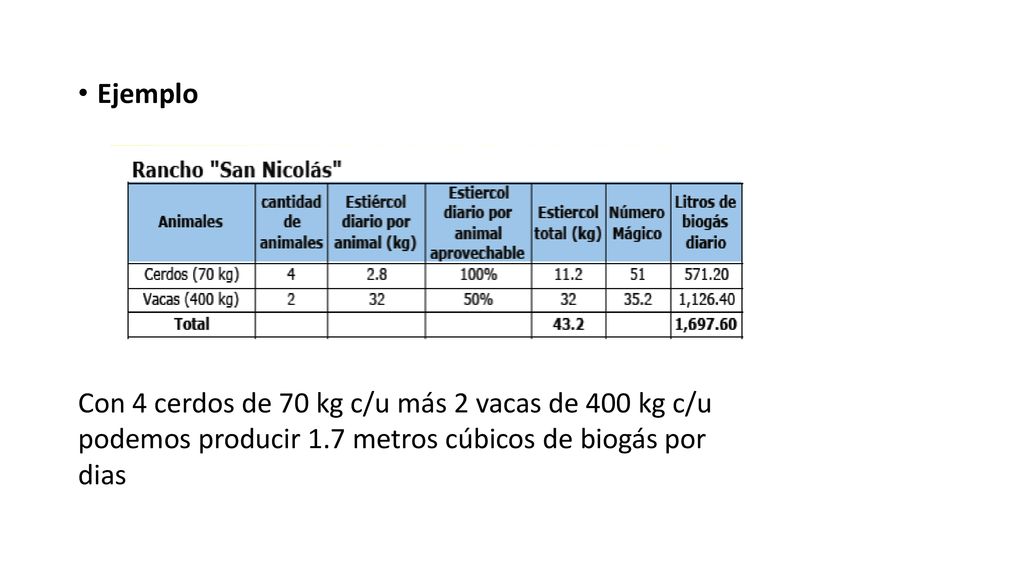

10 Ejemplo Con 4 cerdos de 70 kg c/u más 2 vacas de 400 kg c/u podemos producir 1.7 metros cúbicos de biogás por dias

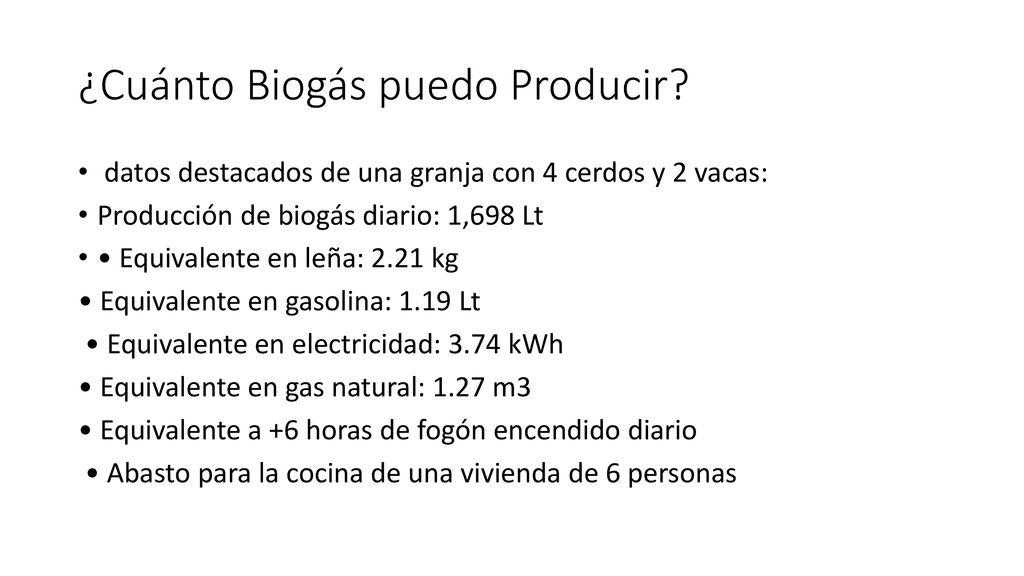

11 ¿Cuánto Biogás puedo Producir?
datos destacados de una granja con 4 cerdos y 2 vacas: Producción de biogás diario: 1,698 Lt • Equivalente en leña: 2.21 kg • Equivalente en gasolina: 1.19 Lt • Equivalente en electricidad: 3.74 kWh • Equivalente en gas natural: 1.27 m3 • Equivalente a +6 horas de fogón encendido diario • Abasto para la cocina de una vivienda de 6 personas

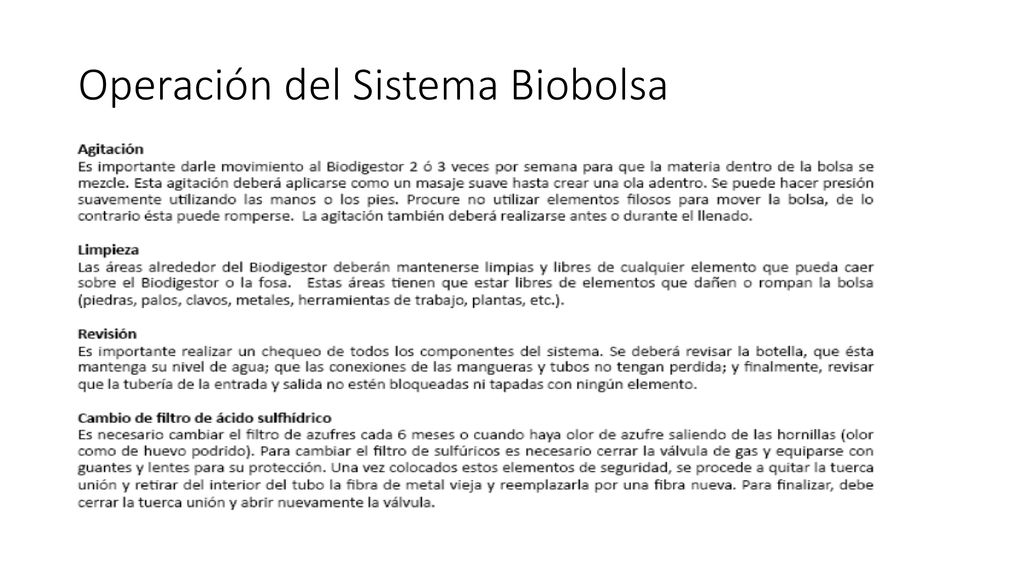

12 Operación del Sistema Biobolsa

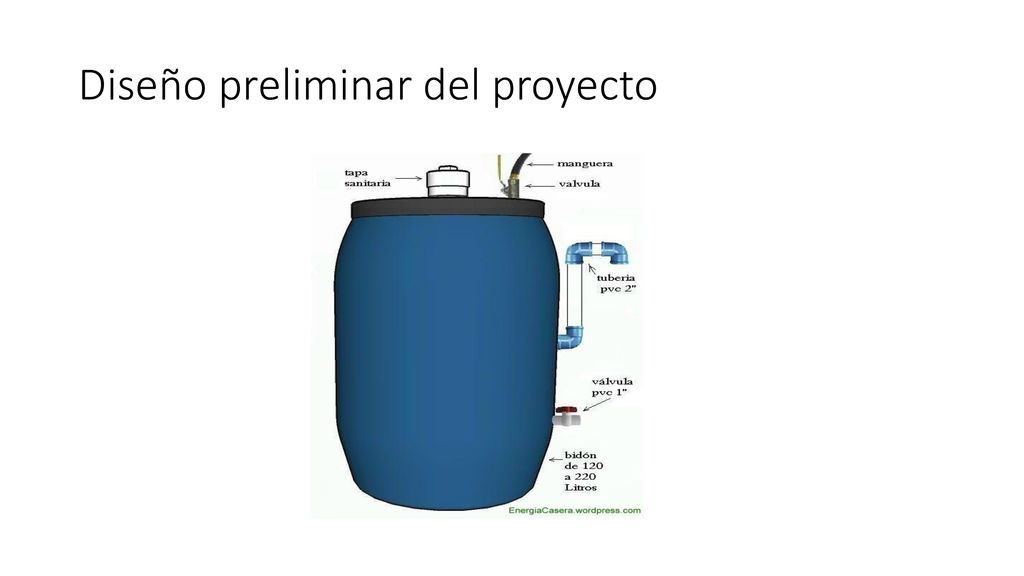

13 Diseño preliminar del proyecto

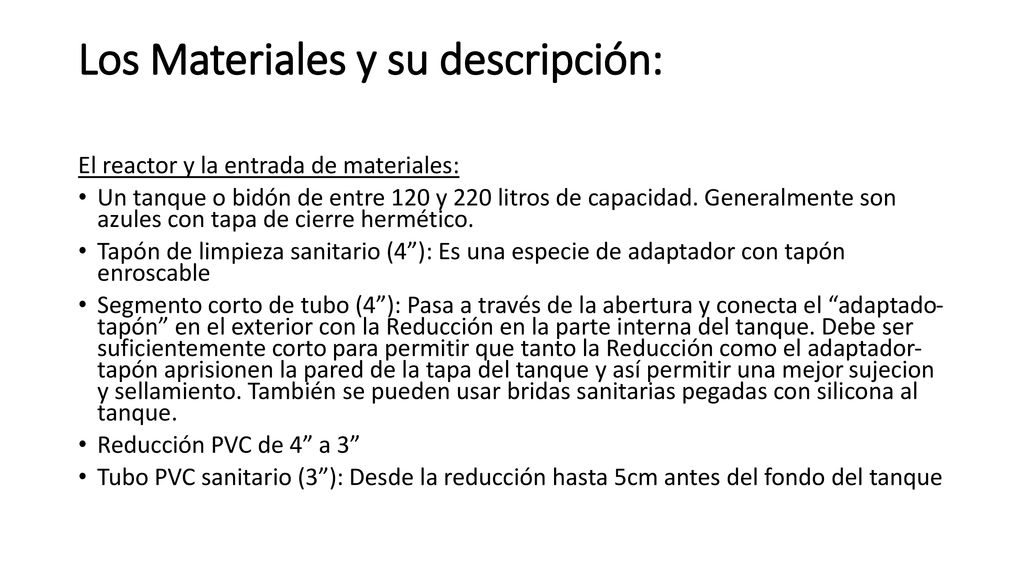

14 Los Materiales y su descripción:
El reactor y la entrada de materiales: Un tanque o bidón de entre 120 y 220 litros de capacidad. Generalmente son azules con tapa de cierre hermético. Tapón de limpieza sanitario (4”): Es una especie de adaptador con tapón enroscable Segmento corto de tubo (4”): Pasa a través de la abertura y conecta el “adaptado- tapón” en el exterior con la Reducción en la parte interna del tanque. Debe ser suficientemente corto para permitir que tanto la Reducción como el adaptador- tapón aprisionen la pared de la tapa del tanque y así permitir una mejor sujecion y sellamiento. También se pueden usar bridas sanitarias pegadas con silicona al tanque. Reducción PVC de 4” a 3” Tubo PVC sanitario (3”): Desde la reducción hasta 5cm antes del fondo del tanque

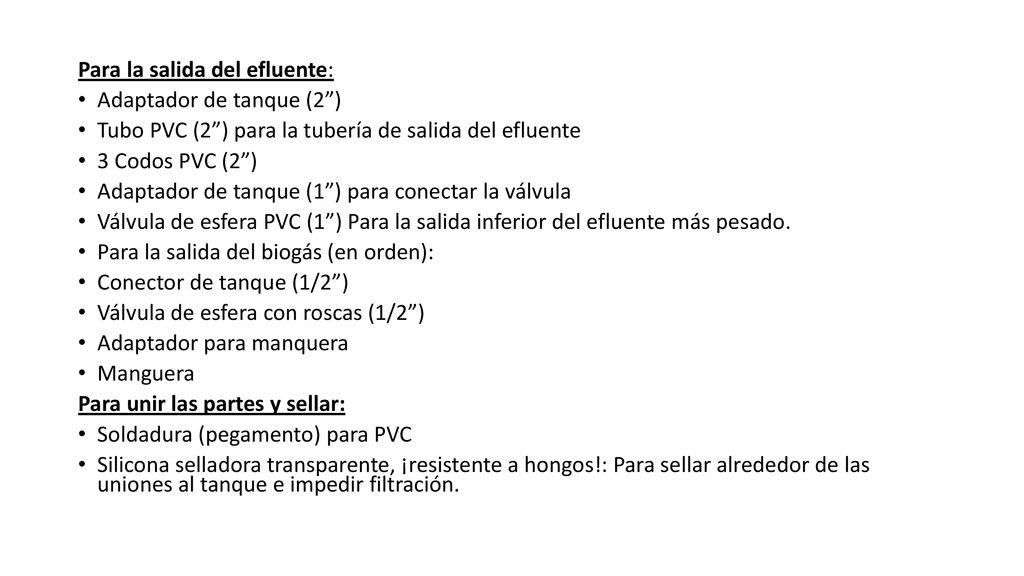

15 Para la salida del efluente:
Adaptador de tanque (2”) Tubo PVC (2”) para la tubería de salida del efluente 3 Codos PVC (2”) Adaptador de tanque (1”) para conectar la válvula Válvula de esfera PVC (1”) Para la salida inferior del efluente más pesado. Para la salida del biogás (en orden): Conector de tanque (1/2”) Válvula de esfera con roscas (1/2”) Adaptador para manquera Manguera Para unir las partes y sellar: Soldadura (pegamento) para PVC Silicona selladora transparente, ¡resistente a hongos!: Para sellar alrededor de las uniones al tanque e impedir filtración.
