1 Concepto, Términos y factores
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático Concepto, Términos y factores

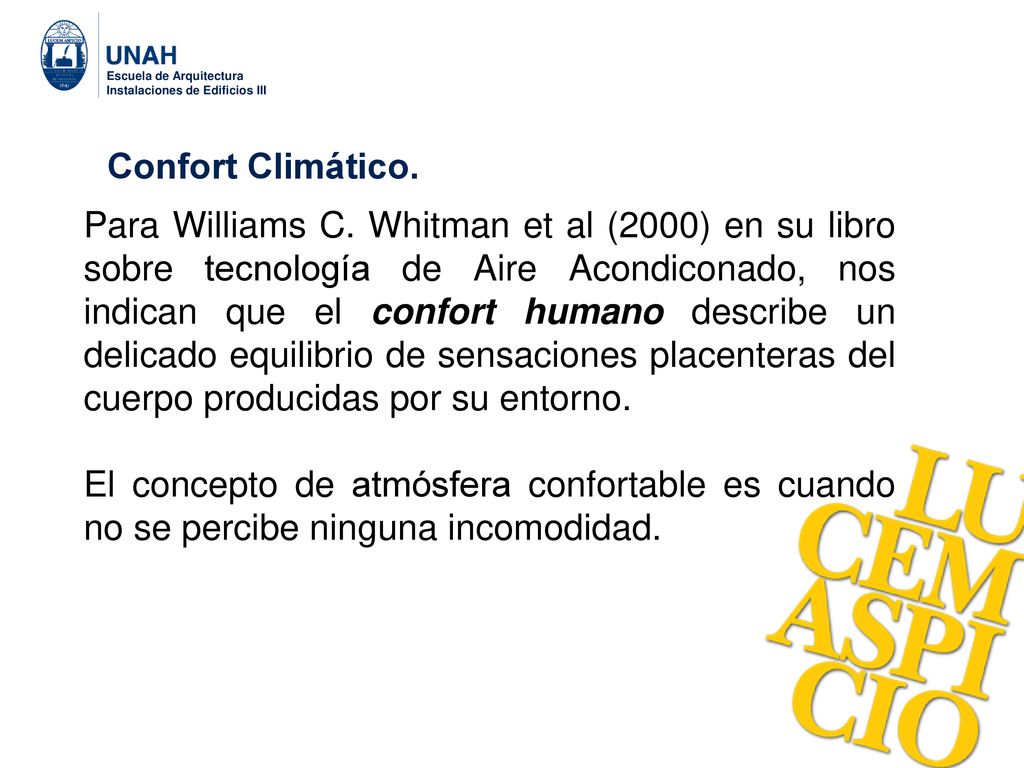

2 Escuela de Arquitectura
Instalaciones de Edificios III Confort Climático. Para Williams C. Whitman et al (2000) en su libro sobre tecnología de Aire Acondiconado, nos indican que el confort humano describe un delicado equilibrio de sensaciones placenteras del cuerpo producidas por su entorno. El concepto de atmósfera confortable es cuando no se percibe ninguna incomodidad.

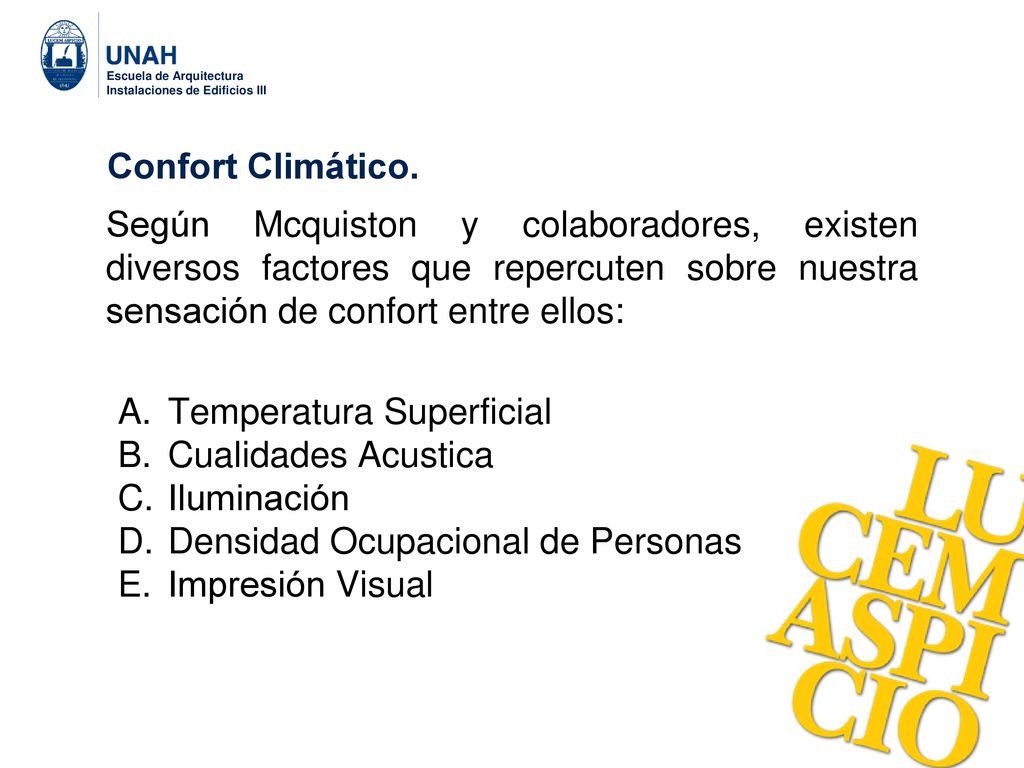

3 Temperatura Superficial Cualidades Acustica Iluminación
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Según Mcquiston y colaboradores, existen diversos factores que repercuten sobre nuestra sensación de confort entre ellos: Temperatura Superficial Cualidades Acustica Iluminación Densidad Ocupacional de Personas Impresión Visual

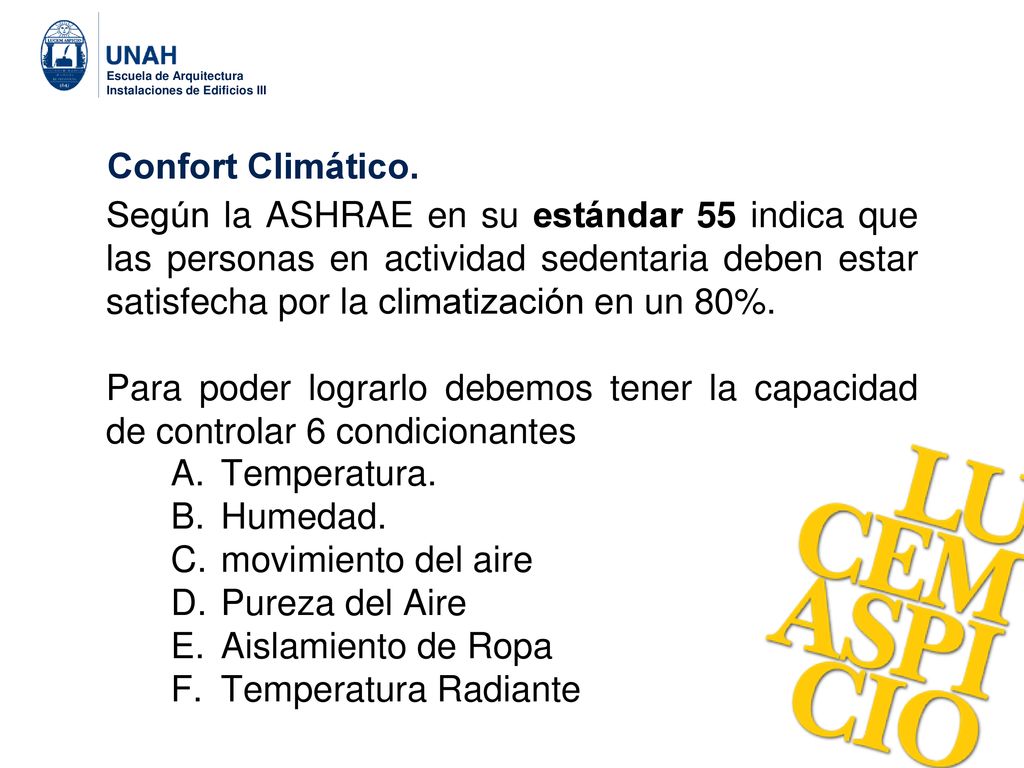

4 Escuela de Arquitectura
Instalaciones de Edificios III Confort Climático. Según la ASHRAE en su estándar 55 indica que las personas en actividad sedentaria deben estar satisfecha por la climatización en un 80%. Para poder lograrlo debemos tener la capacidad de controlar 6 condicionantes Temperatura. Humedad. movimiento del aire Pureza del Aire Aislamiento de Ropa Temperatura Radiante

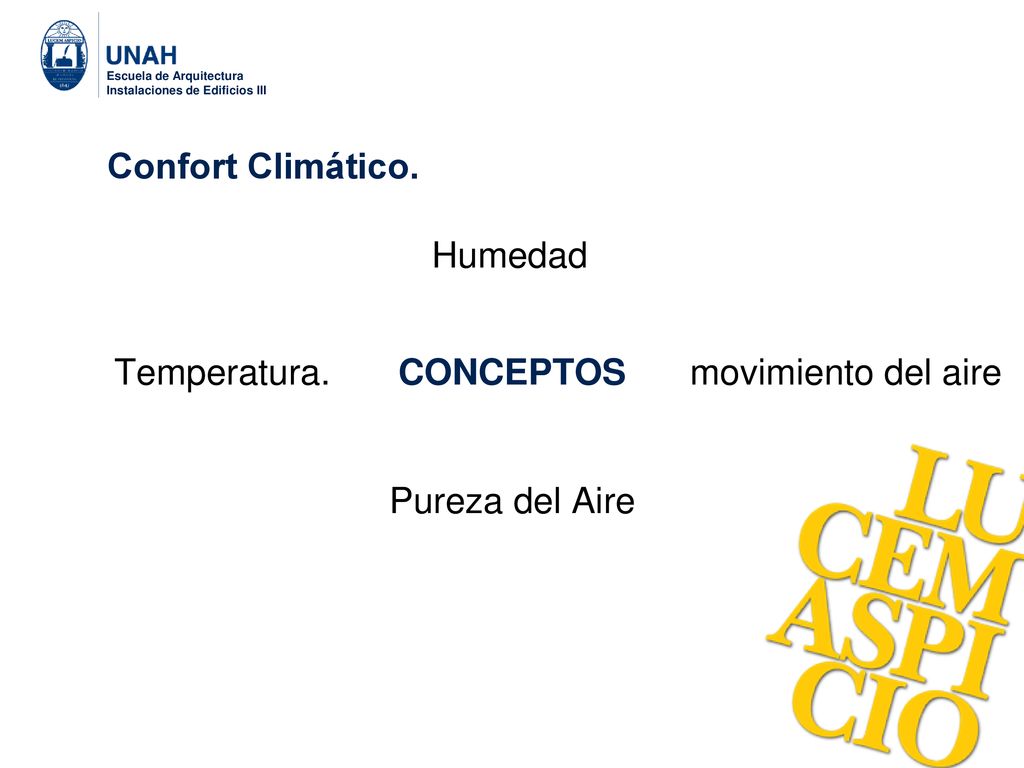

5 Confort Climático. CONCEPTOS
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Humedad CONCEPTOS Temperatura. movimiento del aire Pureza del Aire

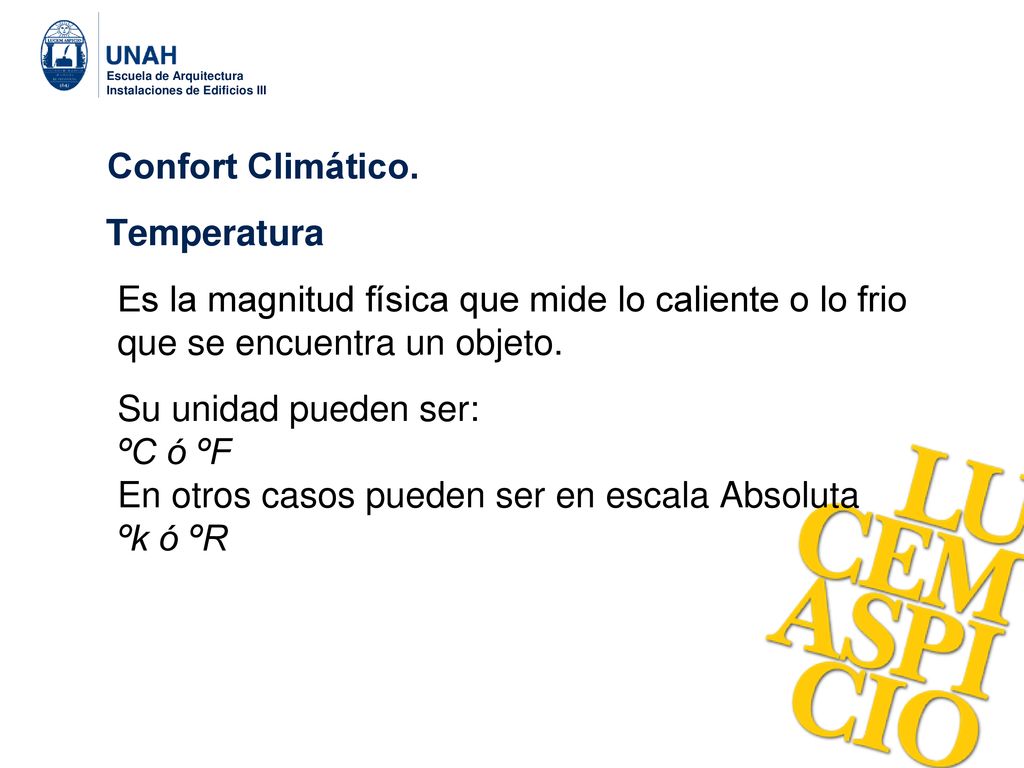

6 En otros casos pueden ser en escala Absoluta ºk ó ºR
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Temperatura Es la magnitud física que mide lo caliente o lo frio que se encuentra un objeto. Su unidad pueden ser: ºC ó ºF En otros casos pueden ser en escala Absoluta ºk ó ºR

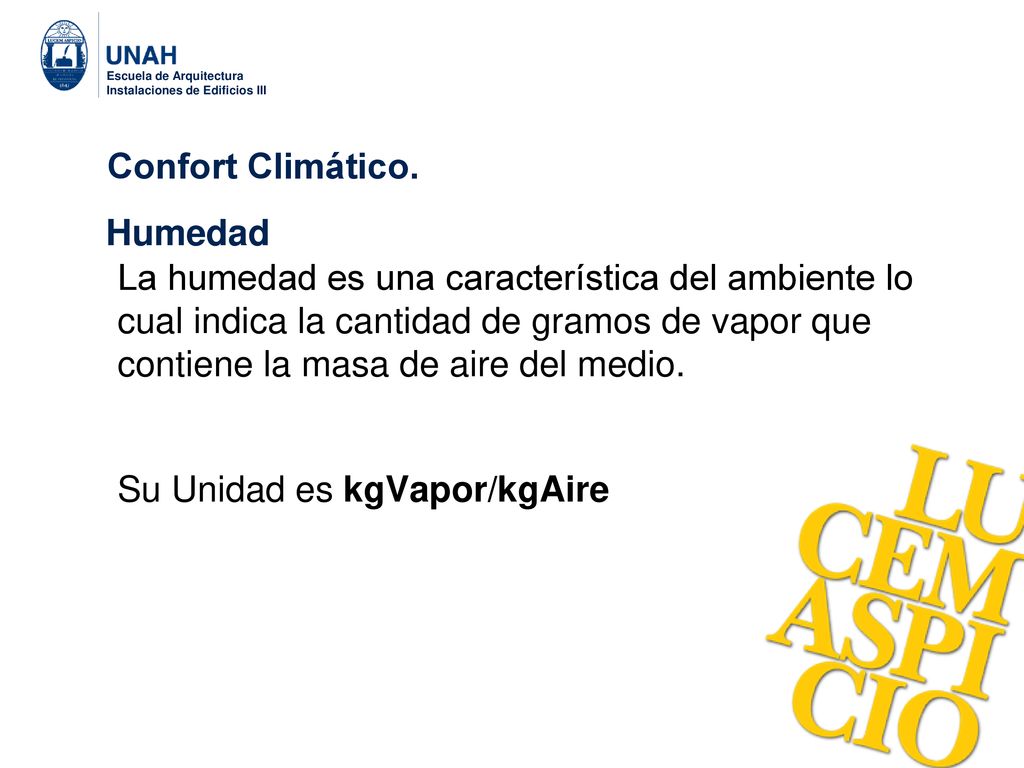

7 Su Unidad es kgVapor/kgAire
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Humedad La humedad es una característica del ambiente lo cual indica la cantidad de gramos de vapor que contiene la masa de aire del medio. Su Unidad es kgVapor/kgAire

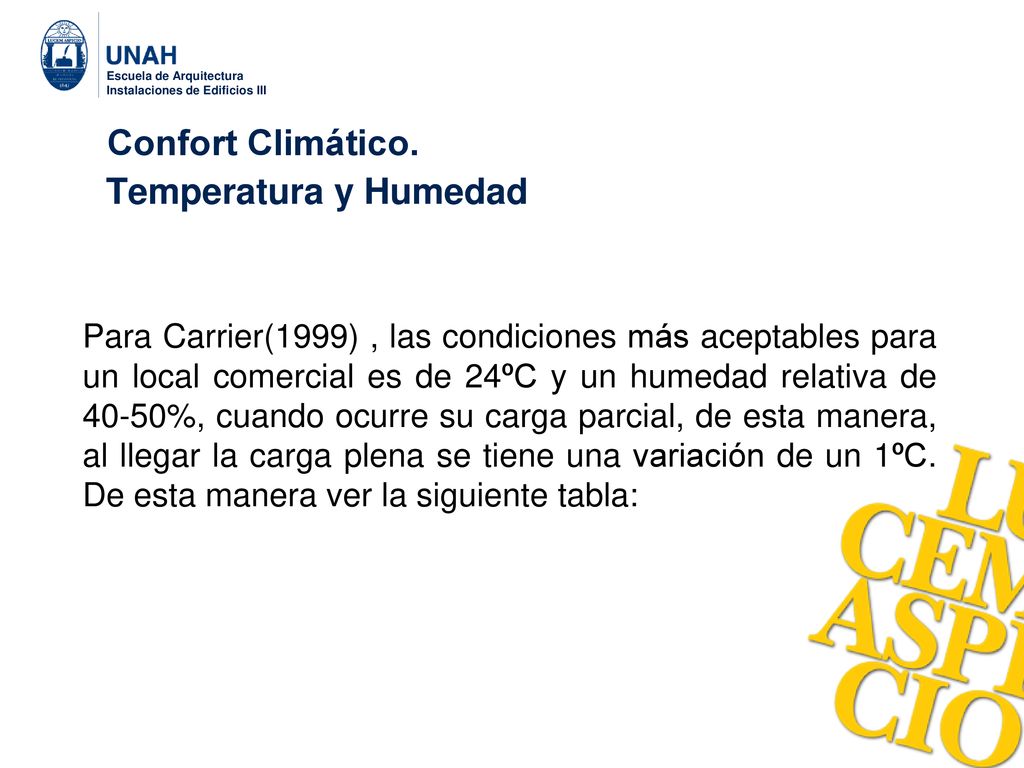

8 Confort Climático. Temperatura y Humedad
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Temperatura y Humedad Para Carrier(1999) , las condiciones más aceptables para un local comercial es de 24ºC y un humedad relativa de 40-50%, cuando ocurre su carga parcial, de esta manera, al llegar la carga plena se tiene una variación de un 1ºC. De esta manera ver la siguiente tabla:

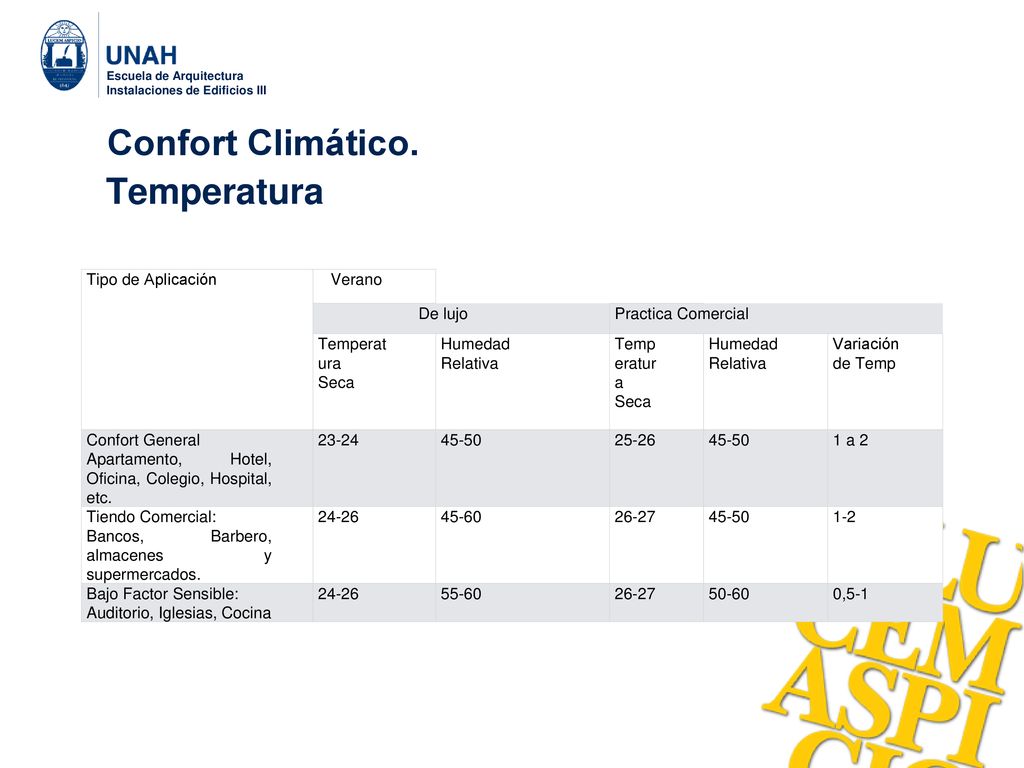

9 Confort Climático. Temperatura Tipo de Aplicación Verano De lujo
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Temperatura Tipo de Aplicación Verano De lujo Practica Comercial Temperatura Seca Humedad Relativa Variación de Temp Apartamento, Hotel, Oficina, Colegio, Hospital, etc. 23-24 45-50 25-26 1 a 2 Bancos, Barbero, almacenes y supermercados. 24-26 45-60 26-27 1-2 Auditorio, Iglesias, Cocina 55-60 50-60 0,5-1

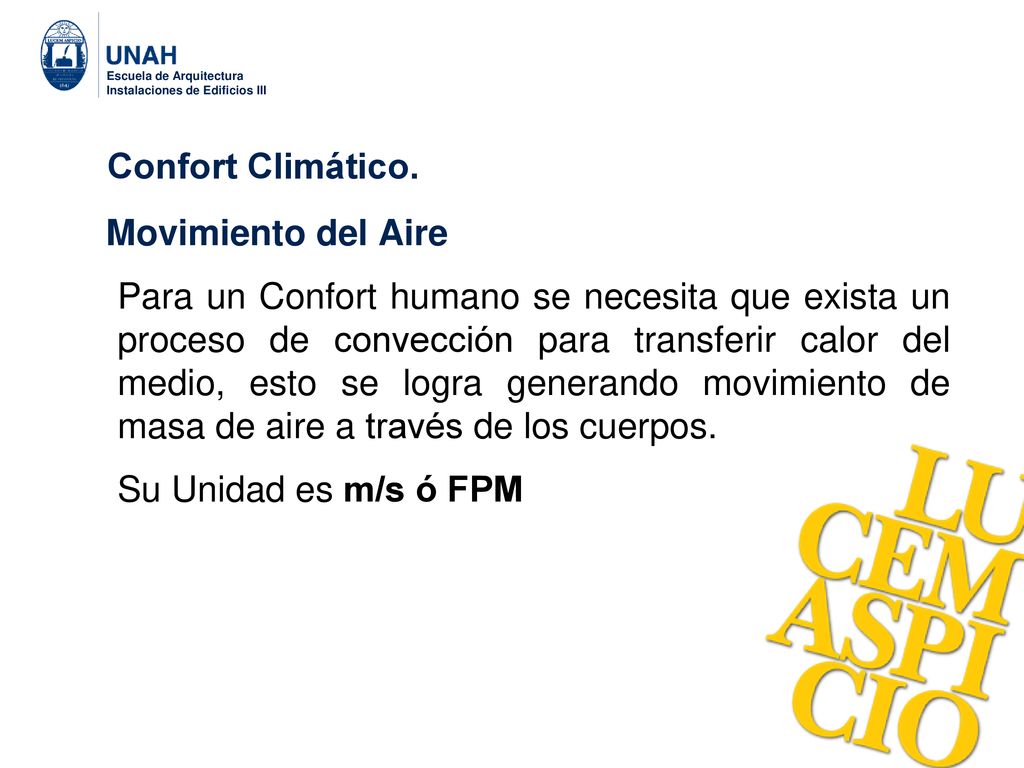

10 Confort Climático. Movimiento del Aire
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Movimiento del Aire Para un Confort humano se necesita que exista un proceso de convección para transferir calor del medio, esto se logra generando movimiento de masa de aire a través de los cuerpos. Su Unidad es m/s ó FPM

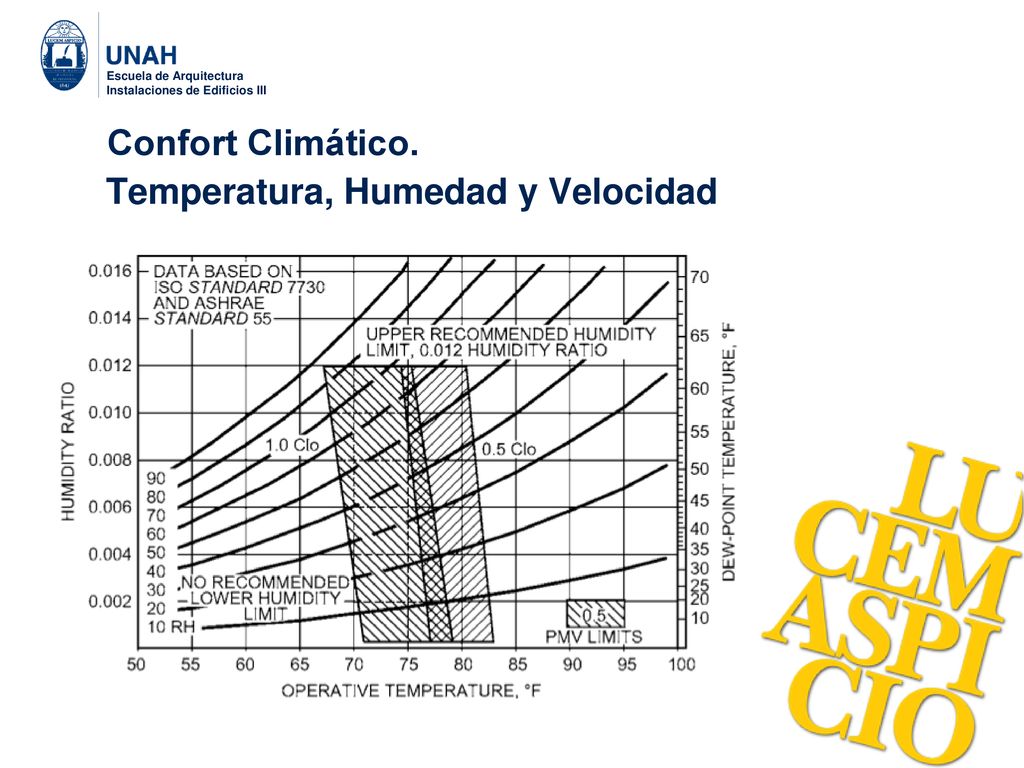

11 Temperatura, Humedad y Velocidad
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Temperatura, Humedad y Velocidad

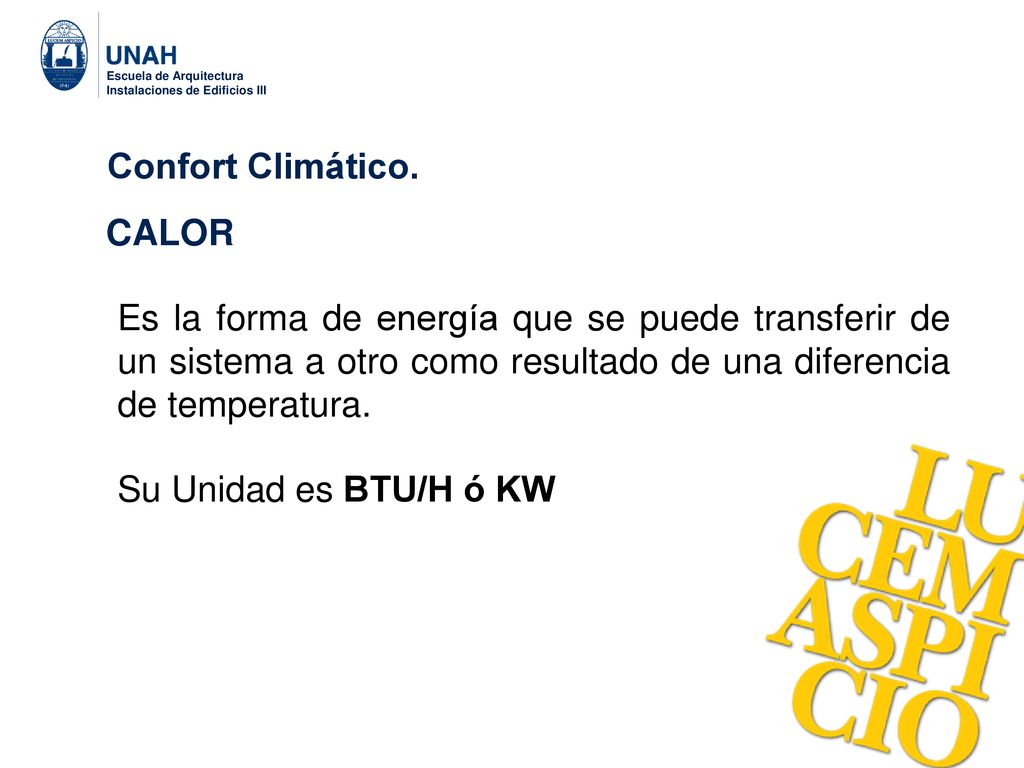

12 Confort Climático. CALOR
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. CALOR Es la forma de energía que se puede transferir de un sistema a otro como resultado de una diferencia de temperatura. Su Unidad es BTU/H ó KW

13 Su Unidad es CMS ó FPM renovado
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Pureza del Aire Este concepto está ligado al estándar de la ASHRAE que nos indica sobre el nivel mínimo aceptable de la calidad del aire, lo cual, indica que debe estar libre de contaminantes. Su Unidad es CMS ó FPM renovado

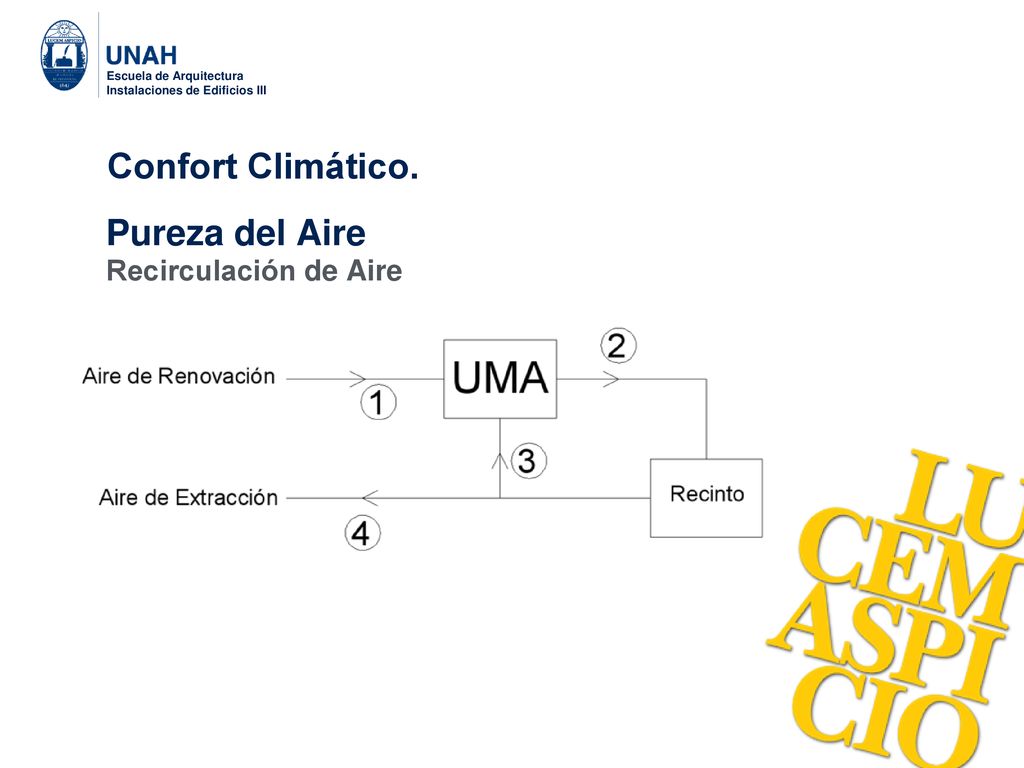

14 Confort Climático. Pureza del Aire Recirculación de Aire
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Pureza del Aire Recirculación de Aire

15 Confort Climático. Pureza del Aire Recirculación de Aire
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Pureza del Aire Recirculación de Aire

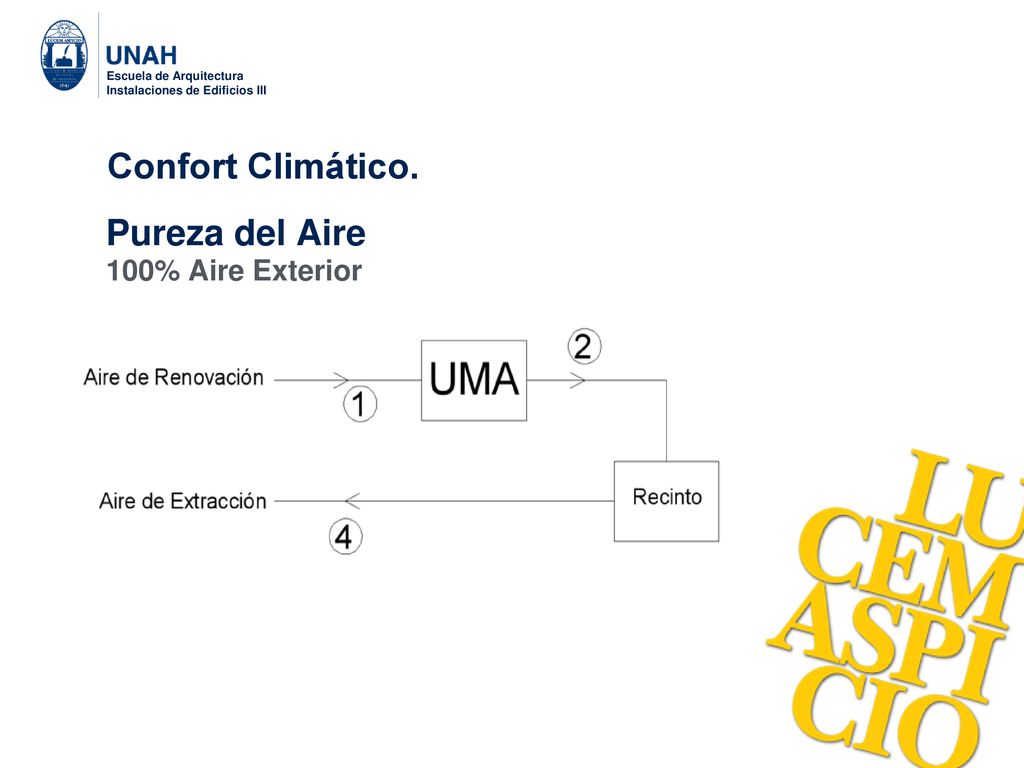

16 Confort Climático. Pureza del Aire 100% Aire Exterior
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Pureza del Aire 100% Aire Exterior

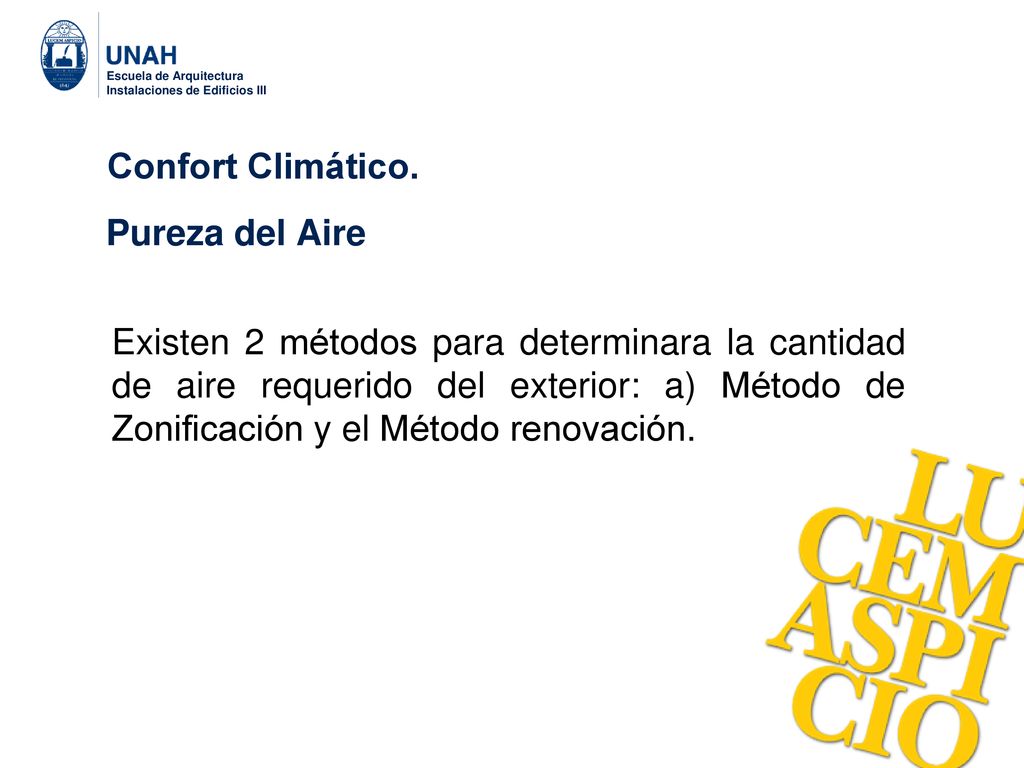

17 Confort Climático. Pureza del Aire
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Pureza del Aire Existen 2 métodos para determinara la cantidad de aire requerido del exterior: a) Método de Zonificación y el Método renovación.

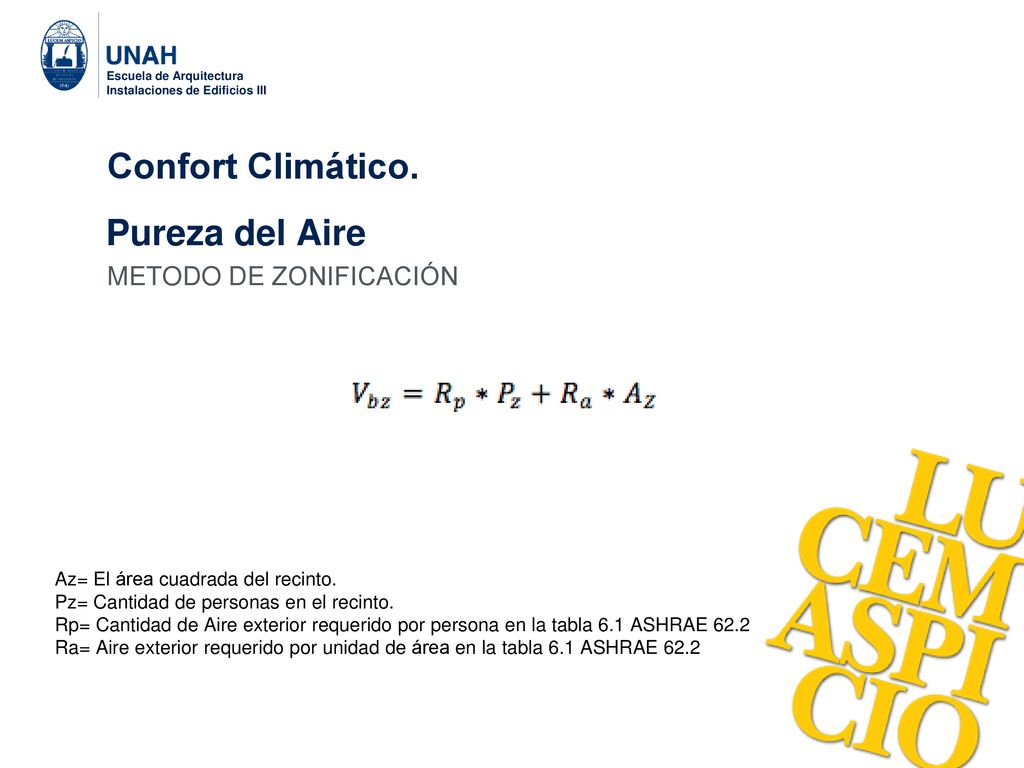

18 Confort Climático. Pureza del Aire METODO DE ZONIFICACIÓN
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Pureza del Aire METODO DE ZONIFICACIÓN Az= El área cuadrada del recinto. Pz= Cantidad de personas en el recinto. Rp= Cantidad de Aire exterior requerido por persona en la tabla 6.1 ASHRAE 62.2 Ra= Aire exterior requerido por unidad de área en la tabla 6.1 ASHRAE 62.2

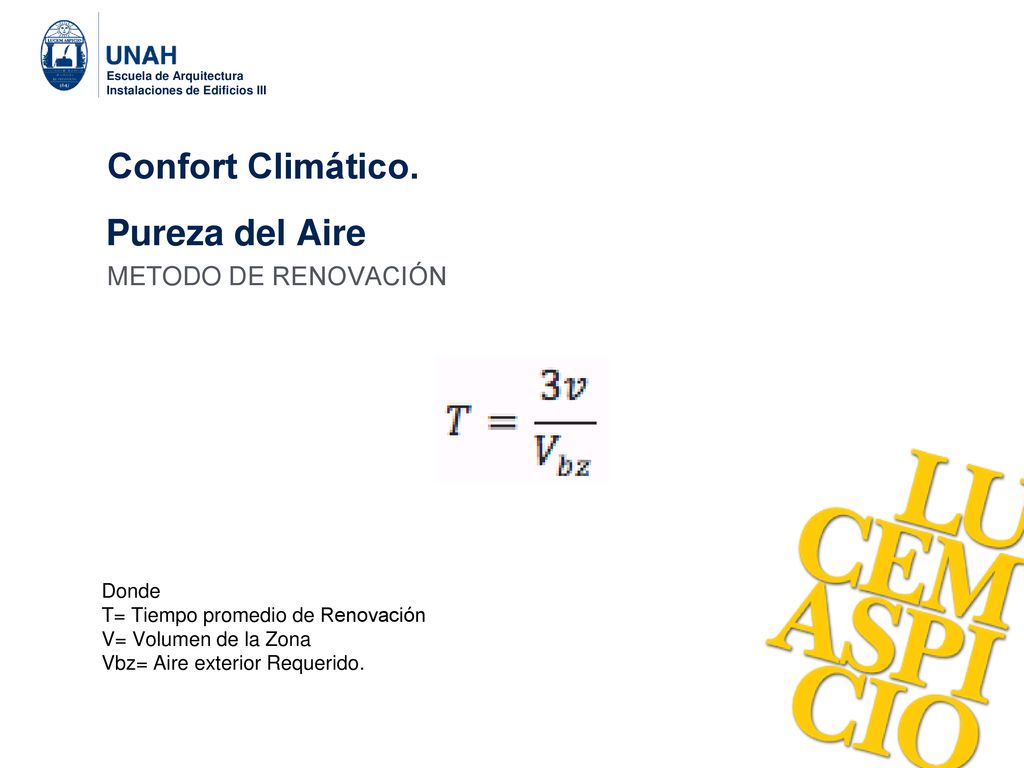

19 Confort Climático. Pureza del Aire METODO DE RENOVACIÓN Donde
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Pureza del Aire METODO DE RENOVACIÓN Donde T= Tiempo promedio de Renovación V= Volumen de la Zona Vbz= Aire exterior Requerido.

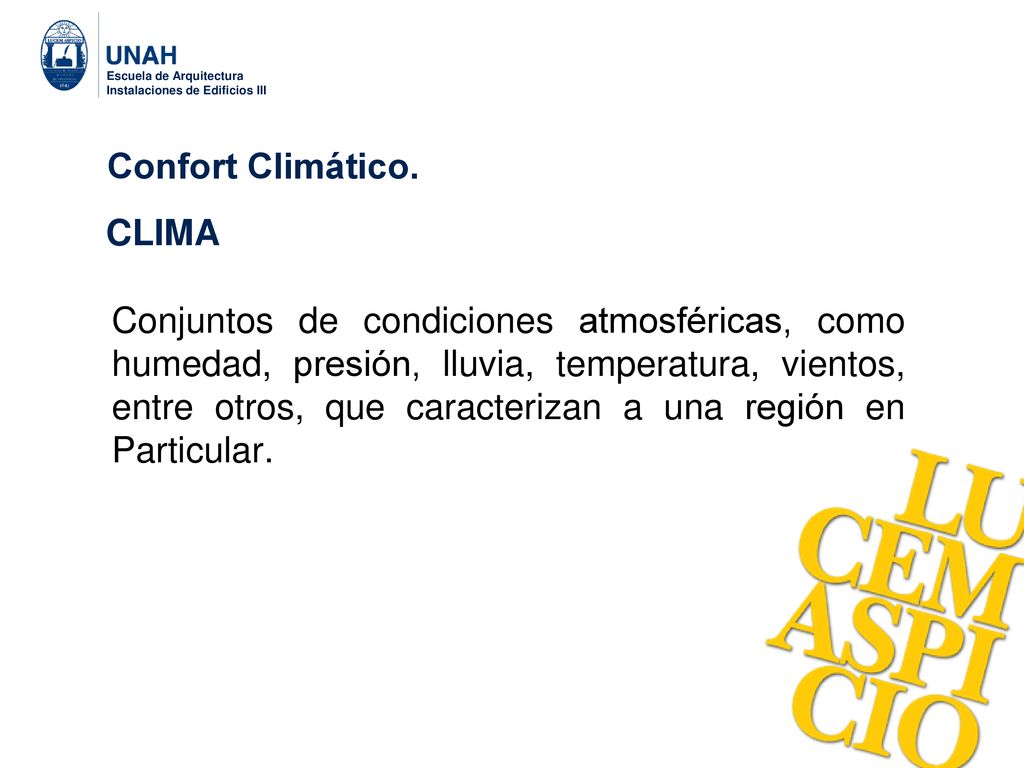

20 Confort Climático. CLIMA
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. CLIMA Conjuntos de condiciones atmosféricas, como humedad, presión, lluvia, temperatura, vientos, entre otros, que caracterizan a una región en Particular.

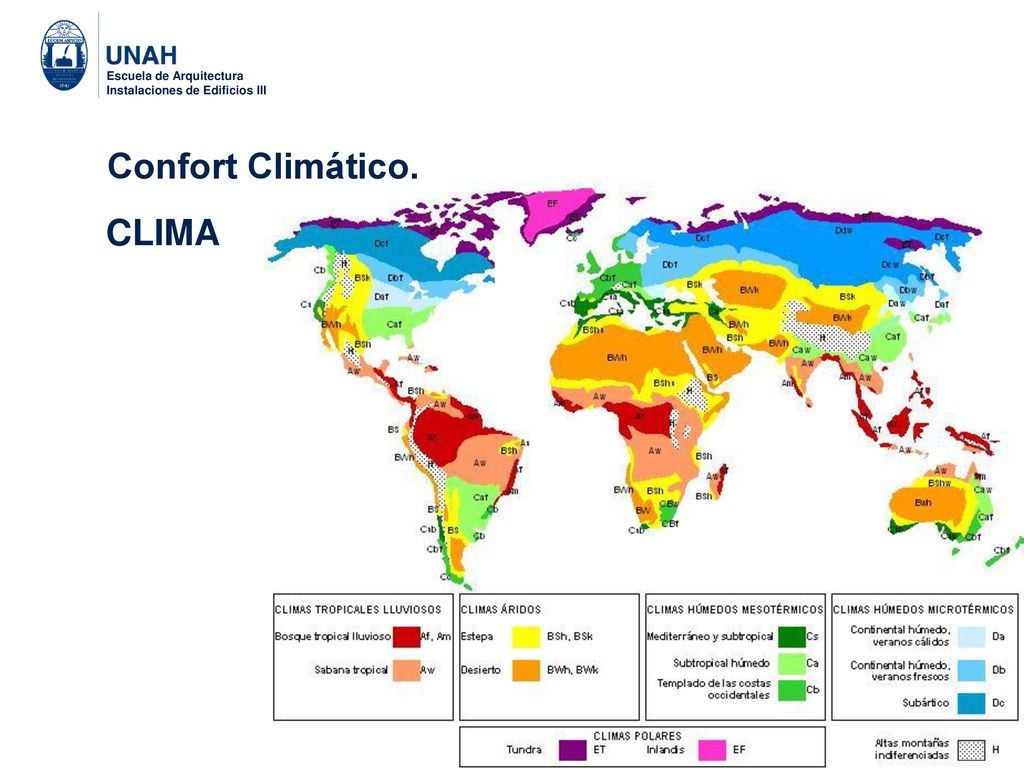

21 Confort Climático. CLIMA Escuela de Arquitectura
Instalaciones de Edificios III Confort Climático. CLIMA

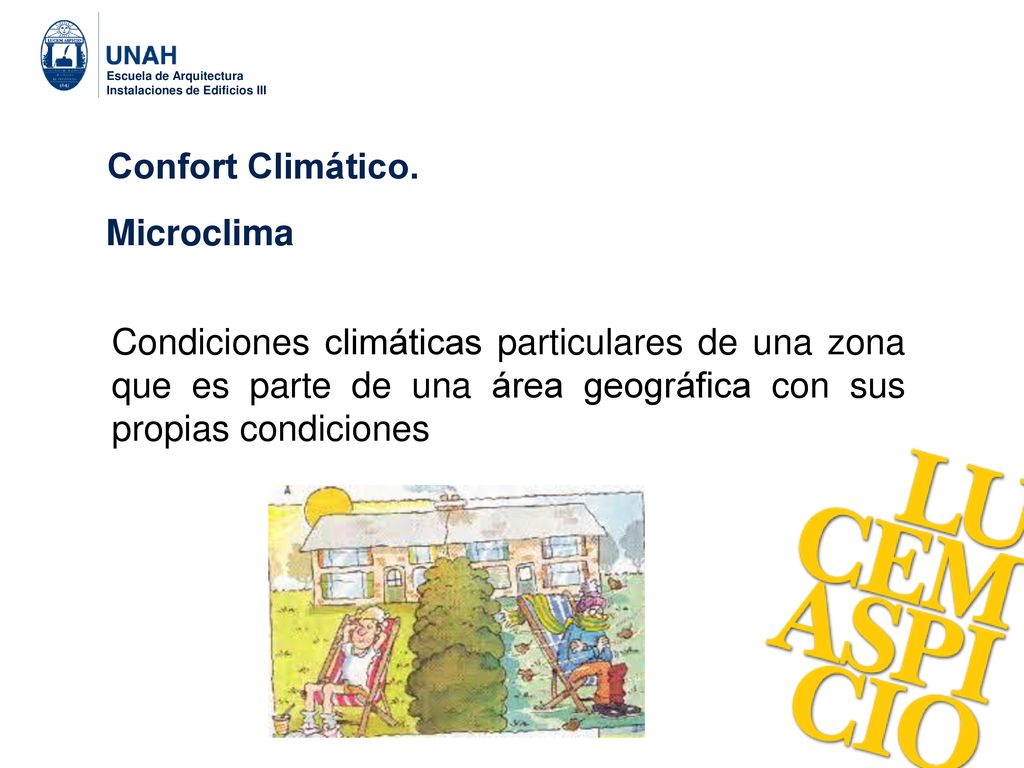

22 Confort Climático. Microclima
Escuela de Arquitectura Instalaciones de Edificios III Confort Climático. Microclima Condiciones climáticas particulares de una zona que es parte de una área geográfica con sus propias condiciones

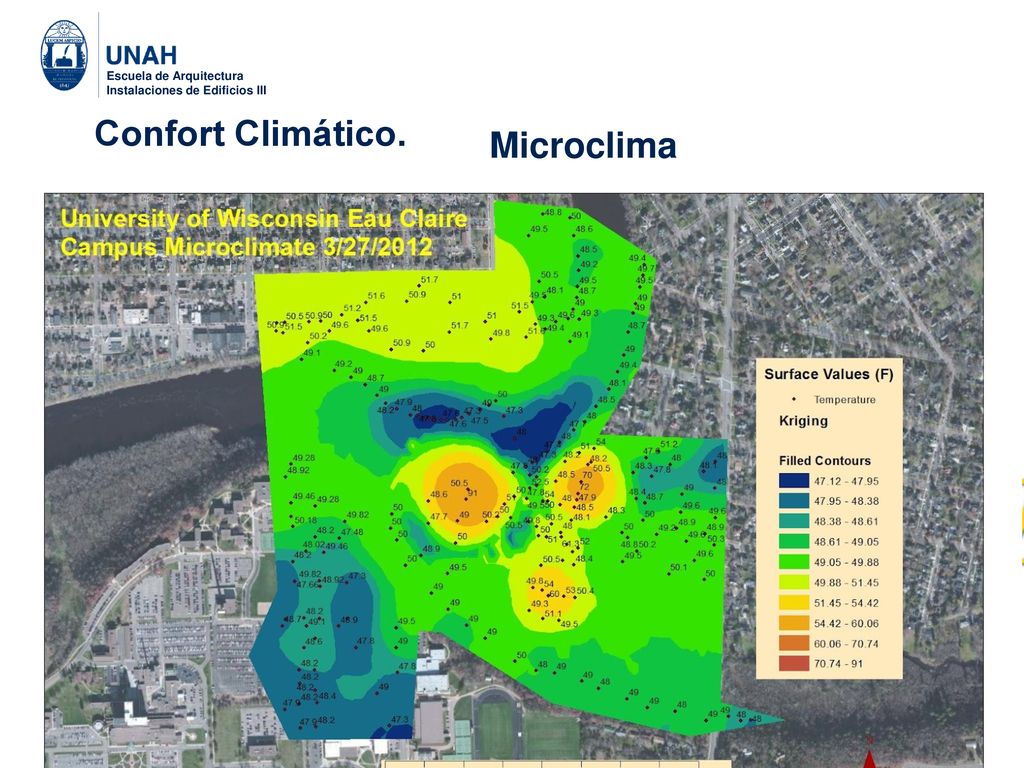

23 Confort Climático. Microclima Escuela de Arquitectura
Instalaciones de Edificios III Confort Climático. Microclima
