Mapeo Ventana-Puerto de Visión

Presentación del tema: "Mapeo Ventana-Puerto de Visión"— Transcripción de la presentación:

1 Mapeo Ventana-Puerto de Visión

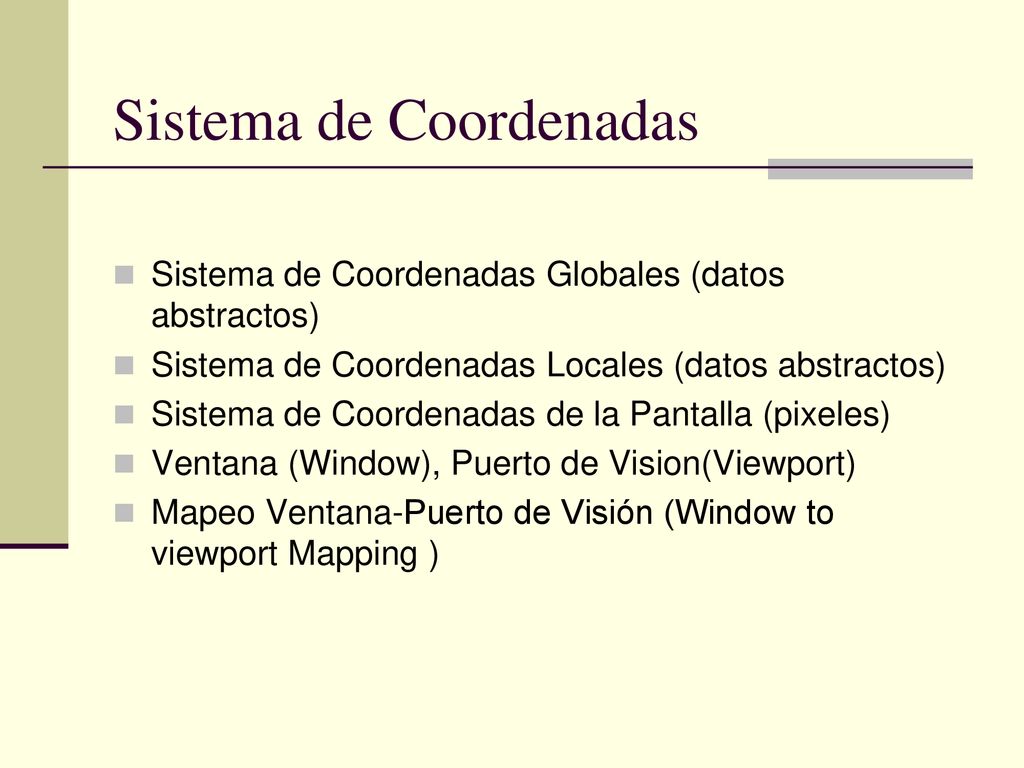

2 Sistema de Coordenadas
Sistema de Coordenadas Globales (datos abstractos) Sistema de Coordenadas Locales (datos abstractos) Sistema de Coordenadas de la Pantalla (pixeles) Ventana (Window), Puerto de Vision(Viewport) Mapeo Ventana-Puerto de Visión (Window to viewport Mapping )

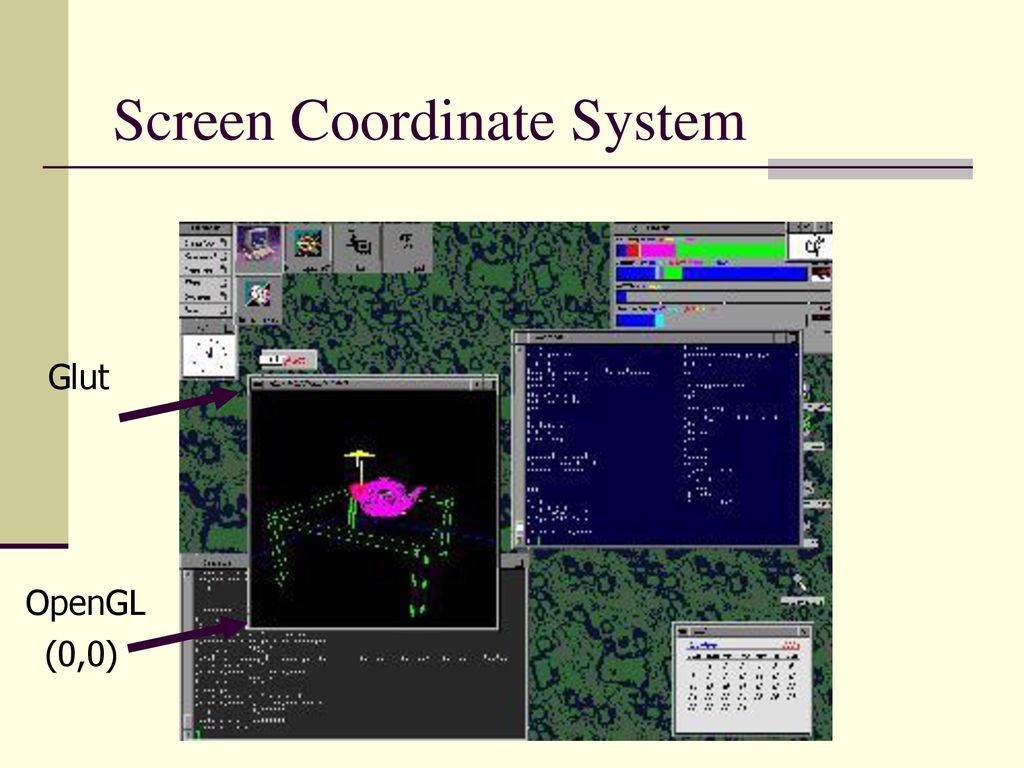

3 Screen Coordinate System
Glut OpenGL (0,0)

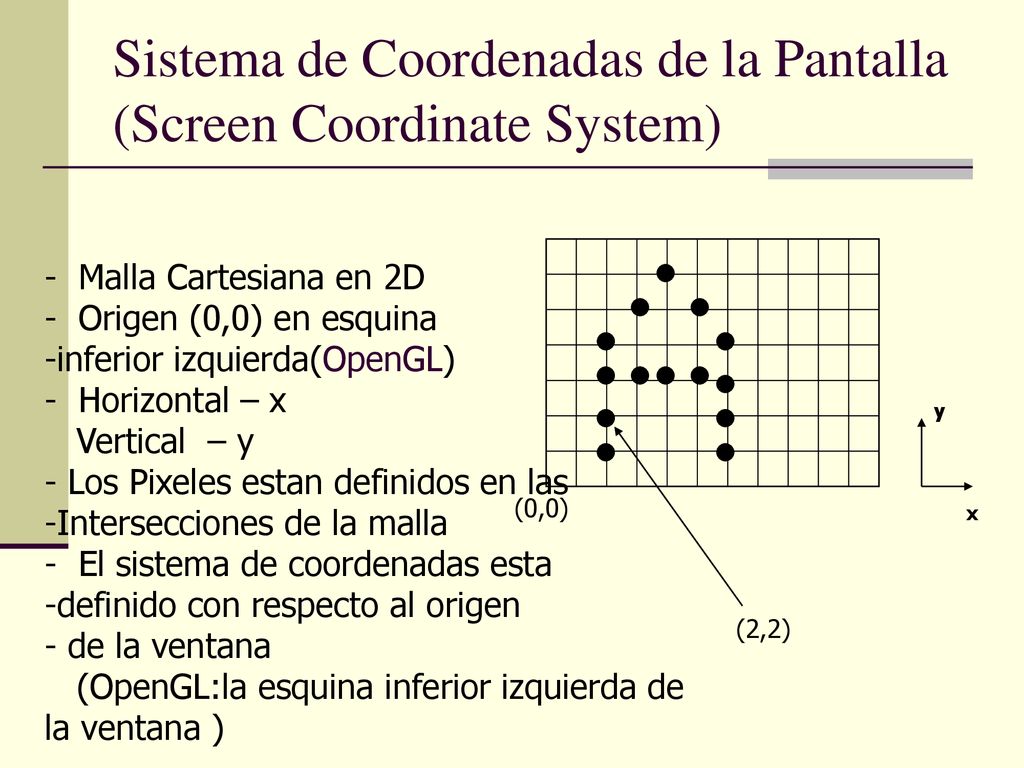

4 Sistema de Coordenadas de la Pantalla (Screen Coordinate System)
Malla Cartesiana en 2D Origen (0,0) en esquina inferior izquierda(OpenGL) Horizontal – x Vertical – y Los Pixeles estan definidos en las Intersecciones de la malla El sistema de coordenadas esta definido con respecto al origen de la ventana (OpenGL:la esquina inferior izquierda de la ventana ) y (0,0) x (2,2)

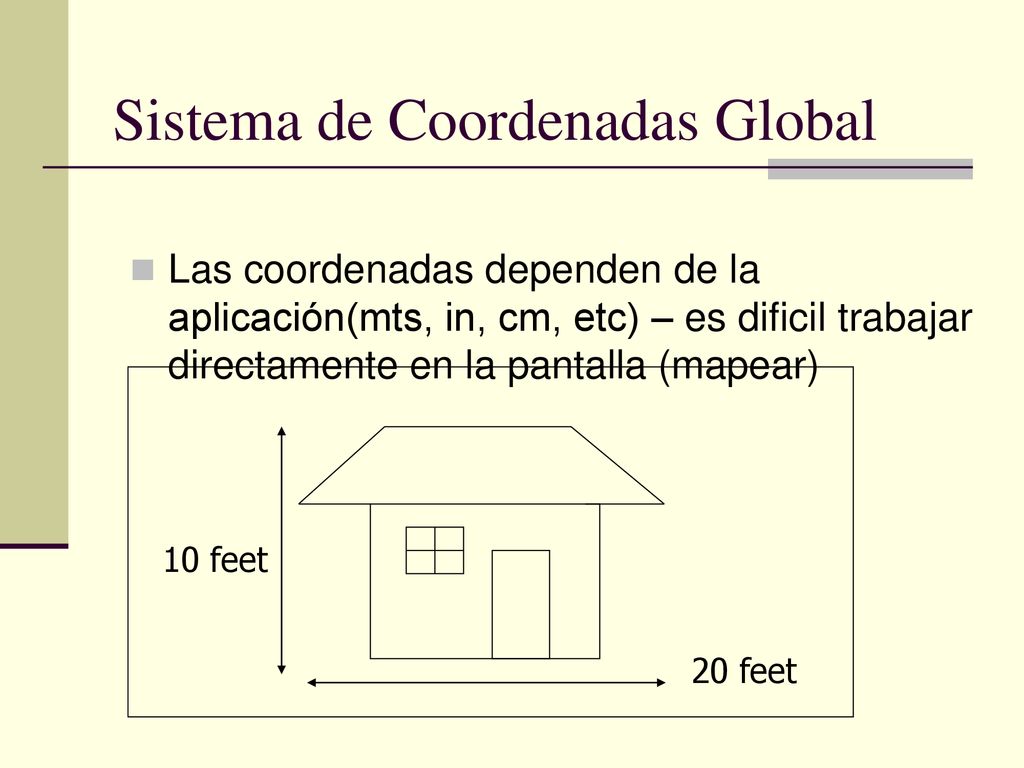

5 Sistema de Coordenadas Global
Las coordenadas dependen de la aplicación(mts, in, cm, etc) – es dificil trabajar directamente en la pantalla (mapear) 10 feet 20 feet

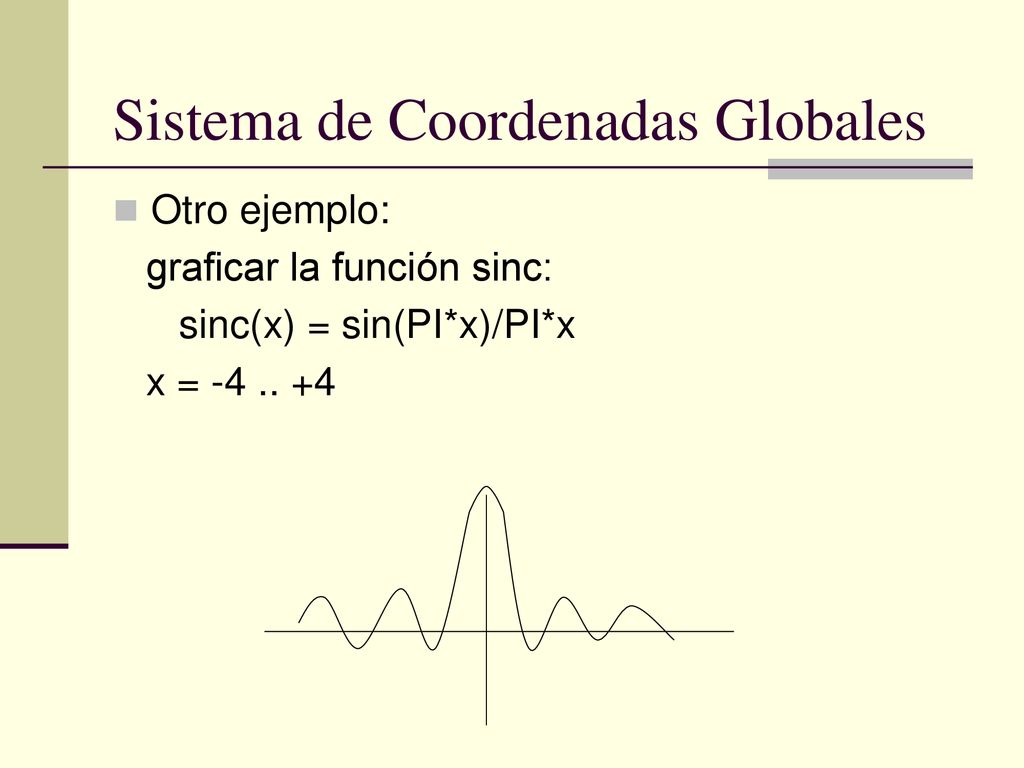

6 Sistema de Coordenadas Globales
Otro ejemplo: graficar la función sinc: sinc(x) = sin(PI*x)/PI*x x =

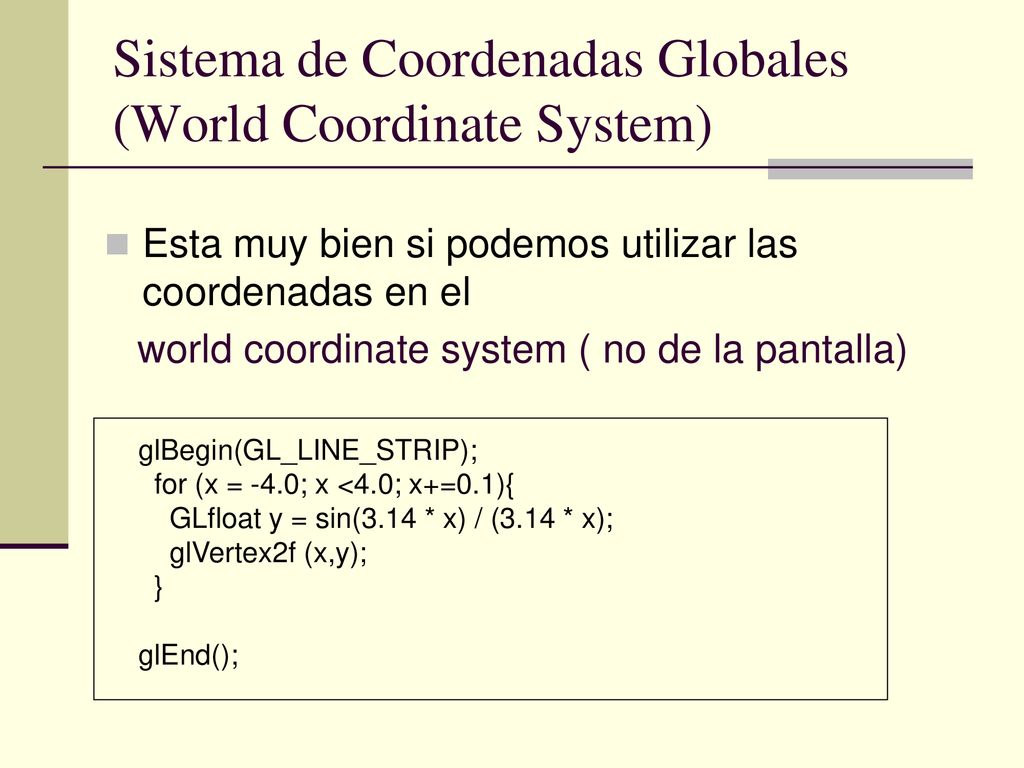

7 Sistema de Coordenadas Globales (World Coordinate System)
Esta muy bien si podemos utilizar las coordenadas en el world coordinate system ( no de la pantalla) glBegin(GL_LINE_STRIP); for (x = -4.0; x <4.0; x+=0.1){ GLfloat y = sin(3.14 * x) / (3.14 * x); glVertex2f (x,y); } glEnd();

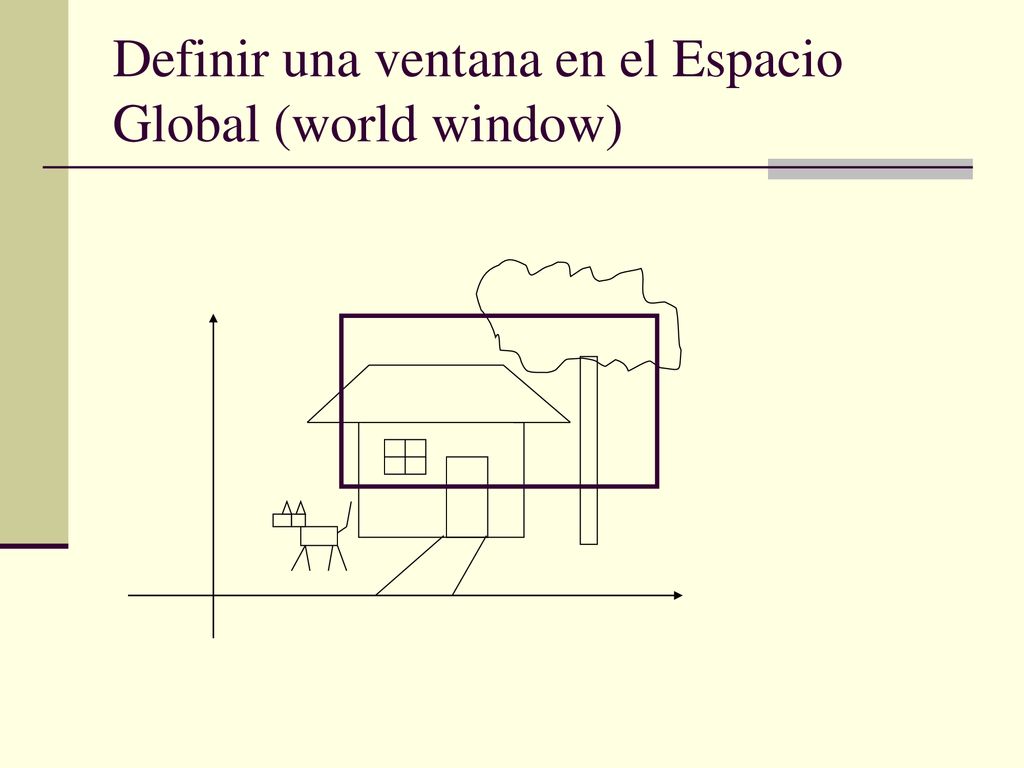

8 Definir una ventana en el Espacio Global (world window)

9 Ventana (World Window)
World window – una region rectangular en el espacio global que define lo que se va a desplegar W_B W_T Definido por W_L, W_R, W_B, W_T W_L W_R Usar en OpenGL el comando: gluOrtho2D(left,right,bottom, top)

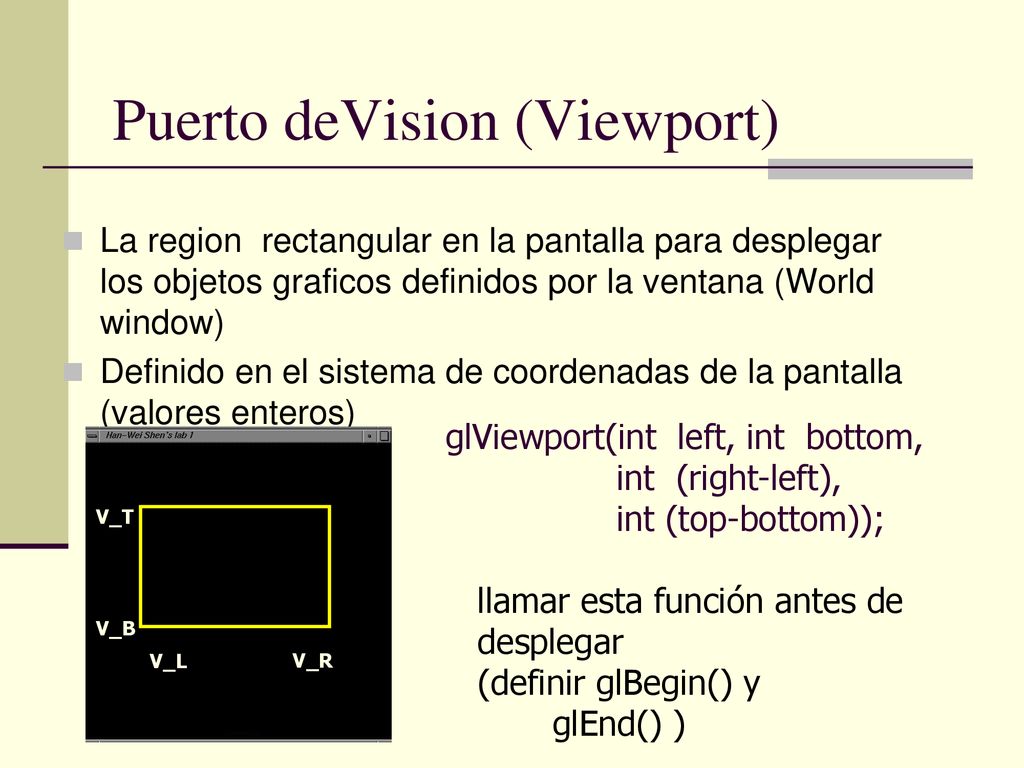

10 Puerto deVision (Viewport)
La region rectangular en la pantalla para desplegar los objetos graficos definidos por la ventana (World window) Definido en el sistema de coordenadas de la pantalla (valores enteros) glViewport(int left, int bottom, int (right-left), int (top-bottom)); llamar esta función antes de desplegar (definir glBegin() y glEnd() ) V_L V_R V_B V_T

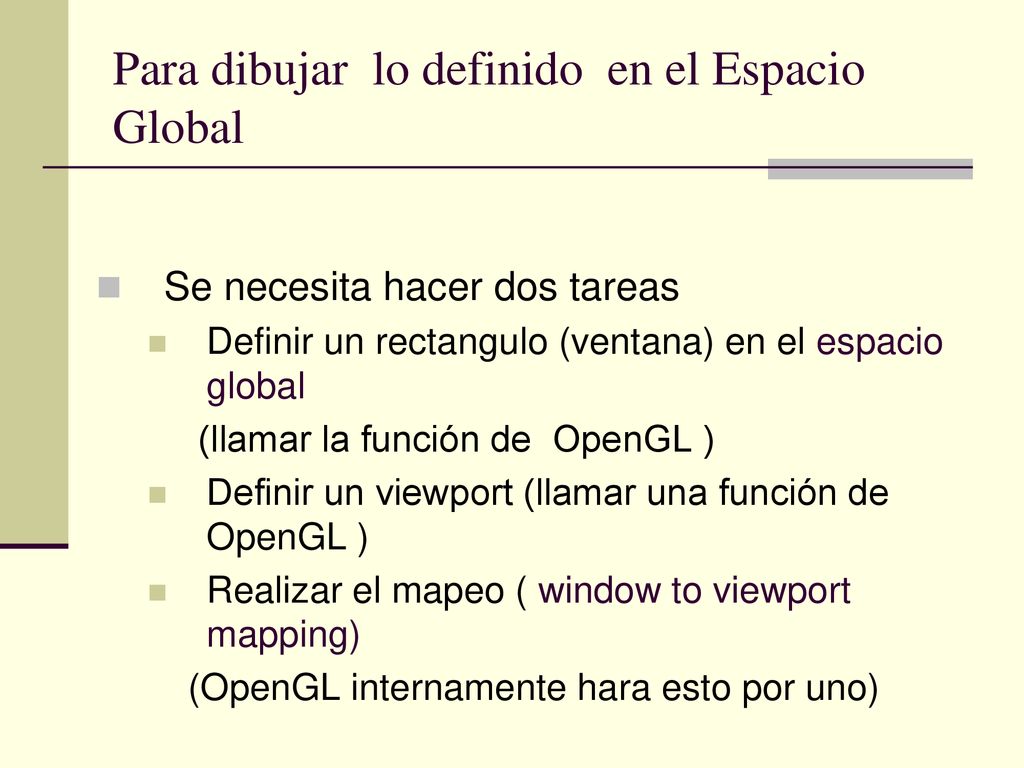

11 Para dibujar lo definido en el Espacio Global
Se necesita hacer dos tareas Definir un rectangulo (ventana) en el espacio global (llamar la función de OpenGL ) Definir un viewport (llamar una función de OpenGL ) Realizar el mapeo ( window to viewport mapping) (OpenGL internamente hara esto por uno)

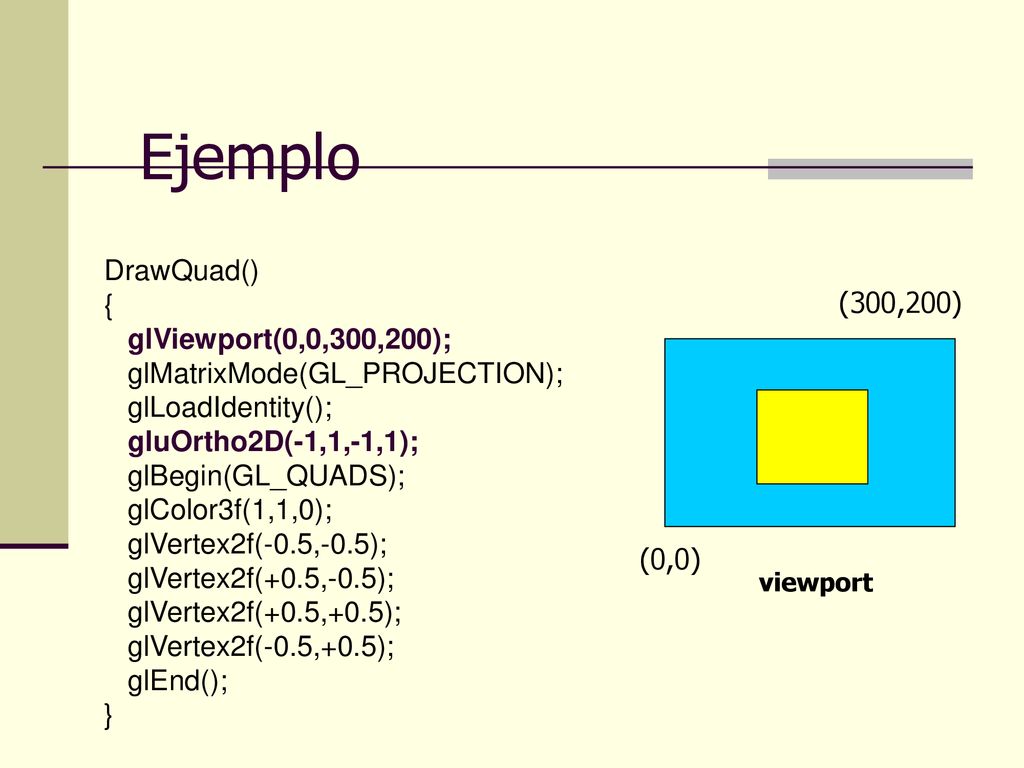

12 Ejemplo DrawQuad() { glViewport(0,0,300,200); (300,200)
glMatrixMode(GL_PROJECTION); glLoadIdentity(); gluOrtho2D(-1,1,-1,1); glBegin(GL_QUADS); glColor3f(1,1,0); glVertex2f(-0.5,-0.5); glVertex2f(+0.5,-0.5); glVertex2f(+0.5,+0.5); glVertex2f(-0.5,+0.5); glEnd(); } (300,200) (0,0) viewport

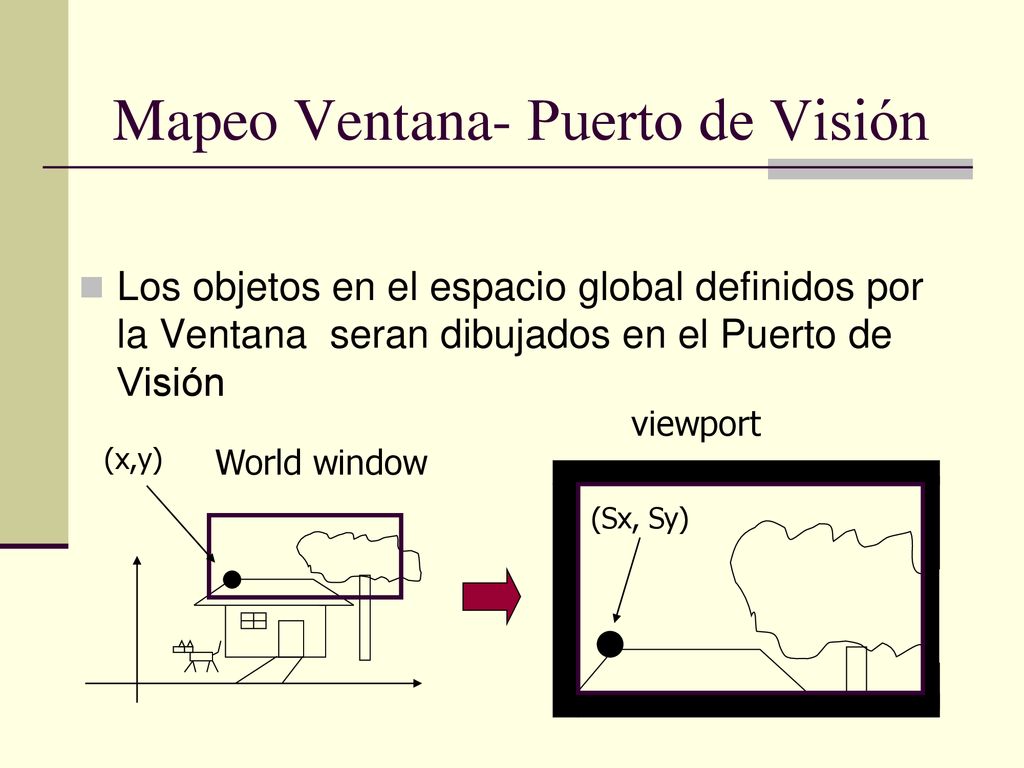

13 Mapeo Ventana- Puerto de Visión
Los objetos en el espacio global definidos por la Ventana seran dibujados en el Puerto de Visión viewport (x,y) World window (Sx, Sy)

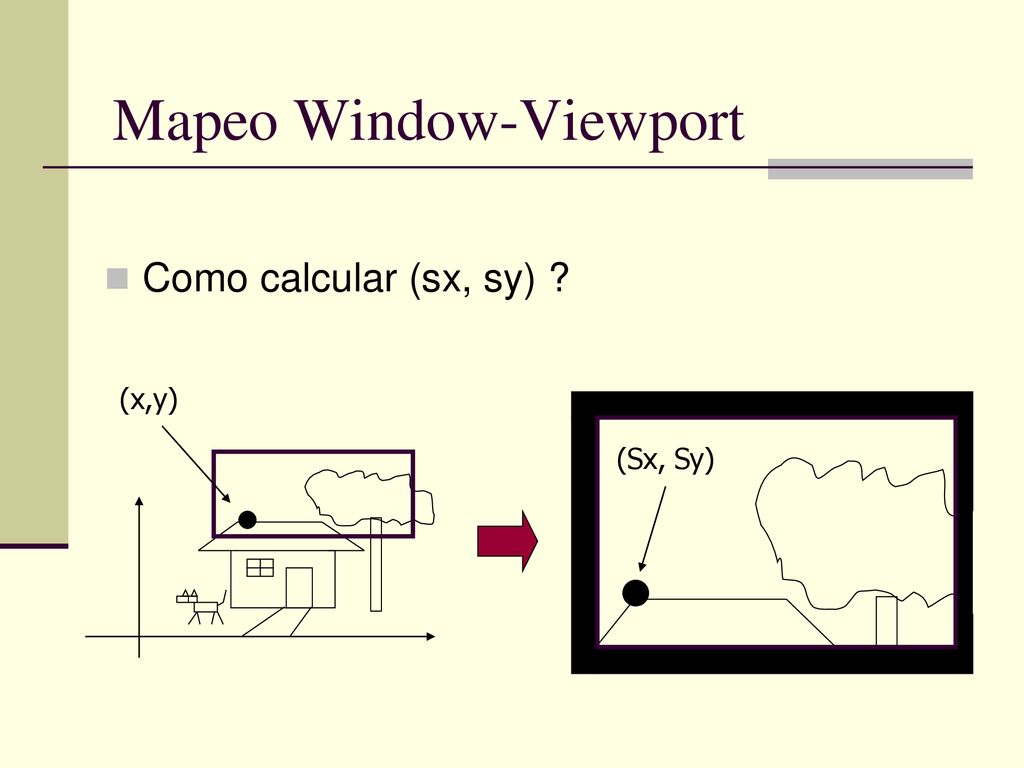

14 Mapeo Window-Viewport
Como calcular (sx, sy) ? (x,y) (Sx, Sy)

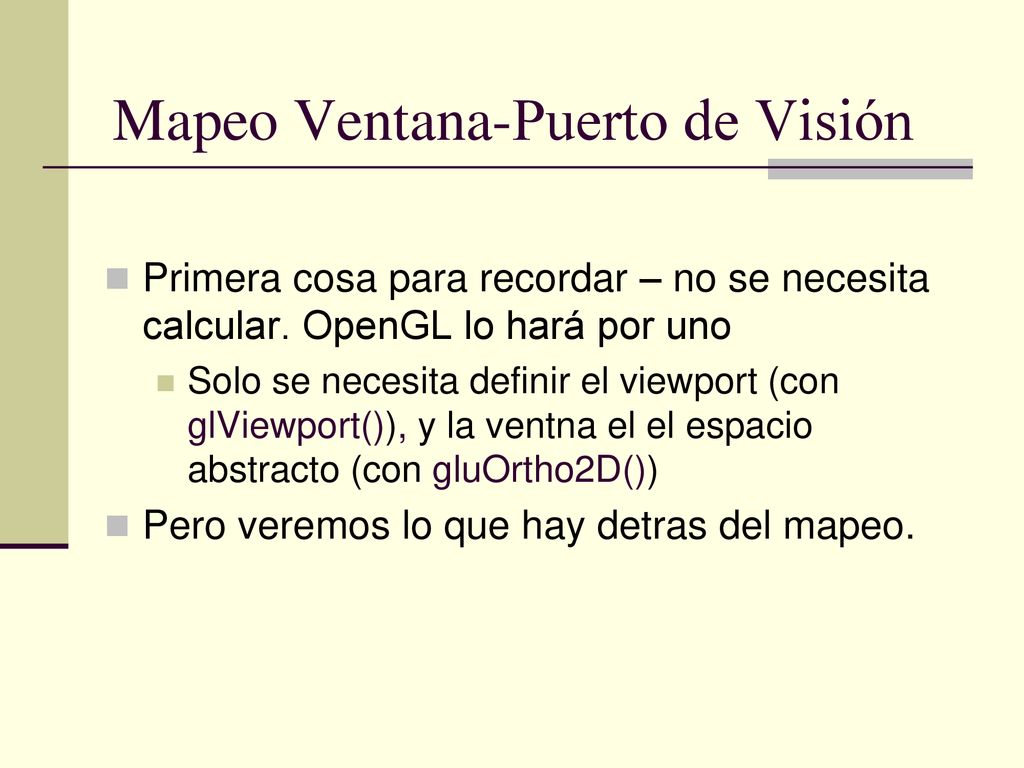

15 Mapeo Ventana-Puerto de Visión
Primera cosa para recordar – no se necesita calcular. OpenGL lo hará por uno Solo se necesita definir el viewport (con glViewport()), y la ventna el el espacio abstracto (con gluOrtho2D()) Pero veremos lo que hay detras del mapeo.

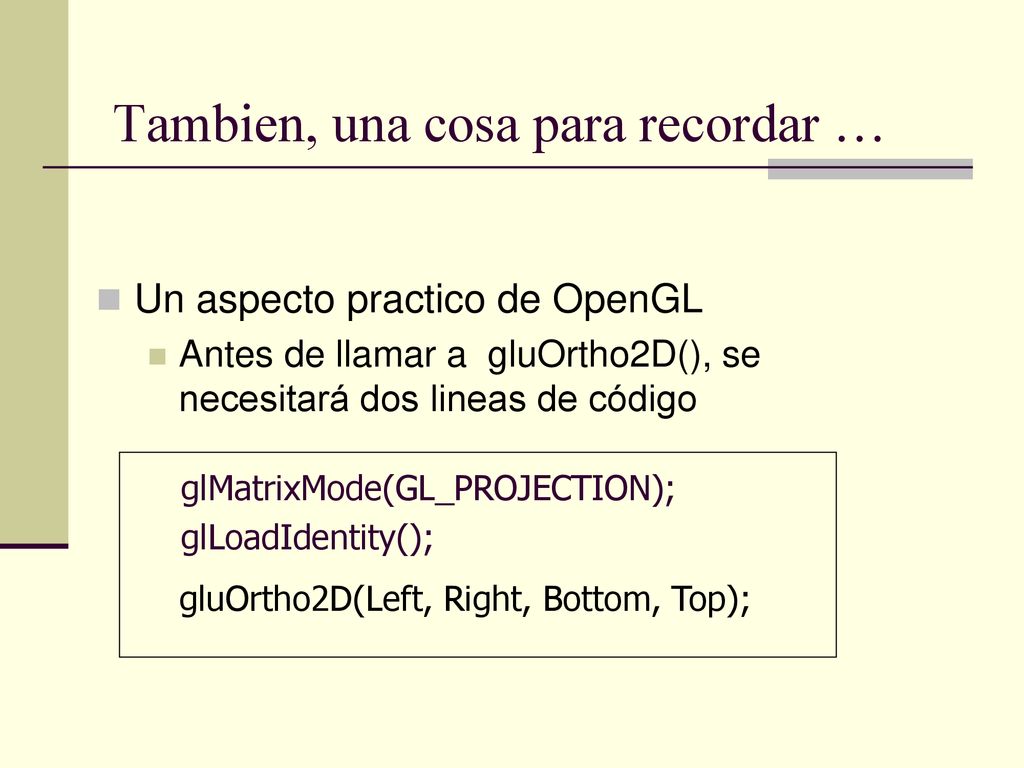

16 Tambien, una cosa para recordar …
Un aspecto practico de OpenGL Antes de llamar a gluOrtho2D(), se necesitará dos lineas de código glMatrixMode(GL_PROJECTION); glLoadIdentity(); gluOrtho2D(Left, Right, Bottom, Top);

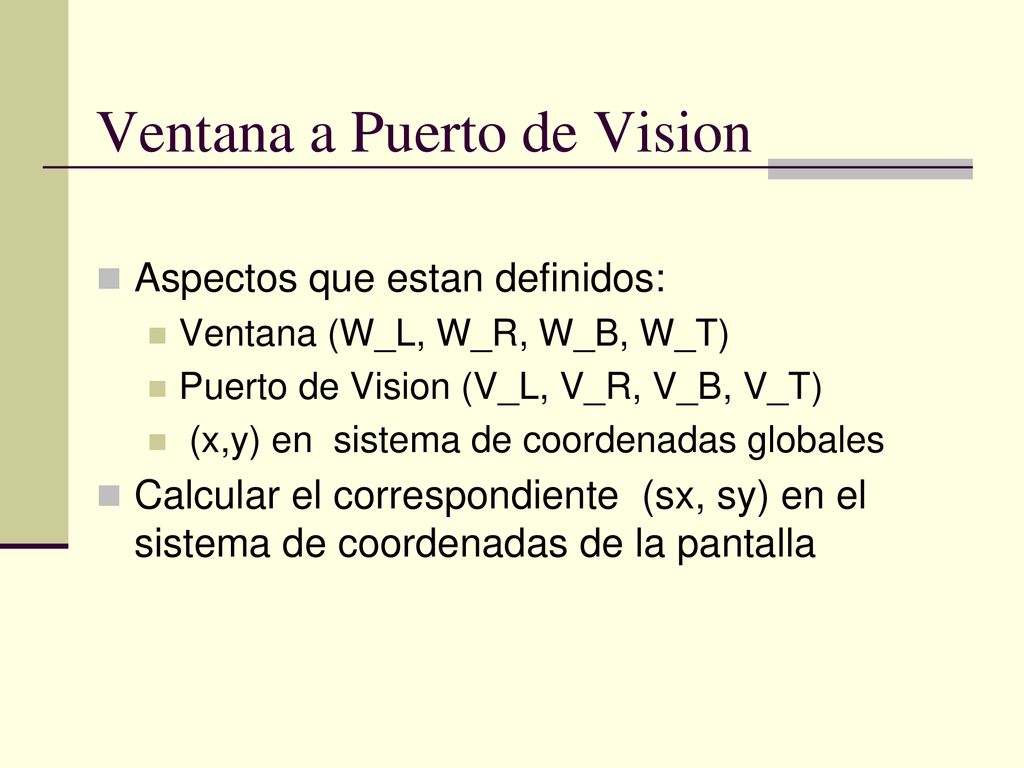

17 Ventana a Puerto de Vision
Aspectos que estan definidos: Ventana (W_L, W_R, W_B, W_T) Puerto de Vision (V_L, V_R, V_B, V_T) (x,y) en sistema de coordenadas globales Calcular el correspondiente (sx, sy) en el sistema de coordenadas de la pantalla

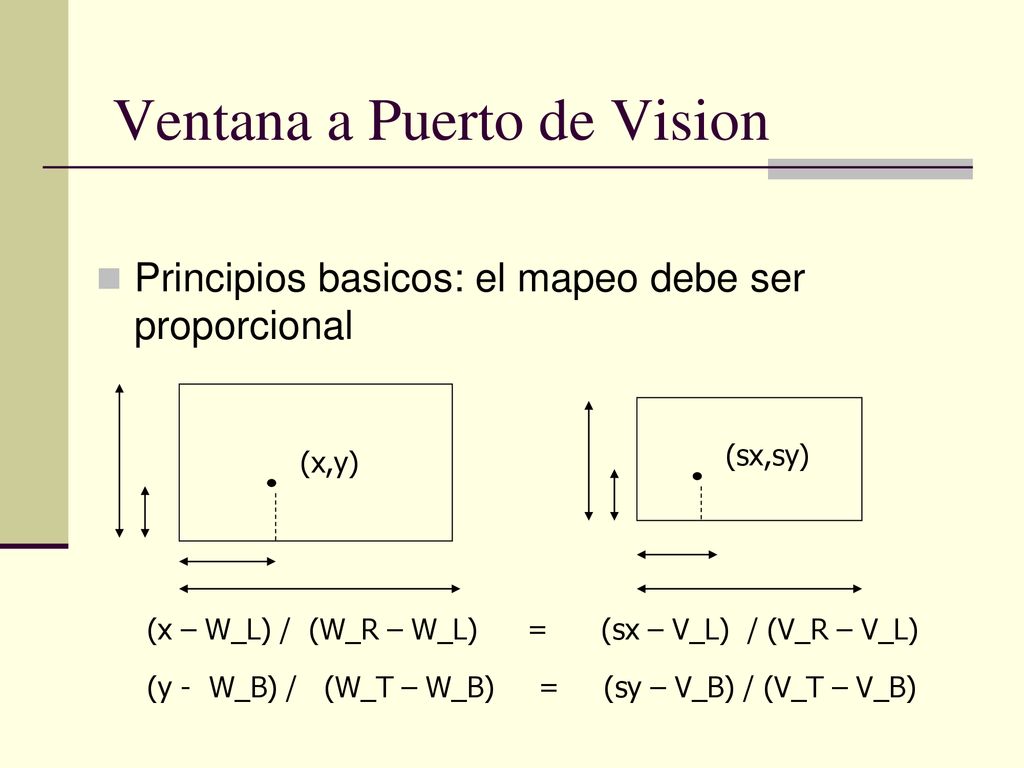

18 Ventana a Puerto de Vision
Principios basicos: el mapeo debe ser proporcional (x,y) (sx,sy) (x – W_L) / (W_R – W_L) = (sx – V_L) / (V_R – V_L) (y - W_B) / (W_T – W_B) = (sy – V_B) / (V_T – V_B)

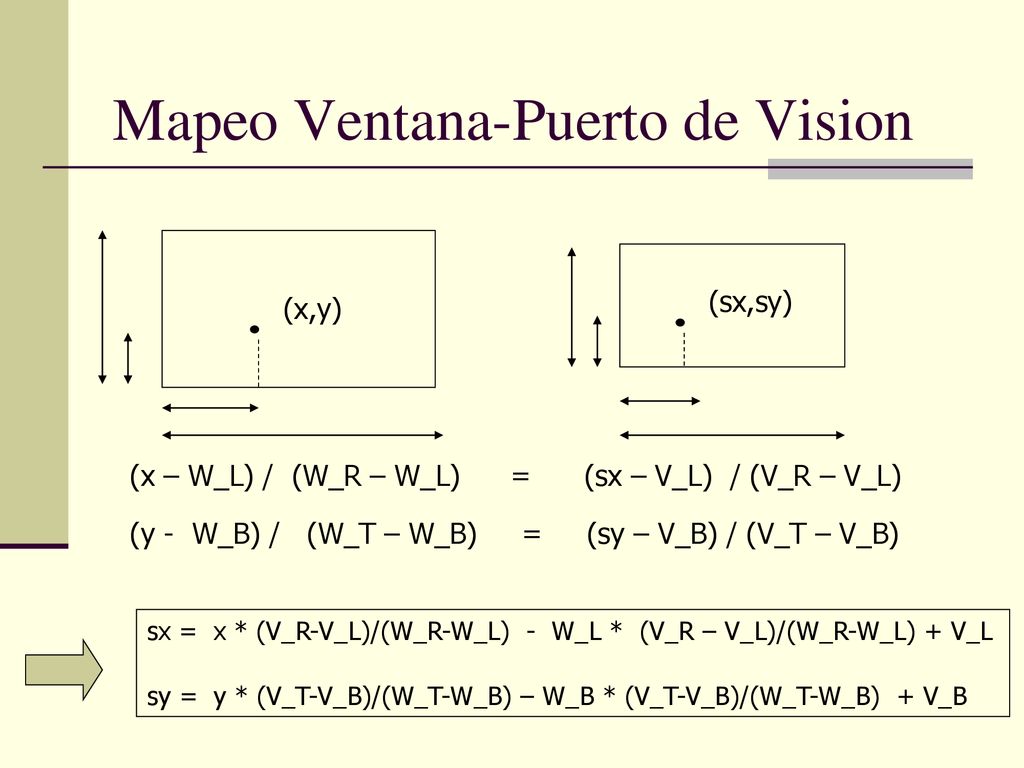

19 Mapeo Ventana-Puerto de Vision
(x,y) (sx,sy) (x – W_L) / (W_R – W_L) = (sx – V_L) / (V_R – V_L) (y - W_B) / (W_T – W_B) = (sy – V_B) / (V_T – V_B) sx = x * (V_R-V_L)/(W_R-W_L) - W_L * (V_R – V_L)/(W_R-W_L) + V_L sy = y * (V_T-V_B)/(W_T-W_B) – W_B * (V_T-V_B)/(W_T-W_B) + V_B

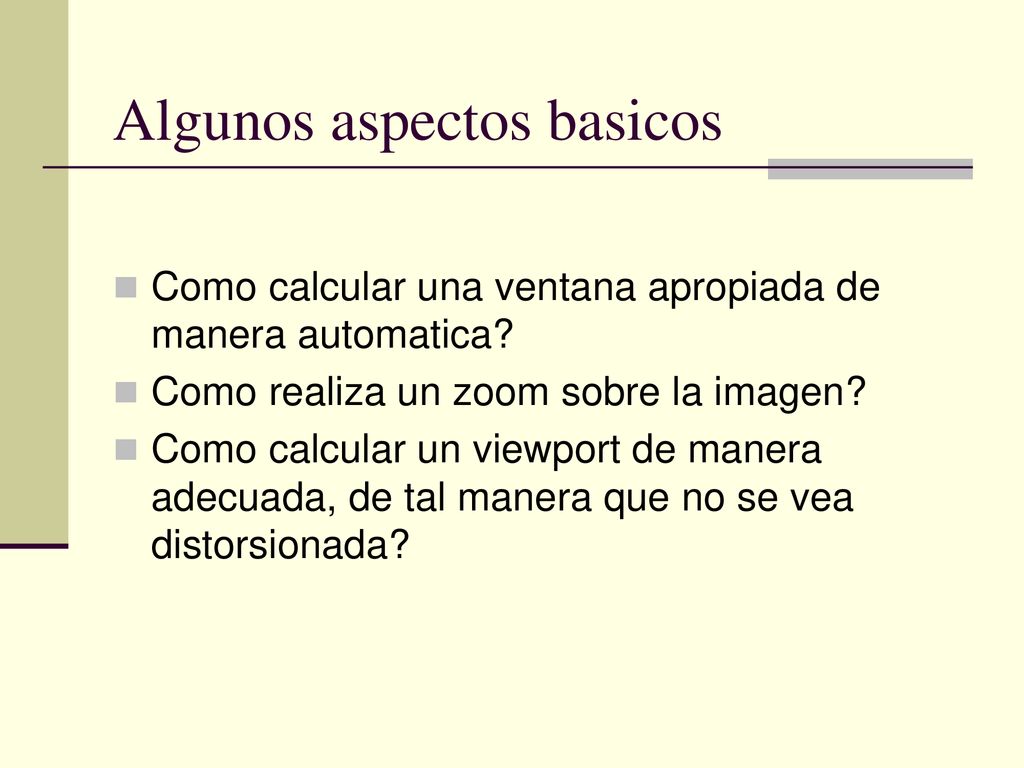

20 Algunos aspectos basicos
Como calcular una ventana apropiada de manera automatica? Como realiza un zoom sobre la imagen? Como calcular un viewport de manera adecuada, de tal manera que no se vea distorsionada?

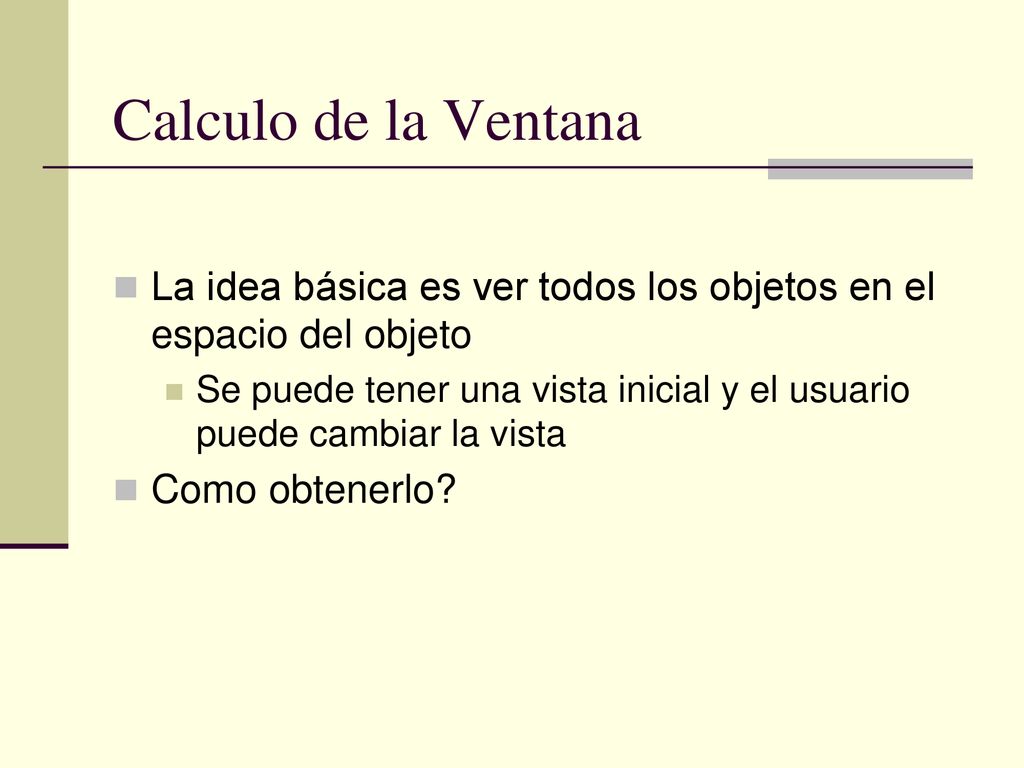

21 Calculo de la Ventana La idea básica es ver todos los objetos en el espacio del objeto Se puede tener una vista inicial y el usuario puede cambiar la vista Como obtenerlo?

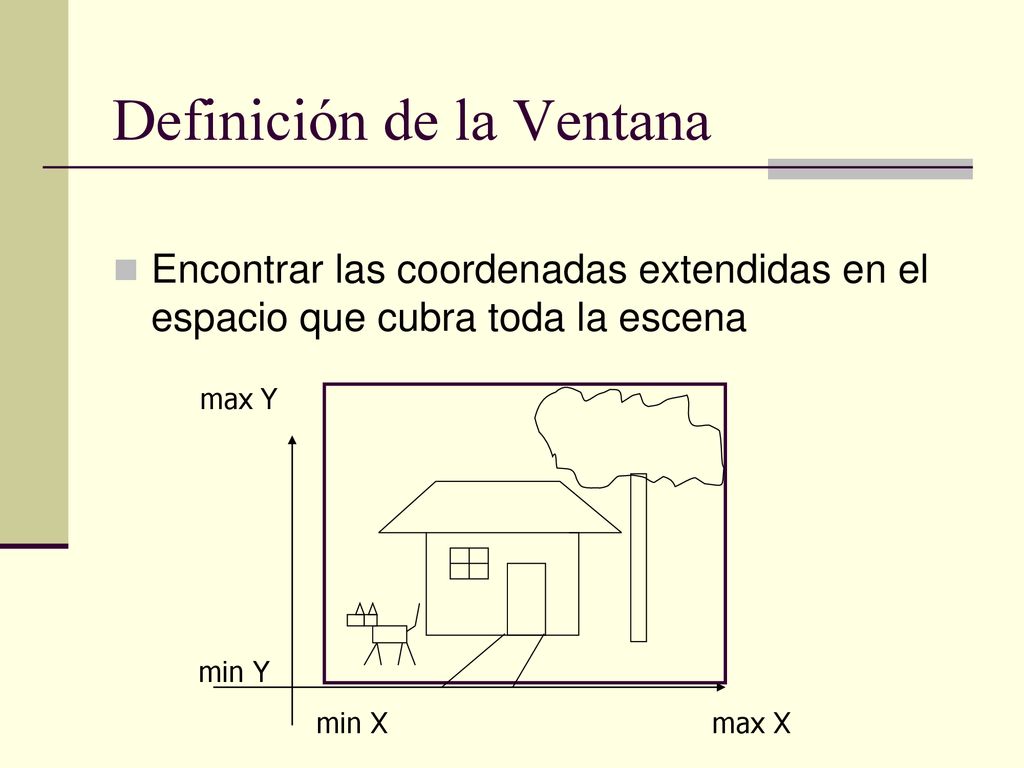

22 Definición de la Ventana
Encontrar las coordenadas extendidas en el espacio que cubra toda la escena min X max X min Y max Y

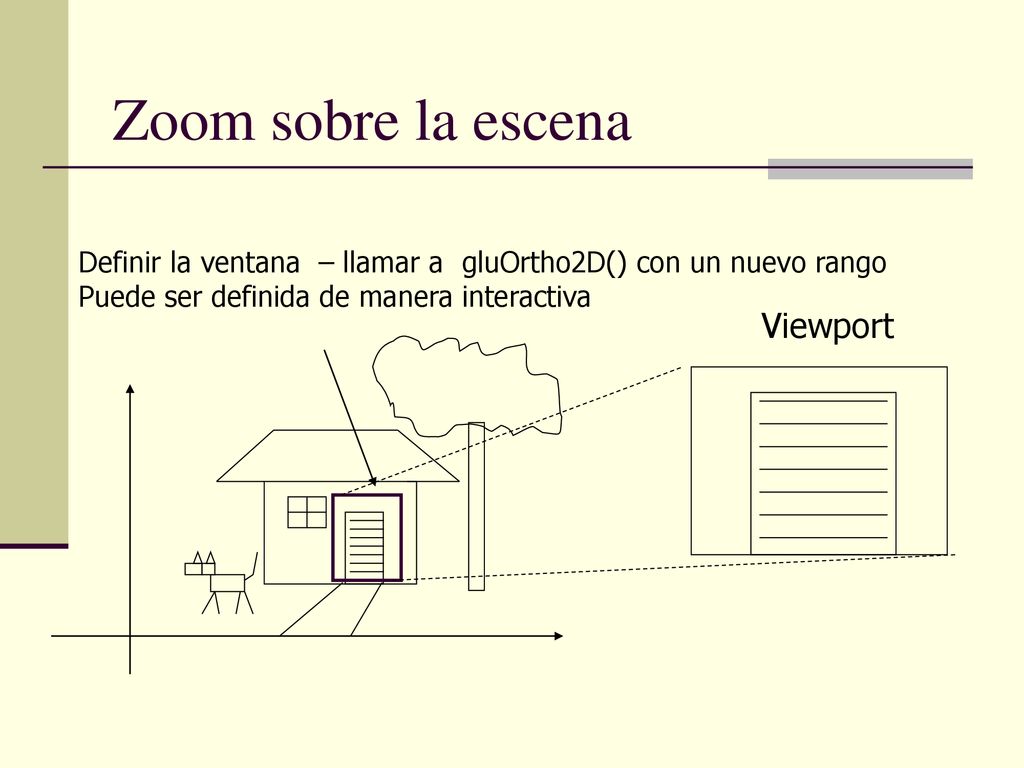

23 Zoom sobre la escena Viewport
Definir la ventana – llamar a gluOrtho2D() con un nuevo rango Puede ser definida de manera interactiva Viewport

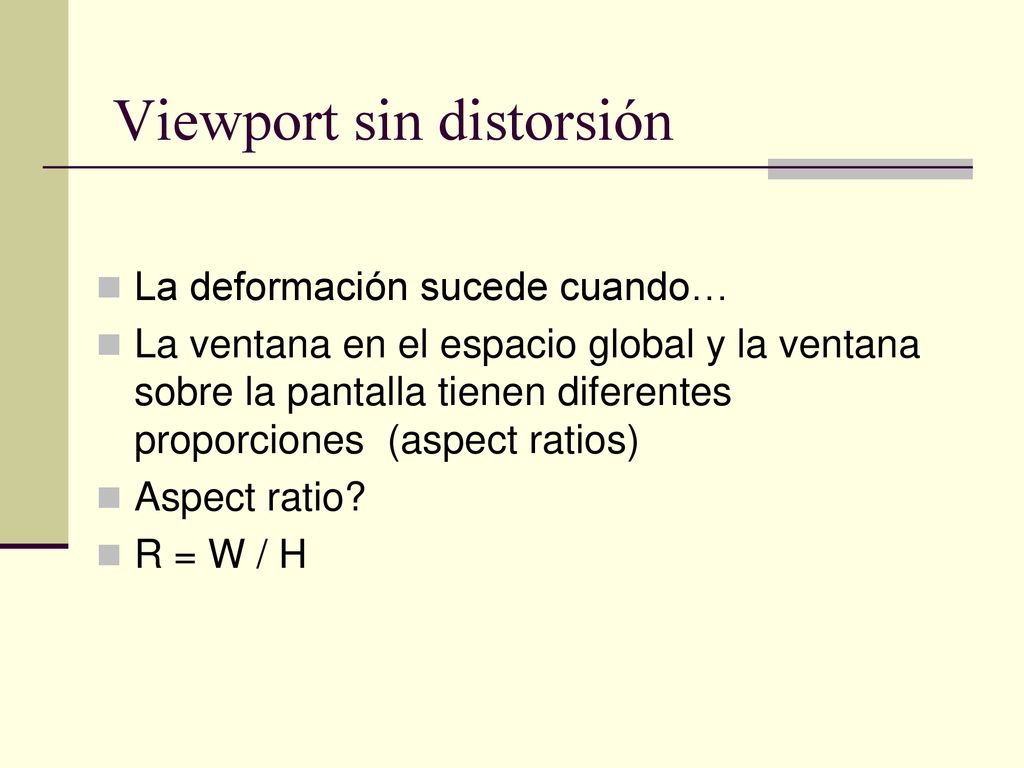

24 Viewport sin distorsión
La deformación sucede cuando… La ventana en el espacio global y la ventana sobre la pantalla tienen diferentes proporciones (aspect ratios) Aspect ratio? R = W / H

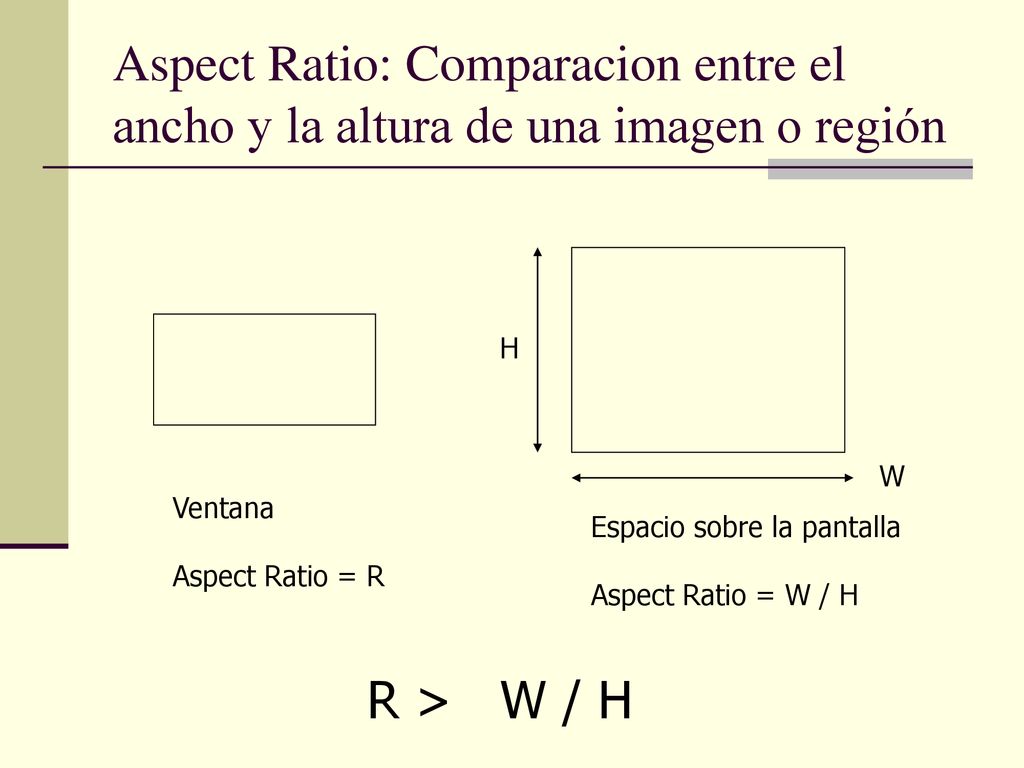

25 Aspect Ratio: Comparacion entre el ancho y la altura de una imagen o región
W Ventana Aspect Ratio = R Espacio sobre la pantalla Aspect Ratio = W / H R > W / H

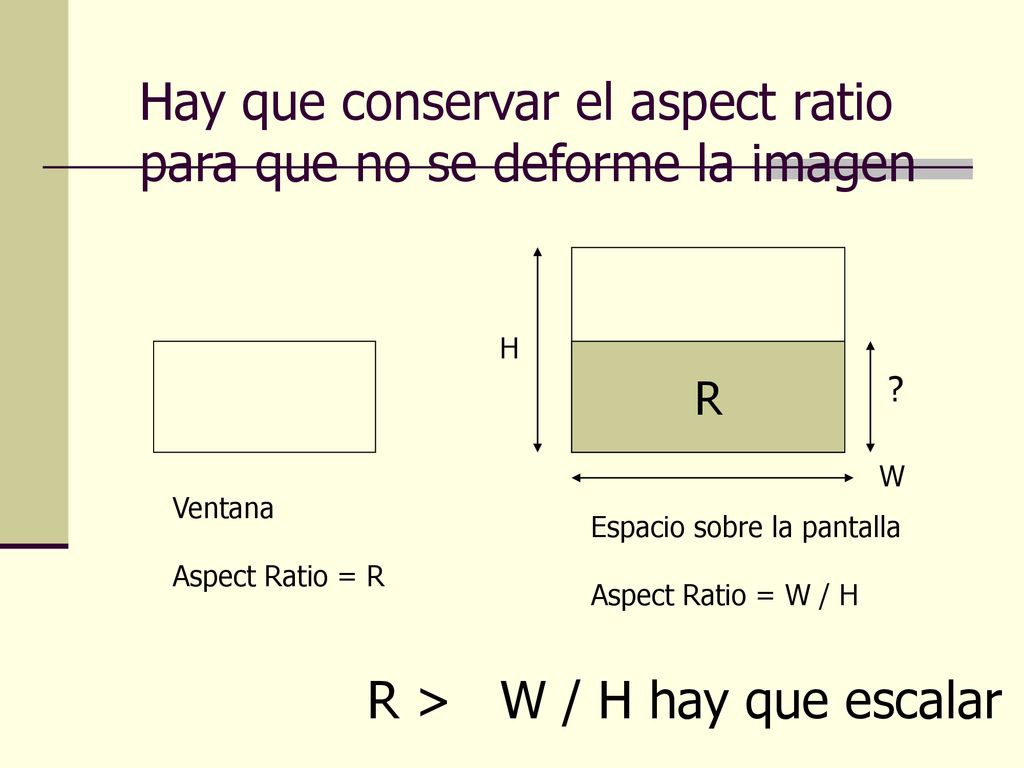

26 Hay que conservar el aspect ratio para que no se deforme la imagen
? W Ventana Aspect Ratio = R Espacio sobre la pantalla Aspect Ratio = W / H R > W / H hay que escalar

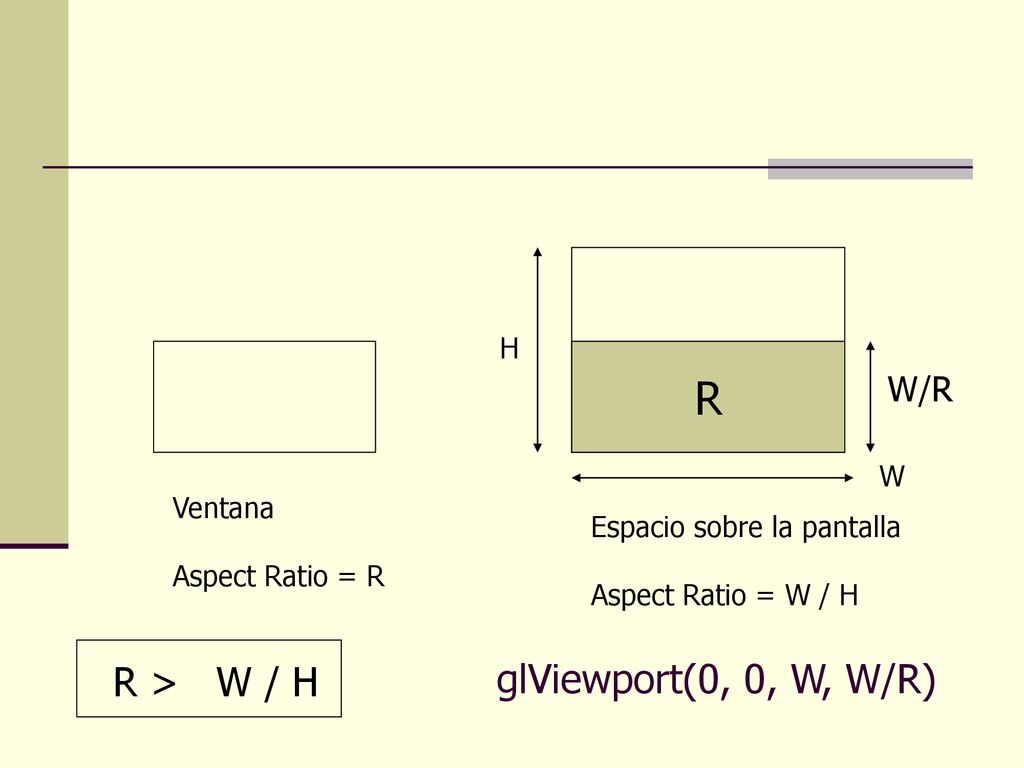

27 R R > W / H glViewport(0, 0, W, W/R) W/R H W Ventana
Aspect Ratio = R Espacio sobre la pantalla Aspect Ratio = W / H R > W / H glViewport(0, 0, W, W/R)

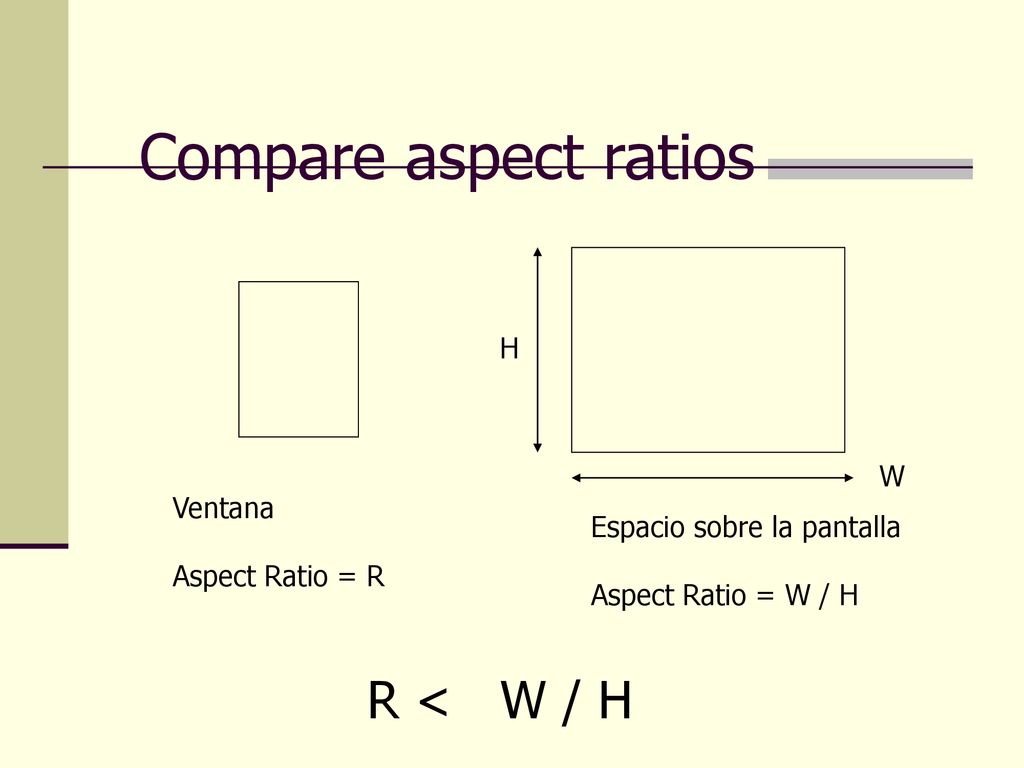

28 Compare aspect ratios R < W / H H W Ventana
Aspect Ratio = R Espacio sobre la pantalla Aspect Ratio = W / H R < W / H

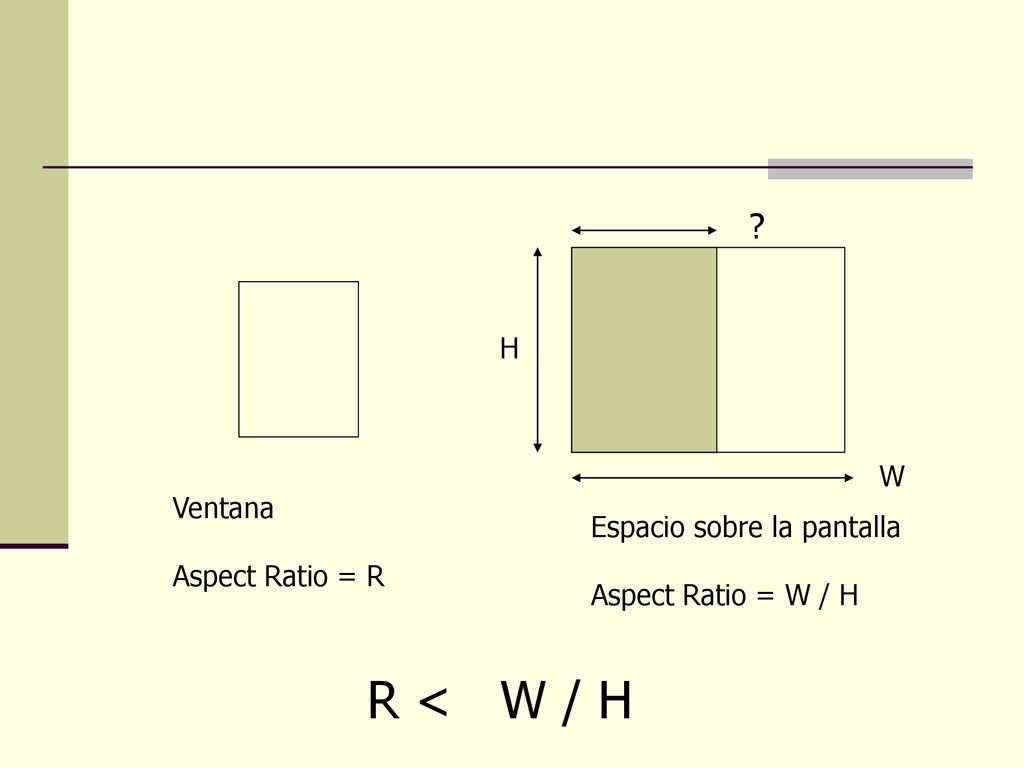

29 R < W / H ? H W Ventana Espacio sobre la pantalla Aspect Ratio = R
Aspect Ratio = W / H R < W / H

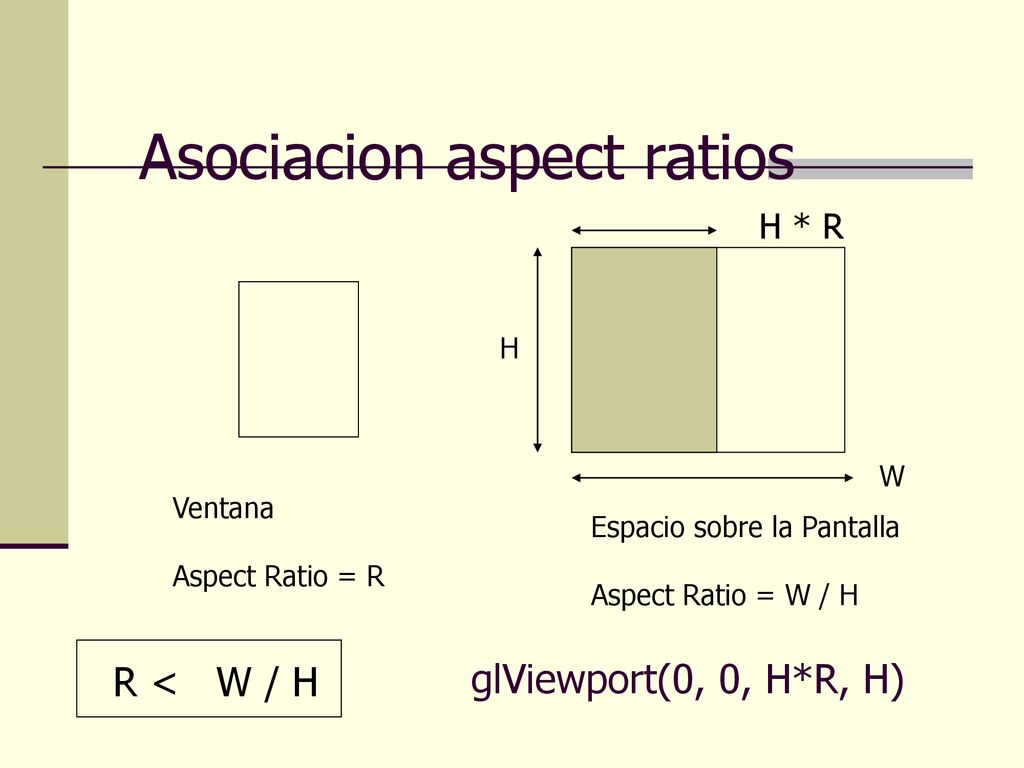

30 Asociacion aspect ratios
H * R H W Ventana Aspect Ratio = R Espacio sobre la Pantalla Aspect Ratio = W / H R < W / H glViewport(0, 0, H*R, H)

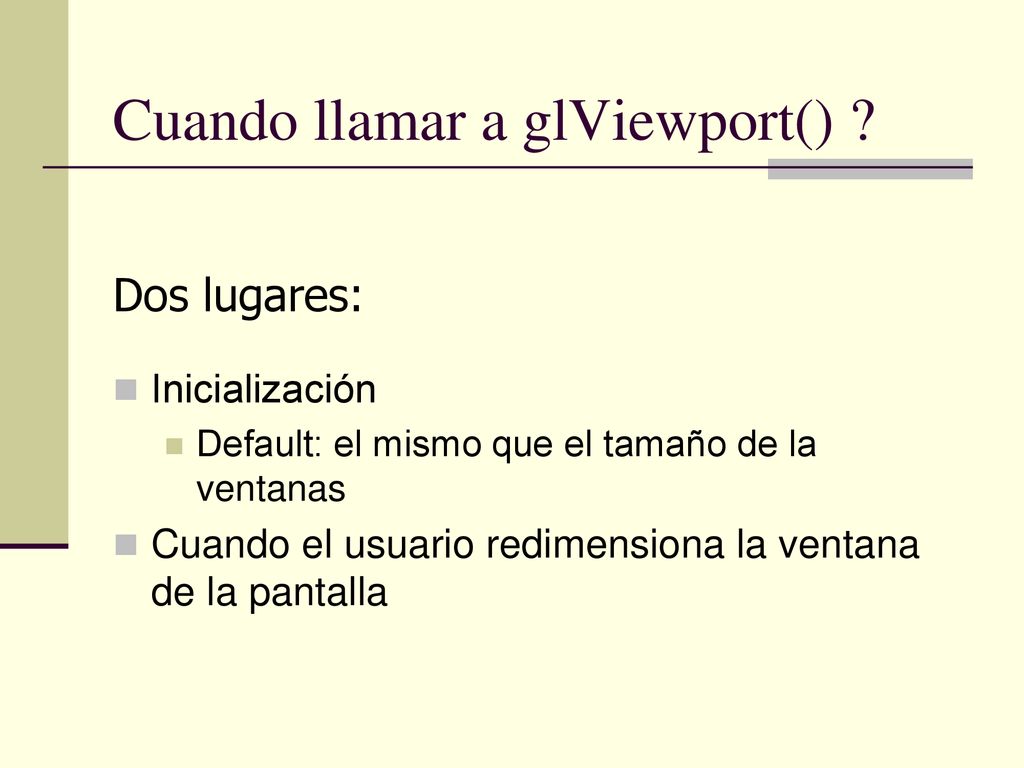

31 Cuando llamar a glViewport() ?
Dos lugares: Inicialización Default: el mismo que el tamaño de la ventanas Cuando el usuario redimensiona la ventana de la pantalla

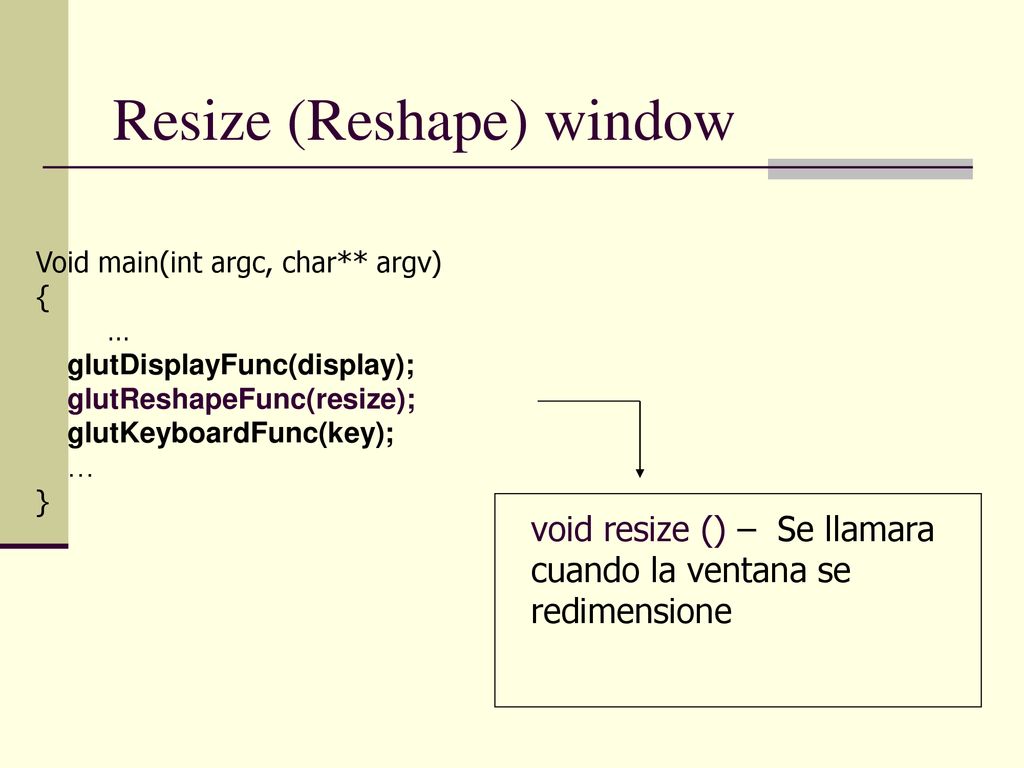

32 Resize (Reshape) window
Void main(int argc, char** argv) { … glutDisplayFunc(display); glutReshapeFunc(resize); glutKeyboardFunc(key); } void resize () – Se llamara cuando la ventana se redimensione

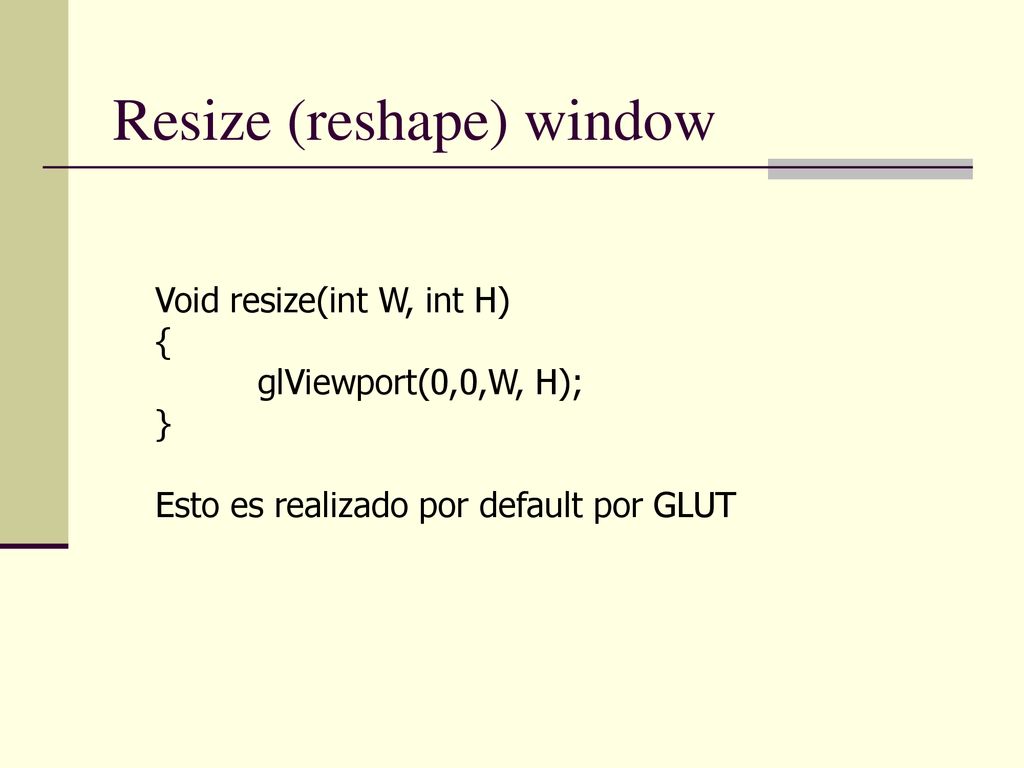

33 Resize (reshape) window
Void resize(int W, int H) { glViewport(0,0,W, H); } Esto es realizado por default por GLUT

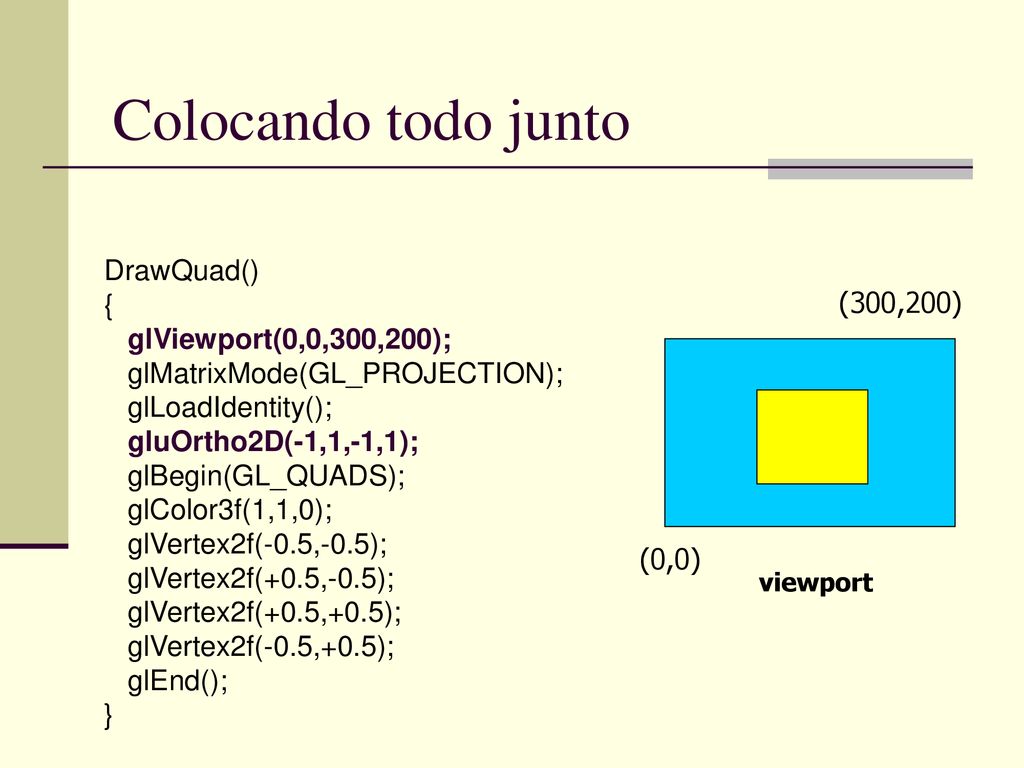

34 Colocando todo junto DrawQuad() { glViewport(0,0,300,200); (300,200)
glMatrixMode(GL_PROJECTION); glLoadIdentity(); gluOrtho2D(-1,1,-1,1); glBegin(GL_QUADS); glColor3f(1,1,0); glVertex2f(-0.5,-0.5); glVertex2f(+0.5,-0.5); glVertex2f(+0.5,+0.5); glVertex2f(-0.5,+0.5); glEnd(); } (300,200) (0,0) viewport

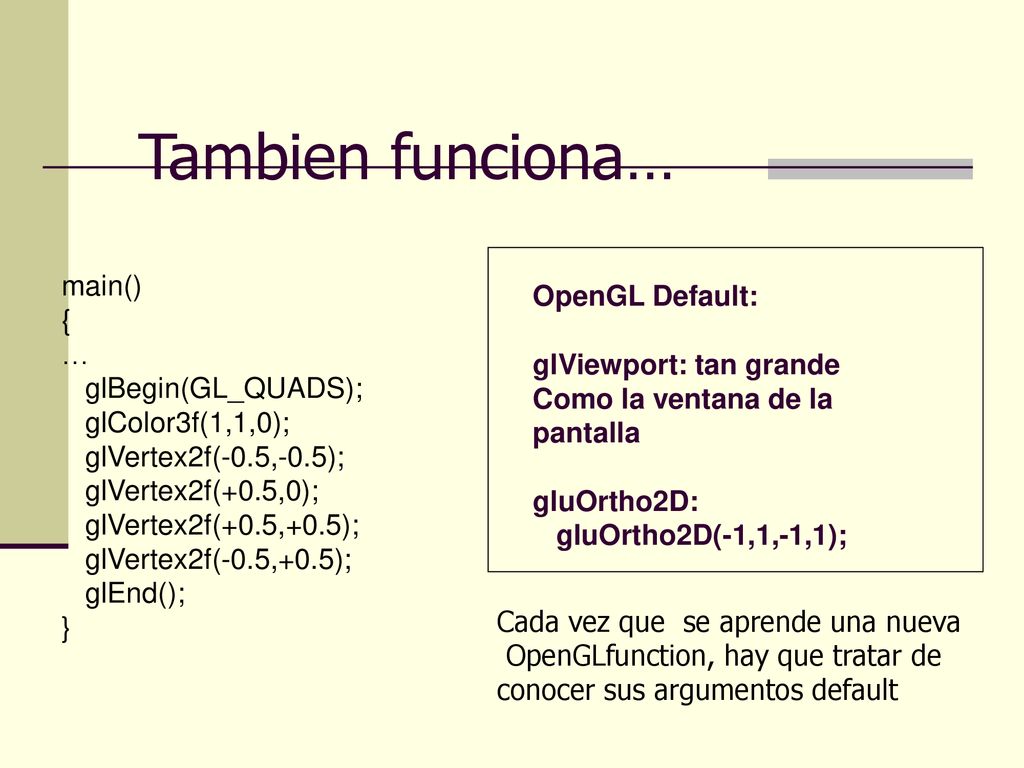

35 Tambien funciona… main() OpenGL Default: { … glViewport: tan grande
Como la ventana de la pantalla gluOrtho2D: gluOrtho2D(-1,1,-1,1); Cada vez que se aprende una nueva OpenGLfunction, hay que tratar de conocer sus argumentos default main() { … glBegin(GL_QUADS); glColor3f(1,1,0); glVertex2f(-0.5,-0.5); glVertex2f(+0.5,0); glVertex2f(+0.5,+0.5); glVertex2f(-0.5,+0.5); glEnd(); }
