Aspectos básicos de networking: Capítulo 9

Presentación del tema: "Aspectos básicos de networking: Capítulo 9"— Transcripción de la presentación:

1 Aspectos básicos de networking: Capítulo 9
Ethernet Aspectos básicos de networking: Capítulo 9

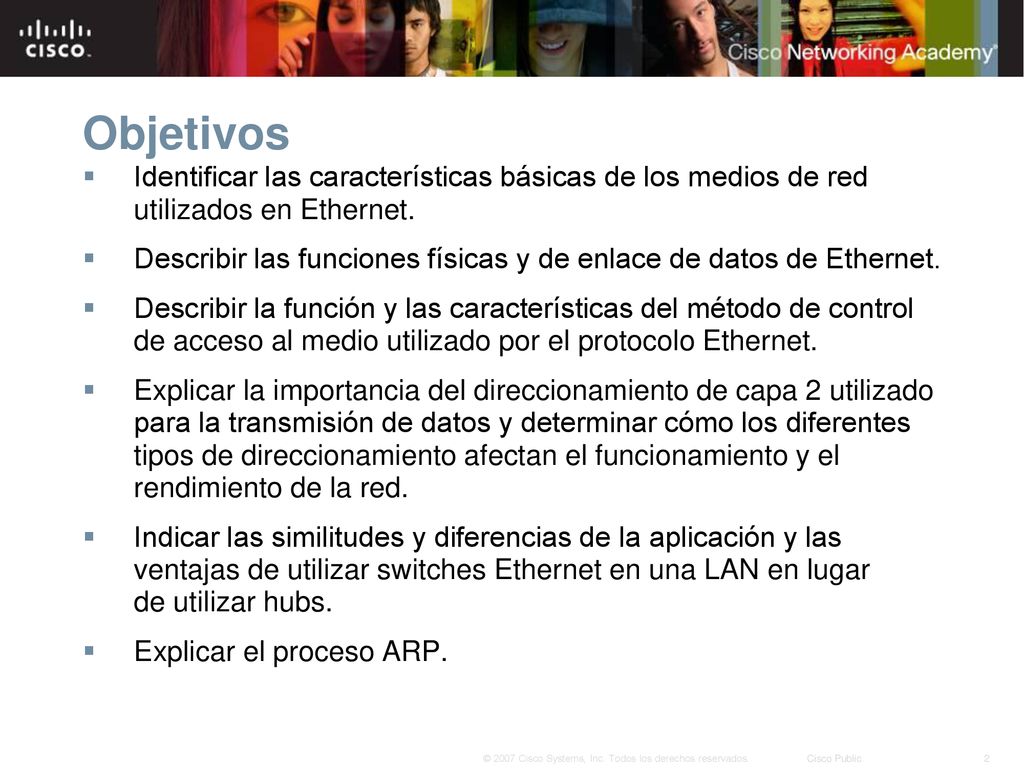

2 Objetivos Identificar las características básicas de los medios de red utilizados en Ethernet. Describir las funciones físicas y de enlace de datos de Ethernet. Describir la función y las características del método de control de acceso al medio utilizado por el protocolo Ethernet. Explicar la importancia del direccionamiento de capa 2 utilizado para la transmisión de datos y determinar cómo los diferentes tipos de direccionamiento afectan el funcionamiento y el rendimiento de la red. Indicar las similitudes y diferencias de la aplicación y las ventajas de utilizar switches Ethernet en una LAN en lugar de utilizar hubs. Explicar el proceso ARP.

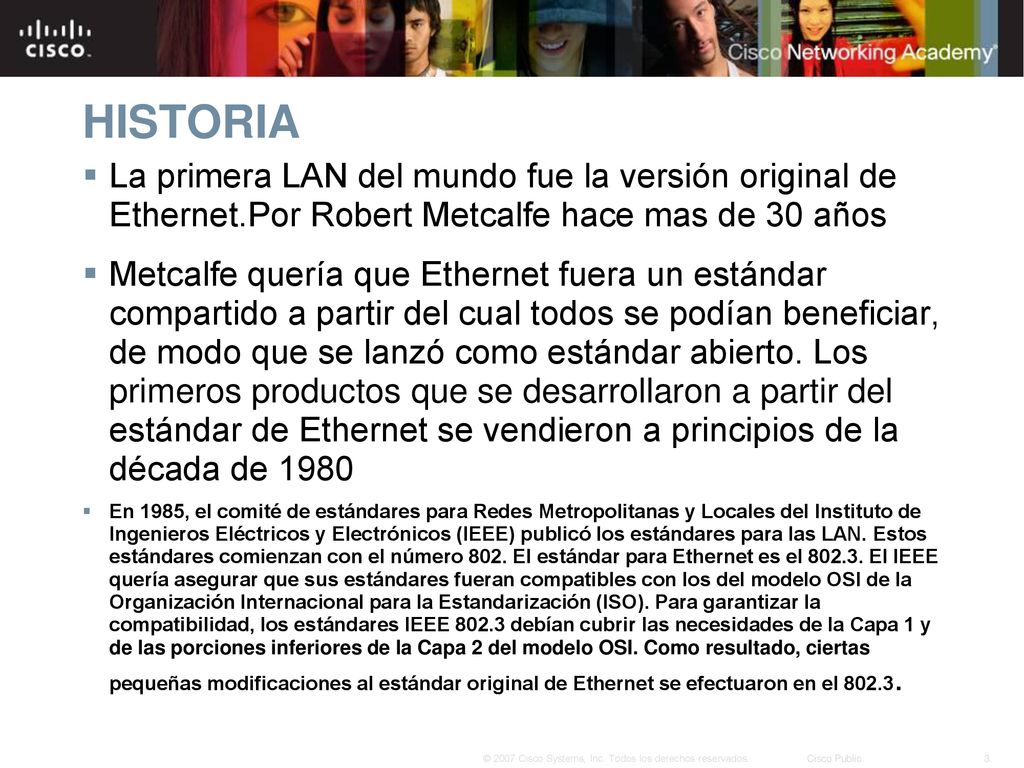

3 HISTORIA La primera LAN del mundo fue la versión original de Ethernet.Por Robert Metcalfe hace mas de 30 años Metcalfe quería que Ethernet fuera un estándar compartido a partir del cual todos se podían beneficiar, de modo que se lanzó como estándar abierto. Los primeros productos que se desarrollaron a partir del estándar de Ethernet se vendieron a principios de la década de 1980 En 1985, el comité de estándares para Redes Metropolitanas y Locales del Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) publicó los estándares para las LAN. Estos estándares comienzan con el número 802. El estándar para Ethernet es el El IEEE quería asegurar que sus estándares fueran compatibles con los del modelo OSI de la Organización Internacional para la Estandarización (ISO). Para garantizar la compatibilidad, los estándares IEEE debían cubrir las necesidades de la Capa 1 y de las porciones inferiores de la Capa 2 del modelo OSI. Como resultado, ciertas pequeñas modificaciones al estándar original de Ethernet se efectuaron en el

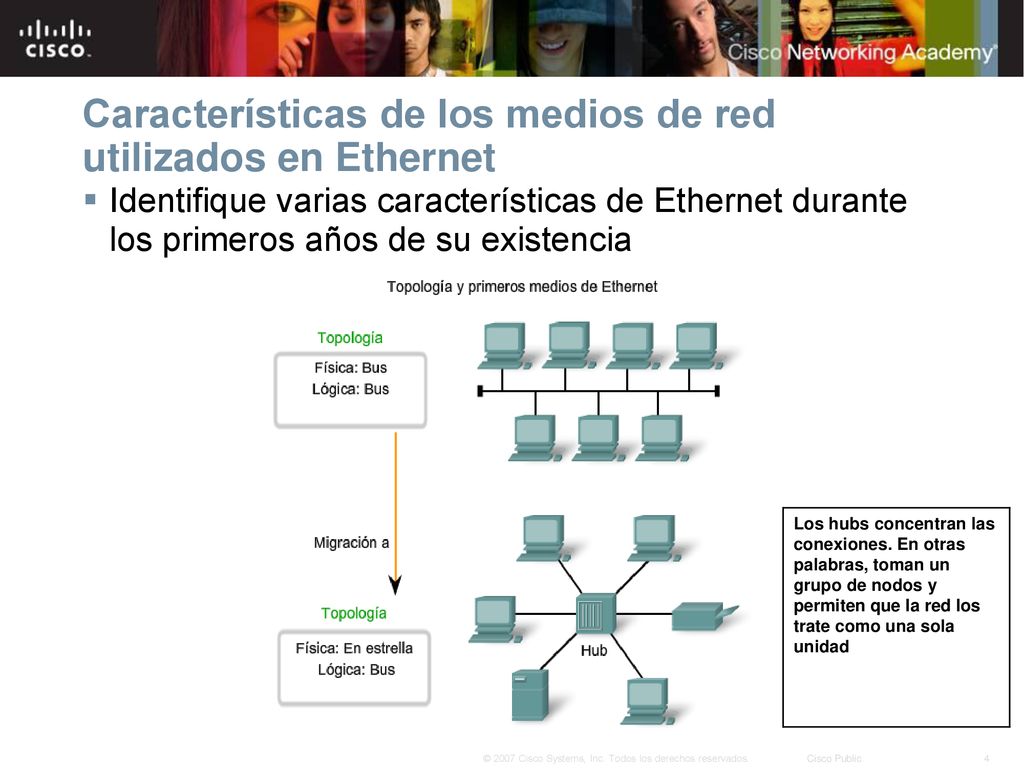

4 Características de los medios de red utilizados en Ethernet
Identifique varias características de Ethernet durante los primeros años de su existencia Los hubs concentran las conexiones. En otras palabras, toman un grupo de nodos y permiten que la red los trate como una sola unidad

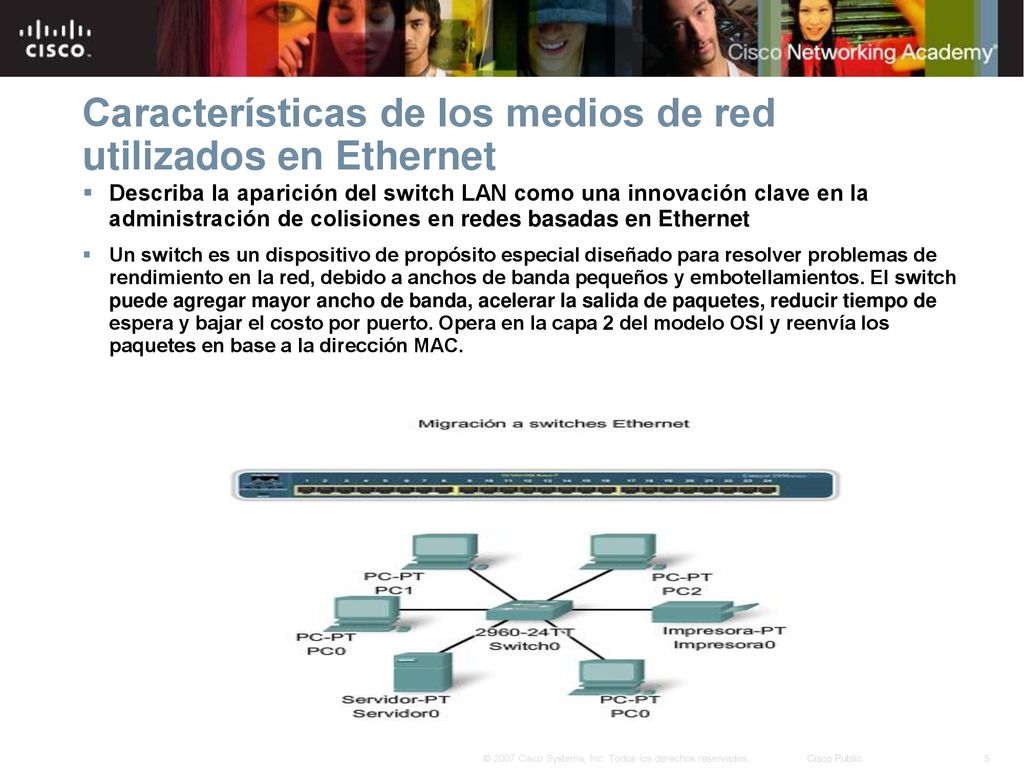

5 Características de los medios de red utilizados en Ethernet
Describa la aparición del switch LAN como una innovación clave en la administración de colisiones en redes basadas en Ethernet Un switch es un dispositivo de propósito especial diseñado para resolver problemas de rendimiento en la red, debido a anchos de banda pequeños y embotellamientos. El switch puede agregar mayor ancho de banda, acelerar la salida de paquetes, reducir tiempo de espera y bajar el costo por puerto. Opera en la capa 2 del modelo OSI y reenvía los paquetes en base a la dirección MAC.

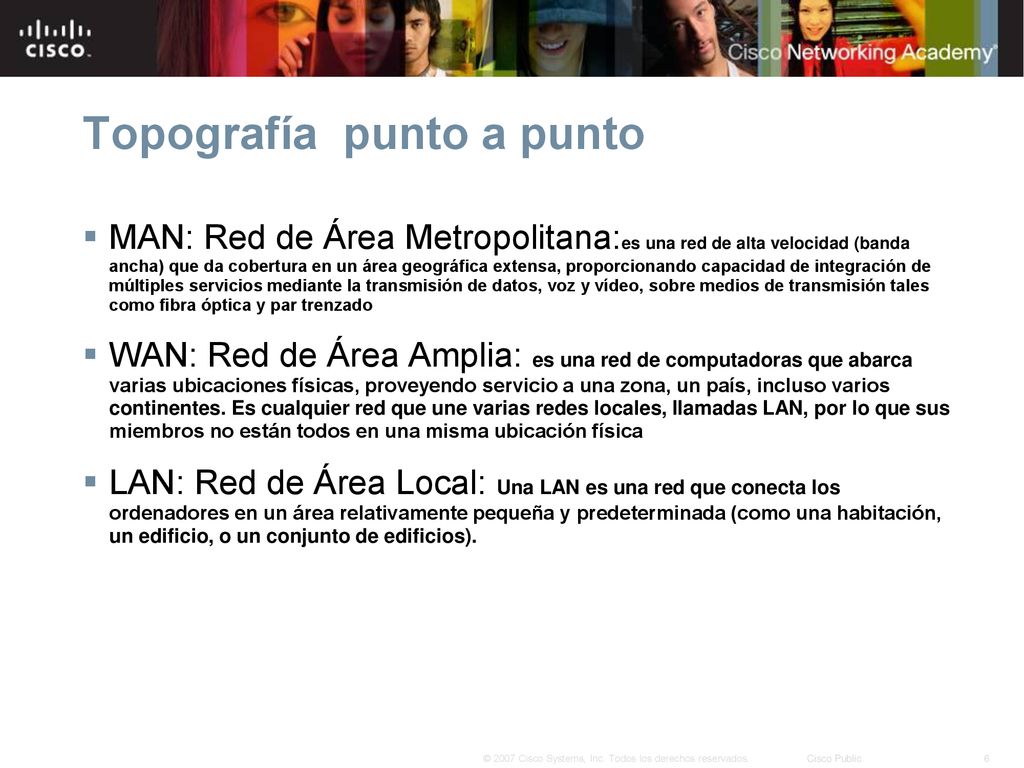

6 Topografía punto a punto
MAN: Red de Área Metropolitana:es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica extensa, proporcionando capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado WAN: Red de Área Amplia: es una red de computadoras que abarca varias ubicaciones físicas, proveyendo servicio a una zona, un país, incluso varios continentes. Es cualquier red que une varias redes locales, llamadas LAN, por lo que sus miembros no están todos en una misma ubicación física LAN: Red de Área Local: Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios).

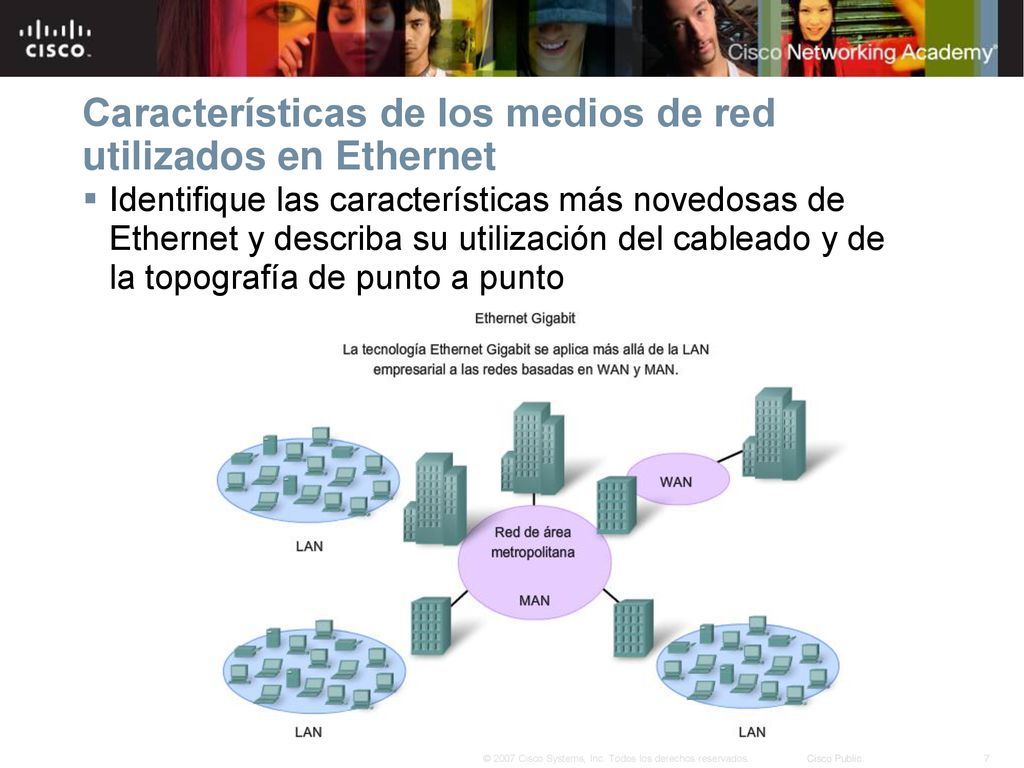

7 Características de los medios de red utilizados en Ethernet
Identifique las características más novedosas de Ethernet y describa su utilización del cableado y de la topografía de punto a punto

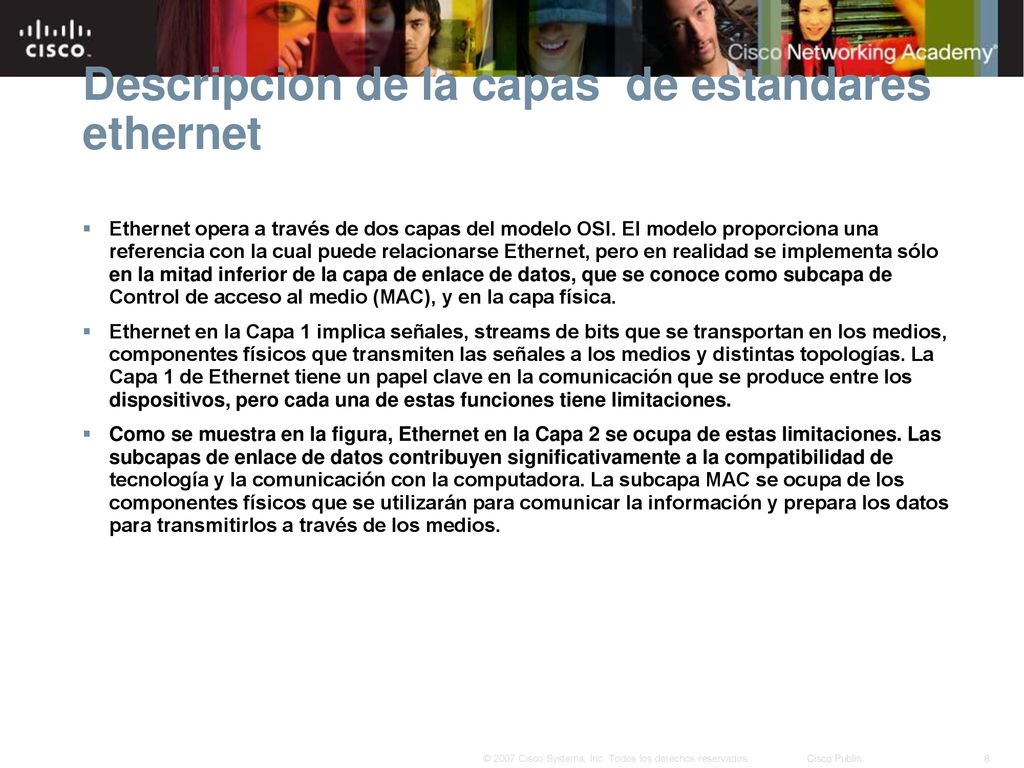

8 Descripcion de la capas de estandares ethernet
Ethernet opera a través de dos capas del modelo OSI. El modelo proporciona una referencia con la cual puede relacionarse Ethernet, pero en realidad se implementa sólo en la mitad inferior de la capa de enlace de datos, que se conoce como subcapa de Control de acceso al medio (MAC), y en la capa física. Ethernet en la Capa 1 implica señales, streams de bits que se transportan en los medios, componentes físicos que transmiten las señales a los medios y distintas topologías. La Capa 1 de Ethernet tiene un papel clave en la comunicación que se produce entre los dispositivos, pero cada una de estas funciones tiene limitaciones. Como se muestra en la figura, Ethernet en la Capa 2 se ocupa de estas limitaciones. Las subcapas de enlace de datos contribuyen significativamente a la compatibilidad de tecnología y la comunicación con la computadora. La subcapa MAC se ocupa de los componentes físicos que se utilizarán para comunicar la información y prepara los datos para transmitirlos a través de los medios.

9 Funciones físicas y de enlace de datos de Ethernet

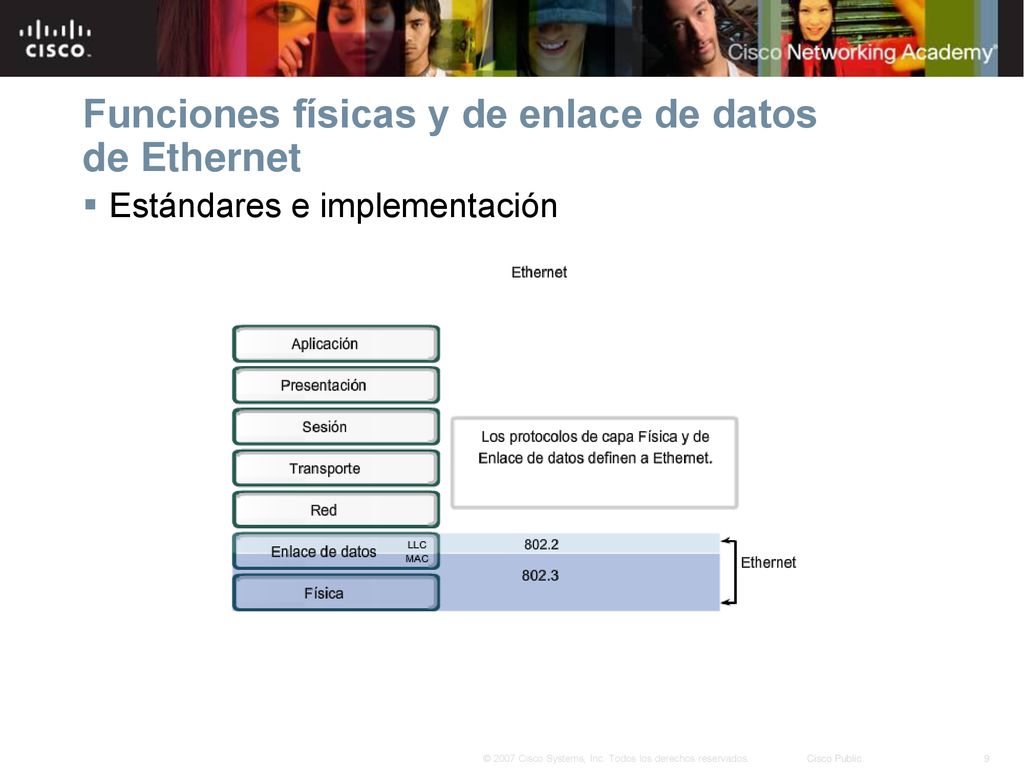

Estándares e implementación

10 Funciones físicas y de enlace de datos de Ethernet

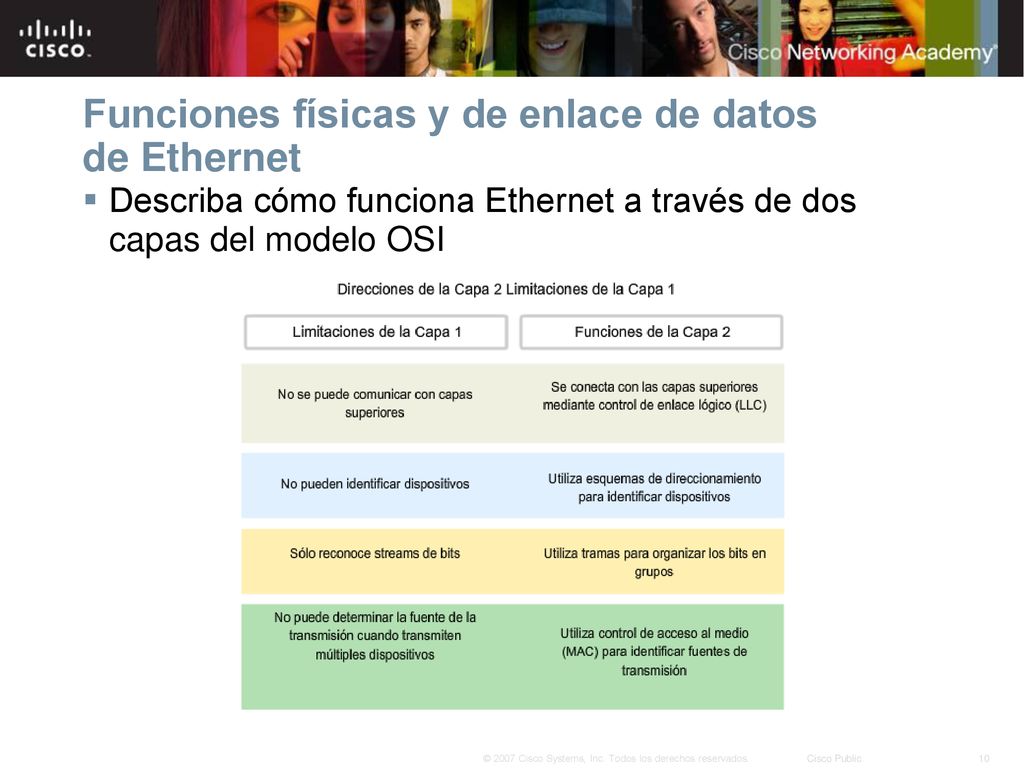

Describa cómo funciona Ethernet a través de dos capas del modelo OSI

11 Funciones físicas y de enlace de datos de Ethernet

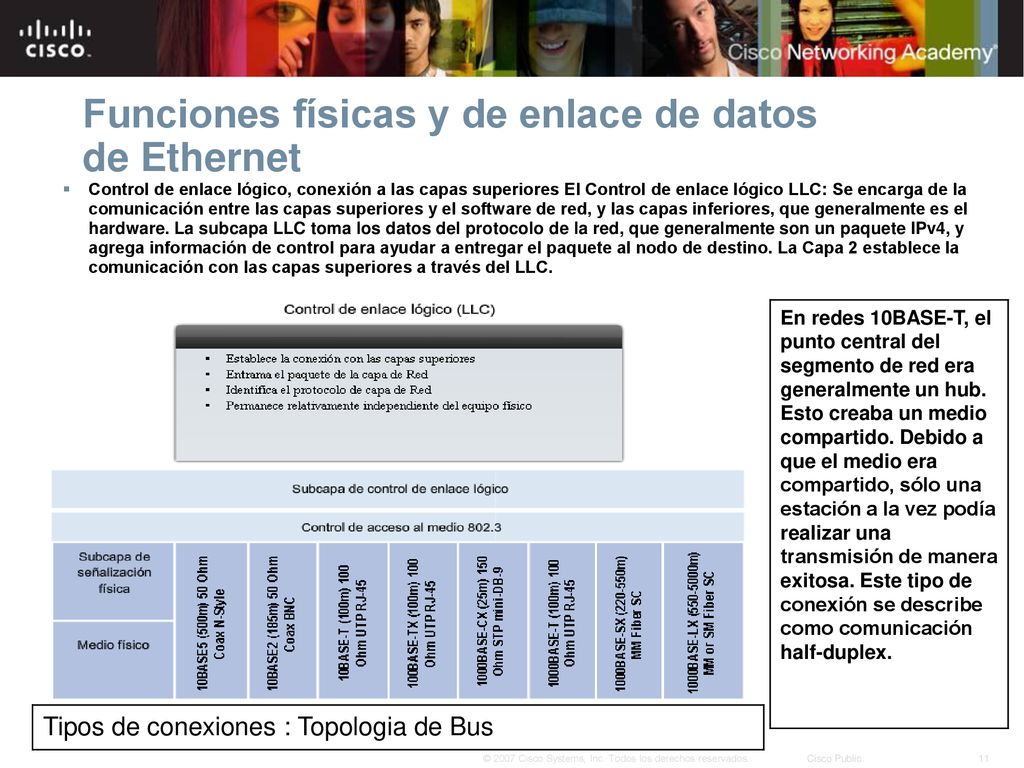

Control de enlace lógico, conexión a las capas superiores El Control de enlace lógico LLC: Se encarga de la comunicación entre las capas superiores y el software de red, y las capas inferiores, que generalmente es el hardware. La subcapa LLC toma los datos del protocolo de la red, que generalmente son un paquete IPv4, y agrega información de control para ayudar a entregar el paquete al nodo de destino. La Capa 2 establece la comunicación con las capas superiores a través del LLC. En redes 10BASE-T, el punto central del segmento de red era generalmente un hub. Esto creaba un medio compartido. Debido a que el medio era compartido, sólo una estación a la vez podía realizar una transmisión de manera exitosa. Este tipo de conexión se describe como comunicación half-duplex. Tipos de conexiones : Topologia de Bus

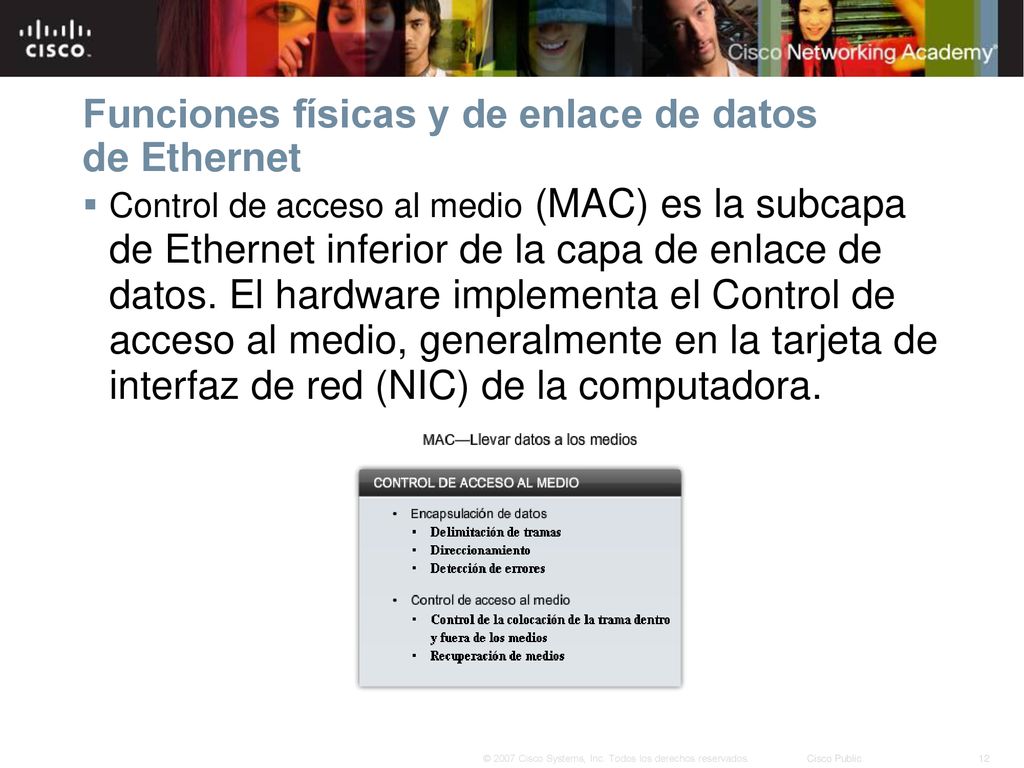

12 Funciones físicas y de enlace de datos de Ethernet
Control de acceso al medio (MAC) es la subcapa de Ethernet inferior de la capa de enlace de datos. El hardware implementa el Control de acceso al medio, generalmente en la tarjeta de interfaz de red (NIC) de la computadora.

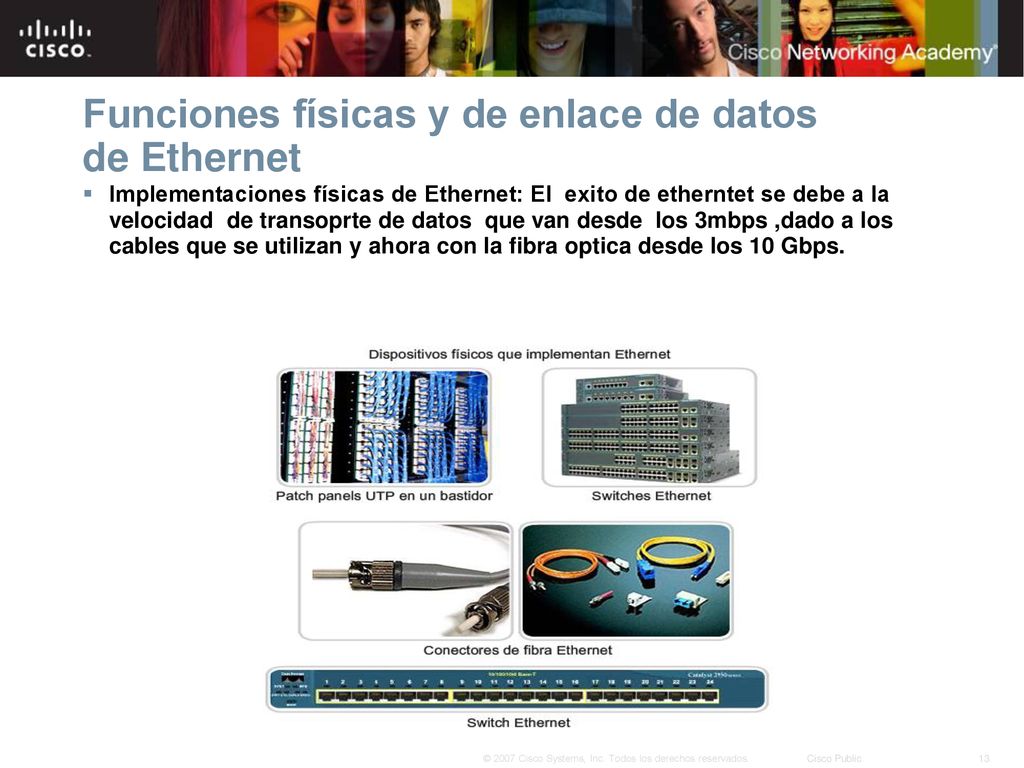

13 Funciones físicas y de enlace de datos de Ethernet
Implementaciones físicas de Ethernet: El exito de etherntet se debe a la velocidad de transoprte de datos que van desde los 3mbps ,dado a los cables que se utilizan y ahora con la fibra optica desde los 10 Gbps.

14 Función y características del método de control del acceso al medio
MAC en Ethernet:La Ethernet se diseñó para aceptar varias computadoras que se interconectaban en una topología de bus compartida. La primera versión de Ethernet incorporaba un método de acceso al medio conocido como Acceso múltiple por detección de portadora y detección de colisiones (CSMA/CD). El CSMA/CD administraba los problemas que se originaban cuando varios dispositivos intentaban comunicarse en un medio físico compartido

15 Función y características del método de control del acceso al medio
Acceso múltiple por detección de portadora con detección de colisiones

16 Función y características del método de control del acceso al medio
Temporización de Ethernet: los diversos componentes del retraso Ethernet , en conjunto, constituyen el tiempo que tarda un paquete para hacer el viaje de vuelta desde un ordenador a otro y viceversa , también conocido como el tiempo de ida y vuelta. El tiempo de ida y vuelta no es fijo , sino que varía según las condiciones de la red

17 Direccionamiento de capa 2 y su impacto sobre el funcionamiento y el rendimiento de la red
La trama, encapsulación del paquete: Un desarrollo importante que mejoró el rendimiento de la LAN fue la introducción de los switches para reemplazar los hubs en redes basadas en Ethernet. Este desarrollo estaba estrechamente relacionado con el desarrollo de Ethernet 100BASE-TX. Los switches pueden controlar el flujo de datos mediante el aislamiento de cada uno de los puertos y el envío de una trama sólo al destino correspondiente (en caso de que se le conozca) en vez del envío de todas las tramas a todos los dispositivos.   El switch reduce la cantidad de dispositivos que recibe cada trama, lo que a su vez disminuye o minimiza la posibilidad de colisiones

18 Direccionamiento de capa 2 y su impacto sobre el funcionamiento y el rendimiento de la red
La dirección MAC Ethernet: Inicialmente, la Ethernet se implementaba como parte de una topología de bus. Cada uno de los dispositivos de red se conectaba al mismo medio compartido. En redes con poco tráfico o pequeñas, ésta era una implementación aceptable. El problema más importante que debía resolverse era cómo identificar cada uno de los dispositivos. La señal podía enviarse a todos los dispositivos, pero ¿cómo podía determinar cada uno de los dispositivos si era el receptor del mensaje?

19 Direccionamiento de capa 2 y su impacto sobre el funcionamiento y el rendimiento de la red
Direccionamiento y numeración hexadecimal Se creó un identificador único, denominado dirección de Control de acceso al medio (MAC), para ayudar a determinar las direcciones de origen y de destino dentro de una red Ethernet. Independientemente de qué variedad de Ethernet se estaba utilizando, la convención de denominación proporcionó un método para identificar dispositivos en un nivel inferior del modelo OSI.

20 Direccionamiento de capa 2 y su impacto sobre el funcionamiento y el rendimiento de la red
Otra capa de direccionamiento

21 Direccionamiento de capa 2 y su impacto sobre el funcionamiento y el rendimiento de la red
Ethernet unicast, multicast y broadcast

22 Comparación y diferenciación del uso de switches Ethernet en lugar de hubs en una LAN

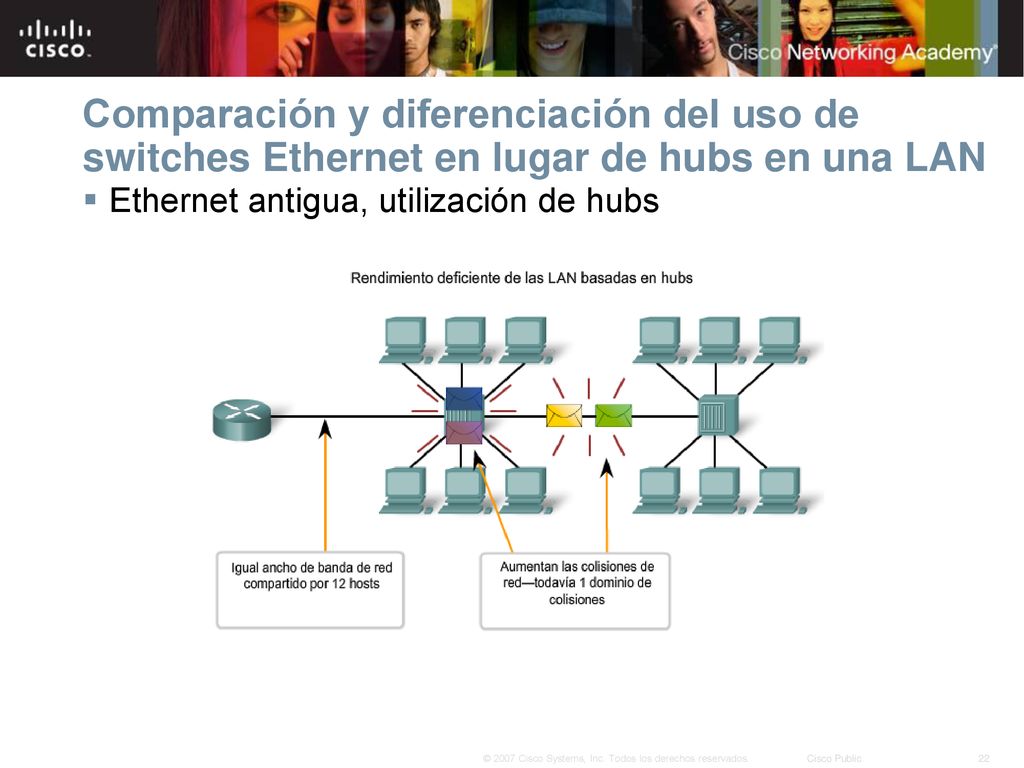

Ethernet antigua, utilización de hubs

23 Comparación y diferenciación del uso de switches Ethernet en lugar de hubs en una LAN
Ethernet, utilización de switches

24 Comparación y diferenciación del uso de switches Ethernet en lugar de hubs en una LAN
Describa cómo un switch puede eliminar colisiones, backoffs(retrocesos) y retransmisiones, los principales factores que reducen el throughput(Rendimiento) en una red Ethernet basada en hubs

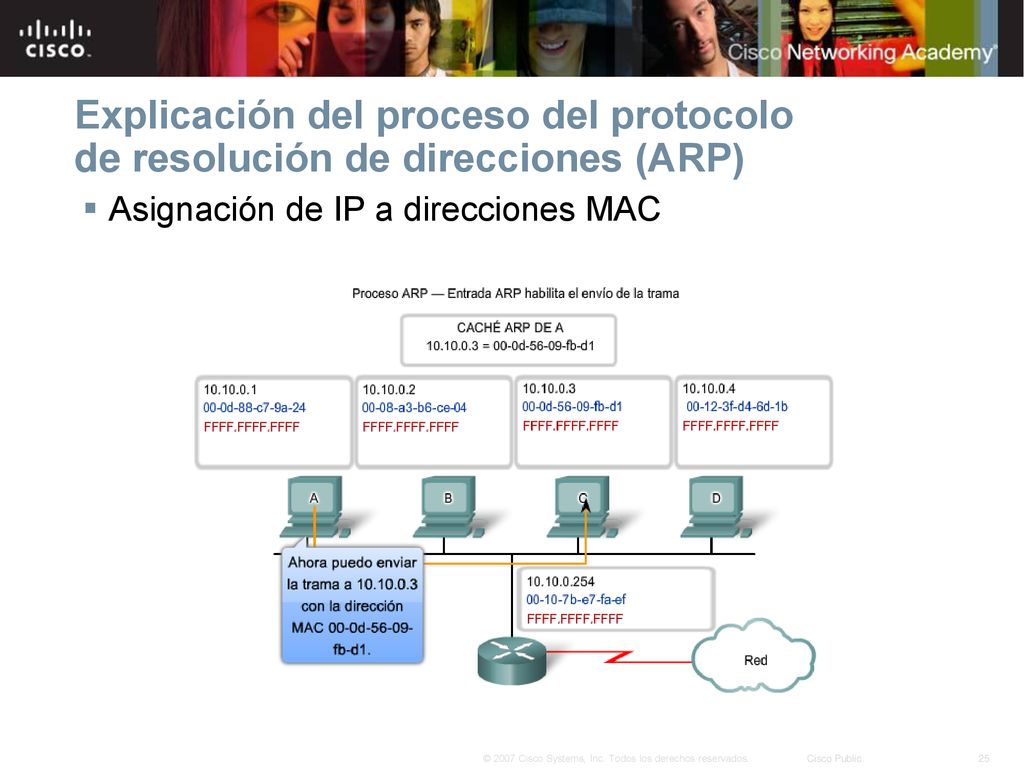

25 Explicación del proceso del protocolo de resolución de direcciones (ARP)
Asignación de IP a direcciones MAC

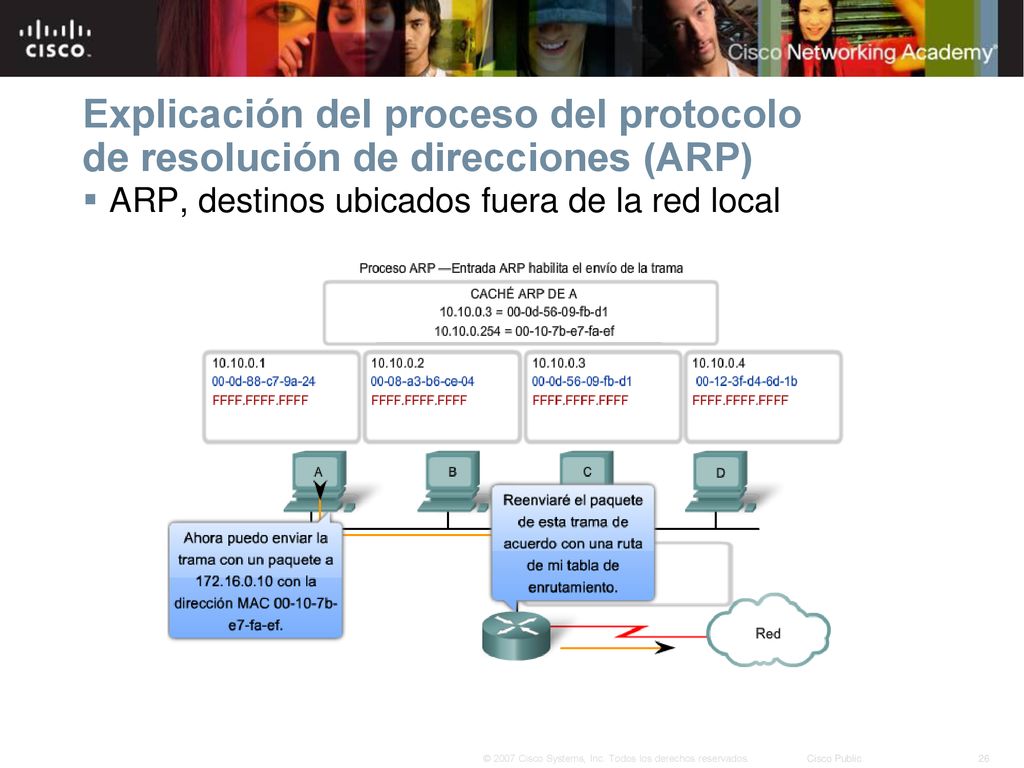

26 Explicación del proceso del protocolo de resolución de direcciones (ARP)
ARP, destinos ubicados fuera de la red local

27 Explicación del proceso del protocolo de resolución de direcciones (ARP)

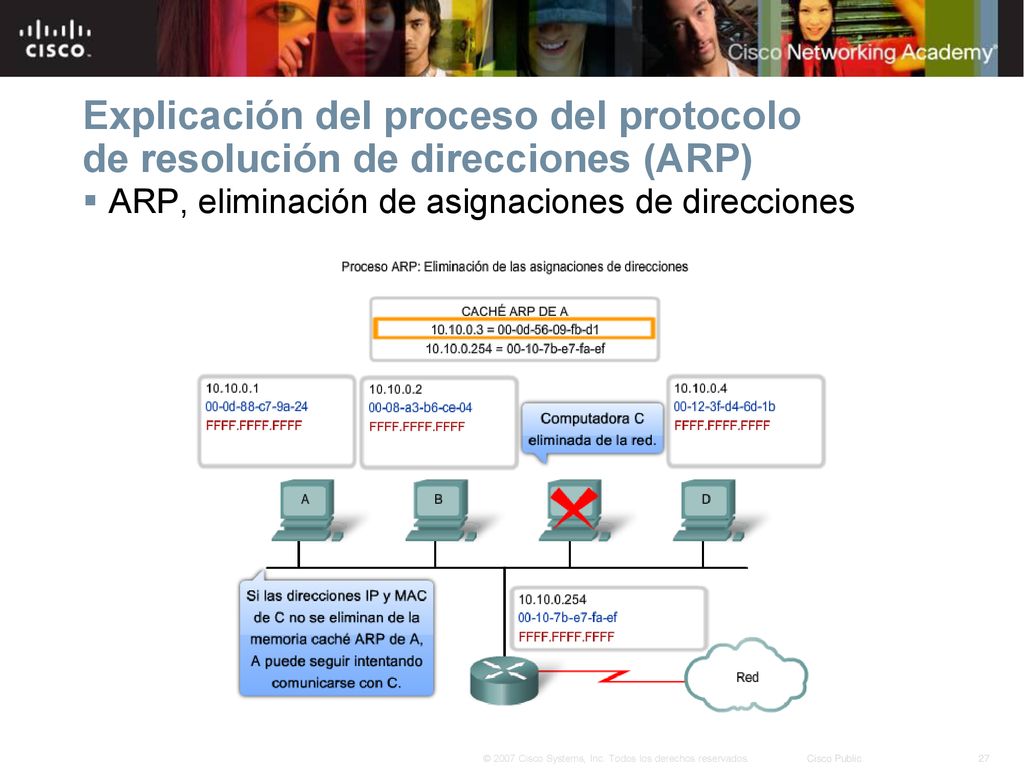

ARP, eliminación de asignaciones de direcciones

28 Explicación del proceso del protocolo de resolución de direcciones (ARP)

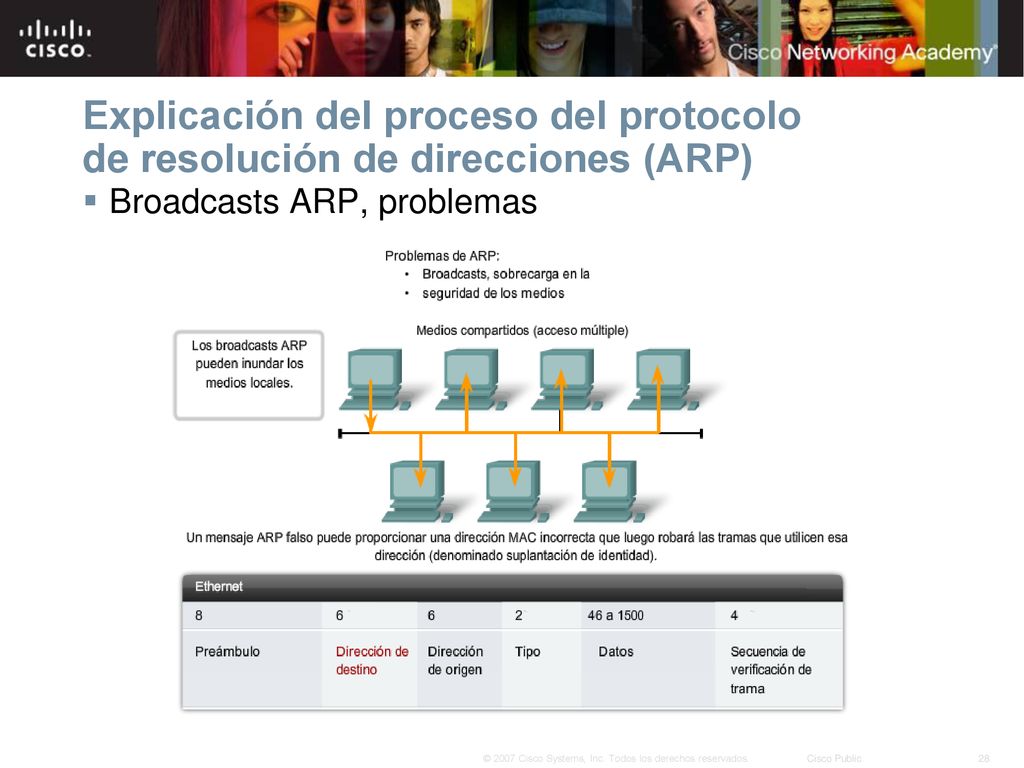

Broadcasts ARP, problemas

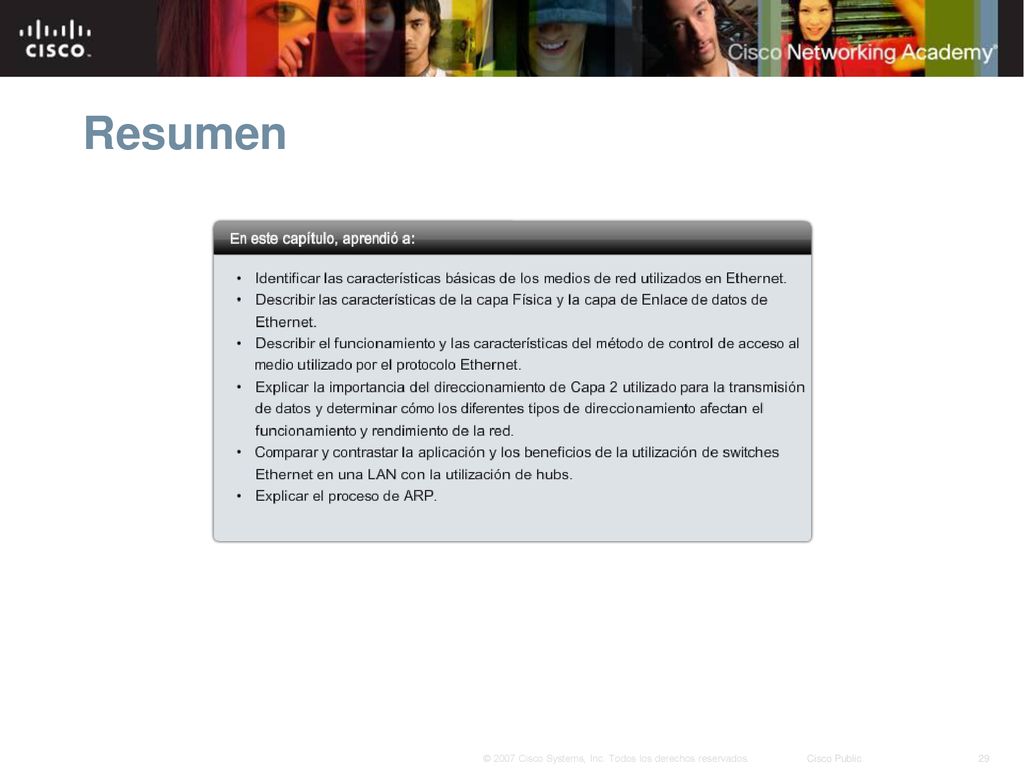

29 Resumen
