Switches, routers, hubs & “patch panels”

Presentación del tema: "Switches, routers, hubs & “patch panels”"— Transcripción de la presentación:

1 Switches, routers, hubs & “patch panels”
REDES 315

2 Switch Un switch es un dispositivo digital lógico de interconexión de redes de computadoras que opera en la capa de “data link”(2) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red (“bridges” ), pasando datos de un segmento a otro de acuerdo con el MAC address del host destino. Los switches se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las redes de área local.

3 Switch Poseen la capacidad de aprender y almacenar las direcciones de red de la capa 2 (direcciones MAC) de los dispositivos alcanzables a través de cada uno de sus puertos. Por ejemplo, un equipo conectado directamente a un puerto de un switch provoca que este almacene su dirección MAC. Esto permite que, a diferencia de los hubs, la información dirigida a un dispositivo vaya desde el puerto origen al puerto de destino. Cada puerto de un switch es un collision domain diferente, por lo tanto, cada equipo conectado al switch tiene su propia ruta de transmisión y/o recibir señales.

4 Switch En el caso de conectar dos switches o un switch a un hub, cada switch aprenderá las direcciones MAC de los dispositivos accesibles por sus puertos, por lo tanto en el puerto de interconexión se almacenan las MAC de los dispositivos del otro switch.

5 ¿Cuál es la función de un switch?
Interconectar dos o más segmentos de red Manejar los IP address Recibir las distintas señales de todos los nodos Proporcionar conectividad en el nivel tres en el modelo OSI

6 Routers Un router —anglicismo también conocido como enrutador o encaminador de paquetes— es un dispositivo que proporciona conectividad en la capa de network o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un router, y que por tanto tienen prefijos de red distintos.

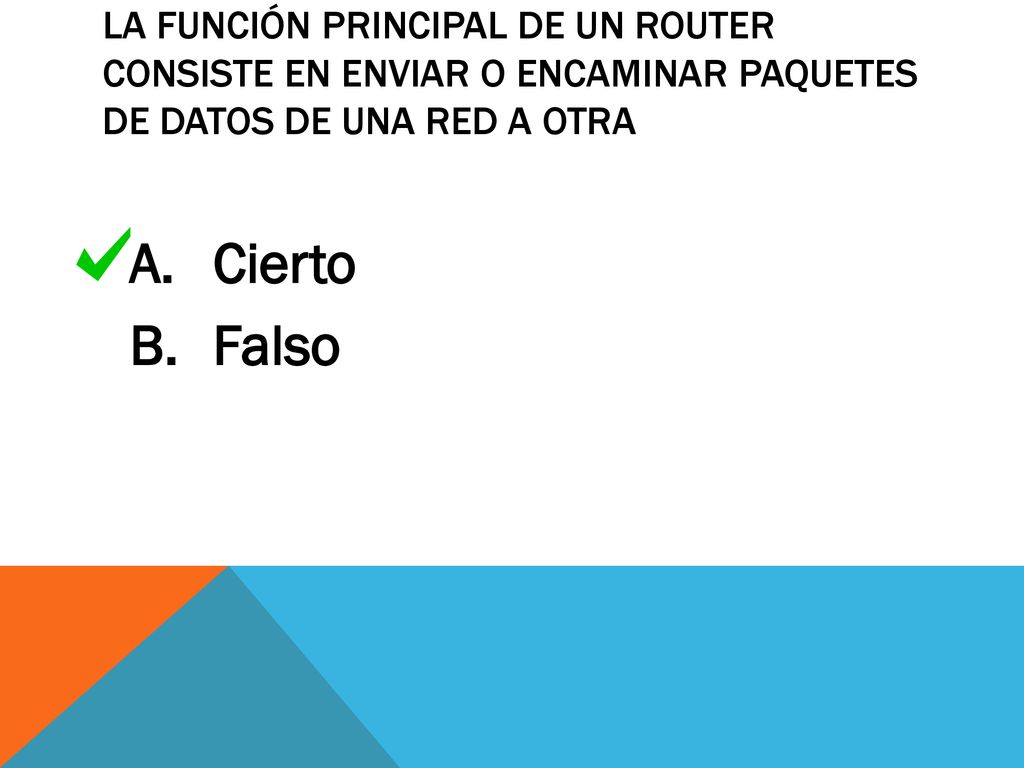

7 La función principal de un router consiste en enviar o encaminar paquetes de datos de una red a otra
Cierto Falso

8 Routers dentro del modelo OSI

9 Routers En un router se pueden identificar cuatro componentes:
Puertos de entrada: realiza las funciones de la capa física consistentes en la terminación de un enlace físico de entrada a un router; realiza las funciones de la capa de enlace de datos necesarias para interoperar con las funciones de la capa de enlace de datos en el lado remoto del enlace de entrada; realiza también una función de de búsqueda y reenvío de modo que un paquete renviado dentro del entramado de conmutación del router emerge en el puerto de salida apropiado. Entramado de conmutación: conecta los puertos de entrada del router a sus puertos de salida. Puertos de salida: almacena los paquetes que le han sido reenviados a través del entramado de conmutación y los transmite al enlace de salida. Realiza entonces la función inversa de la capa física y de la capa de enlace que el puerto de entrada. Procesador de enrutamiento: ejecuta los protocolos de enrutamiento, mantiene la información de enrutamiento y las tablas de reenvío y realiza funciones de gestión de red dentro del router.

10 Routers vs. Switches

11 Hubs Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. En la actualidad, la tarea de los hubs la realizan, con frecuencia, los switches.

12 Hubs Los hubs trabajan en la capa uno (nivel fisico) del modelo OSI. En esta capa, los datos se transmiten en forma de bits. Los host que se conecten a un hub deben literalmente competir por el bandwith disponible, ya que todo el hub es un solo collision domain o ruta.

13

14 Un hub o concentrador es:
Un dispositivo de network que transmite los datos en forma de frames Un dispositivo de network donde todos los equipos deben competir por un solo collision domain Un dispositivo de network donde cada puerto de coneccion es un collision domain separado

15 Patch Panel El Patch Panel es el elemento encargado de recibir todos los cables del cableado estructurado. Sirve como un organizador de las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos de la conectividad puedan ser fácilmente incorporados al sistema y además los puertos de conexión de los equipos activos de la red (switches, routers, etc.) no tengan algún daño por el constante trabajo de retirar e introducir en sus puertos. Sus paneles electrónicos utilizados en algún punto de una red informática o sistema de comunicaciones analógico o digital en donde todos los cables de red terminan. Se puede definir como paneles donde se ubican los puertos de una red o extremos analógicos o digitales de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras, entre otros) tendrán su conexión a uno de estos paneles. Se utilizan también en aplicaciones de audio o comunicaciones.

16 Patch Panel

17 Un patch panel es: En términos generales, el equivalente a cualquier equipo que se utiliza dentro de una red El equivalente a un DTE En términos generales, un organizador de las conecciones de una red
