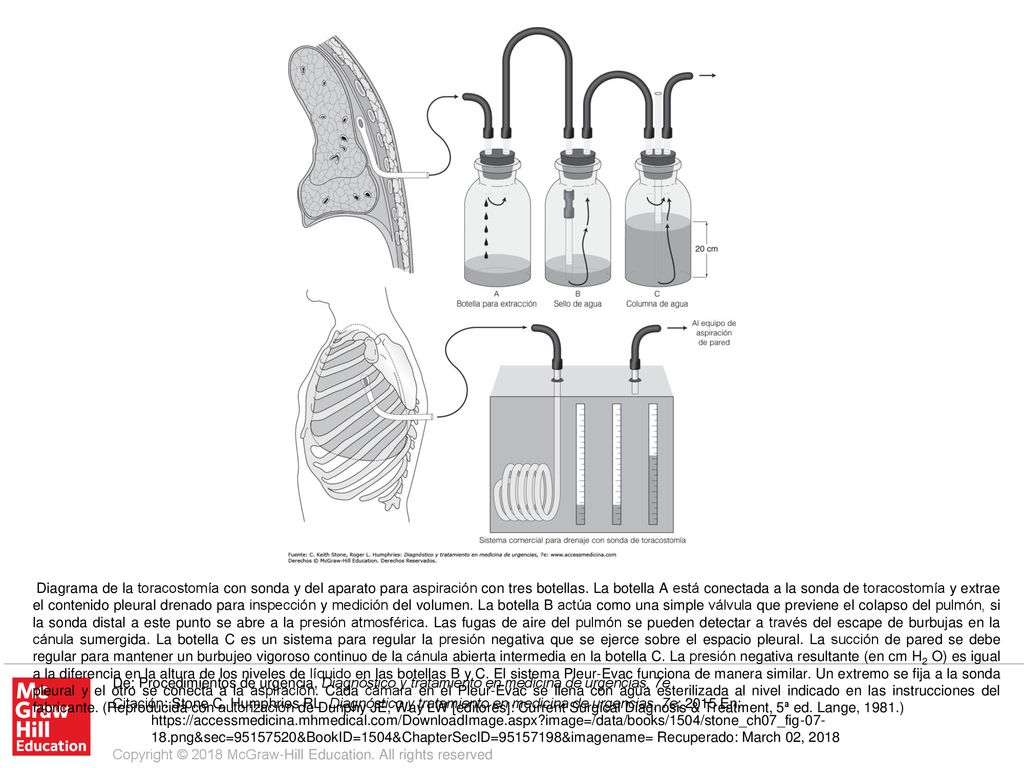

Diagrama de la toracostomía con sonda y del aparato para aspiración con tres botellas. La botella A está conectada a la sonda de toracostomía y extrae el contenido pleural drenado para inspección y medición del volumen. La botella B actúa como una simple válvula que previene el colapso del pulmón, si la sonda distal a este punto se abre a la presión atmosférica. Las fugas de aire del pulmón se pueden detectar a través del escape de burbujas en la cánula sumergida. La botella C es un sistema para regular la presión negativa que se ejerce sobre el espacio pleural. La succión de pared se debe regular para mantener un burbujeo vigoroso continuo de la cánula abierta intermedia en la botella C. La presión negativa resultante (en cm H2 O) es igual a la diferencia en la altura de los niveles de líquido en las botellas B y C. El sistema Pleur-Evac funciona de manera similar. Un extremo se fija a la sonda pleural y el otro se conecta a la aspiración. Cada cámara en el Pleur-Evac se llena con agua esterilizada al nivel indicado en las instrucciones del fabricante. (Reproducida con autorización de Dunphy JE, Way LW [editores]: Current Surgical Diagnosis & Treatment, 5ª ed. Lange, 1981.) De: Procedimientos de urgencia, Diagnóstico y tratamiento en medicina de urgencias, 7e Citación: Stone C, Humphries RL. Diagnóstico y tratamiento en medicina de urgencias, 7e; 2015 En: Recuperado: March 02, 2018 Copyright © 2018 McGraw-Hill Education. All rights reserved
![Diagrama de la toracostomía con sonda y del aparato para aspiración con tres botellas. La botella A está conectada a la sonda de toracostomía y extrae el contenido pleural drenado para inspección y medición del volumen. La botella B actúa como una simple válvula que previene el colapso del pulmón, si la sonda distal a este punto se abre a la presión atmosférica. Las fugas de aire del pulmón se pueden detectar a través del escape de burbujas en la cánula sumergida. La botella C es un sistema para regular la presión negativa que se ejerce sobre el espacio pleural. La succión de pared se debe regular para mantener un burbujeo vigoroso continuo de la cánula abierta intermedia en la botella C. La presión negativa resultante (en cm H2 O) es igual a la diferencia en la altura de los niveles de líquido en las botellas B y C. El sistema Pleur-Evac funciona de manera similar. Un extremo se fija a la sonda pleural y el otro se conecta a la aspiración. Cada cámara en el Pleur-Evac se llena con agua esterilizada al nivel indicado en las instrucciones del fabricante. (Reproducida con autorización de Dunphy JE, Way LW [editores]: Current Surgical Diagnosis & Treatment, 5ª ed. Lange, 1981.)](http://slideplayer.es/slide/13929525/86/images/1/Diagrama+de+la+toracostom%C3%ADa+con+sonda+y+del+aparato+para+aspiraci%C3%B3n+con+tres+botellas.+La+botella+A+est%C3%A1+conectada+a+la+sonda+de+toracostom%C3%ADa+y+extrae+el+contenido+pleural+drenado+para+inspecci%C3%B3n+y+medici%C3%B3n+del+volumen.+La+botella+B+act%C3%BAa+como+una+simple+v%C3%A1lvula+que+previene+el+colapso+del+pulm%C3%B3n%2C+si+la+sonda+distal+a+este+punto+se+abre+a+la+presi%C3%B3n+atmosf%C3%A9rica.+Las+fugas+de+aire+del+pulm%C3%B3n+se+pueden+detectar+a+trav%C3%A9s+del+escape+de+burbujas+en+la+c%C3%A1nula+sumergida.+La+botella+C+es+un+sistema+para+regular+la+presi%C3%B3n+negativa+que+se+ejerce+sobre+el+espacio+pleural.+La+succi%C3%B3n+de+pared+se+debe+regular+para+mantener+un+burbujeo+vigoroso+continuo+de+la+c%C3%A1nula+abierta+intermedia+en+la+botella+C.+La+presi%C3%B3n+negativa+resultante+%28en+cm+H2+O%29+es+igual+a+la+diferencia+en+la+altura+de+los+niveles+de+l%C3%ADquido+en+las+botellas+B+y+C.+El+sistema+Pleur-Evac+funciona+de+manera+similar.+Un+extremo+se+fija+a+la+sonda+pleural+y+el+otro+se+conecta+a+la+aspiraci%C3%B3n.+Cada+c%C3%A1mara+en+el+Pleur-Evac+se+llena+con+agua+esterilizada+al+nivel+indicado+en+las+instrucciones+del+fabricante.+%28Reproducida+con+autorizaci%C3%B3n+de+Dunphy+JE%2C+Way+LW+%5Beditores%5D%3A+Current+Surgical+Diagnosis+%26+Treatment%2C+5%C2%AA+ed.+Lange%2C+1981.%29.jpg "De: Procedimientos de urgencia, Diagnóstico y tratamiento en medicina de urgencias, 7e. Citación: Stone C, Humphries RL. Diagnóstico y tratamiento en medicina de urgencias, 7e; 2015 En: image=/data/books/1504/stone_ch07_fig png&sec= &BookID=1504&ChapterSecID= &imagename= Recuperado: March 02, Copyright © 2018 McGraw-Hill Education. All rights reserved.")
