1ra. Presentación FET Program Nombre: Marco Bejarano

Presentación del tema: "1ra. Presentación FET Program Nombre: Marco Bejarano"— Transcripción de la presentación:

1 1ra. Presentación FET Program Nombre: Marco Bejarano

2 Saxon Rig 138

3 Los 5 Sistemas Básicos del Equipo de Perforación
Sistema de Potencia Sistema de Rotación Sistema de Levantamiento de Cargas Sistema Circulante de Fluidos Sistema de Prevención de Reventones

4 1. Sistema de Potencia Generación de Potencia Gen-Set CAT 3512
Engine CAT HP

5 Top Drive Varco Modelo TDS-11SA (Max 150 RPM)
2. Sistema de Rotación Tiene 3 Sub-Componentes mayores: 1. Ensamblaje de Mesa Rotaria y / ó Top Drive Top Drive Varco Modelo TDS-11SA (Max 150 RPM)

6 2. Sistema de Rotación 1. Ensamblaje de Mesa Rotaria y Top Drive (Continuación) Mesa Rotaria 600 V, 1000 A

7 2. Sistema de Rotación 2. La Sarta de Perforación

8 2. Sistema de Rotación 3. La broca Broca Ticónica Broca PDC

9 3. Sistema de Levantamiento
Proporciona tanto el equipo necesario como las áreas de trabajo 3.1. La Estructura Soportante Mesa de Perforación Sub-Estructura Torre de Perforación (Capacidad de Carga de lbs)

10 3. Sistema de Levantamiento
3.2. El equipo para el Izaje o Levantamiento de cargas

11 3. Sistema de Levantamiento
A) Malacate OIME AT-2000E (2000 HP)

12 3. Sistema de Levantamiento
B) Bloque de Corona Polea rápida (Fast Sheave)

13 3. Sistema de Levantamiento
C) Bloque Viajero El número de poleas del Bloque Viajero está determinado por el peso que éste deberá levantar.

14 3. Sistema de Levantamiento
D) Ancla de Cable Muerto

15 3. Sistema de Levantamiento
E) Cable de Perforación Antes de llegar a las 2000 Ton-Miles, se realiza el corte de cable de acuerdo a la tabla adjunta.

16 4. Sistema Circulante de Fluidos
Lo conforman: El Fluido de Perforación

17 4. Sistema Circulante de Fluidos
El área de preparación y almacenaje (Capacidad=100 Bbls)

18 4. Sistema Circulante de Fluidos
El equipo para bombeo y circulación de fluidos Bombas de Lodo: 1600 HP Gardner Denver: 6.5” OD & Long. 11”

19 4. Sistema Circulante de Fluidos
El Equipo y Área para el Acondicionamiento

20 5. Sistema de Prevención de Reventones
El Sistema para control del Pozo tiene 3 funciones: 1. Cerrar el pozo en caso de un Influjo imprevisto 2. Colocar suficiente contra-presión sobre la formación 3. Recuperar el Control Primario del Pozo

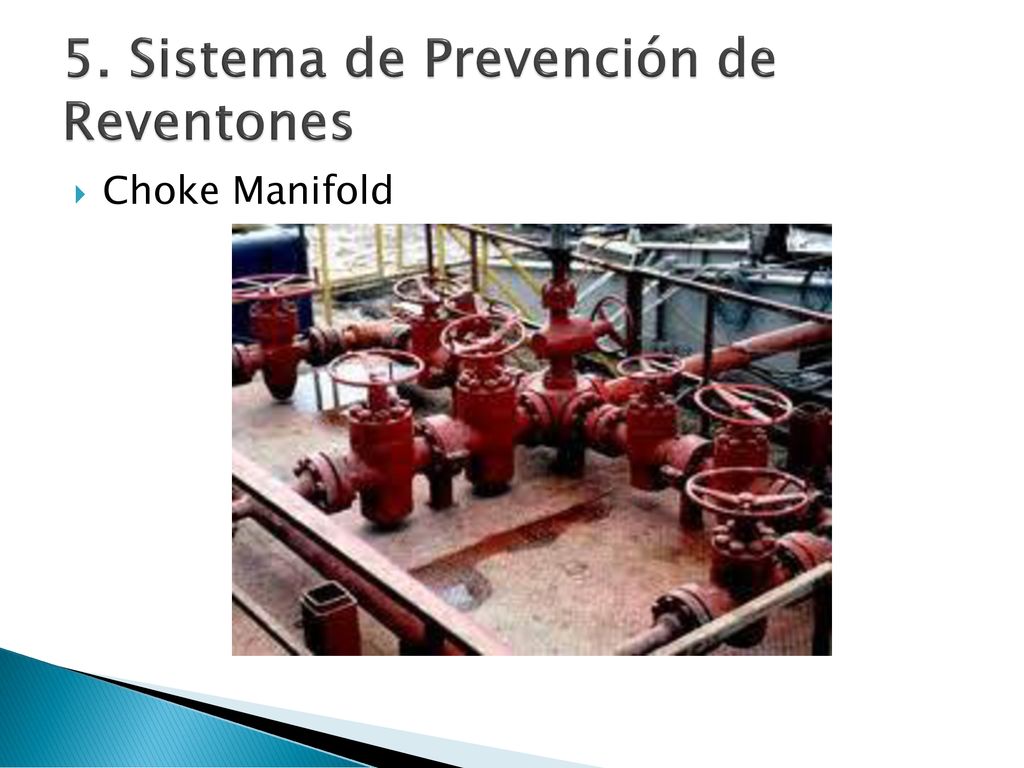

21 5. Sistema de Prevención de Reventones
Choke Manifold

22 Posiciones de Trabajo en una Locación de Perforación
Company Man (Representante de la Compañía Operadora) Tool Pusher (Gerente de Equipo) Well Site Geologist Ingeniero de Lodos Ingeniero de Cementación Operador de Equipo de Cementación Ingeniero Direccional Otros Puestos Temporales

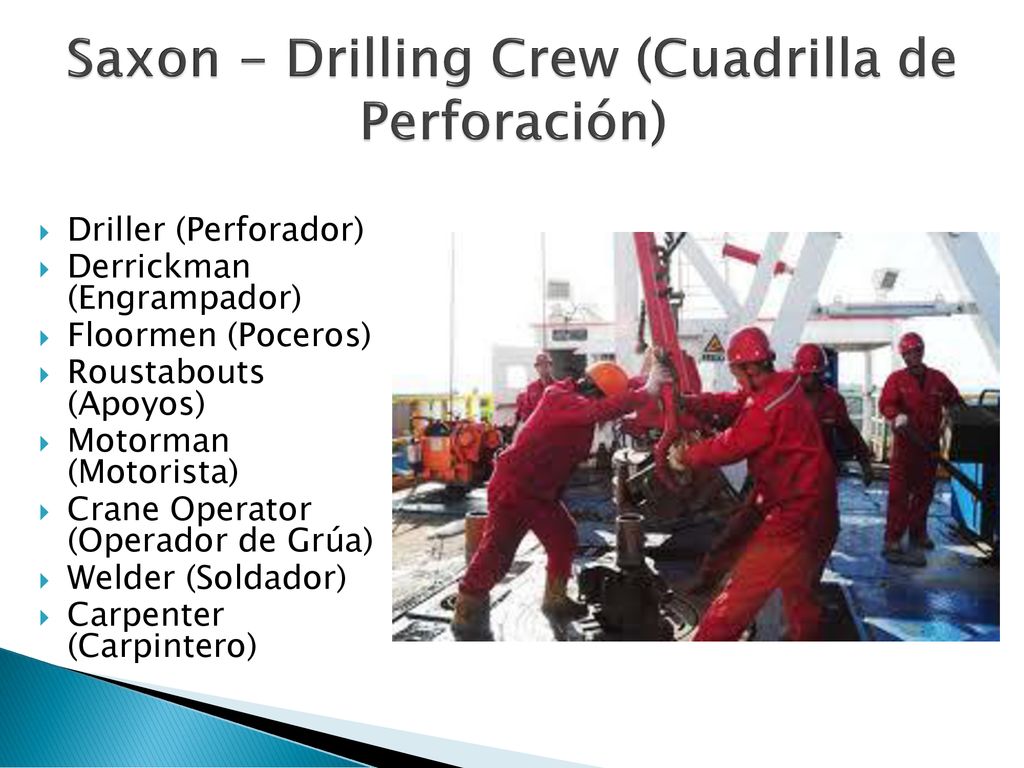

23 Saxon - Drilling Crew (Cuadrilla de Perforación)
Driller (Perforador) Derrickman (Engrampador) Floormen (Poceros) Roustabouts (Apoyos) Motorman (Motorista) Crane Operator (Operador de Grúa) Welder (Soldador) Carpenter (Carpintero)

24 Equipo de Protección Personal
Tapones de Seguridad Casco de Seguridad Guantes de Seguridad Lentes de Seguridad

25 Equipo de Protección Personal
Botas de Seguridad Overol de Seguridad

26 Roustabout (Apoyo) Funciones:
Realizar diversas tareas alrededor del área de la plataforma de perforación. Apoyar al motorista, electricista, soldador o carpintero, en caso lo requieran. Relevar a la hora del almuerzo o cena nocturna a los poceros que se encuentran en la mesa de perforación.

27 Roustabout (Apoyo) Funciones:
Estrobar y retirar todas las cargas que reciban en el V-Door (P/U & L/D Machine) provenientes del piso de perforación. Limpiar, lavar y engrasar las tuberías que han sido inspeccionadas y que entraran en el pozo.

28 Roustabout (Apoyo) Herramientas que Utiliza: Grilletes Llaves Eslingas

29 Floorman (Pocero) Funciones:
Colocar y retirar la cuña cuando se esta bajando o sacando tubería de perforación. Colocar y retirar el collarín, además de la cuña, cuando se esta bajando o sacando botellas de perforación (drill collars). Colocar y retirar las tenazas manuales DS y ODS para realizar torques en las brocas y tubería de mayor diámetro que el permitido en el HawkJaw.

30 Floorman (Pocero) Funciones:
Relevar a la hora del almuerzo o cena nocturna al engrampador. Cambiar de elevador cuando se requiera. Desarmar el piso de perforación cuando se está en rig down.

31 Floorman (Pocero) El pocero quien trabaja al nivel del perforador, debe conocer con que parámetros trabaja la tubería:

32 Manual Tongs (Tenazas Manuales)
Floorman (Pocero) Herramientas que Utiliza: Manual Tongs (Tenazas Manuales)

33 Floorman (Pocero) Herramientas que Utiliza: Drill Pipe Slips
Drill Collar Slips & Safety Clamp

34 Floorman (Pocero) Herramientas que Utiliza: Drill Pipe Elevator

35 Floorman (Pocero) Equipos que Utiliza: Air Winch Man-Rider Air Winch

36 Derrickman (Engrampador)
Funciones: Abrir el elevador, jalar las tuberías y colocarlas dentro de los “dedos” (fingers) de la repisa del engrampador (monkey board). Desatar la tubería y retirarlas de los “dedos” (fingers), empujarlas hacia el elevador y cerrar el mismo. Colocar y retirar los drill collars adelante y a la izquierda de la repisa del engrampador Alinear válvulas en los tanques de lodo para diversas operaciones. Chequear que las bombas de lodo estén funcionando correctamente.

37 Derrickman (Engrampador)
Equipo de Protección Personal Adicional: Arnés para Engrampador

38 Derrickman (Engrampador)
Equipo de Protección Personal Adicional: Bloque Retráctil Línea de Restricción

39 Derrickman (Engrampador)
Herramienta que Utiliza: Soga: La que debe chequearse siempre antes de utilizarla, ya que si se rompe en plena maniobra podría provocar un accidente tanto al personal como al equipo.

40 Derrickman (Engrampador)
Equipo que Utiliza: Air Winch

41 Driller (Perforador) Funciones:
Manipular la consola del perforador y la consola del top drive (Varco). Bajar y sacar tubería de perforación. Bajar el casing. Dirigir las operaciones que se realicen en la mesa de perforación. Coordinar con el Tour Pusher las operaciones a realizarse durante el turno.

42 Driller (Perforador) Equipos que Utiliza: Driller Console

43 Driller (Perforador) Equipos que Utiliza: Top Drive Console

44 Driller (Perforador) Equipos que Utiliza: Top Drive

45 Hydraulic Cathead Ezy-Torq
Driller (Perforador) Equipos que Utiliza: Hydraulic Cathead Ezy-Torq

46 GRACIAS!!
