1 REDES DE DATOS.

2 Redes de datos. 1.- Conceptos b á sicos de redes. 1.1.- Elementos de la comunicación. 1.2.- Vías de comunicación. 1.3.- Componentes hardware de una red. 2.- Tipos de redes. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

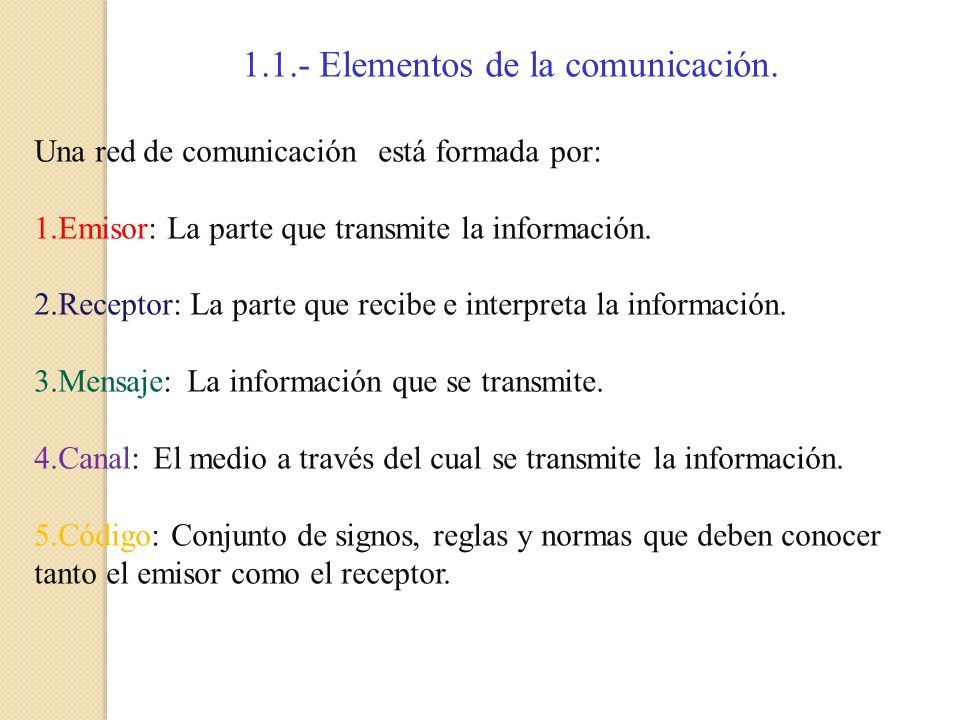

3 1.1.- Elementos de la comunicación. Una red de comunicación está formada por: 1.Emisor: La parte que transmite la información. 2.Receptor: La parte que recibe e interpreta la información. 3.Mensaje: La información que se transmite. 4.Canal: El medio a través del cual se transmite la información. 5.Código: Conjunto de signos, reglas y normas que deben conocer tanto el emisor como el receptor.

4 1.1.- Elementos de la comunicación. Elementos de la comunicación : 1. Emisor. 2. Receptor. 3. Mensaje. 4. Canal. 5. Código.

5 Redes de datos. 1.- Conceptos b á sicos de redes. 1.1.- Elementos de la comunicación. 1.2.- Vías de comunicación. 1.3.- Componentes hardware de una red. 2.- Tipos de redes. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

6 1.2.- Vías de comunicación. -. Vía física o cableada : Es el medio m á s común para redes pequeñas. -. Vía inal á mbrica : desde un router wifi doméstico hasta comunicaciones vía satélite.

7 Redes de datos. 1.- Conceptos b á sicos de redes. 1.1.- Elementos de la comunicación. 1.2.- Vías de comunicación. 1.3.- Componentes hardware de una red. 2.- Tipos de redes. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

8 1.3.- Componentes hardware de una red. -. Equipos : ordenadores, impresoras. -. Tarjetas de red : permite al equipo conectarse a la red. -. Dispositivos de interconexión : elementos que comunican varias redes entre si. -. Cableado : cable de red, coaxial, fibra óptica.

9 Redes de datos. 1.- Conceptos b á sicos de redes. 2.- Tipos de redes. 2.1.- Según su tamaño. 2.2.- Según su tecnología de transmisión. 2.3.- Según su car á cter. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

10 2.1.- Tipos de redes según su tamaño. LAN : Redes de á rea local. Una oficina, un á ula, una casa. MAN : Redes de á rea metropolitana. Varias redes LAN conectadas. Varias sucursales en una ciudad WAN : Red de á rea extensa. Varias redes LAN conectadas a lo largo de distancias grandes. Internet : LA RED DE REDES.

11 2.1.- Tipos de redes según su tamaño. Infraestructura de redes según su tamaño :

12 Redes de datos. 1.- Conceptos b á sicos de redes. 2.- Tipos de redes. 2.1.- Según su tamaño. 2.2.- Según su tecnología de transmisión. 2.3.- Según su car á cter. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

13 2.2.- Tipos de redes según su tecnología de transmisión. Redes punto a punto : La comunicación se realiza desde el equipo origen al equipo destino.

14 2.2.- Tipos de redes según su tecnología de transmisión. Redes multipunto o broadcast : Existe un único canal de comunicación compartido por todos los equipos.

15 Redes de datos. 1.- Conceptos b á sicos de redes. 2.- Tipos de redes. 2.1.- Según su tamaño. 2.2.- Según su tecnología de transmisión. 2.3.- Según su car á cter. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

16 2.3.- Tipos de redes según su car á cter. Redes públicas : Se utilizan como nexo de unión de redes m á s pequeñas. Redes privadas : Propiedad de una empresa o particular. Redes mixtas : Son redes privadas que utilizan una red pública.

17 Redes de datos. 1.- Conceptos b á sicos de redes. 2.- Tipos de redes. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

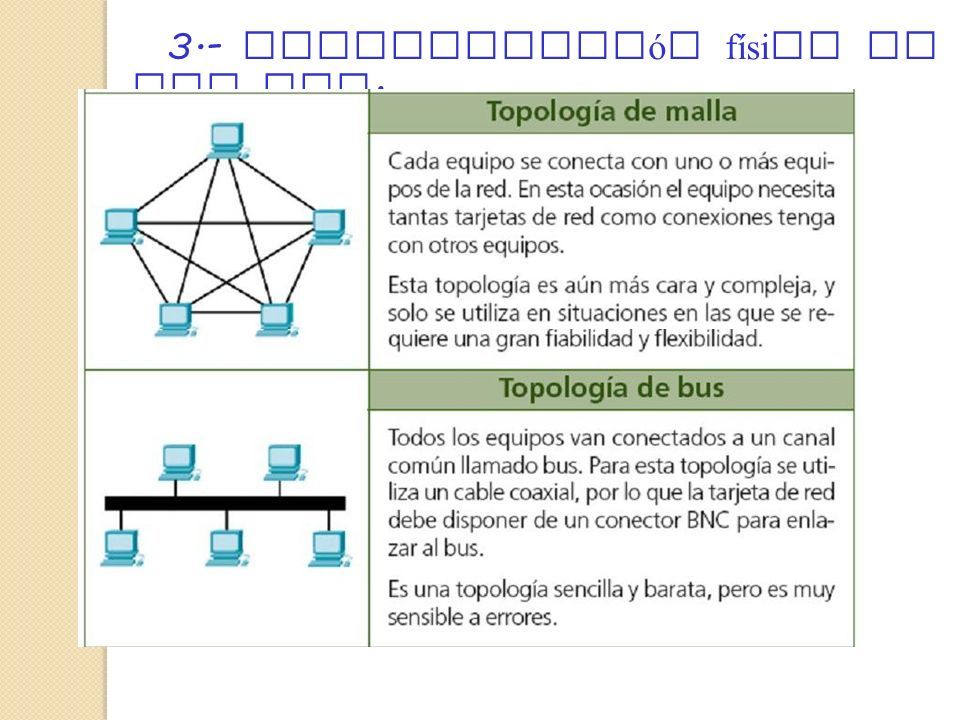

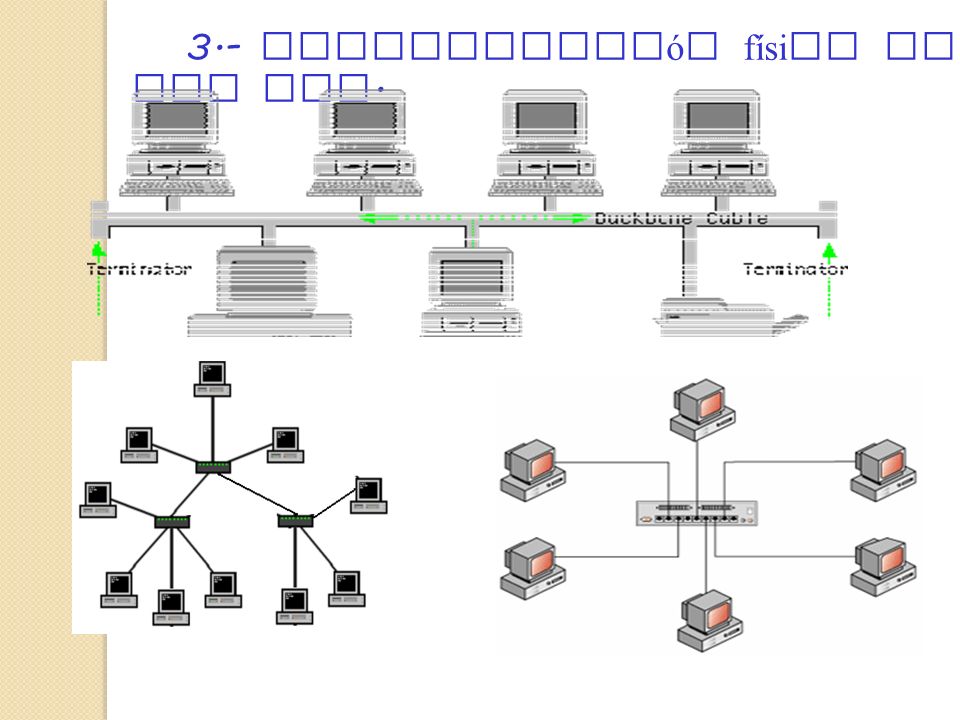

18 3.- Configuración física de una red. La TOPOLOGÍA o configuración física de una red se refiere a la forma en que los equipos se conectan La topología de red es la disposición física en la que se conectan los nodos de una red de ordenadores o servidores. Normalmente est á n asociadas a un determinado medio de transmisión o a un método de acceso al medio. M á s info : http :/ electronicaradical. blogspot. com /201 /01/ topologias - http :// electronicaradical. blogspot. com /2011/01/ topologias - de - red. html

19 3.- Configuración física de una red.

20

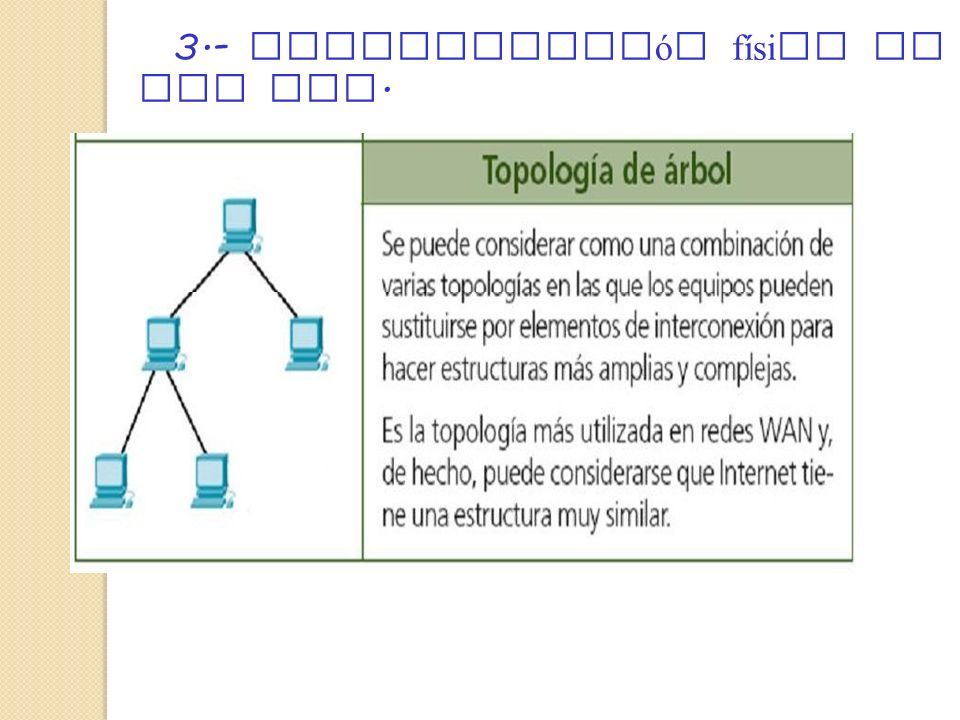

21

22

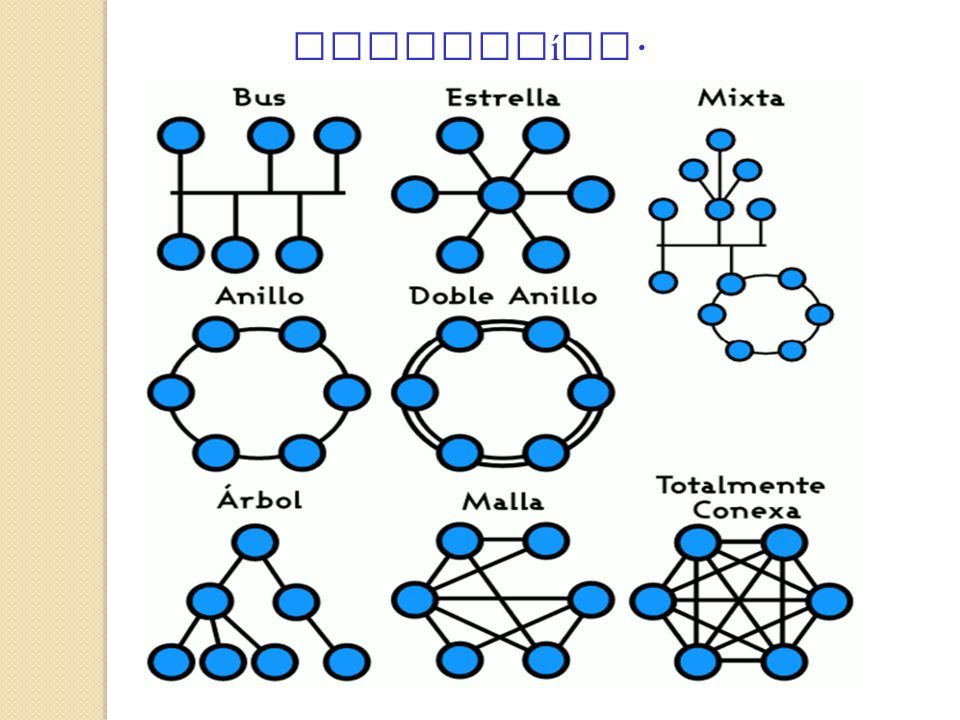

23 Topologías.Topologías.

24 Topologías. Redes Híbridas Anillo - estrella, implementa un anillo a través de una estrella física

25 Topologías. Redes Híbridas Bus - estrella, implementa topología en bus a través de una estrella física

26 Redes de datos. 1.- Conceptos b á sicos de redes. 2. Tipos de redes. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 4.1.- Configuración de grupo de trabajo. 4.2.- Configuración de dominio. 4.3.- Configuración en el hogar de un grupo de windows 7. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

27 4.- Configuración lógica de una red. La configuración lógica se refiere a los par á metros que hay que introducir en los equipos para implementar la red. Existen dos modelos de configuración lógica : Redes Peer to Peer : Todos los equipos actúan por igual. Se utiliza en los grupos de trabajo. Redes Cliente - Servidor : Los equipos est á n controlados por el servidor. Se configuran mediante la creación de dominios.

28 Redes de datos. 1.- Conceptos b á sicos de redes. 2.- Tipos de redes. 3.- Configuración física de una red. 4.1.- Configuración de grupo de trabajo. 4.2.- Configuración de dominio. 4.3.- Configuración en el hogar de un grupo de windows 7. 6.- Compartir información. 7.- Compartir impresoras.

29 4.1.- Configuración de equipo de trabajo. Para configurar una red como un equipo de trabajo : A -. Cada equipo debe tener un nombre único en el grupo. B -. Todos los equipos deben pertenecer al mismo grupo. C -. Todos los equipos deben pertenecer a la misma red.

30 4.1.- Configuración de equipo de trabajo. A -. Cada equipo debe tener un nombre único en el grupo. Si tenemos que modificar el nombre de un equipo : 1.- Clic derecho en MiPc / Propiedades. 2.- Pestaña Nombre de equipo. Opción Cambiar.

31 4.1.- Configuración de equipo de trabajo. A -. Cada equipo debe tener un nombre único en el grupo. 3.- Habr á que reiniciar el equipo.

32 4.1.- Configuración de equipo de trabajo. B -. Todos los equipos deben pertenecer al mismo grupo. Por defecto, los equipos est á n integrados en el grupo de trabajo Workgroup. Para cambiar el grupo, se siguen los mismos pasos que para cambiar el nombre del equipo.

33 4.1.- Configuración de equipo de trabajo. C -. Todos los equipos deben pertenecer a la misma red. El equipo debe disponer de una tarjeta de red. Posible configuración TCP / IP de un equipo en una red.

34 4.1.- Configuración de equipo de trabajo. Configuración TCP / IP Windows 7: 1.- Panel de control : Redes e Internet.

35 4.1.- Configuración de equipo de trabajo. Configuración TCP / IP Windows 7: 2.- Centro de Redes y recursos.

36 4.1.- Configuración de equipo de trabajo. Configuración TCP / IP Windows 7: 3.- Cambiar la configuración del adaptador.

37 4.1.- Configuración de equipo de trabajo. Configuración TCP / IP Windows 7: 4.- Clic derecho en la conexión / Propiedades.

38 4.1.- Configuración de equipo de trabajo. Configuración TCP / IP Windows 7: 5.- Protocolo TCP / IPv 4 Botón Propiedades.

39 Redes de datos. 1.- Conceptos b á sicos de redes. 2.- Tipos de redes. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 4.1.- Configuración de grupo de trabajo. 4.2.- Configuración de dominio. 4.3.- Configuración en el hogar de un grupo de windows 7. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

40 4.2.- Configuración de dominio. Para configurar una red como un dominio : A.- Debe existir al menos un equipo servidor que B -. Cada equipo debe tener un nombre único en el C -. Todos los equipos deben pertenecer al mismo

41 4.2.- Configuración de dominio. Para incluir a un equipo en un dominio : 1.- Se incluye al equipo en la misma red. 2.- Se marca la opción Dominio en la ventana de cambio de dominio o nombre. 3.- Para poder validar los cambios se necesita ser administrador y reiniciar el equipo.

42 Redes de datos. 1.- Conceptos b á sicos de redes. 2. Tipos de redes. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 4.1.- Configuración de grupo de trabajo. 4.2.- Configuración de dominio. 4.3.- Configuración en el hogar de un grupo de windows 7. 5.- Redes inal á mbricas. 6.- Compartir información. 7.- Compartir impresoras.

43 4.3.- Windows 7: Grupo en el hogar. Grupo en el hogar es una función exclusiva de Windows 7. Para crear un Grupo Hogar : Panel de control / Grupo Hogar. Cuando creamos un grupo se genera una contraseña, que servir á para permitir a los equipos que se unan al grupo por primera vez. La contraseña se puede consultar desde la opción Ver o Imprimir la contraseña del icono Grupo Hogar

44 4.3.- Windows 7: Grupo en el hogar. Opciones de configuración de Grupo en el Hogar, en Windows 7.

45 Redes de datos. 1.- Conceptos b á sicos de redes. 2.- Tipos de redes. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 5.- Redes inal á mbricas. 5.1.- Dispositivos inal á mbricos m á s comunes. 5.2.- Modalidades de infraestructura inal á mbrica. 5.3.- Configuración de una red inal á mbrica. 5.4.- Seguridad inal á mbrica. 6.- Compartir información. 7.- Compartir impresoras.

46 5.- Redes inal á mbricas. Para que dos o m á s equipos puedan comunicarse mediante una red inal á mbrica es necesario : 1.- Dispongan de emisores y receptores inal á mbricos. 2.- Estén integrados en la misma red. 3.- Tengan las credenciales de seguridad necesarias.

47 Redes de datos. 1.- Conceptos b á sicos de redes. 2.- Tipos de redes. 3.- Configuración física de una red. 4.- Configuración lógica de una red. 5.- Redes inal á mbricas. 5.1.- Dispositivos inal á mbricos m á s comunes. 5.2.- Modalidades de infraestructura inal á mbrica. 5.3.- Configuración de una red inal á mbrica. 5.4.- Seguridad inal á mbrica. 6.- Compartir información. 7.- Compartir impresoras.

48 5.1- Dispositivos inal á mbricos m á s comunes. Los equipos deben tener una tarjeta de red inal á mbrica La red necesita equipos de interconexión : -. Router inal á mbrico. -. Punto de acceso inal á mbrico. -. Repetidor.

49 5.1- Dispositivos inal á mbricos m á s comunes. Router WiFi : Conecta equipos de distintas redes. Generalmente enlaza la LAN a Internet.

50 5.1- Dispositivos inal á mbricos m á s comunes. Punto de acceso inal á mbrico o WAP : -. Da acceso a otros equipos de la red. -. Generalmente extiende el radio de acción del -. Tiene capacidad de gesionar y controlar el acceso.
