TRABAJOS PRELIMINARES CENTRO UNIVERSITARIO DE SACATEPEQUEZ CUNSAC. MUNICIPIO DE SAN ANTONIO AGUAS CALIENTES, SACATEPEQUEZ.

Presentación del tema: "TRABAJOS PRELIMINARES CENTRO UNIVERSITARIO DE SACATEPEQUEZ CUNSAC. MUNICIPIO DE SAN ANTONIO AGUAS CALIENTES, SACATEPEQUEZ."— Transcripción de la presentación:

1 TRABAJOS PRELIMINARES CENTRO UNIVERSITARIO DE SACATEPEQUEZ CUNSAC. MUNICIPIO DE SAN ANTONIO AGUAS CALIENTES, SACATEPEQUEZ.

2 UBICACIÓN GEOGRAFICA Departamento: Sacatepéquez Municipio: San Antonio Aguas Calientes Dirección: Barrio el Costeño

3 UBICACIÓN GEOGRAFICA POLIGONO 1 Área: 11,280.95 m2 POLIGONO 2 Área: 6,529.73 m2 POLIGONO 1 POLIGONO 2

4 ACCESOS EXISTENTES Simbología Camino Peatonal Sin Pavimento Calle Vehicular Sin Pavimento

5 ACCESOS PROPUESTOS Simbología Boulevard de Acceso Principal Propuesto Acceso Auxiliar

6 BOULEVARD DE ACCESO PRINCIPAL PROPUESTO

7 PROPUESTA DRENAJE PLUVIAL 1 era CALLE ESTE Longitud: 2,380 m. Observaciones: El drenaje deberá ser construido en el lado derecho de la calle sobre la banqueta, para evitar romper el pavimento *Lado derecho indicado con flechas amarillas COTA MAS ALTA INSTITUTO BASICO PLANTA DE TRATAMIENTO LAGUNA

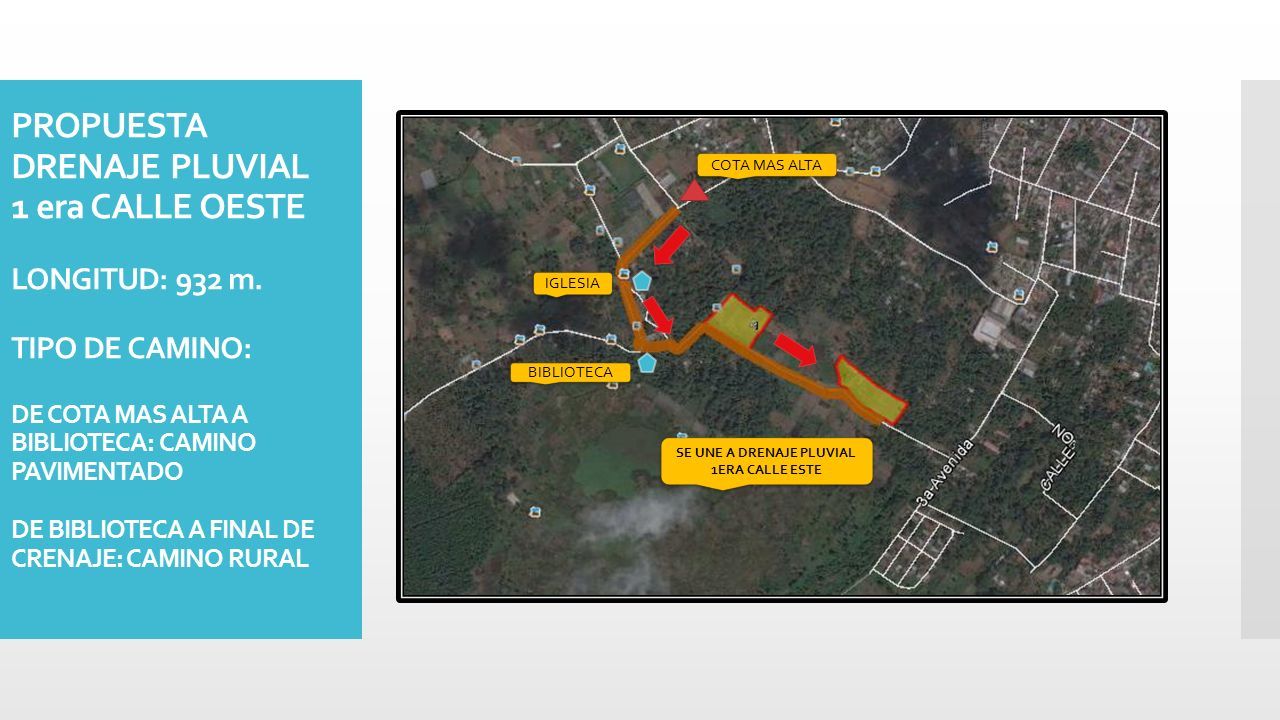

8 PROPUESTA DRENAJE PLUVIAL 1 era CALLE OESTE LONGITUD: 932 m. TIPO DE CAMINO: DE COTA MAS ALTA A BIBLIOTECA: CAMINO PAVIMENTADO DE BIBLIOTECA A FINAL DE CRENAJE: CAMINO RURAL COTA MAS ALTA IGLESIA BIBLIOTECA SE UNE A DRENAJE PLUVIAL 1ERA CALLE ESTE

9 PROPUESTA DRENAJE PLUVIAL CAMINO AUXILIAR LONGITUD: 319 m. TIPO DE CAMINO: CAMINO RURAL SIN PAVIMENTO COTA MAS ALTA SE UNE A DRENAJE PLUVIAL 1ERA CALLE OESTE

10 PROPUESTA RED DE DRENAJE PLUVIAL CAMINO AUXILIAR HACIA IGLESIA LONGITUD: 198 m. TIPO DE CAMINO: CAMINO RURAL SIN PAVIMENTO COTA MAS ALTA IGLESIA SE UNE A DRENAJE PLUVIAL 1era CALLE OESTE

11 PROPUESTA RED DE DRENAJES PLUVIALES LONGITUD TOTAL: 3829 m IGLESIA BIBLIOTECA INSTITUTO BASICO PLANTA DE TRATAMIENTO

12 PROPUESTA RED DE DRENAJE DE AGUA RESIDUAL LONGITUD TOTAL: 1633 m TIPO DE TERRENO: CAMINO RURAL SIN PAVIMENTO PLANTA DE TRATAMIENTO POLIGONO 2 POLIGONO 1

13 DEMARCACIÓN DE ESTACIONES UBICACIÓN: 1era. Calle Barrio el Costeño

14 DEMARCACIÓN DE ESTACIONES UBICACIÓN: 1era. Calle Oeste Barrio el Costeño
