1 PLANTA DE PRODUCCIÓN DE SILICIO DE GRADO SOLAR
Departamento de Ingeniería Química y Textil Universidad de Salamanca EDGAR MARTÍN HERNÁNDEZ

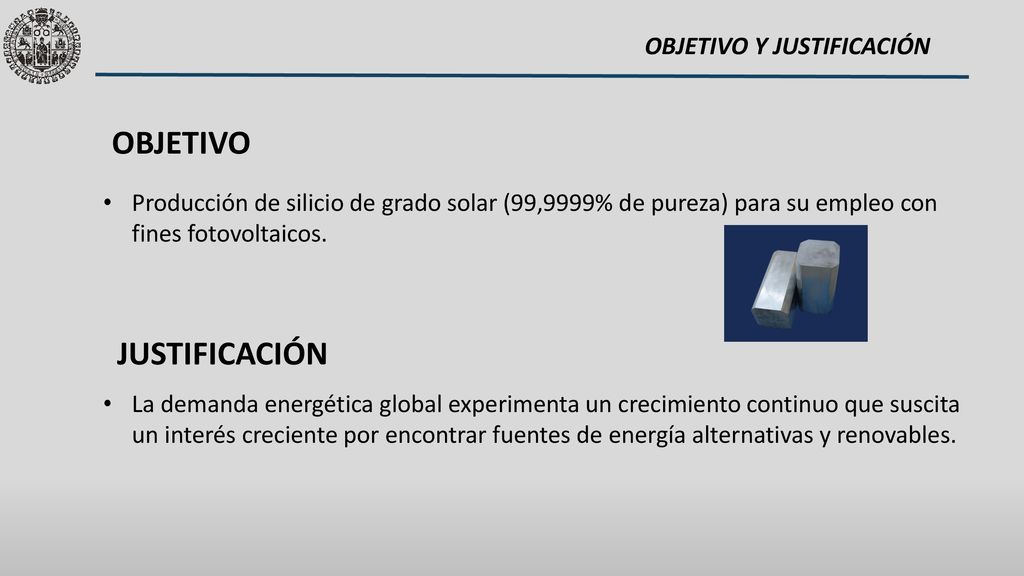

2 OBJETIVO Y JUSTIFICACIÓN
Producción de silicio de grado solar (99,9999% de pureza) para su empleo con fines fotovoltaicos. JUSTIFICACIÓN La demanda energética global experimenta un crecimiento continuo que suscita un interés creciente por encontrar fuentes de energía alternativas y renovables.

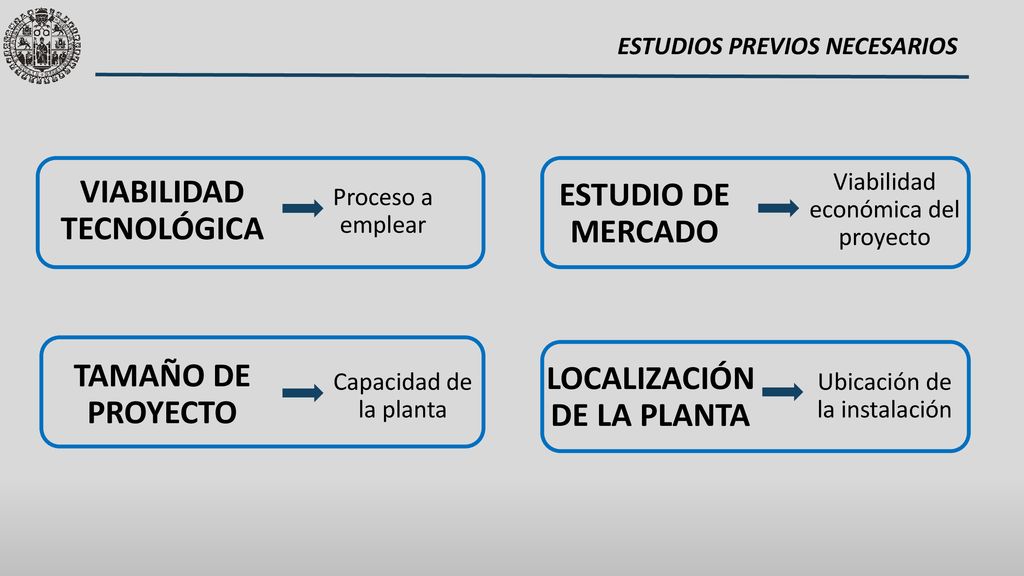

3 ESTUDIOS PREVIOS NECESARIOS
VIABILIDAD TECNOLÓGICA ESTUDIO DE MERCADO Proceso a emplear Viabilidad económica del proyecto TAMAÑO DE PROYECTO LOCALIZACIÓN DE LA PLANTA Capacidad de la planta Ubicación de la instalación

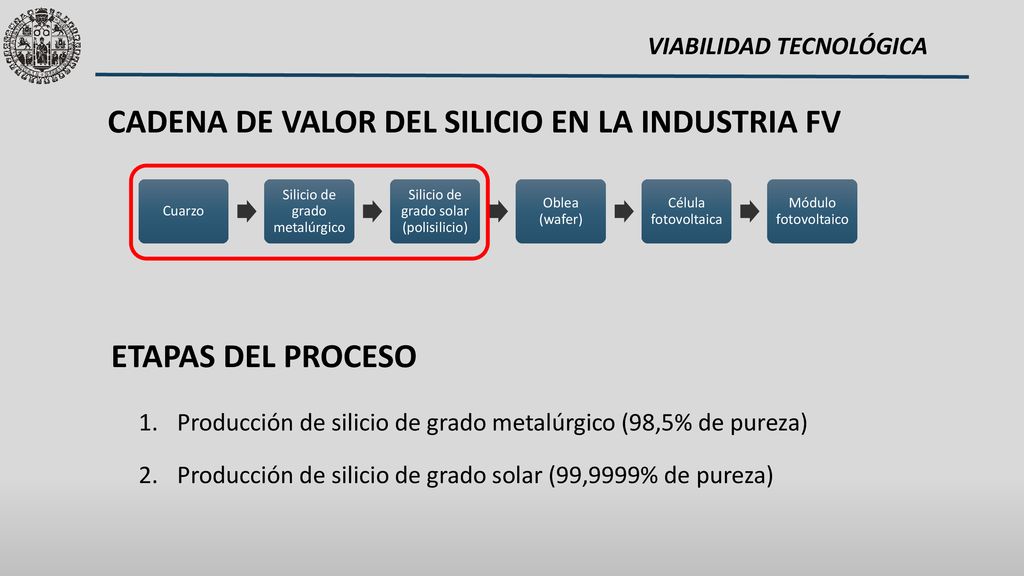

4 VIABILIDAD TECNOLÓGICA
CADENA DE VALOR DEL SILICIO EN LA INDUSTRIA FV Cuarzo Silicio de grado metalúrgico Silicio de grado solar (polisilicio) Oblea (wafer) Célula fotovoltaica Módulo fotovoltaico ETAPAS DEL PROCESO Producción de silicio de grado metalúrgico (98,5% de pureza) Producción de silicio de grado solar (99,9999% de pureza)

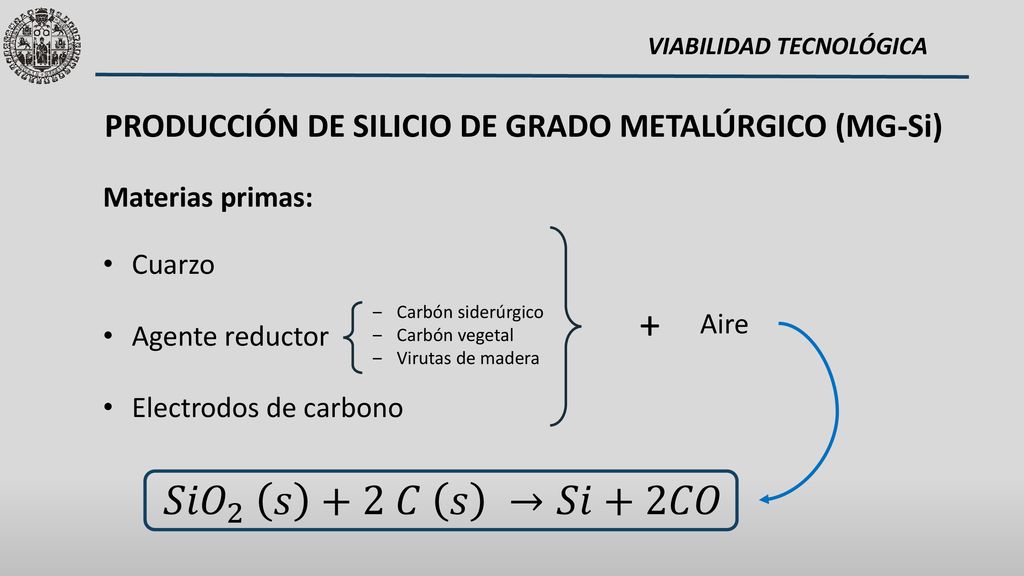

5 VIABILIDAD TECNOLÓGICA
PRODUCCIÓN DE SILICIO DE GRADO METALÚRGICO (MG-Si) Materias primas: Cuarzo Agente reductor Electrodos de carbono Carbón siderúrgico Carbón vegetal Virutas de madera + Aire 𝑆𝑖𝑂 2 𝑠 +2 𝐶 𝑠 →𝑆𝑖+2𝐶𝑂

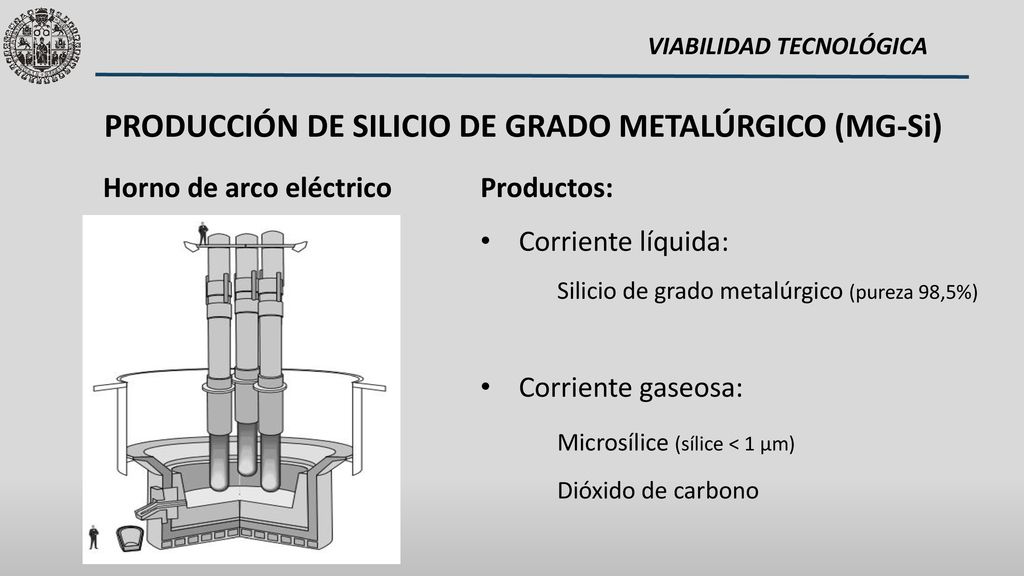

6 VIABILIDAD TECNOLÓGICA
PRODUCCIÓN DE SILICIO DE GRADO METALÚRGICO (MG-Si) Horno de arco eléctrico Productos: Corriente líquida: Silicio de grado metalúrgico (pureza 98,5%) Corriente gaseosa: Microsílice (sílice < 1 μm) Dióxido de carbono

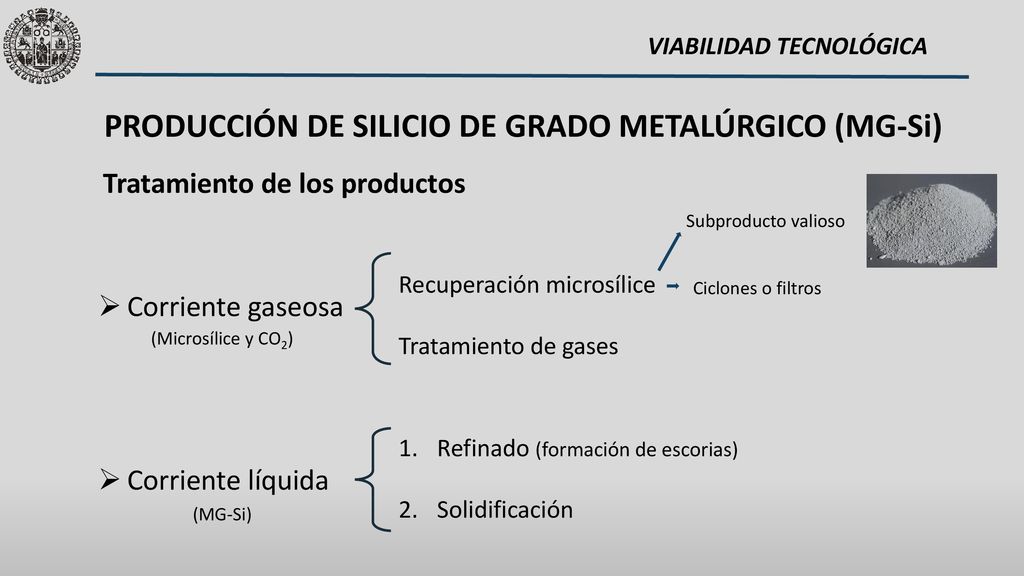

7 VIABILIDAD TECNOLÓGICA
PRODUCCIÓN DE SILICIO DE GRADO METALÚRGICO (MG-Si) Tratamiento de los productos Corriente gaseosa Subproducto valioso Recuperación microsílice Tratamiento de gases Ciclones o filtros (Microsílice y CO2) Corriente líquida Refinado (formación de escorias) Solidificación (MG-Si)

8 VIABILIDAD TECNOLÓGICA
PRODUCCIÓN DE SILICIO DE GRADO SOLAR (SG-Si) Existen tres rutas: PROCESO SIEMENS: PROCESO UNION CARBIDE: RUTA METALÚRGICA: Proceso más empleado Basado en la deposición de SiHCl3 en reactor Siemens Alto consumo energético Proceso discontinuo Eliminación de impurezas por etapas Bajo coste Altos niveles de impurezas Actualmente no adecuado para fines FV Basado en la deposición de SiH4 en FBR Menor consumo energético Proceso contínuo Algunas etapas intermedias encarecen el proceso

9 VIABILIDAD TECNOLÓGICA
Producción de MG-Si por ruta convencional SELECCIÓN DE PROCESO Producción de SiHCl3 según proceso Siemens Aunar ventajas del proceso Siemens y del proceso Union Carbide Producción de SiH4 a partir SiHCl3 por reacciones de desproporcionamiento Obtención de Si en FBR según proceso Union Carbide

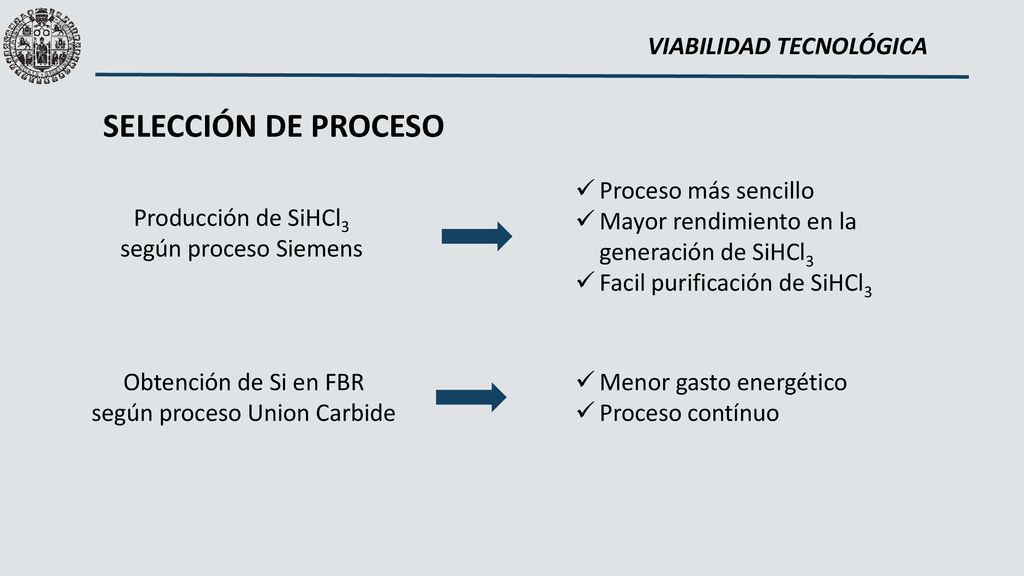

10 VIABILIDAD TECNOLÓGICA
SELECCIÓN DE PROCESO Proceso más sencillo Mayor rendimiento en la generación de SiHCl3 Facil purificación de SiHCl3 Producción de SiHCl3 según proceso Siemens Obtención de Si en FBR según proceso Union Carbide Menor gasto energético Proceso contínuo

11 PRINCIPALES MATERIAS PRIMAS
ESTUDIO DE MERCADO PRINCIPALES MATERIAS PRIMAS Cuarzo: Abundante en España Carbón: Necesidad de importación debido a su calidad

12 CAPACIDAD FV INSTALADA EN EUROPA
ESTUDIO DE MERCADO CAPACIDAD FV INSTALADA EN EUROPA

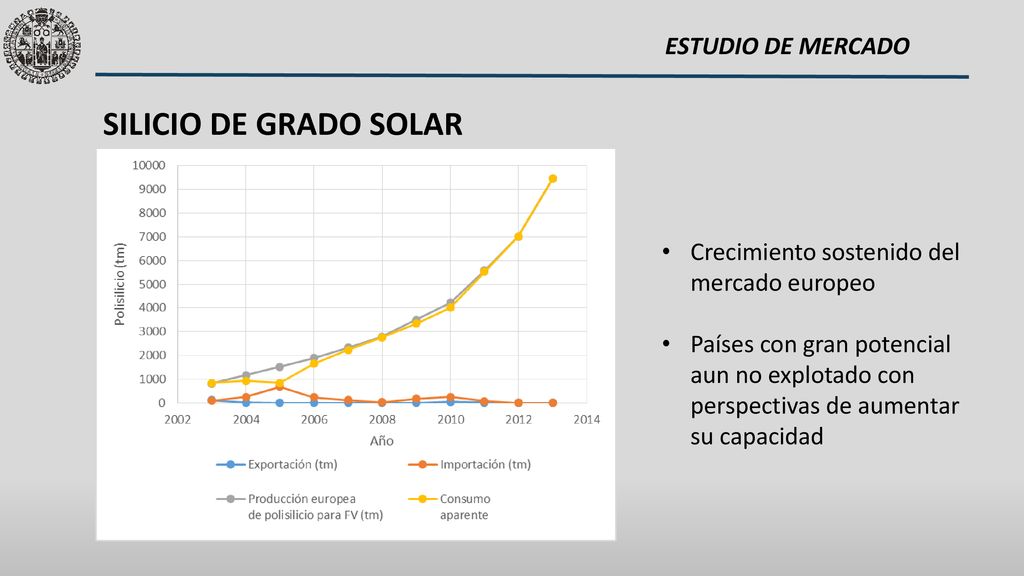

13 SILICIO DE GRADO SOLAR ESTUDIO DE MERCADO
Crecimiento sostenido del mercado europeo Países con gran potencial aun no explotado con perspectivas de aumentar su capacidad

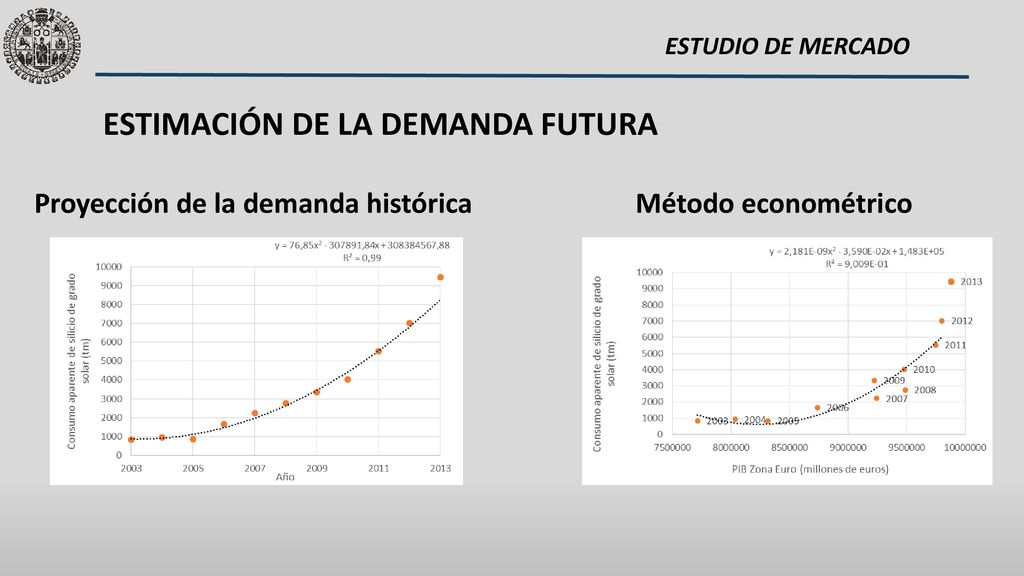

14 ESTIMACIÓN DE LA DEMANDA FUTURA
ESTUDIO DE MERCADO ESTIMACIÓN DE LA DEMANDA FUTURA Proyección de la demanda histórica Método econométrico

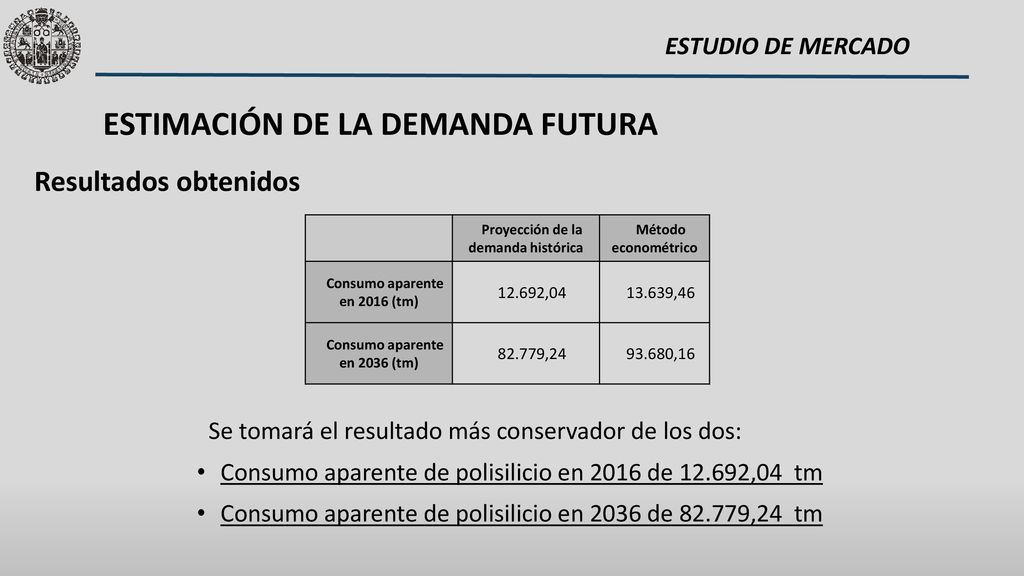

15 ESTIMACIÓN DE LA DEMANDA FUTURA
ESTUDIO DE MERCADO ESTIMACIÓN DE LA DEMANDA FUTURA Resultados obtenidos Proyección de la demanda histórica Método econométrico Consumo aparente en 2016 (tm) 12.692,04 13.639,46 Consumo aparente en 2036 (tm) 82.779,24 93.680,16 Se tomará el resultado más conservador de los dos: Consumo aparente de polisilicio en 2016 de ,04 tm Consumo aparente de polisilicio en 2036 de ,24 tm

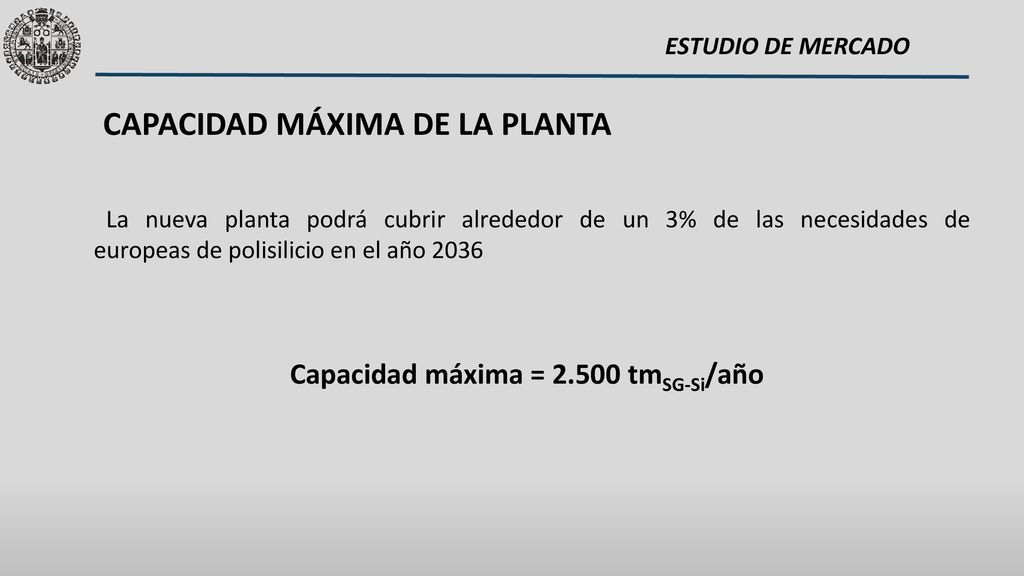

16 CAPACIDAD MÁXIMA DE LA PLANTA
ESTUDIO DE MERCADO CAPACIDAD MÁXIMA DE LA PLANTA La nueva planta podrá cubrir alrededor de un 3% de las necesidades de europeas de polisilicio en el año 2036 Capacidad máxima = tmSG-Si/año

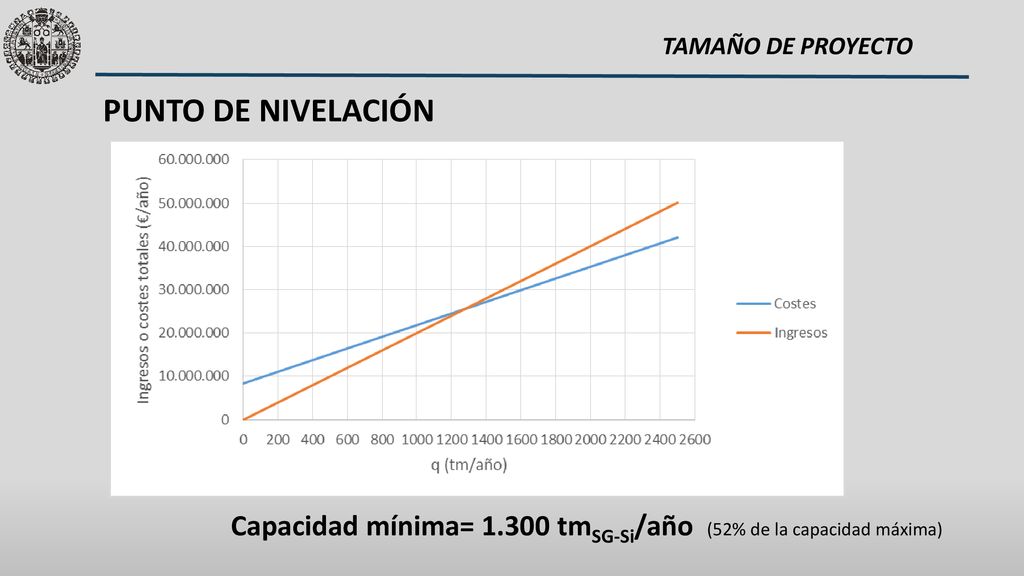

17 TAMAÑO DE PROYECTO PUNTO DE NIVELACIÓN Capacidad mínima= tmSG-Si/año (52% de la capacidad máxima)

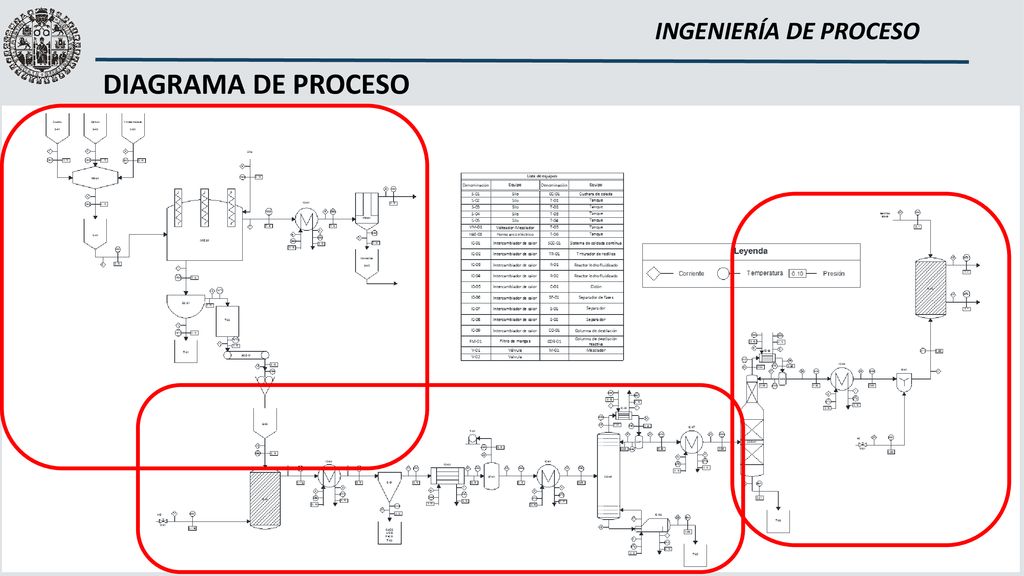

18 INGENIERÍA DE PROCESO DIAGRAMA DE PROCESO

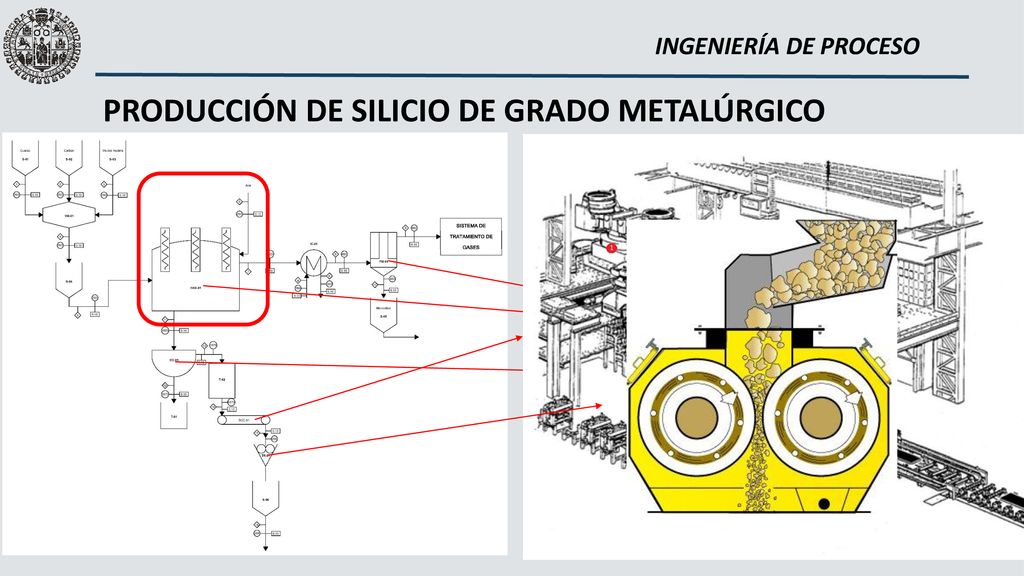

19 PRODUCCIÓN DE SILICIO DE GRADO METALÚRGICO
INGENIERÍA DE PROCESO PRODUCCIÓN DE SILICIO DE GRADO METALÚRGICO Obtención de MG-Si: 𝑆𝑖𝑂 2 𝑠 +2𝐶 𝑠 → 𝑆𝑖 𝑙 +2𝐶𝑂(𝑔 Obtención de microsílice: 𝑆𝑖 𝑙 𝑂 2 (𝑔) → 𝑆𝑖𝑂(𝑔) 𝑆𝑖𝑂 𝑔 𝑂 2 (𝑔) → 𝑆𝑖𝑂 2 (𝑠) Obtención de escorias: 𝑆𝑖𝑂 2 +𝐶 → 𝑆𝑖𝑂+𝐶𝑂 𝑆𝑖𝑂 2 +3𝐶 → 𝑆𝑖𝐶+2𝐶𝑂

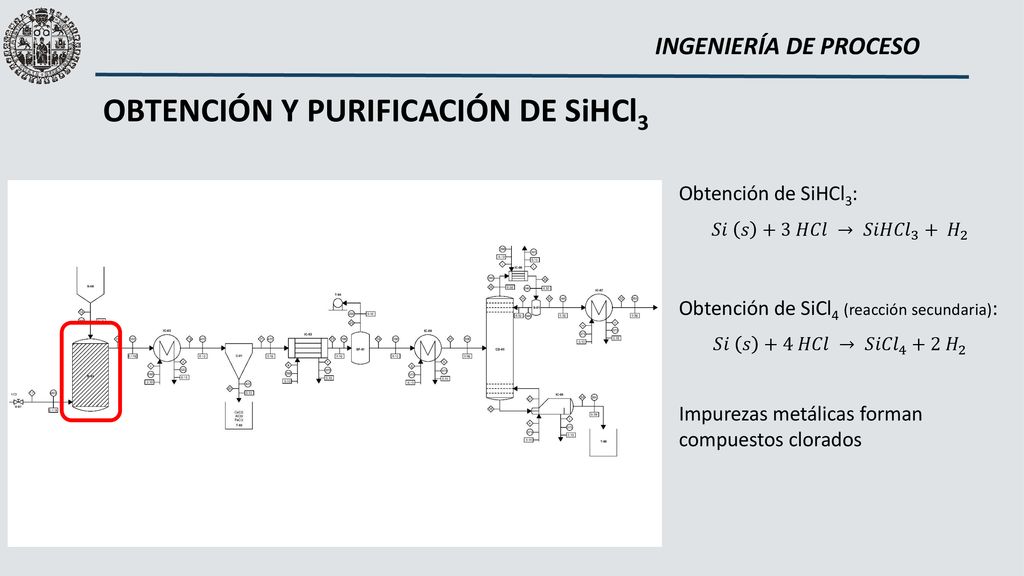

20 OBTENCIÓN Y PURIFICACIÓN DE SiHCl3
INGENIERÍA DE PROCESO OBTENCIÓN Y PURIFICACIÓN DE SiHCl3 Obtención de SiHCl3: 𝑆𝑖 𝑠 +3 𝐻𝐶𝑙 → 𝑆𝑖𝐻𝐶𝑙 3 + 𝐻 2 Obtención de SiCl4 (reacción secundaria): 𝑆𝑖 𝑠 +4 𝐻𝐶𝑙 → 𝑆𝑖𝐶𝑙 𝐻 2 Impurezas metálicas forman compuestos clorados

21 OBTENCIÓN DE SiH4 Y DEPOSICIÓN DE SG-Si
INGENIERÍA DE PROCESO OBTENCIÓN DE SiH4 Y DEPOSICIÓN DE SG-Si Obtención de SiH4: 2 𝑆𝑖𝐻𝐶𝑙 3 ↔ 𝑆𝑖𝐻 2 𝐶𝑙 2 + 𝑆𝑖𝐶𝑙 4 2 𝑆𝑖𝐻 2 𝐶𝑙 2 ↔ 𝑆𝑖𝐻 𝐶𝑙 3 + 𝑆𝑖𝐻 3 𝐶𝑙 2𝑆𝑖𝐻 3 𝐶𝑙 ↔ 𝑆𝑖𝐻 2 𝐶𝑙 2 + 𝑆𝑖𝐻 4 Descomposición de SiH4: 𝑆𝑖𝐻 4 →𝑆𝑖+2 𝐻 2

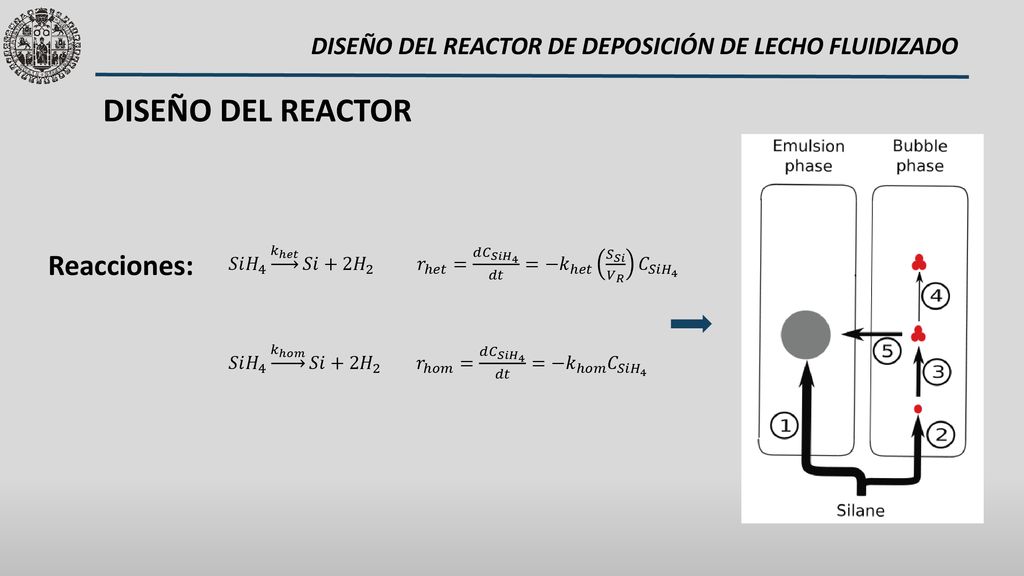

22 DISEÑO DEL REACTOR DE DEPOSICIÓN DE LECHO FLUIDIZADO
Reacciones: 𝑆𝑖 𝐻 4 𝑘 ℎ𝑒𝑡 𝑆𝑖+2 𝐻 𝑟 ℎ𝑒𝑡 = 𝑑 𝐶 𝑆𝑖 𝐻 4 𝑑𝑡 =− 𝑘 ℎ𝑒𝑡 𝑆 𝑆𝑖 𝑉 𝑅 𝐶 𝑆𝑖 𝐻 4 𝑆𝑖 𝐻 4 𝑘 ℎ𝑜𝑚 𝑆𝑖+2 𝐻 𝑟 ℎ𝑜𝑚 = 𝑑 𝐶 𝑆𝑖 𝐻 4 𝑑𝑡 =− 𝑘 ℎ𝑜𝑚 𝐶 𝑆𝑖 𝐻 4

23 DISEÑO DEL REACTOR DE DEPOSICIÓN DE LECHO FLUIDIZADO

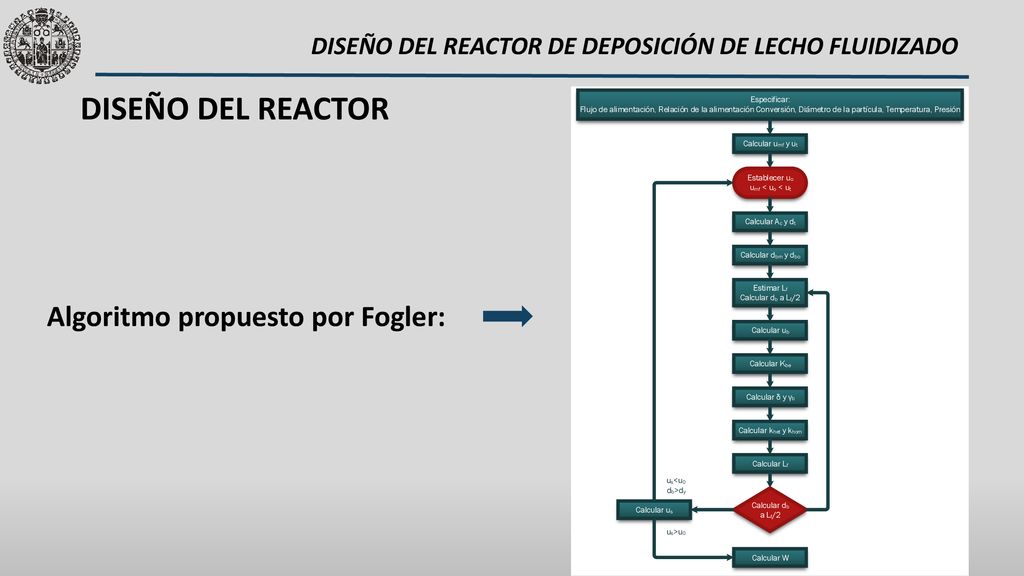

Algoritmo propuesto por Fogler:

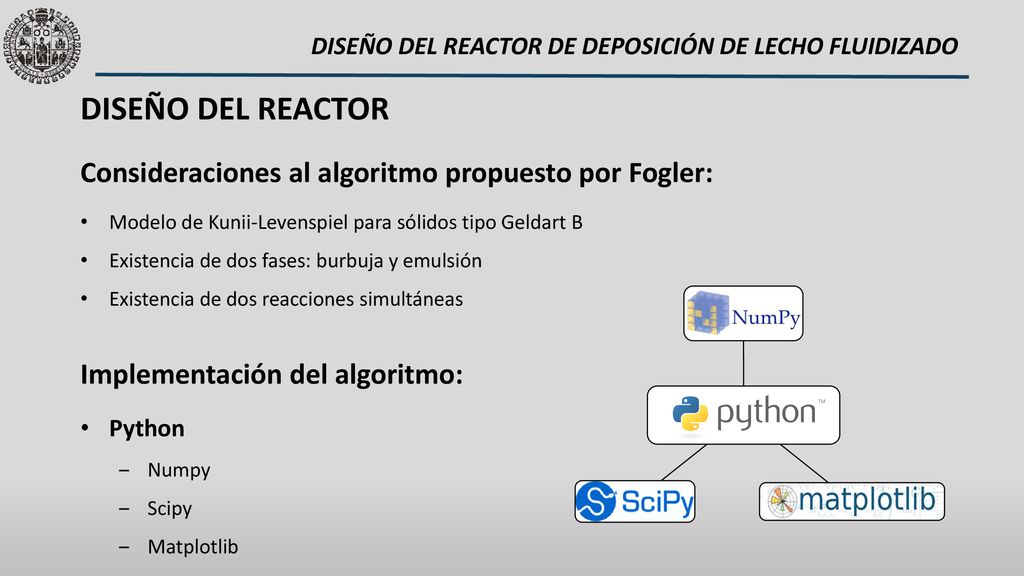

24 DISEÑO DEL REACTOR DE DEPOSICIÓN DE LECHO FLUIDIZADO
Consideraciones al algoritmo propuesto por Fogler: Modelo de Kunii-Levenspiel para sólidos tipo Geldart B Existencia de dos fases: burbuja y emulsión Existencia de dos reacciones simultáneas Implementación del algoritmo: Python Numpy Scipy Matplotlib

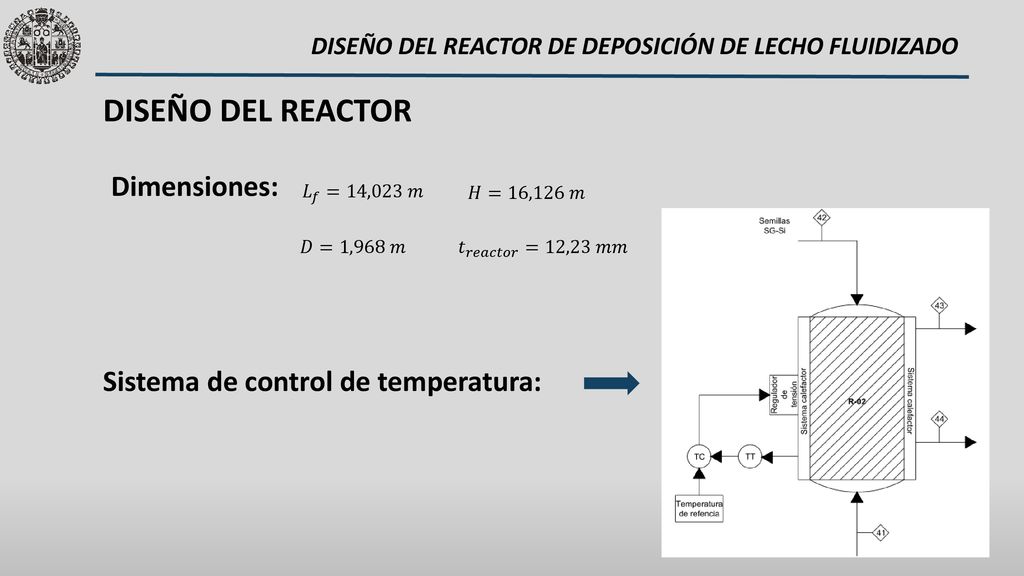

25 DISEÑO DEL REACTOR DE DEPOSICIÓN DE LECHO FLUIDIZADO
Dimensiones: 𝐿 𝑓 =14,023 𝑚 𝐻=16,126 𝑚 𝐷=1,968 𝑚 𝑡 𝑟𝑒𝑎𝑐𝑡𝑜𝑟 =12,23 𝑚𝑚 Sistema de control de temperatura:

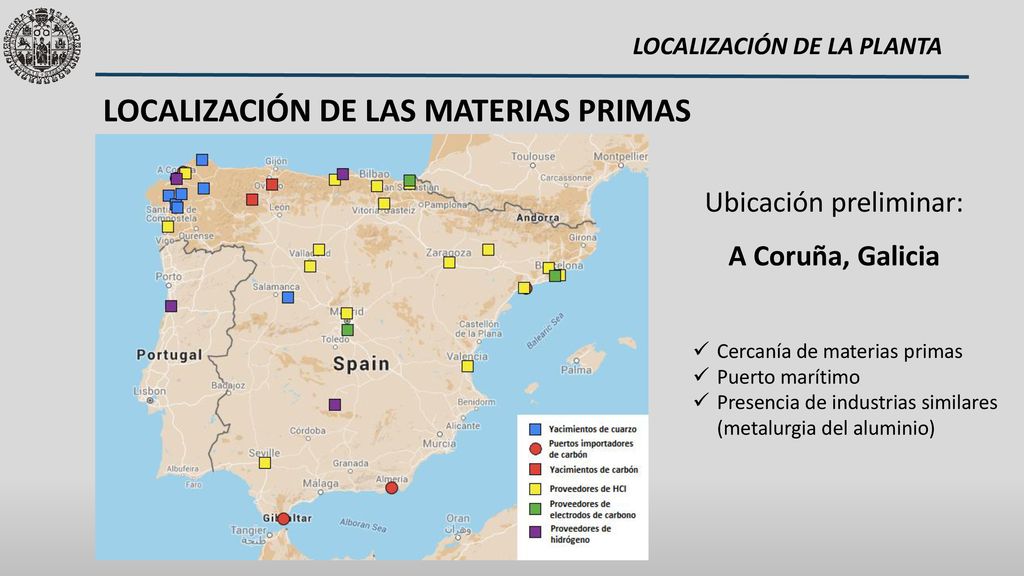

26 LOCALIZACIÓN DE LA PLANTA
LOCALIZACIÓN DE LAS MATERIAS PRIMAS Ubicación preliminar: A Coruña, Galicia Cercanía de materias primas Puerto marítimo Presencia de industrias similares (metalurgia del aluminio)

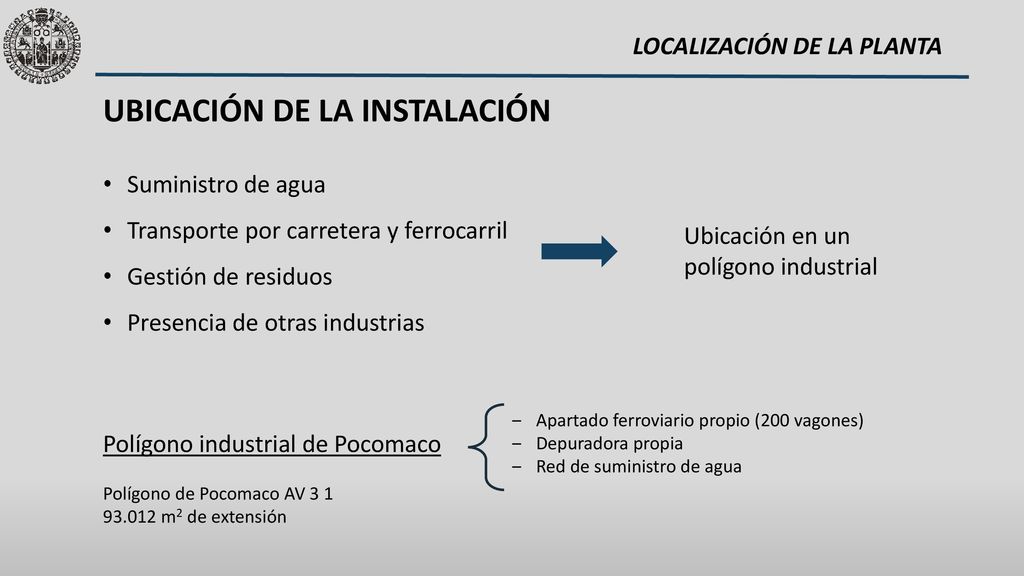

27 LOCALIZACIÓN DE LA PLANTA
UBICACIÓN DE LA INSTALACIÓN Suministro de agua Transporte por carretera y ferrocarril Gestión de residuos Presencia de otras industrias Ubicación en un polígono industrial Apartado ferroviario propio (200 vagones) Depuradora propia Red de suministro de agua Polígono industrial de Pocomaco Polígono de Pocomaco AV 3 1 m2 de extensión

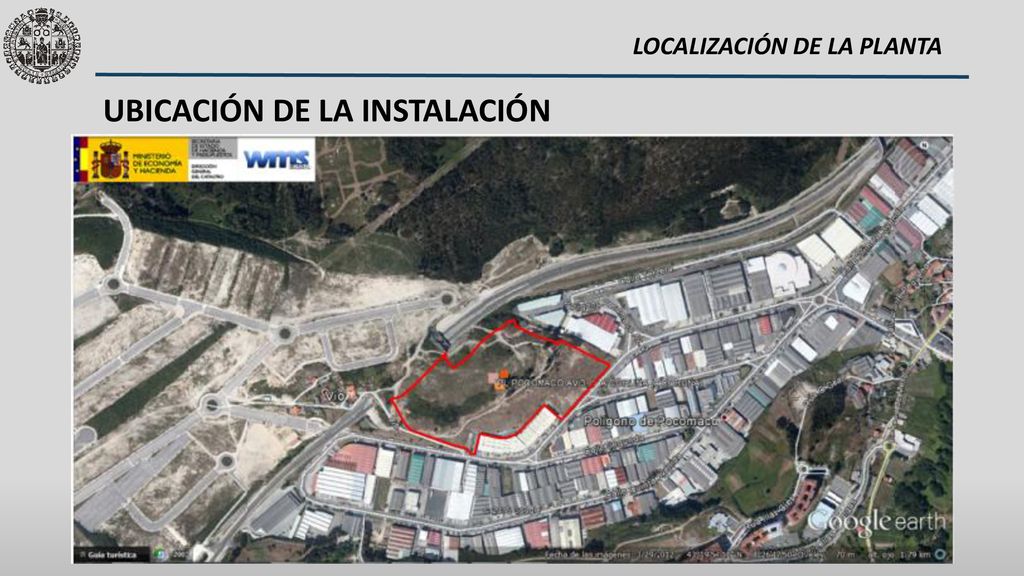

28 LOCALIZACIÓN DE LA PLANTA
UBICACIÓN DE LA INSTALACIÓN

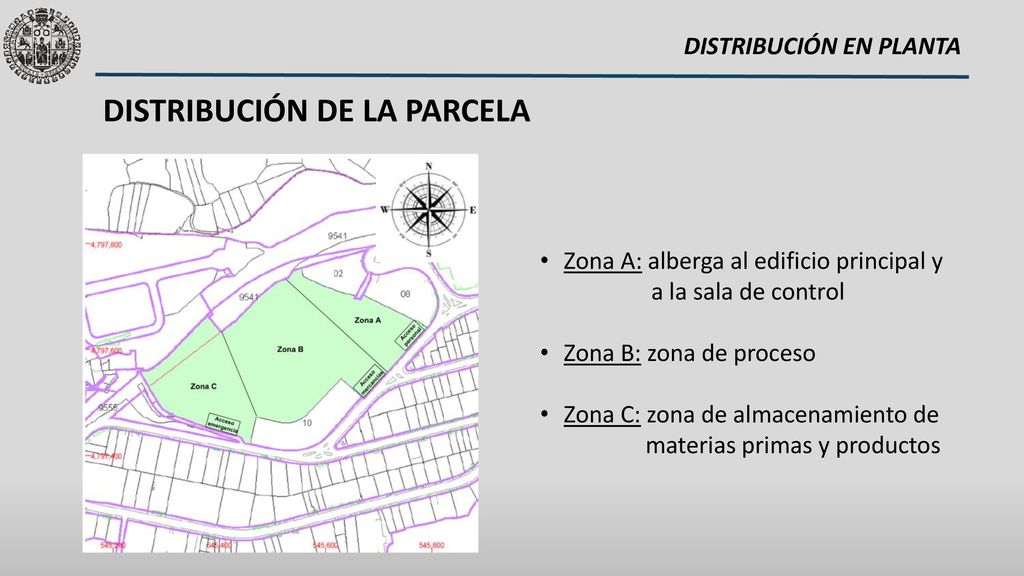

29 DISTRIBUCIÓN EN PLANTA
DISTRIBUCIÓN DE LA PARCELA Zona A: alberga al edificio principal y a la sala de control Zona B: zona de proceso Zona C: zona de almacenamiento de materias primas y productos

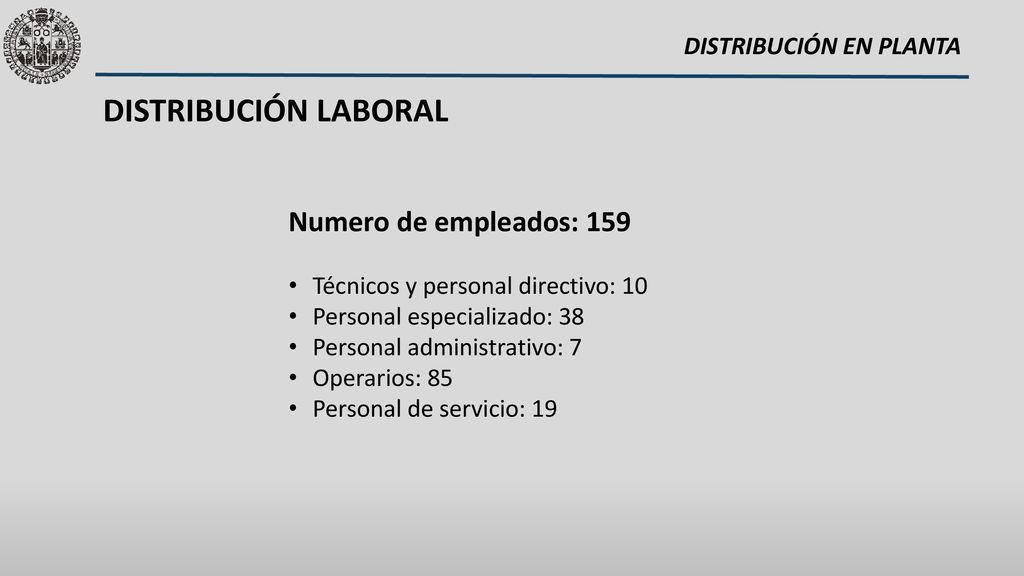

30 DISTRIBUCIÓN EN PLANTA
DISTRIBUCIÓN LABORAL Numero de empleados: 159 Técnicos y personal directivo: 10 Personal especializado: 38 Personal administrativo: 7 Operarios: 85 Personal de servicio: 19

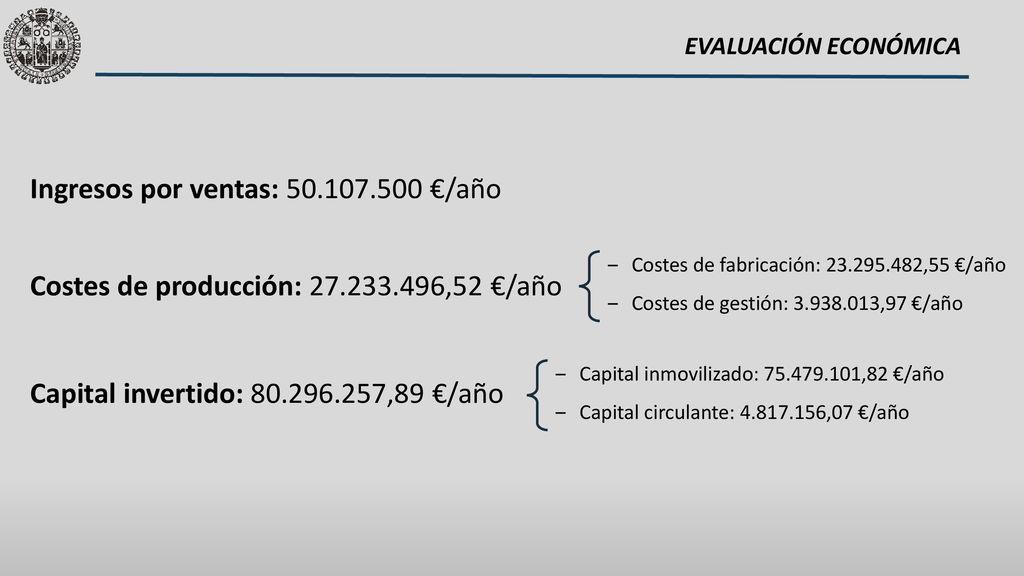

31 Ingresos por ventas: 50.107.500 €/año
EVALUACIÓN ECONÓMICA Ingresos por ventas: €/año Costes de producción: ,52 €/año Capital invertido: ,89 €/año Costes de fabricación: ,55 €/año Costes de gestión: ,97 €/año Capital inmovilizado: ,82 €/año Capital circulante: ,07 €/año

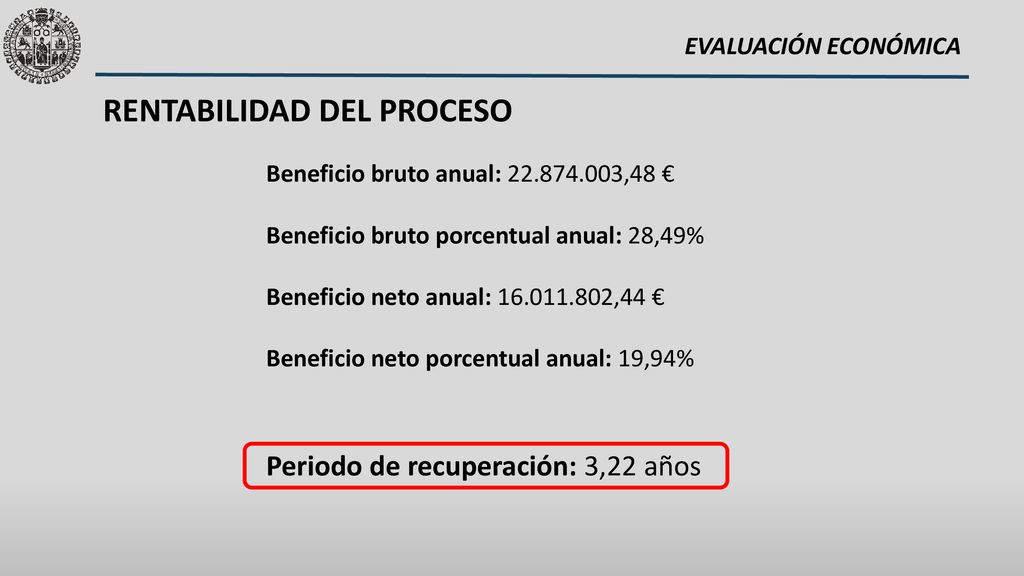

32 RENTABILIDAD DEL PROCESO
EVALUACIÓN ECONÓMICA RENTABILIDAD DEL PROCESO Beneficio bruto anual: ,48 € Beneficio bruto porcentual anual: 28,49% Beneficio neto anual: ,44 € Beneficio neto porcentual anual: 19,94% Periodo de recuperación: 3,22 años

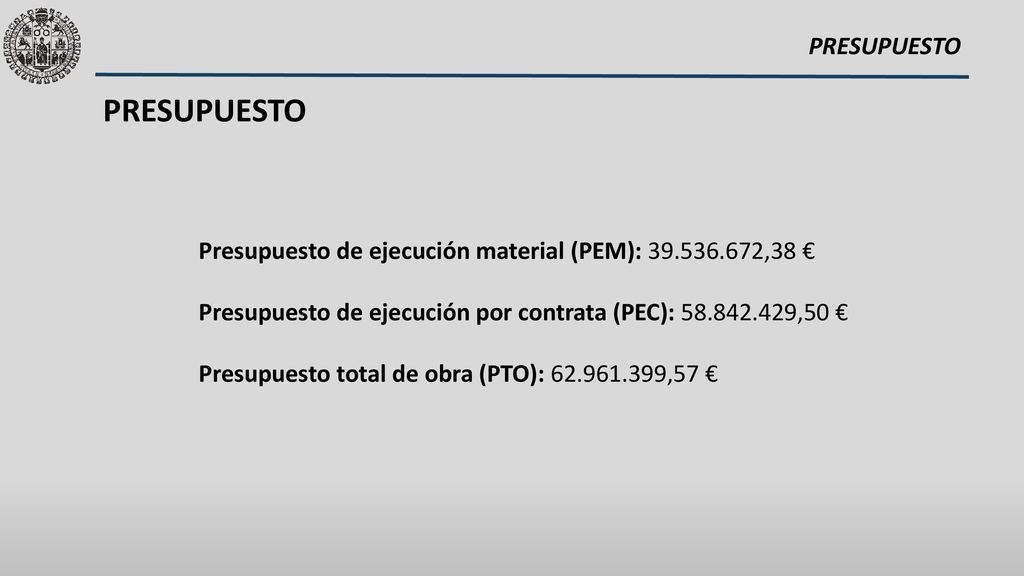

33 PRESUPUESTO PRESUPUESTO
Presupuesto de ejecución material (PEM): ,38 € Presupuesto de ejecución por contrata (PEC): ,50 € Presupuesto total de obra (PTO): ,57 €

34 GRACIAS POR SU ATENCIÓN
