1 Bruno Trejo y Agustín Monroy
Diseño bioclimático Bruno Trejo y Agustín Monroy

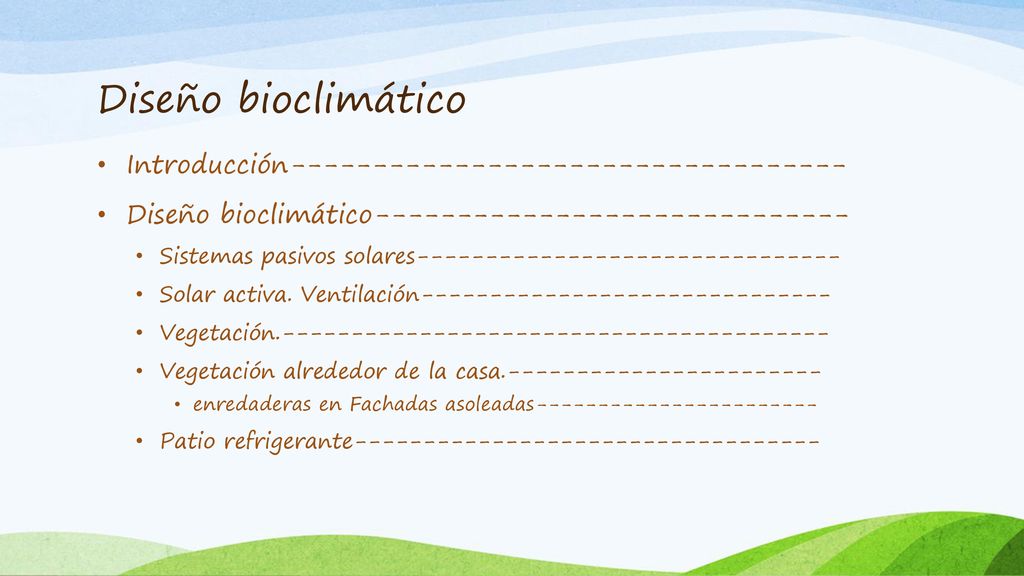

2 Diseño bioclimático Introducción----------------------------------
Sistemas pasivos solares Solar activa. Ventilación Vegetación Vegetación alrededor de la casa enredaderas en Fachadas asoleadas Patio refrigerante

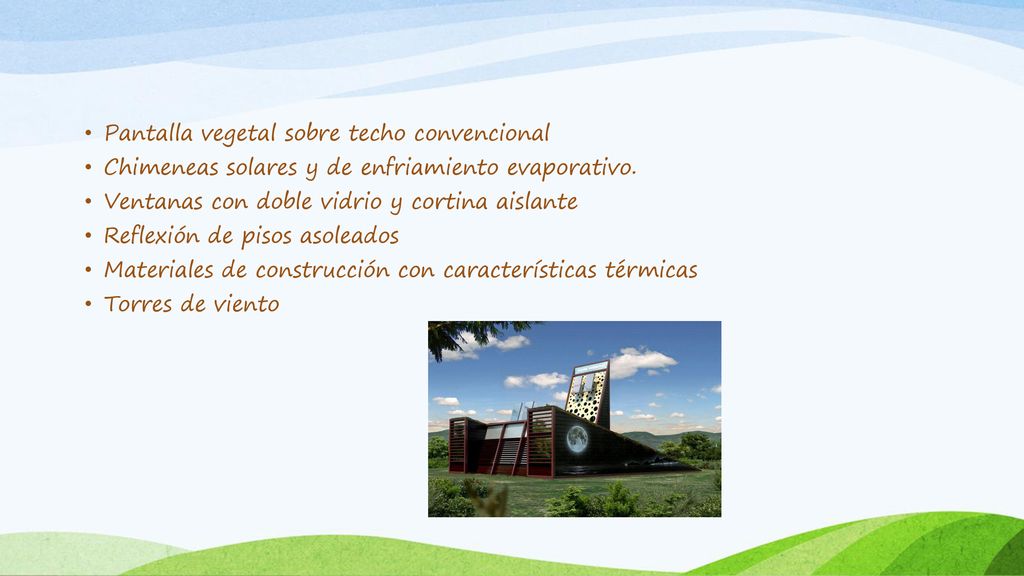

3 Pantalla vegetal sobre techo convencional
Chimeneas solares y de enfriamiento evaporativo. Ventanas con doble vidrio y cortina aislante Reflexión de pisos asoleados Materiales de construcción con características térmicas Torres de viento

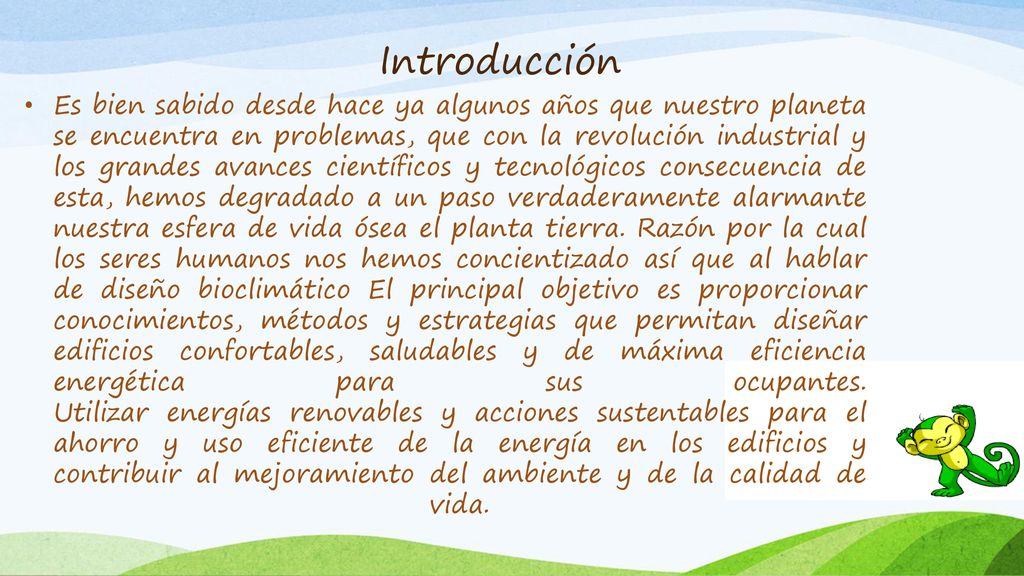

4 Introducción Es bien sabido desde hace ya algunos años que nuestro planeta se encuentra en problemas, que con la revolución industrial y los grandes avances científicos y tecnológicos consecuencia de esta, hemos degradado a un paso verdaderamente alarmante nuestra esfera de vida ósea el planta tierra. Razón por la cual los seres humanos nos hemos concientizado así que al hablar de diseño bioclimático El principal objetivo es proporcionar conocimientos, métodos y estrategias que permitan diseñar edificios confortables, saludables y de máxima eficiencia energética para sus ocupantes. Utilizar energías renovables y acciones sustentables para el ahorro y uso eficiente de la energía en los edificios y contribuir al mejoramiento del ambiente y de la calidad de vida.

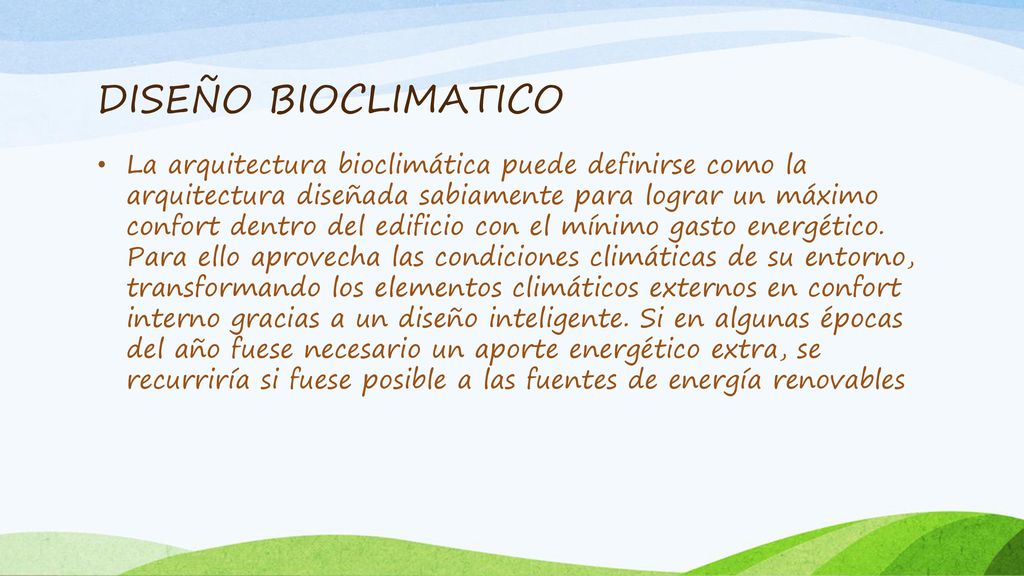

5 DISEÑO BIOCLIMATICO La arquitectura bioclimática puede definirse como la arquitectura diseñada sabiamente para lograr un máximo confort dentro del edificio con el mínimo gasto energético. Para ello aprovecha las condiciones climáticas de su entorno, transformando los elementos climáticos externos en confort interno gracias a un diseño inteligente. Si en algunas épocas del año fuese necesario un aporte energético extra, se recurriría si fuese posible a las fuentes de energía renovables

6 Los sistemas solares pasivos
son parte integrante del diseño del edificio y tratan de captar y acumular el calor proveniente de la energía del sol.  En la arquitectura bioclimática se utilizan para amortiguar la variación de temperatura interior respecto de la exterior, sistemas simples que acumulen calor y luego lo cedan al ambiente interior, cuando en el exterior la temperatura baja.

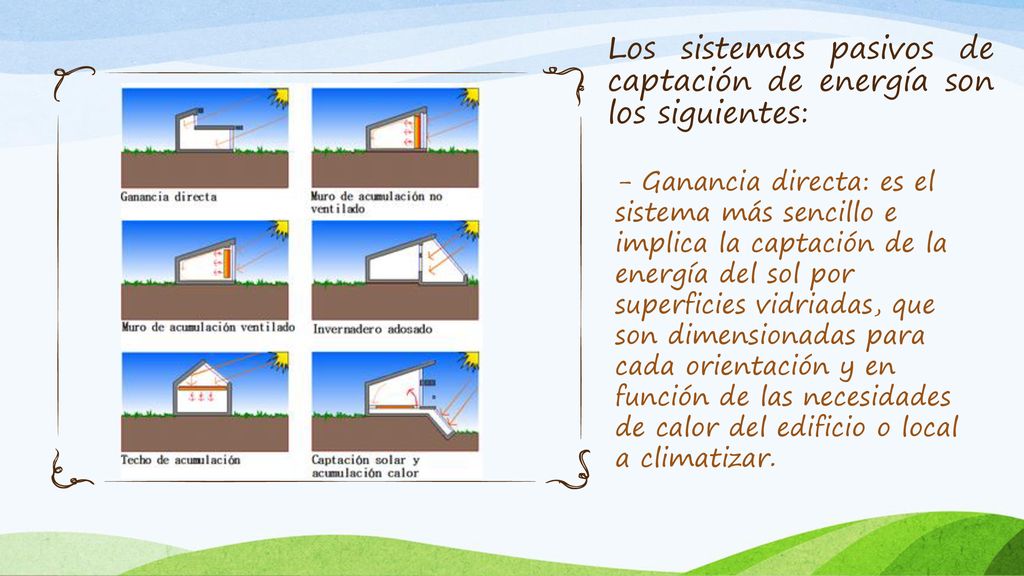

7 Los sistemas pasivos de captación de energía son los siguientes:
- Ganancia directa: es el sistema más sencillo e implica la captación de la energía del sol por superficies vidriadas, que son dimensionadas para cada orientación y en función de las necesidades de calor del edificio o local a climatizar.

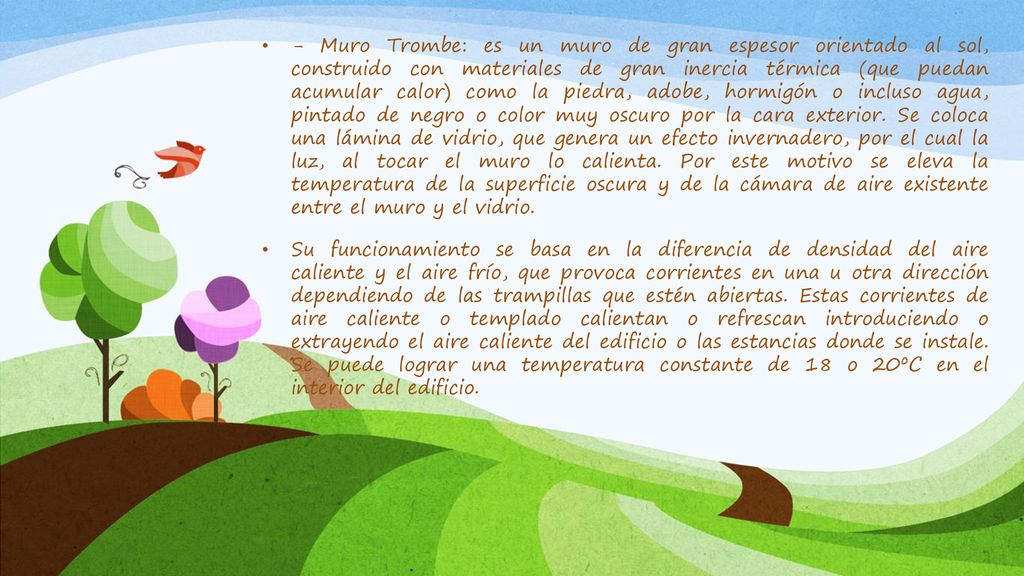

8 - Muro Trombe: es un muro de gran espesor orientado al sol, construido con materiales de gran inercia térmica (que puedan acumular calor) como la piedra, adobe, hormigón o incluso agua, pintado de negro o color muy oscuro por la cara exterior. Se coloca una lámina de vidrio, que genera un efecto invernadero, por el cual la luz, al tocar el muro lo calienta. Por este motivo se eleva la temperatura de la superficie oscura y de la cámara de aire existente entre el muro y el vidrio. Su funcionamiento se basa en la diferencia de densidad del aire caliente y el aire frío, que provoca corrientes en una u otra dirección dependiendo de las trampillas que estén abiertas. Estas corrientes de aire caliente o templado calientan o refrescan introduciendo o extrayendo el aire caliente del edificio o las estancias donde se instale. Se puede lograr una temperatura constante de 18 o 20ºC en el interior del edificio.

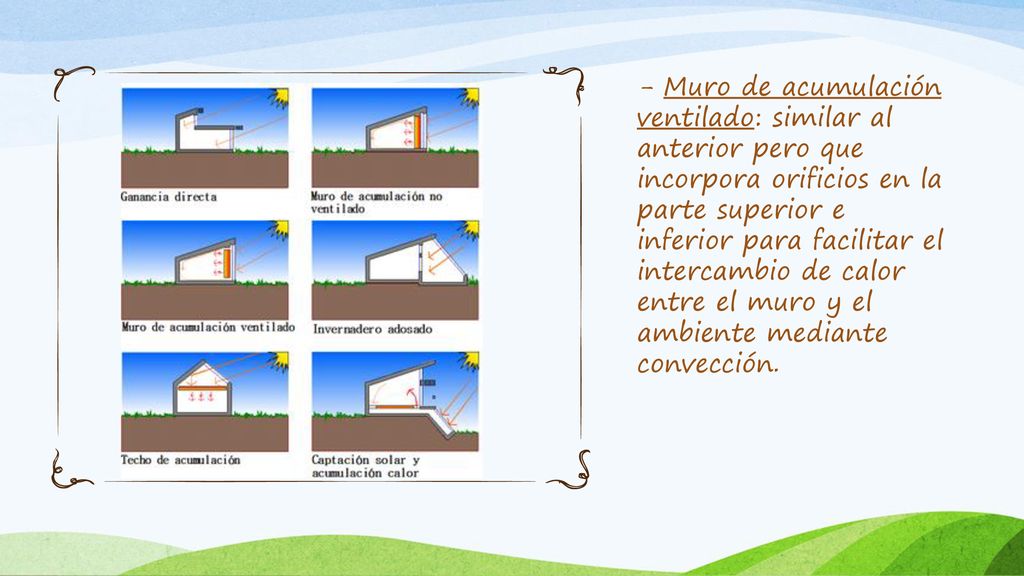

9 - Muro de acumulación ventilado: similar al anterior pero que incorpora orificios en la parte superior e inferior para facilitar el intercambio de calor entre el muro y el ambiente mediante convección.

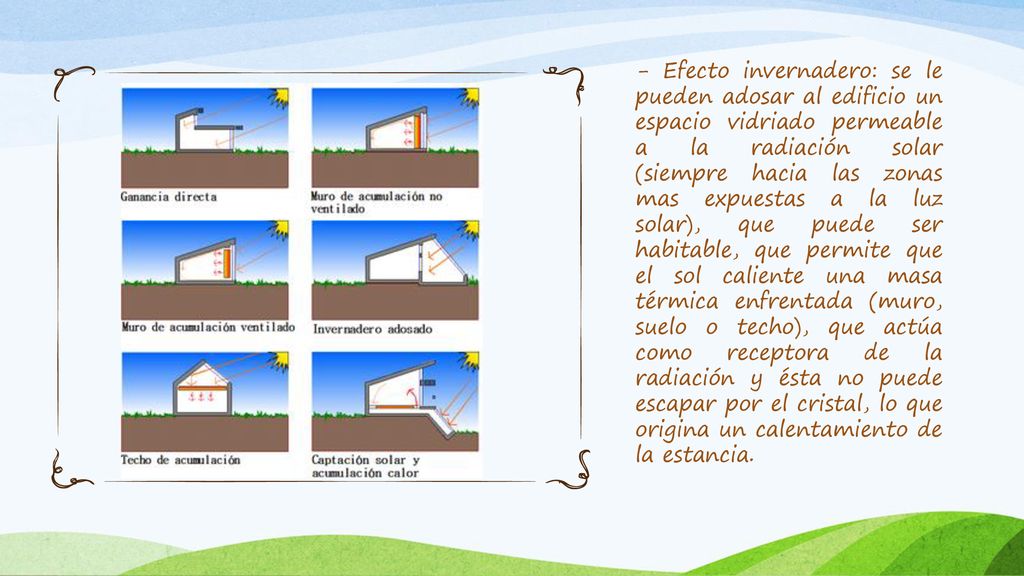

10 - Efecto invernadero: se le pueden adosar al edificio un espacio vidriado permeable a la radiación solar (siempre hacia las zonas mas expuestas a la luz solar), que puede ser habitable, que permite que el sol caliente una masa térmica enfrentada (muro, suelo o techo), que actúa como receptora de la radiación y ésta no puede escapar por el cristal, lo que origina un calentamiento de la estancia.

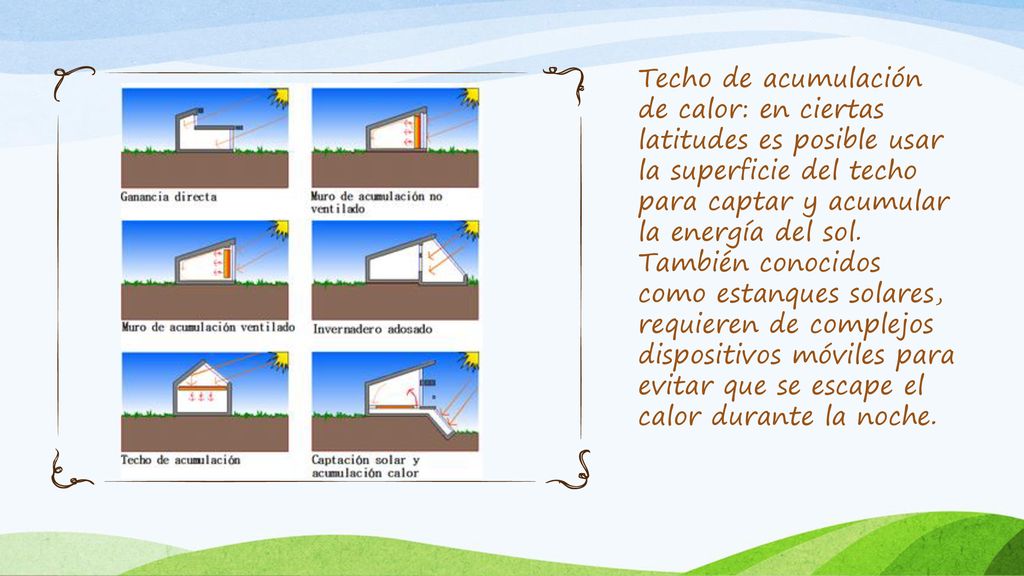

11 Techo de acumulación de calor: en ciertas latitudes es posible usar la superficie del techo para captar y acumular la energía del sol. También conocidos como estanques solares, requieren de complejos dispositivos móviles para evitar que se escape el calor durante la noche.

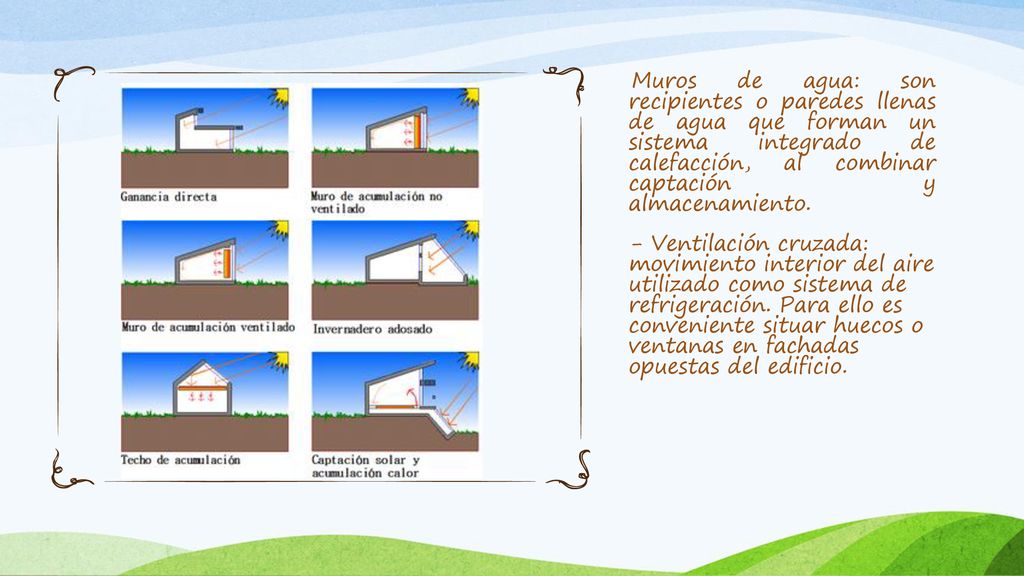

12 Muros de agua: son recipientes o paredes llenas de agua que forman un sistema integrado de calefacción, al combinar captación y almacenamiento. - Ventilación cruzada: movimiento interior del aire utilizado como sistema de refrigeración. Para ello es conveniente situar huecos o ventanas en fachadas opuestas del edificio.

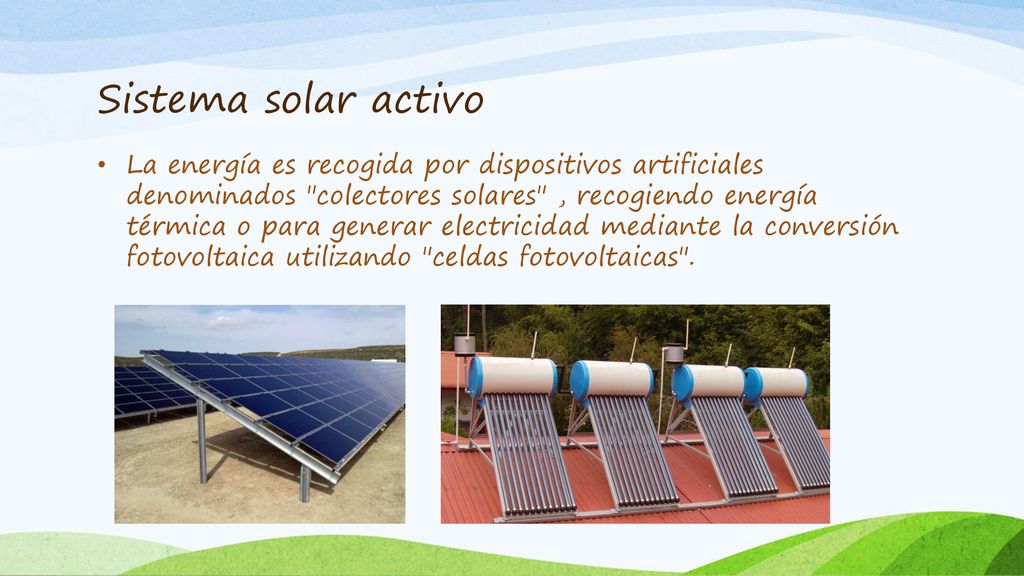

13 Sistema solar activo La energía es recogida por dispositivos artificiales denominados "colectores solares" , recogiendo energía térmica o para generar electricidad mediante la conversión fotovoltaica utilizando "celdas fotovoltaicas".

14 La vegetación  es el conjunto de plantas que determinan aspectos importantes del paisaje en la naturaleza. Entre la vegetación se encuentran algunos árboles, plantas, hongos y la mayoría de recursos naturales.

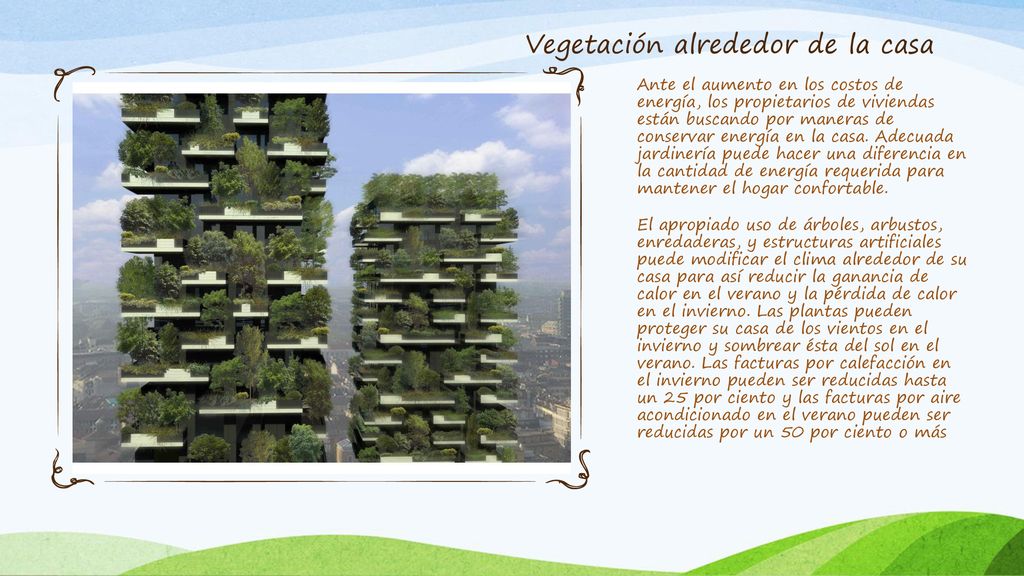

15 Vegetación alrededor de la casa
Ante el aumento en los costos de energía, los propietarios de viviendas están buscando por maneras de conservar energía en la casa. Adecuada jardinería puede hacer una diferencia en la cantidad de energía requerida para mantener el hogar confortable. El apropiado uso de árboles, arbustos, enredaderas, y estructuras artificiales puede modificar el clima alrededor de su casa para así reducir la ganancia de calor en el verano y la pérdida de calor en el invierno. Las plantas pueden proteger su casa de los vientos en el invierno y sombrear ésta del sol en el verano. Las facturas por calefacción en el invierno pueden ser reducidas hasta un 25 por ciento y las facturas por aire acondicionado en el verano pueden ser reducidas por un 50 por ciento o más

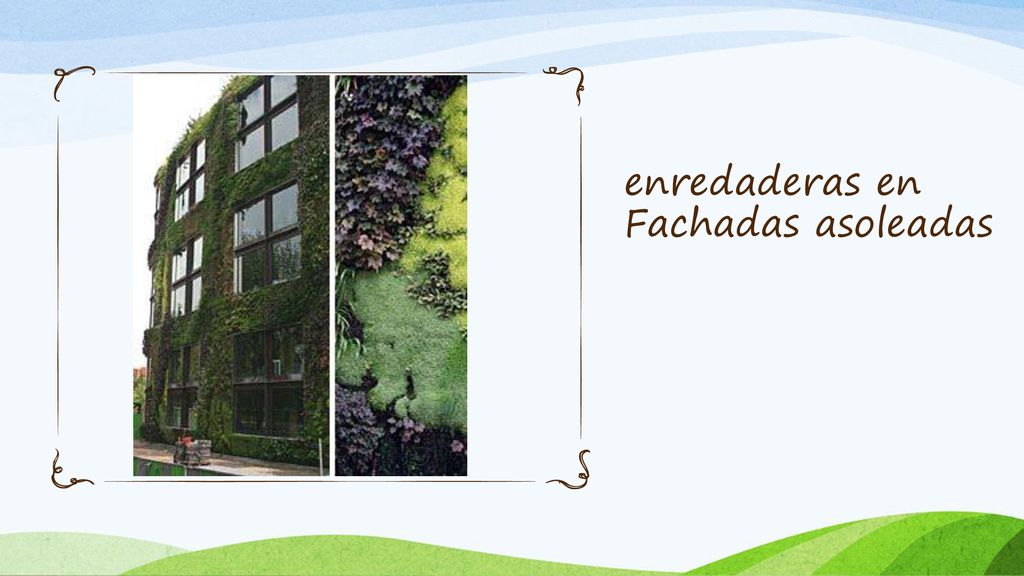

16 enredaderas en Fachadas asoleadas

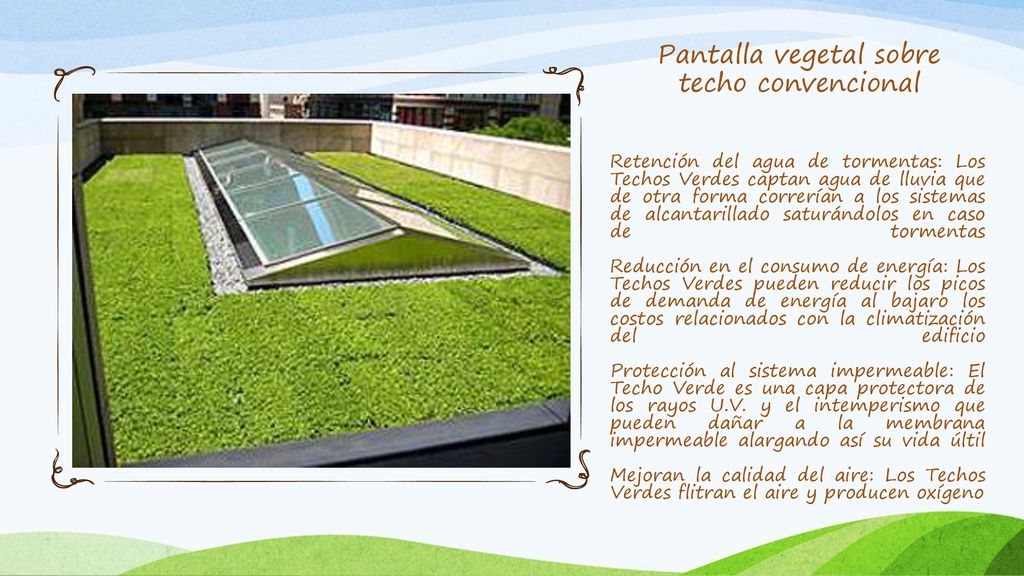

17 Pantalla vegetal sobre techo convencional
Retención del agua de tormentas: Los Techos Verdes captan agua de lluvia que de otra forma correrían a los sistemas de alcantarillado saturándolos en caso de tormentas Reducción en el consumo de energía: Los Techos Verdes pueden reducir los picos de demanda de energía al bajaro los costos relacionados con la climatización del edificio Protección al sistema impermeable: El Techo Verde es una capa protectora de los rayos U.V. y el intemperismo que pueden dañar a la membrana impermeable alargando así su vida últil Mejoran la calidad del aire: Los Techos Verdes flitran el aire y producen oxígeno

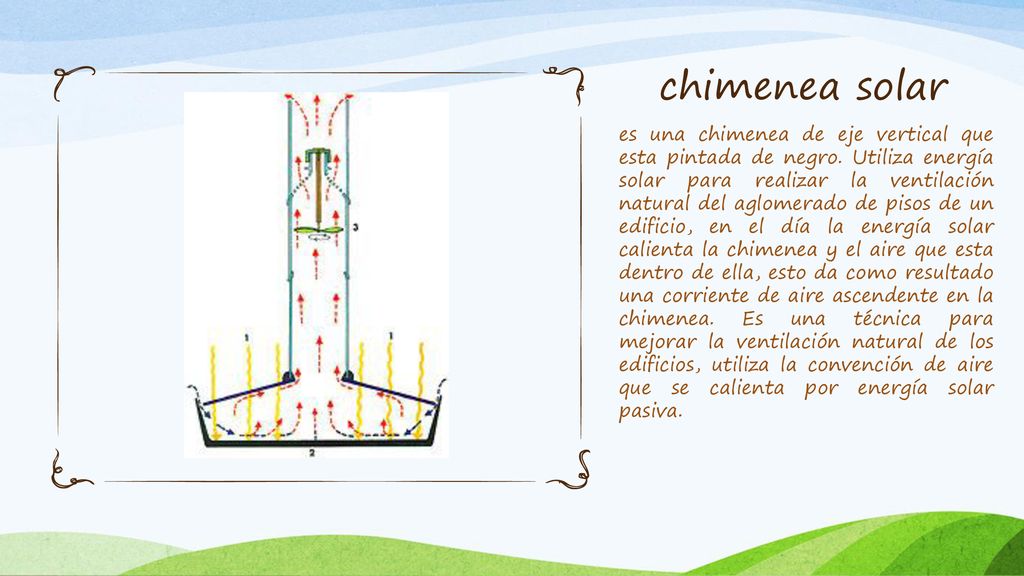

18 chimenea solar es una chimenea de eje vertical que esta pintada de negro. Utiliza energía solar para realizar la ventilación natural del aglomerado de pisos de un edificio, en el día la energía solar calienta la chimenea y el aire que esta dentro de ella, esto da como resultado una corriente de aire ascendente en la chimenea. Es una técnica para mejorar la ventilación natural de los edificios, utiliza la convención de aire que se calienta por energía solar pasiva.

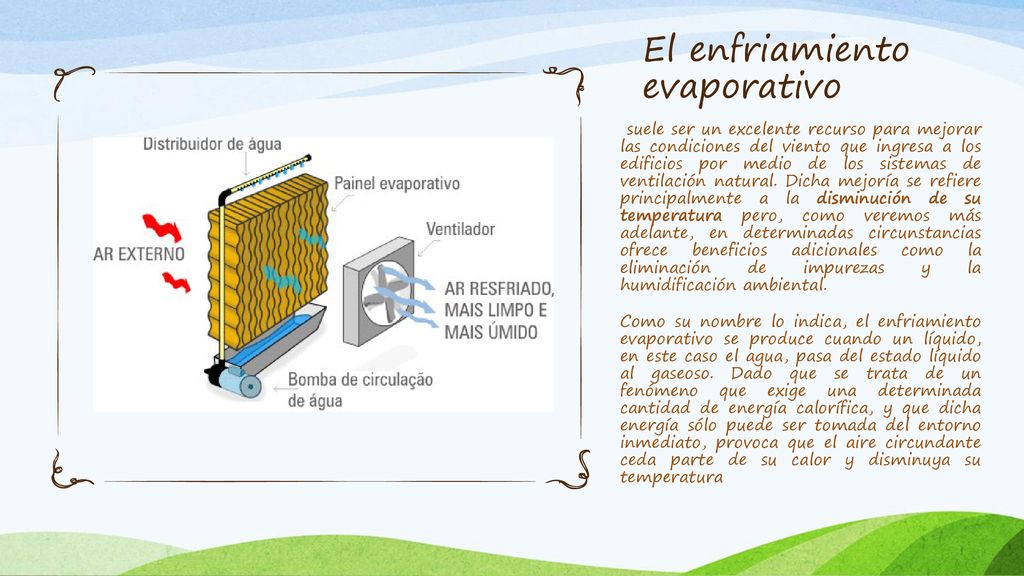

19 El enfriamiento evaporativo
 suele ser un excelente recurso para mejorar las condiciones del viento que ingresa a los edificios por medio de los sistemas de ventilación natural. Dicha mejoría se refiere principalmente a la disminución de su temperatura pero, como veremos más adelante, en determinadas circunstancias ofrece beneficios adicionales como la eliminación de impurezas y la humidificación ambiental. Como su nombre lo indica, el enfriamiento evaporativo se produce cuando un líquido, en este caso el agua, pasa del estado líquido al gaseoso. Dado que se trata de un fenómeno que exige una determinada cantidad de energía calorífica, y que dicha energía sólo puede ser tomada del entorno inmediato, provoca que el aire circundante ceda parte de su calor y disminuya su temperatura

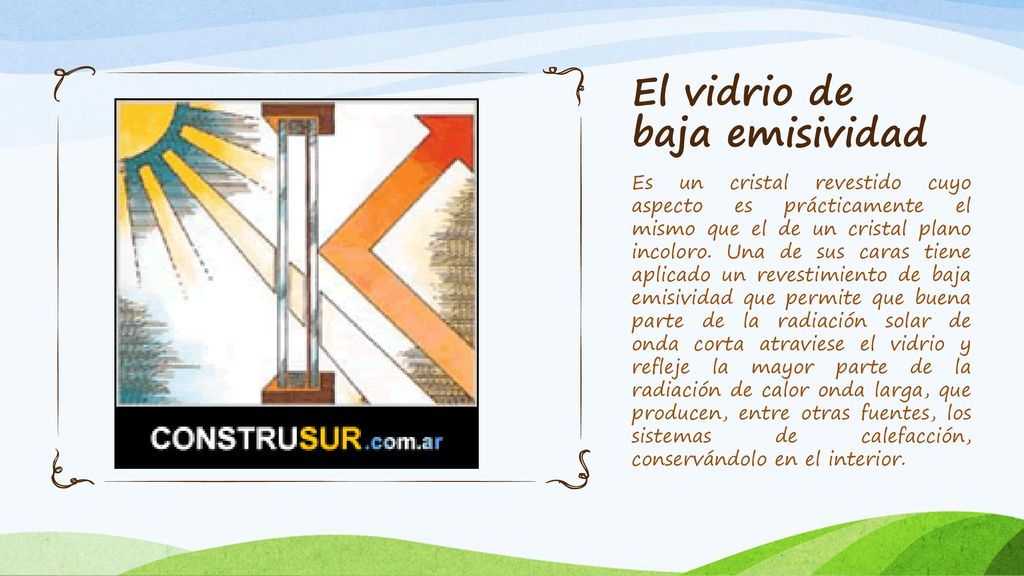

20 El vidrio de baja emisividad
Es un cristal revestido cuyo aspecto es prácticamente el mismo que el de un cristal plano incoloro. Una de sus caras tiene aplicado un revestimiento de baja emisividad que permite que buena parte de la radiación solar de onda corta atraviese el vidrio y refleje la mayor parte de la radiación de calor onda larga, que producen, entre otras fuentes, los sistemas de calefacción, conservándolo en el interior.

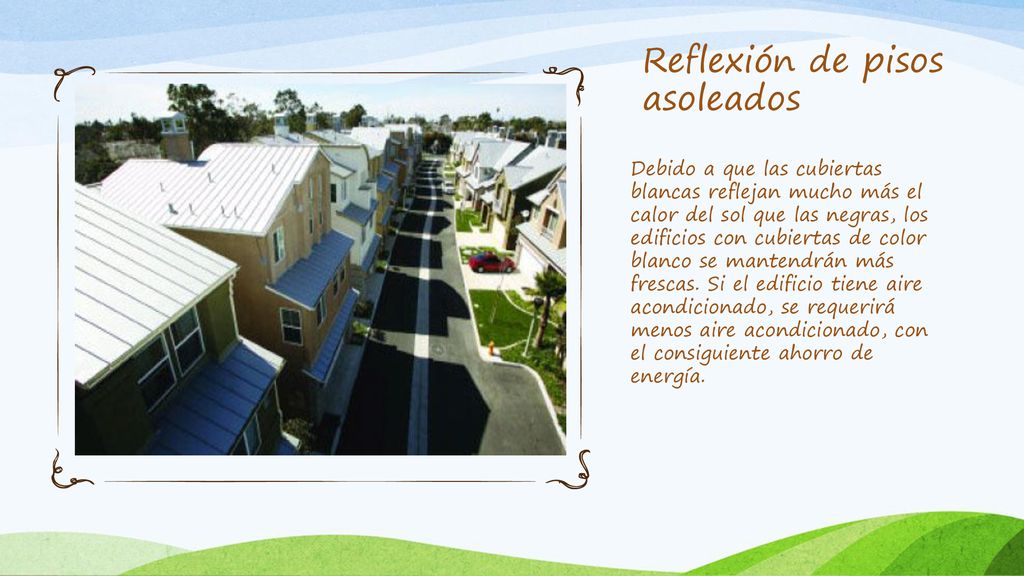

21 Reflexión de pisos asoleados
Debido a que las cubiertas blancas reflejan mucho más el calor del sol que las negras, los edificios con cubiertas de color blanco se mantendrán más frescas. Si el edificio tiene aire acondicionado, se requerirá menos aire acondicionado, con el consiguiente ahorro de energía.

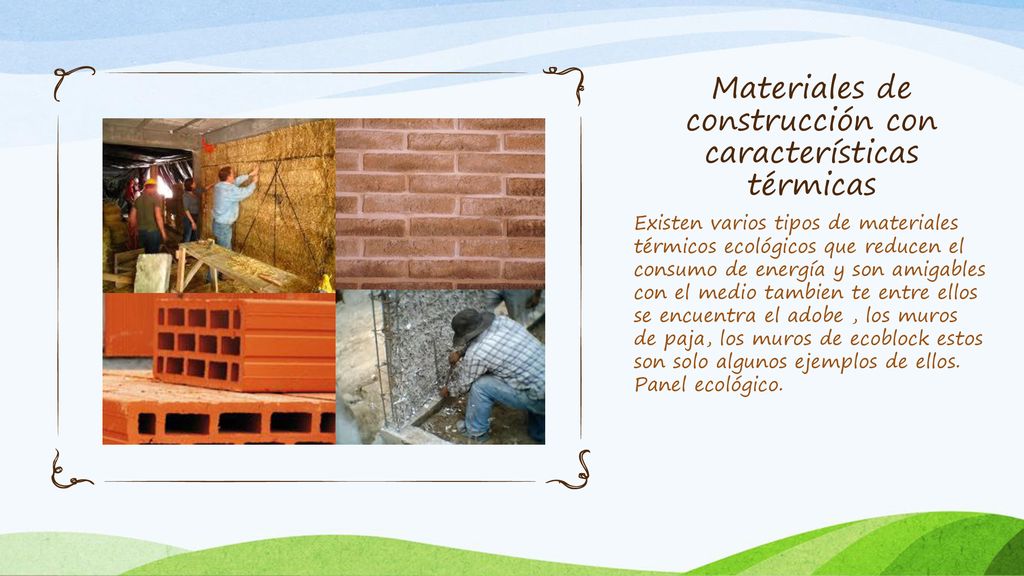

22 Materiales de construcción con características térmicas
Existen varios tipos de materiales térmicos ecológicos que reducen el consumo de energía y son amigables con el medio tambien te entre ellos se encuentra el adobe , los muros de paja, los muros de ecoblock estos son solo algunos ejemplos de ellos. Panel ecológico.

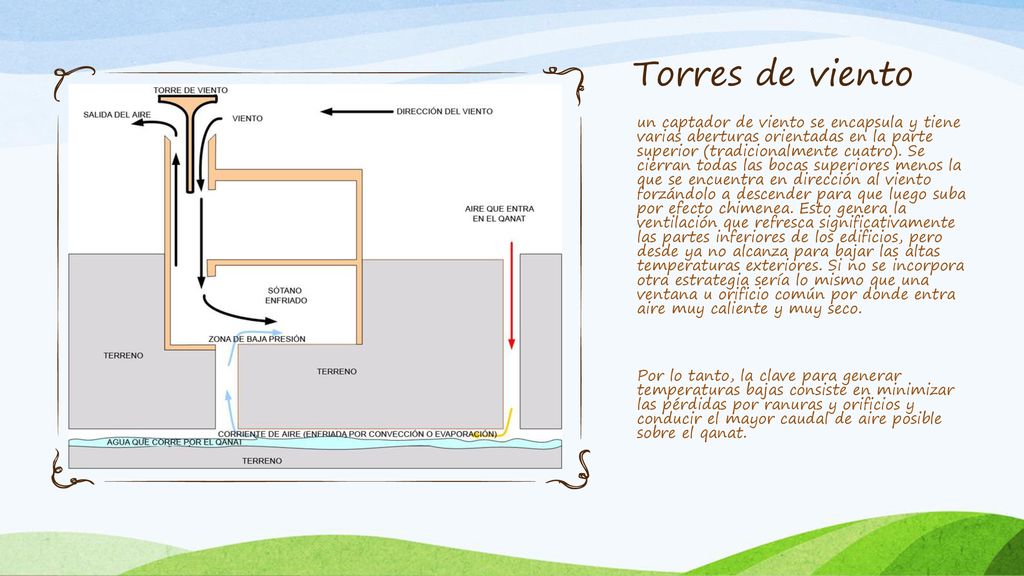

23 Torres de viento un captador de viento se encapsula y tiene varias aberturas orientadas en la parte superior (tradicionalmente cuatro). Se cierran todas las bocas superiores menos la que se encuentra en dirección al viento forzándolo a descender para que luego suba por efecto chimenea. Esto genera la ventilación que refresca significativamente las partes inferiores de los edificios, pero desde ya no alcanza para bajar las altas temperaturas exteriores. Si no se incorpora otra estrategia sería lo mismo que una ventana u orificio común por donde entra aire muy caliente y muy seco. Por lo tanto, la clave para generar temperaturas bajas consiste en minimizar las pérdidas por ranuras y orificios y conducir el mayor caudal de aire posible sobre el qanat.

24 Fin Gracias por su tiempo
