1 Topologías y tipos de cables en una red
Julián De La Cruz Morales Roberto Pineda Flores

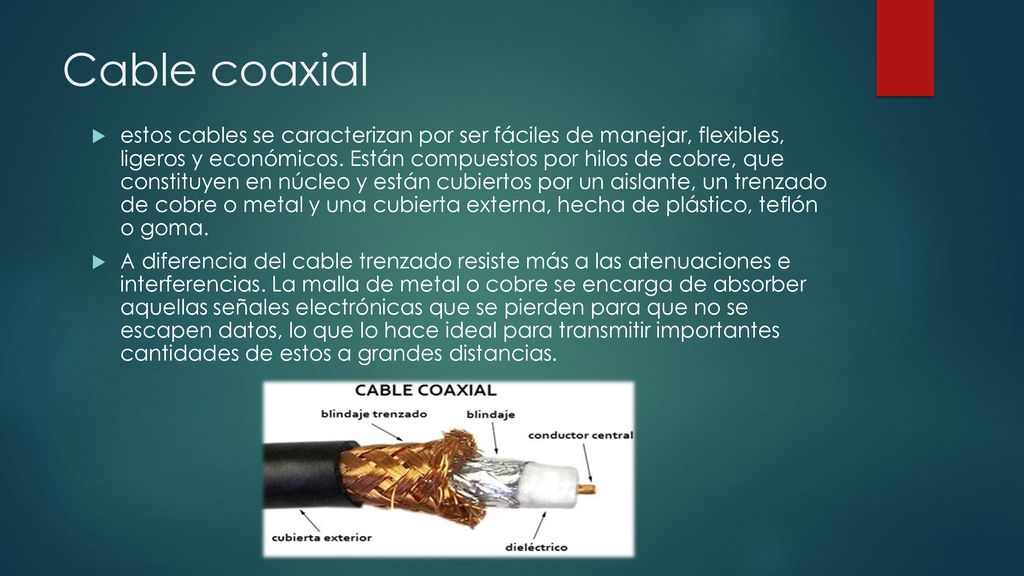

2 Cable coaxial estos cables se caracterizan por ser fáciles de manejar, flexibles, ligeros y económicos. Están compuestos por hilos de cobre, que constituyen en núcleo y están cubiertos por un aislante, un trenzado de cobre o metal y una cubierta externa, hecha de plástico, teflón o goma. A diferencia del cable trenzado resiste más a las atenuaciones e interferencias. La malla de metal o cobre se encarga de absorber aquellas señales electrónicas que se pierden para que no se escapen datos, lo que lo hace ideal para transmitir importantes cantidades de estos a grandes distancias.

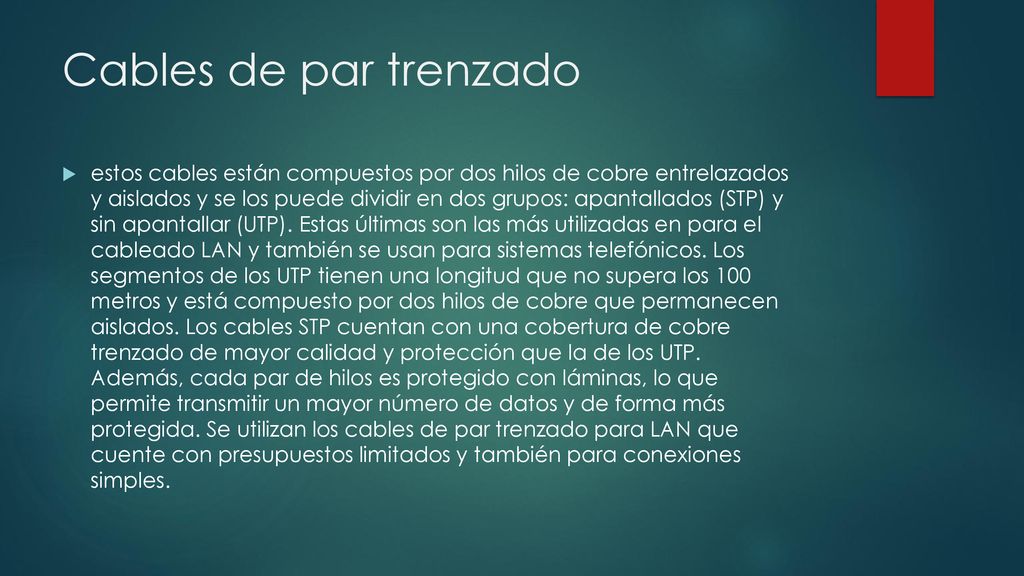

3 Cables de par trenzado estos cables están compuestos por dos hilos de cobre entrelazados y aislados y se los puede dividir en dos grupos: apantallados (STP) y sin apantallar (UTP). Estas últimas son las más utilizadas en para el cableado LAN y también se usan para sistemas telefónicos. Los segmentos de los UTP tienen una longitud que no supera los 100 metros y está compuesto por dos hilos de cobre que permanecen aislados. Los cables STP cuentan con una cobertura de cobre trenzado de mayor calidad y protección que la de los UTP. Además, cada par de hilos es protegido con láminas, lo que permite transmitir un mayor número de datos y de forma más protegida. Se utilizan los cables de par trenzado para LAN que cuente con presupuestos limitados y también para conexiones simples.

4 UTP STP

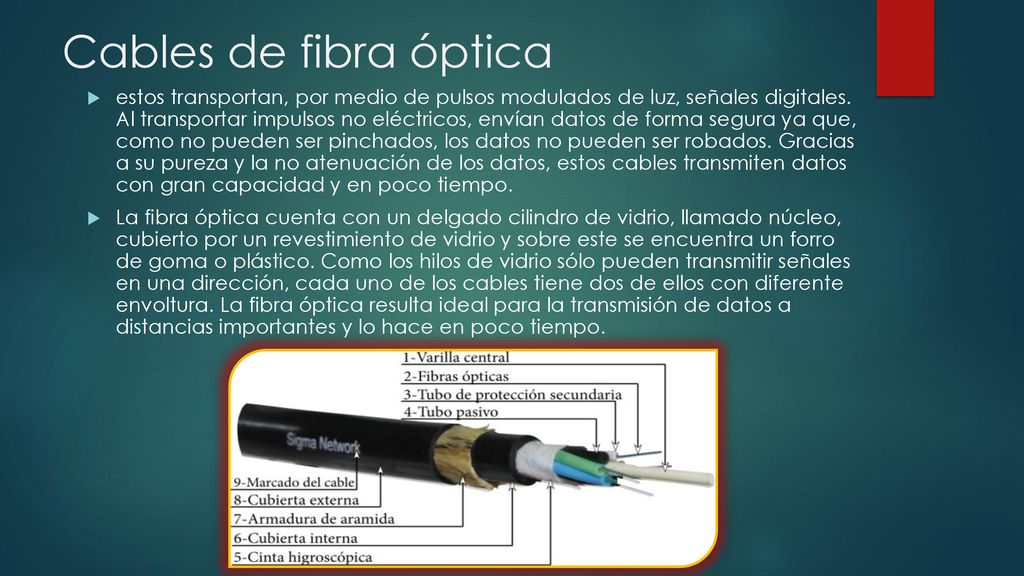

5 Cables de fibra óptica estos transportan, por medio de pulsos modulados de luz, señales digitales. Al transportar impulsos no eléctricos, envían datos de forma segura ya que, como no pueden ser pinchados, los datos no pueden ser robados. Gracias a su pureza y la no atenuación de los datos, estos cables transmiten datos con gran capacidad y en poco tiempo. La fibra óptica cuenta con un delgado cilindro de vidrio, llamado núcleo, cubierto por un revestimiento de vidrio y sobre este se encuentra un forro de goma o plástico. Como los hilos de vidrio sólo pueden transmitir señales en una dirección, cada uno de los cables tiene dos de ellos con diferente envoltura. La fibra óptica resulta ideal para la transmisión de datos a distancias importantes y lo hace en poco tiempo.

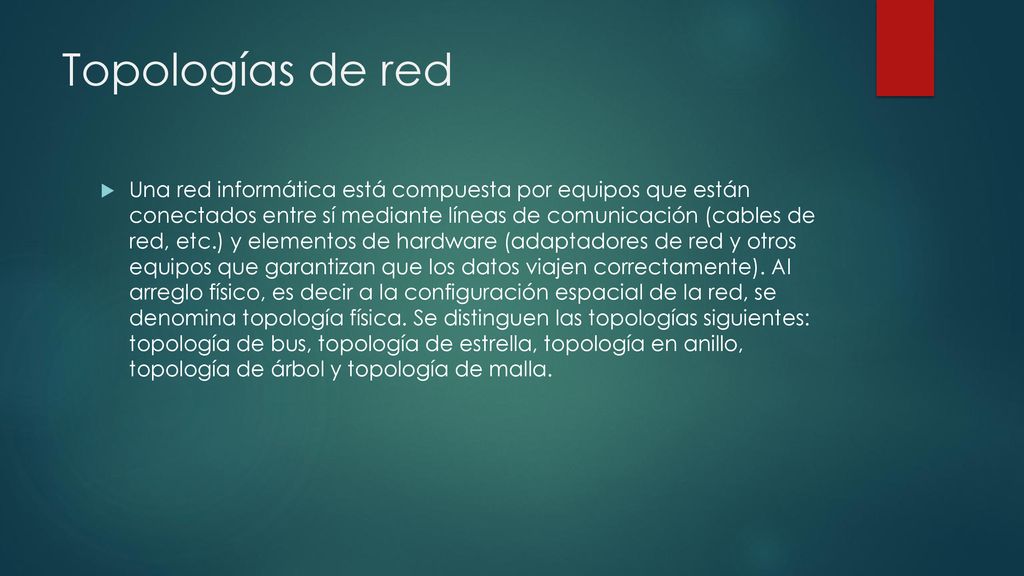

6 Topologías de red Una red informática está compuesta por equipos que están conectados entre sí mediante líneas de comunicación (cables de red, etc.) y elementos de hardware (adaptadores de red y otros equipos que garantizan que los datos viajen correctamente). Al arreglo físico, es decir a la configuración espacial de la red, se denomina topología física. Se distinguen las topologías siguientes: topología de bus, topología de estrella, topología en anillo, topología de árbol y topología de malla.

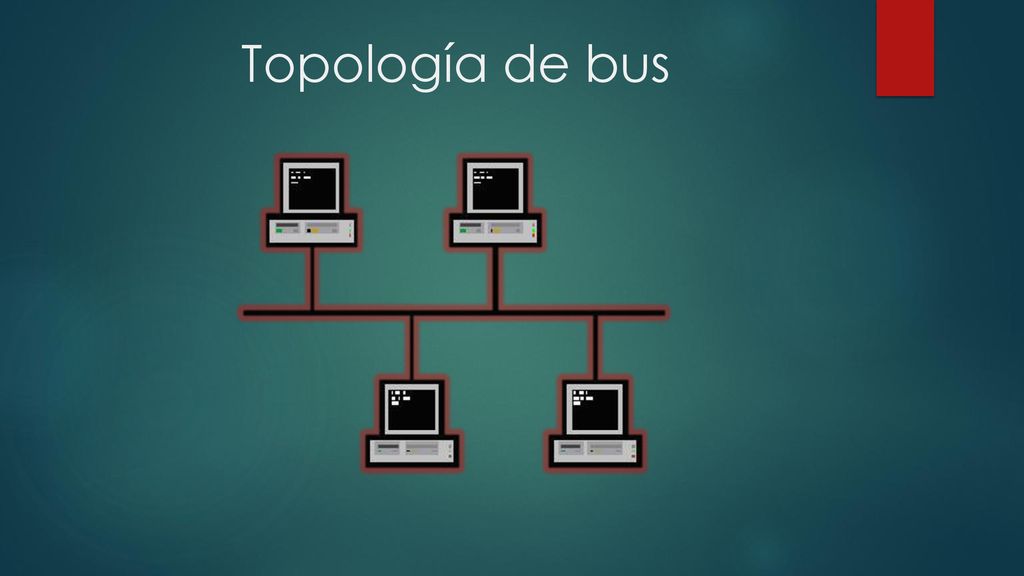

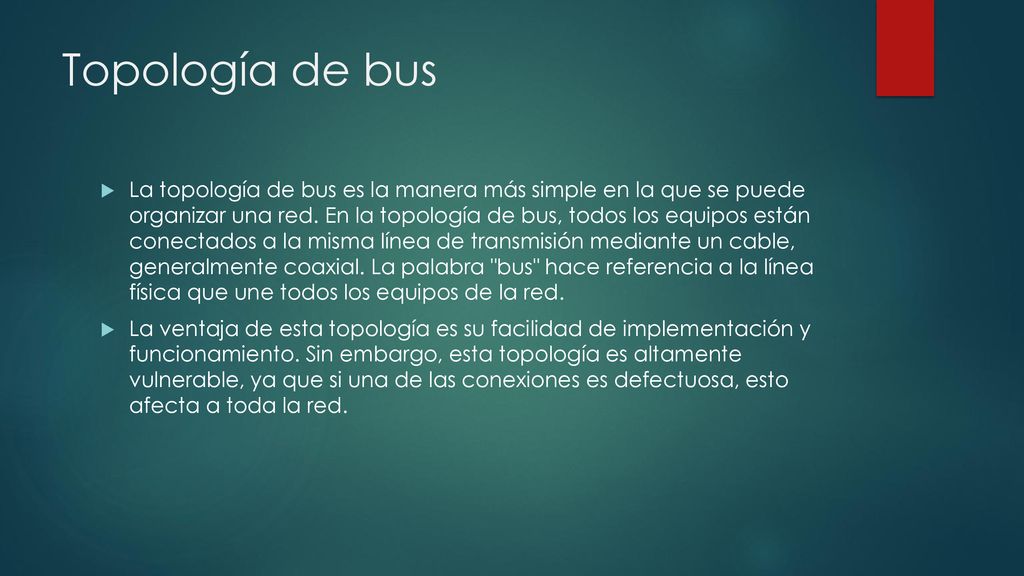

7 Topología de bus La topología de bus es la manera más simple en la que se puede organizar una red. En la topología de bus, todos los equipos están conectados a la misma línea de transmisión mediante un cable, generalmente coaxial. La palabra "bus" hace referencia a la línea física que une todos los equipos de la red. La ventaja de esta topología es su facilidad de implementación y funcionamiento. Sin embargo, esta topología es altamente vulnerable, ya que si una de las conexiones es defectuosa, esto afecta a toda la red.

8 Topología de bus

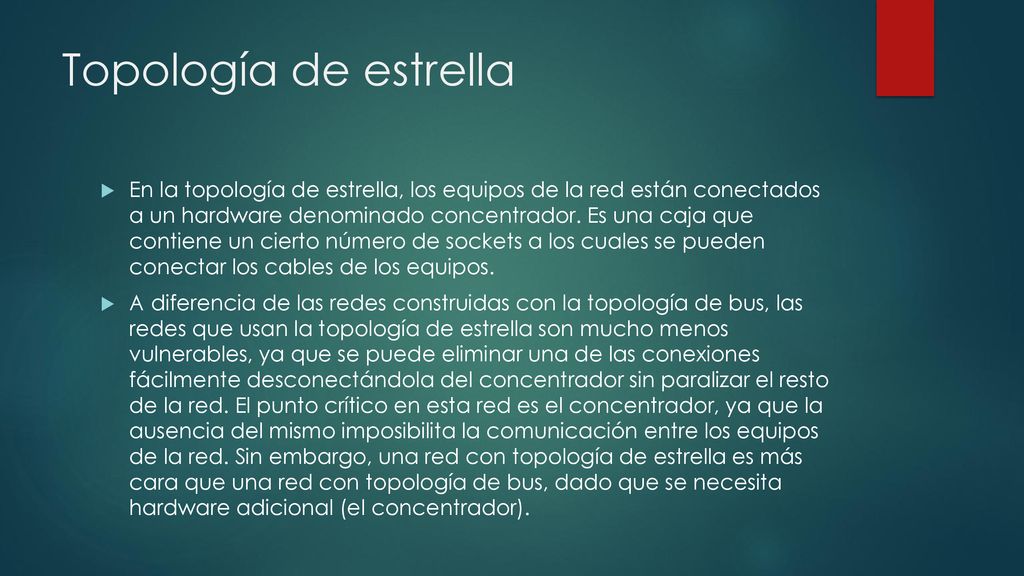

9 Topología de estrella En la topología de estrella, los equipos de la red están conectados a un hardware denominado concentrador. Es una caja que contiene un cierto número de sockets a los cuales se pueden conectar los cables de los equipos. A diferencia de las redes construidas con la topología de bus, las redes que usan la topología de estrella son mucho menos vulnerables, ya que se puede eliminar una de las conexiones fácilmente desconectándola del concentrador sin paralizar el resto de la red. El punto crítico en esta red es el concentrador, ya que la ausencia del mismo imposibilita la comunicación entre los equipos de la red. Sin embargo, una red con topología de estrella es más cara que una red con topología de bus, dado que se necesita hardware adicional (el concentrador).

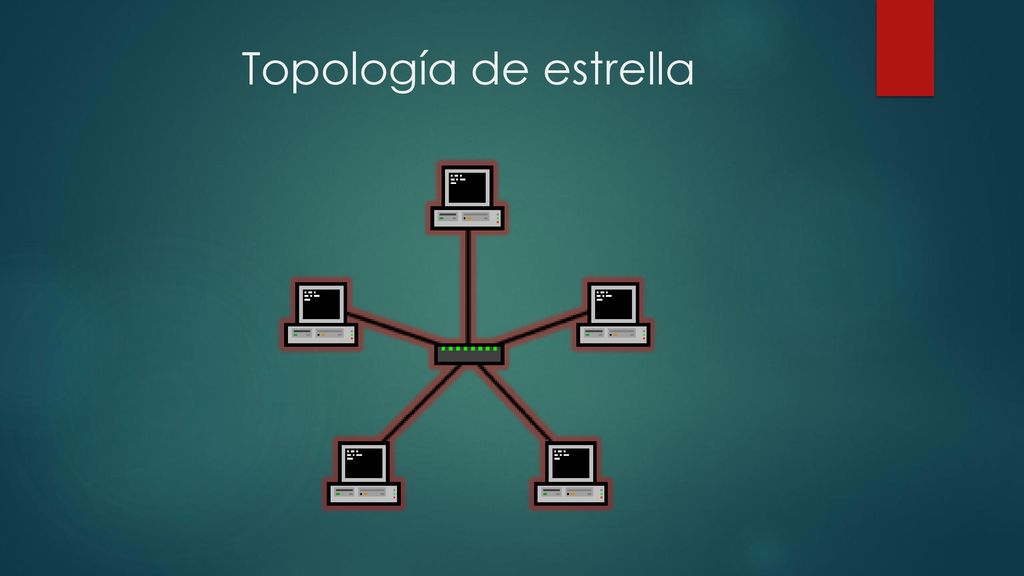

10 Topología de estrella

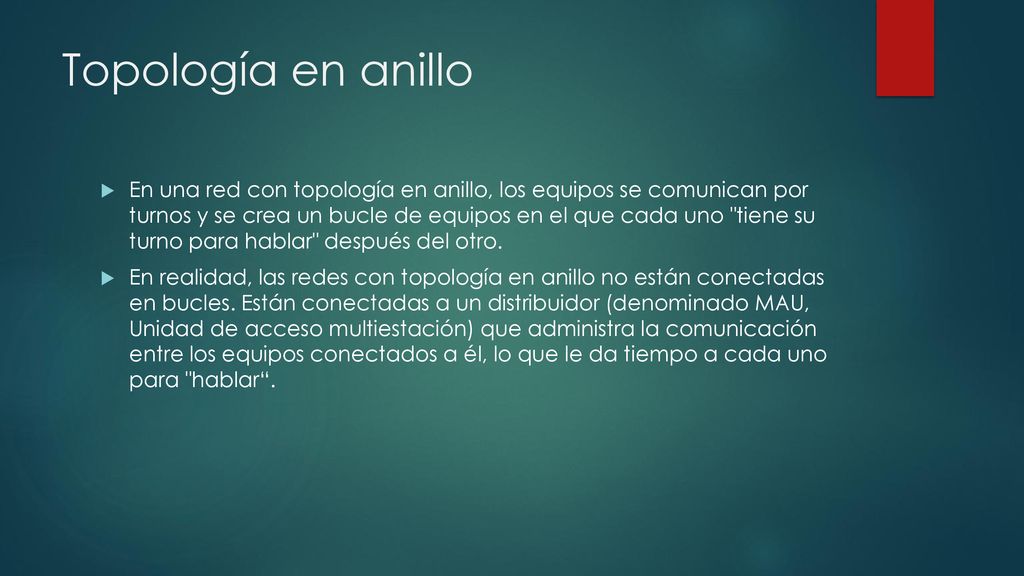

11 Topología en anillo En una red con topología en anillo, los equipos se comunican por turnos y se crea un bucle de equipos en el que cada uno "tiene su turno para hablar" después del otro. En realidad, las redes con topología en anillo no están conectadas en bucles. Están conectadas a un distribuidor (denominado MAU, Unidad de acceso multiestación) que administra la comunicación entre los equipos conectados a él, lo que le da tiempo a cada uno para "hablar“.

12 Topología en anillo

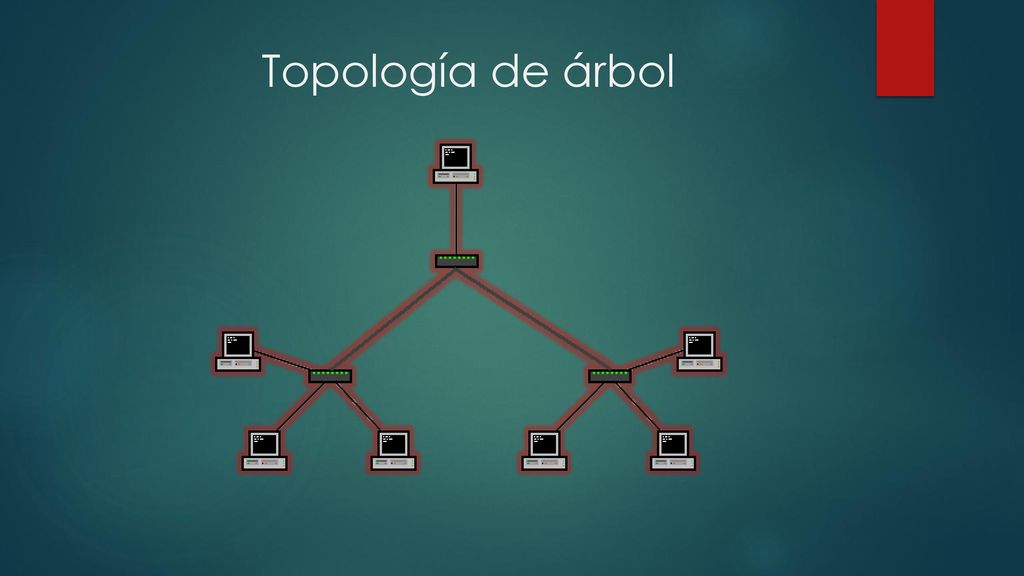

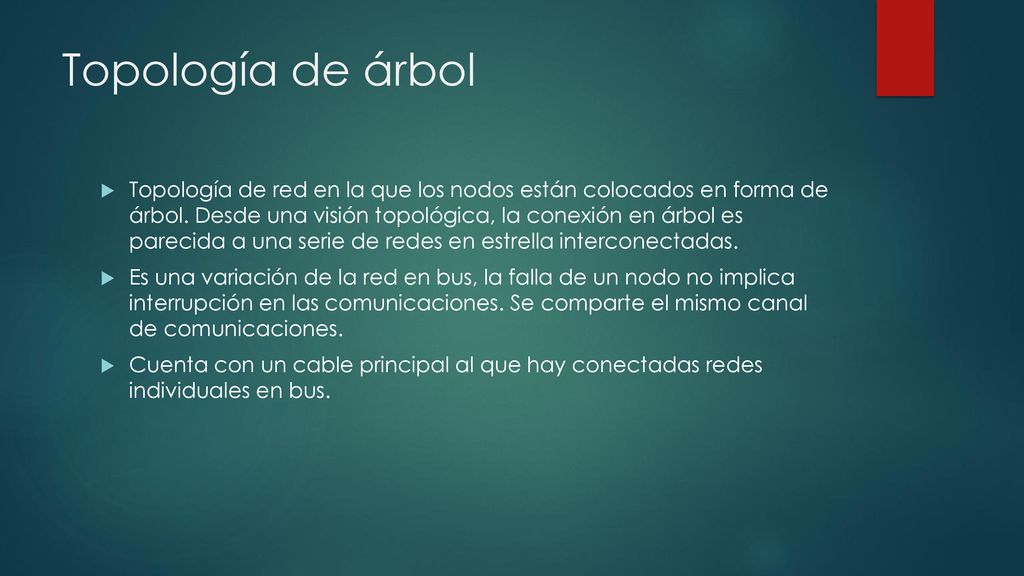

13 Topología de árbol Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones. Cuenta con un cable principal al que hay conectadas redes individuales en bus.

14 Topología de árbol

15 Topología de red en malla
La Red en malla es una topología de red en la que cada nodo está conectado a uno o más de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.

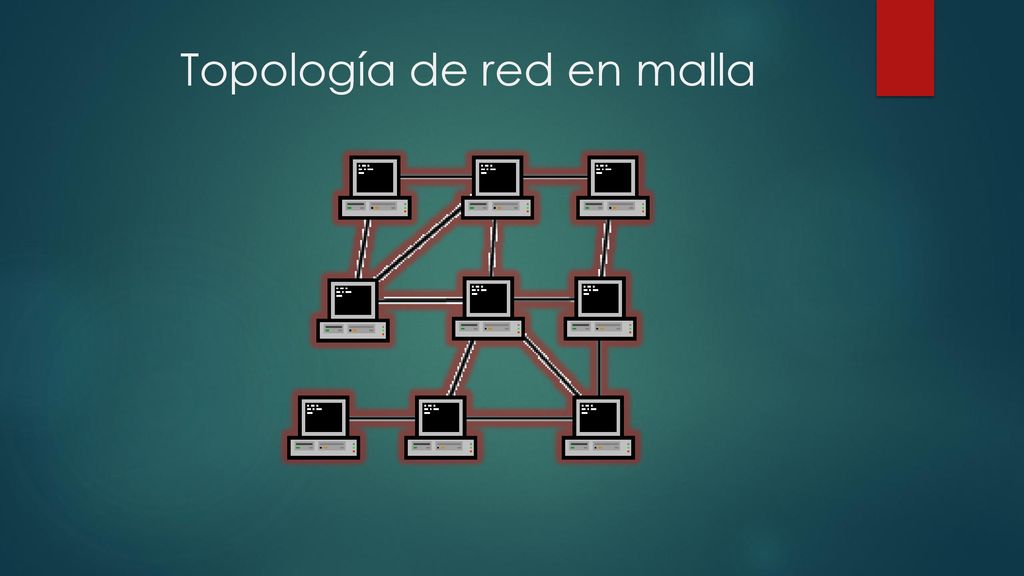

16 Topología de red en malla
