3 Modulación por Codificación de Pulso

4 Modulación por Codificación de Pulso: PCM. Modulación por Codificación de Pulso: PCM. Este tema está dedicado a explicar como es la fundamentación teórica y operativa de convertir una señal analógica en digital. Este proceso se conoce con el nombre de digitalización en forma general y en el ambiente de las comunicaciones, se conoce como Modulación por Codificación de Pulso, PCM.

5 Modulación por Codificación de Pulso: PCM. Modulación por Codificación de Pulso: PCM. En este tipo de modulación no solo se cuantifica la señal, sino que se usa un código para designar cada nivel en cada tiempo de muestreo, por lo cual recibe el nombre de Modulación de Código de Pulsos y se denota como PCM (Pulse Code Modulation).

6 Proceso de Cuantización y Codificación Si se hace corresponder un dígito a cada nivel de manera que exista correspondencia uno a uno entre los niveles y el conjunto de los enteros reales, se puede construir una tabla de valores para representar binariamente cada valor de la señal en cada uno de los intervalos de muestreo. De esta manera se logra digitalizar una señal contínua.

7 La Cuantización La señal original se compone de un grupo de valores contínuos en el tiempo, para discretizarla se divide en un grupo finito de magnitudes discretas entre un limite superior y un limite inferior. La señal original se compone de un grupo de valores contínuos en el tiempo, para discretizarla se divide en un grupo finito de magnitudes discretas entre un limite superior y un limite inferior. Una señal cuantizada es una aproximación de la señal analógica. Una señal cuantizada es una aproximación de la señal analógica.

8 El Ruido de Cuantización Las diferencias entre los niveles de las señales analógicas y cuantizada conducen a una incertidumbre que se conoce como ruido de cuantización. Las diferencias entre los niveles de las señales analógicas y cuantizada conducen a una incertidumbre que se conoce como ruido de cuantización. El ruido de cuantización solo puede reducirse utilizando un número mayor de niveles, sin embargo al aumentar el número de niveles se requiere también un mayor ancho de banda mayor. El ruido de cuantización solo puede reducirse utilizando un número mayor de niveles, sin embargo al aumentar el número de niveles se requiere también un mayor ancho de banda mayor.

9 Proceso de Digitalización Formas de Ondas en un Sistema PCM

10 Ventajas de los sistemas PCM 1.En comunicaciones a largas distancias, las señales PCM pueden regenerarse por completo en estaciones repetidoras intermedias porque toda la información está contenida en el código. 2.En cada repetidora se transmite una señal esencialmente libre de ruido. Los efectos del ruido no se acumulan y solo hay que preocuparse por el ruido de la transmisión entre repetidoras adyacentes.

11 Ventajas de los sistemas PCM 3.Los circuitos para la modulación y demodulación son todos digitales, alcanzando por ello gran confiabilidad y estabilidad, y se adaptan con rapidez al diseño lógico de circuitos integrados. 4.Las señales pueden almacenarse y ponerse a escala en el tiempo de manera eficiente.

12 Ventajas de los sistemas PCM 5.Puede usarse un código eficiente para reducir la repetición innecesaria de información binaria (la redundancia en los mensajes). 6.Una codificación adecuada puede reducir los efectos del ruido y la interferencia.

13 ¿Porque Usar PCM ? La gran DESVENTAJA de PCM es su gran ancho de banda en comparación con el ancho de banda que requiere la señal analógica original, sin embargo con las ventajas tan potentes que posee, con mucha frecuencia se recurre a la PCM para ser utilizados en los sistemas de comunicaciones. Ancho de Banda Ruido y Errores

14 Generación de PCM Diagrama de bloques de un generador de PCM utilizando el codificador de rampa Generador Rampa Muestreo y Retención Contador Binario Convertidor Paralelo/Serie Comparador Vi Orden de Codificación Reloj Orden de Codificación Cuenta Digital Salida PCM Detener conteo Reinicio 110001110001010101

15 Decodificador de PCM Sub-óptimo Diagrama de bloques de un receptor de PCM 110001110001

16 Ancho de Banda de PCM Cada nivel de PAM puede ser representado por un código de n bits, dando como resultado M niveles diferentes, con M=2 n según el teorema de muestreo y se pueden representar cada T s. La frecuencia de muestreo denotada como f s se determina como: La tasa de bits se puede determinar como:

17 Para condiciones de transmisión sin aliasing,, el ancho de banda se puede estimar por: Finalmente: El ancho de Banda es directamente proporcional al número de bits Ancho de Banda de PCM

18 Efectos del Ruido en PCM A la salida de un sistema PCM la señal está corrompida por el ruido. Las causas pueden ser: Ruido de cuantización provocado por el cuantizador de M escalones en el transmisor PCM. Ruido de cuantización provocado por el cuantizador de M escalones en el transmisor PCM. Errores de bits de la señal PCM recuperada. Los errores de bits son provocados por ruido en el canal, lo mismo que por una filtración inapropiada en el mismo, lo cual provoca interferencia intersimbolos. Errores de bits de la señal PCM recuperada. Los errores de bits son provocados por ruido en el canal, lo mismo que por una filtración inapropiada en el mismo, lo cual provoca interferencia intersimbolos.

19 La Potencia de Ruido Total Promedio en PCM La Potencia de Ruido Total Promedio en PCM La potencia de ruido total promedio se puede estimar como: La potencia promedio de la señal con respecto a la potencia del ruido promedio es: M es el número de niveles de cuantización y P e la probabilidad de error

20 Proceso de Cuantización No Uniforme Existen dos métodos de cuantización no uniformes que son ampliamente utilizados: En América: denominada Ley En América: denominada Ley En Europa: denominada Ley A En Europa: denominada Ley A

21 Proceso de cuantización no uniforme: Ley Proceso de cuantización no uniforme: Ley La ley se puede determinar por la ecuación donde los valores máximos permitidos para w 1 (t) son 1, es un parámetro constante positivo y ln es el logaritmo natural.

22 CaracterísticaGrafica de la Ley de la Ley La curva aparece comprimida para pequeños valores de voltajes de entrada. Proceso de cuantización no uniforme: Ley Proceso de cuantización no uniforme: Ley

23 CaracterísticaGrafica de la Ley de la Ley Proceso de cuantización no uniforme: Ley Proceso de cuantización no uniforme: Ley

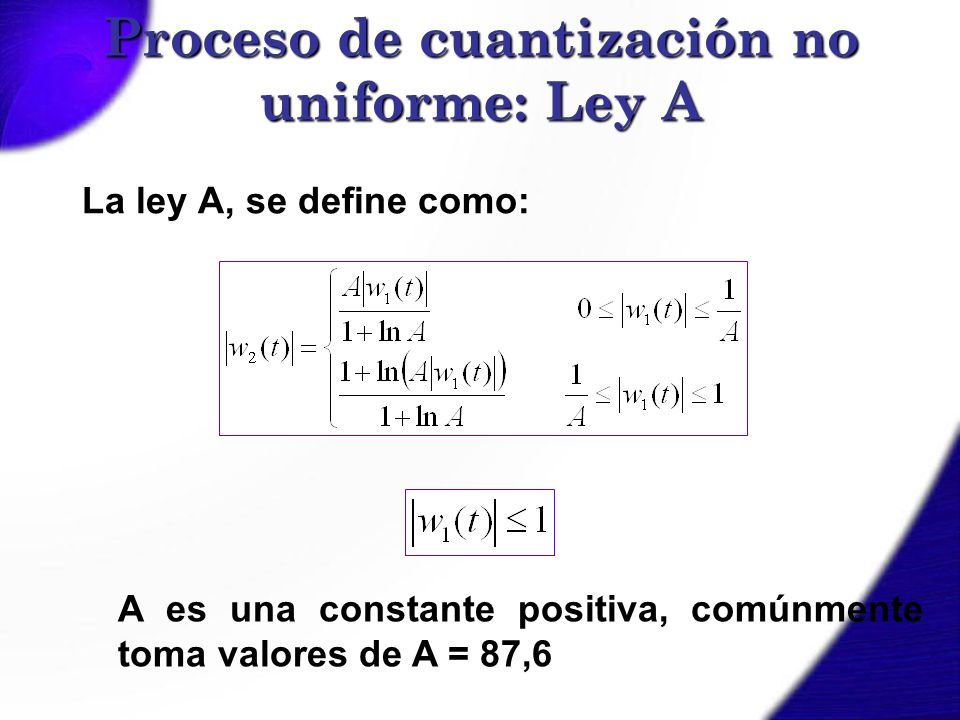

24 Proceso de cuantización no uniforme: Ley A La ley A, se define como: A es una constante positiva, comúnmente toma valores de A = 87,6

25 Proceso de cuantización no uniforme CaracterísticaGrafica de la Ley A

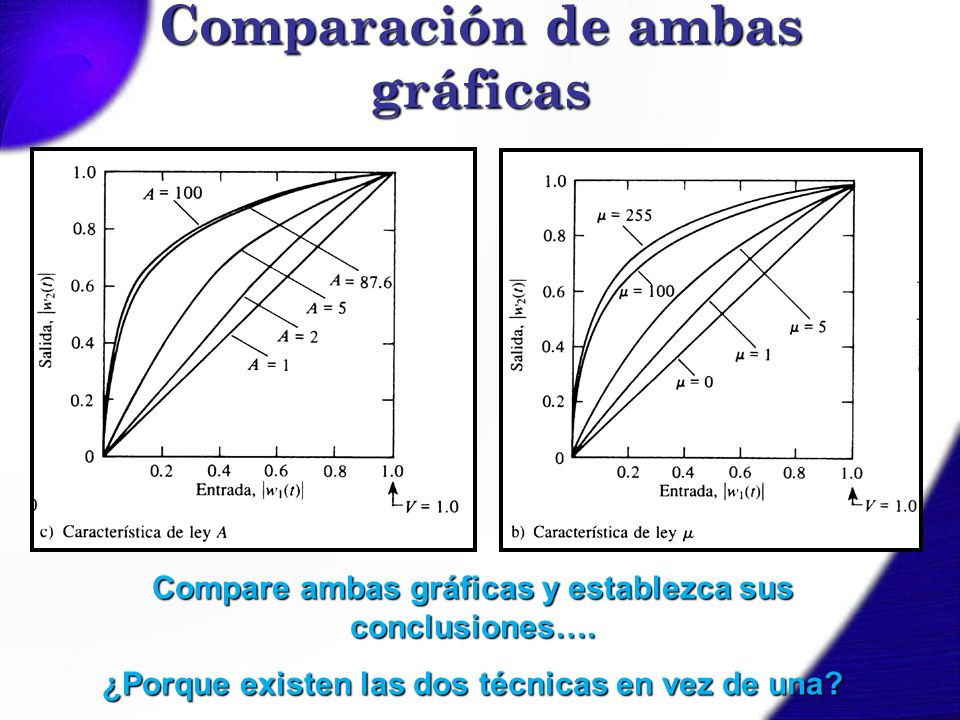

26 Comparación de ambas gráficas Compare ambas gráficas y establezca sus conclusiones…. ¿Porque existen las dos técnicas en vez de una?

27 RENDIMIENTO DE UN SISTEMA PCM CON CUANTIZACIÓN UNIFORME Y SIN RUIDO EN EL CANAL Número de niveles del cuantizador, M Longitud de la palabra PCM, n Bits Ancho de banda de la señal PCM Relaciones de ruido de cuantización a potencia de señal analógica recuperada (dB) (S/N) pico de salida (S/N) salida 212B10.86.0 424B16.812.0 836B22.818.1 1648B28.924.1 32510B34.930.1 64612B40.936.1 128714B46.942.1 256816B52.948.2 512918B59.054.2 10241020B65.060.2 20481122B71.066.2 40961224B77.072.2 81921326B83.078.3 163841428B89.184.3 327681530B95.1190.3 655361632B101.196.3

28 Aplicaciones de PCM Los sistemas de comunicaciones actuales, están basados en su mayoría, en sistemas digitales, es decir, transmisión de 1´s y 0´s en vez de valores analógicos.

29 Aplicaciones de PCM Esto tiene sus ventajas, pues tomando las previsiones del caso se puede reducir el riesgo de perder la señal por influencia del ruido. Cada vez que se sospecha que la señal puede ser contaminada con ruido y ser modificada, se le realiza un proceso llamado regeneración.

30 Aplicaciones de PCM A continuación veremos un diagrama de un sistema operando bajo este principio.

31 Diagrama de Bloques de un Sistema de Comunicaciones Utilizando PCM. Diagrama de Bloques de un Sistema de Comunicaciones Utilizando PCM.

32 Fin Tema VI Fin Tema 4 Parte b GRACIAS

33 Sistema PCM: Proceso de Cuantización

34 Sistema PCM: Cuantización de Señal de entrada

35 Sistema PCM: Ruido de Cuantización ¿Cual es la Condición ideal? Tener Ruido igual a CERO

36 Sistema PCM: Proceso de Digitalización Codificación con 3 bits

37 Sistema PCM: Ruido de Cuantización ¿Cual es la Condición ideal? … Tener Ruido igual a CERO !
