Relaciones de propiedad termodinámica

Presentación del tema: "Relaciones de propiedad termodinámica"— Transcripción de la presentación:

1 Relaciones de propiedad termodinámica
CAPÍTULO 11 Relaciones de propiedad termodinámica

2 11-1 Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA 11-1 La derivada de una función en un punto específico representa la pendiente de la función en dicho punto. Pendiente

3 Derechos reservados © McGraw-Hill Interamericana Editores, S. A. de C

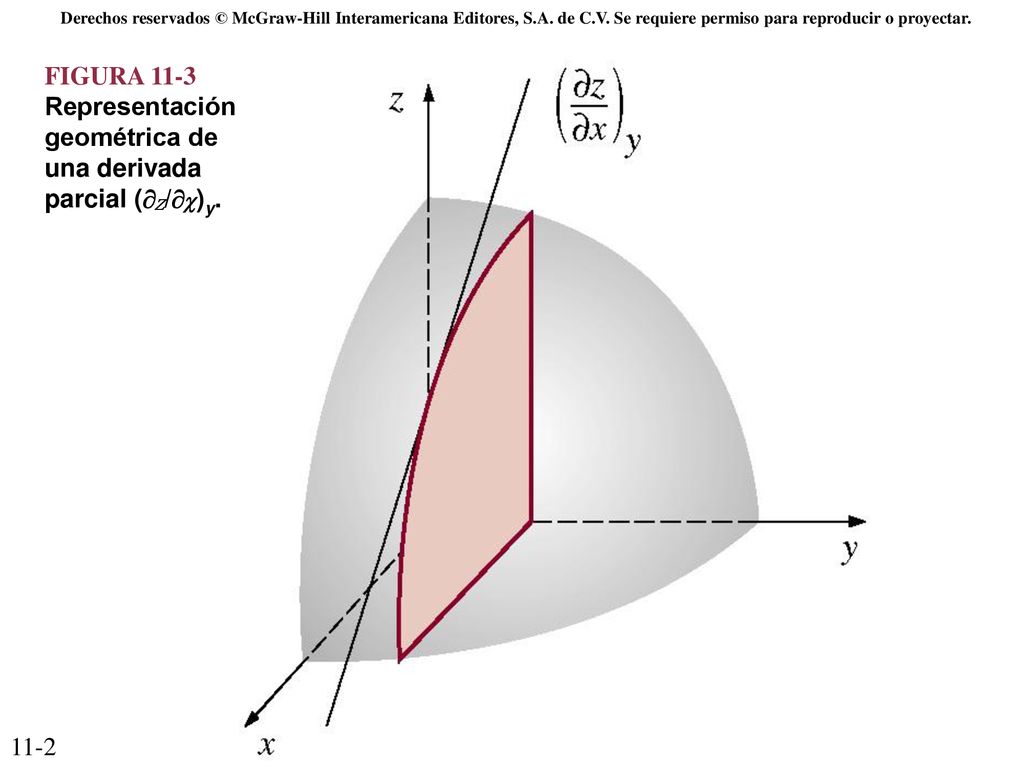

Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA 11-3 Representación geométrica de una derivada parcial (/)y. 11-2

4 Derechos reservados © McGraw-Hill Interamericana Editores, S. A. de C

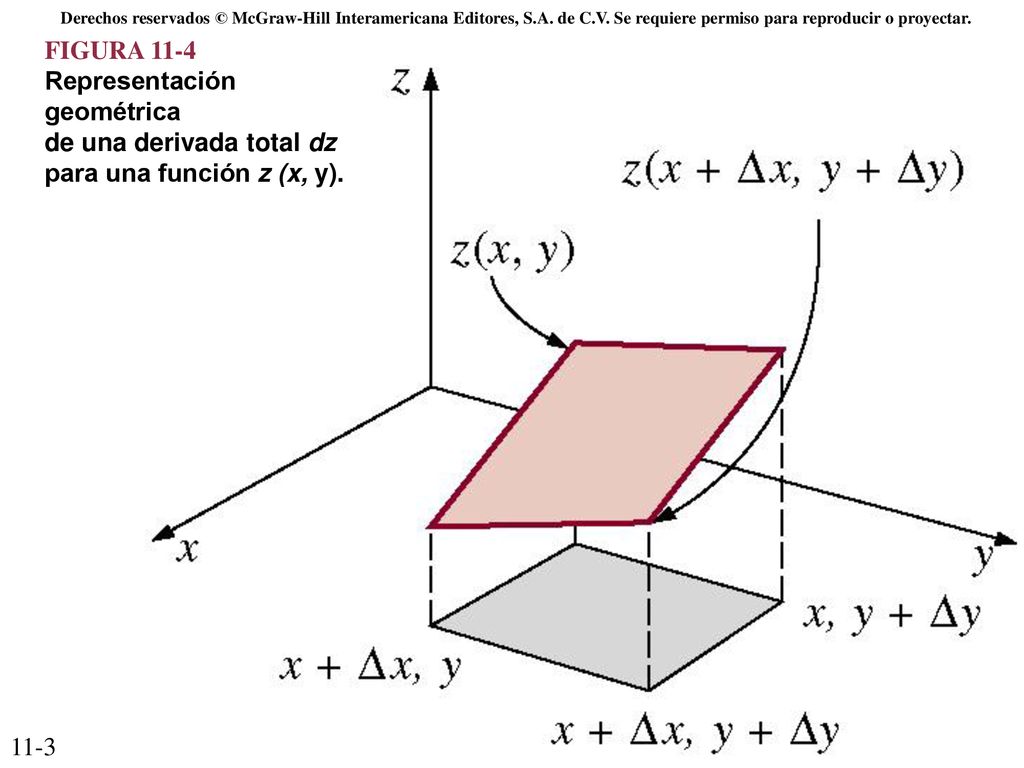

Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA 11-4 Representación geométrica de una derivada total dz para una función z (x, y). 11-3

5 Derechos reservados © McGraw-Hill Interamericana Editores, S. A. de C

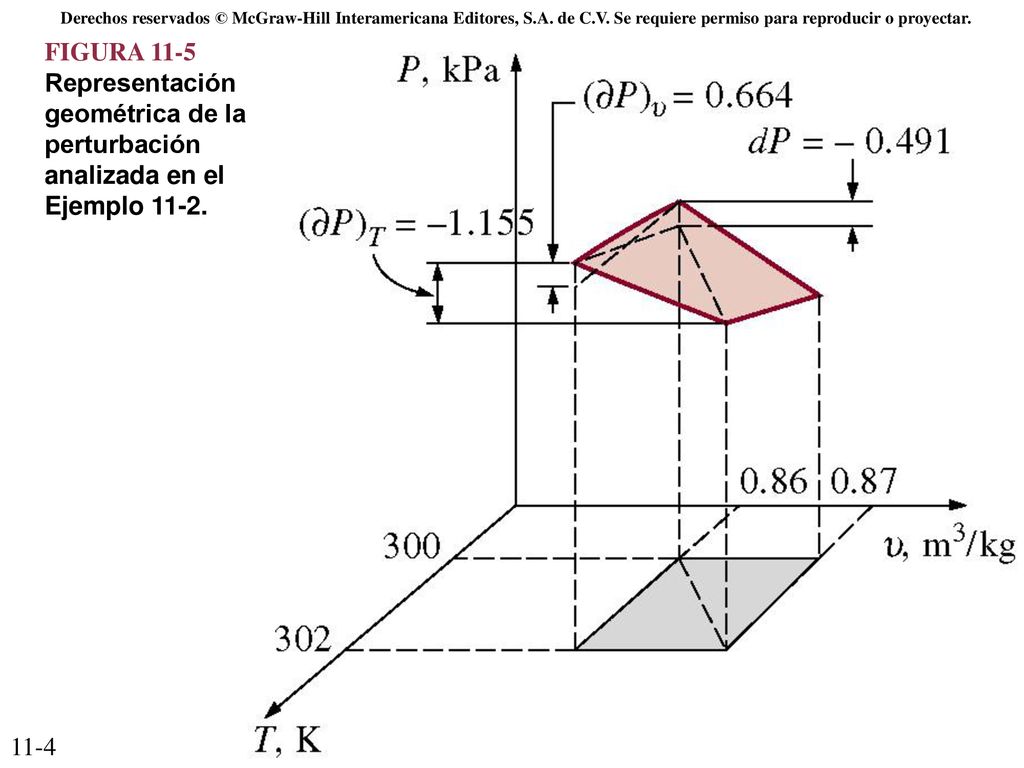

Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA 11-5 Representación geométrica de la perturbación analizada en el Ejemplo 11-2. 11-4

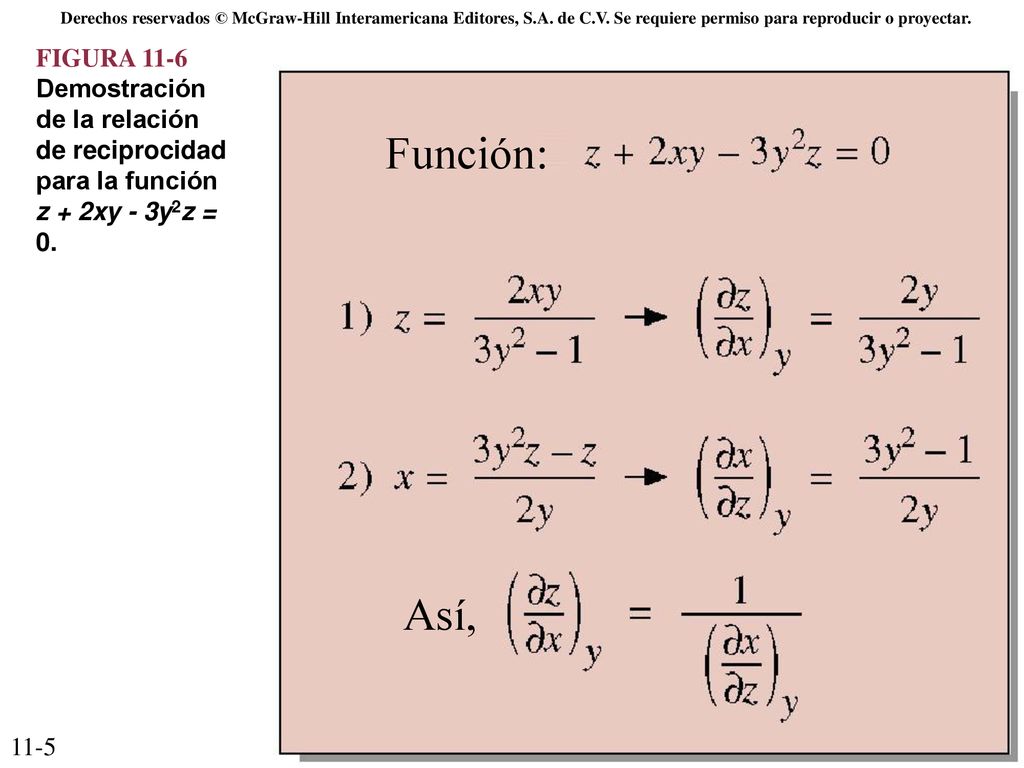

6 11-5 Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA 11-6 Demostración de la relación de reciprocidad para la función z + 2xy - 3y2z = 0. Función: Así,

7 Derechos reservados © McGraw-Hill Interamericana Editores, S. A. de C

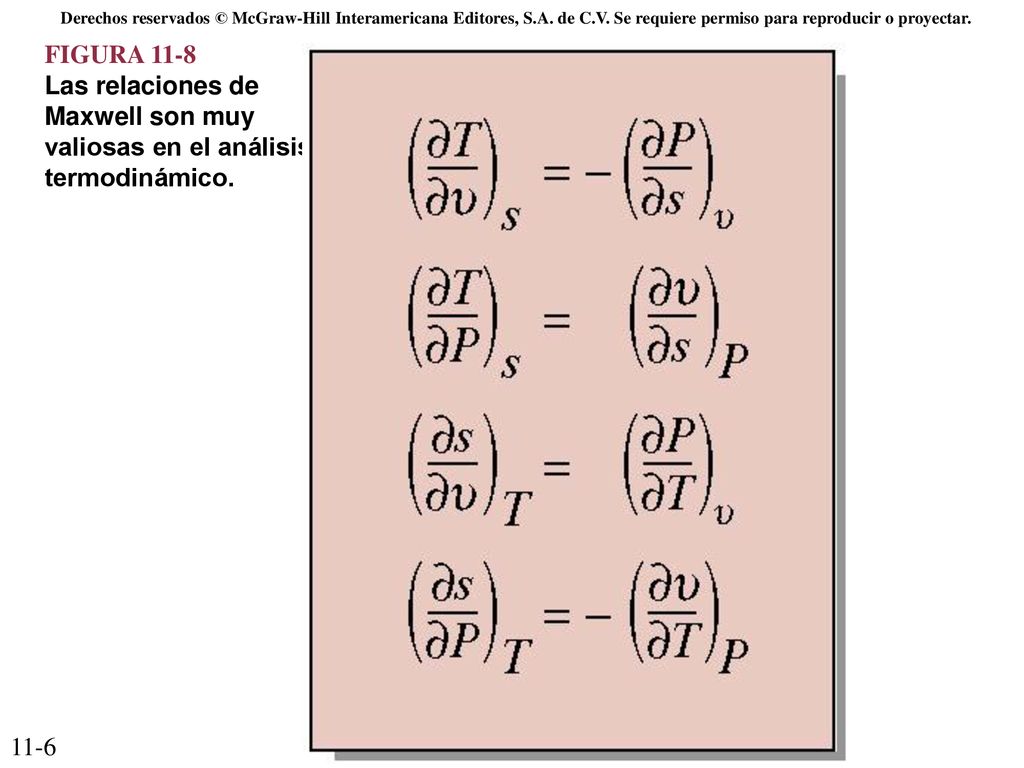

Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA 11-8 Las relaciones de Maxwell son muy valiosas en el análisis termodinámico. 11-6

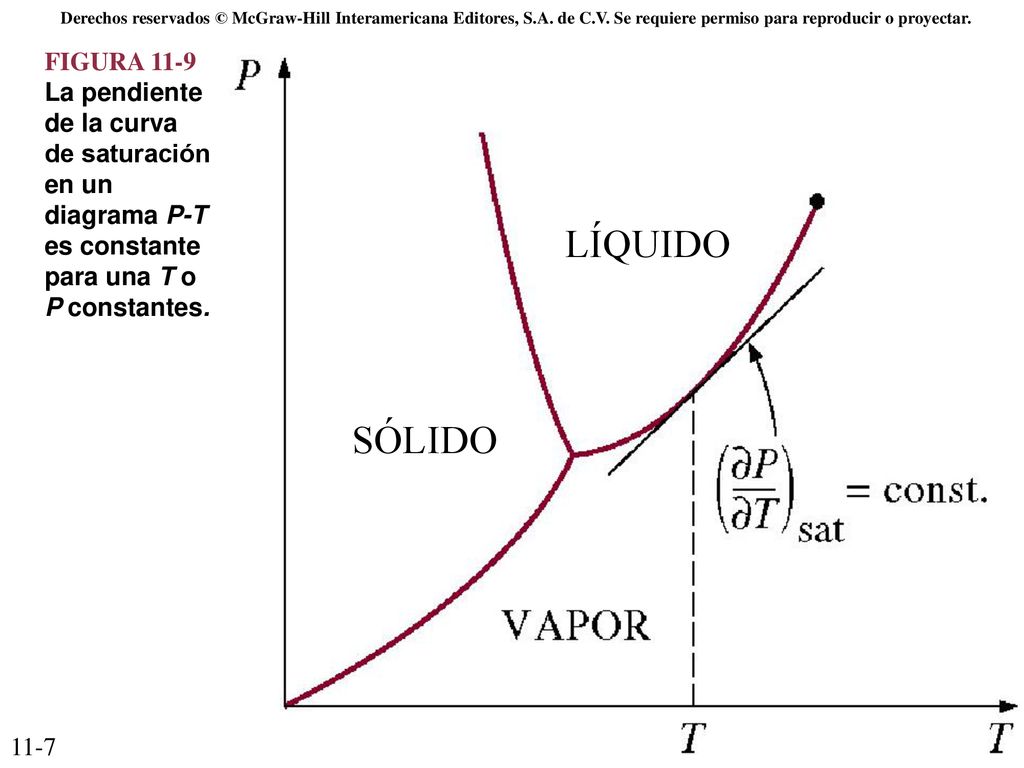

8 11-7 Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA 11-9 La pendiente de la curva de saturación en un diagrama P-T es constante para una T o P constantes. LÍQUIDO SÓLIDO

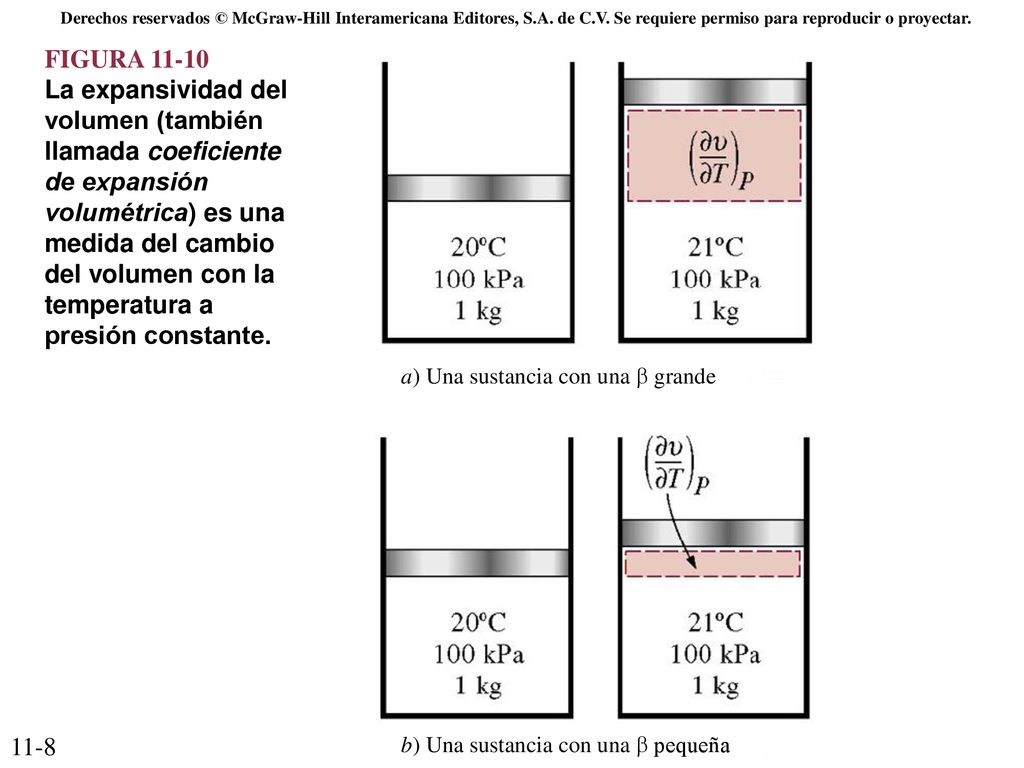

9 11-8 Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA La expansividad del volumen (también llamada coeficiente de expansión volumétrica) es una medida del cambio del volumen con la temperatura a presión constante. a) Una sustancia con una  grande b) Una sustancia con una  pequeña

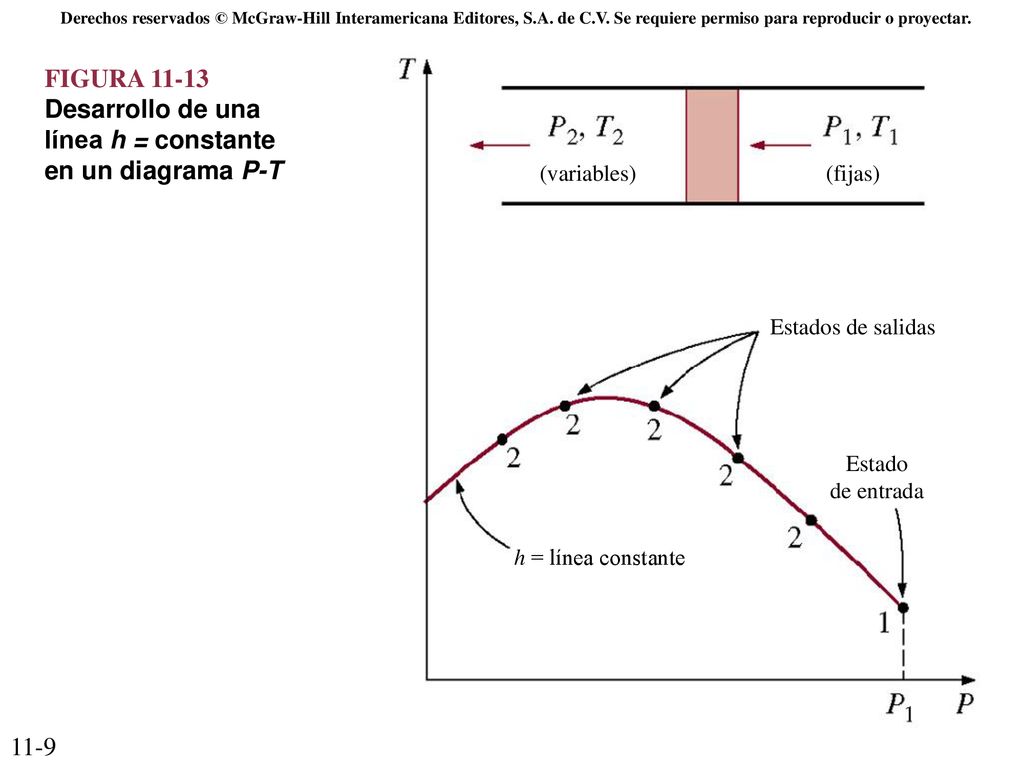

10 FIGURA 11-13 Desarrollo de una línea h = constante en un diagrama P-T
11-9 Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA Desarrollo de una línea h = constante en un diagrama P-T (variables) (fijas) Estados de salidas Estado de entrada h = línea constante

11 Temperatura de inversión

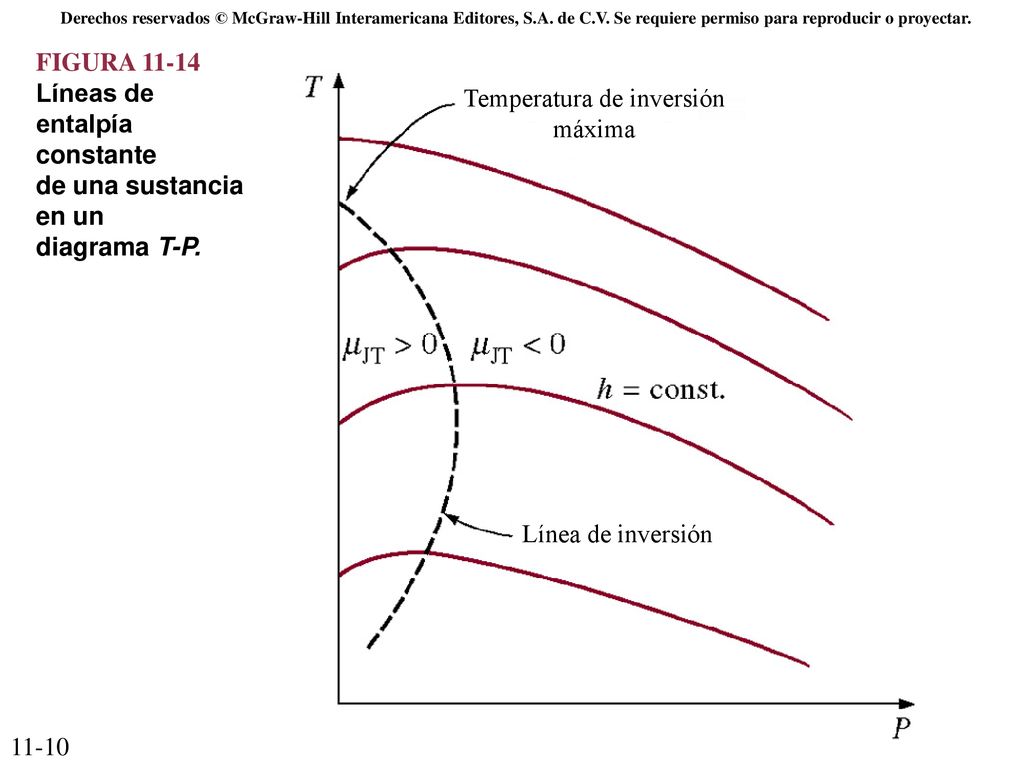

11-10 Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA Líneas de entalpía constante de una sustancia en un diagrama T-P. Temperatura de inversión máxima Línea de inversión

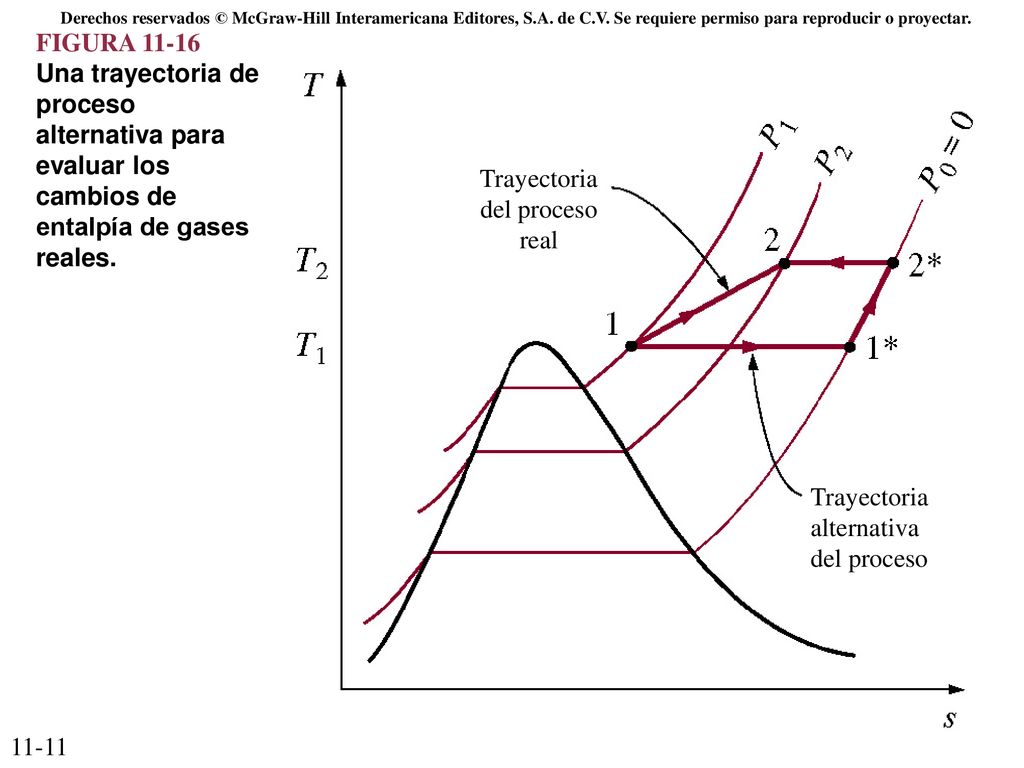

12 11-11 Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA Una trayectoria de proceso alternativa para evaluar los cambios de entalpía de gases reales. Trayectoria del proceso real alternativa

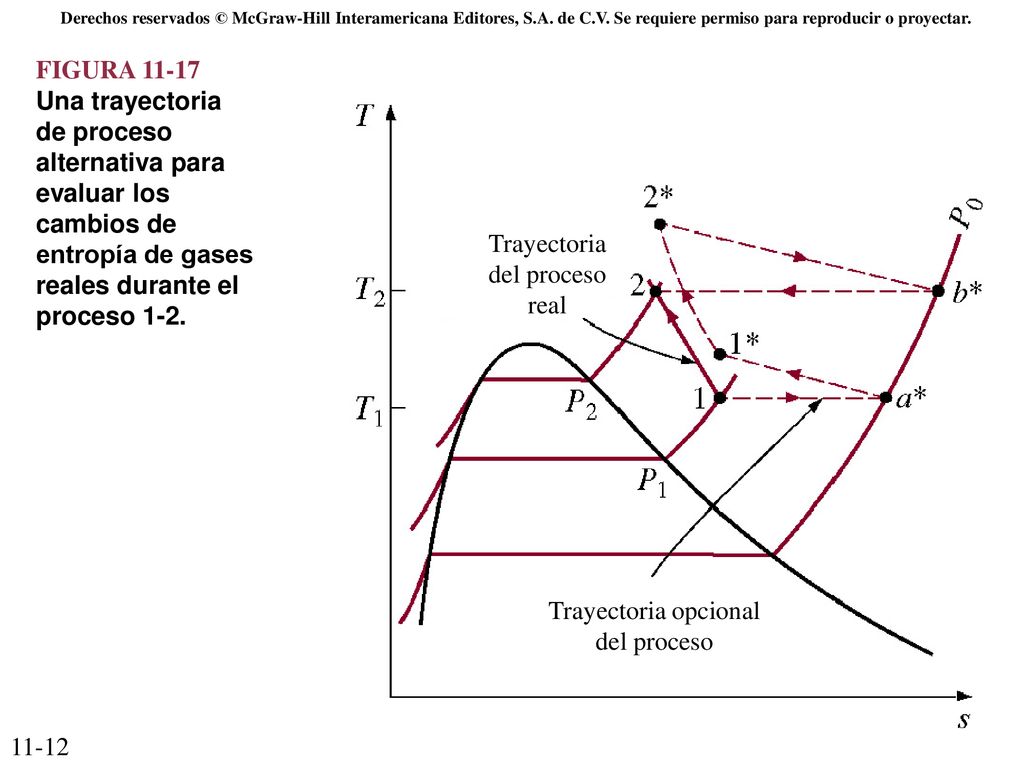

13 11-12 Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA Una trayectoria de proceso alternativa para evaluar los cambios de entropía de gases reales durante el proceso 1-2. Trayectoria del proceso real Trayectoria opcional
