Normas para realizar redes cableadas o estándares

Presentación del tema: "Normas para realizar redes cableadas o estándares"— Transcripción de la presentación:

1 Normas para realizar redes cableadas o estándares
Oscar Ivan Chavarro

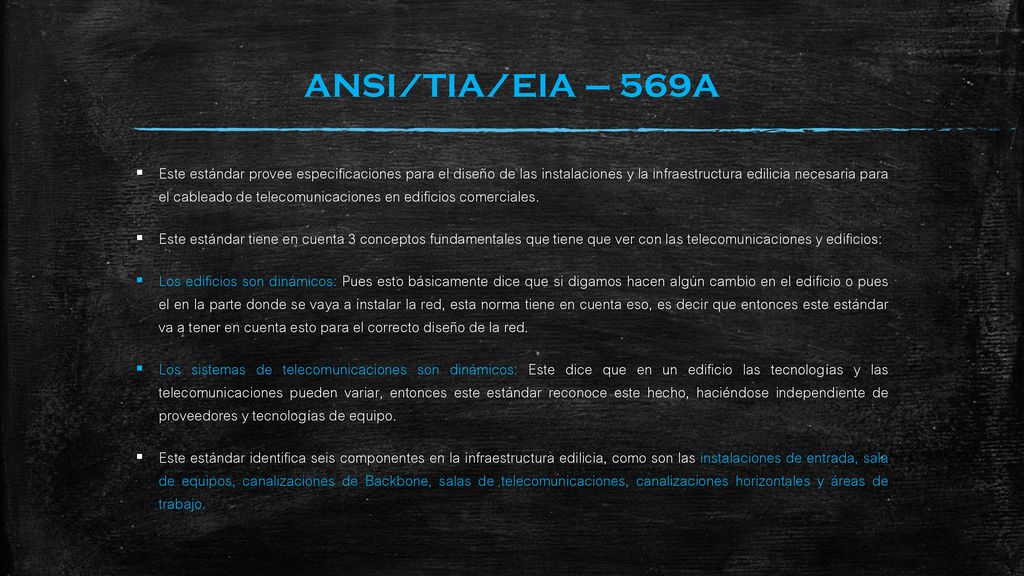

2 ANSI/TIA/EIA – 569A Este estándar provee especificaciones para el diseño de las instalaciones y la infraestructura edilicia necesaria para el cableado de telecomunicaciones en edificios comerciales. Este estándar tiene en cuenta 3 conceptos fundamentales que tiene que ver con las telecomunicaciones y edificios: Los edificios son dinámicos: Pues esto básicamente dice que si digamos hacen algún cambio en el edificio o pues el en la parte donde se vaya a instalar la red, esta norma tiene en cuenta eso, es decir que entonces este estándar va a tener en cuenta esto para el correcto diseño de la red. Los sistemas de telecomunicaciones son dinámicos: Este dice que en un edificio las tecnologías y las telecomunicaciones pueden variar, entonces este estándar reconoce este hecho, haciéndose independiente de proveedores y tecnologías de equipo. Este estándar identifica seis componentes en la infraestructura edilicia, como son las instalaciones de entrada, sala de equipos, canalizaciones de Backbone, salas de telecomunicaciones, canalizaciones horizontales y áreas de trabajo.

3 ANSI/TIA/EIA – 569 – Componentes es la infraestructura edificia.
Instalaciones de entrada: Es el lugar en el que ingresan los servicios de telecomunicaciones al edificio y/o donde llegan las canalizaciones de interconexión con otros edificios de la misma corporación. Se recomienda que sea un lugar seco, cercano a las canalizaciones de verticales. Sala de equipos: Aquí se ubican los equipos de telecomunicaciones en el edificio, ellos pueden incluir centrales telefónicas , puede ser un PBX, equipos informáticos como servidores, centrales de video, pero que estén relacionados directamente con los sistemas de telecomunicaciones. Canalización de backbone: Estas se divide en canalizaciones externas e internas entre edificios. Las canalizaciones externas entre edificios son necesarias para interconectar instalaciones de entrada de varios edificios de una misma corporación en ambiente de tipo campus, la ANSI/TIA/EIA-569 admite para estos casos cuatro tipos de canalizaciones, subterráneas, directamente enterradas, aéreas, y túneles. Las canalizaciones internas son las que vinculan las instalaciones de entrada con la sala de equipos y la sala de telecomunicaciones. Salas de telecomunicaciones: Estas son como los armarios de telecomunicaciones, contienen puntos de terminación e interconexión de cableado, equipamientos de control y equipamiento de telecomunicaciones, es decir equipos activos de datos por ejemplo Switches (No se recomienda compartir la sala de telecomunicaciones con equipamientos de energía, se recomienda que esta este en el centro del área a la que deben prestar servicio. Canalizaciones horizontales: Estas son las que vinculan las salas de telecomunicaciones con las áreas de trabajo, la norma que se usa es la TIA-568. Áreas de trabajo: Son los espacios donde vamos a trabajar, por ejemplo allí están ubicados los escritorios entre otros. Estas incluyen todo lugar al que deba conectarse computadoras, teléfonos, cámaras de video, sistemas de alarma, impresora, etc.

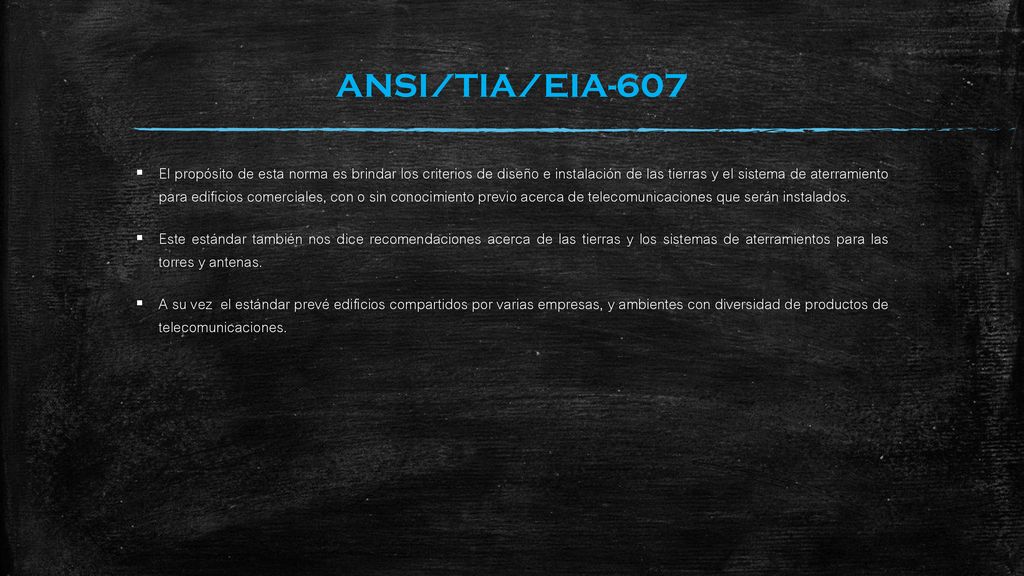

4 ANSI/TIA/EIA-607 El propósito de esta norma es brindar los criterios de diseño e instalación de las tierras y el sistema de aterramiento para edificios comerciales, con o sin conocimiento previo acerca de telecomunicaciones que serán instalados. Este estándar también nos dice recomendaciones acerca de las tierras y los sistemas de aterramientos para las torres y antenas. A su vez el estándar prevé edificios compartidos por varias empresas, y ambientes con diversidad de productos de telecomunicaciones.

5 TMGB (Barra principal de tierra para telecomunicaciones)

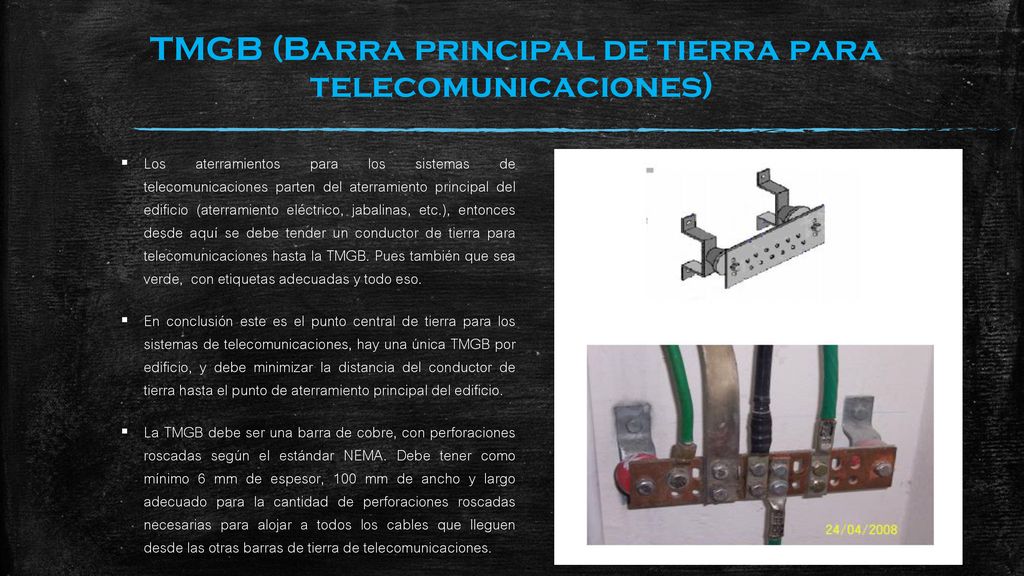

Los aterramientos para los sistemas de telecomunicaciones parten del aterramiento principal del edificio (aterramiento eléctrico, jabalinas, etc.), entonces desde aquí se debe tender un conductor de tierra para telecomunicaciones hasta la TMGB. Pues también que sea verde, con etiquetas adecuadas y todo eso. En conclusión este es el punto central de tierra para los sistemas de telecomunicaciones, hay una única TMGB por edificio, y debe minimizar la distancia del conductor de tierra hasta el punto de aterramiento principal del edificio. La TMGB debe ser una barra de cobre, con perforaciones roscadas según el estándar NEMA. Debe tener como mínimo 6 mm de espesor, 100 mm de ancho y largo adecuado para la cantidad de perforaciones roscadas necesarias para alojar a todos los cables que lleguen desde las otras barras de tierra de telecomunicaciones.

6 TGB (Barras de tierra para telecomunicaciones)

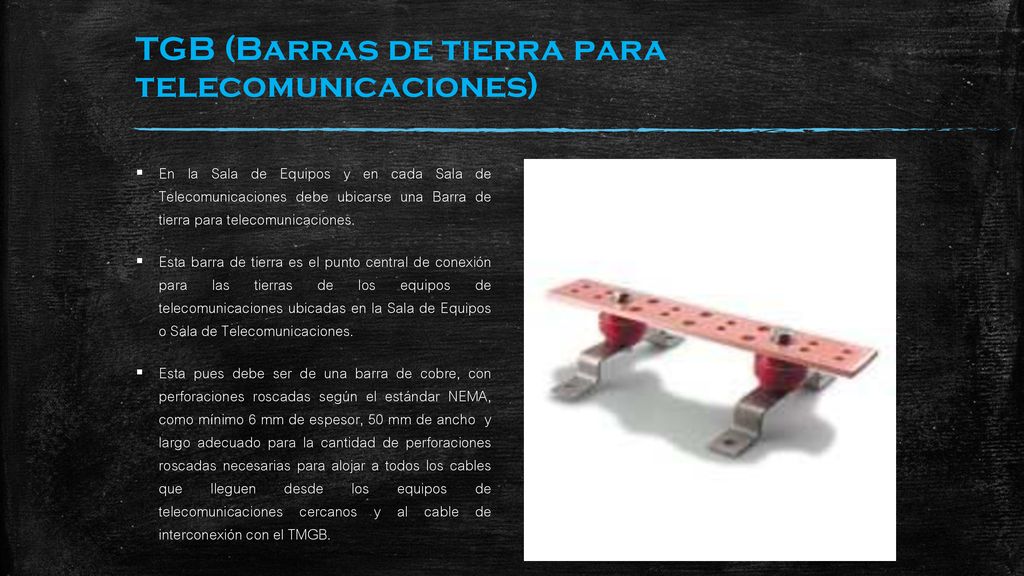

En la Sala de Equipos y en cada Sala de Telecomunicaciones debe ubicarse una Barra de tierra para telecomunicaciones. Esta barra de tierra es el punto central de conexión para las tierras de los equipos de telecomunicaciones ubicadas en la Sala de Equipos o Sala de Telecomunicaciones. Esta pues debe ser de una barra de cobre, con perforaciones roscadas según el estándar NEMA, como mínimo 6 mm de espesor, 50 mm de ancho y largo adecuado para la cantidad de perforaciones roscadas necesarias para alojar a todos los cables que lleguen desde los equipos de telecomunicaciones cercanos y al cable de interconexión con el TMGB.

7 TBB (Backbone de tierras)

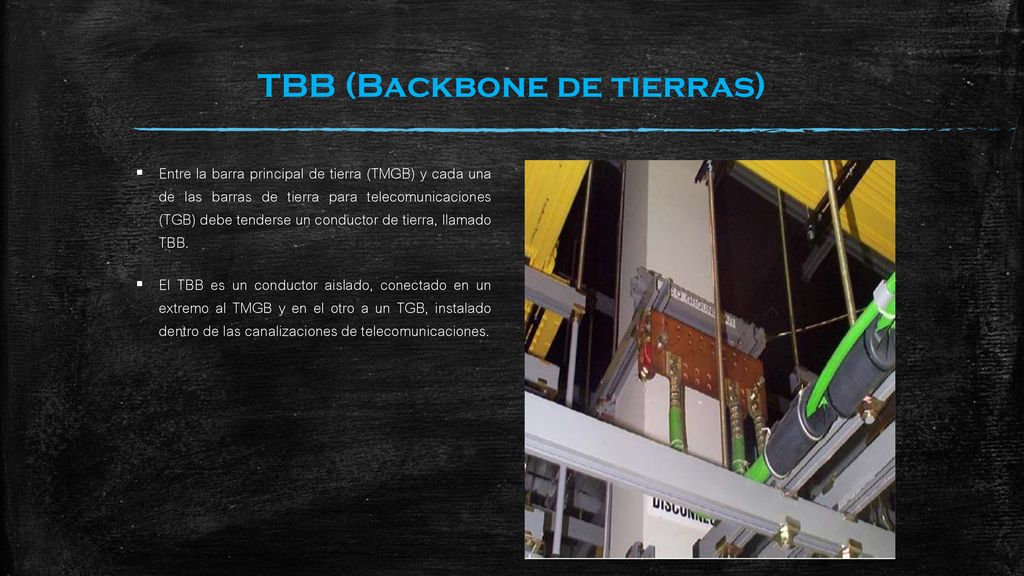

Entre la barra principal de tierra (TMGB) y cada una de las barras de tierra para telecomunicaciones (TGB) debe tenderse un conductor de tierra, llamado TBB. El TBB es un conductor aislado, conectado en un extremo al TMGB y en el otro a un TGB, instalado dentro de las canalizaciones de telecomunicaciones.

8 ANSI/TIA/EIA-568 (Cableado de telecomunicaciones para edificios comerciales)

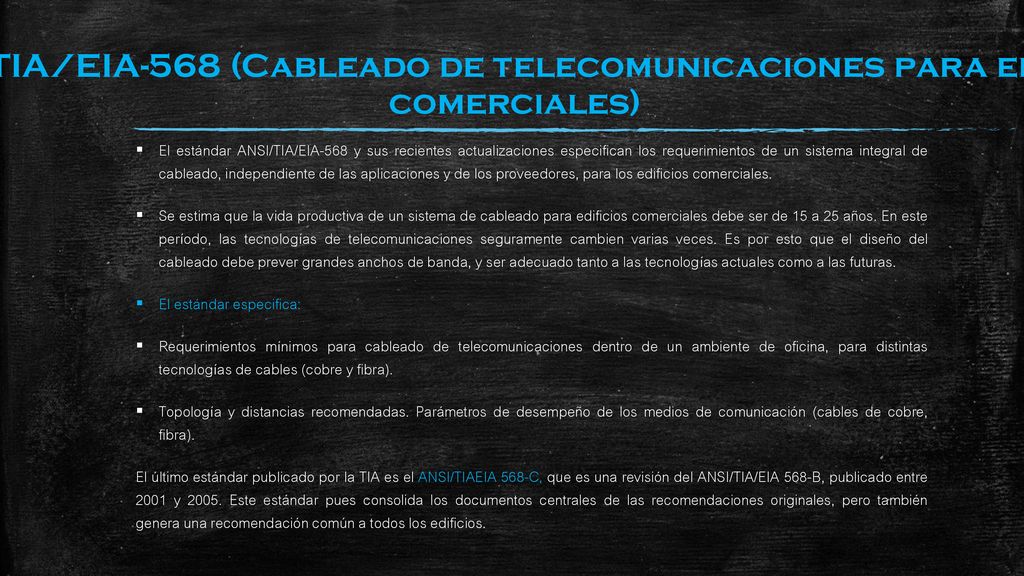

El estándar ANSI/TIA/EIA-568 y sus recientes actualizaciones especifican los requerimientos de un sistema integral de cableado, independiente de las aplicaciones y de los proveedores, para los edificios comerciales. Se estima que la vida productiva de un sistema de cableado para edificios comerciales debe ser de 15 a 25 años. En este período, las tecnologías de telecomunicaciones seguramente cambien varias veces. Es por esto que el diseño del cableado debe prever grandes anchos de banda, y ser adecuado tanto a las tecnologías actuales como a las futuras. El estándar especifica: Requerimientos mínimos para cableado de telecomunicaciones dentro de un ambiente de oficina, para distintas tecnologías de cables (cobre y fibra). Topología y distancias recomendadas. Parámetros de desempeño de los medios de comunicación (cables de cobre, fibra). El último estándar publicado por la TIA es el ANSI/TIAEIA 568-C, que es una revisión del ANSI/TIA/EIA 568-B, publicado entre y Este estándar pues consolida los documentos centrales de las recomendaciones originales, pero también genera una recomendación común a todos los edificios.

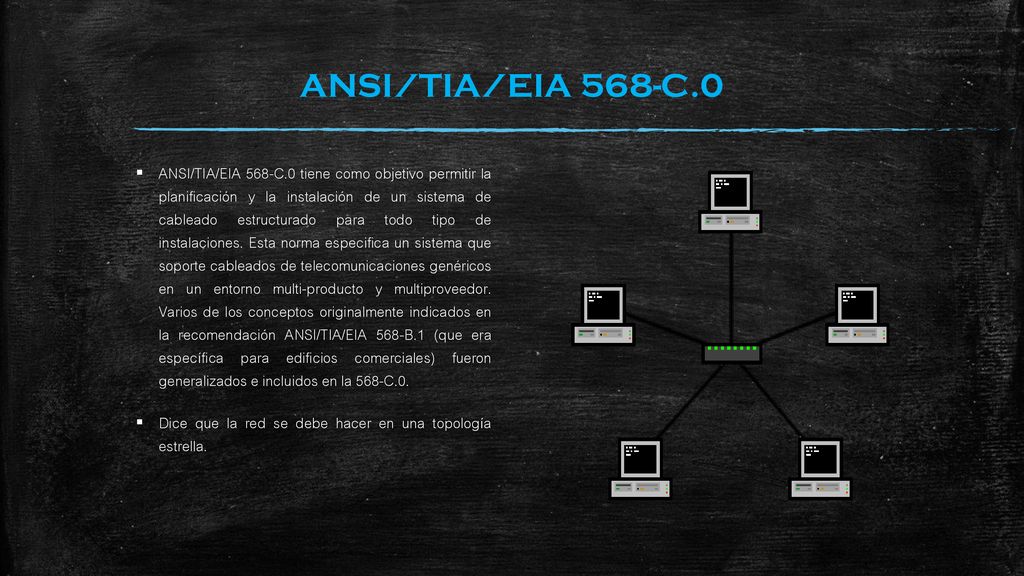

9 ANSI/TIA/EIA 568-C.0 ANSI/TIA/EIA 568-C.0 tiene como objetivo permitir la planificación y la instalación de un sistema de cableado estructurado para todo tipo de instalaciones. Esta norma especifica un sistema que soporte cableados de telecomunicaciones genéricos en un entorno multi-producto y multiproveedor. Varios de los conceptos originalmente indicados en la recomendación ANSI/TIA/EIA 568-B.1 (que era específica para edificios comerciales) fueron generalizados e incluidos en la 568-C.0. Dice que la red se debe hacer en una topología estrella.

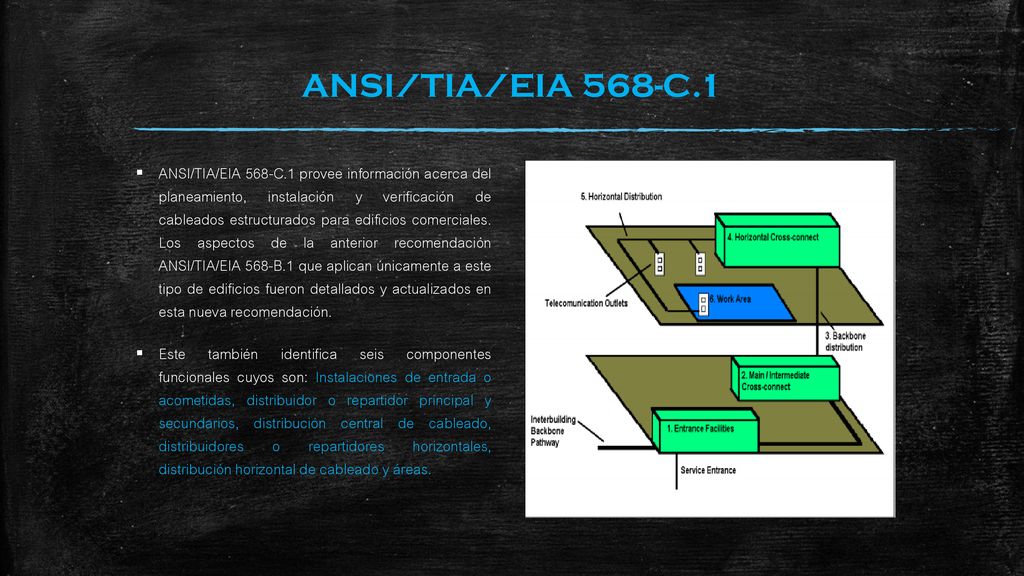

10 ANSI/TIA/EIA 568-C.1 ANSI/TIA/EIA 568-C.1 provee información acerca del planeamiento, instalación y verificación de cableados estructurados para edificios comerciales. Los aspectos de la anterior recomendación ANSI/TIA/EIA 568-B.1 que aplican únicamente a este tipo de edificios fueron detallados y actualizados en esta nueva recomendación. Este también identifica seis componentes funcionales cuyos son: Instalaciones de entrada o acometidas, distribuidor o repartidor principal y secundarios, distribución central de cableado, distribuidores o repartidores horizontales, distribución horizontal de cableado y áreas.

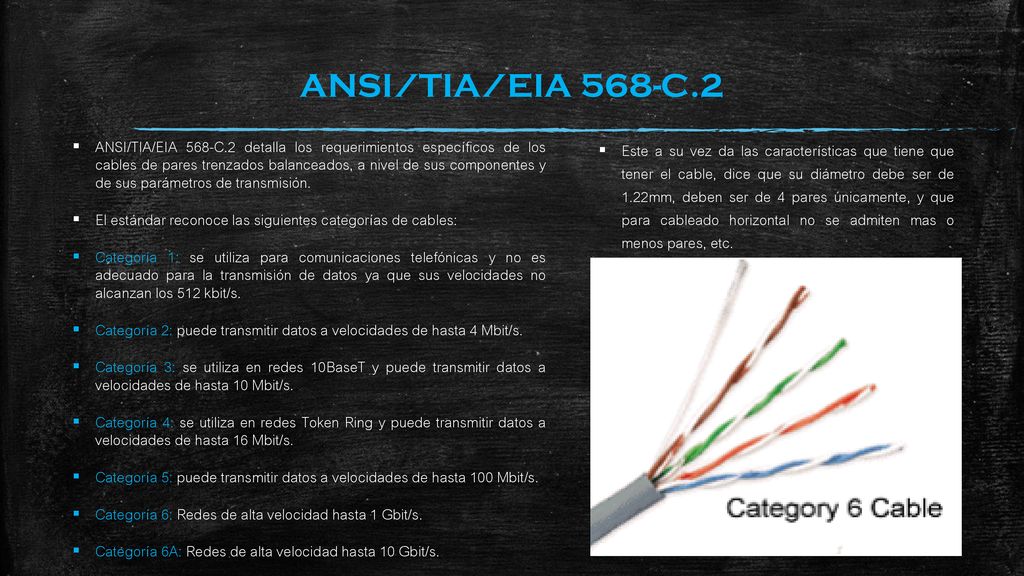

11 ANSI/TIA/EIA 568-C.2 ANSI/TIA/EIA 568-C.2 detalla los requerimientos específicos de los cables de pares trenzados balanceados, a nivel de sus componentes y de sus parámetros de transmisión. El estándar reconoce las siguientes categorías de cables: Categoría 1: se utiliza para comunicaciones telefónicas y no es adecuado para la transmisión de datos ya que sus velocidades no alcanzan los 512 kbit/s. Categoría 2: puede transmitir datos a velocidades de hasta 4 Mbit/s. Categoría 3: se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10 Mbit/s. Categoría 4: se utiliza en redes Token Ring y puede transmitir datos a velocidades de hasta 16 Mbit/s. Categoría 5: puede transmitir datos a velocidades de hasta 100 Mbit/s. Categoría 6: Redes de alta velocidad hasta 1 Gbit/s. Categoría 6A: Redes de alta velocidad hasta 10 Gbit/s. Este a su vez da las características que tiene que tener el cable, dice que su diámetro debe ser de 1.22mm, deben ser de 4 pares únicamente, y que para cableado horizontal no se admiten mas o menos pares, etc.

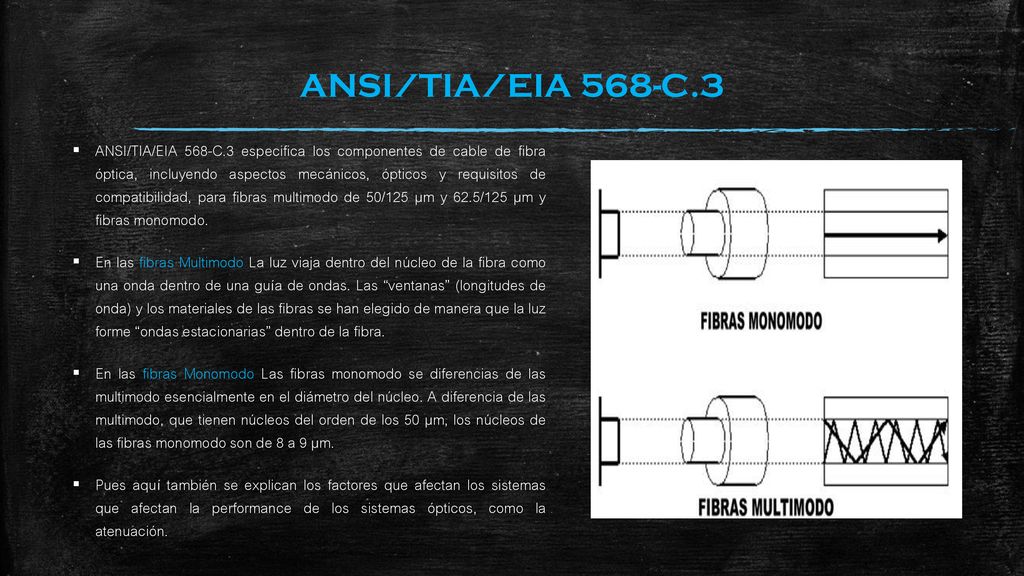

12 ANSI/TIA/EIA 568-C.3 ANSI/TIA/EIA 568-C.3 especifica los componentes de cable de fibra óptica, incluyendo aspectos mecánicos, ópticos y requisitos de compatibilidad, para fibras multimodo de 50/125 µm y 62.5/125 µm y fibras monomodo. En las fibras Multimodo La luz viaja dentro del núcleo de la fibra como una onda dentro de una guía de ondas. Las “ventanas” (longitudes de onda) y los materiales de las fibras se han elegido de manera que la luz forme “ondas estacionarias” dentro de la fibra. En las fibras Monomodo Las fibras monomodo se diferencias de las multimodo esencialmente en el diámetro del núcleo. A diferencia de las multimodo, que tienen núcleos del orden de los 50 µm, los núcleos de las fibras monomodo son de 8 a 9 µm. Pues aquí también se explican los factores que afectan los sistemas que afectan la performance de los sistemas ópticos, como la atenuación.

13 T568A / T568B Según el estándar T568A la forma en que se debe conectar el cable UTP al rj45 macho tiene que seguir este orden de colores en los pines: Según el estándar T568B la forma en que se debe conectar el cable UTP al rj45 macho tiene que seguir este orden de colores en los pines: Cuando vamos a conectar por ejemplo un Switch con un router, es decir dispositivos diferentes, utilizamos en ambos extremos del cable UTP la T568A, pero cuando vamos a conectar un computador con otro computador es decir dos dispositivos iguales utilizamos en un extremos del UTP la forma 568ª y en el otro extremo la forma 568B.

14 Gestión de proyectos de cableado estructurado

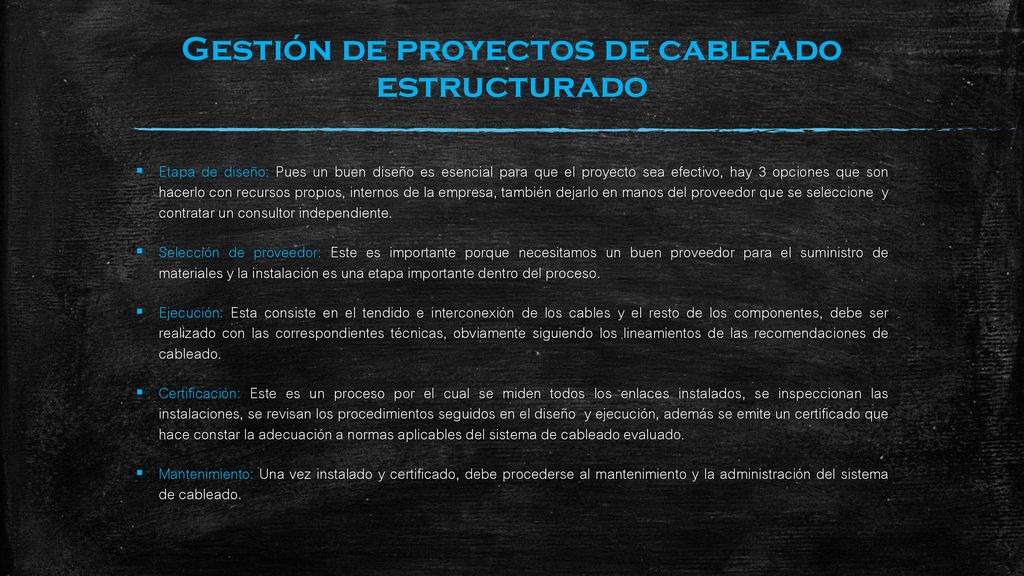

Etapa de diseño: Pues un buen diseño es esencial para que el proyecto sea efectivo, hay 3 opciones que son hacerlo con recursos propios, internos de la empresa, también dejarlo en manos del proveedor que se seleccione y contratar un consultor independiente. Selección de proveedor: Este es importante porque necesitamos un buen proveedor para el suministro de materiales y la instalación es una etapa importante dentro del proceso. Ejecución: Esta consiste en el tendido e interconexión de los cables y el resto de los componentes, debe ser realizado con las correspondientes técnicas, obviamente siguiendo los lineamientos de las recomendaciones de cableado. Certificación: Este es un proceso por el cual se miden todos los enlaces instalados, se inspeccionan las instalaciones, se revisan los procedimientos seguidos en el diseño y ejecución, además se emite un certificado que hace constar la adecuación a normas aplicables del sistema de cableado evaluado. Mantenimiento: Una vez instalado y certificado, debe procederse al mantenimiento y la administración del sistema de cableado.

15 Elementos utilizados para la instalación de la red
Tarjeta de conexión a la red. Repetidores. Bridges. Routers. Concentradores como Hubs, MAU, Switches, software. Estaciones de trabajo. Jacks. Patchcords. Stack, que es una reserva de cable. Patch – Panels. Jumpers. Ponchadoras, cortadoras. Entre otro(a)s.
