TRANSFERENCIA DE CALOR POR CONVECCIÓN FORZADA

Presentación del tema: "TRANSFERENCIA DE CALOR POR CONVECCIÓN FORZADA"— Transcripción de la presentación:

1 TRANSFERENCIA DE CALOR POR CONVECCIÓN FORZADA
Correlaciones para el calculo de coeficientes de transferencia de calor.

2

3 FLUJO LAMINAR SOBRE PLACA PLANA HORIZONTAL
Dado que la temperatura puede variar fuertemente entre la placa y la corriente libre, las propiedades del fluido (ρ, μ, Cp, k) se evalúan con la llamada temperatura de película, Tf: Para placas no isotérmicas, se utiliza el promedio de temperatura para toda la placa, que se sustituye en la Ec. 1. 1 2

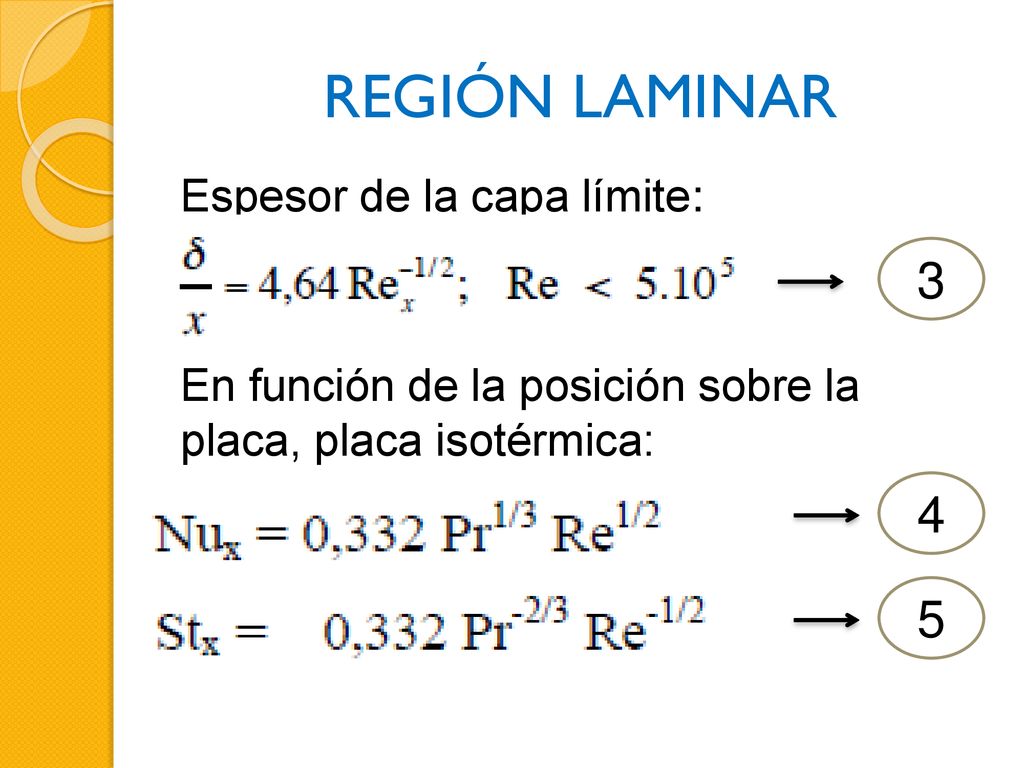

4 REGIÓN LAMINAR Espesor de la capa límite: En función de la posición sobre la placa, placa isotérmica: 3 4 5

5 REGIÓN LAMINAR Validas para 6

6 REGIÓN LAMINAR Validas para 7

7 REGIÓN LAMINAR Propiedades promedio para placa de largo L, placa isotérmica: 8 9 10

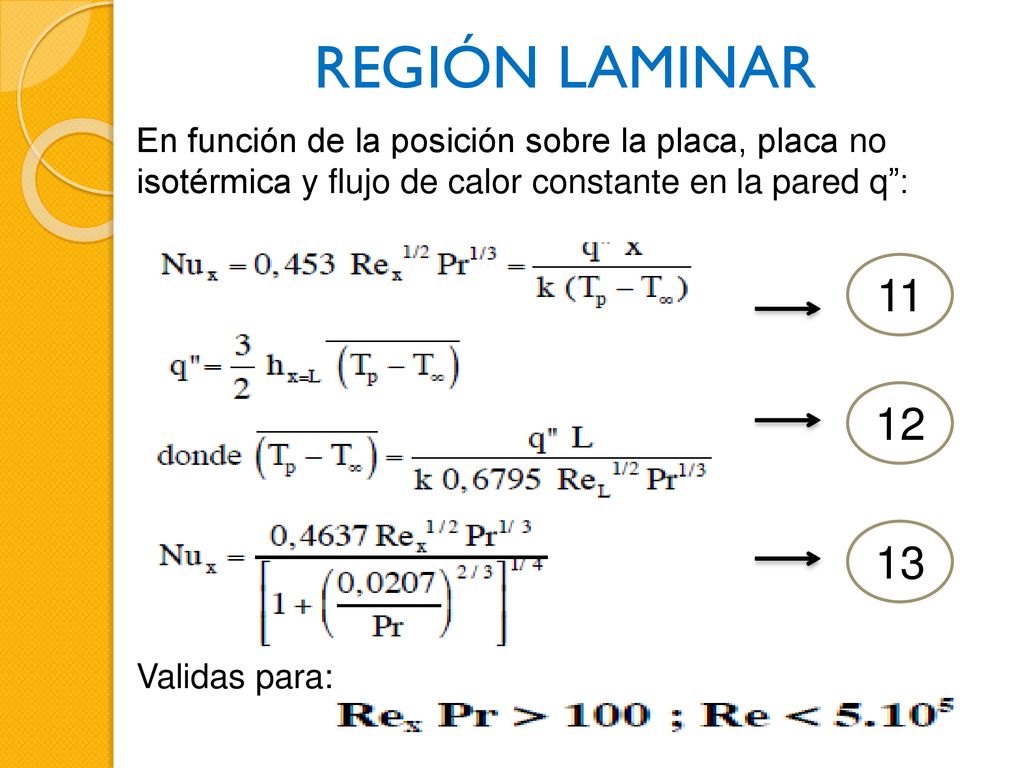

8 REGIÓN LAMINAR En función de la posición sobre la placa, placa no isotérmica y flujo de calor constante en la pared q”: Validas para: 11 12 13

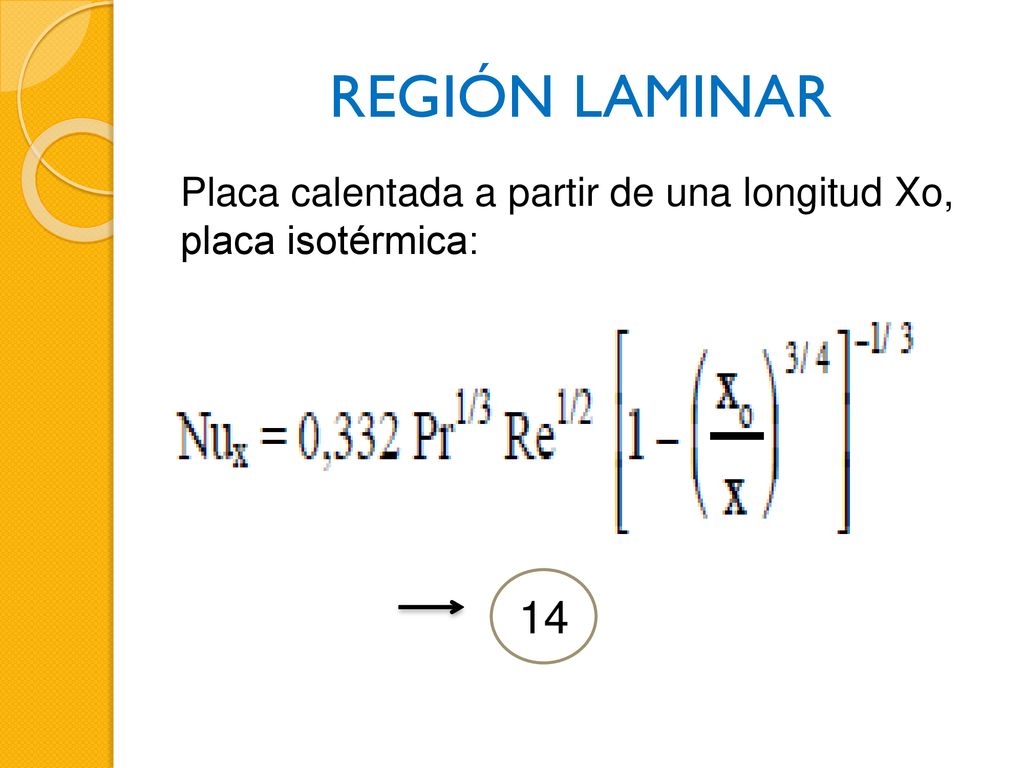

9 REGIÓN LAMINAR Placa calentada a partir de una longitud Xo, placa isotérmica: 14

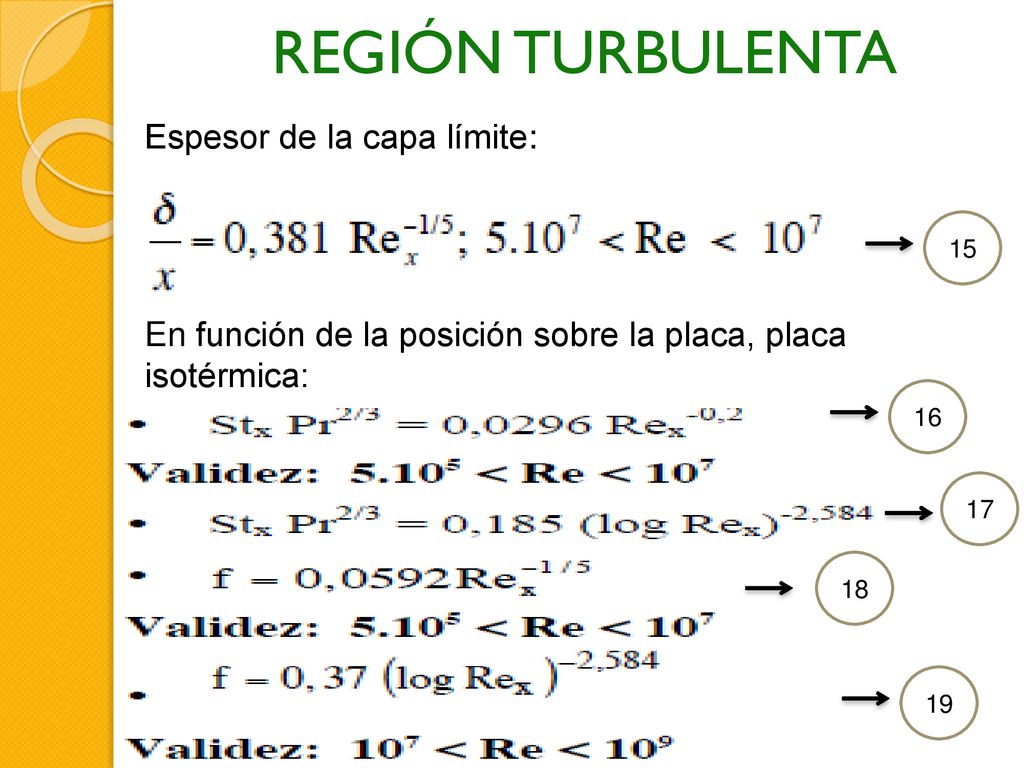

10 REGIÓN TURBULENTA Espesor de la capa límite: En función de la posición sobre la placa, placa isotérmica: 15 16 17 18 19

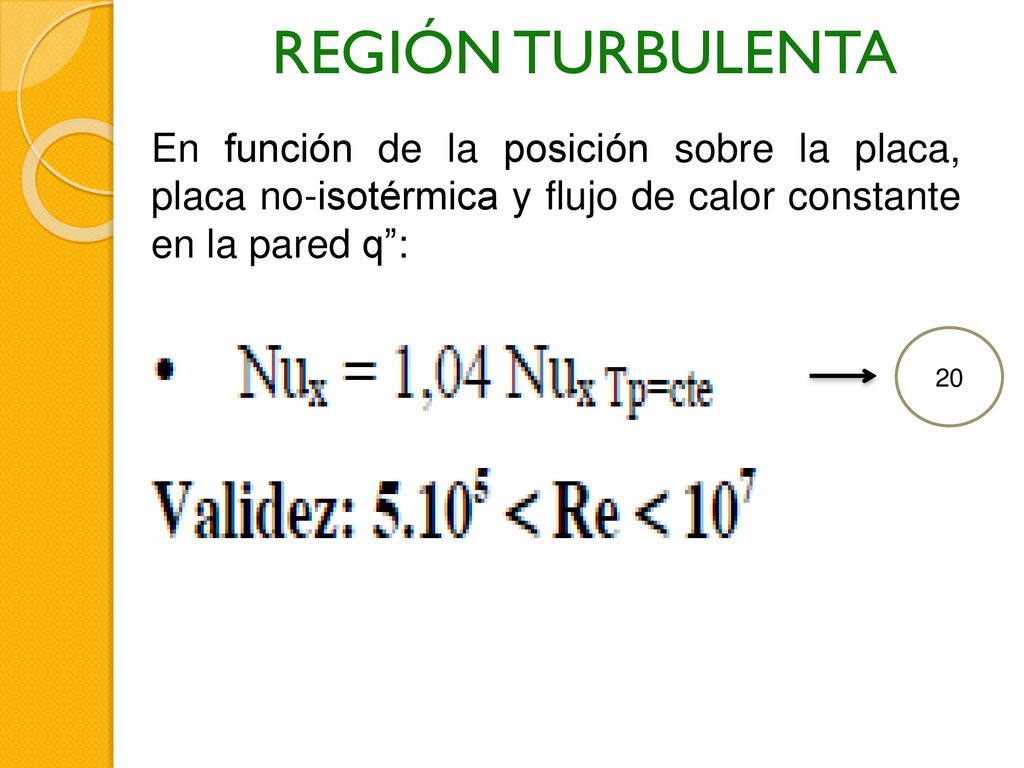

11 REGIÓN TURBULENTA En función de la posición sobre la placa, placa no-isotérmica y flujo de calor constante en la pared q”: 20

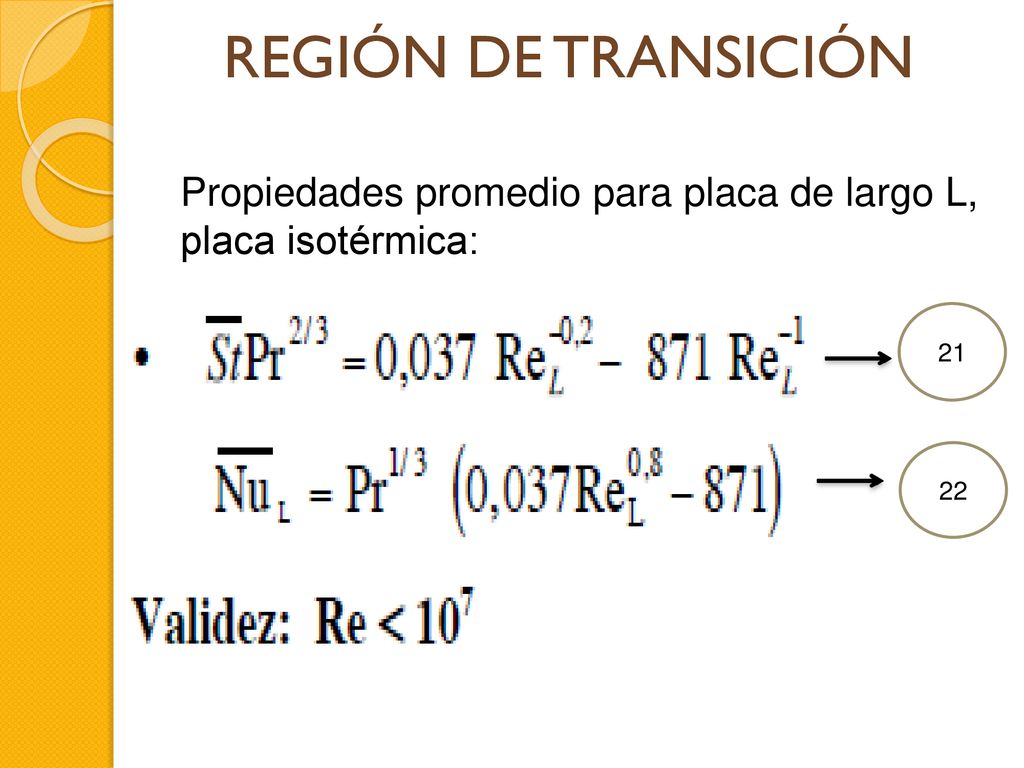

12 REGIÓN DE TRANSICIÓN Propiedades promedio para placa de largo L, placa isotérmica: 21 22

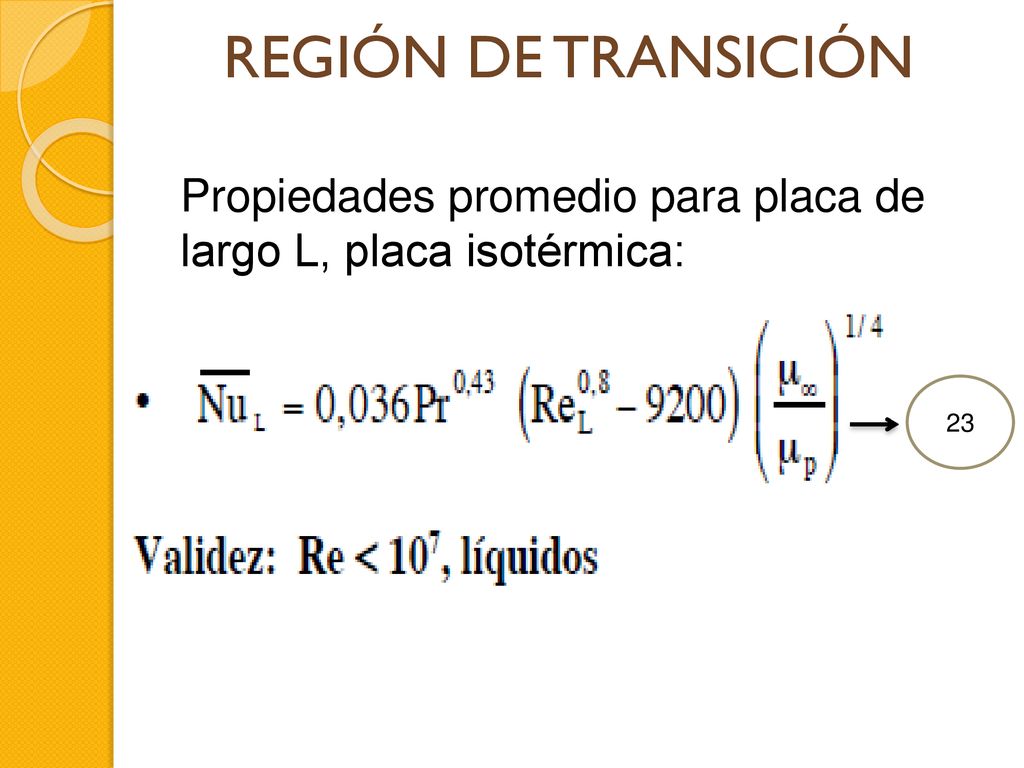

13 REGIÓN DE TRANSICIÓN Propiedades promedio para placa de largo L, placa isotérmica: 23

14

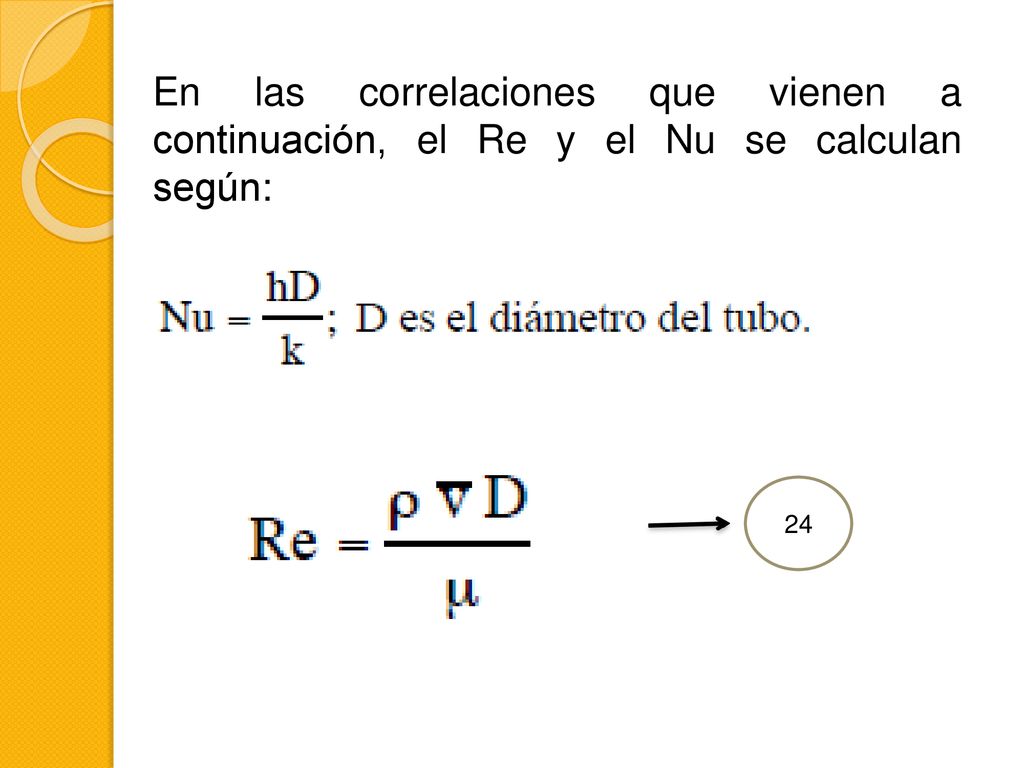

15 En las correlaciones que vienen a continuación, el Re y el Nu se calculan según:
24

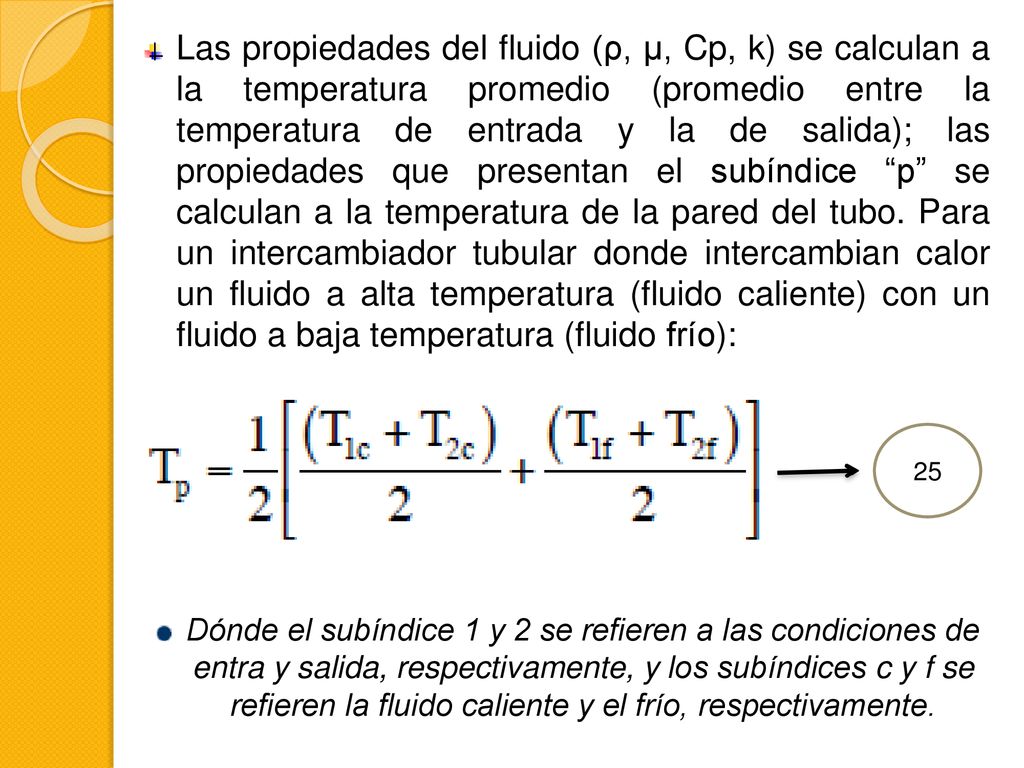

16 Las propiedades del fluido (ρ, μ, Cp, k) se calculan a la temperatura promedio (promedio entre la temperatura de entrada y la de salida); las propiedades que presentan el subíndice “p” se calculan a la temperatura de la pared del tubo. Para un intercambiador tubular donde intercambian calor un fluido a alta temperatura (fluido caliente) con un fluido a baja temperatura (fluido frío): Dónde el subíndice 1 y 2 se refieren a las condiciones de entra y salida, respectivamente, y los subíndices c y f se refieren la fluido caliente y el frío, respectivamente. 25

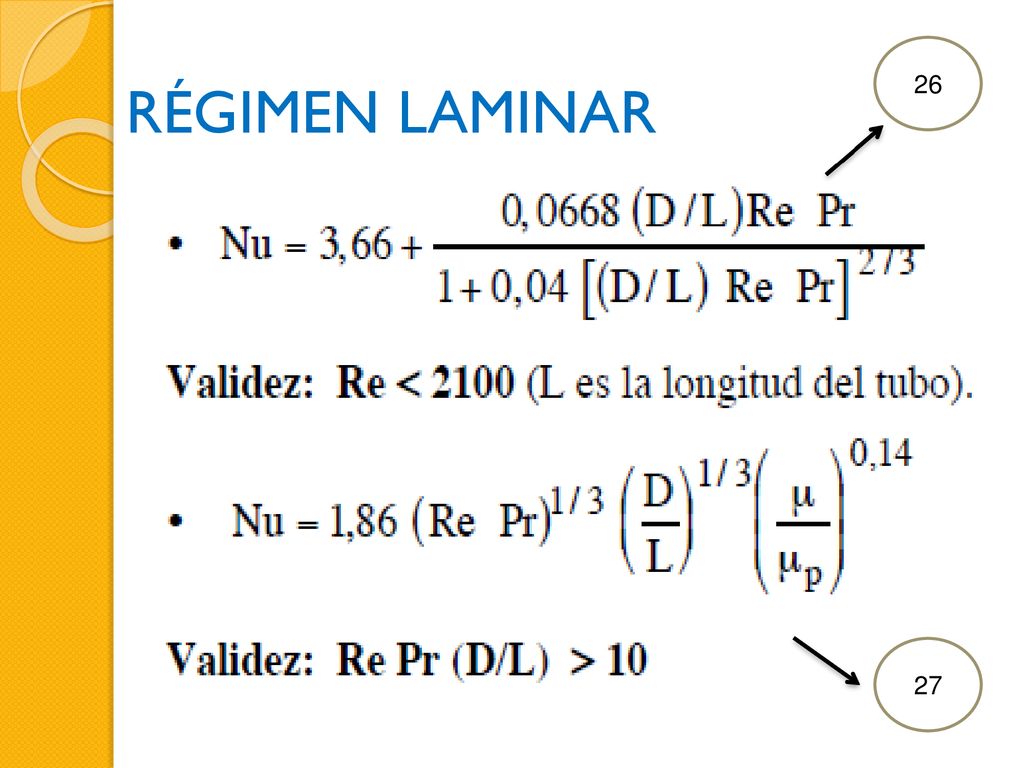

17 26 RÉGIMEN LAMINAR 27

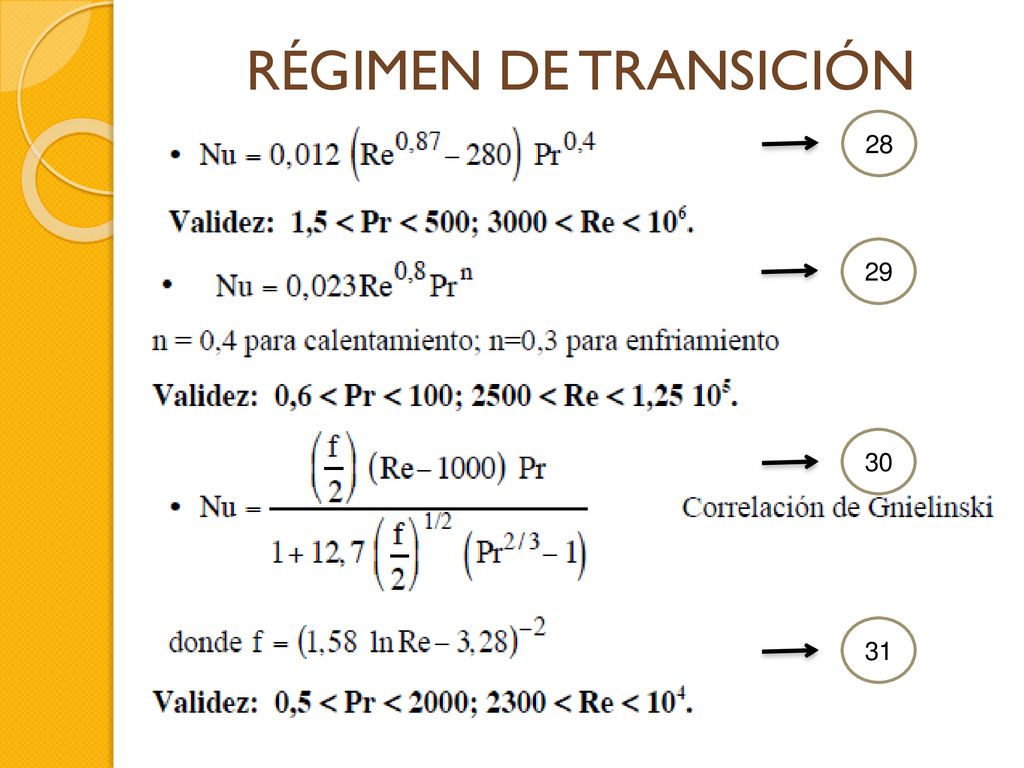

18 RÉGIMEN DE TRANSICIÓN 28 29 30 31

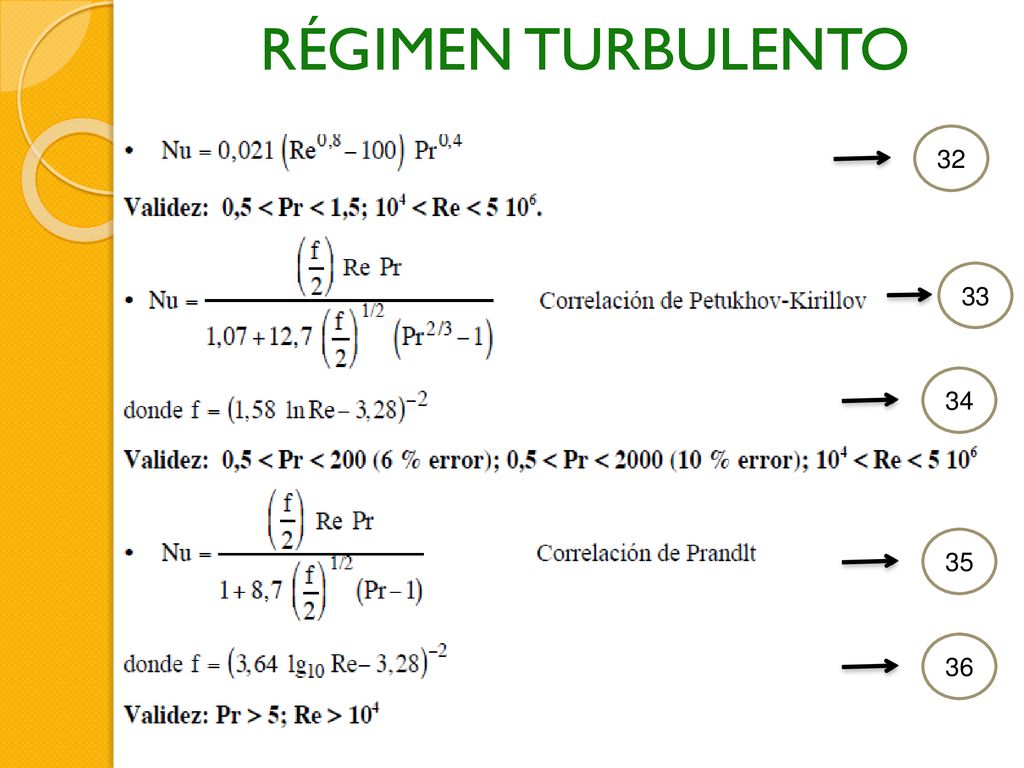

19 RÉGIMEN TURBULENTO 32 33 34 35 36

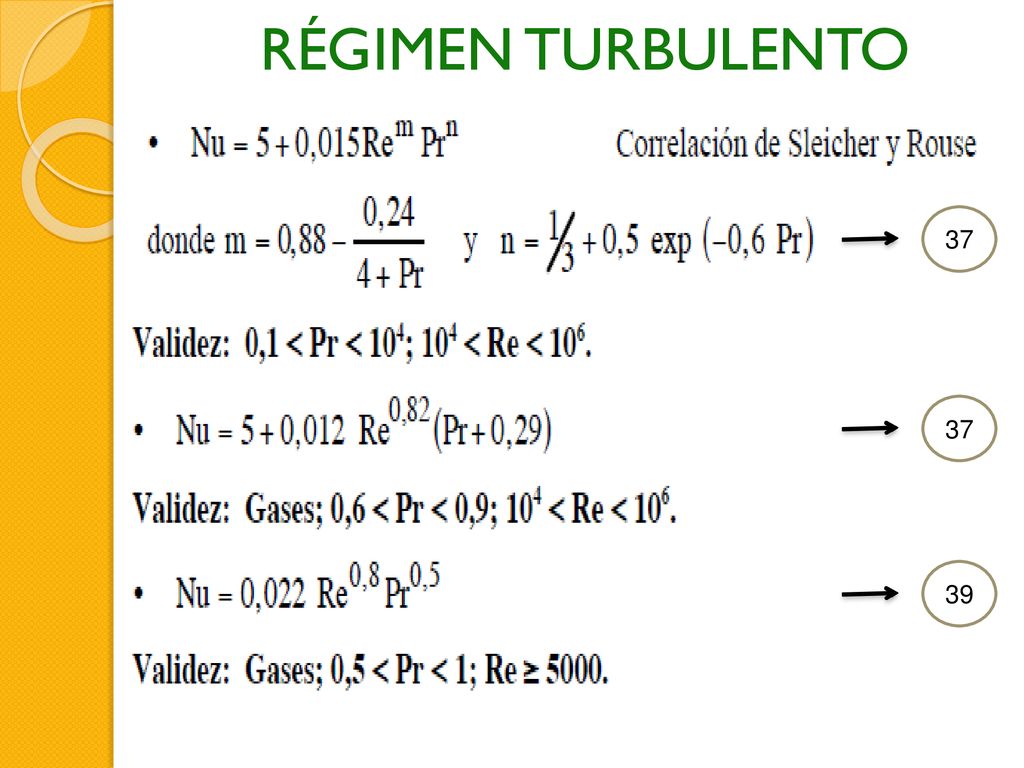

20 RÉGIMEN TURBULENTO 37 37 39

21

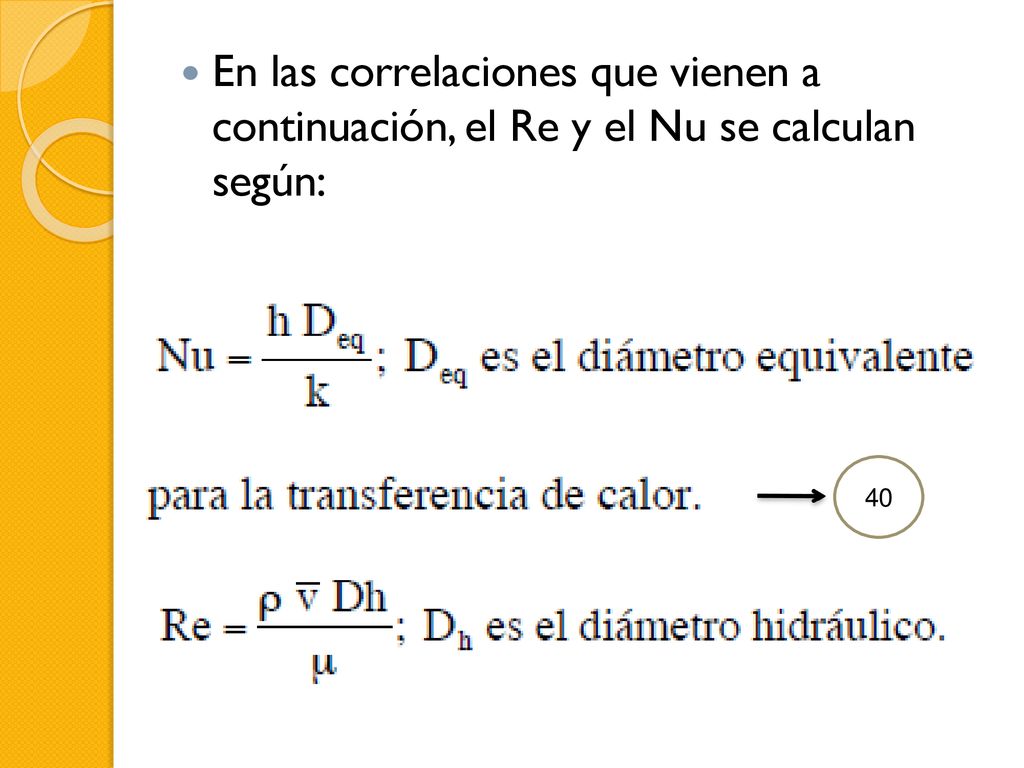

22 En las correlaciones que vienen a continuación, el Re y el Nu se calculan según:
40

23 RÉGIMEN LAMINAR 41 CORRELACIÓN DE SIEDER & TATE

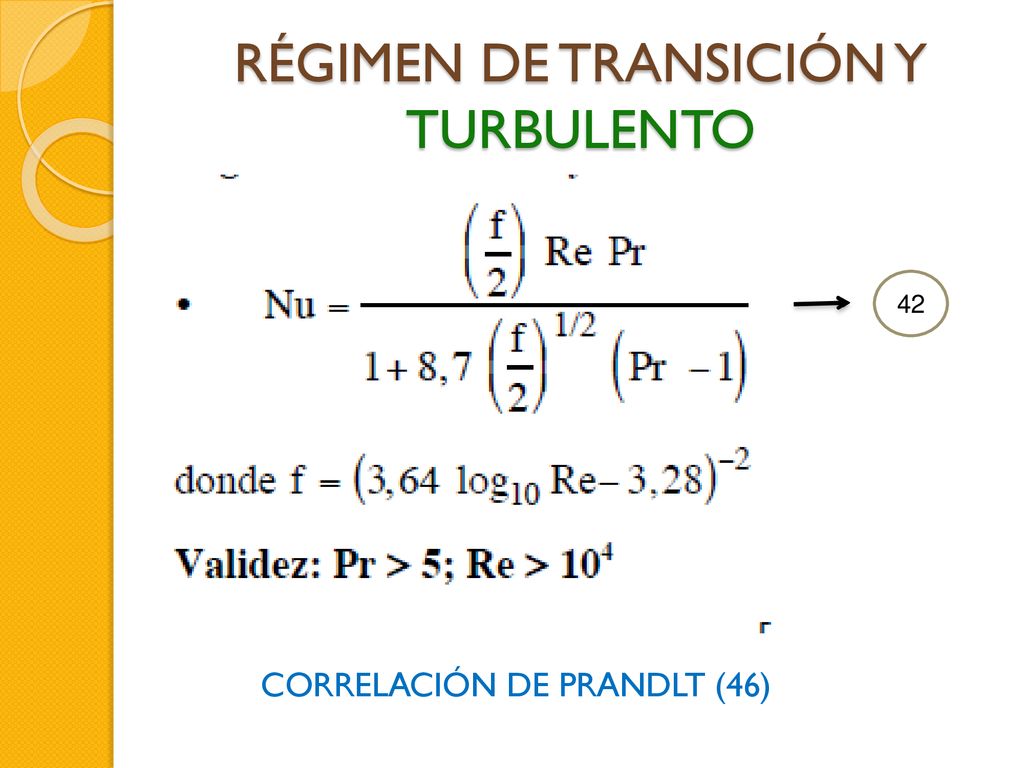

24 RÉGIMEN DE TRANSICIÓN Y TURBULENTO
42 CORRELACIÓN DE PRANDLT (46)

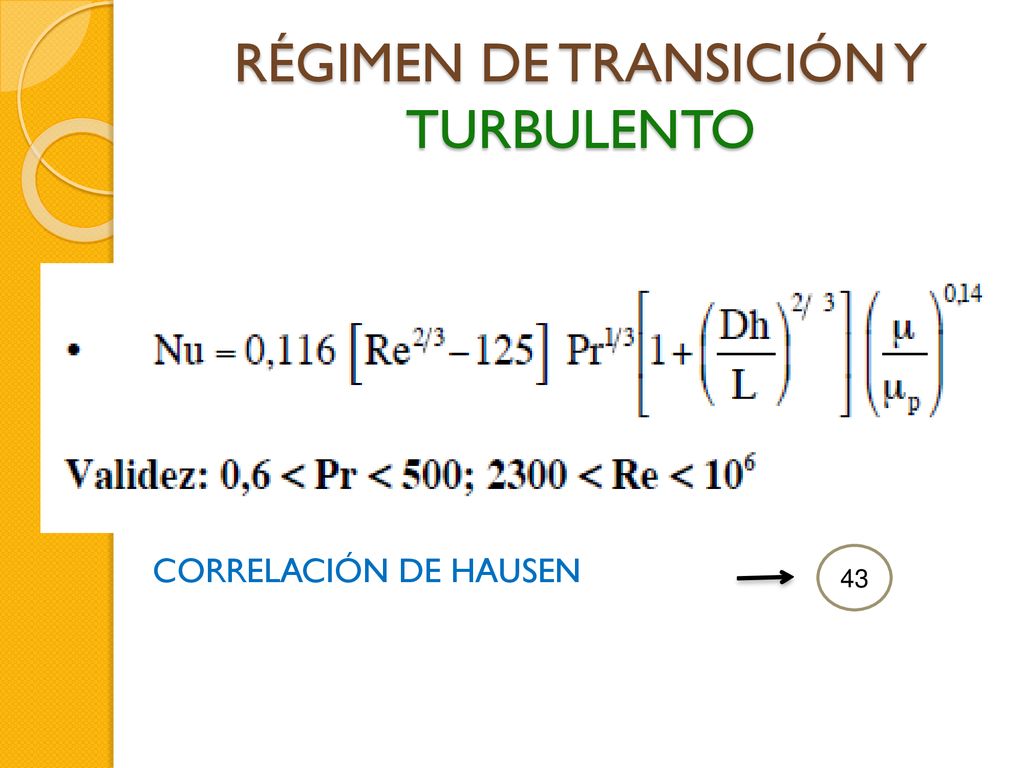

25 RÉGIMEN DE TRANSICIÓN Y TURBULENTO
CORRELACIÓN DE HAUSEN 43

26

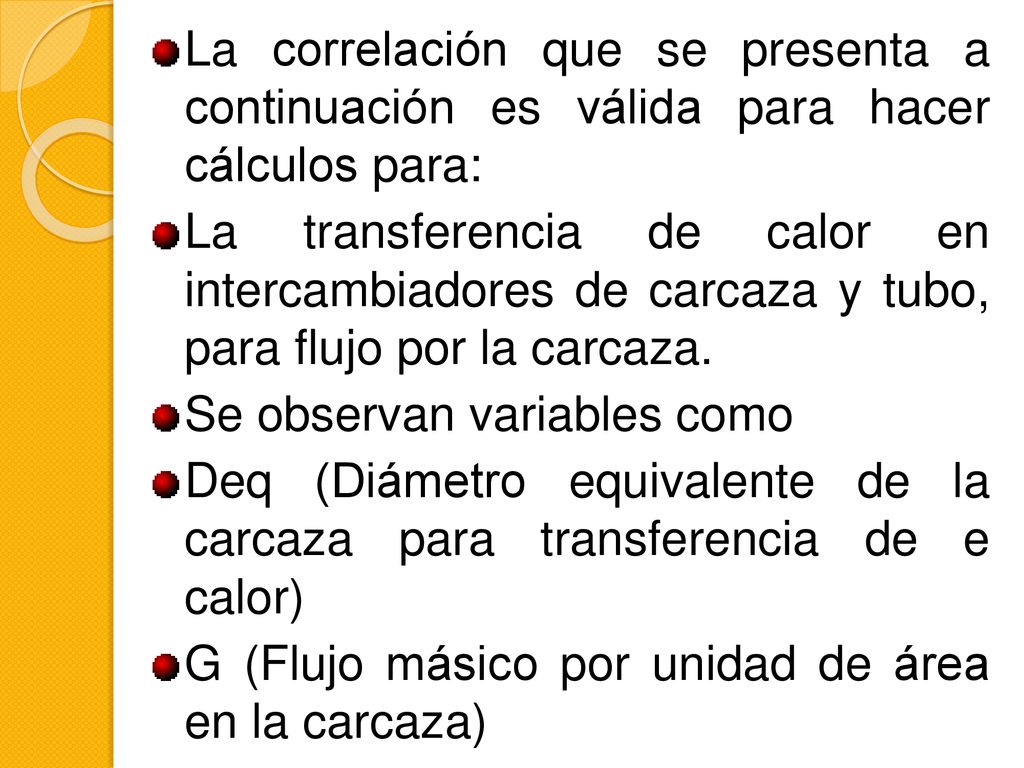

27 La correlación que se presenta a continuación es válida para hacer cálculos para:
La transferencia de calor en intercambiadores de carcaza y tubo, para flujo por la carcaza. Se observan variables como Deq (Diámetro equivalente de la carcaza para transferencia de e calor) G (Flujo másico por unidad de área en la carcaza)

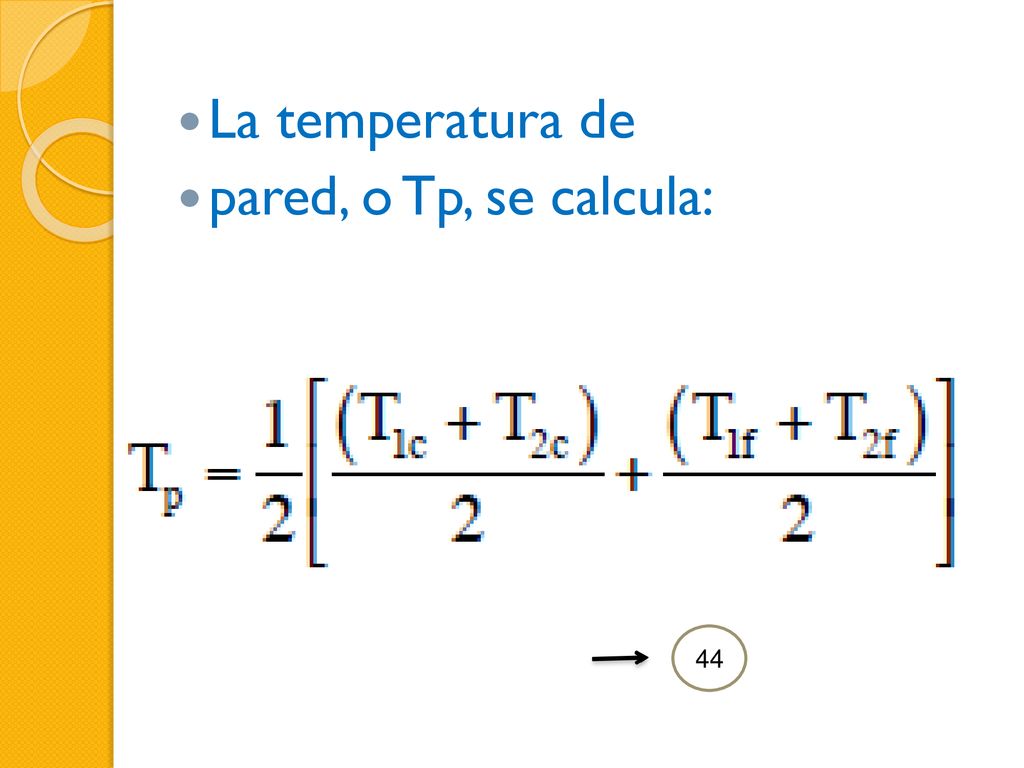

28 La temperatura de pared, o Tp, se calcula: 44

29 44 CORRELACIÓN DE KERN 45

30 46 47
