Motor jet Grupo 3 Profesor: Juan C. Zagal.

Presentación del tema: "Motor jet Grupo 3 Profesor: Juan C. Zagal."— Transcripción de la presentación:

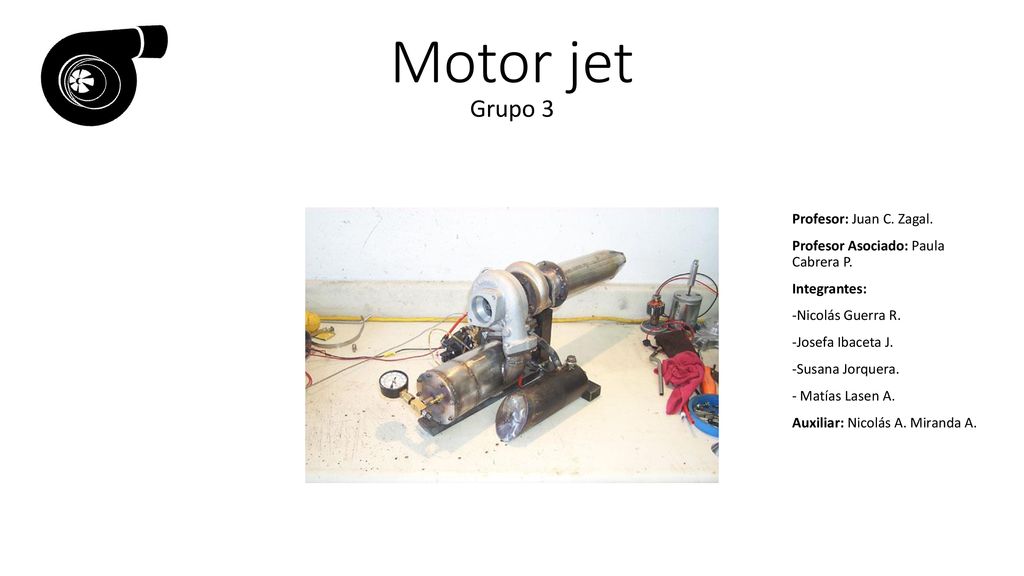

1 Motor jet Grupo 3 Profesor: Juan C. Zagal.
Profesor Asociado: Paula Cabrera P. Integrantes: -Nicolás Guerra R. -Josefa Ibaceta J. -Susana Jorquera. - Matías Lasen A. Auxiliar: Nicolás A. Miranda A.

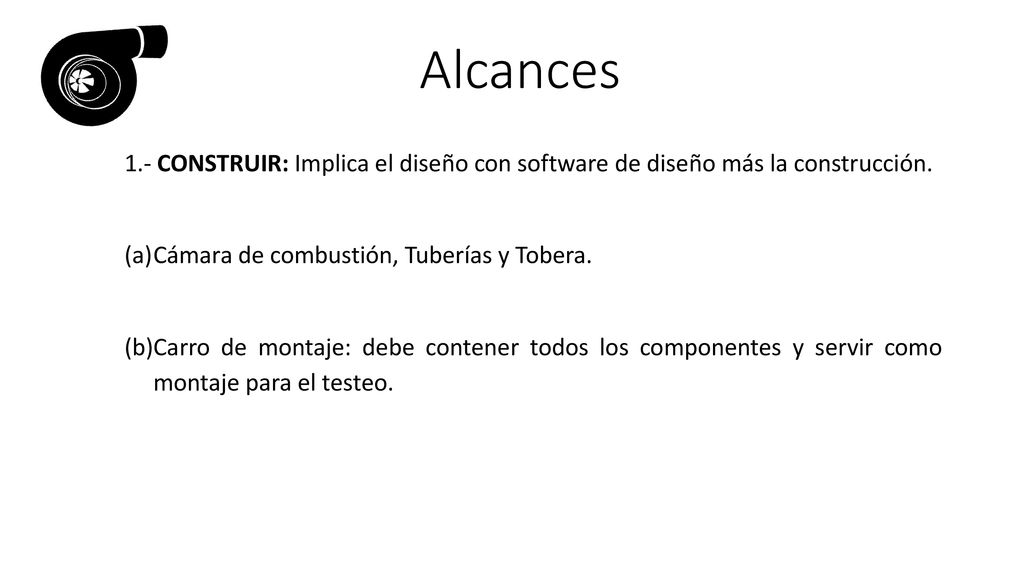

2 Alcances 1.- CONSTRUIR: Implica el diseño con software de diseño más la construcción. Cámara de combustión, Tuberías y Tobera. Carro de montaje: debe contener todos los componentes y servir como montaje para el testeo.

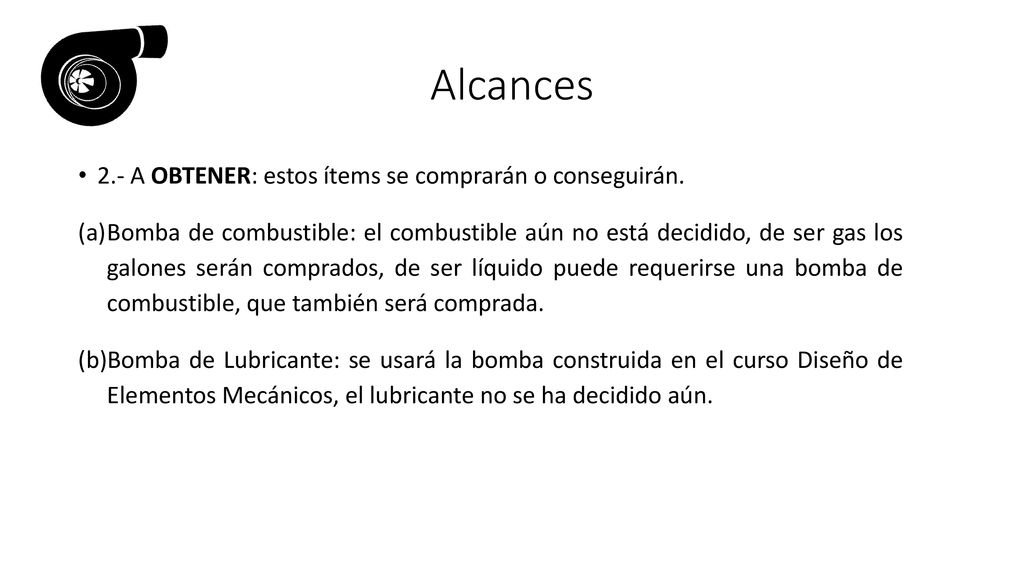

3 Alcances 2.- A OBTENER: estos ítems se comprarán o conseguirán.
Bomba de combustible: el combustible aún no está decidido, de ser gas los galones serán comprados, de ser líquido puede requerirse una bomba de combustible, que también será comprada. Bomba de Lubricante: se usará la bomba construida en el curso Diseño de Elementos Mecánicos, el lubricante no se ha decidido aún.

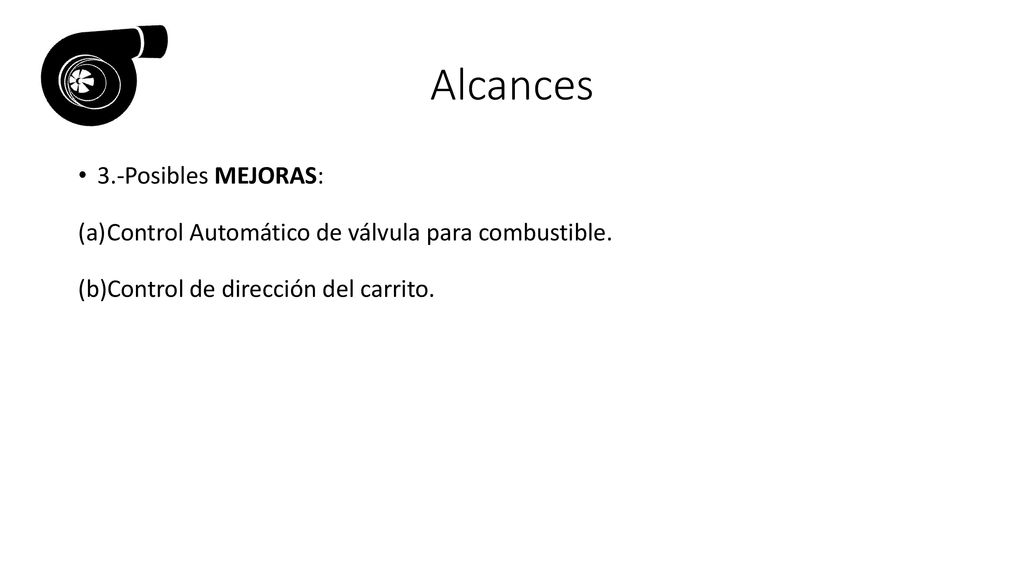

4 Alcances 3.-Posibles MEJORAS:
Control Automático de válvula para combustible. Control de dirección del carrito.

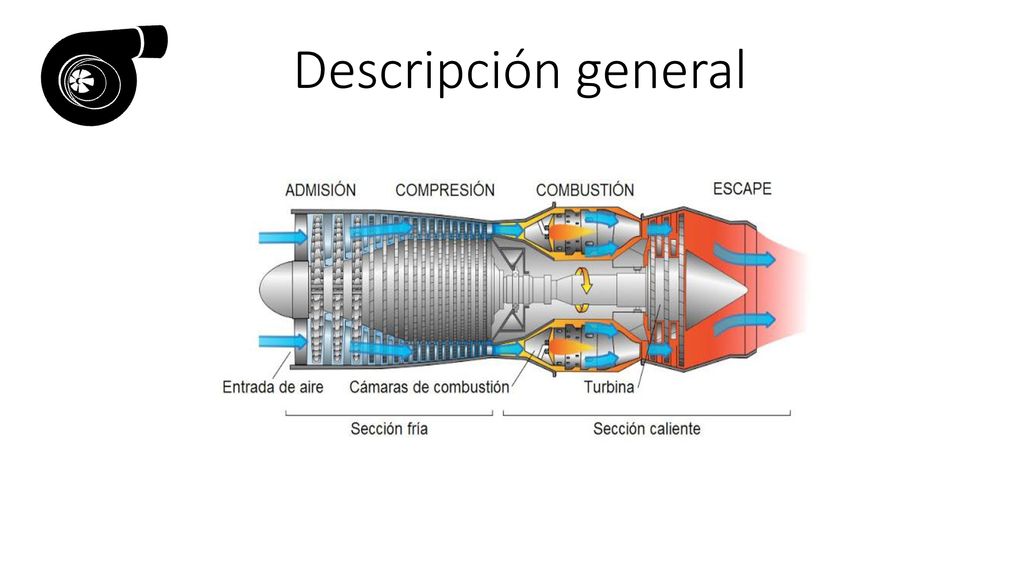

5 Descripción general

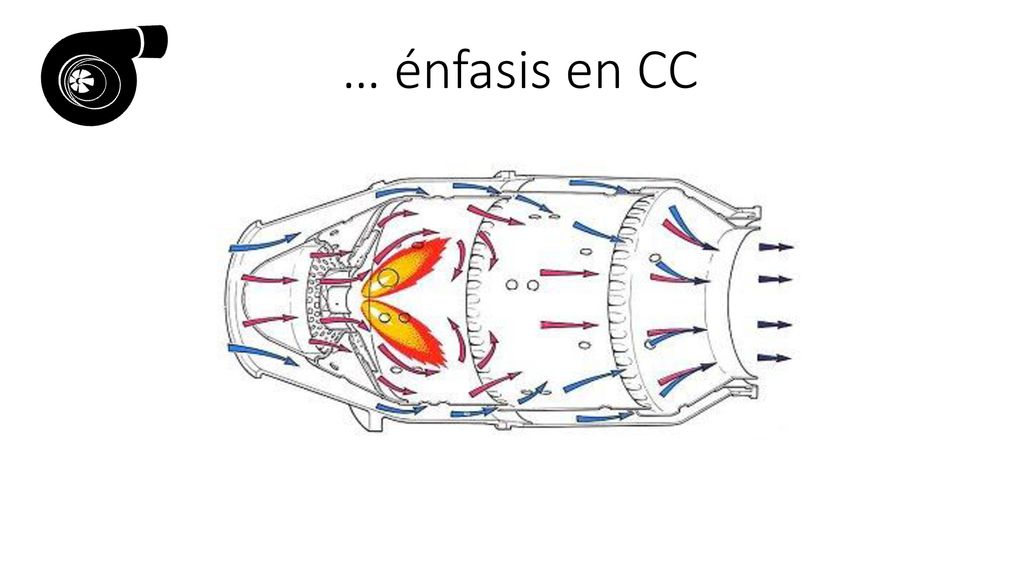

6 … énfasis en CC

7 Análisis de alternativas

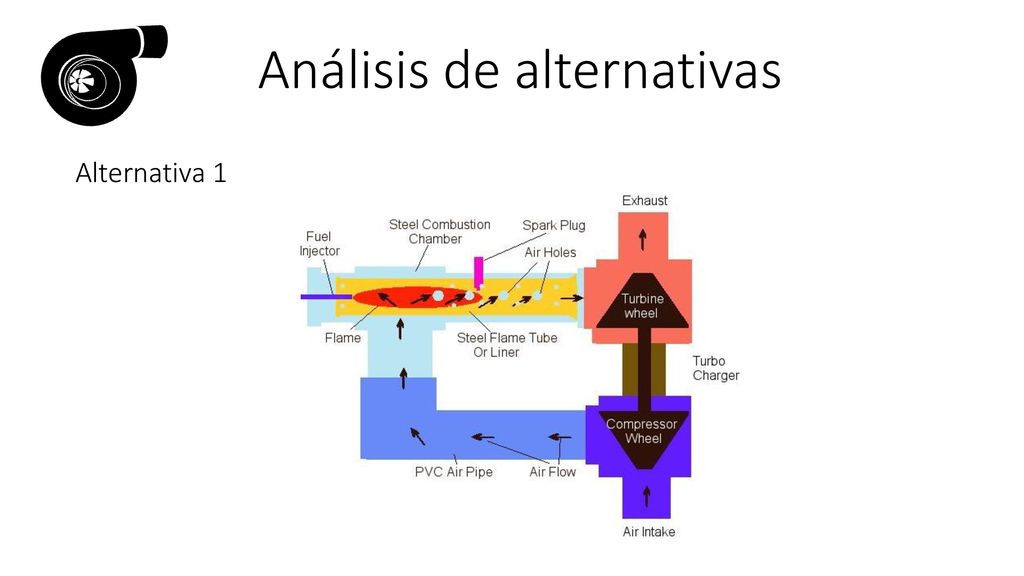

8 Análisis de alternativas

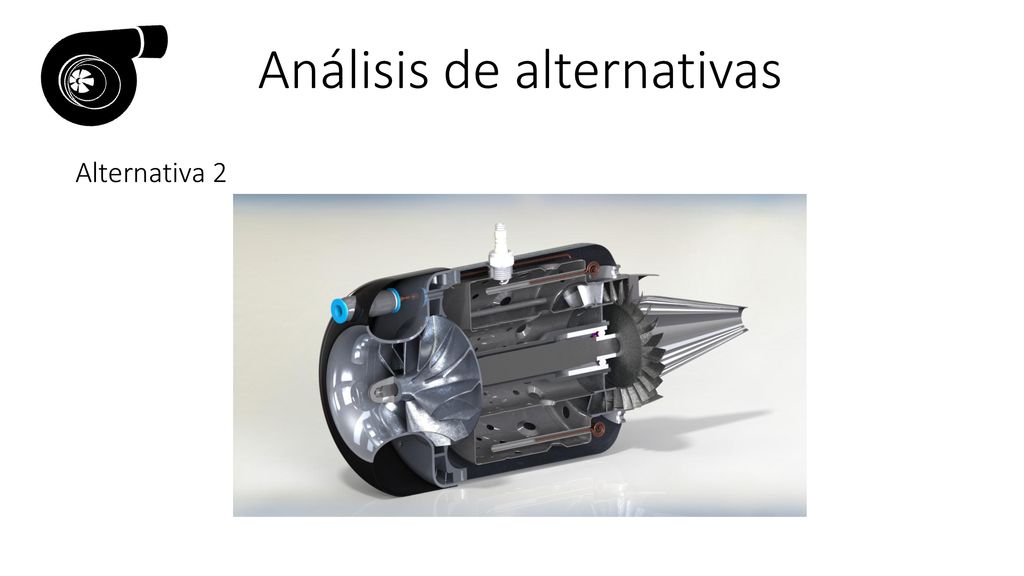

9 Análisis de alternativas

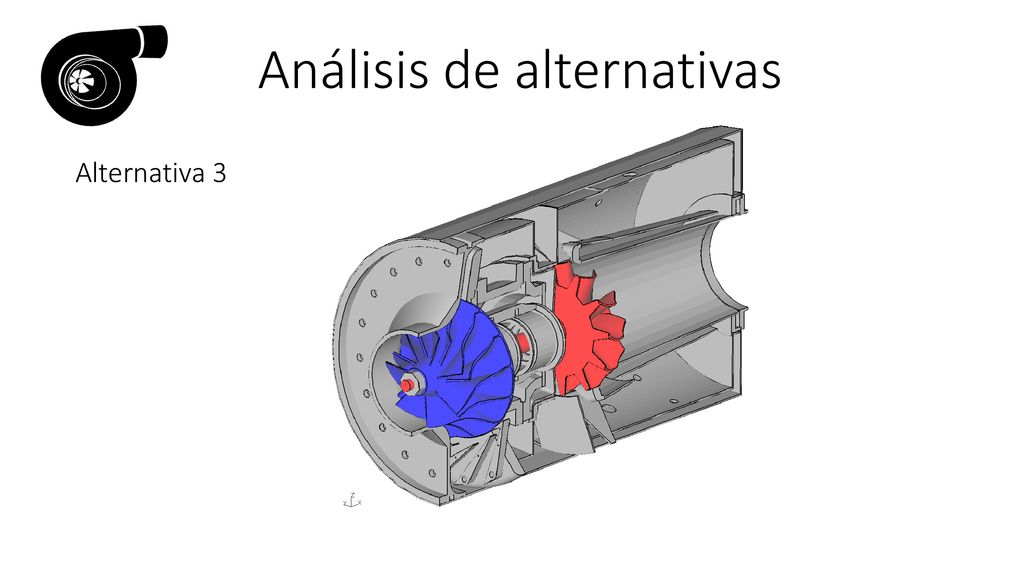

10 Análisis de alternativas

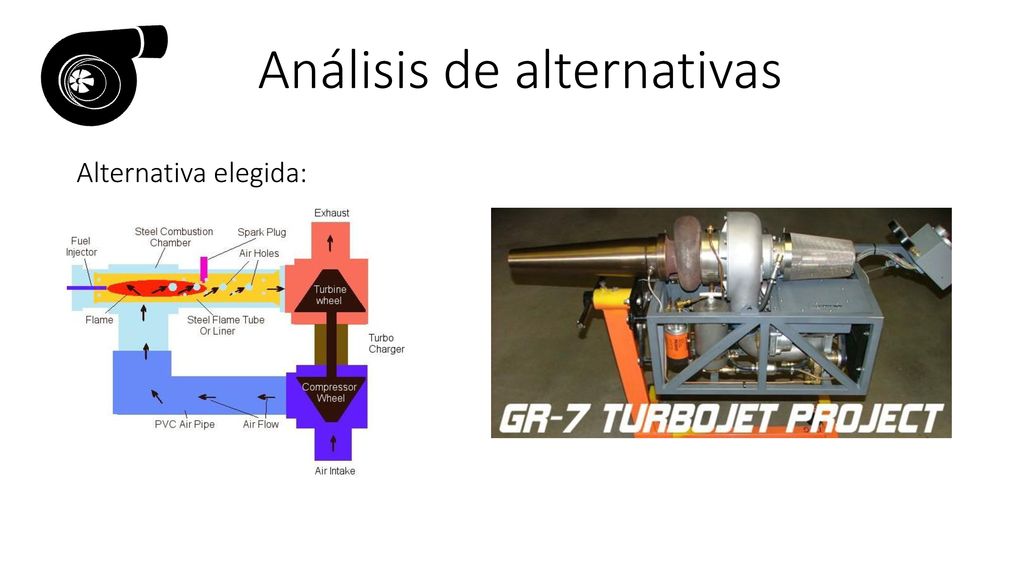

Alternativa elegida:

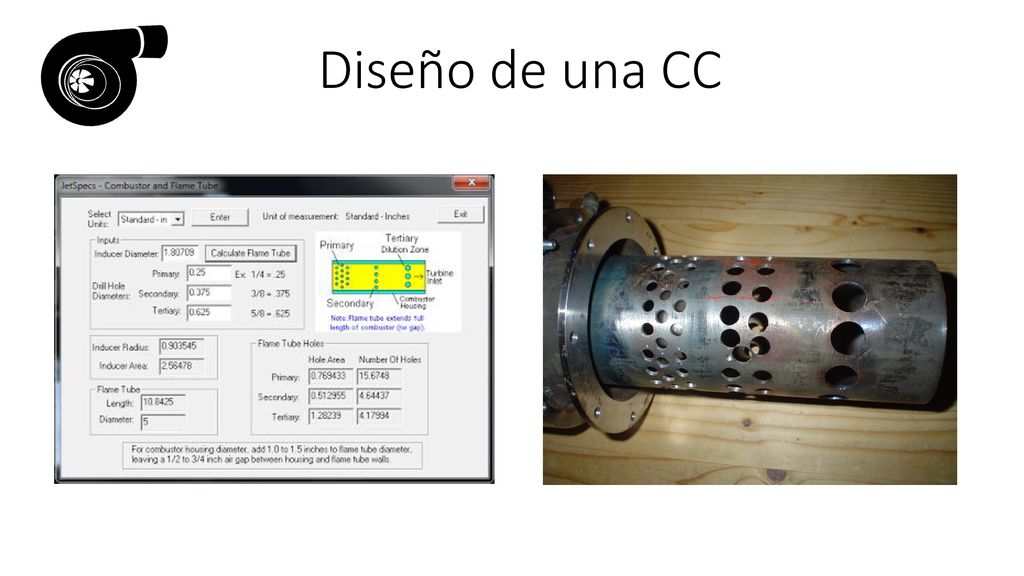

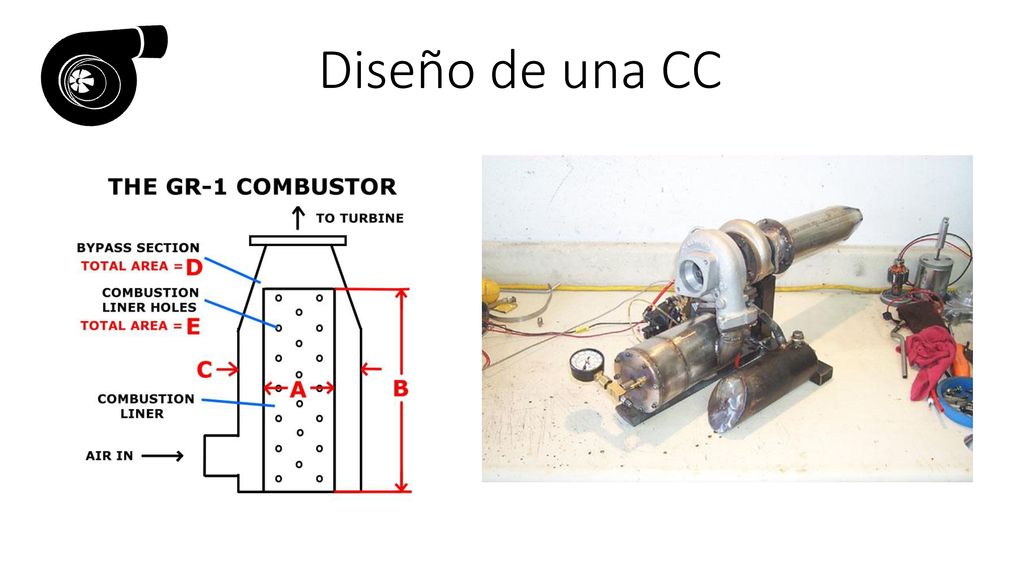

11 Diseño de una CC

12 Diseño de una CC

13 Diseño de una CC

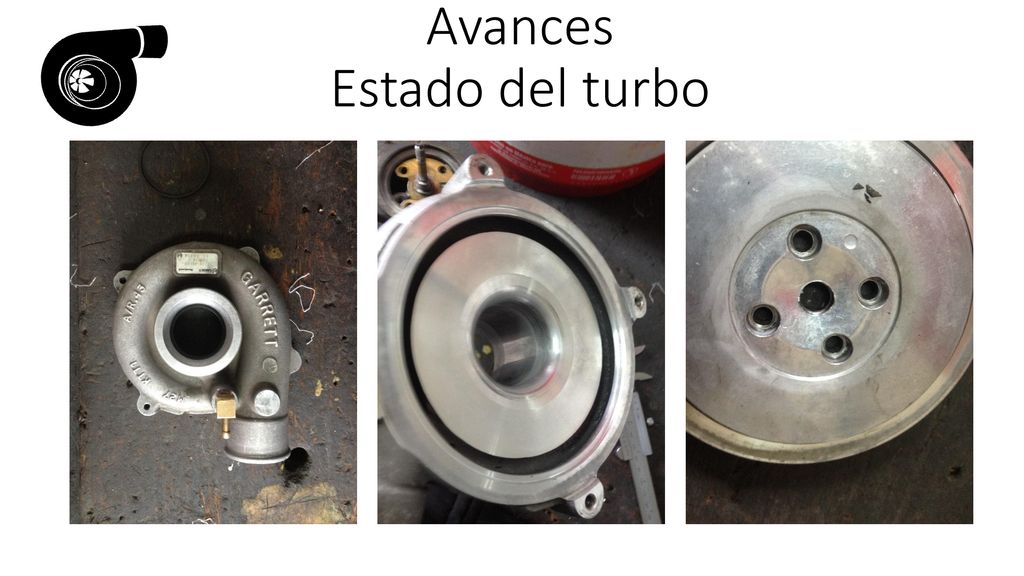

14 Avances Estado del turbo

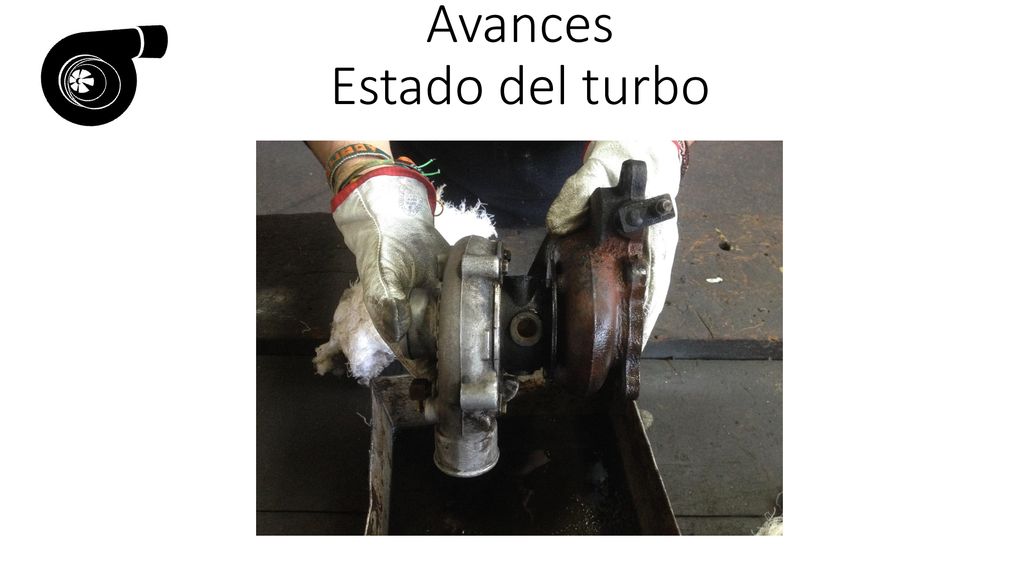

15 Avances Estado del turbo

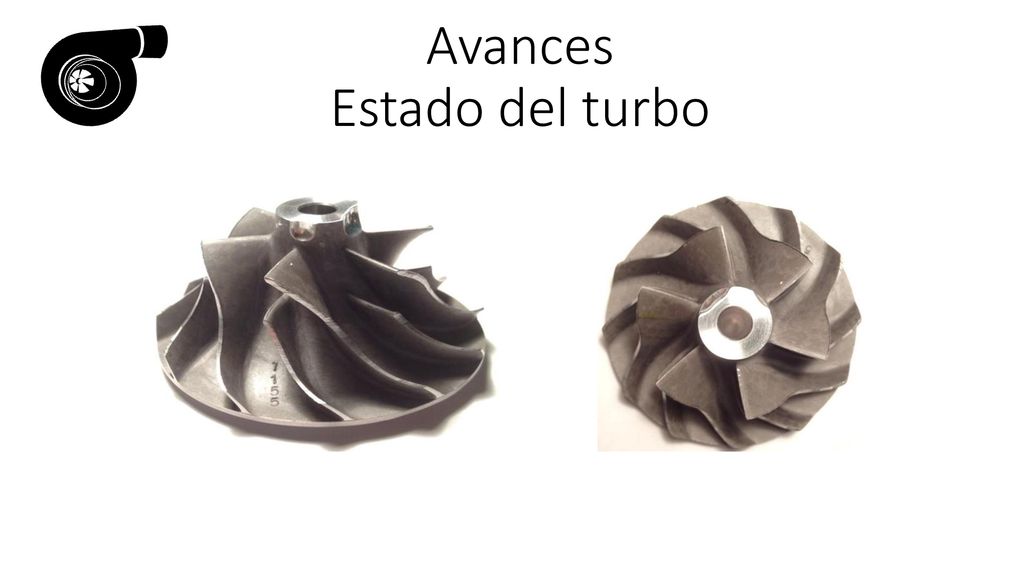

16 Avances Estado del turbo

17 Avances Estado del turbo

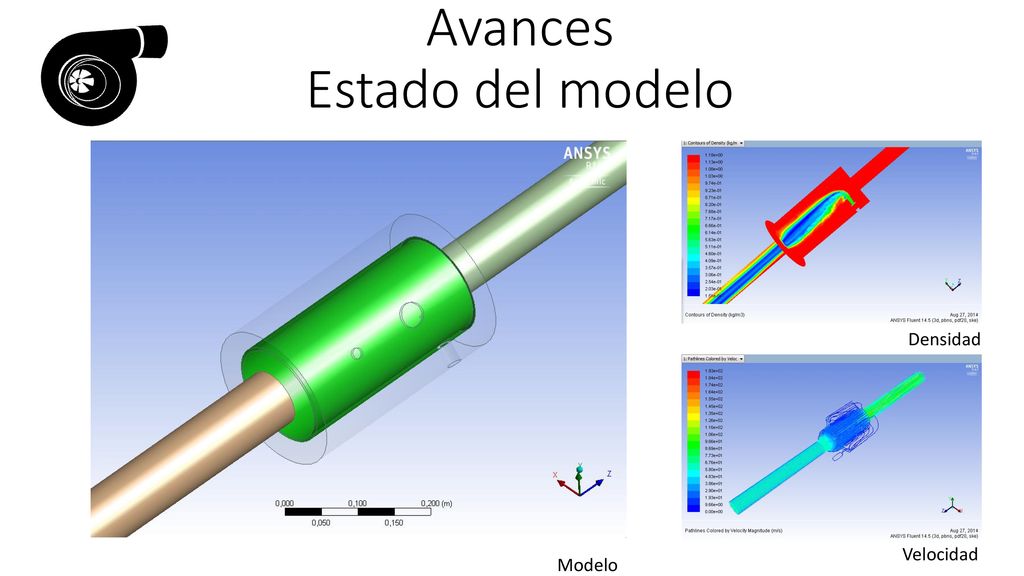

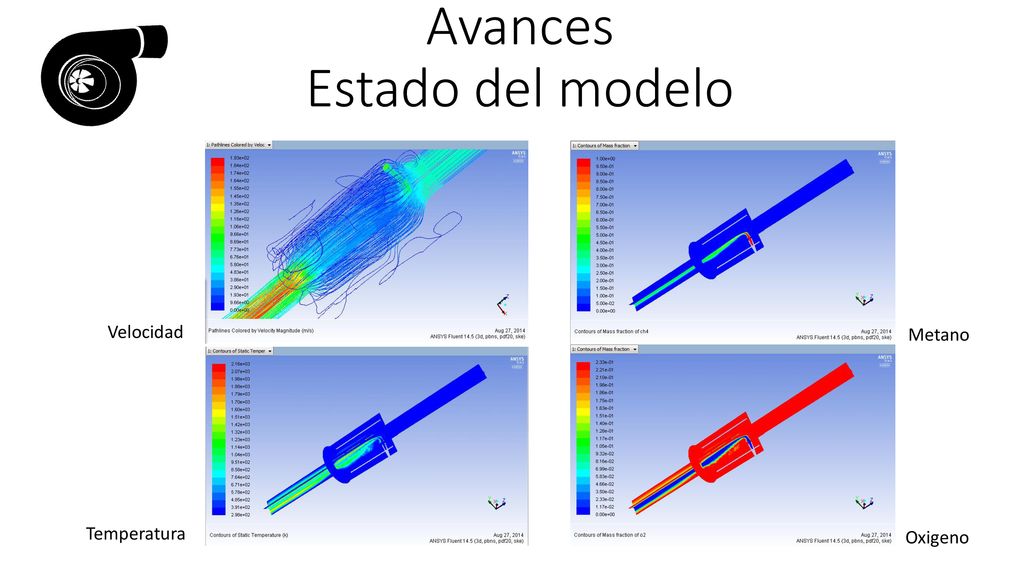

18 Avances Estado del modelo
Densidad Velocidad Modelo

19 Avances Estado del modelo
Velocidad Metano Temperatura Oxigeno

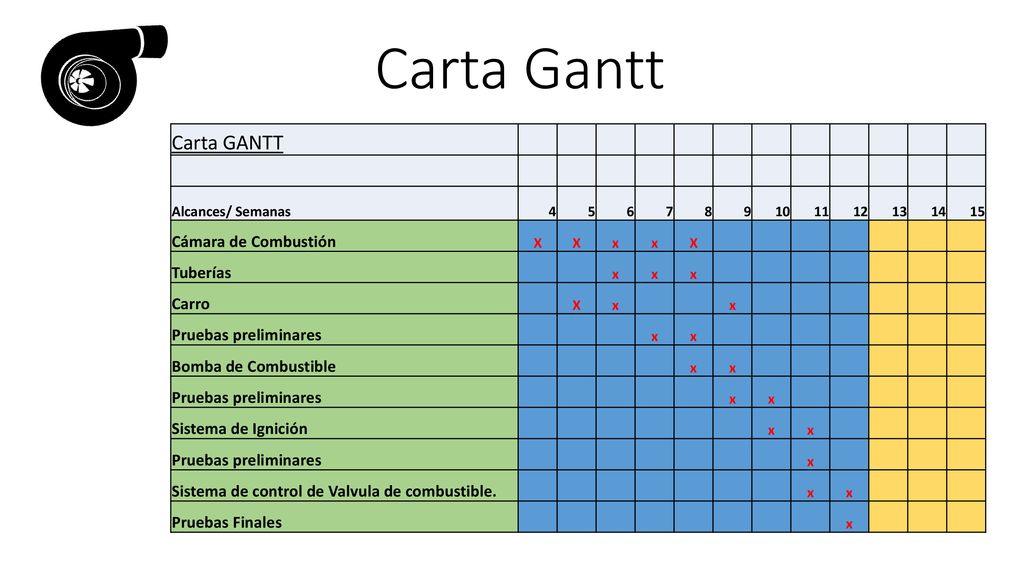

20 Carta Gantt Carta GANTT 411000000 411000000 411000000
