GEODESIA ASTRONOMICA.

Presentaciones similares


Presentación del tema: "GEODESIA ASTRONOMICA."— Transcripción de la presentación:

1 GEODESIA ASTRONOMICA

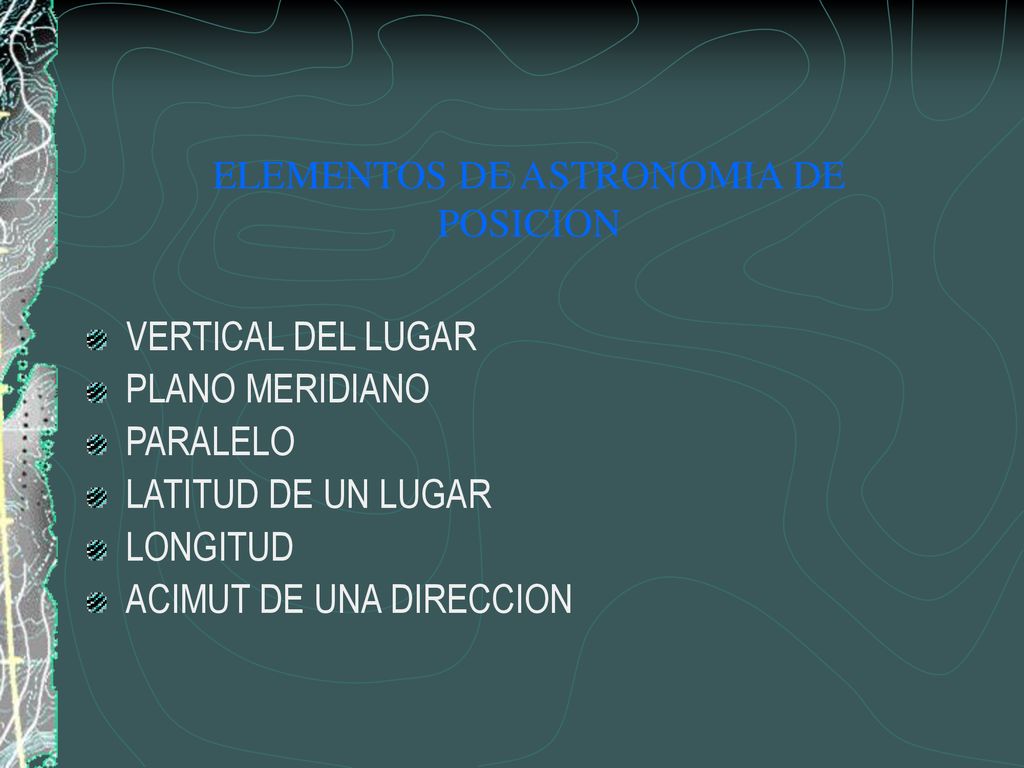

2 ELEMENTOS DE ASTRONOMIA DE POSICION
VERTICAL DEL LUGAR PLANO MERIDIANO PARALELO LATITUD DE UN LUGAR LONGITUD ACIMUT DE UNA DIRECCION

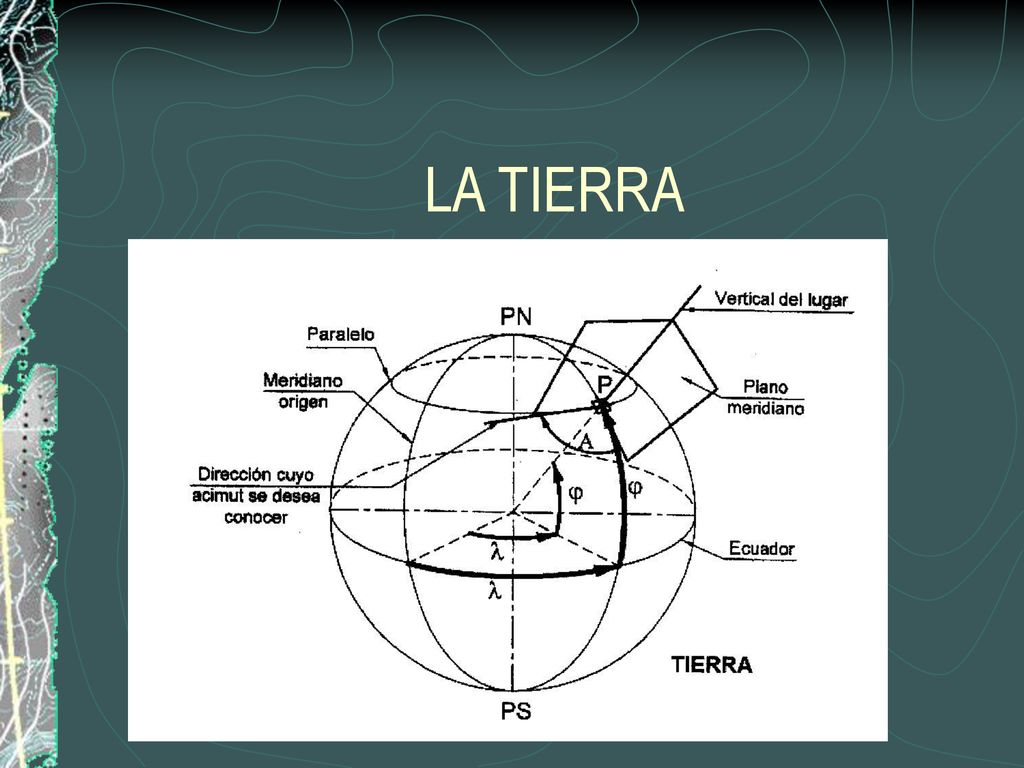

3 LA TIERRA

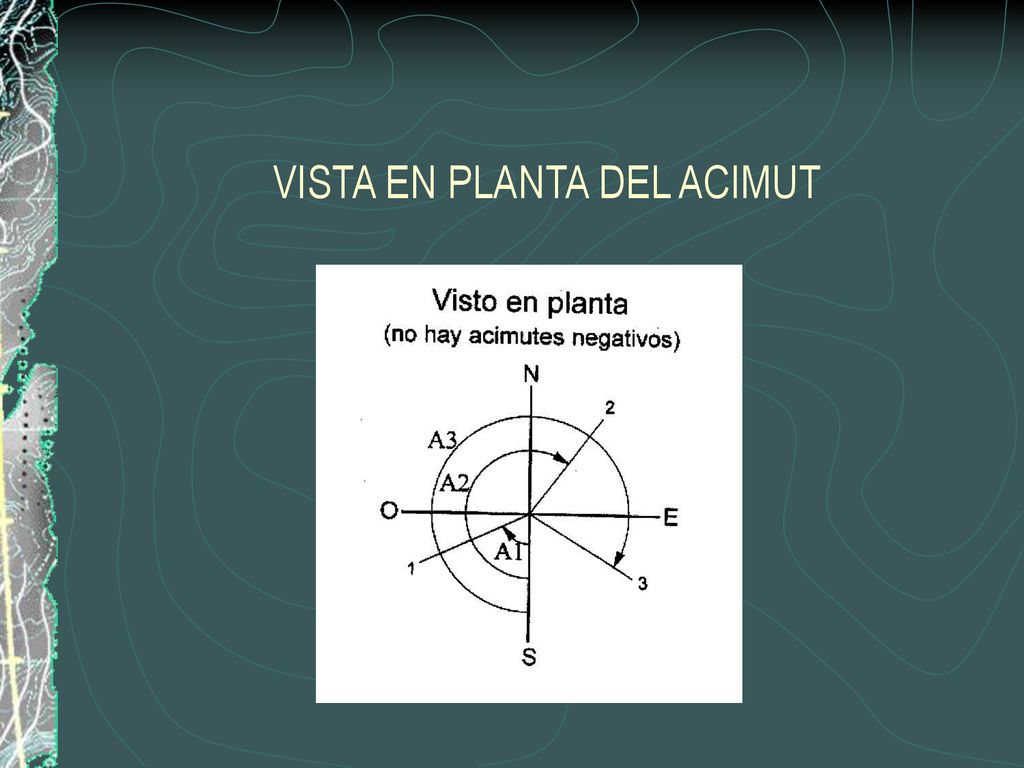

4 VISTA EN PLANTA DEL ACIMUT

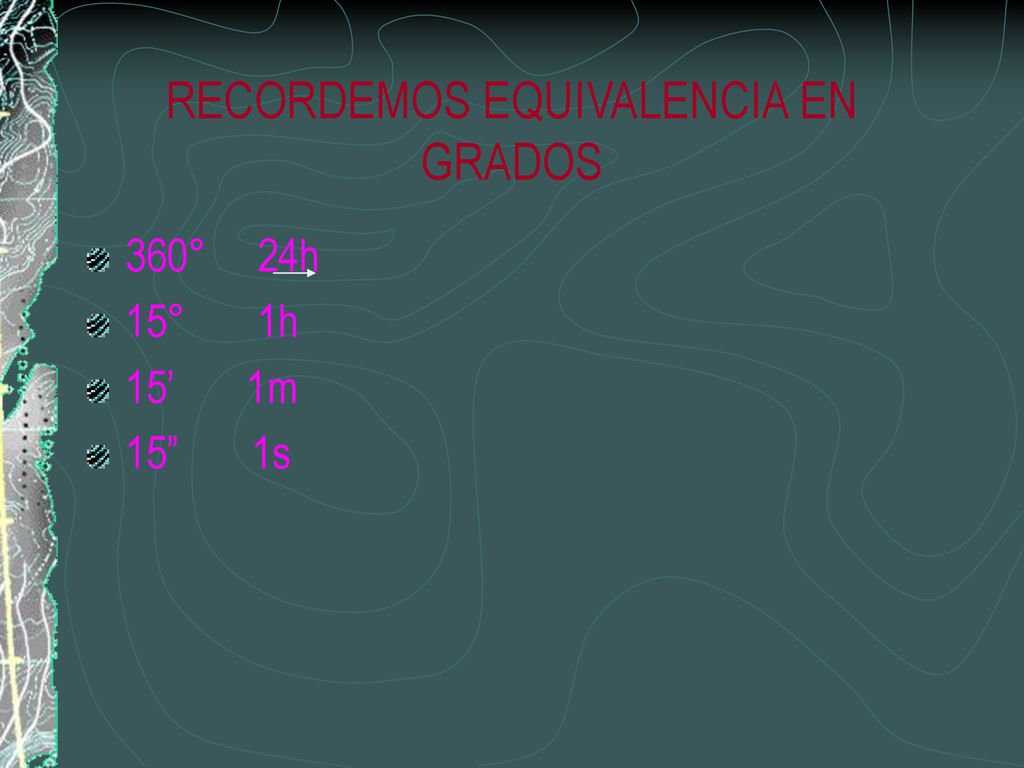

5 RECORDEMOS EQUIVALENCIA EN GRADOS
360° h 15° h 15’ m 15” s

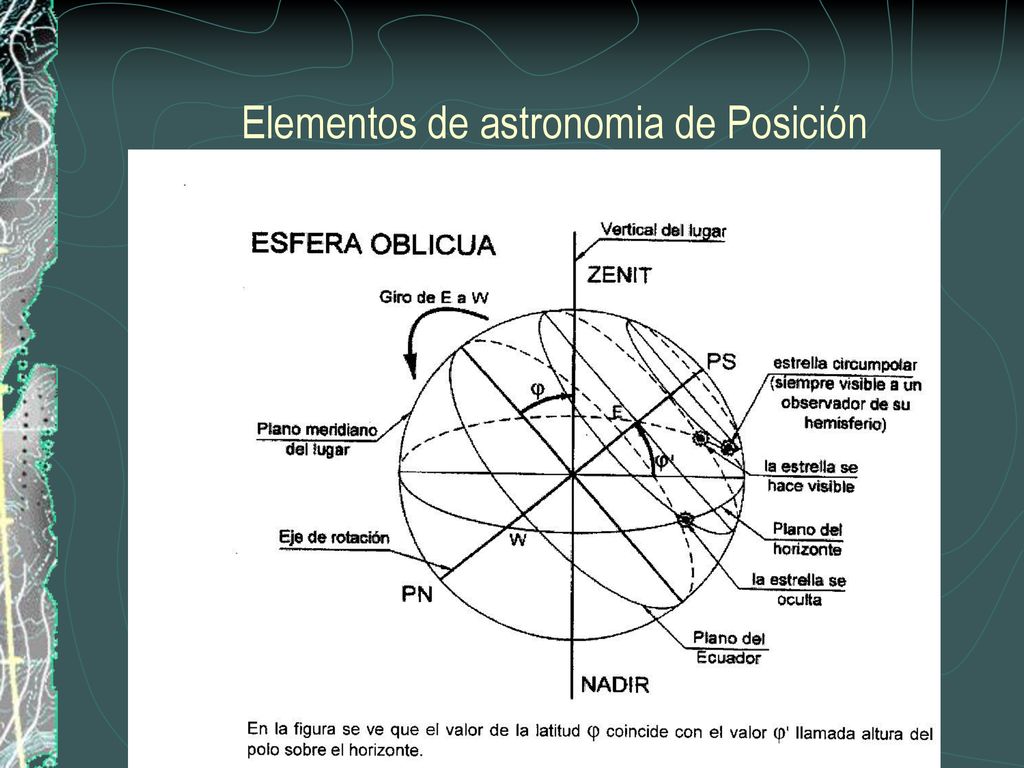

6 Elementos de astronomia de Posición

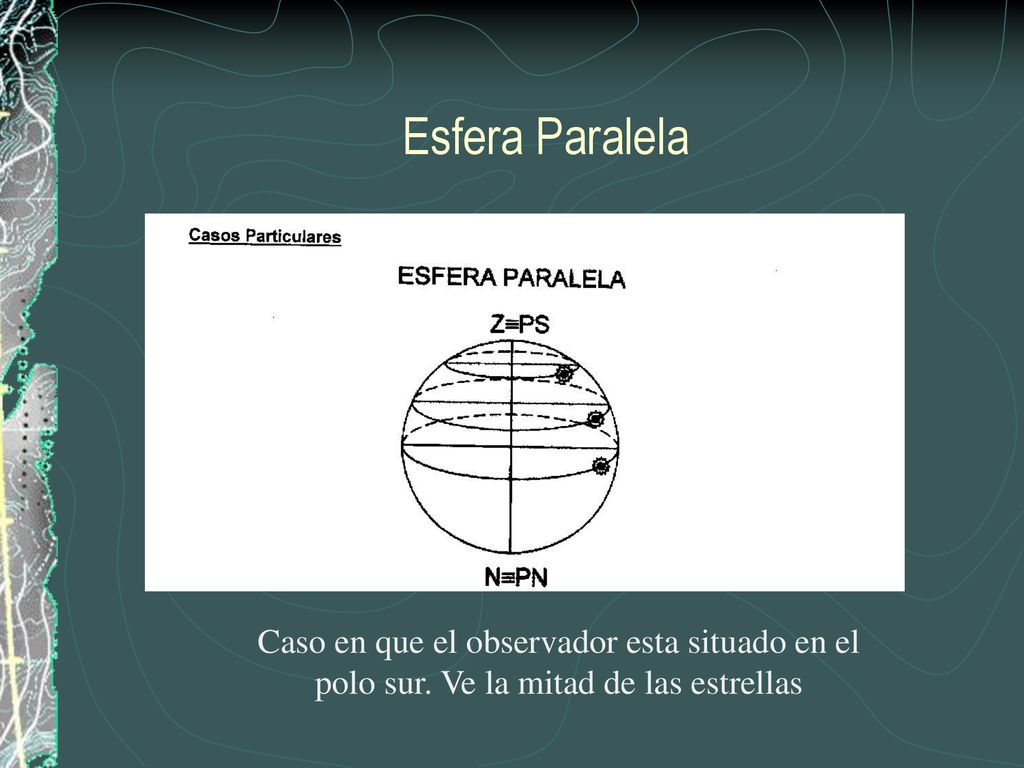

7 Esfera Paralela Caso en que el observador esta situado en el polo sur. Ve la mitad de las estrellas

8 Esfera Recta Caso en que el observador esta situado en Ecuador. Ve todas las estrellas

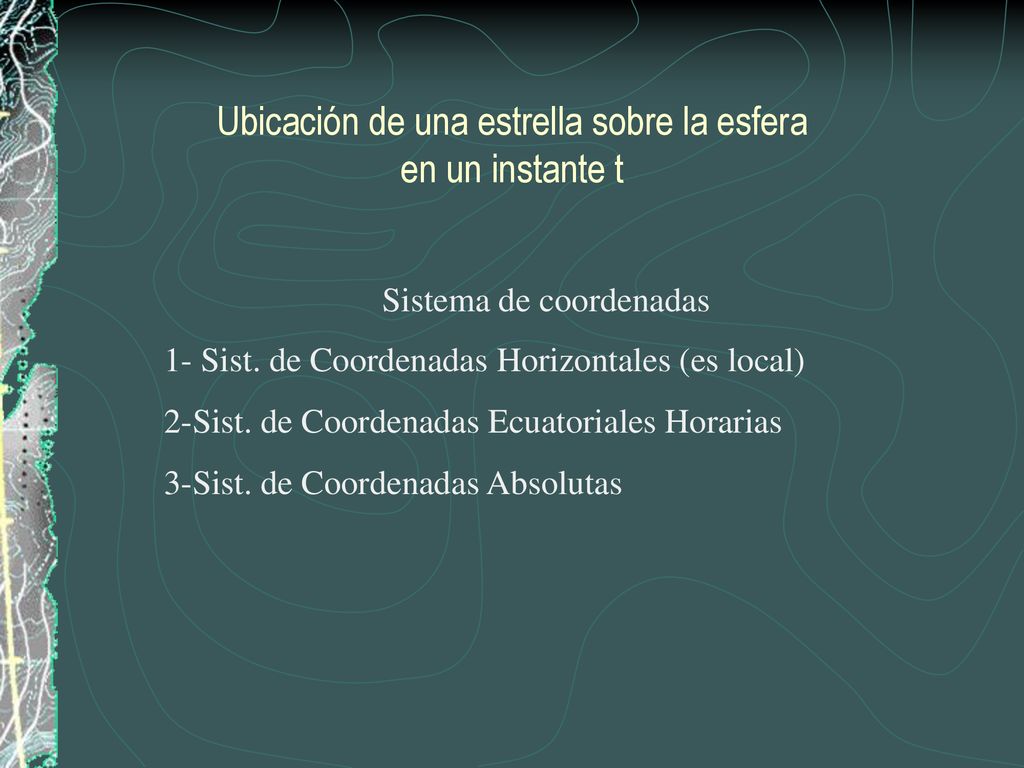

9 Ubicación de una estrella sobre la esfera en un instante t
Sistema de coordenadas 1- Sist. de Coordenadas Horizontales (es local) 2-Sist. de Coordenadas Ecuatoriales Horarias 3-Sist. de Coordenadas Absolutas

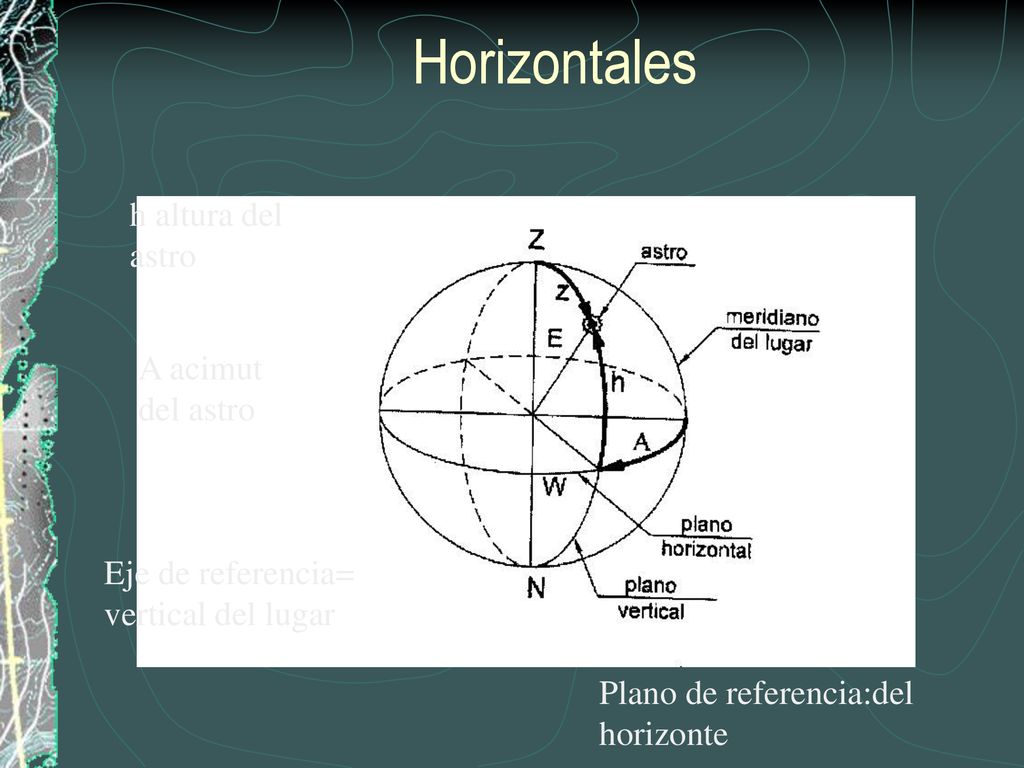

10 Horizontales h altura del astro A acimut del astro
Eje de referencia= vertical del lugar Plano de referencia:del horizonte

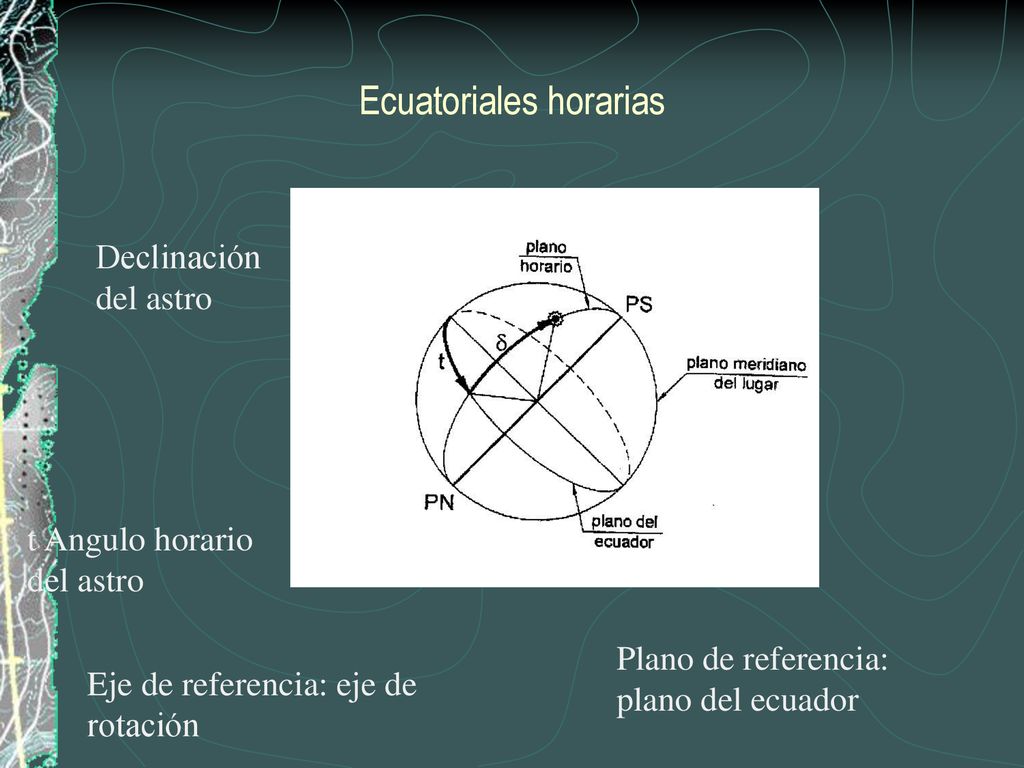

11 Ecuatoriales horarias
Declinación del astro t Angulo horario del astro Plano de referencia: plano del ecuador Eje de referencia: eje de rotación

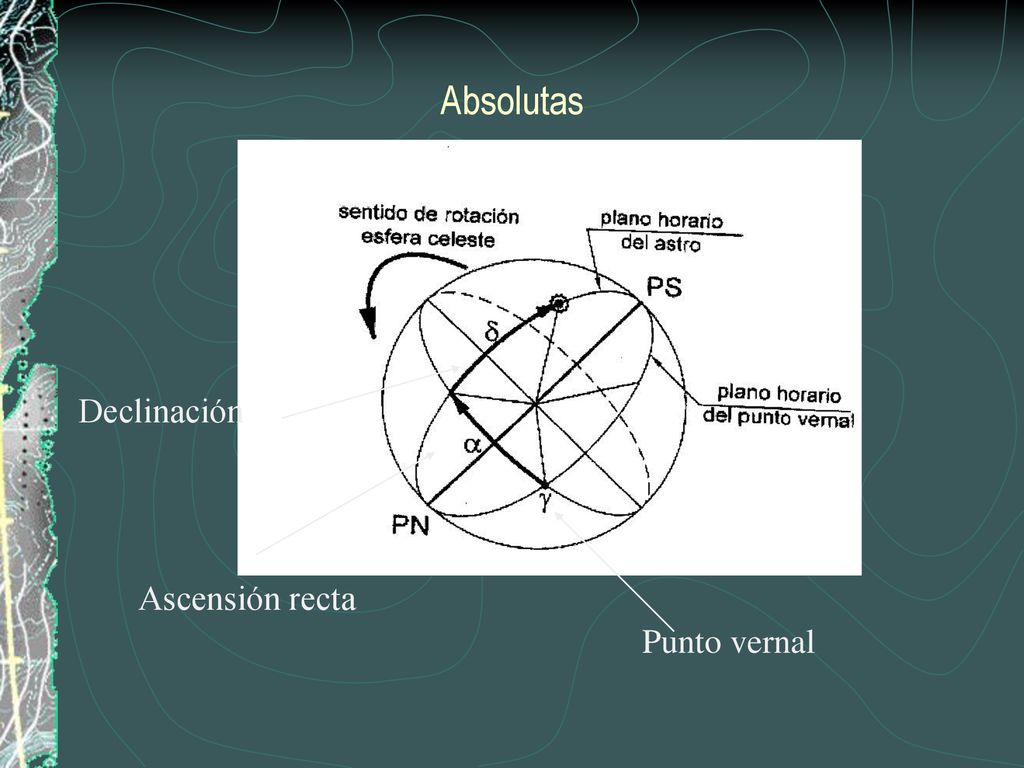

12 Absolutas Declinación Ascensión recta Punto vernal

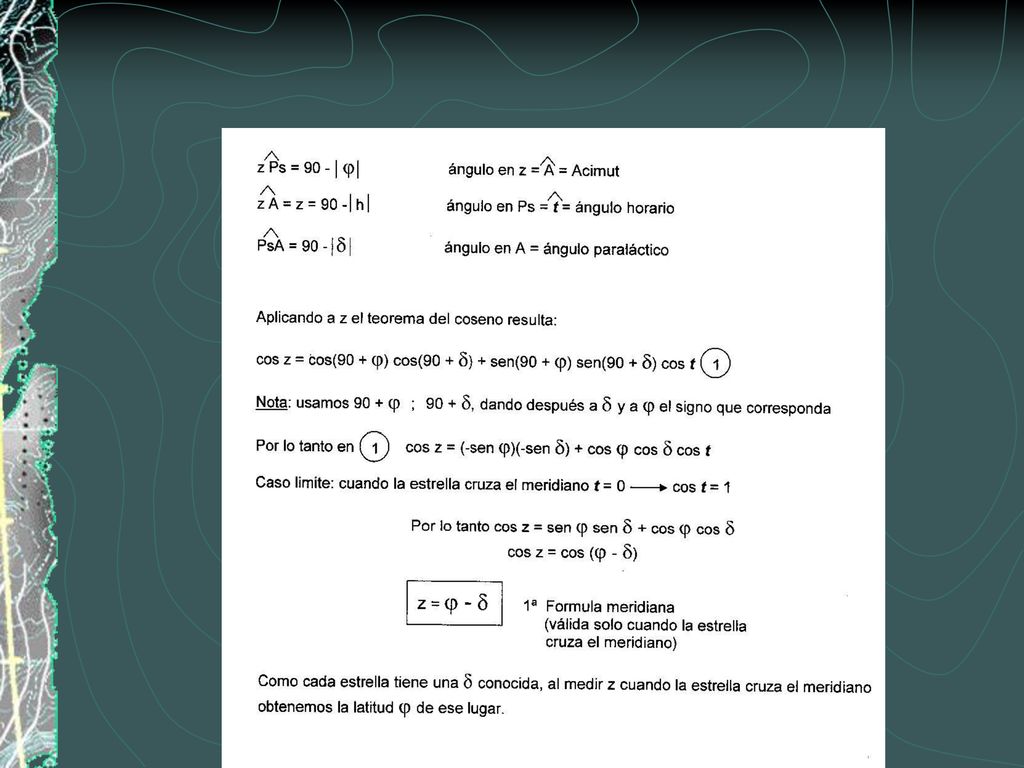

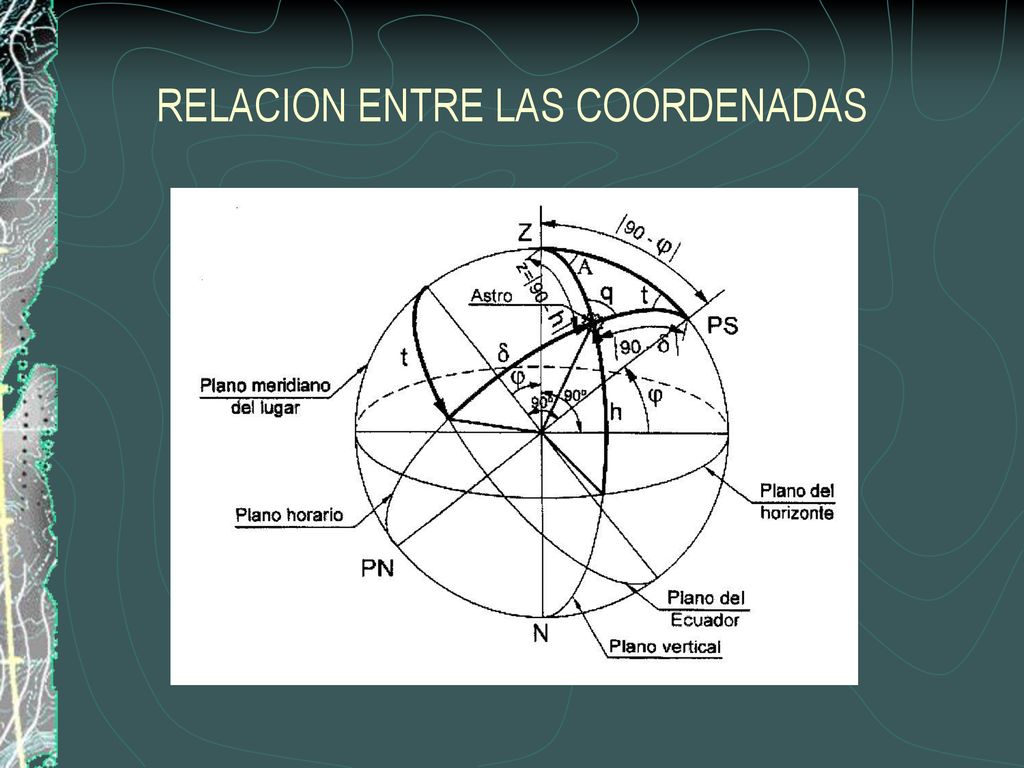

13 RELACION ENTRE LAS COORDENADAS

14

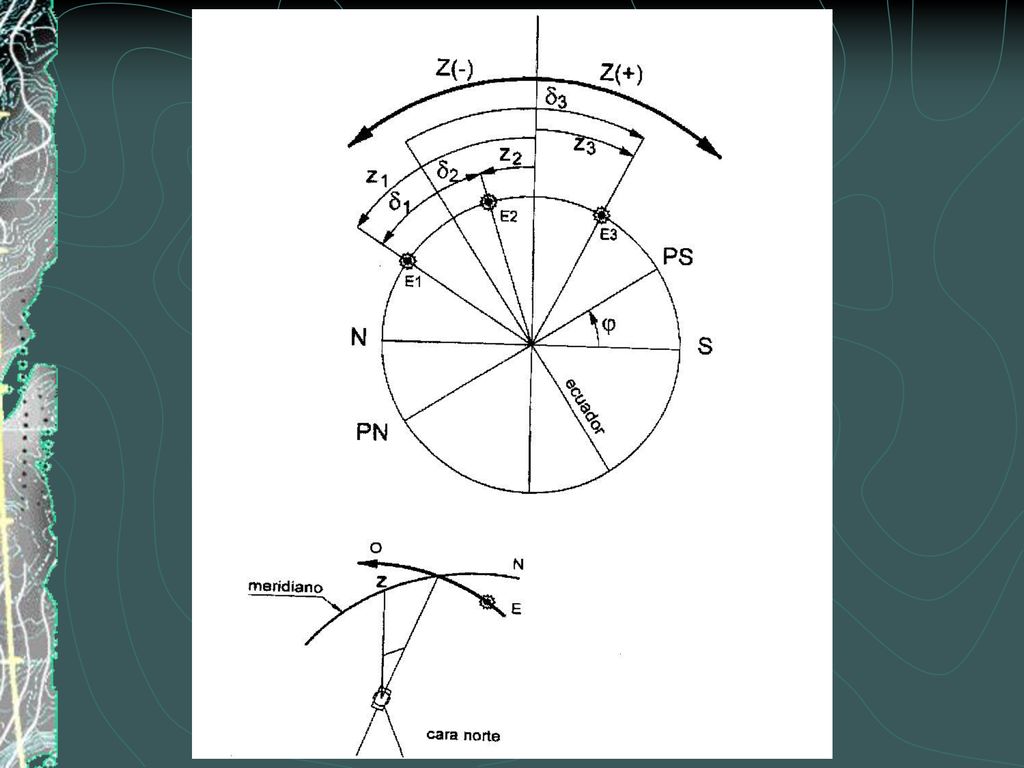

15

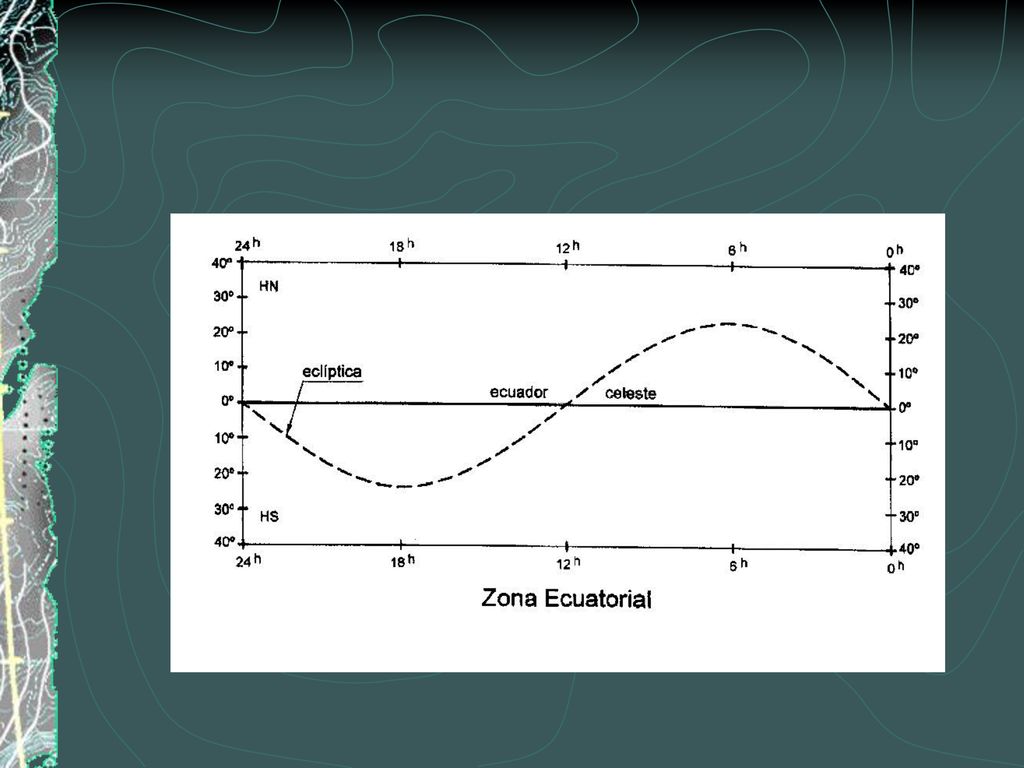

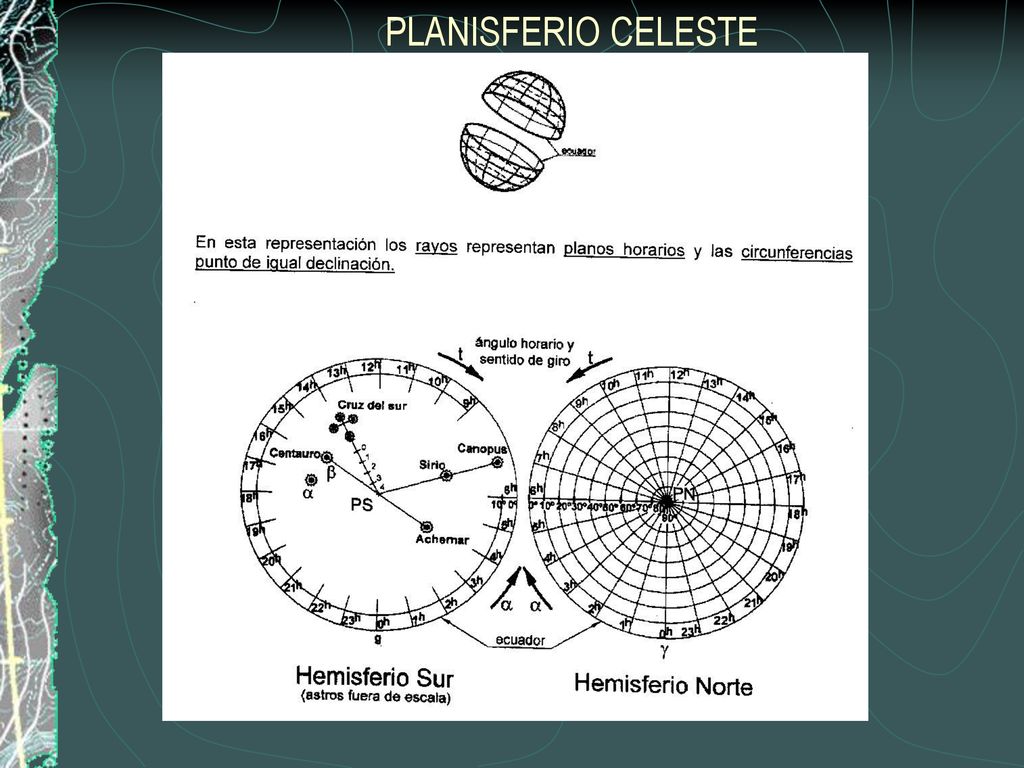

16 PLANISFERIO CELESTE

17
