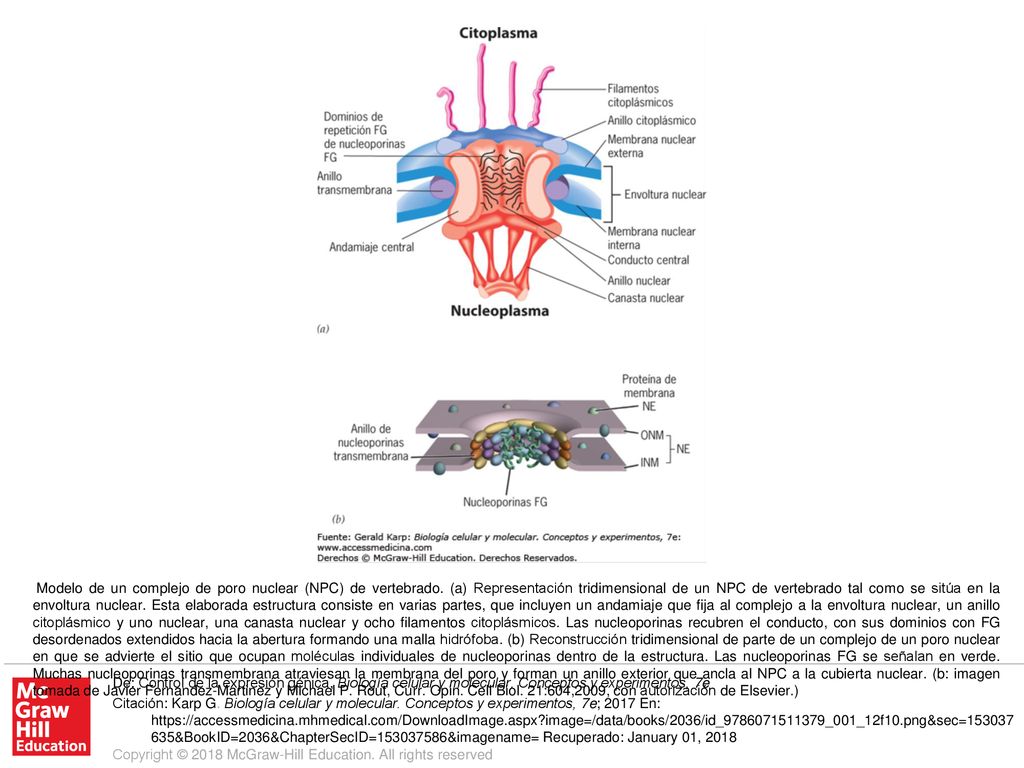

Modelo de un complejo de poro nuclear (NPC) de vertebrado
Modelo de un complejo de poro nuclear (NPC) de vertebrado. (a) Representación tridimensional de un NPC de vertebrado tal como se sitúa en la envoltura nuclear. Esta elaborada estructura consiste en varias partes, que incluyen un andamiaje que fija al complejo a la envoltura nuclear, un anillo citoplásmico y uno nuclear, una canasta nuclear y ocho filamentos citoplásmicos. Las nucleoporinas recubren el conducto, con sus dominios con FG desordenados extendidos hacia la abertura formando una malla hidrófoba. (b) Reconstrucción tridimensional de parte de un complejo de un poro nuclear en que se advierte el sitio que ocupan moléculas individuales de nucleoporinas dentro de la estructura. Las nucleoporinas FG se señalan en verde. Muchas nucleoporinas transmembrana atraviesan la membrana del poro y forman un anillo exterior que ancla al NPC a la cubierta nuclear. (b: imagen tomada de Javier Fernandez-Martinez y Michael P. Rout, Curr. Opin. Cell Biol. 21:604,2009, con autorización de Elsevier.) De: Control de la expresión génica, Biología celular y molecular. Conceptos y experimentos, 7e Citación: Karp G. Biología celular y molecular. Conceptos y experimentos, 7e; 2017 En: Recuperado: January 01, 2018 Copyright © 2018 McGraw-Hill Education. All rights reserved
