F v B a B v a F El campo magnético Ley de Lorentz

Presentación del tema: "F v B a B v a F El campo magnético Ley de Lorentz"— Transcripción de la presentación:

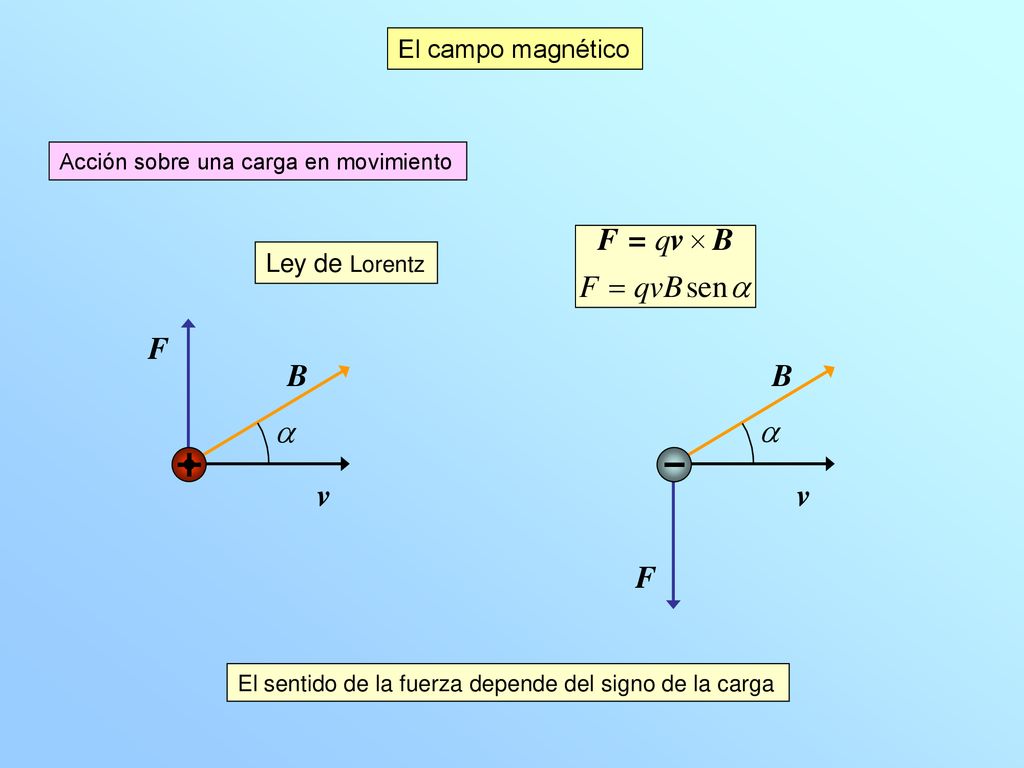

1 F v B a B v a F El campo magnético Ley de Lorentz
Acción sobre una carga en movimiento Ley de Lorentz F v B a B v a F El sentido de la fuerza depende del signo de la carga

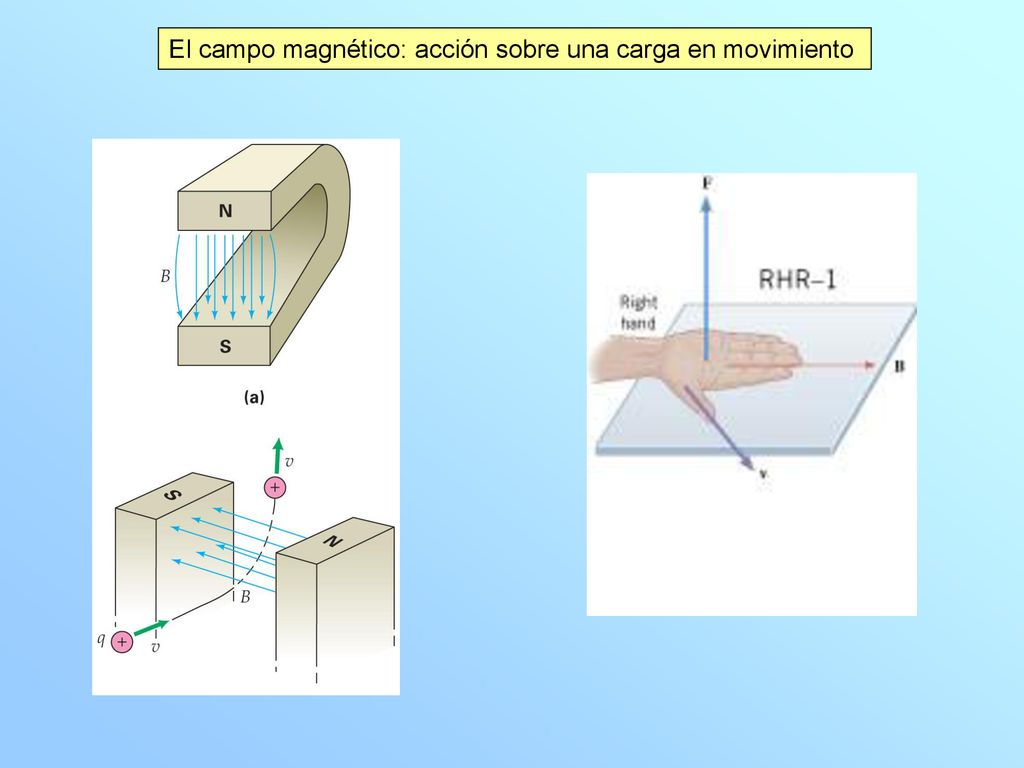

2 El campo magnético: acción sobre una carga en movimiento

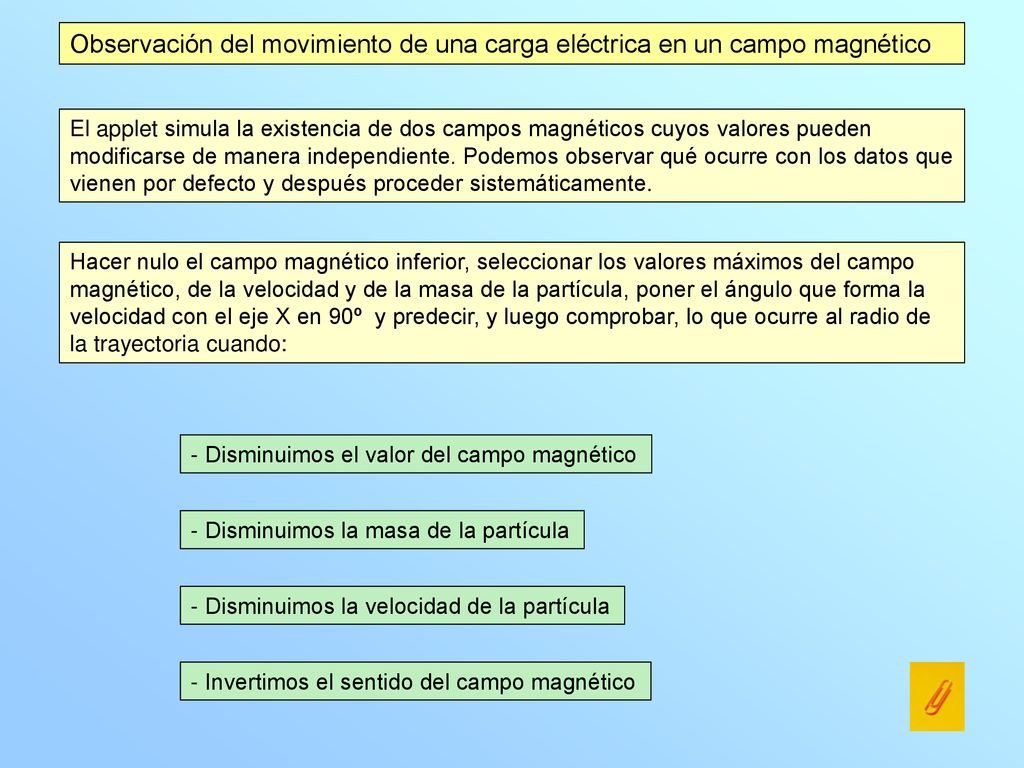

3 Observación del movimiento de una carga eléctrica en un campo magnético
El applet simula la existencia de dos campos magnéticos cuyos valores pueden modificarse de manera independiente. Podemos observar qué ocurre con los datos que vienen por defecto y después proceder sistemáticamente. Hacer nulo el campo magnético inferior, seleccionar los valores máximos del campo magnético, de la velocidad y de la masa de la partícula, poner el ángulo que forma la velocidad con el eje X en 90º y predecir, y luego comprobar, lo que ocurre al radio de la trayectoria cuando: - Disminuimos el valor del campo magnético El applet de Surendrananth funciona bien para velocidades superiores a 6 unidades. - Disminuimos la masa de la partícula - Disminuimos la velocidad de la partícula - Invertimos el sentido del campo magnético

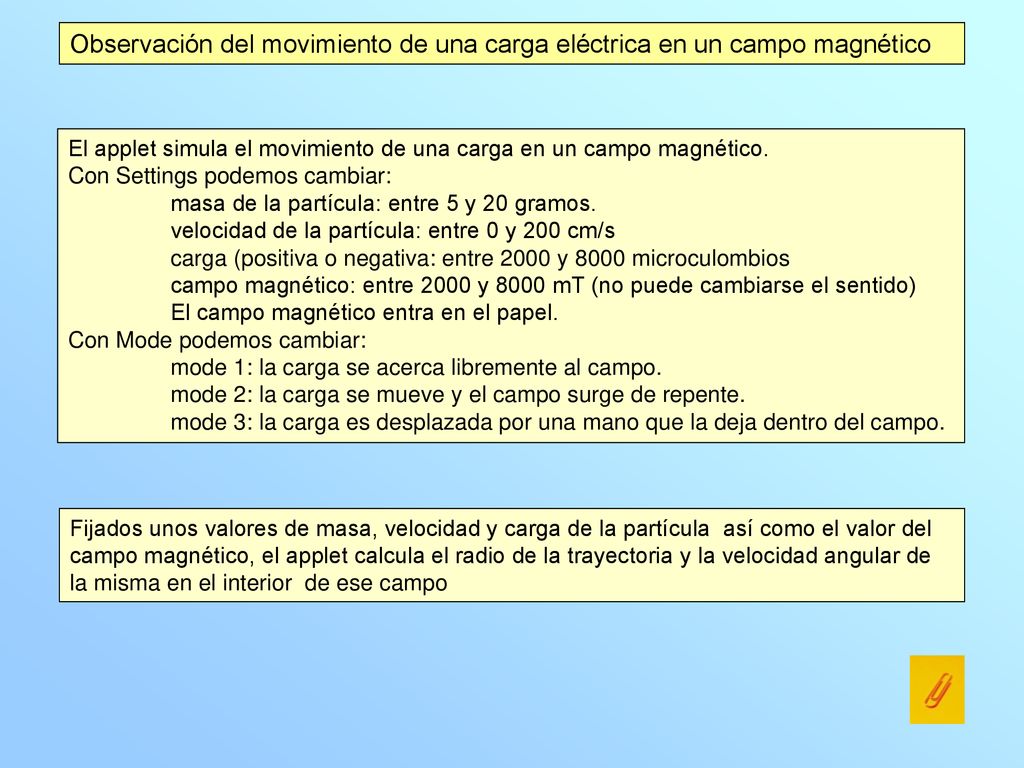

4 Observación del movimiento de una carga eléctrica en un campo magnético
El applet simula el movimiento de una carga en un campo magnético. Con Settings podemos cambiar: masa de la partícula: entre 5 y 20 gramos. velocidad de la partícula: entre 0 y 200 cm/s carga (positiva o negativa: entre 2000 y 8000 microculombios campo magnético: entre 2000 y 8000 mT (no puede cambiarse el sentido) El campo magnético entra en el papel. Con Mode podemos cambiar: mode 1: la carga se acerca libremente al campo. mode 2: la carga se mueve y el campo surge de repente. mode 3: la carga es desplazada por una mano que la deja dentro del campo. El applet de Surendrananth funciona bien para velocidades superiores a 6 unidades. Fijados unos valores de masa, velocidad y carga de la partícula así como el valor del campo magnético, el applet calcula el radio de la trayectoria y la velocidad angular de la misma en el interior de ese campo

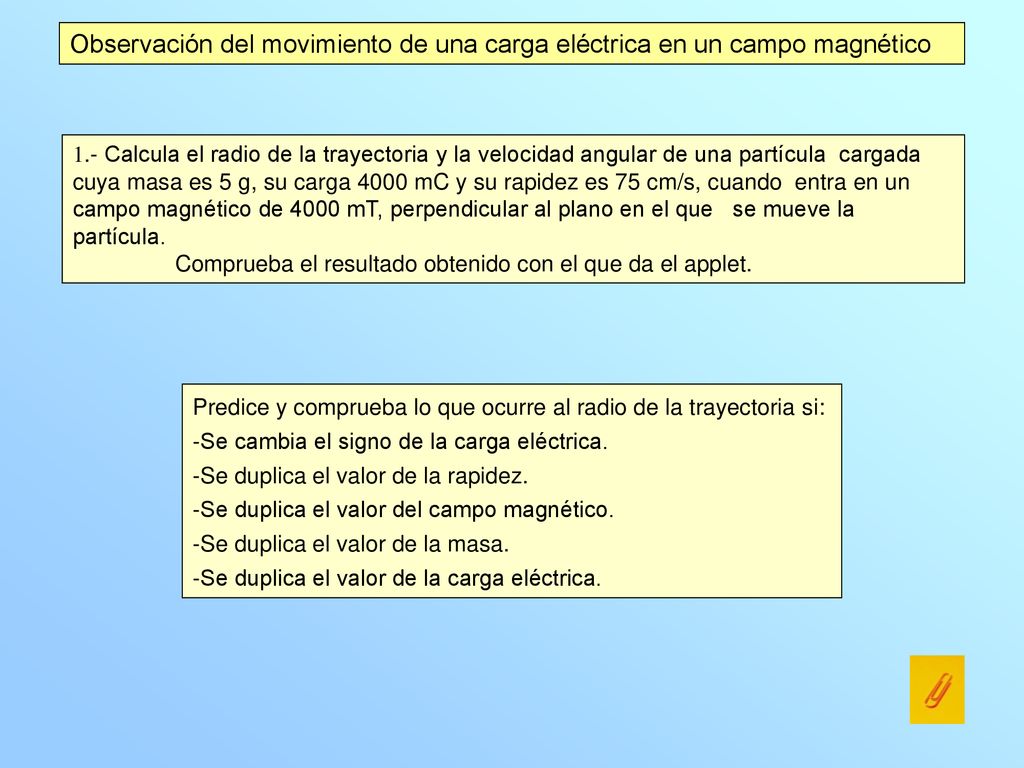

5 Observación del movimiento de una carga eléctrica en un campo magnético
1.- Calcula el radio de la trayectoria y la velocidad angular de una partícula cargada cuya masa es 5 g, su carga 4000 mC y su rapidez es 75 cm/s, cuando entra en un campo magnético de 4000 mT, perpendicular al plano en el que se mueve la partícula. Comprueba el resultado obtenido con el que da el applet. Predice y comprueba lo que ocurre al radio de la trayectoria si: Se cambia el signo de la carga eléctrica. Se duplica el valor de la rapidez. Se duplica el valor del campo magnético. Se duplica el valor de la masa. Se duplica el valor de la carga eléctrica. El applet de Surendrananth funciona bien para velocidades superiores a 6 unidades.
