SEÑALIZACIÓN EN EL TRABAJO

Presentación del tema: "SEÑALIZACIÓN EN EL TRABAJO"— Transcripción de la presentación:

1 SEÑALIZACIÓN EN EL TRABAJO
CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

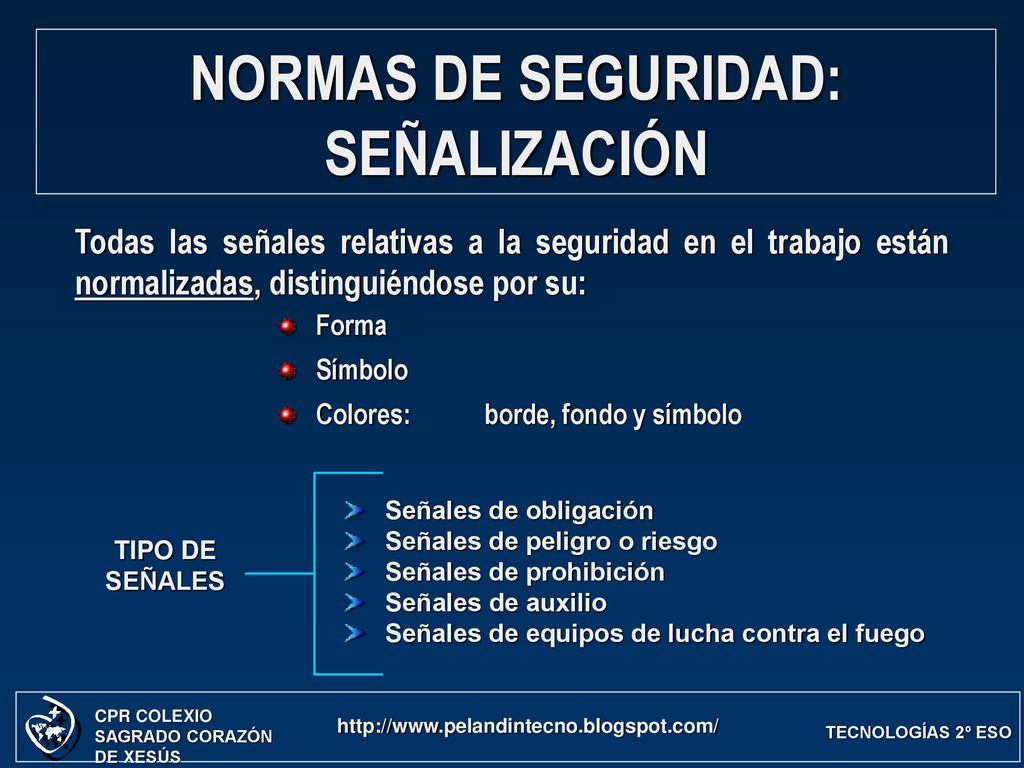

2 NORMAS DE SEGURIDAD: SEÑALIZACIÓN
Todas las señales relativas a la seguridad en el trabajo están normalizadas, distinguiéndose por su: Forma Símbolo Colores: borde, fondo y símbolo Señales de obligación Señales de peligro o riesgo Señales de prohibición Señales de auxilio Señales de equipos de lucha contra el fuego TIPO DE SEÑALES CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

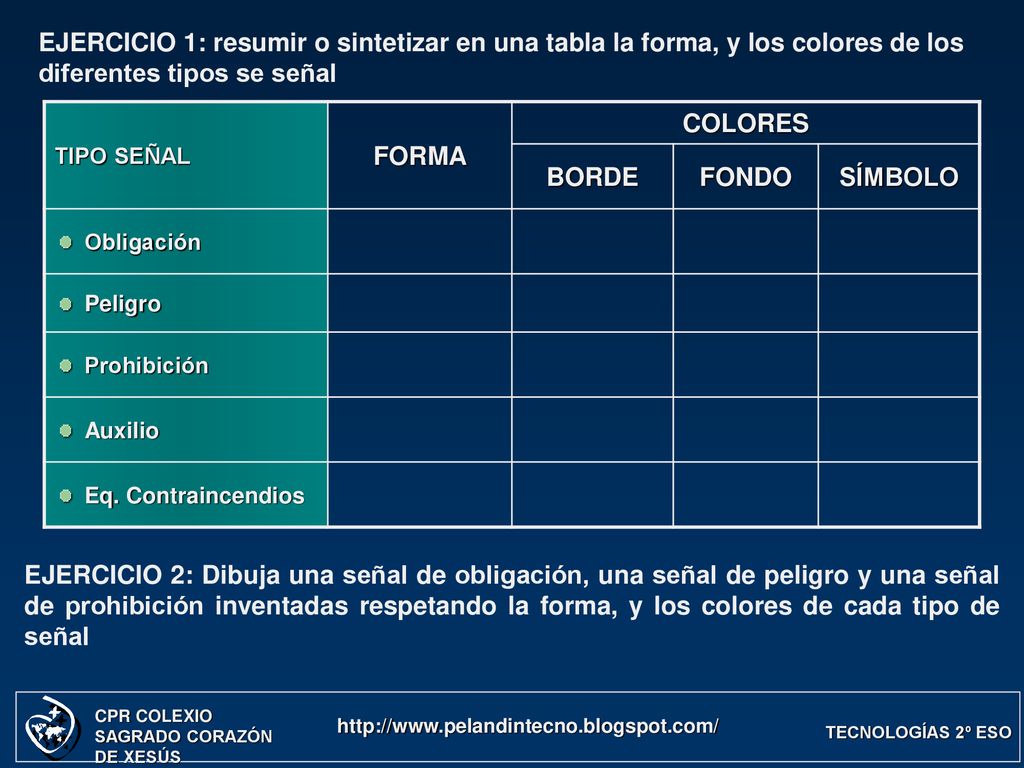

3 FORMA COLORES BORDE FONDO SÍMBOLO
EJERCICIO 1: resumir o sintetizar en una tabla la forma, y los colores de los diferentes tipos se señal TIPO SEÑAL FORMA COLORES BORDE FONDO SÍMBOLO Obligación Peligro Prohibición Auxilio Eq. Contraincendios EJERCICIO 2: Dibuja una señal de obligación, una señal de peligro y una señal de prohibición inventadas respetando la forma, y los colores de cada tipo de señal CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

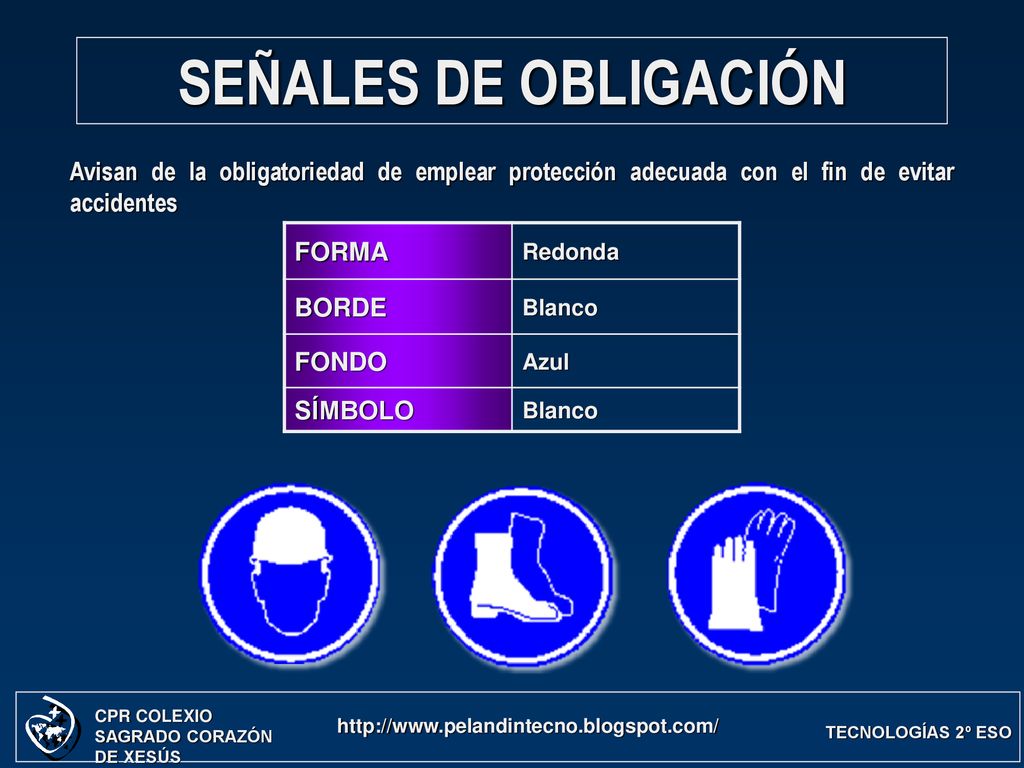

4 SEÑALES DE OBLIGACIÓN FORMA
Avisan de la obligatoriedad de emplear protección adecuada con el fin de evitar accidentes FORMA Redonda BORDE Blanco FONDO Azul SÍMBOLO CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

5 CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

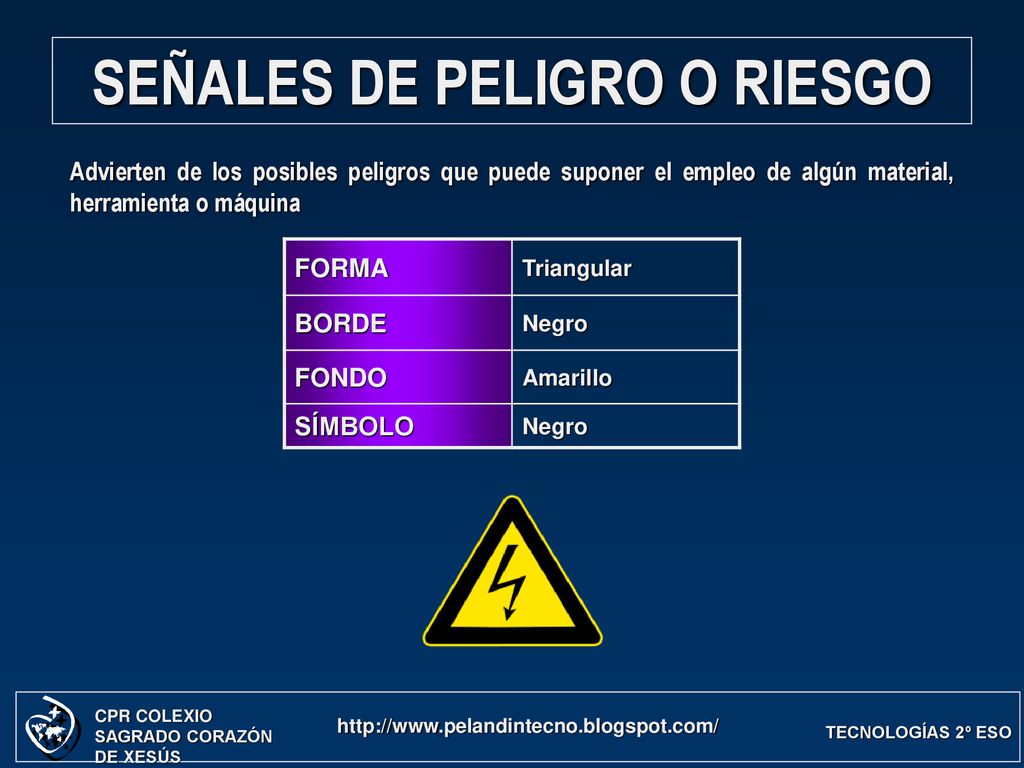

6 SEÑALES DE PELIGRO O RIESGO
Advierten de los posibles peligros que puede suponer el empleo de algún material, herramienta o máquina FORMA Triangular BORDE Negro FONDO Amarillo SÍMBOLO CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

7 SEÑALES DE PELIGRO O RIESGO
CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

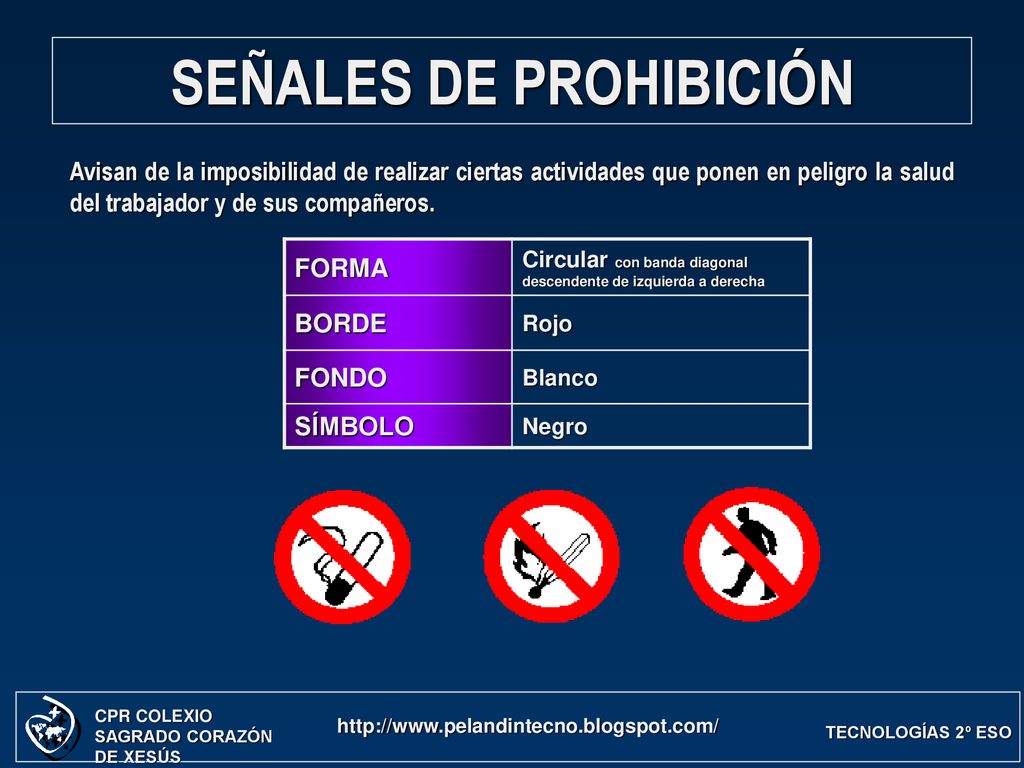

8 SEÑALES DE PROHIBICIÓN
Avisan de la imposibilidad de realizar ciertas actividades que ponen en peligro la salud del trabajador y de sus compañeros. FORMA Circular con banda diagonal descendente de izquierda a derecha BORDE Rojo FONDO Blanco SÍMBOLO Negro CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

9 SEÑALES DE PROHIBICIÓN
CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

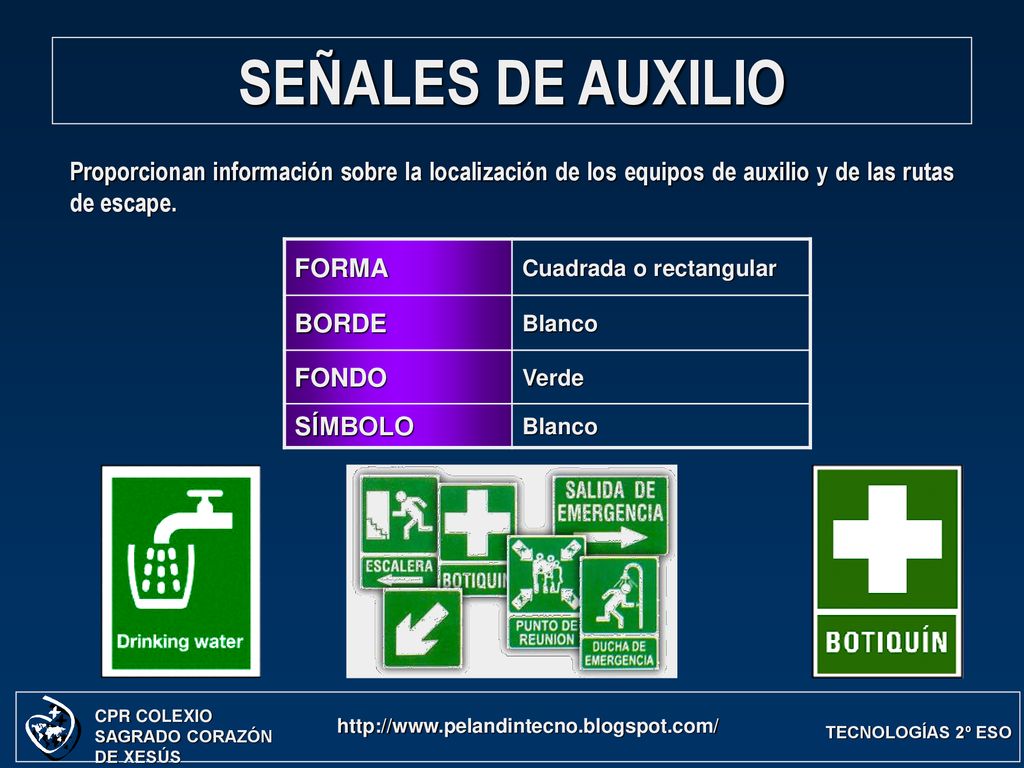

10 SEÑALES DE AUXILIO FORMA
Proporcionan información sobre la localización de los equipos de auxilio y de las rutas de escape. FORMA Cuadrada o rectangular BORDE Blanco FONDO Verde SÍMBOLO CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

11 CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

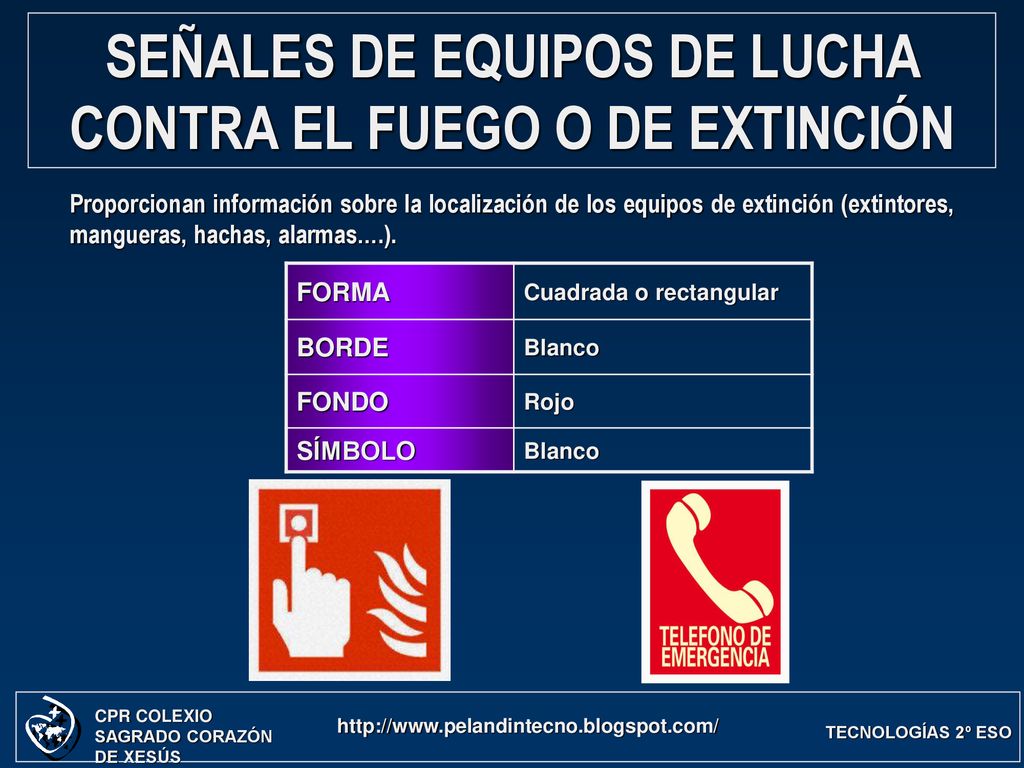

12 SEÑALES DE EQUIPOS DE LUCHA CONTRA EL FUEGO O DE EXTINCIÓN
Proporcionan información sobre la localización de los equipos de extinción (extintores, mangueras, hachas, alarmas….). FORMA Cuadrada o rectangular BORDE Blanco FONDO Rojo SÍMBOLO CPR COLEXIO SAGRADO CORAZÓN DE XESÚS

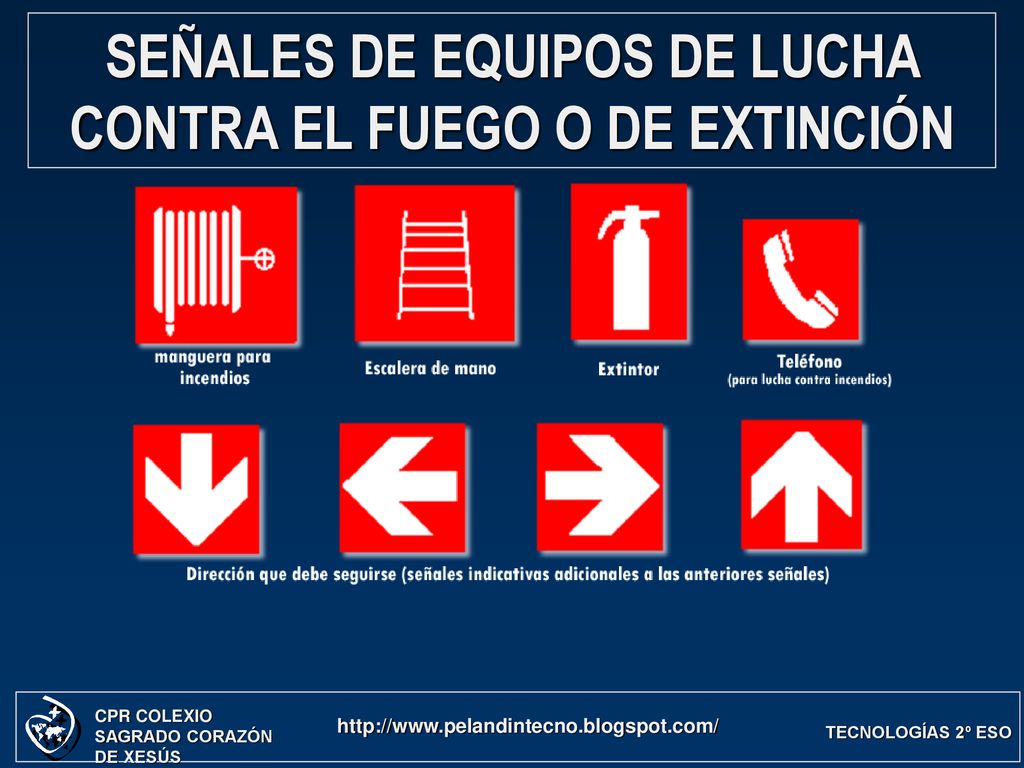

13 SEÑALES DE EQUIPOS DE LUCHA CONTRA EL FUEGO O DE EXTINCIÓN
CPR COLEXIO SAGRADO CORAZÓN DE XESÚS
