Luis Antonio Castillón Sepúlveda °A-2 28/06/2016

Presentación del tema: "Luis Antonio Castillón Sepúlveda °A-2 28/06/2016"— Transcripción de la presentación:

1 Luis Antonio Castillón Sepúlveda 13300419 4°A-2 28/06/2016
Turbinas Hidráulicas Luis Antonio Castillón Sepúlveda 4°A-2 28/06/2016

2 Introducción: A lo largo de la siguiente presentación se expondrán los conceptos referentes a las turbinas hidráulicas como los son sus antecedentes, clasificación, componentes, funcionamiento, etc. Al final de dicha presentación se desarrollara una conclusión, referencias bibliográficas y por ultimo las preguntas de repaso.

3 Antecedentes: No se conoce con exactitud quién, dónde o hace cuánto tiempo se aprovechó por primera vez la fuerza y energía que posee una corriente de agua, sin embargo, es muy probable que la inspiración haya venido de otro uso más antiguo de ella: la irrigación.

4 Antecedentes: La primera alusión literaria al invento, hecha por Antiparter de Tesalónica, data de los años 80 a.C. y dice, quitando el efecto de la lírica: "Dejad vuestra labor vosotras doncellas que trabajáis en el molino... porque Ceres ha ordenado a las ninfas del agua que hagan vuestra tarea". Los romanos conocían y usaban las ruedas hidráulicas como una fuente de fuerza mecánica. La historia recoge el nombre de Vitruvius como el ingeniero que llevó a cabo tal modificación. Se cree que las guarniciones del muro Adriano tenían unos cuantas ruedas hidráulicas para mover molinos de trigo, pero quizás porque contaban con abundantes esclavos.

5 Escribir el texto de la Diapositiva
Antecedentes: Escribir el texto de la Diapositiva

6 Desarrollo del tema: Una turbina hidráulica tiene, básicamente, una
serie de álabes fijos, (distribuidor), y otra de álabes móviles, (rueda, rodete, rotor). Se compone de tres órganos diferentes que el fluido va atravesando sucesivamente, el distribuidor, el rodete y el difusor. El distribuidor y el difusor (tubo de aspiración), forman parte del estator de la máquina, es decir, son órganos fijos; así como el rodete está siempre presente, el distribuidor y el difusor pueden ser en determinadas turbinas, inexistentes.

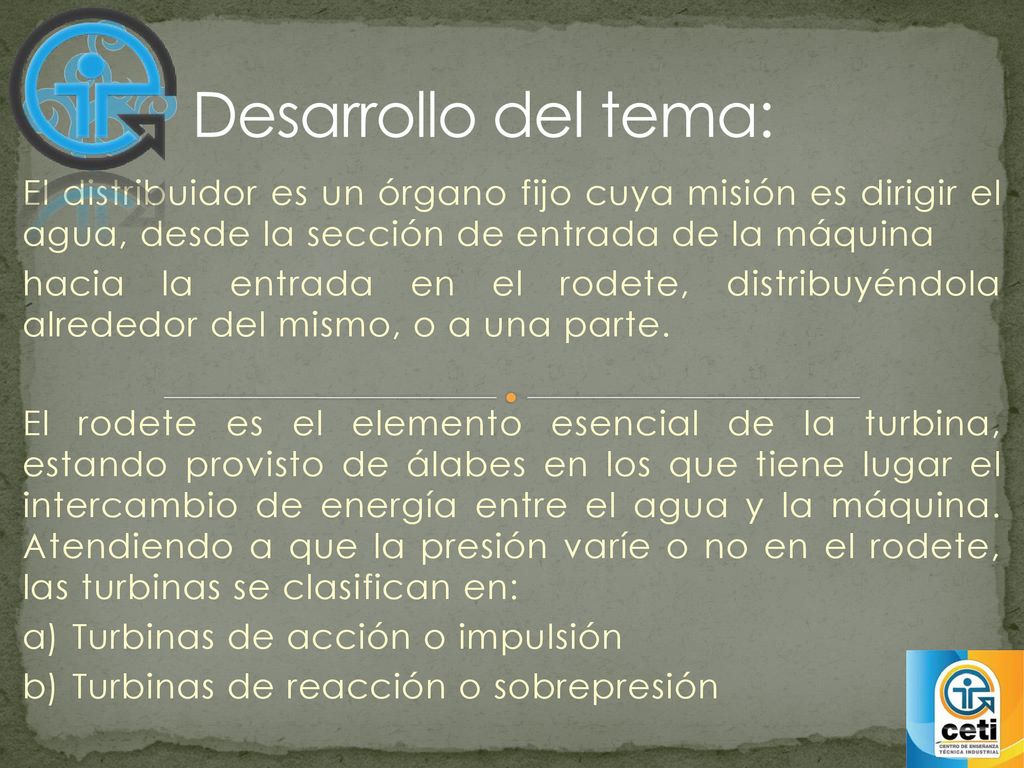

7 Desarrollo del tema: El distribuidor es un órgano fijo cuya misión es dirigir el agua, desde la sección de entrada de la máquina hacia la entrada en el rodete, distribuyéndola alrededor del mismo, o a una parte. El rodete es el elemento esencial de la turbina, estando provisto de álabes en los que tiene lugar el intercambio de energía entre el agua y la máquina. Atendiendo a que la presión varíe o no en el rodete, las turbinas se clasifican en: a) Turbinas de acción o impulsión b) Turbinas de reacción o sobrepresión

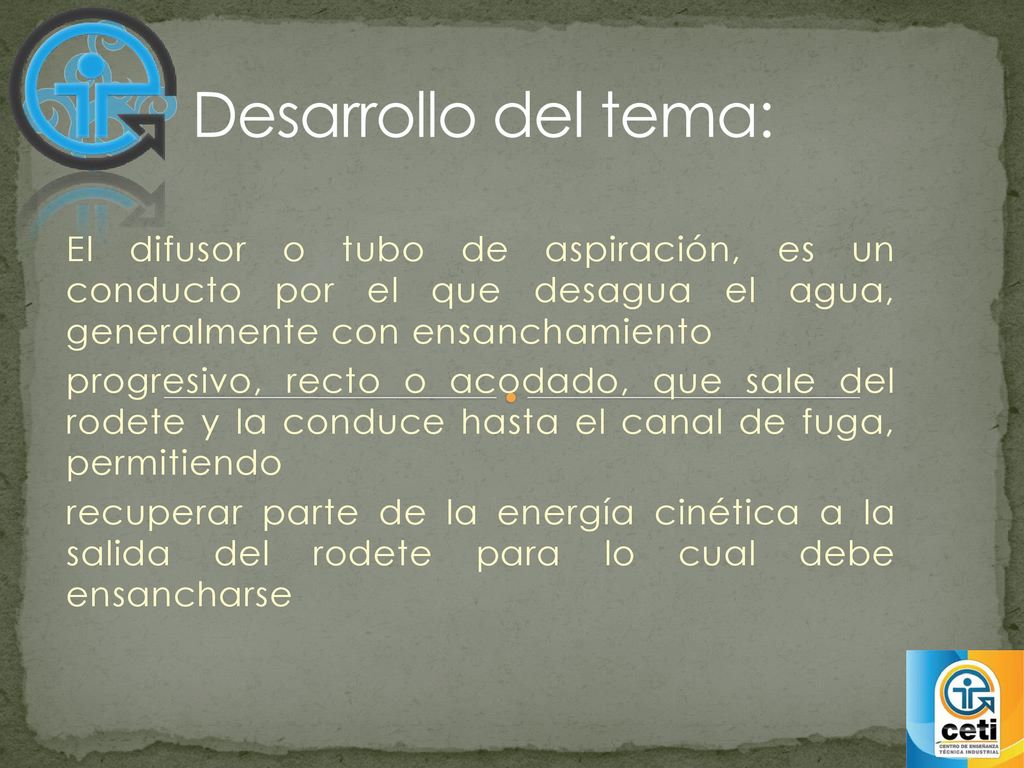

8 Desarrollo del tema: El difusor o tubo de aspiración, es un conducto por el que desagua el agua, generalmente con ensanchamiento progresivo, recto o acodado, que sale del rodete y la conduce hasta el canal de fuga, permitiendo recuperar parte de la energía cinética a la salida del rodete para lo cual debe ensancharse

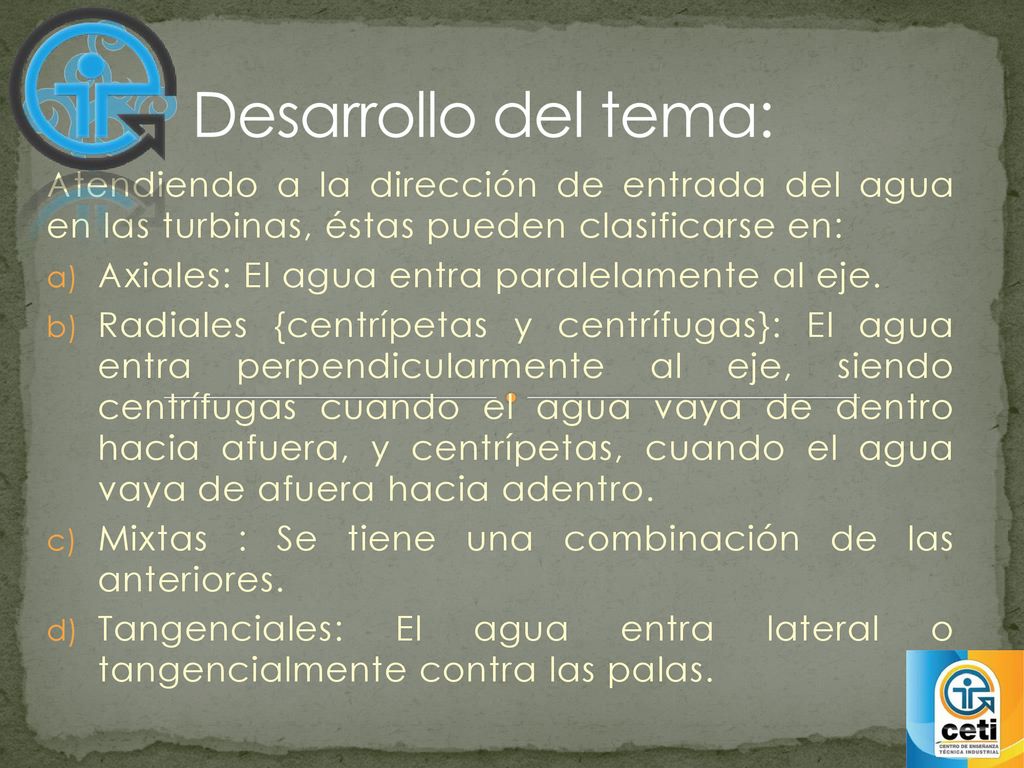

9 Desarrollo del tema: Atendiendo a la dirección de entrada del agua en las turbinas, éstas pueden clasificarse en: Axiales: El agua entra paralelamente al eje. Radiales {centrípetas y centrífugas}: El agua entra perpendicularmente al eje, siendo centrífugas cuando el agua vaya de dentro hacia afuera, y centrípetas, cuando el agua vaya de afuera hacia adentro. Mixtas : Se tiene una combinación de las anteriores. Tangenciales: El agua entra lateral o tangencialmente contra las palas.

10 Conclusión: Se concluyó que las turbinas hidráulicas son máquinas que aprovechan la energía del agua y para realizar dicho proceso utilizan ciertos elementos fundamentales, ya que sin alguno de estos tres elementos no se completaría este proceso.

11 Referencias bibliográficas:
1.- J. Figuero. (2015). Breve historia de la turbina hidráulica. (2016) Sitio web: 2.- Pedro Fernández Diez. (2014). Turbinas hidráulicas. (2016). Sitio web: s-hidraulicas.pdf

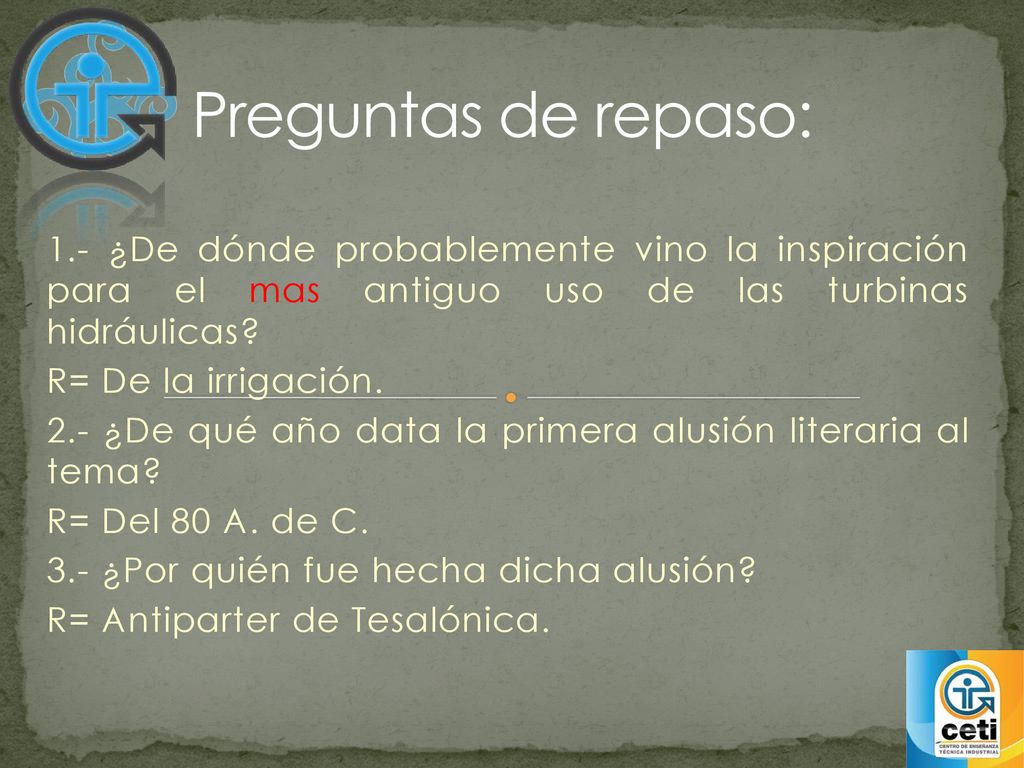

12 Preguntas de repaso: 1.- ¿De dónde probablemente vino la inspiración para el mas antiguo uso de las turbinas hidráulicas? R= De la irrigación. 2.- ¿De qué año data la primera alusión literaria al tema? R= Del 80 A. de C. 3.- ¿Por quién fue hecha dicha alusión? R= Antiparter de Tesalónica.

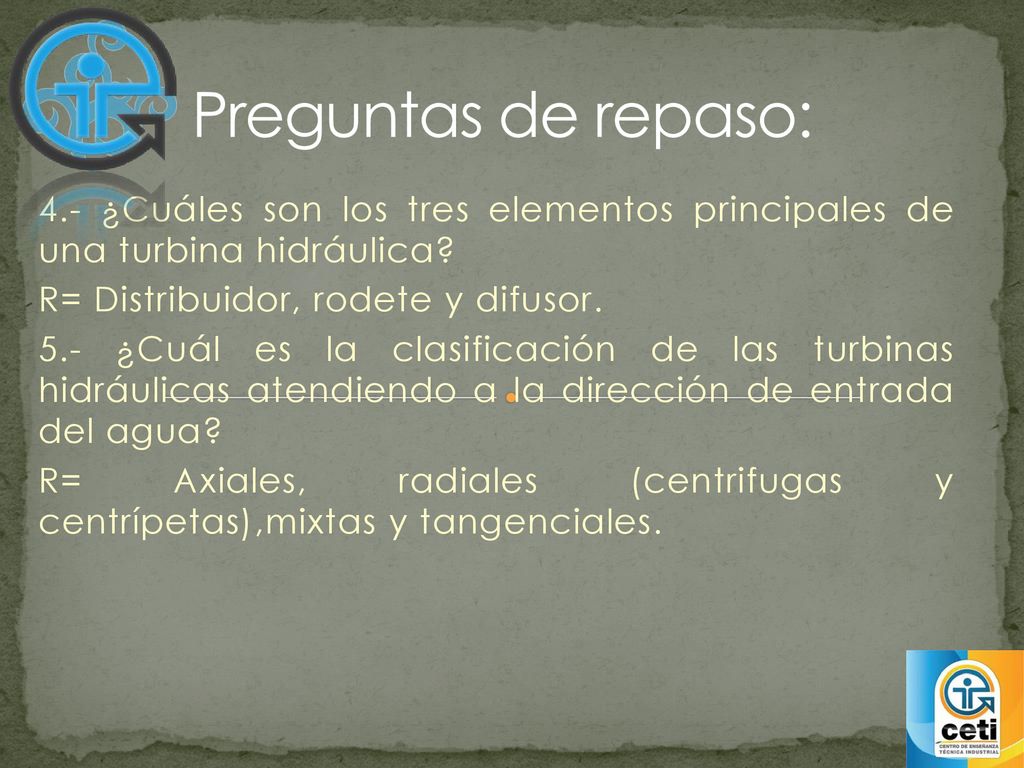

13 Preguntas de repaso: 4.- ¿Cuáles son los tres elementos principales de una turbina hidráulica? R= Distribuidor, rodete y difusor. 5.- ¿Cuál es la clasificación de las turbinas hidráulicas atendiendo a la dirección de entrada del agua? R= Axiales, radiales (centrifugas y centrípetas),mixtas y tangenciales.
