Simulación de un Multiplicador
José M. Quero Reboul Escuela Superior de Ingenieros de Sevilla
2

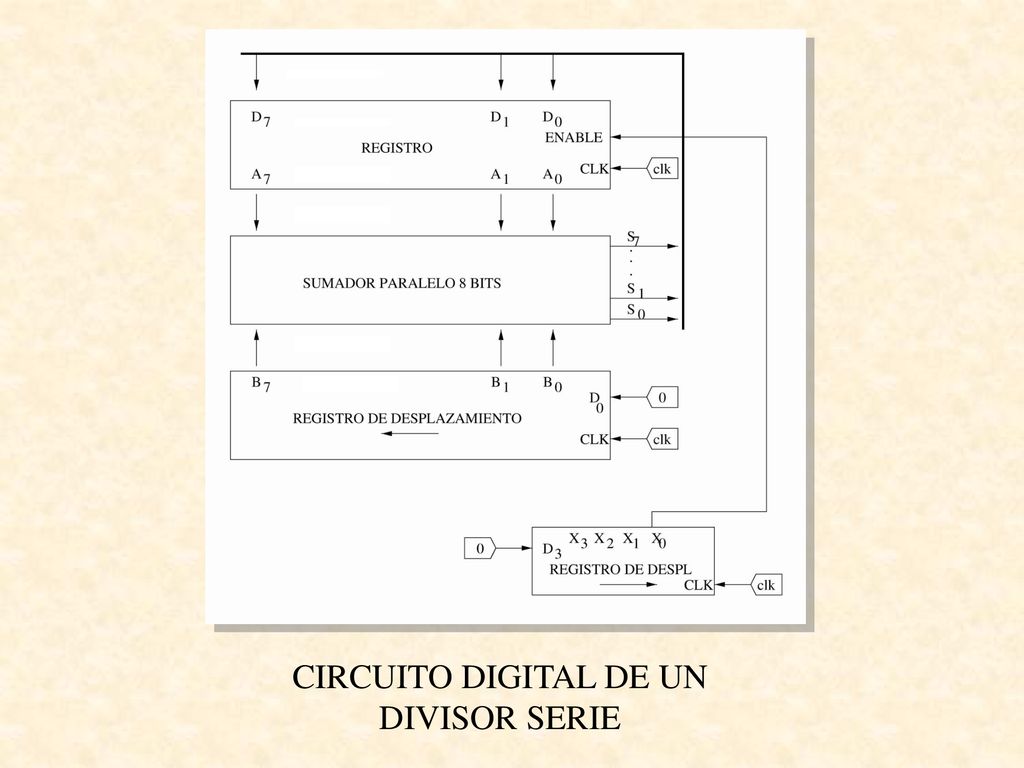

CIRCUITO DIGITAL DE UN DIVISOR SERIE
3

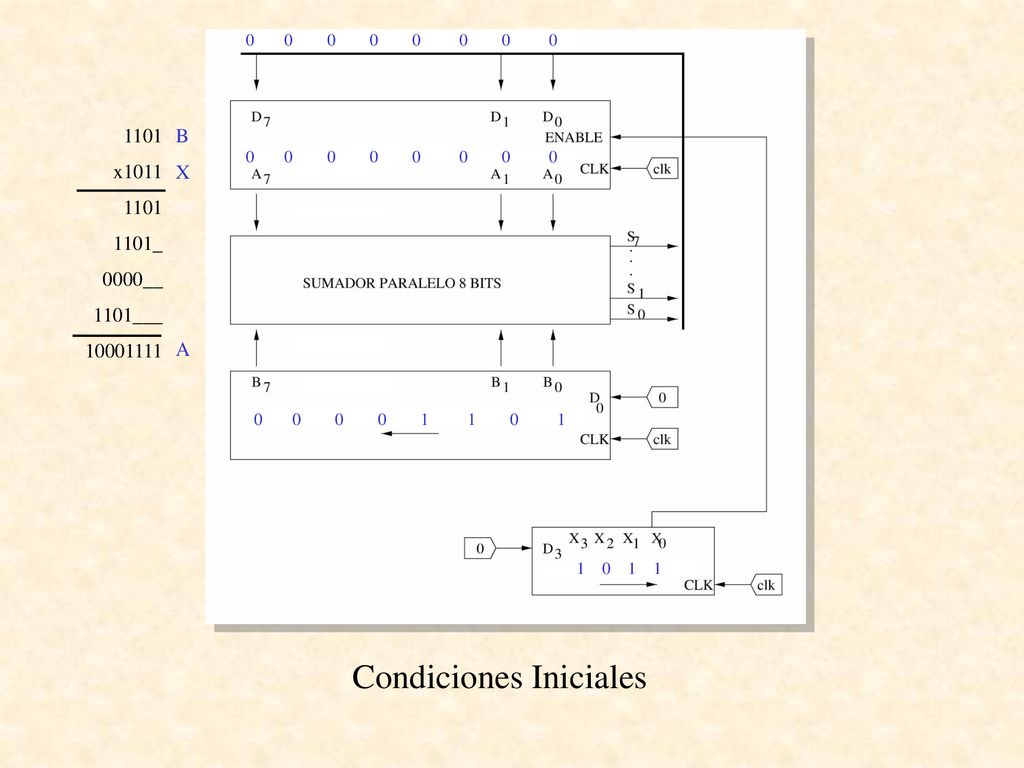

Condiciones Iniciales

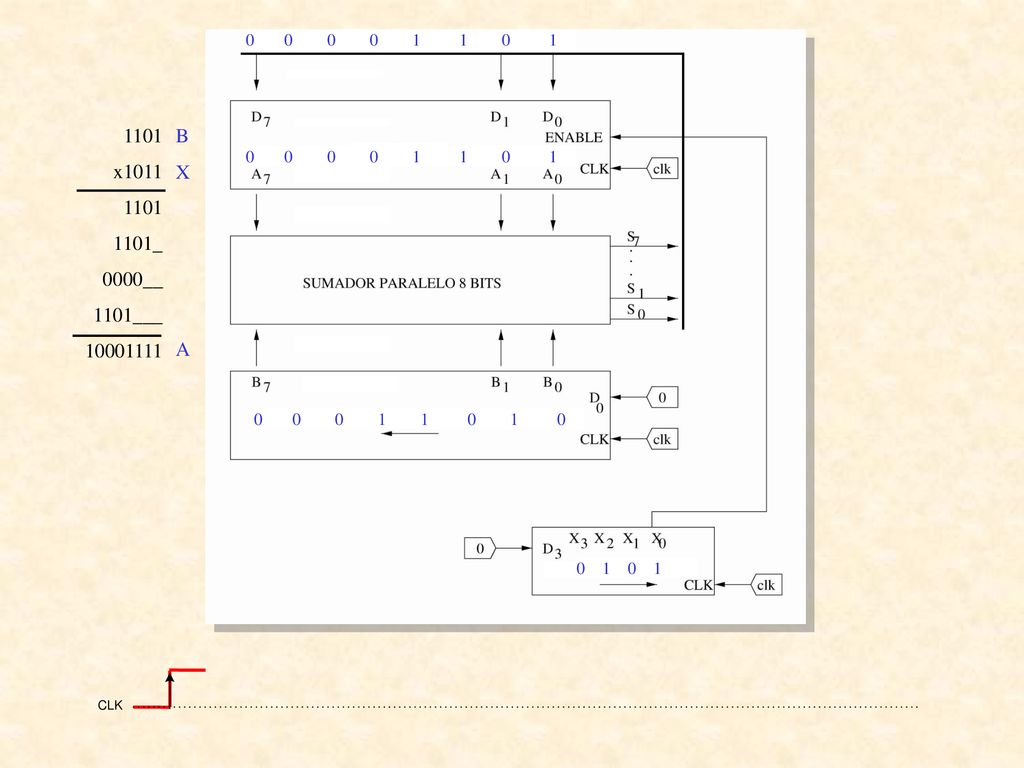

1101 x1011 1101_ 0000__ 1101___ B X A Condiciones Iniciales
4

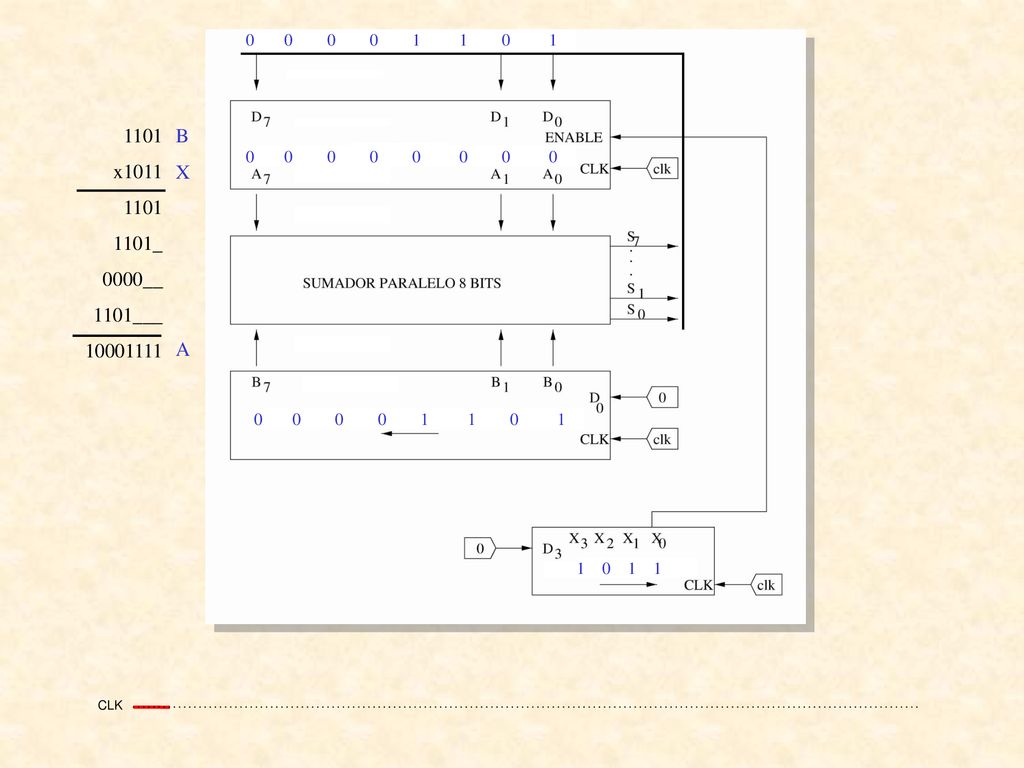

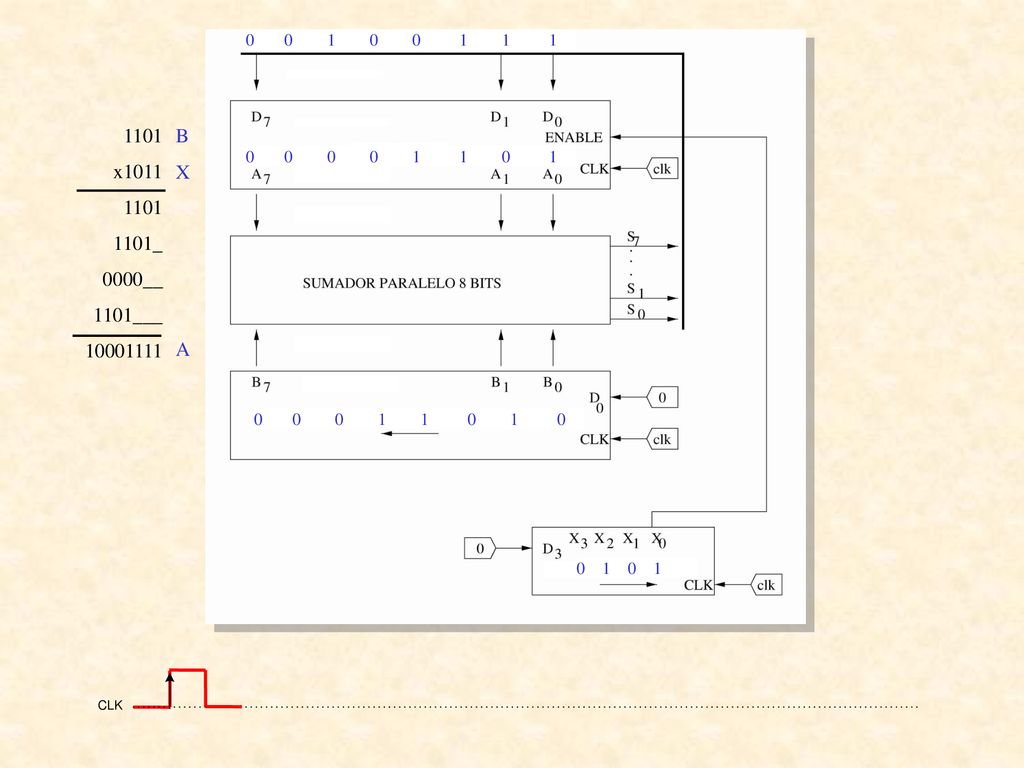

1101 x1011 1101_ 0000__ 1101___ B X A CLK
5

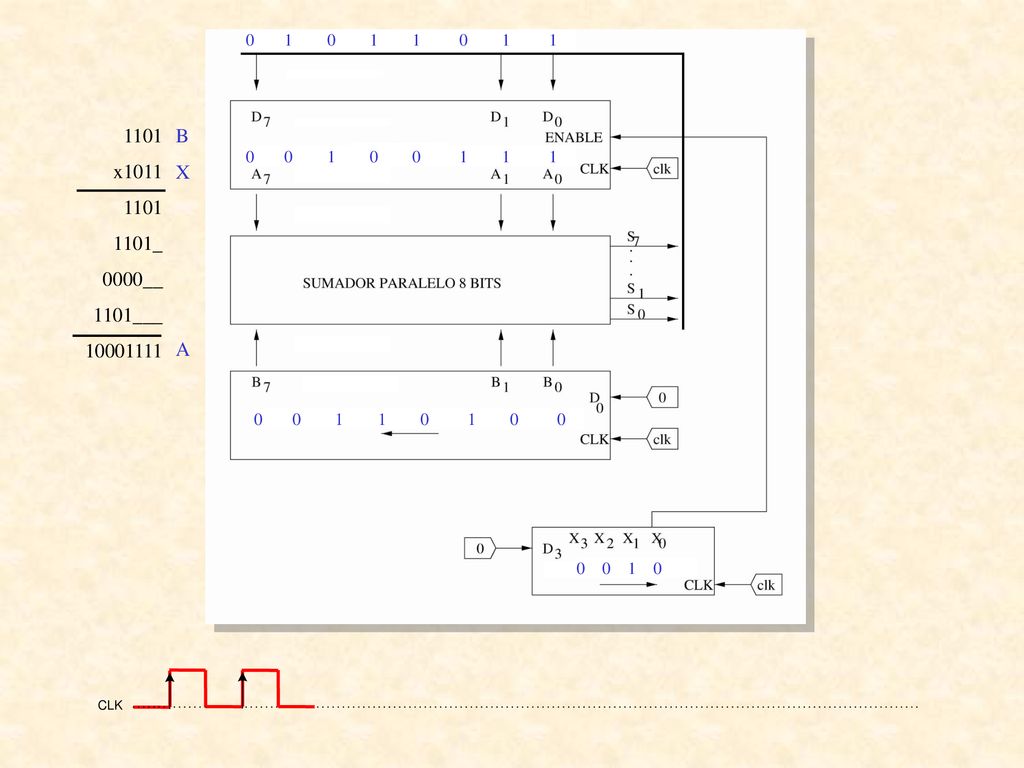

1101 x1011 1101_ 0000__ 1101___ B X A CLK
6

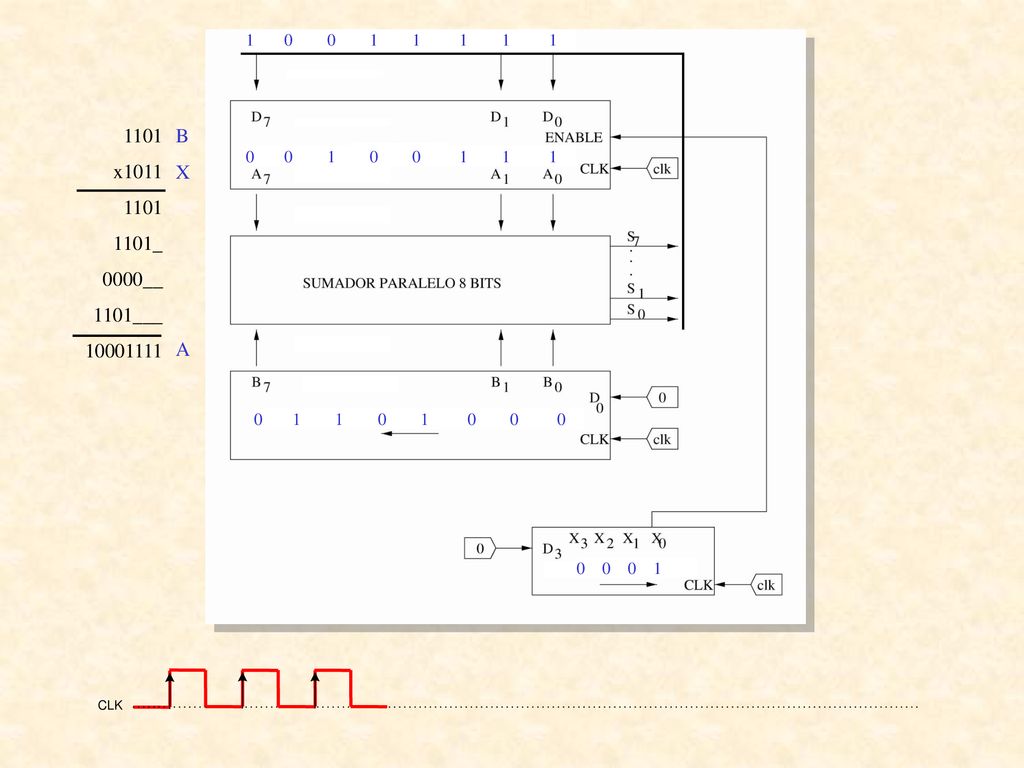

1101 x1011 1101_ 0000__ 1101___ B X A CLK
7

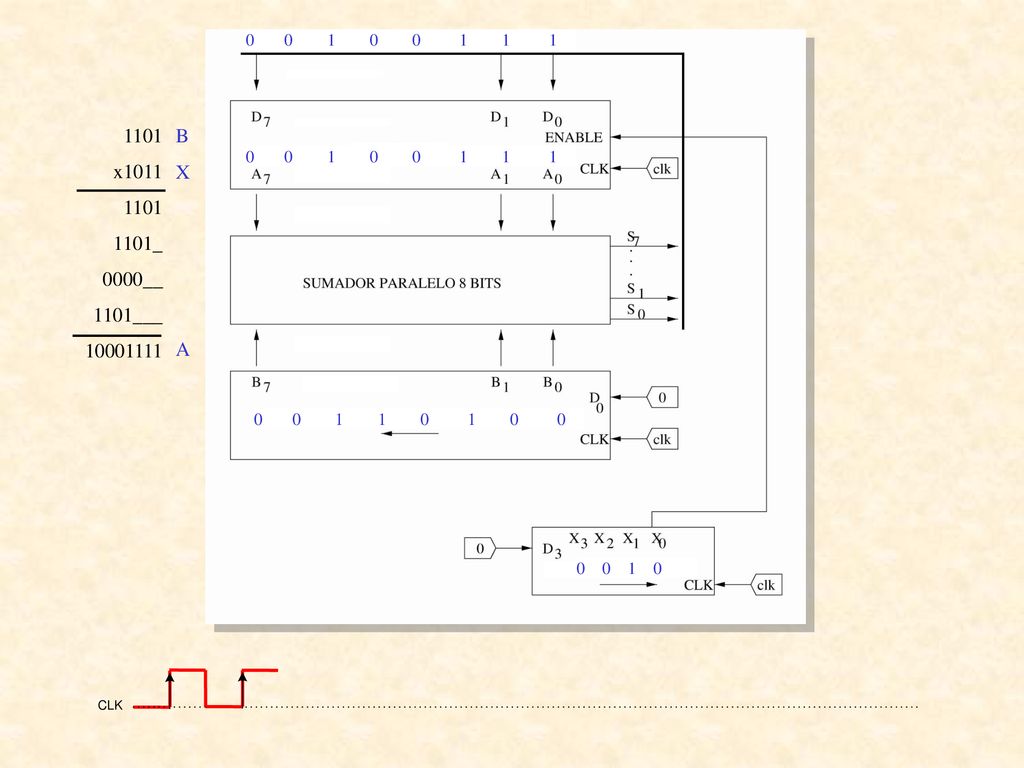

1101 x1011 1101_ 0000__ 1101___ B X A CLK
8

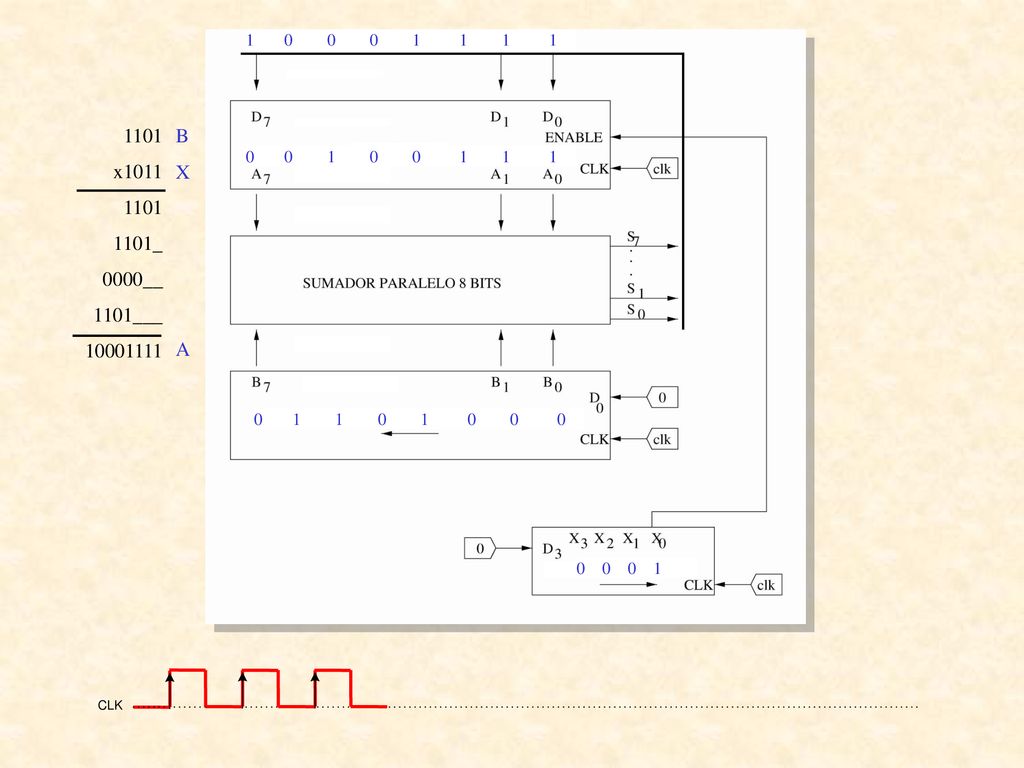

1101 x1011 1101_ 0000__ 1101___ B X A CLK
9
1101 x1011 1101_ 0000__ 1101___ B X A CLK
10
1101 x1011 1101_ 0000__ 1101___ B X A CLK
11
Resultado final en el Acumulador

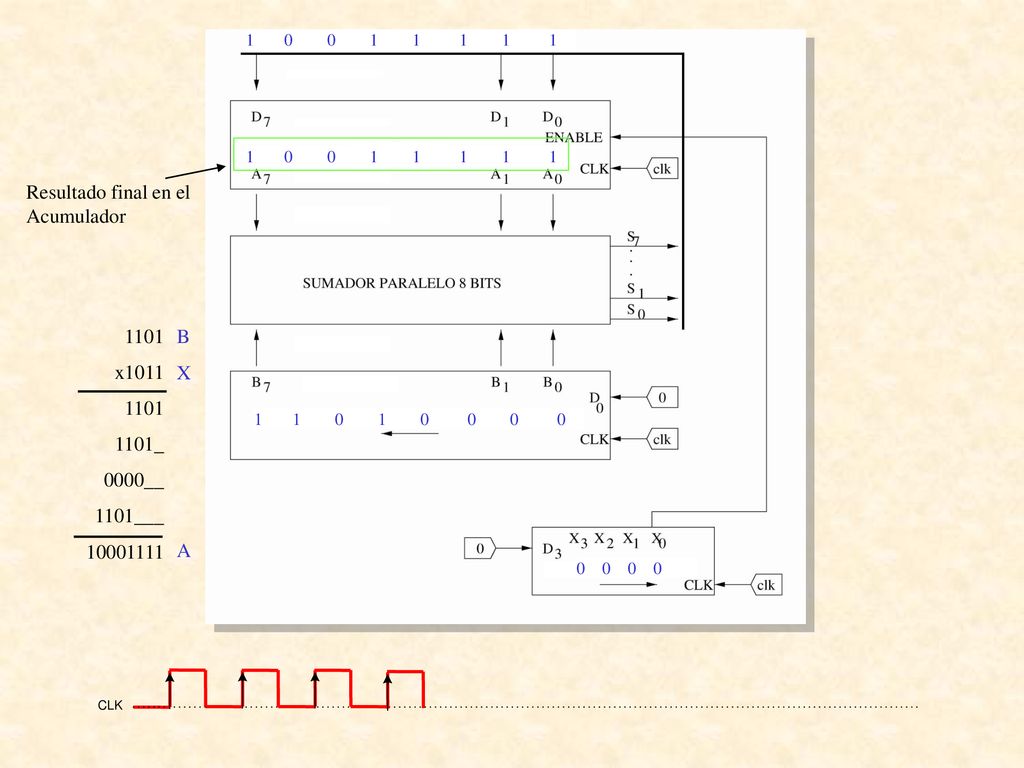

Resultado final en el Acumulador 1101 x1011 1101_ 0000__ 1101___ B X A CLK
