Documentación de un MER

Presentación del tema: "Documentación de un MER"— Transcripción de la presentación:

1 Documentación de un MER
Prof.: Rodrigo Valdivia

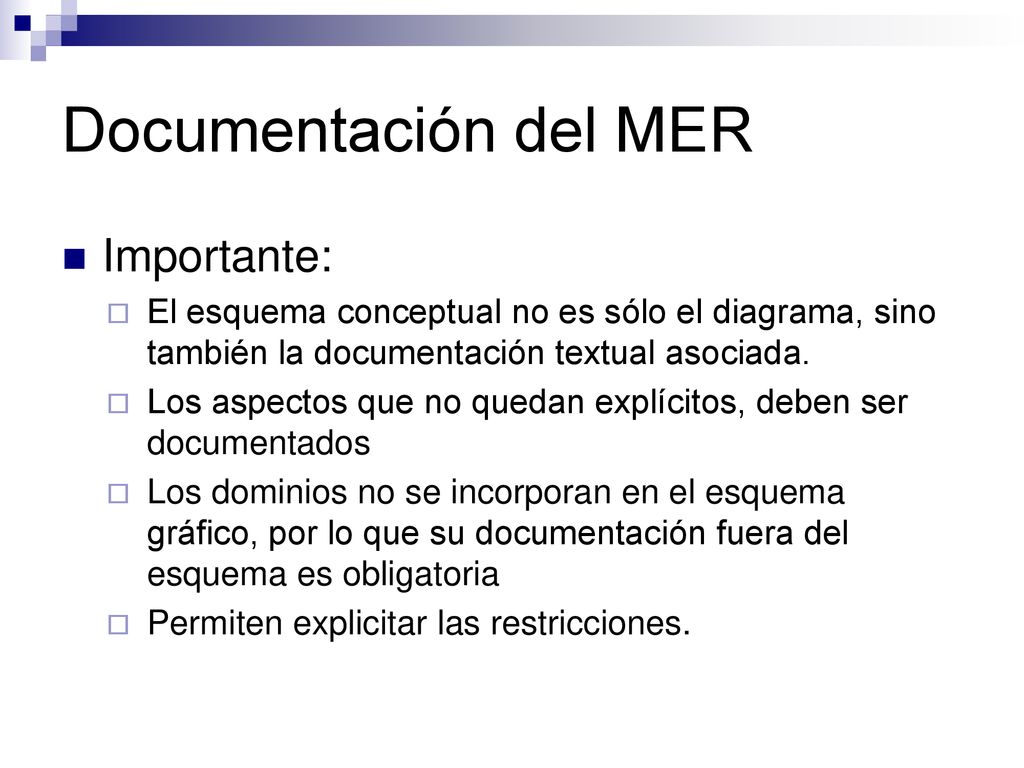

2 Documentación del MER Importante:
El esquema conceptual no es sólo el diagrama, sino también la documentación textual asociada. Los aspectos que no quedan explícitos, deben ser documentados Los dominios no se incorporan en el esquema gráfico, por lo que su documentación fuera del esquema es obligatoria Permiten explicitar las restricciones.

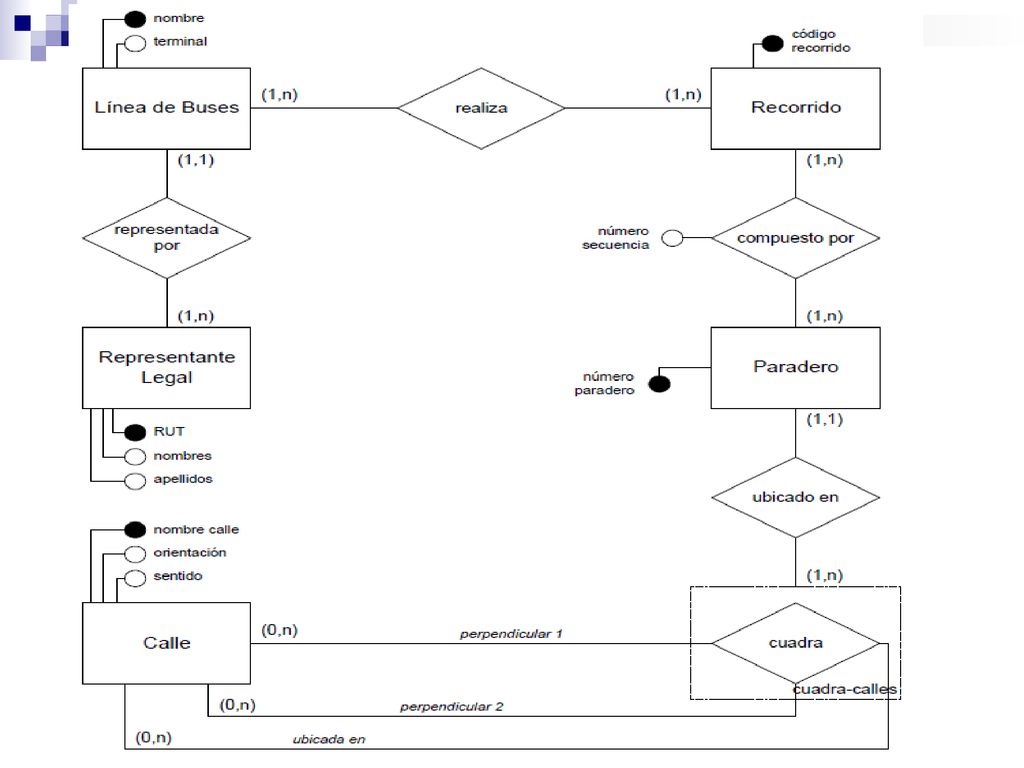

3

4 Tipos de Entidad Notación: Para los atributos que son identificadores:

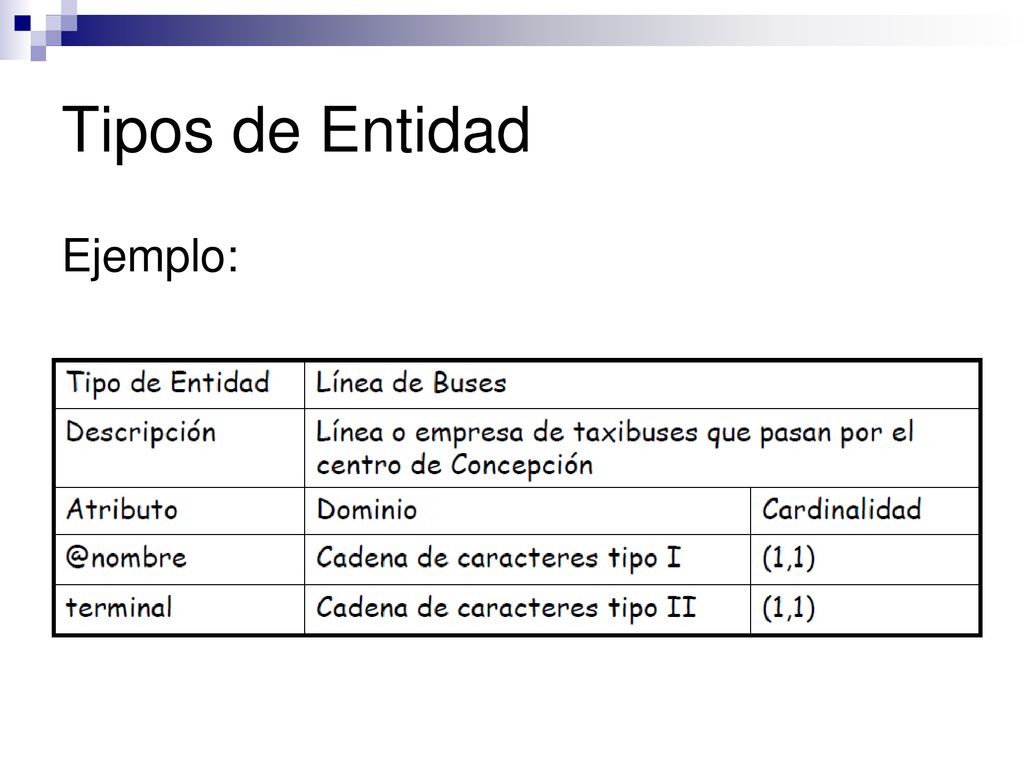

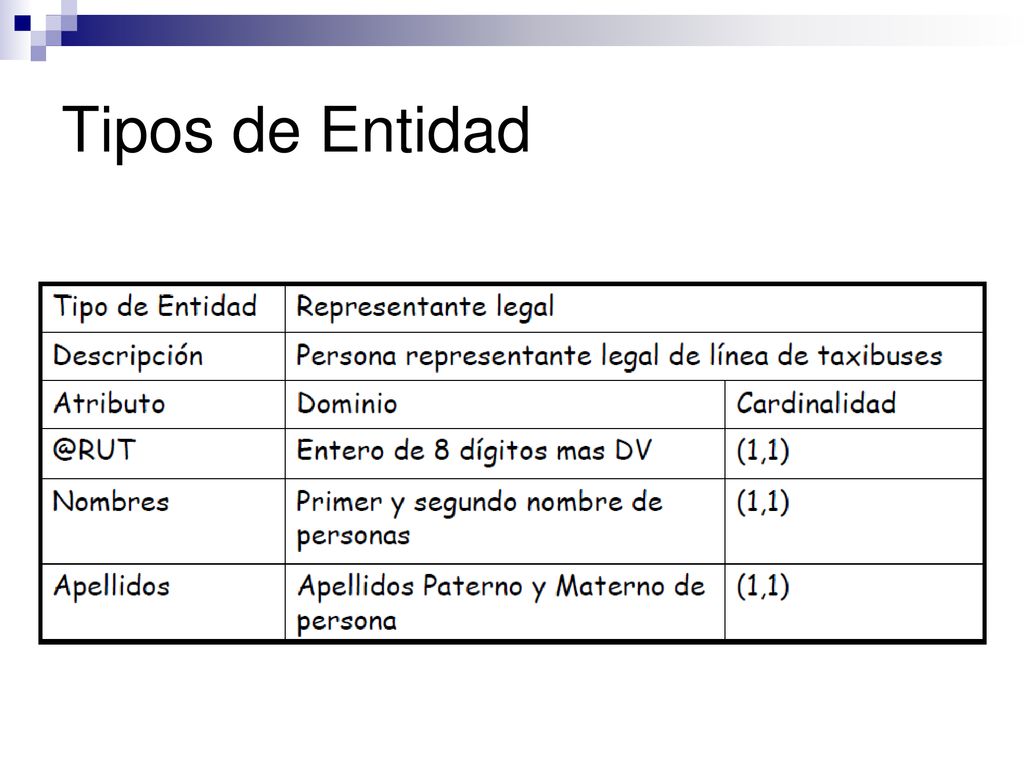

5 Tipos de Entidad Ejemplo:

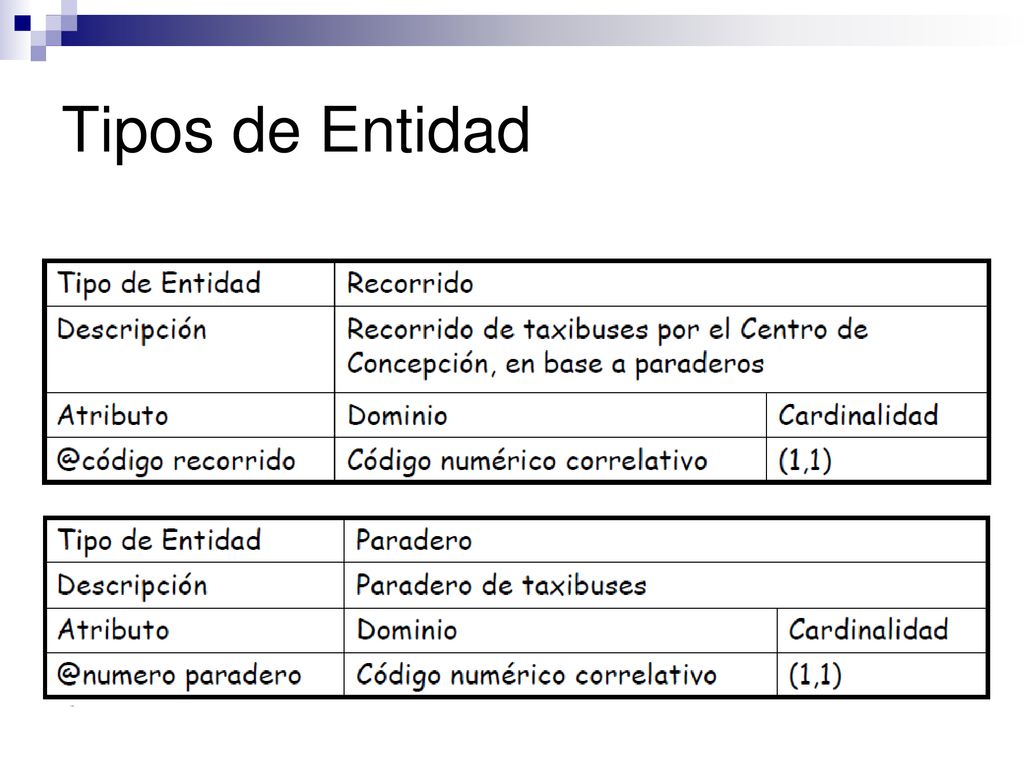

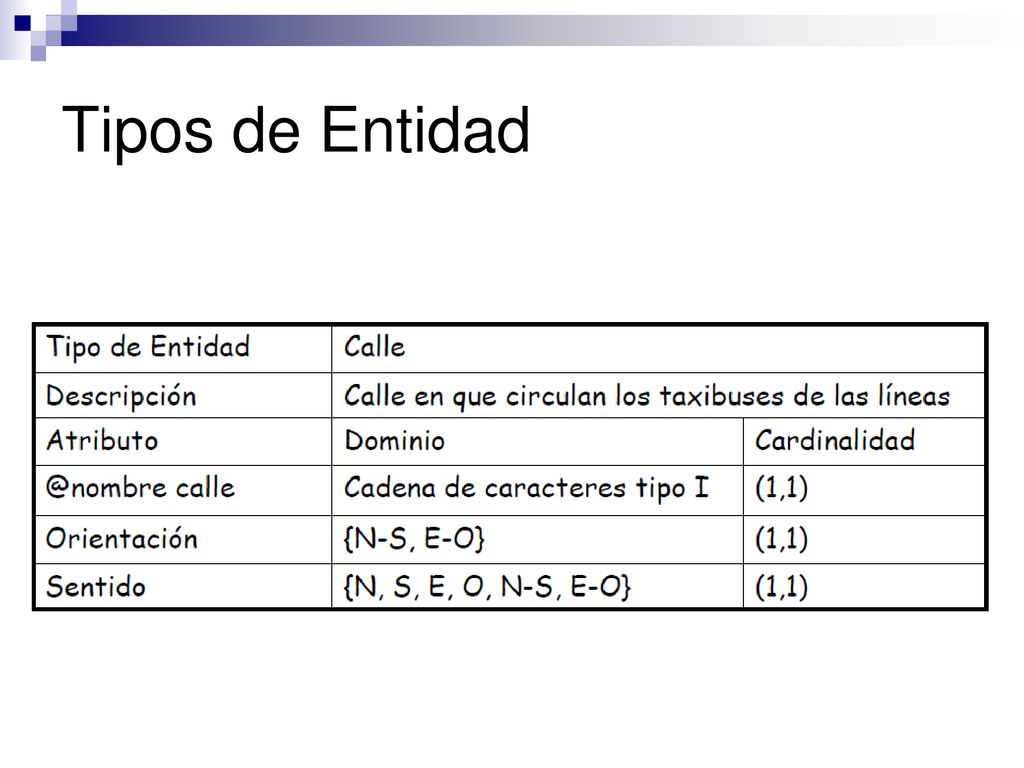

6 Tipos de Entidad

7 Tipos de Entidad

8 Tipos de Entidad

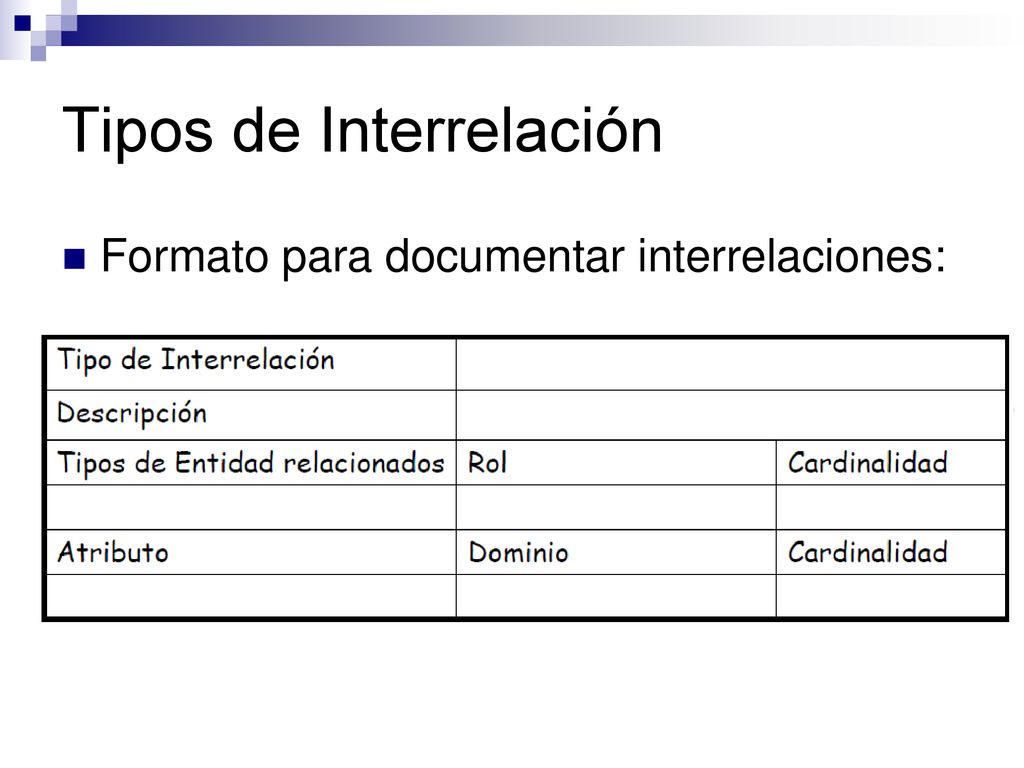

9 Tipos de Interrelación
Formato para documentar interrelaciones:

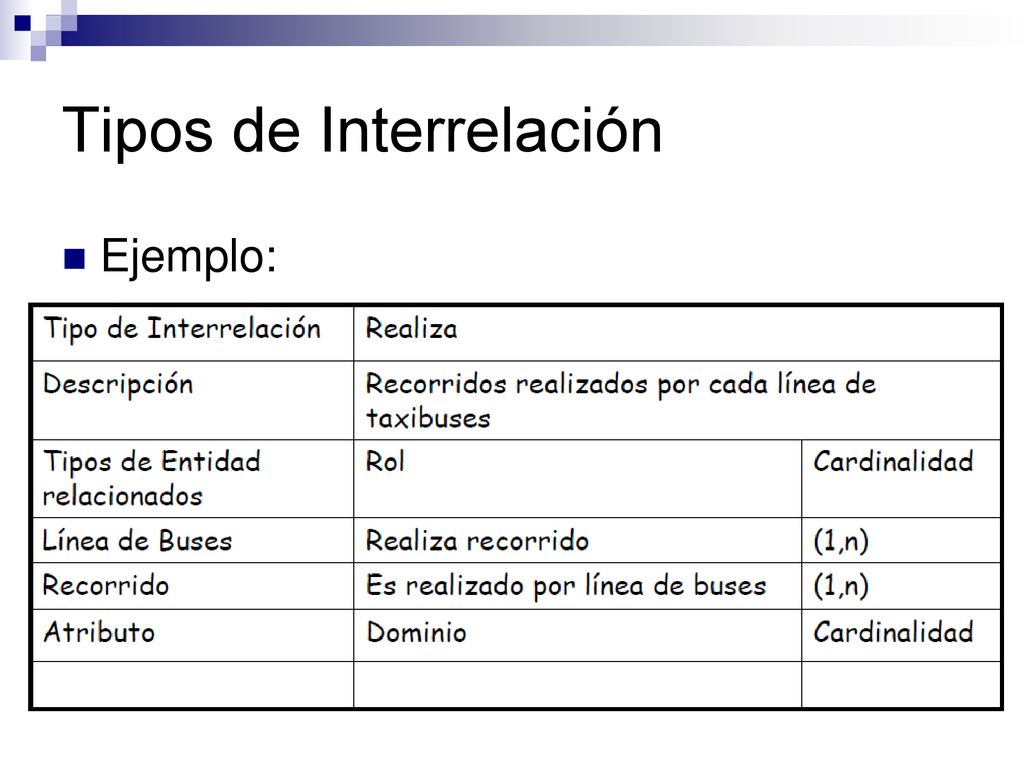

10 Tipos de Interrelación
Ejemplo:

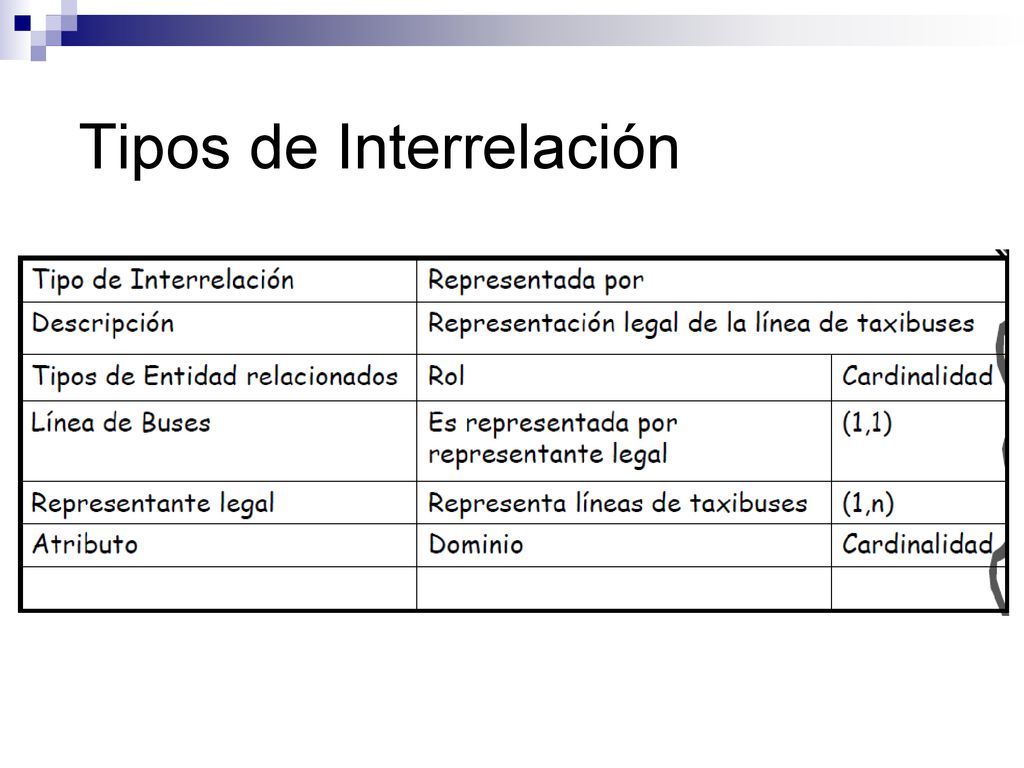

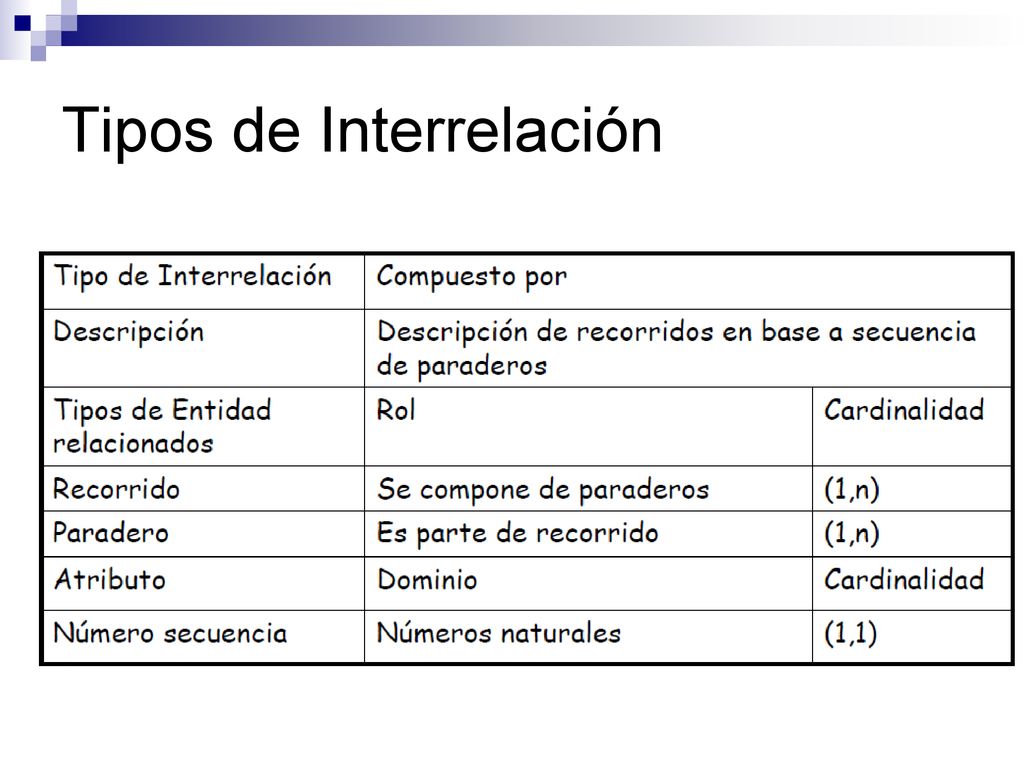

11 Tipos de Interrelación

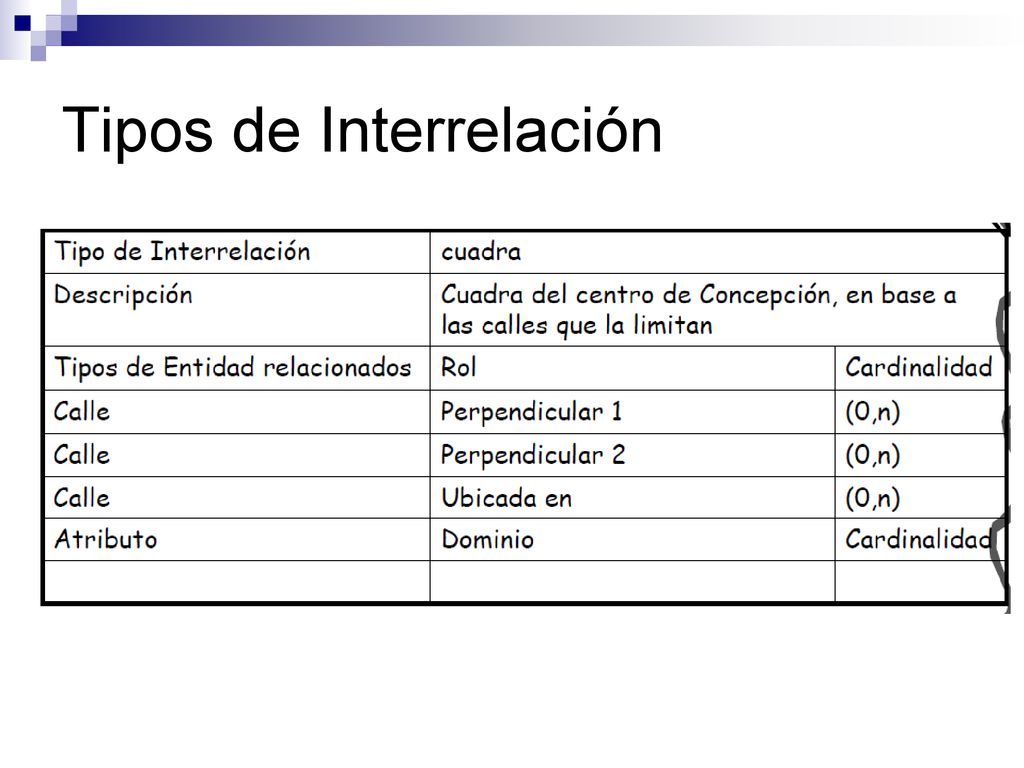

12 Tipos de Interrelación

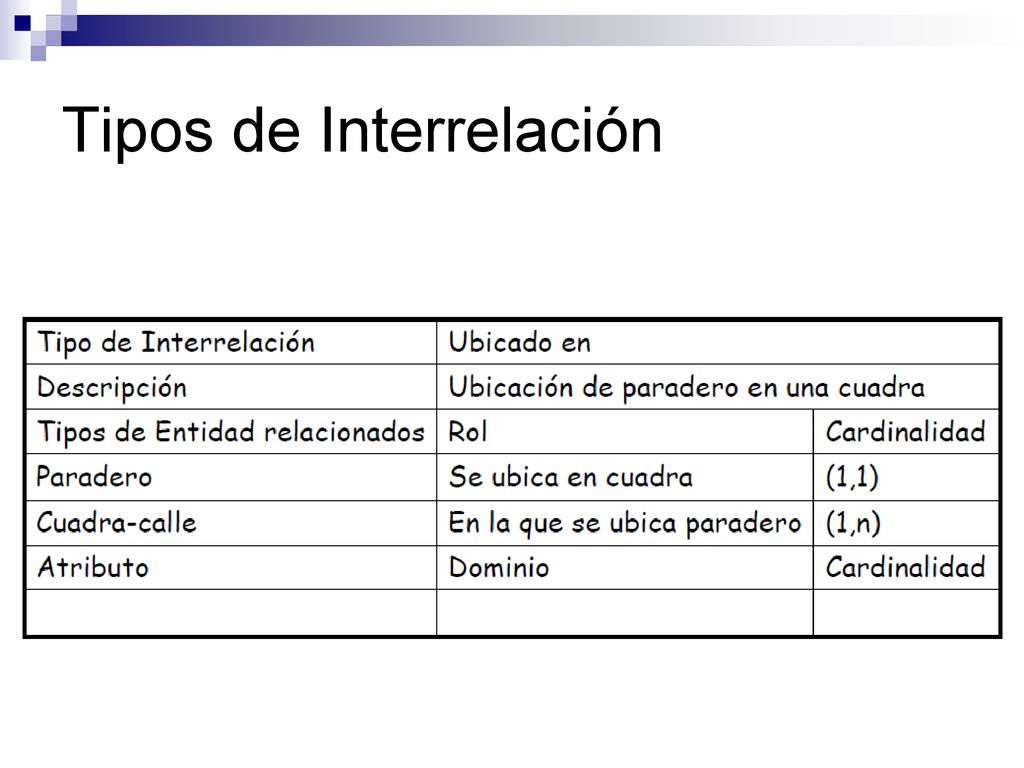

13 Tipos de Interrelación

14 Tipos de Interrelación

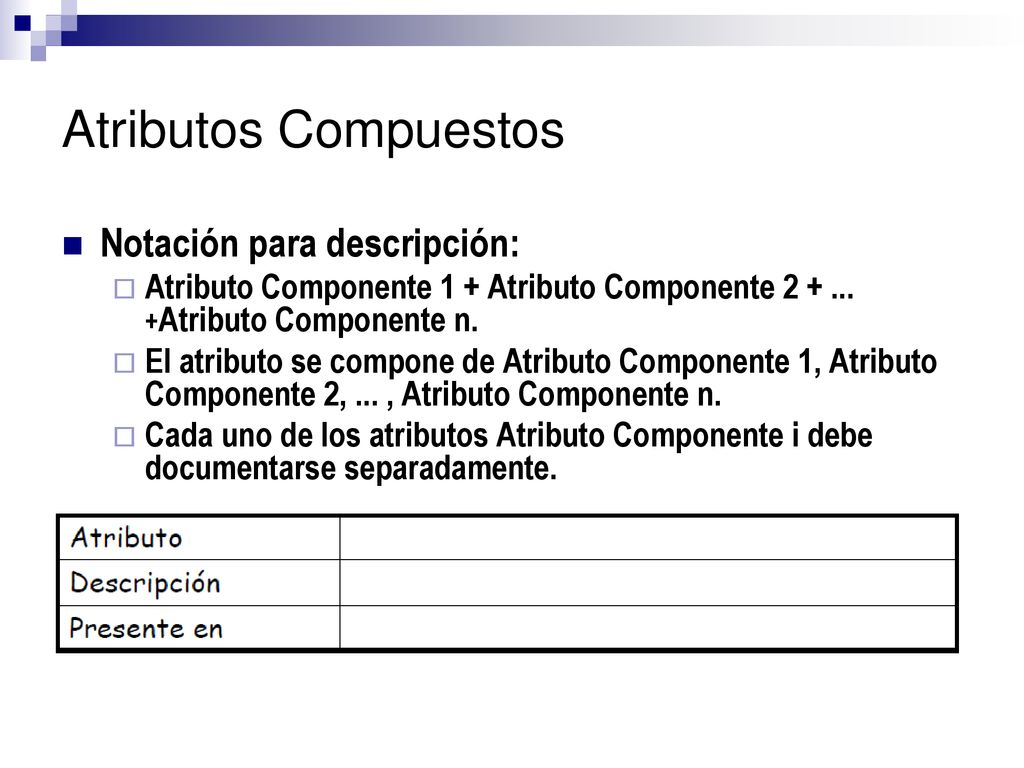

15 Atributos Compuestos Notación para descripción:
Atributo Componente 1 + Atributo Componente Atributo Componente n. El atributo se compone de Atributo Componente 1, Atributo Componente 2, ... , Atributo Componente n. Cada uno de los atributos Atributo Componente i debe documentarse separadamente.

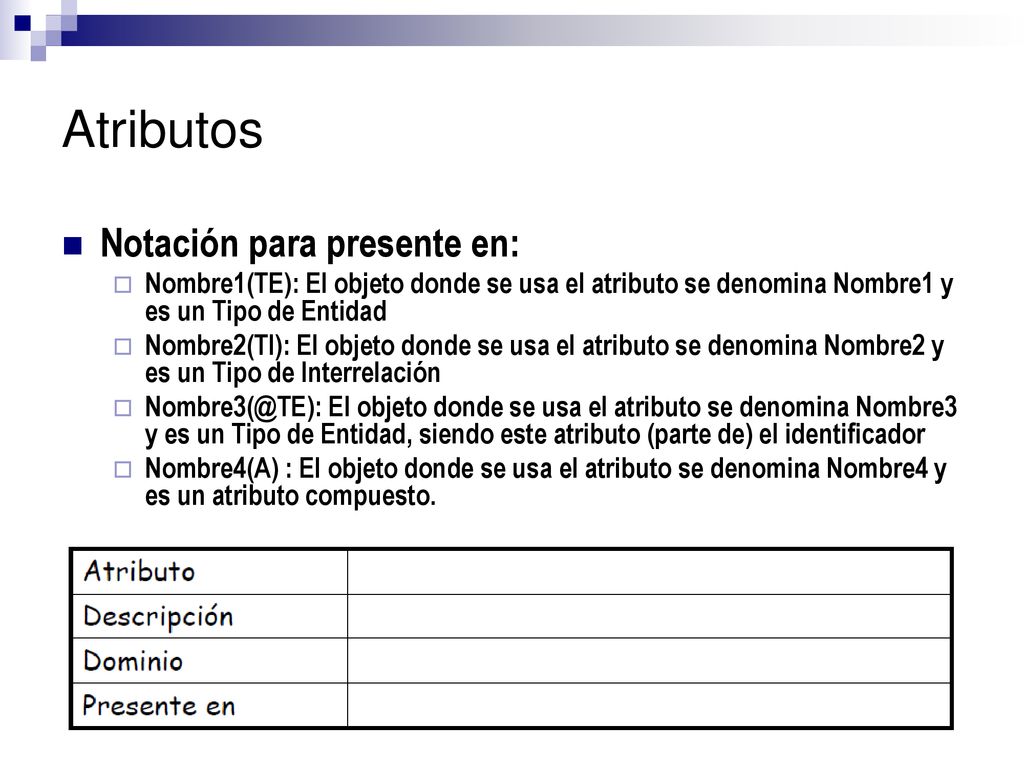

16 Atributos Notación para presente en:
Nombre1(TE): El objeto donde se usa el atributo se denomina Nombre1 y es un Tipo de Entidad Nombre2(TI): El objeto donde se usa el atributo se denomina Nombre2 y es un Tipo de Interrelación El objeto donde se usa el atributo se denomina Nombre3 y es un Tipo de Entidad, siendo este atributo (parte de) el identificador Nombre4(A) : El objeto donde se usa el atributo se denomina Nombre4 y es un atributo compuesto.

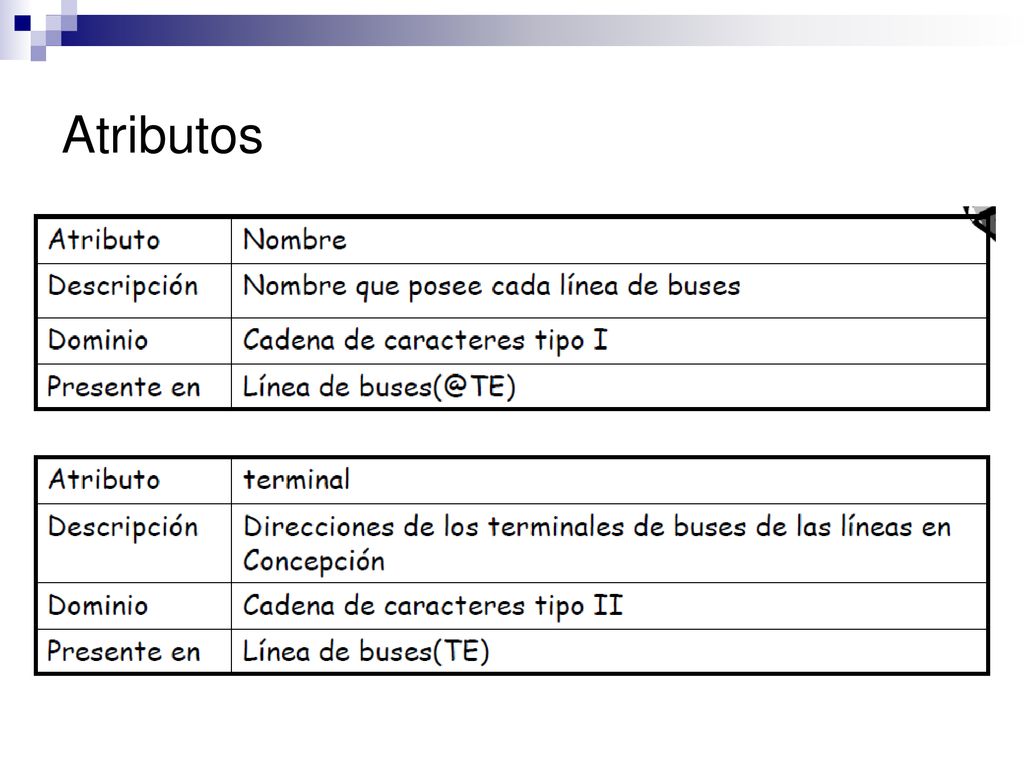

17 Atributos

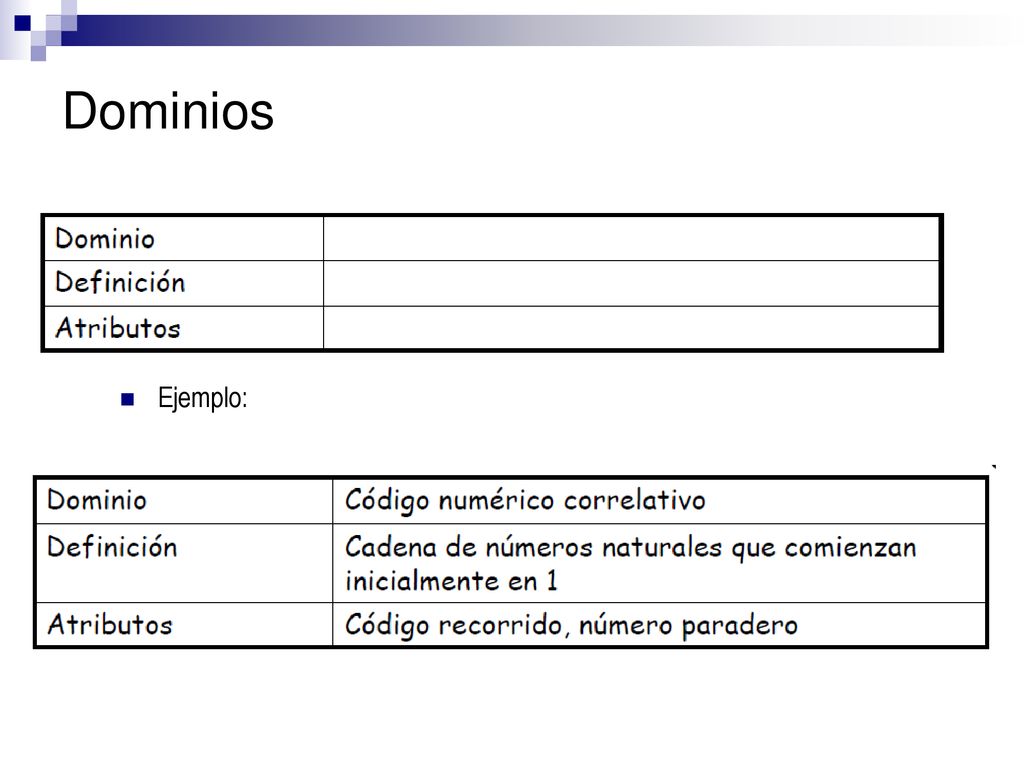

18 Dominios Ejemplo:
