1 En VHDL existen tres tipos de declaraciones concurrentes;

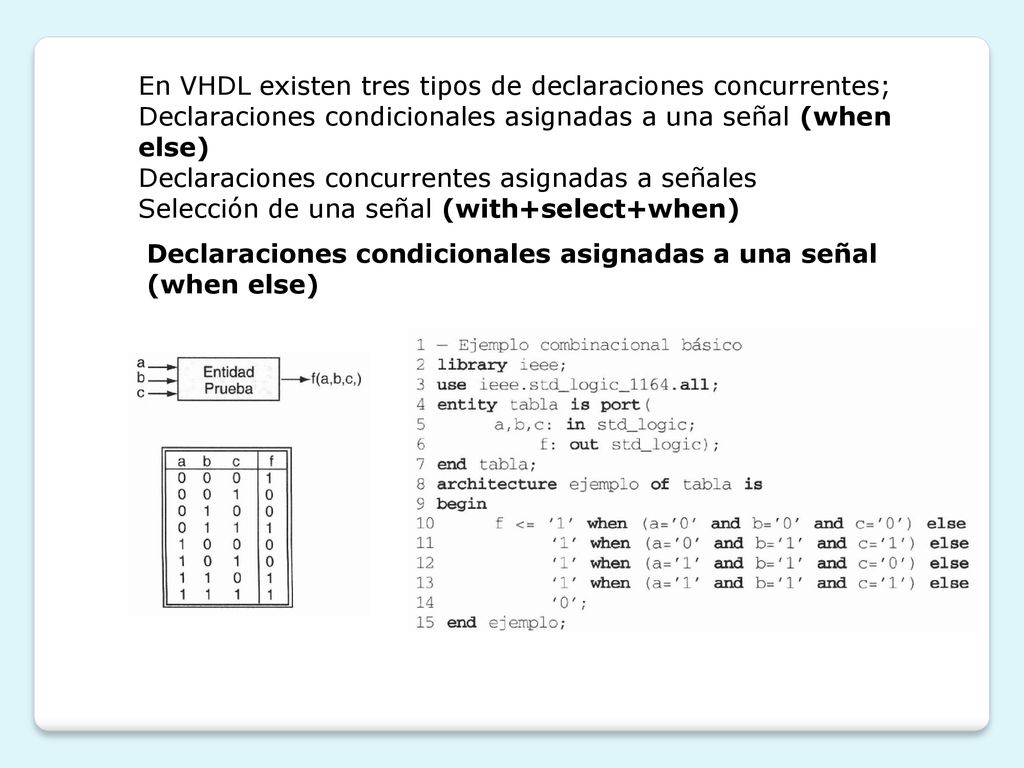

Declaraciones condicionales asignadas a una señal (when else) Declaraciones concurrentes asignadas a señales Selección de una señal (with+select+when) Declaraciones condicionales asignadas a una señal (when else)

2

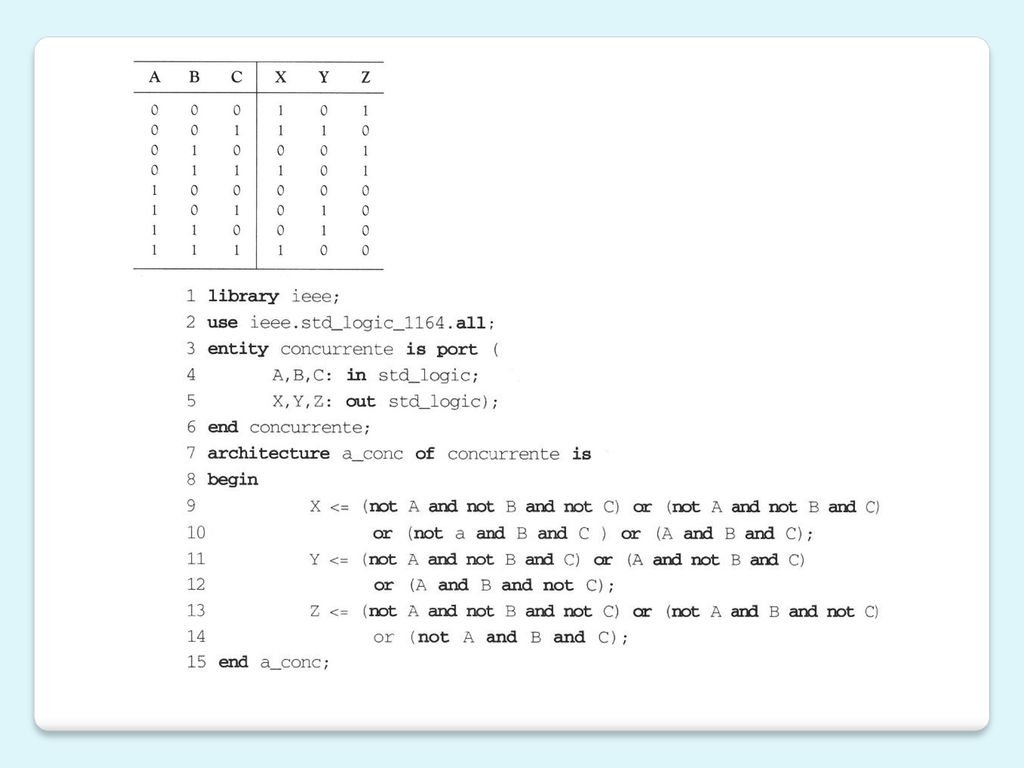

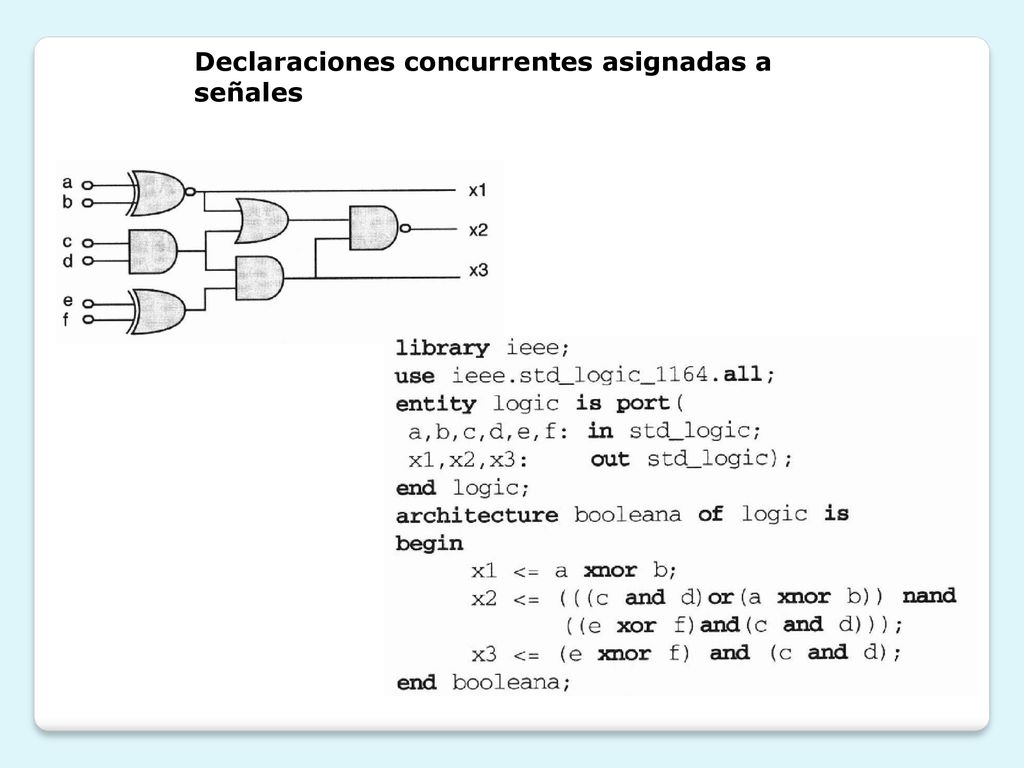

3 Declaraciones concurrentes asignadas a señales

4

5 Selección de una señal (with-select-when)

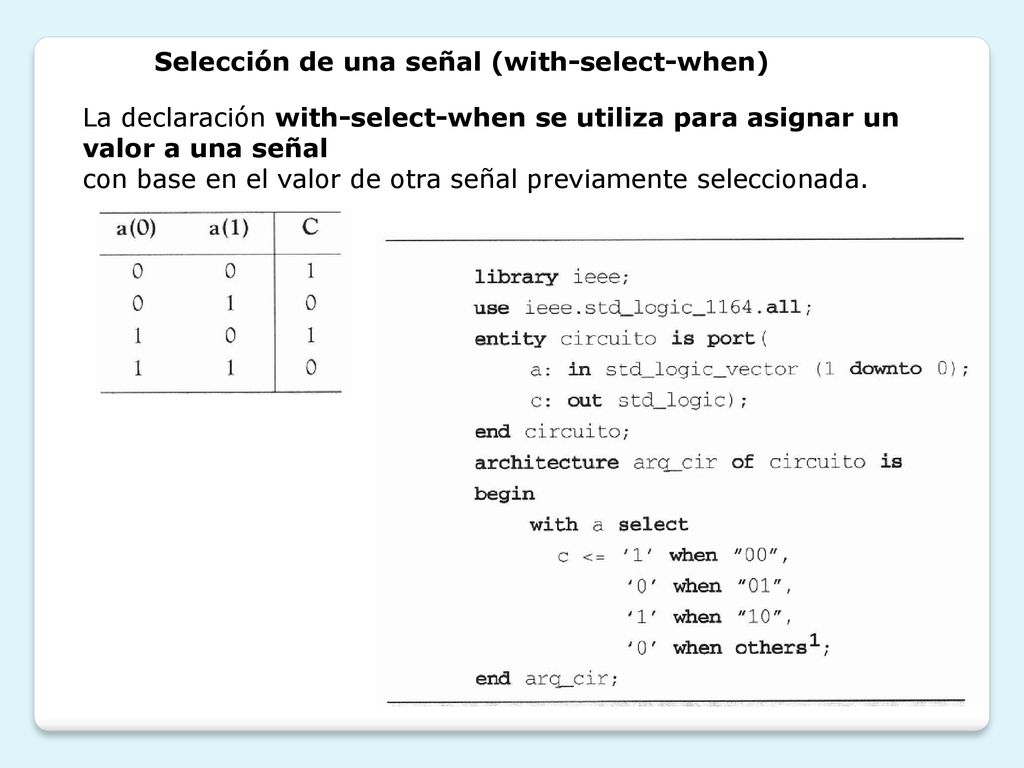

La declaración with-select-when se utiliza para asignar un valor a una señal con base en el valor de otra señal previamente seleccionada.

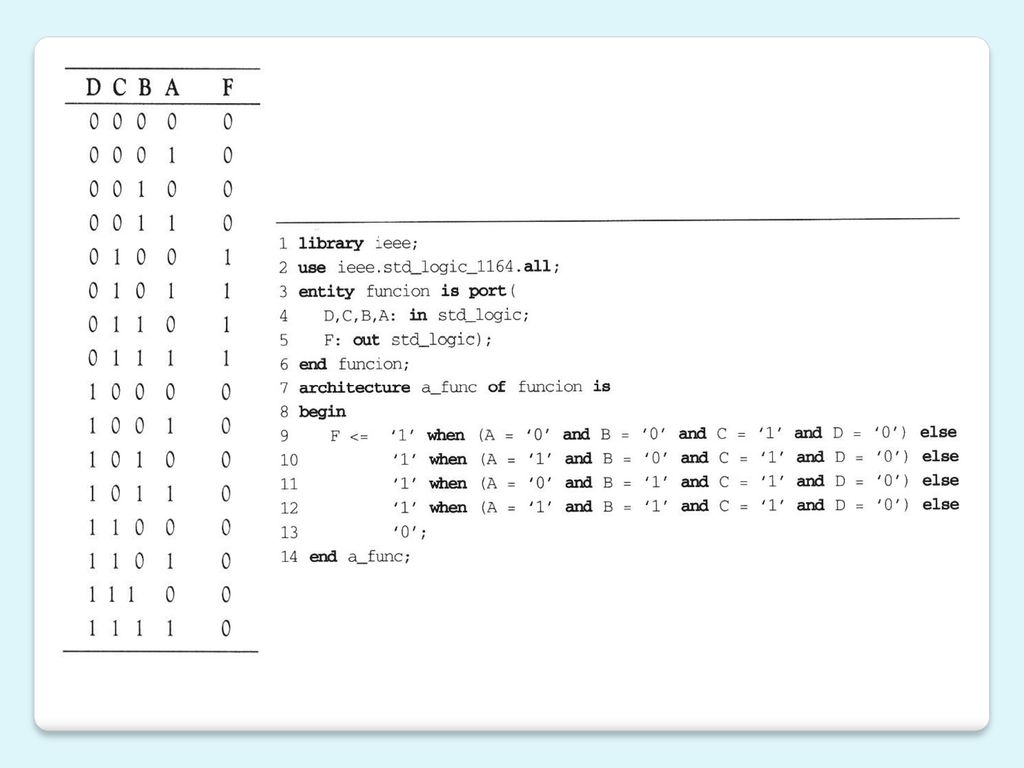

6 Se requiere diseñar un circuito combinacional que detecte números primos
de 4 bits. Realice la tabla de verdad v elabore un programa que describa su función. Utilice instrucciones del tipo with - select - when.

7 Programación de estructuras básicas mediante declaraciones secuenciales

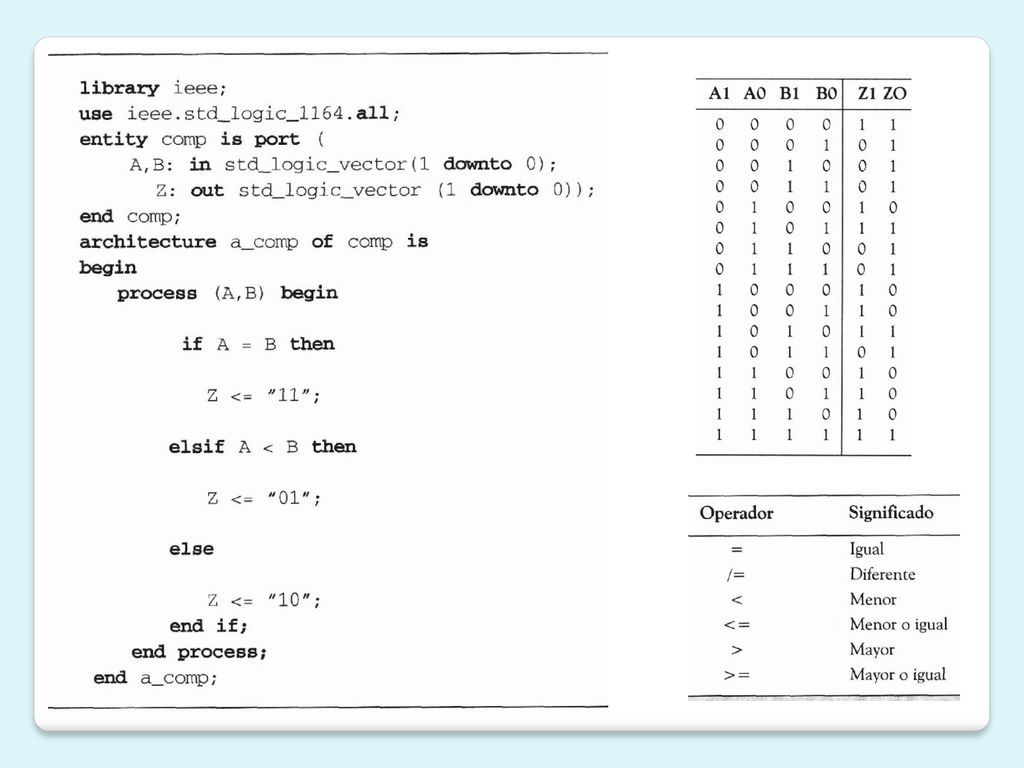

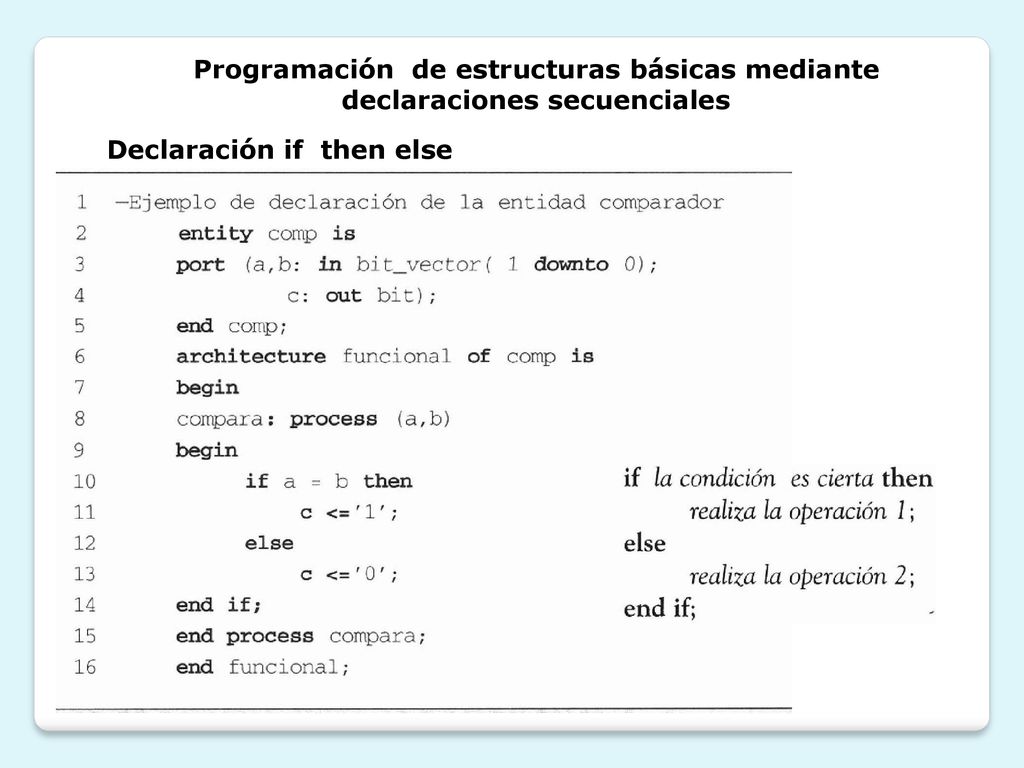

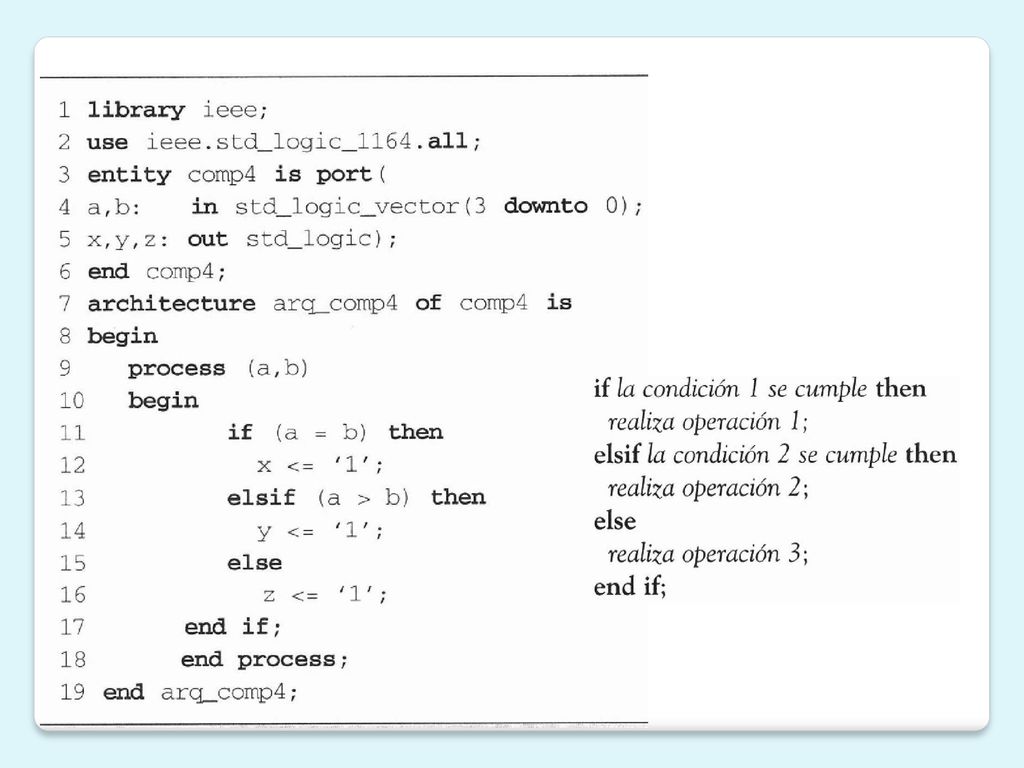

Declaración if then else

8

9

10

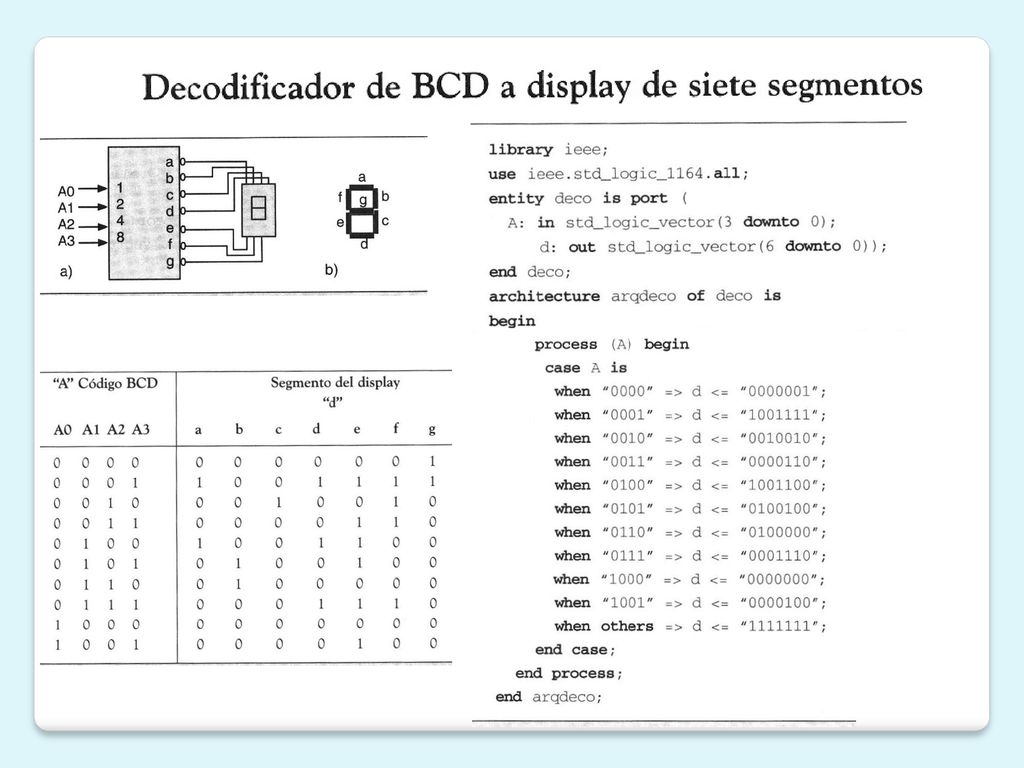

11

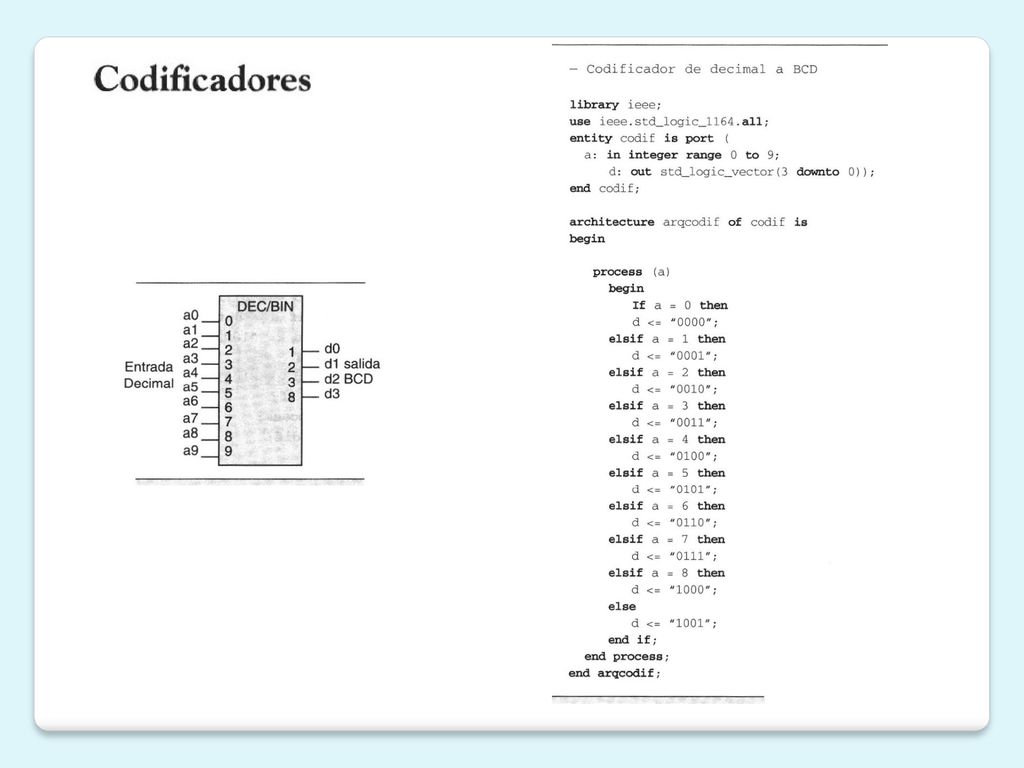

12

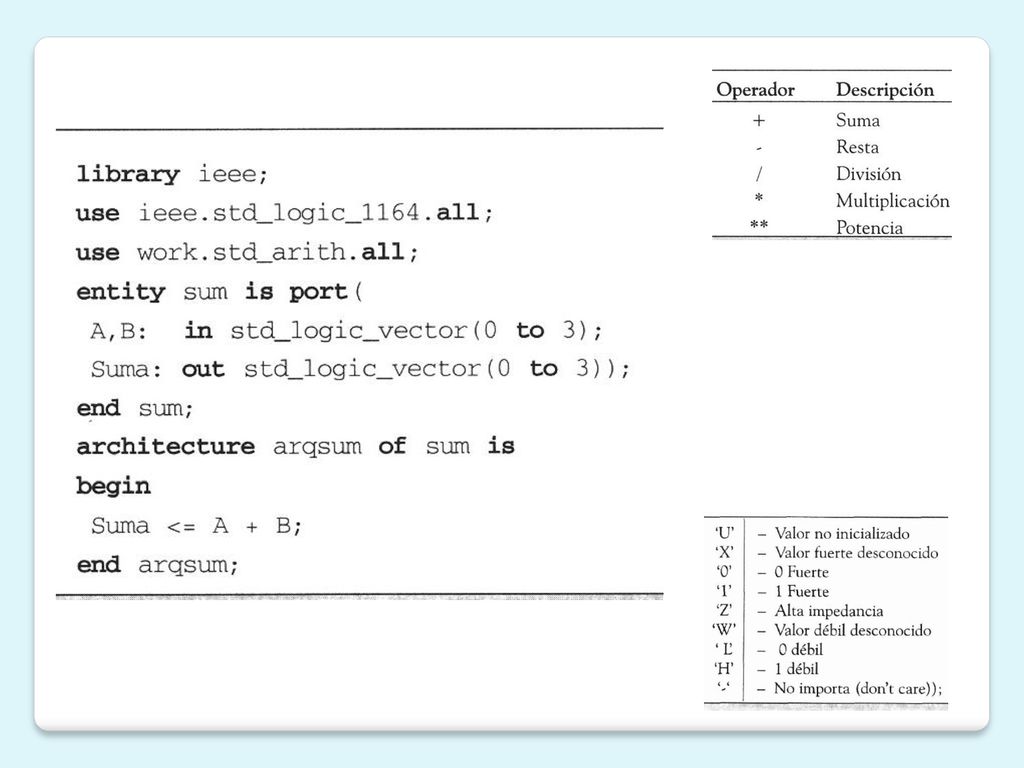

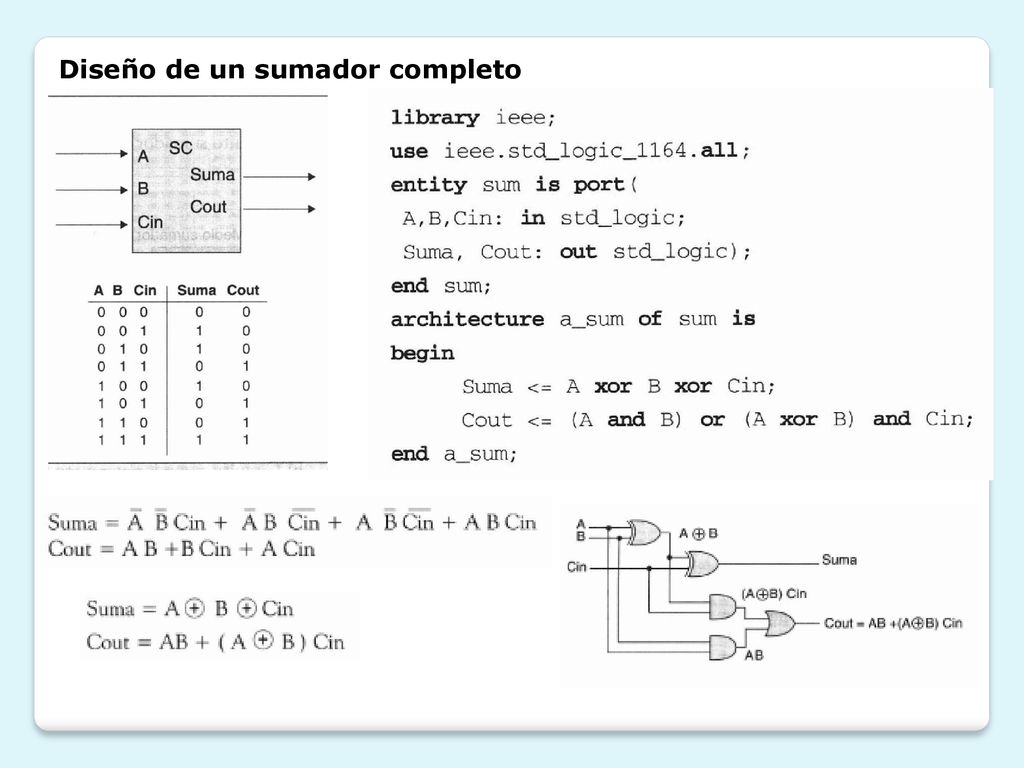

13 Diseño de un sumador completo

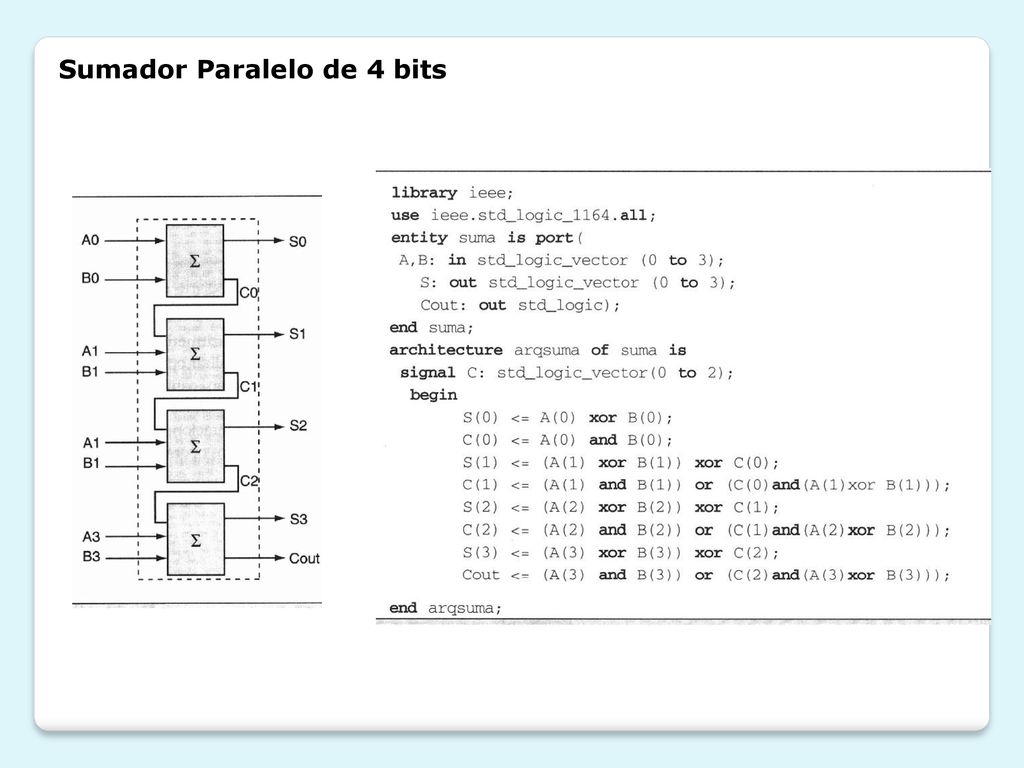

14 Sumador Paralelo de 4 bits
