TOMOGRAFIA COMPUTADORIZADA

Presentación del tema: "TOMOGRAFIA COMPUTADORIZADA"— Transcripción de la presentación:

1 TOMOGRAFIA COMPUTADORIZADA
Juan Colón Santiago Jetsan Sanyet Carrasquillo Joel Hernandez Rosario

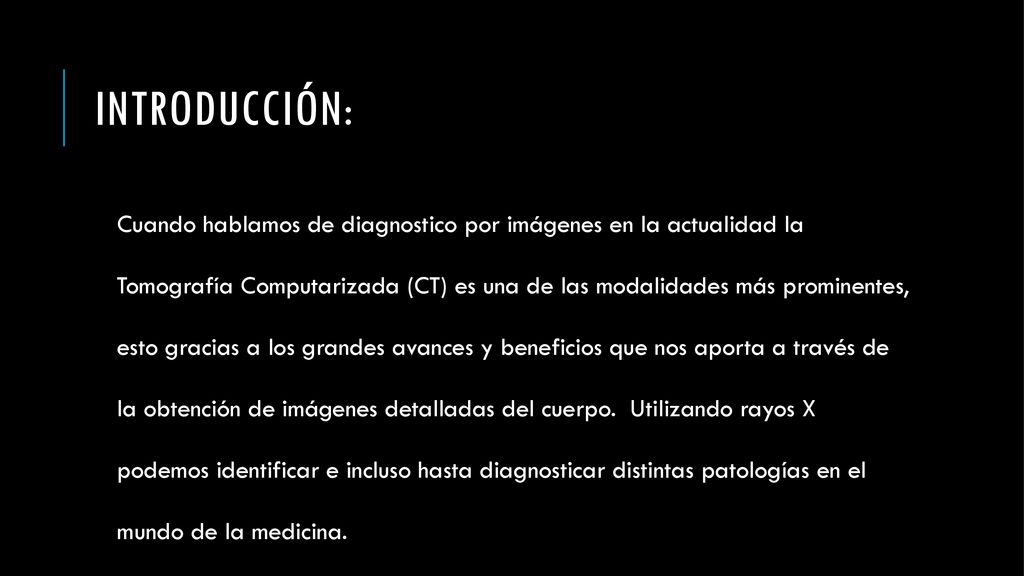

2 Introducción: Cuando hablamos de diagnostico por imágenes en la actualidad la Tomografía Computarizada (CT) es una de las modalidades más prominentes, esto gracias a los grandes avances y beneficios que nos aporta a través de la obtención de imágenes detalladas del cuerpo. Utilizando rayos X podemos identificar e incluso hasta diagnosticar distintas patologías en el mundo de la medicina.

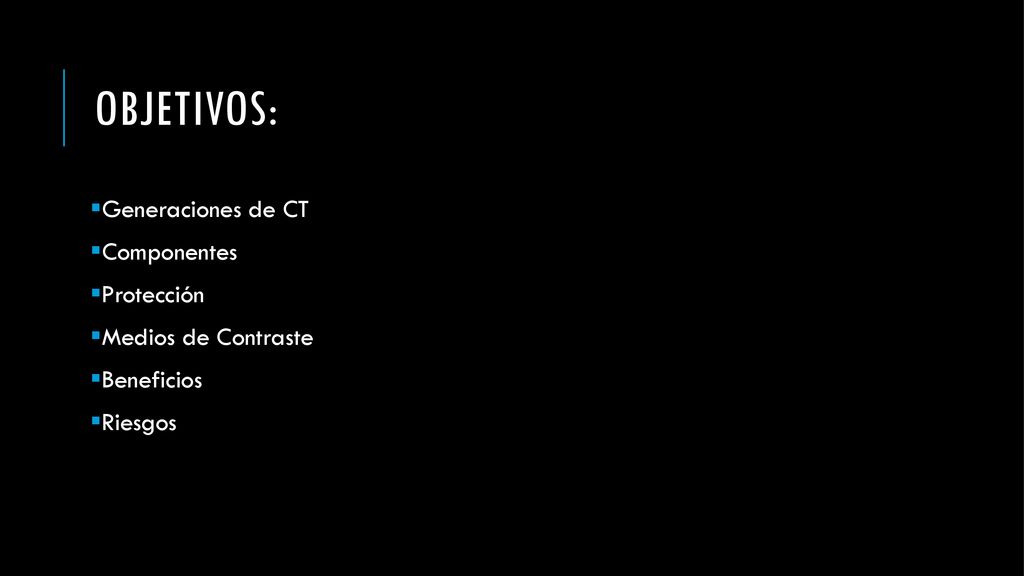

3 Objetivos: Generaciones de CT Componentes Protección
Medios de Contraste Beneficios Riesgos

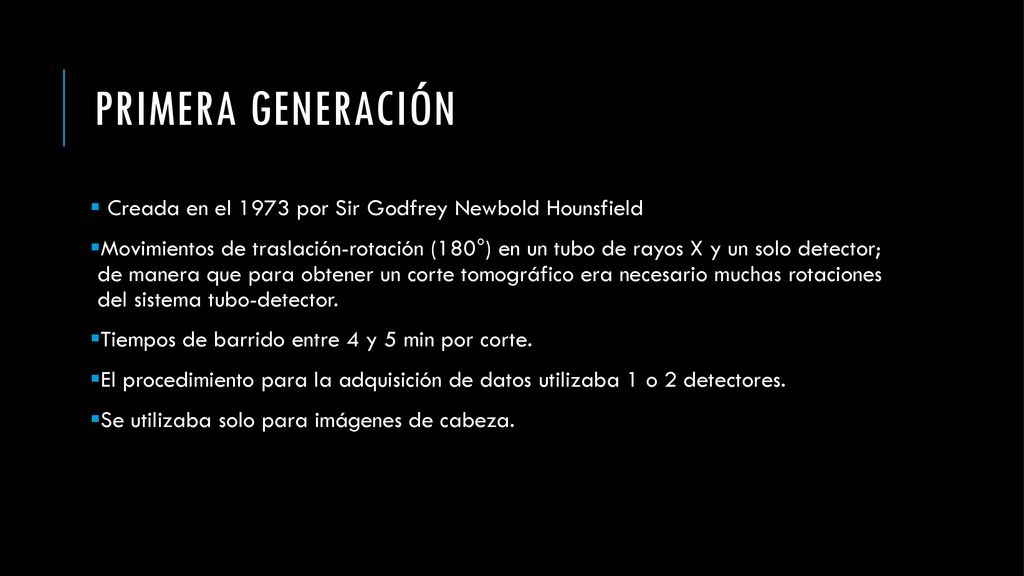

4 Primera Generación Creada en el 1973 por Sir Godfrey Newbold Hounsfield Movimientos de traslación-rotación (180°) en un tubo de rayos X y un solo detector; de manera que para obtener un corte tomográfico era necesario muchas rotaciones del sistema tubo-detector. Tiempos de barrido entre 4 y 5 min por corte. El procedimiento para la adquisición de datos utilizaba 1 o 2 detectores. Se utilizaba solo para imágenes de cabeza.

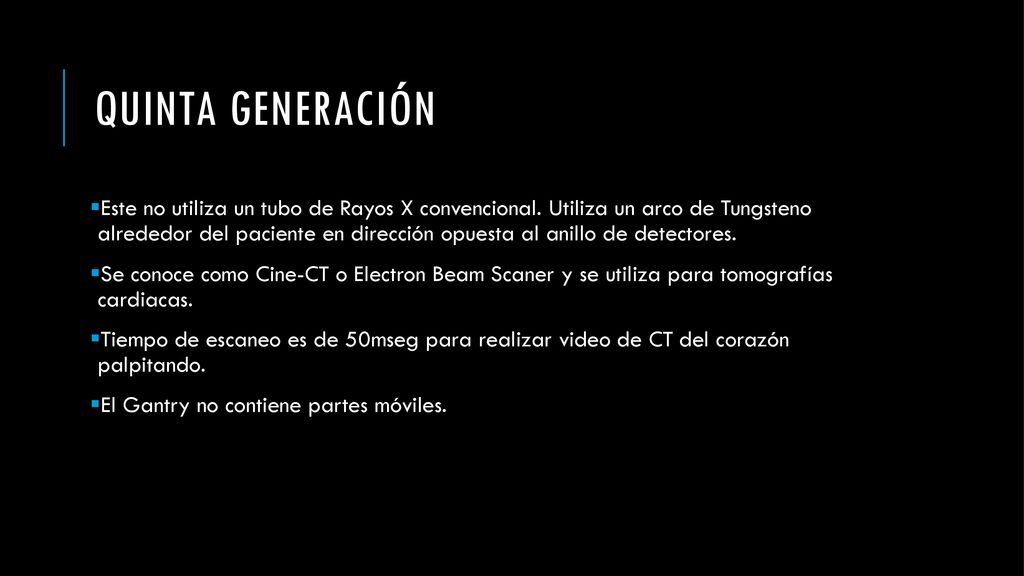

5 Quinta generación Este no utiliza un tubo de Rayos X convencional. Utiliza un arco de Tungsteno alrededor del paciente en dirección opuesta al anillo de detectores. Se conoce como Cine-CT o Electron Beam Scaner y se utiliza para tomografías cardiacas. Tiempo de escaneo es de 50mseg para realizar video de CT del corazón palpitando. El Gantry no contiene partes móviles.

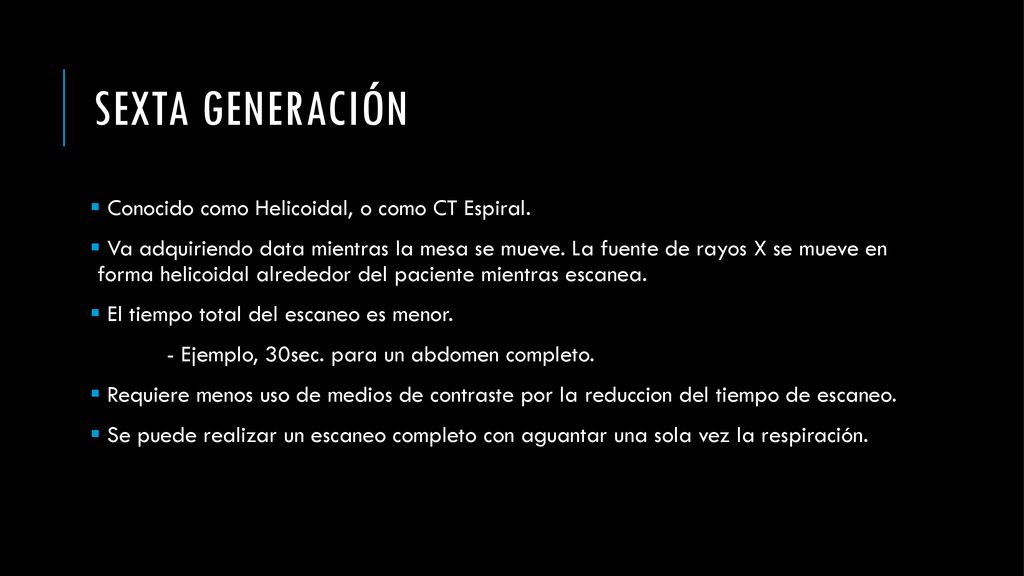

6 Sexta generación Conocido como Helicoidal, o como CT Espiral.
Va adquiriendo data mientras la mesa se mueve. La fuente de rayos X se mueve en forma helicoidal alrededor del paciente mientras escanea. El tiempo total del escaneo es menor. - Ejemplo, 30sec. para un abdomen completo. Requiere menos uso de medios de contraste por la reduccion del tiempo de escaneo. Se puede realizar un escaneo completo con aguantar una sola vez la respiración.

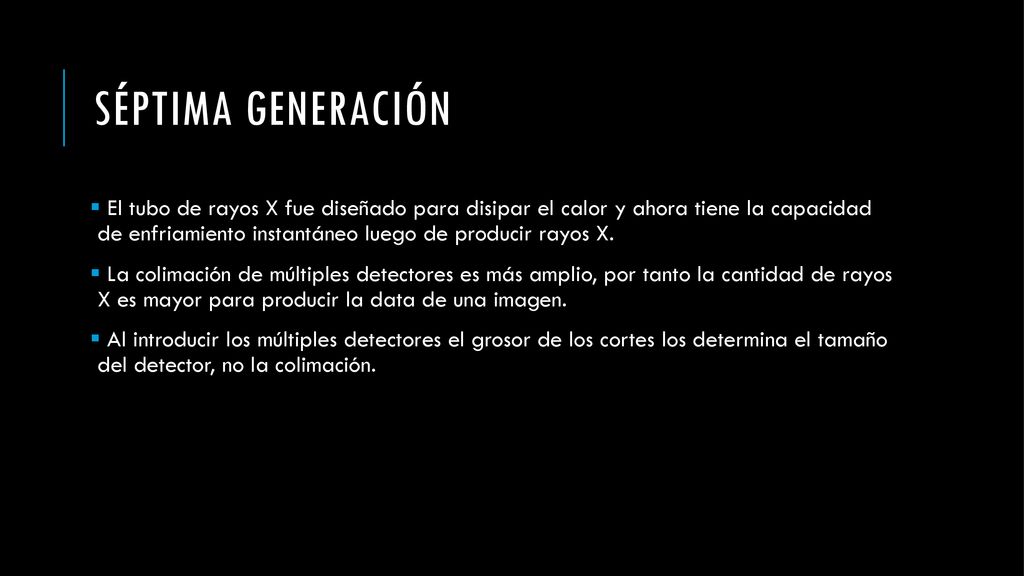

7 Séptima generación El tubo de rayos X fue diseñado para disipar el calor y ahora tiene la capacidad de enfriamiento instantáneo luego de producir rayos X. La colimación de múltiples detectores es más amplio, por tanto la cantidad de rayos X es mayor para producir la data de una imagen. Al introducir los múltiples detectores el grosor de los cortes los determina el tamaño del detector, no la colimación.

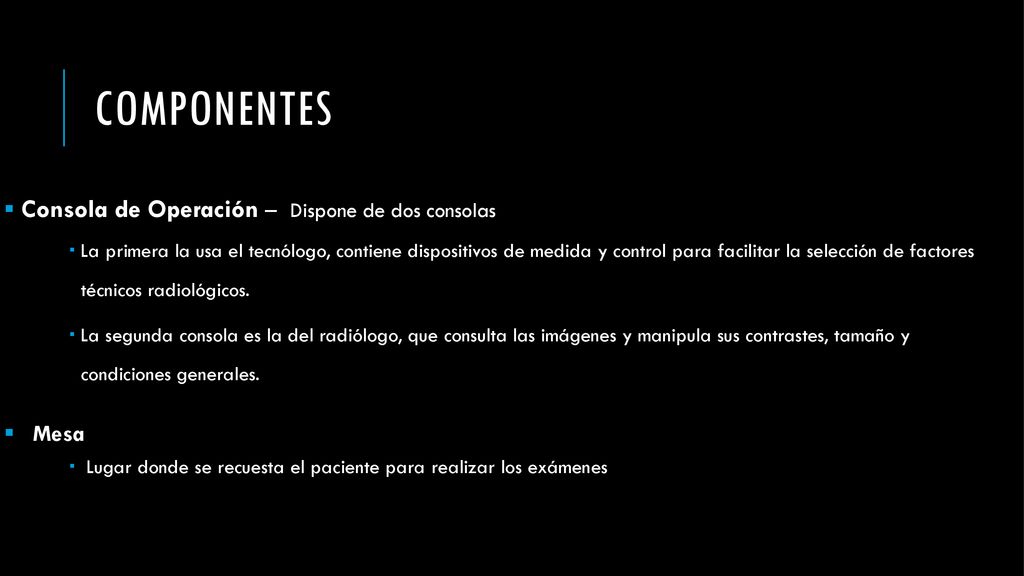

8 Componentes Consola de Operación – Dispone de dos consolas Mesa
La primera la usa el tecnólogo, contiene dispositivos de medida y control para facilitar la selección de factores técnicos radiológicos. La segunda consola es la del radiólogo, que consulta las imágenes y manipula sus contrastes, tamaño y condiciones generales. Mesa Lugar donde se recuesta el paciente para realizar los exámenes

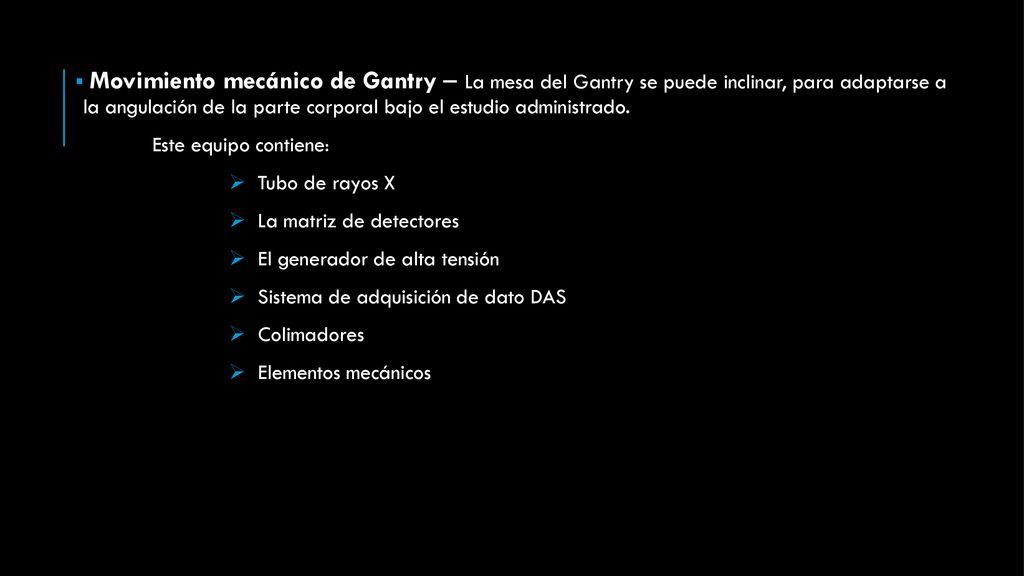

9 La matriz de detectores El generador de alta tensión
Movimiento mecánico de Gantry – La mesa del Gantry se puede inclinar, para adaptarse a la angulación de la parte corporal bajo el estudio administrado. Este equipo contiene: Tubo de rayos X La matriz de detectores El generador de alta tensión Sistema de adquisición de dato DAS Colimadores Elementos mecánicos

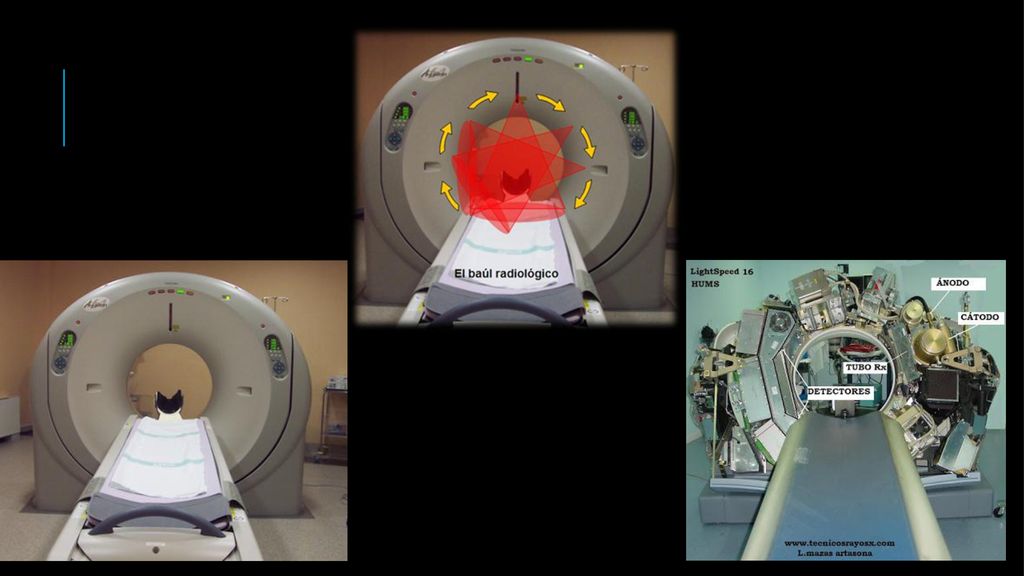

10

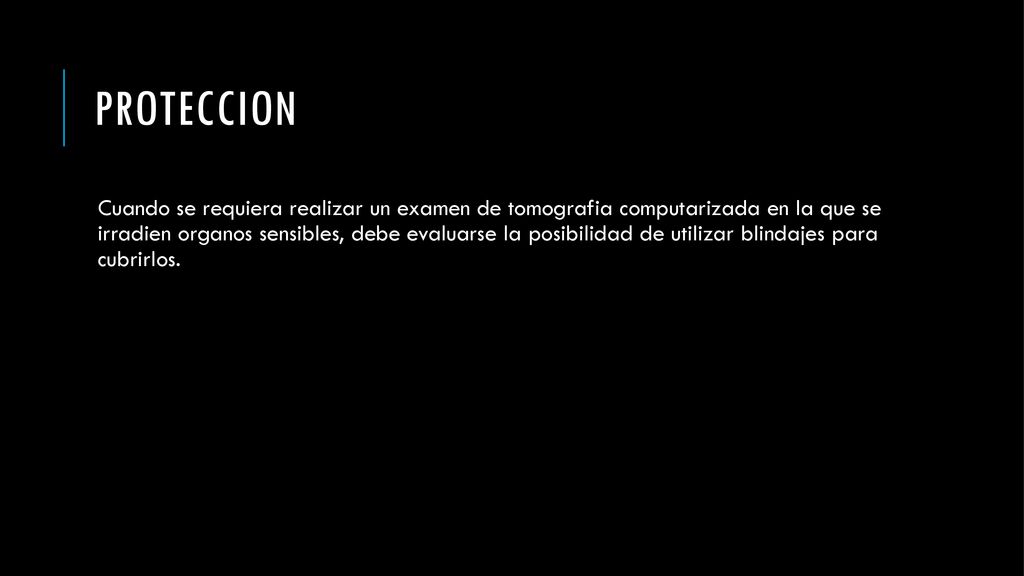

11 Proteccion Cuando se requiera realizar un examen de tomografia computarizada en la que se irradien organos sensibles, debe evaluarse la posibilidad de utilizar blindajes para cubrirlos.

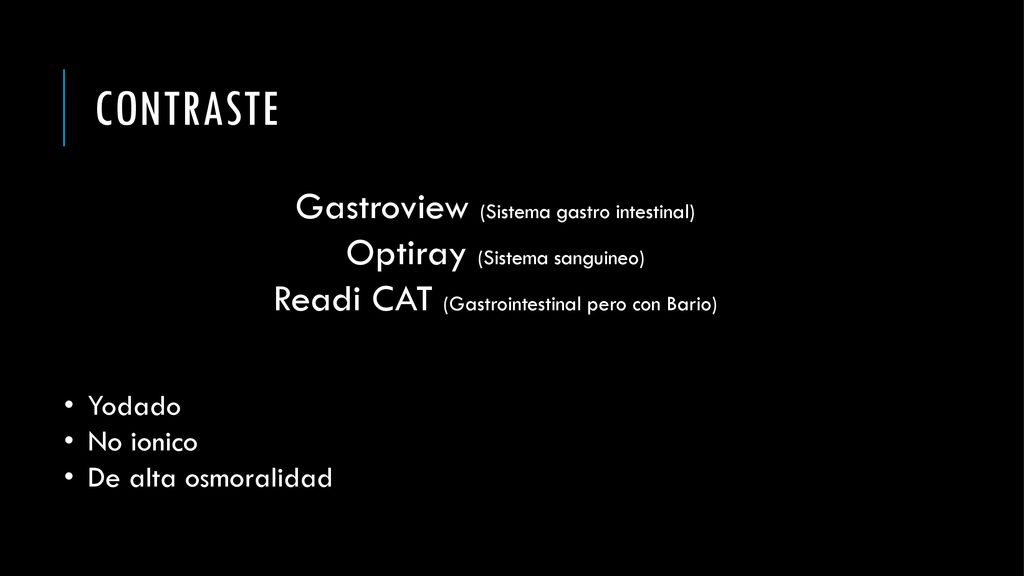

12 contraste Gastroview (Sistema gastro intestinal)
Optiray (Sistema sanguineo) Readi CAT (Gastrointestinal pero con Bario) Yodado No ionico De alta osmoralidad

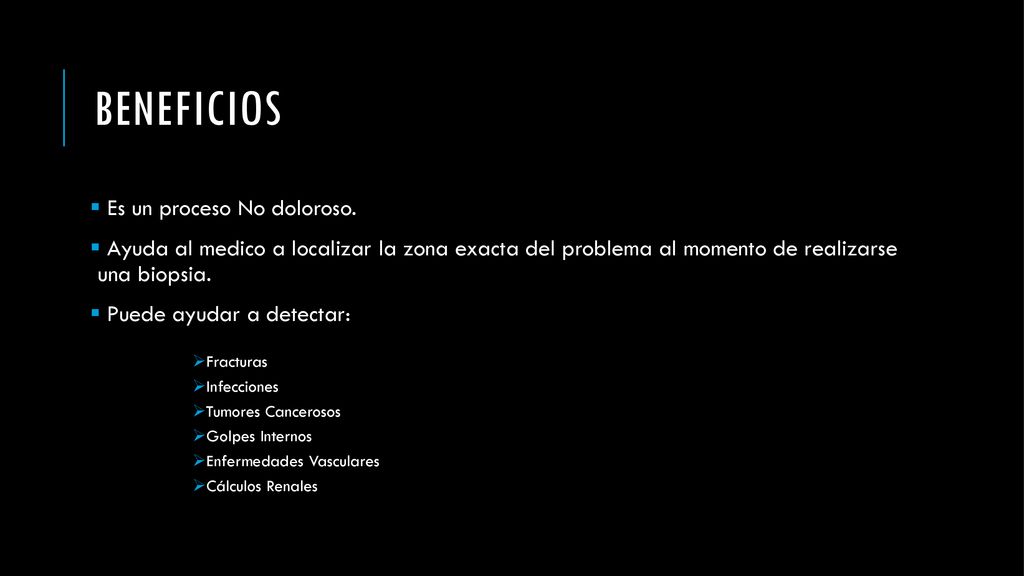

13 Beneficios Es un proceso No doloroso.
Ayuda al medico a localizar la zona exacta del problema al momento de realizarse una biopsia. Puede ayudar a detectar: Fracturas Infecciones Tumores Cancerosos Golpes Internos Enfermedades Vasculares Cálculos Renales

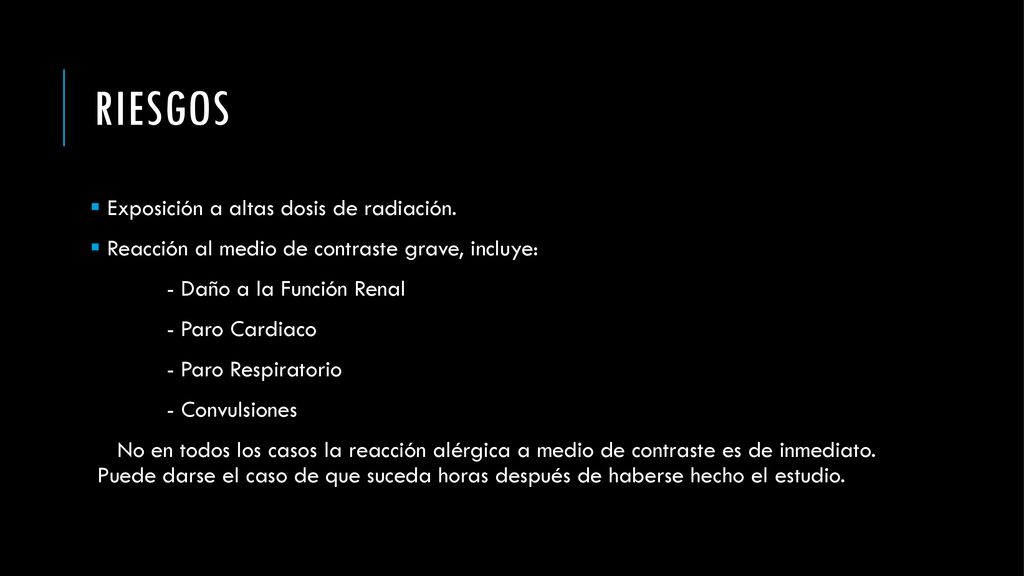

14 riesgos Exposición a altas dosis de radiación.
Reacción al medio de contraste grave, incluye: - Daño a la Función Renal - Paro Cardiaco - Paro Respiratorio - Convulsiones No en todos los casos la reacción alérgica a medio de contraste es de inmediato. Puede darse el caso de que suceda horas después de haberse hecho el estudio.

15

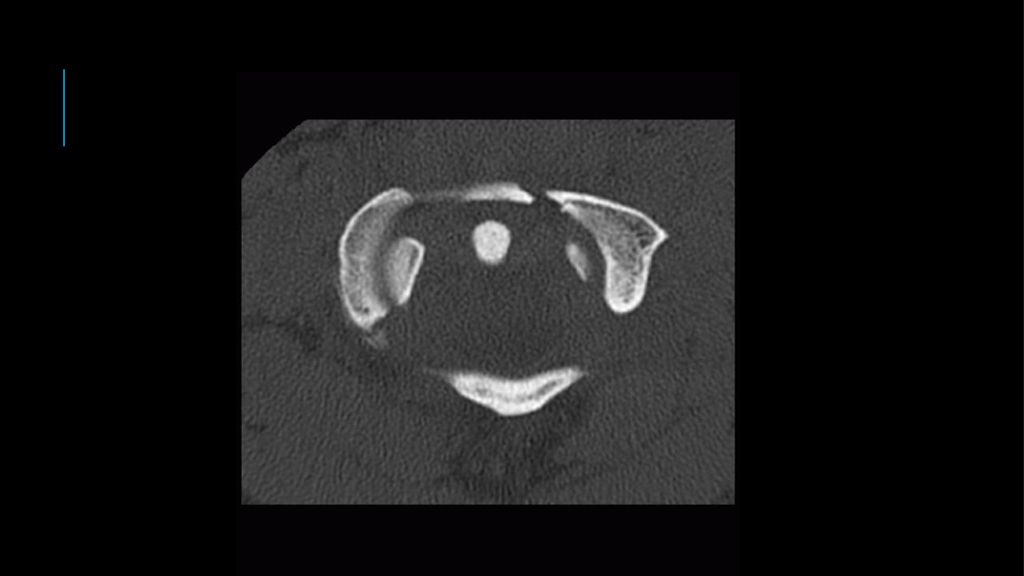

16

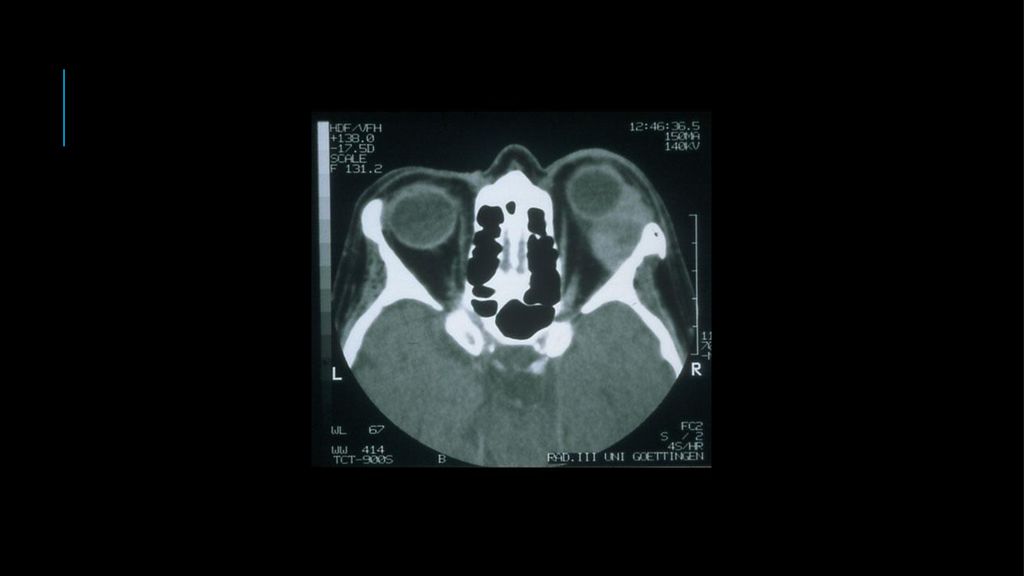

17

18

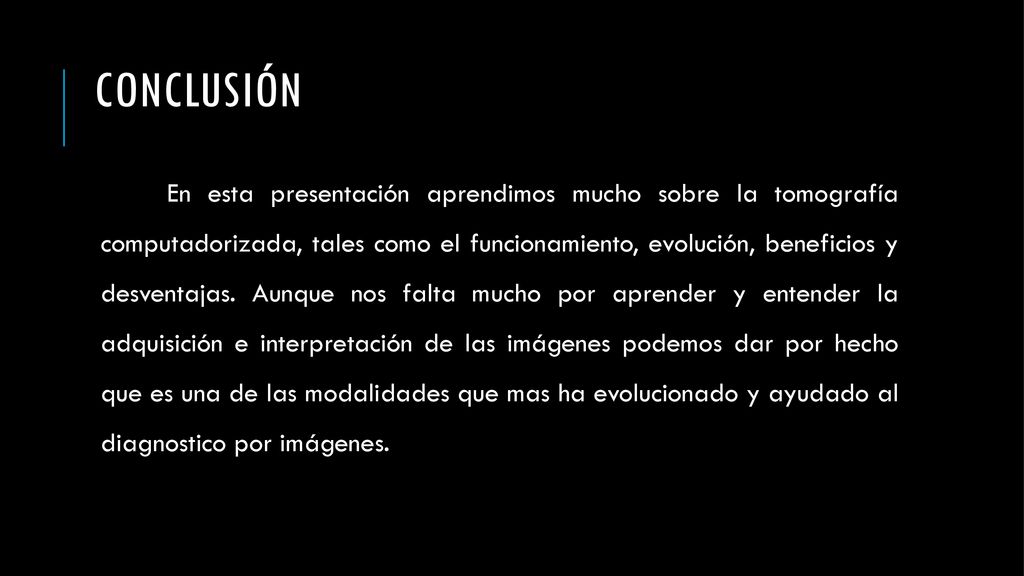

19 Conclusión En esta presentación aprendimos mucho sobre la tomografía computadorizada, tales como el funcionamiento, evolución, beneficios y desventajas. Aunque nos falta mucho por aprender y entender la adquisición e interpretación de las imágenes podemos dar por hecho que es una de las modalidades que mas ha evolucionado y ayudado al diagnostico por imágenes.
