1 Estructura bidimensional de los RNA de transferencia

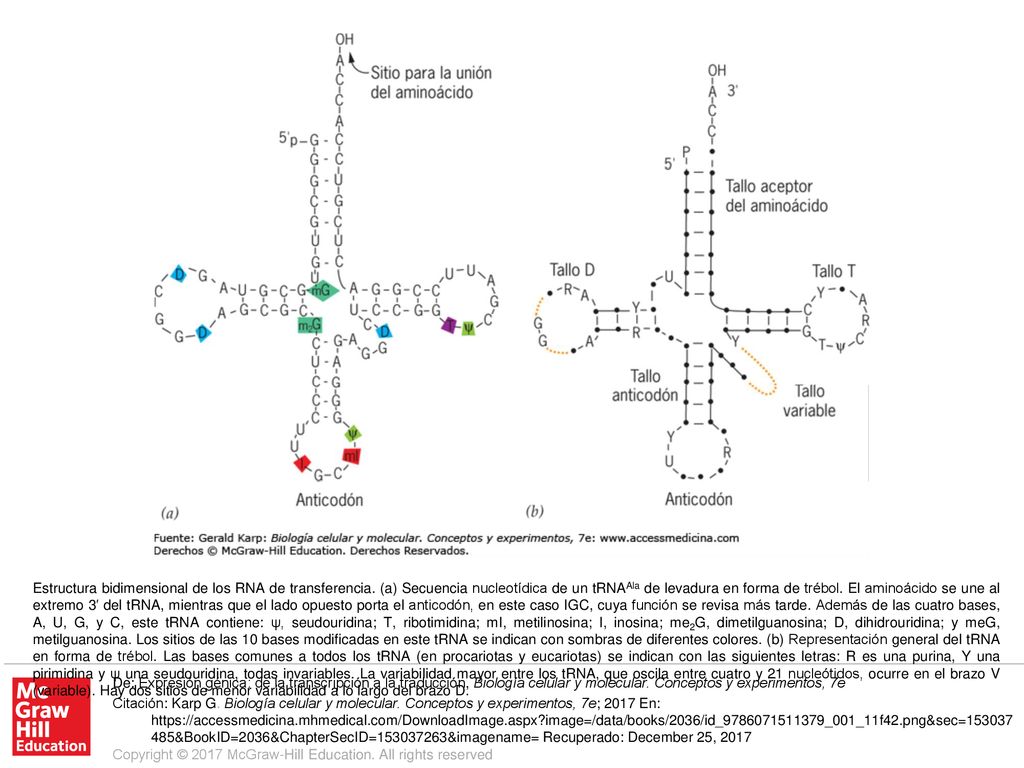

Estructura bidimensional de los RNA de transferencia. (a) Secuencia nucleotídica de un tRNAAla de levadura en forma de trébol. El aminoácido se une al extremo 3′ del tRNA, mientras que el lado opuesto porta el anticodón, en este caso IGC, cuya función se revisa más tarde. Además de las cuatro bases, A, U, G, y C, este tRNA contiene: ψ, seudouridina; T, ribotimidina; mI, metilinosina; I, inosina; me2G, dimetilguanosina; D, dihidrouridina; y meG, metilguanosina. Los sitios de las 10 bases modificadas en este tRNA se indican con sombras de diferentes colores. (b) Representación general del tRNA en forma de trébol. Las bases comunes a todos los tRNA (en procariotas y eucariotas) se indican con las siguientes letras: R es una purina, Y una pirimidina y ψ una seudouridina, todas invariables. La variabilidad mayor entre los tRNA, que oscila entre cuatro y 21 nucleótidos, ocurre en el brazo V (variable). Hay dos sitios de menor variabilidad a lo largo del brazo D. De: Expresión génica: de la transcripción a la traducción, Biología celular y molecular. Conceptos y experimentos, 7e Citación: Karp G. Biología celular y molecular. Conceptos y experimentos, 7e; 2017 En: Recuperado: December 25, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
