WIZARD SETUP XVR (Configuración fácil paso a paso “Asistida”)

Presentación del tema: "WIZARD SETUP XVR (Configuración fácil paso a paso “Asistida”)"— Transcripción de la presentación:

1 WIZARD SETUP XVR (Configuración fácil paso a paso “Asistida”)
Ingeniería - DAHUA COLOMBIA

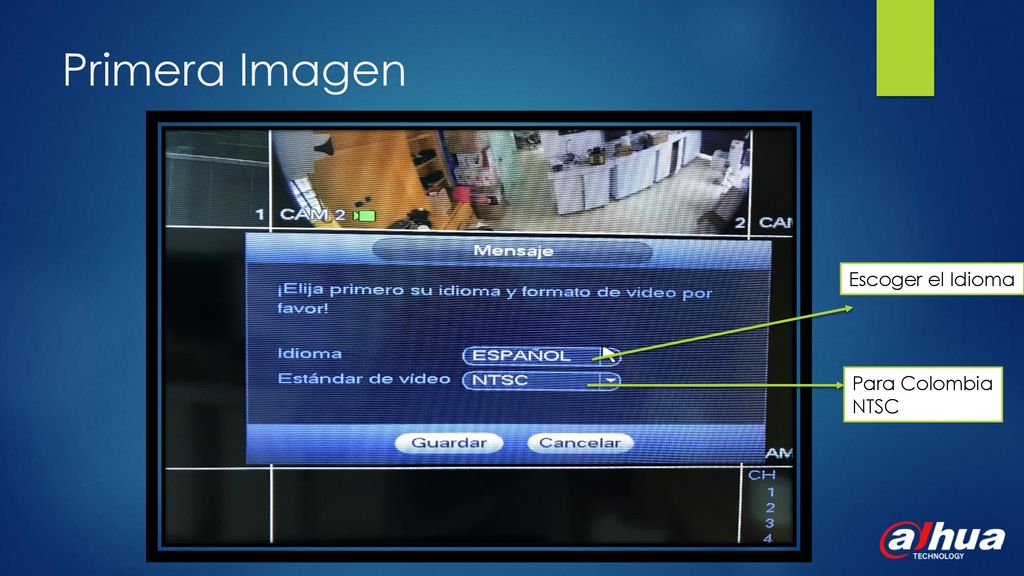

2 Primera Imagen Escoger el Idioma Para Colombia NTSC

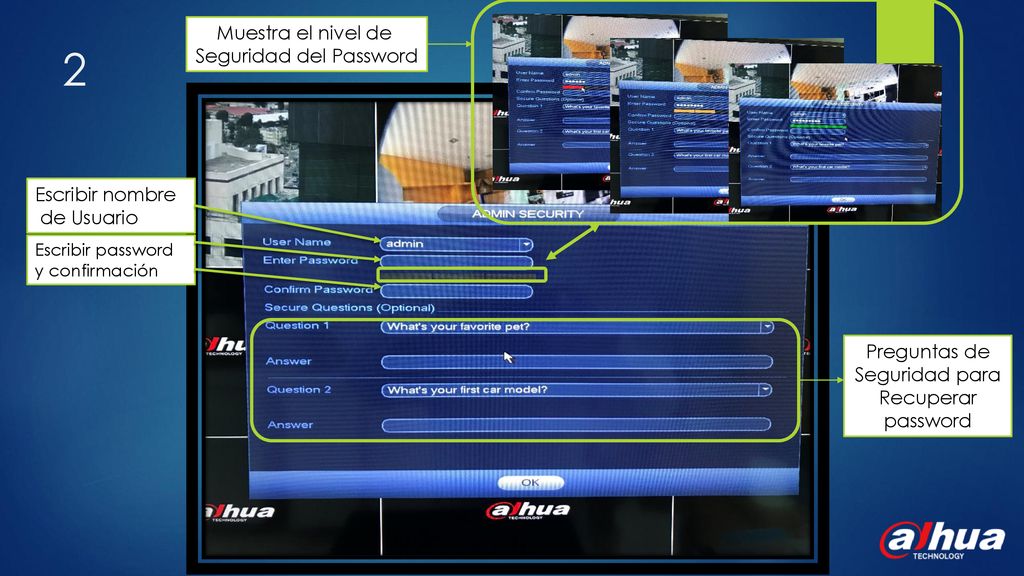

3 Seguridad del Password
Muestra el nivel de Seguridad del Password 2 Escribir nombre de Usuario Escribir password y confirmación Preguntas de Seguridad para Recuperar password

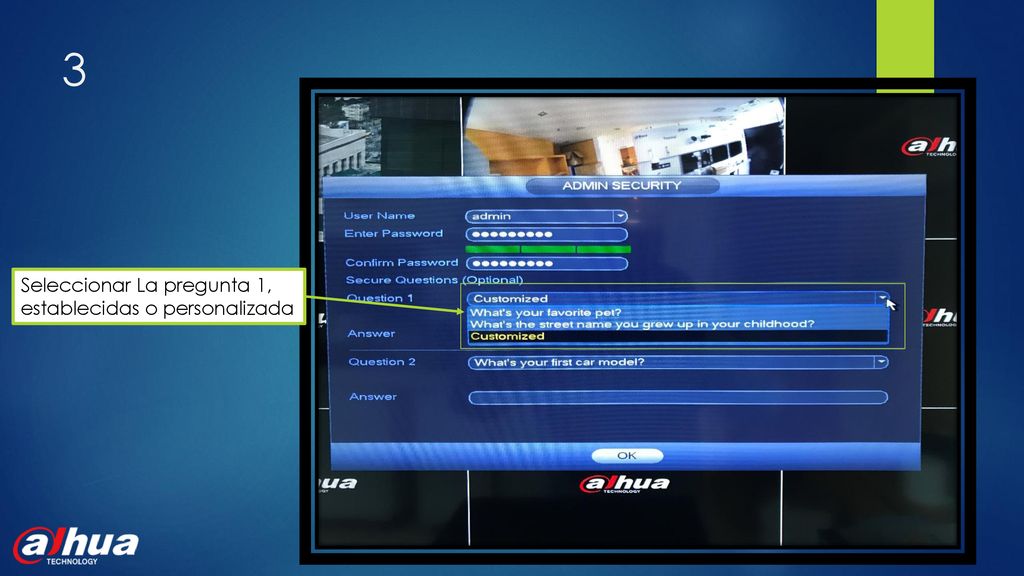

4 3 Seleccionar La pregunta 1, establecidas o personalizada

5 4 Este ejemplo, personalizada

6 5 Pregunta 2, Este ejemplo, ¿Cual es El modelo de su primer carro?

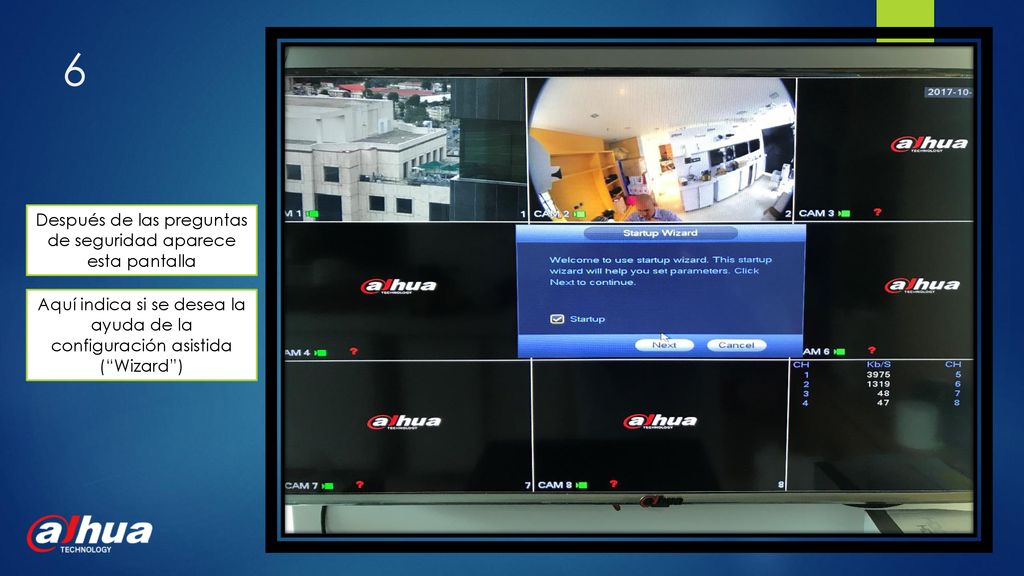

7 6 Después de las preguntas de seguridad aparece esta pantalla
Aquí indica si se desea la ayuda de la configuración asistida (“Wizard”)

8 7 Al iniciar la configuración asistida solicita el usuario y el password ya ingresado

9 Configuración General

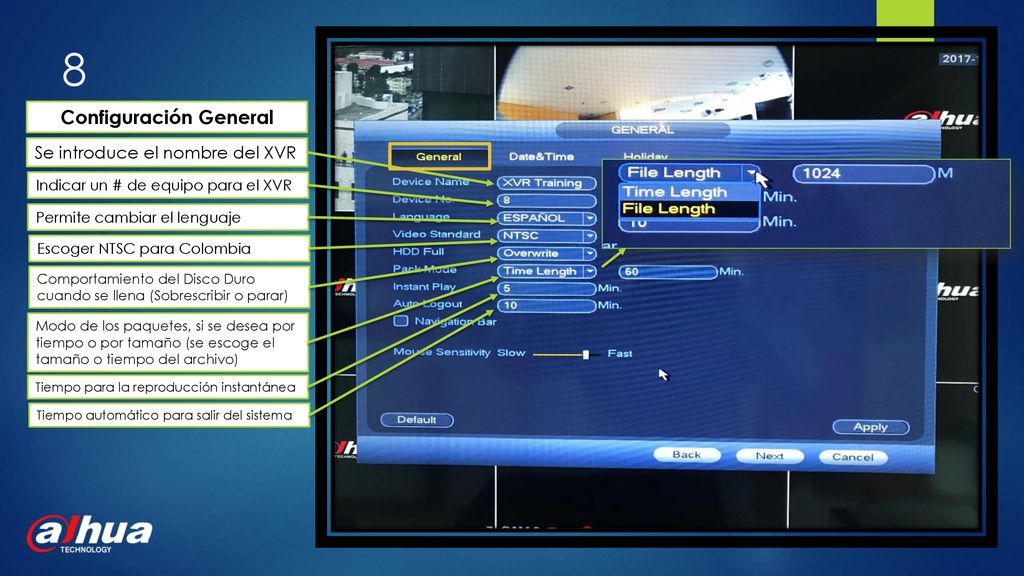

8 Configuración General Se introduce el nombre del XVR Indicar un # de equipo para el XVR Permite cambiar el lenguaje Escoger NTSC para Colombia Comportamiento del Disco Duro cuando se llena (Sobrescribir o parar) Modo de los paquetes, si se desea por tiempo o por tamaño (se escoge el tamaño o tiempo del archivo) Tiempo para la reproducción instantánea Tiempo automático para salir del sistema

10 Habilita o deshabilita esta

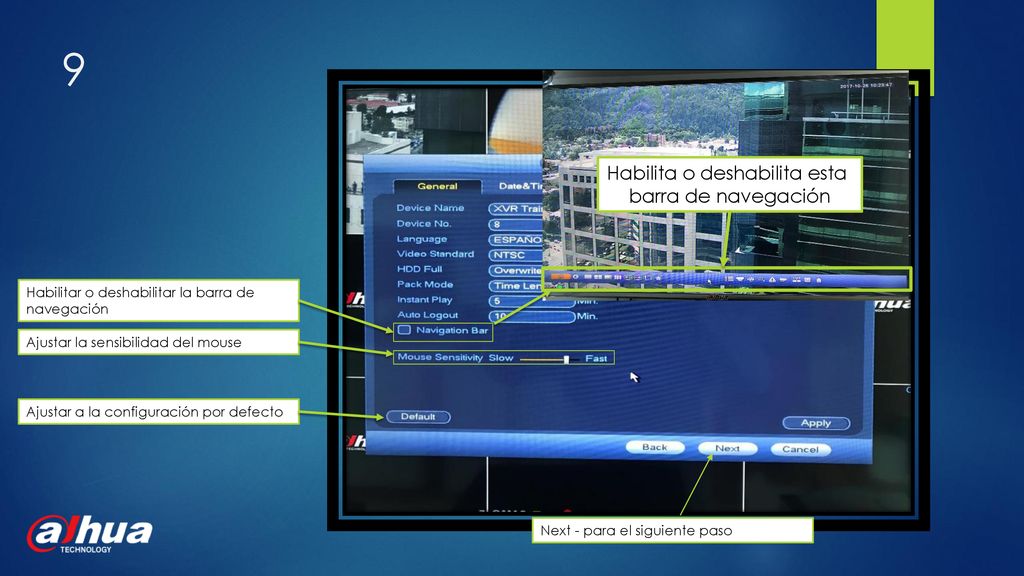

9 Habilita o deshabilita esta barra de navegación Habilitar o deshabilitar la barra de navegación Ajustar la sensibilidad del mouse Ajustar a la configuración por defecto Next - para el siguiente paso

11 Configuración Fecha y Hora

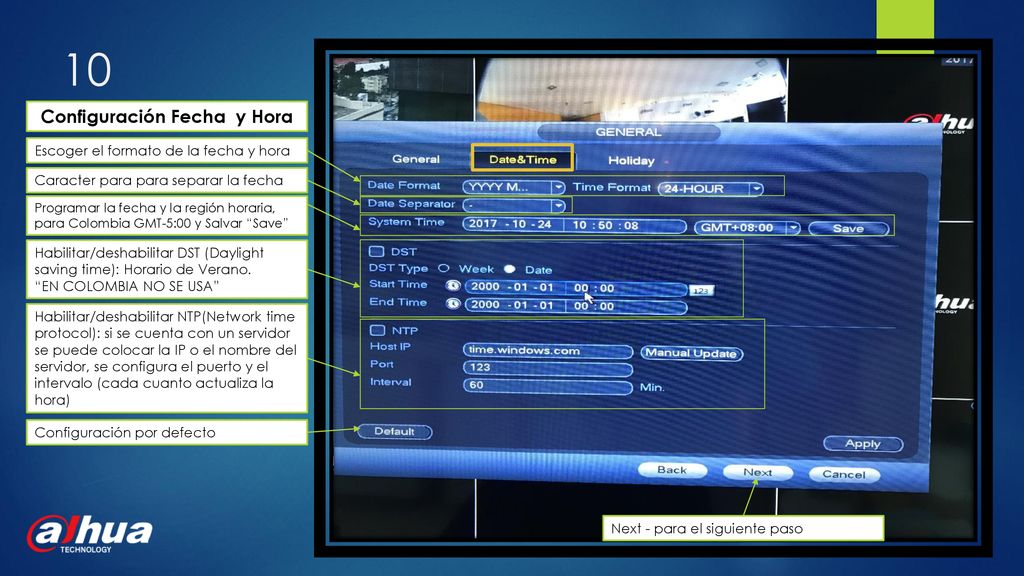

10 Configuración Fecha y Hora Escoger el formato de la fecha y hora Caracter para para separar la fecha Programar la fecha y la región horaria, para Colombia GMT-5:00 y Salvar “Save” Habilitar/deshabilitar DST (Daylight saving time): Horario de Verano. “EN COLOMBIA NO SE USA” Habilitar/deshabilitar NTP(Network time protocol): si se cuenta con un servidor se puede colocar la IP o el nombre del servidor, se configura el puerto y el intervalo (cada cuanto actualiza la hora) Configuración por defecto Next - para el siguiente paso

12 Configuración vacaciones –festivos

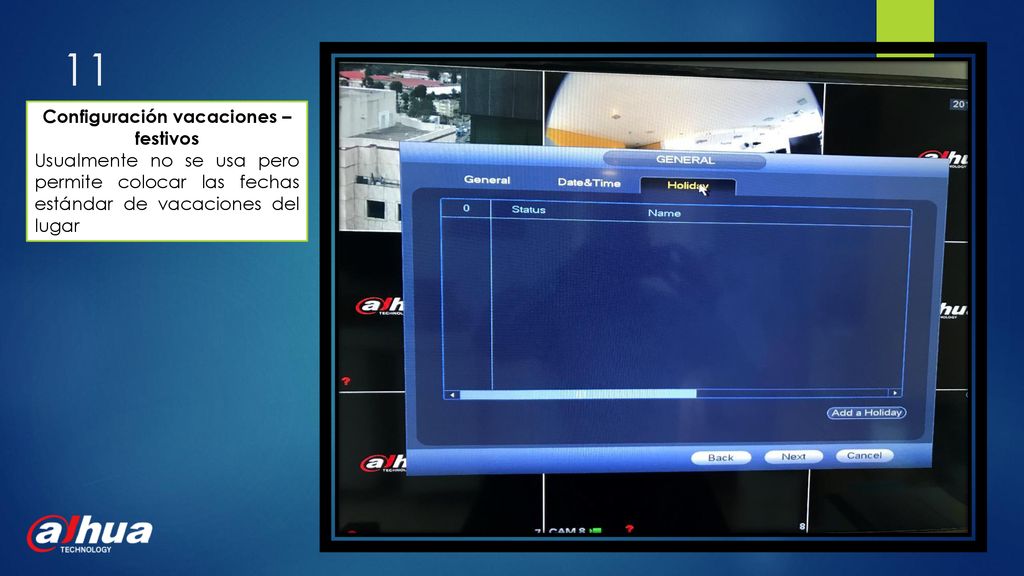

11 Configuración vacaciones –festivos Usualmente no se usa pero permite colocar las fechas estándar de vacaciones del lugar

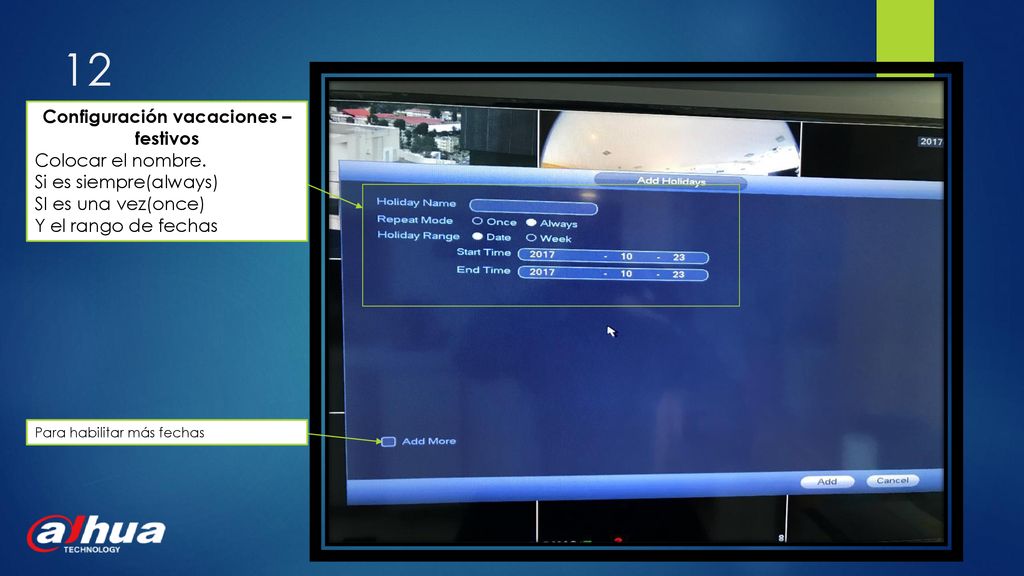

13 Configuración vacaciones –festivos
12 Configuración vacaciones –festivos Colocar el nombre. Si es siempre(always) SI es una vez(once) Y el rango de fechas Para habilitar más fechas

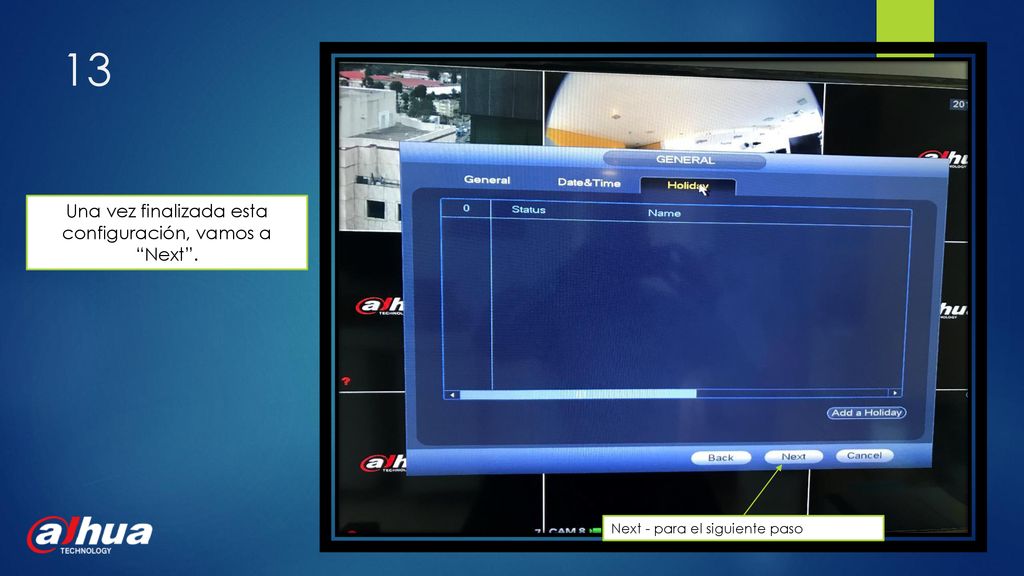

14 Una vez finalizada esta configuración, vamos a “Next”.
13 Una vez finalizada esta configuración, vamos a “Next”. Next - para el siguiente paso

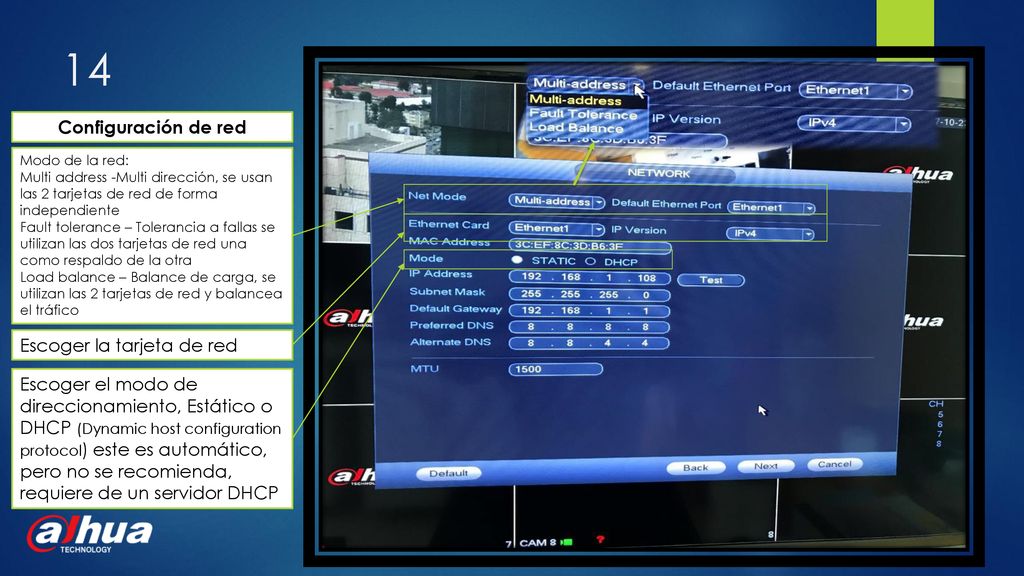

15 14 Configuración de red Escoger la tarjeta de red
Modo de la red: Multi address -Multi dirección, se usan las 2 tarjetas de red de forma independiente Fault tolerance – Tolerancia a fallas se utilizan las dos tarjetas de red una como respaldo de la otra Load balance – Balance de carga, se utilizan las 2 tarjetas de red y balancea el tráfico Escoger la tarjeta de red Escoger el modo de direccionamiento, Estático o DHCP (Dynamic host configuration protocol) este es automático, pero no se recomienda, requiere de un servidor DHCP

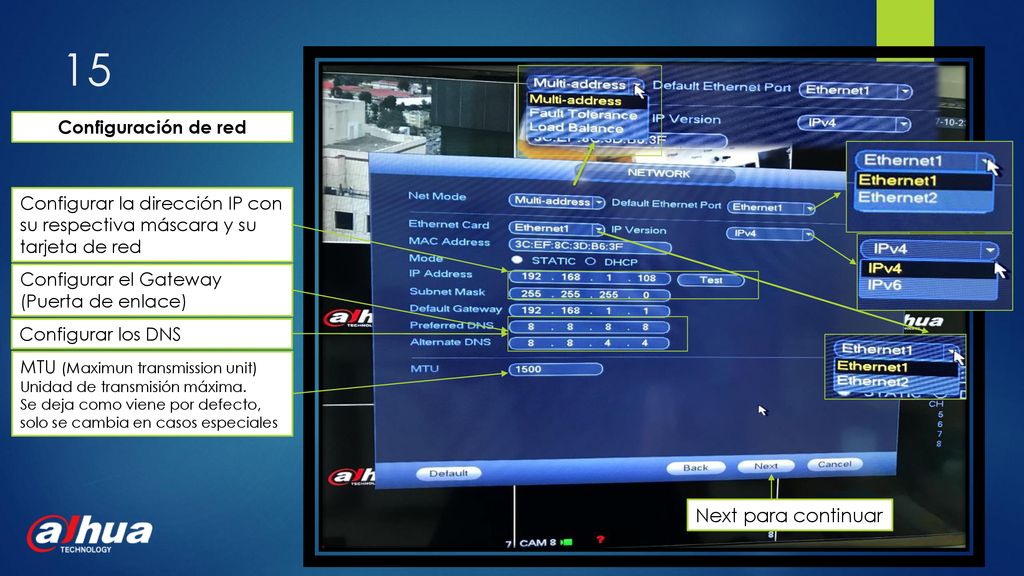

16 15 Next para continuar Configuración de red
Configurar la dirección IP con su respectiva máscara y su tarjeta de red Configurar el Gateway (Puerta de enlace) Configurar los DNS MTU (Maximun transmission unit) Unidad de transmisión máxima. Se deja como viene por defecto, solo se cambia en casos especiales Next para continuar

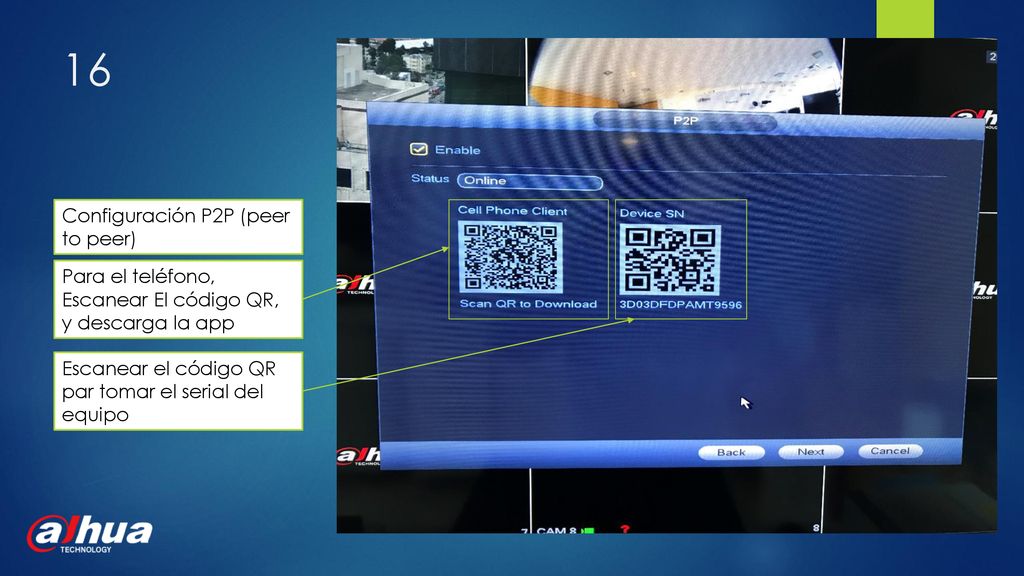

17 16 Configuración P2P (peer to peer)
Para el teléfono, Escanear El código QR, y descarga la app Escanear el código QR par tomar el serial del equipo

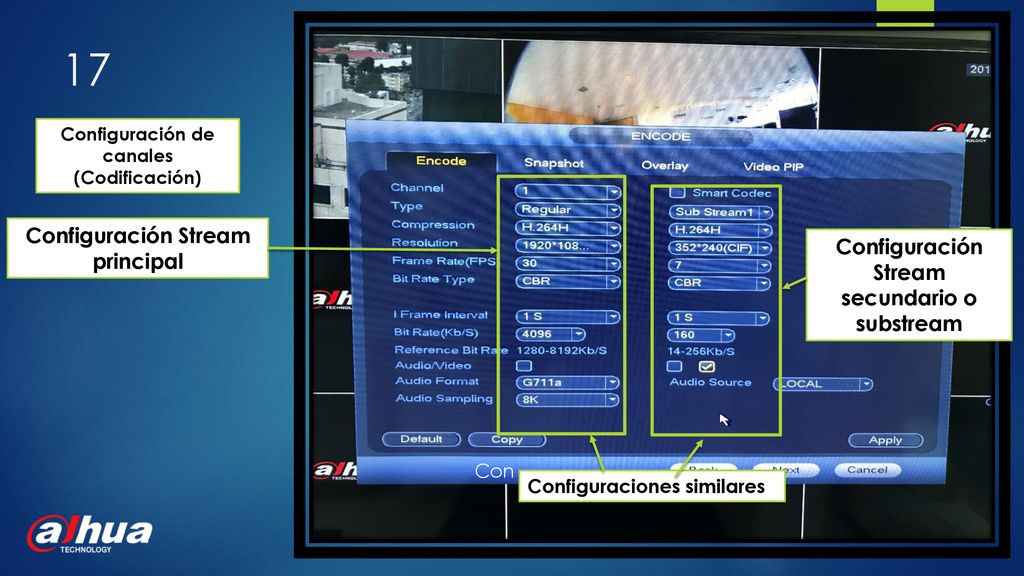

18 17 Configuración Stream principal
Configuración de canales (Codificación) Configuración Stream principal Configuración Stream secundario o substream Con Configuraciones similares

19 Configuración de canales

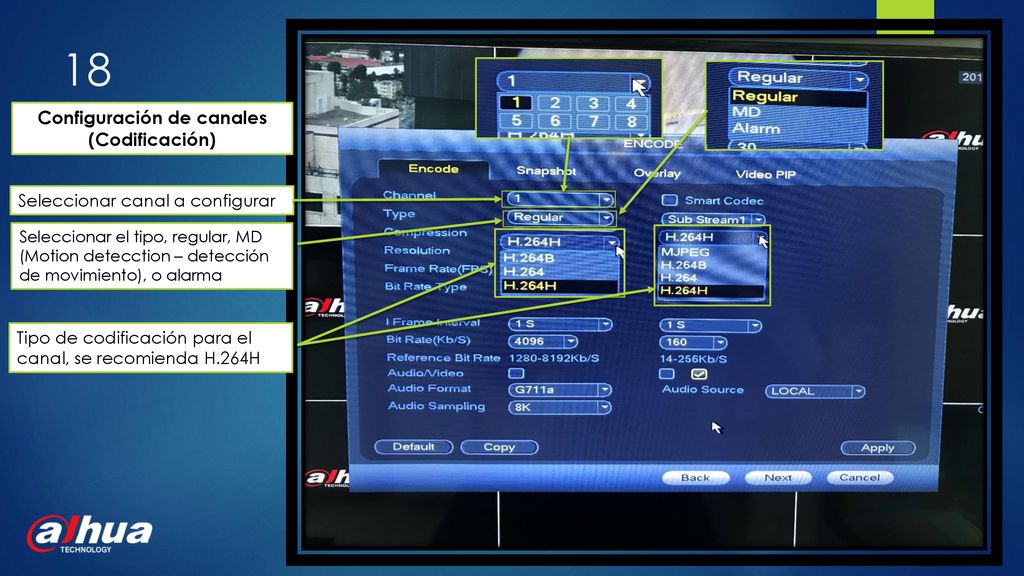

18 Configuración de canales (Codificación) Seleccionar canal a configurar Seleccionar el tipo, regular, MD (Motion detecction – detección de movimiento), o alarma Tipo de codificación para el canal, se recomienda H.264H

20 Configuración de canales

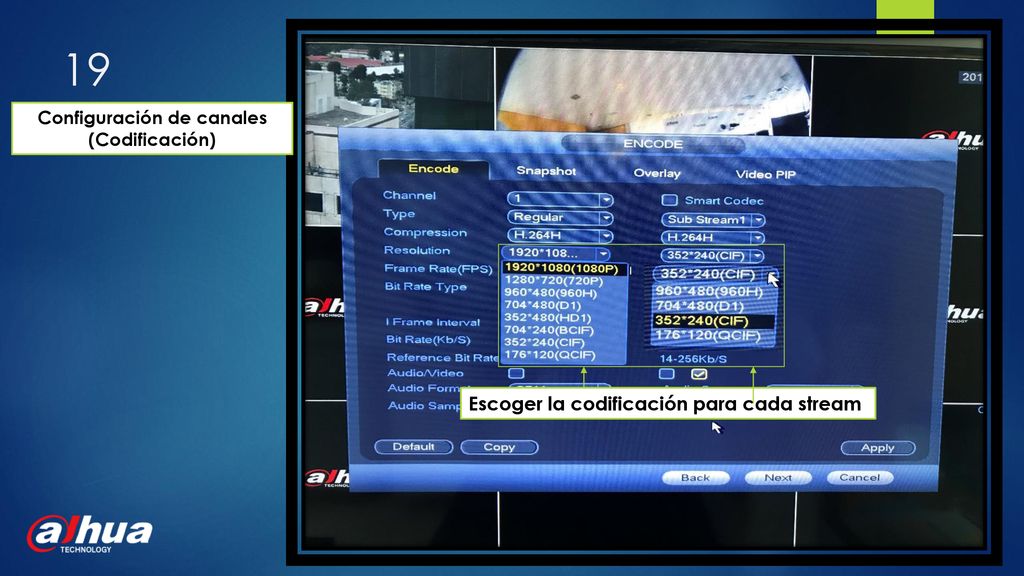

19 Configuración de canales (Codificación) Escoger la codificación para cada stream

21 Configuración de canales

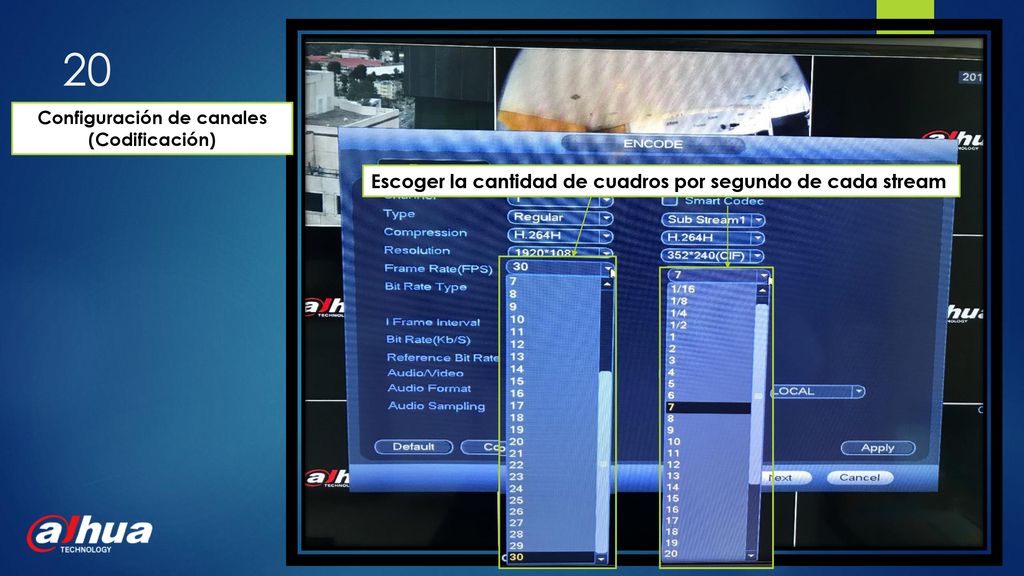

20 Configuración de canales (Codificación) Escoger la cantidad de cuadros por segundo de cada stream

22 Configuración de canales

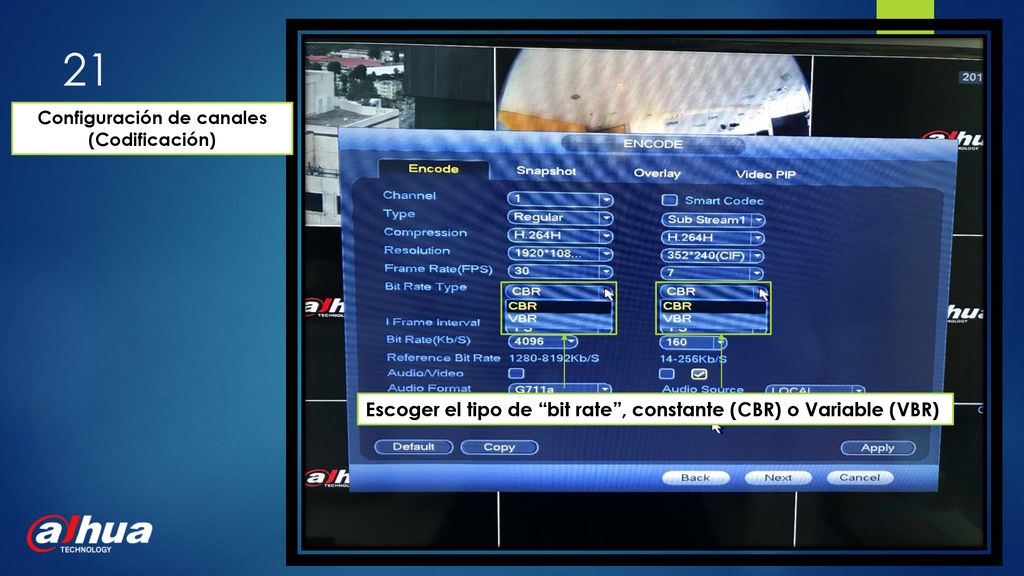

21 Configuración de canales (Codificación) Escoger el tipo de “bit rate”, constante (CBR) o Variable (VBR)

23 21 Escoger la cantidad de infra frames por segundo,
Configuración de canales (Codificación) Escoger la cantidad de infra frames por segundo, Se recomienda dejarlo en 1S

24 21 Escoger la cantidad de infra frames, se recomienda dejarlo en 1S
Configuración de canales (Codificación) Escoger la cantidad de infra frames, se recomienda dejarlo en 1S

25 Configuración de canales Escoger el bit rate por segundo
22 Configuración de canales (Codificación) Escoger el bit rate por segundo objetivo

26 Configuración de canales

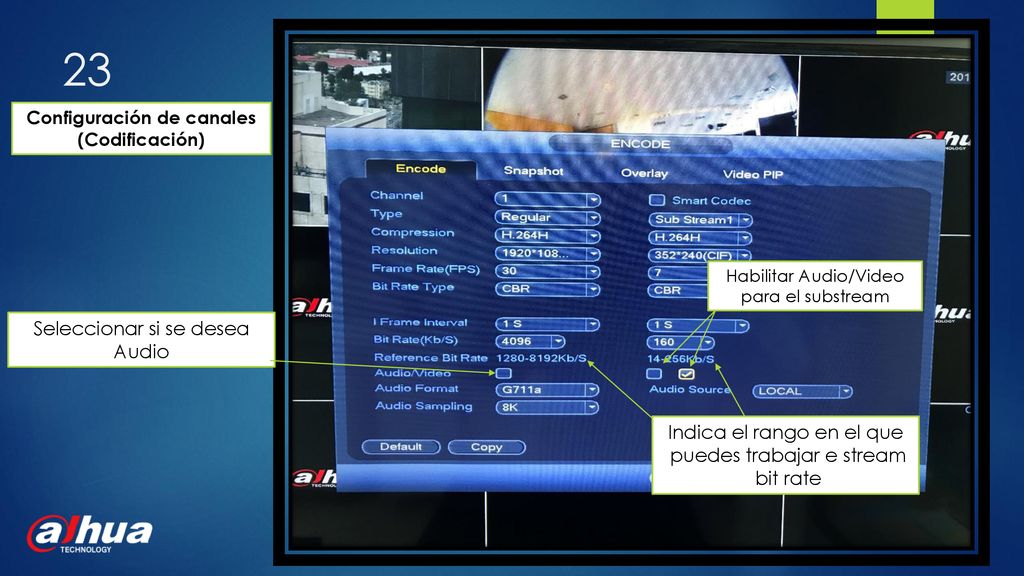

23 Configuración de canales (Codificación) Habilitar Audio/Video para el substream Seleccionar si se desea Audio Indica el rango en el que puedes trabajar e stream bit rate

27 Configuración de canales

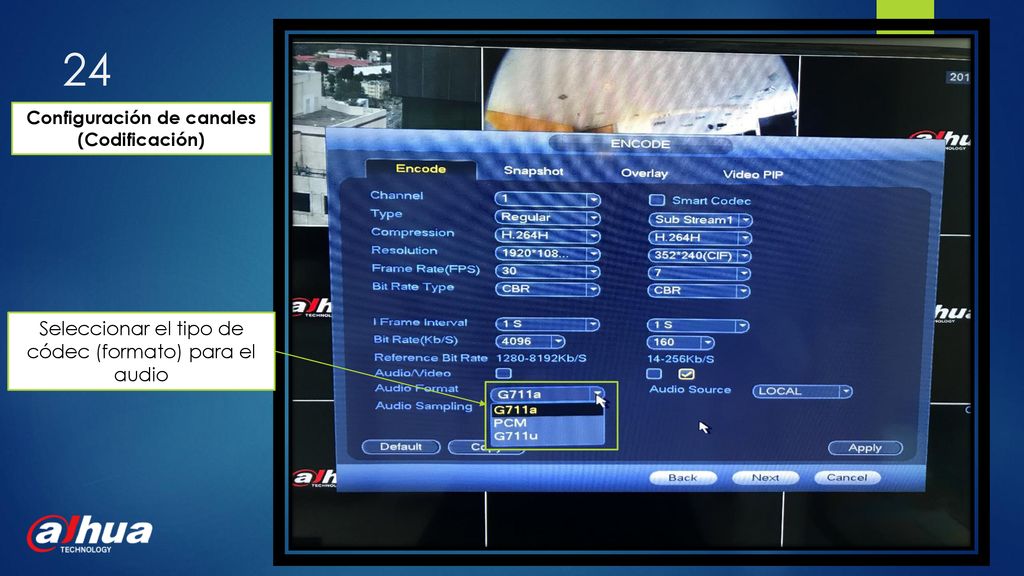

24 Configuración de canales (Codificación) Seleccionar el tipo de códec (formato) para el audio

28 Configuración de canales
25 Configuración de canales (Codificación) Escoger el muestreo para el audio (8k es estándar, 16 K consume el doble pero tiene mejor calidad)

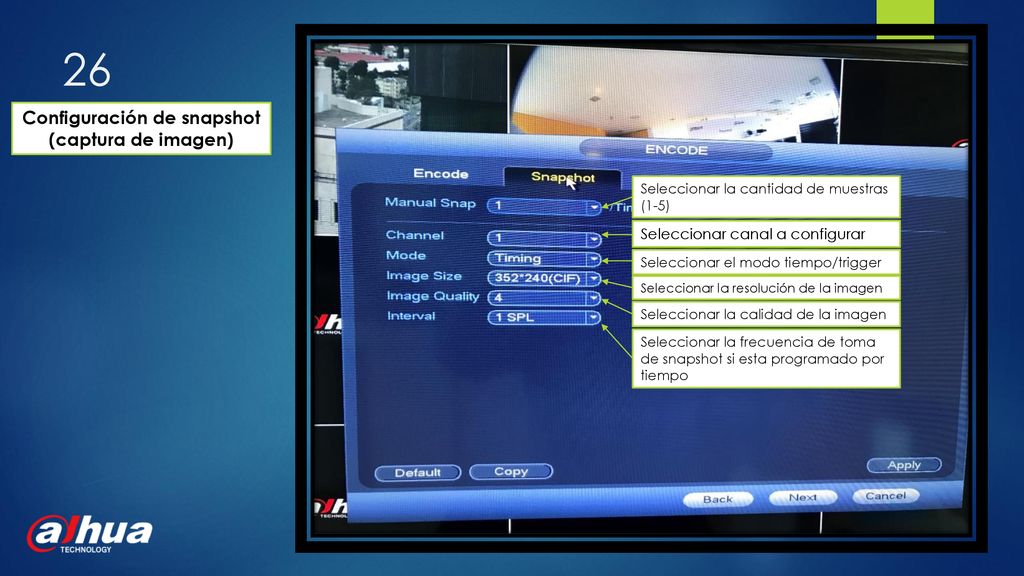

29 Configuración de snapshot
26 Configuración de snapshot (captura de imagen) Seleccionar la cantidad de muestras (1-5) Seleccionar canal a configurar Seleccionar el modo tiempo/trigger Seleccionar la resolución de la imagen Seleccionar la calidad de la imagen Seleccionar la frecuencia de toma de snapshot si esta programado por tiempo

30 Configuración de “Overlay” (Imágenes sobre la imagen del video)

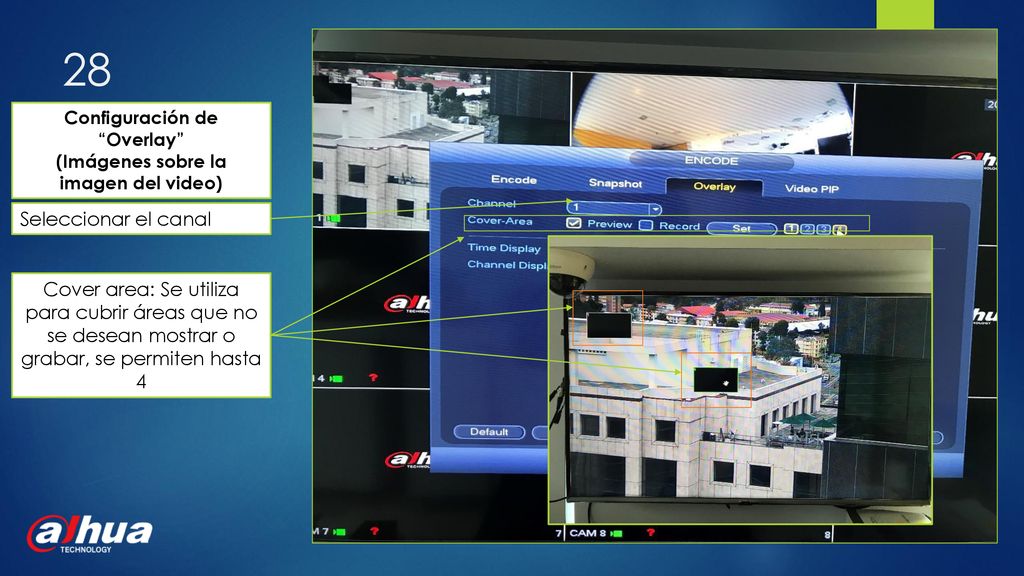

28 Configuración de “Overlay” (Imágenes sobre la imagen del video) Seleccionar el canal Cover area: Se utiliza para cubrir áreas que no se desean mostrar o grabar, se permiten hasta 4

31 Configuración de “Overlay” (Imágenes sobre la imagen del video)

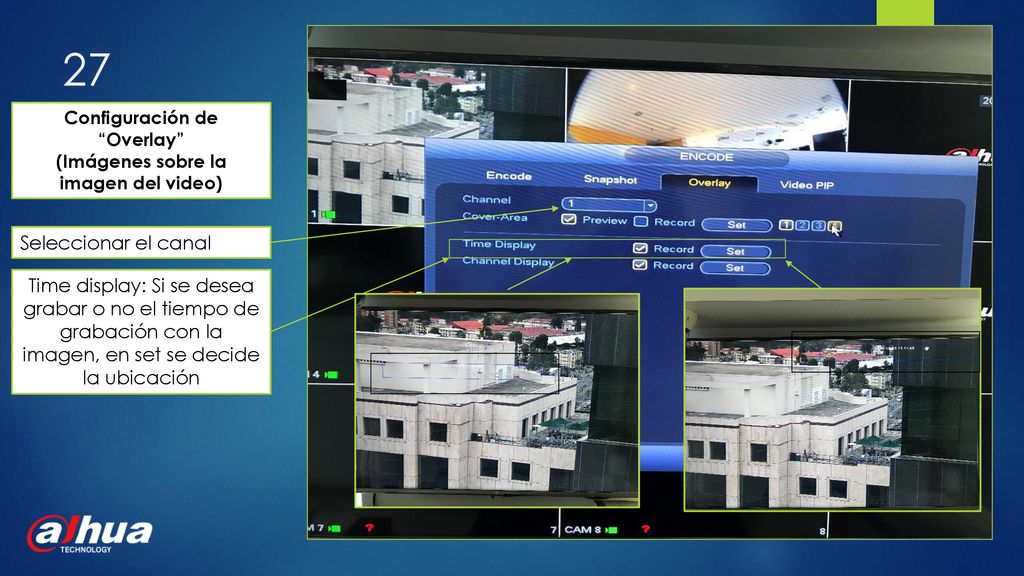

27 Configuración de “Overlay” (Imágenes sobre la imagen del video) Seleccionar el canal Time display: Si se desea grabar o no el tiempo de grabación con la imagen, en set se decide la ubicación

32 Configuración de “Overlay” (Imágenes sobre la imagen del video)

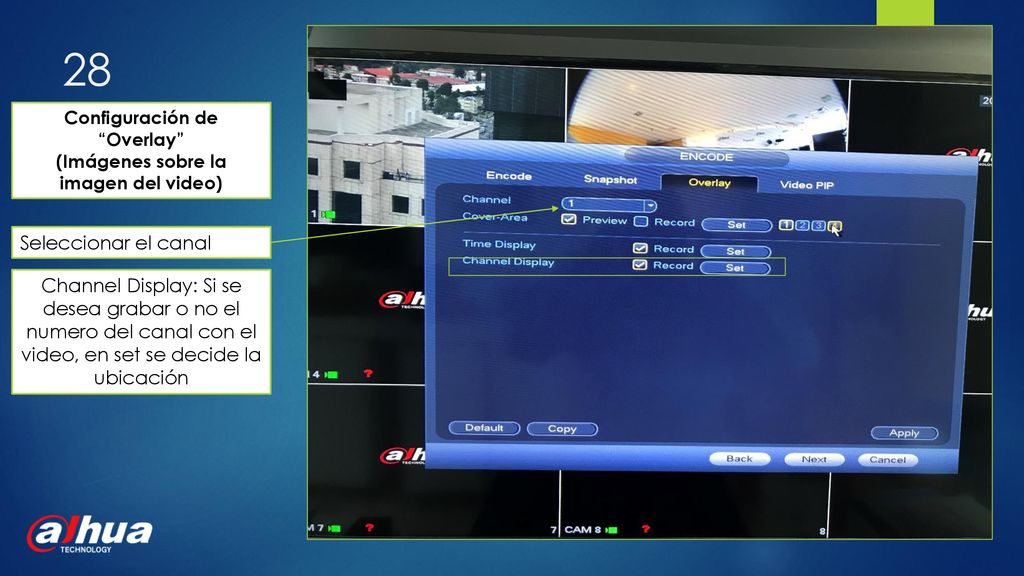

28 Configuración de “Overlay” (Imágenes sobre la imagen del video) Seleccionar el canal Channel Display: Si se desea grabar o no el numero del canal con el video, en set se decide la ubicación

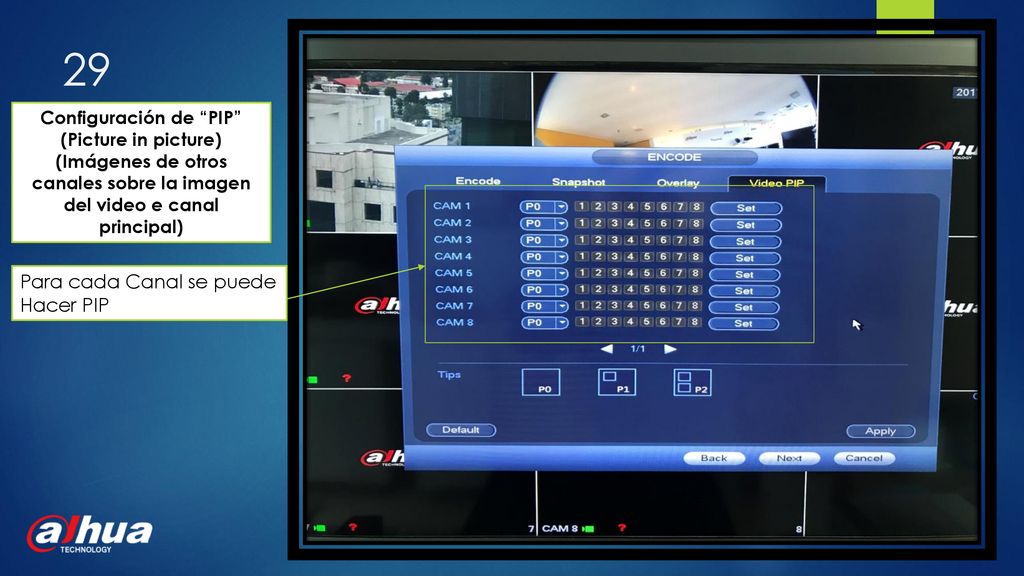

33 Configuración de “PIP”
29 Configuración de “PIP” (Picture in picture) (Imágenes de otros canales sobre la imagen del video e canal principal) Para cada Canal se puede Hacer PIP

34 Configuración de “PIP”

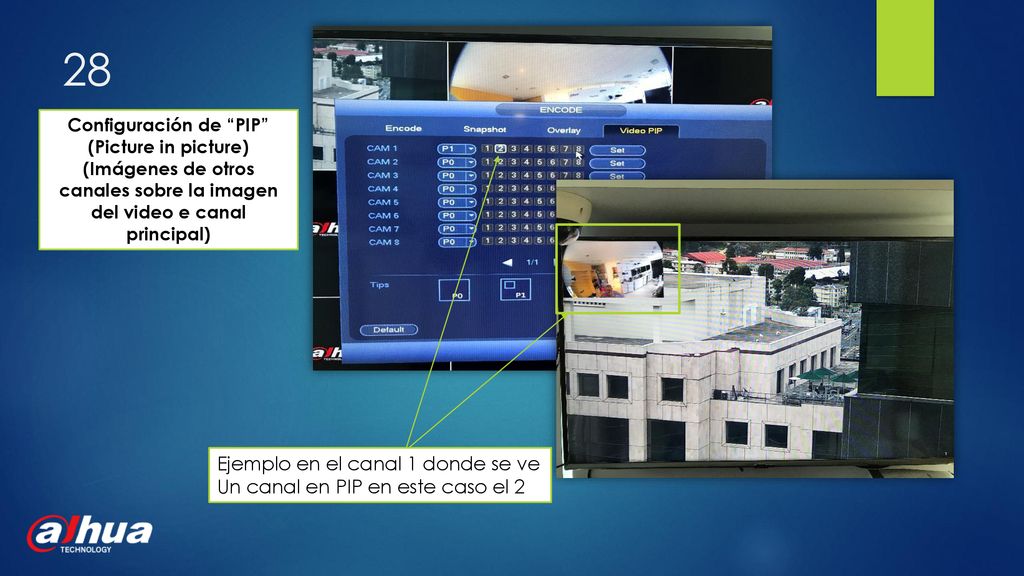

28 Configuración de “PIP” (Picture in picture) (Imágenes de otros canales sobre la imagen del video e canal principal) Ejemplo en el canal 1 donde se ve Un canal en PIP en este caso el 2

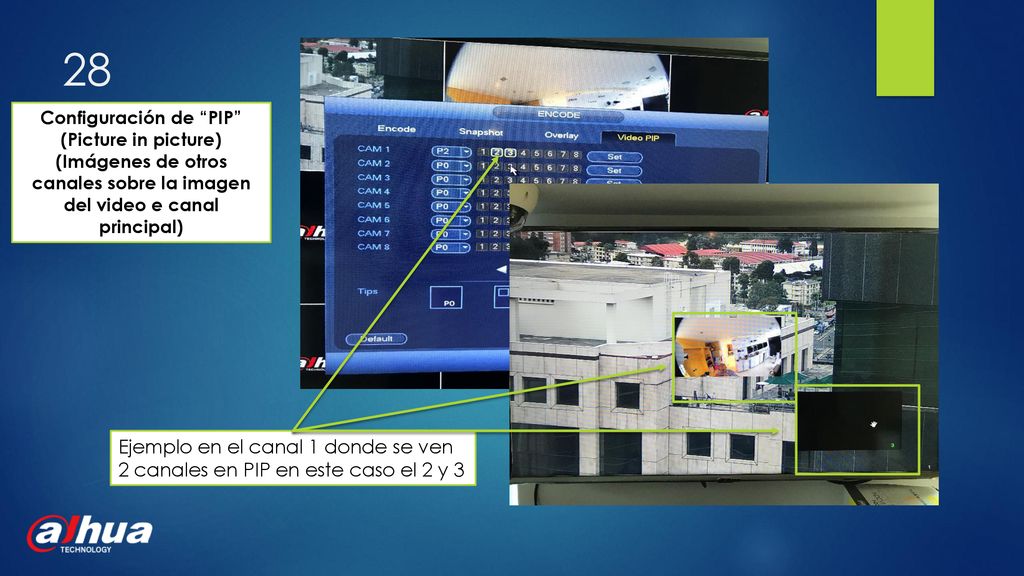

35 Configuración de “PIP”
28 Configuración de “PIP” (Picture in picture) (Imágenes de otros canales sobre la imagen del video e canal principal) Ejemplo en el canal 1 donde se ven 2 canales en PIP en este caso el 2 y 3

36 Configuración del horario de grabación

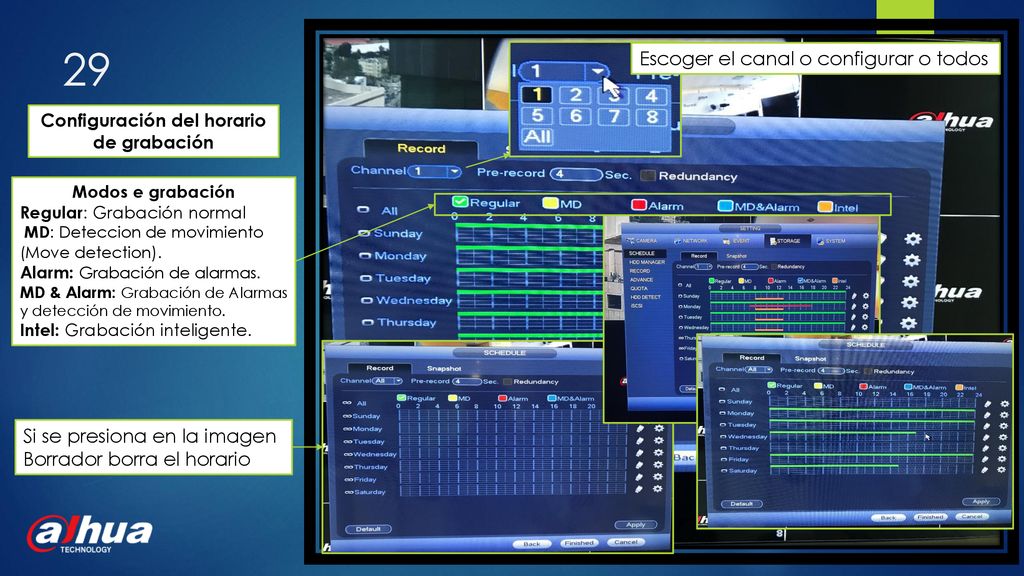

29 Escoger el canal o configurar o todos Configuración del horario de grabación Modos e grabación Regular: Grabación normal MD: Deteccion de movimiento (Move detection). Alarm: Grabación de alarmas. MD & Alarm: Grabación de Alarmas y detección de movimiento. Intel: Grabación inteligente. Si se presiona en la imagen Borrador borra el horario

37 Configuración del horario de grabación

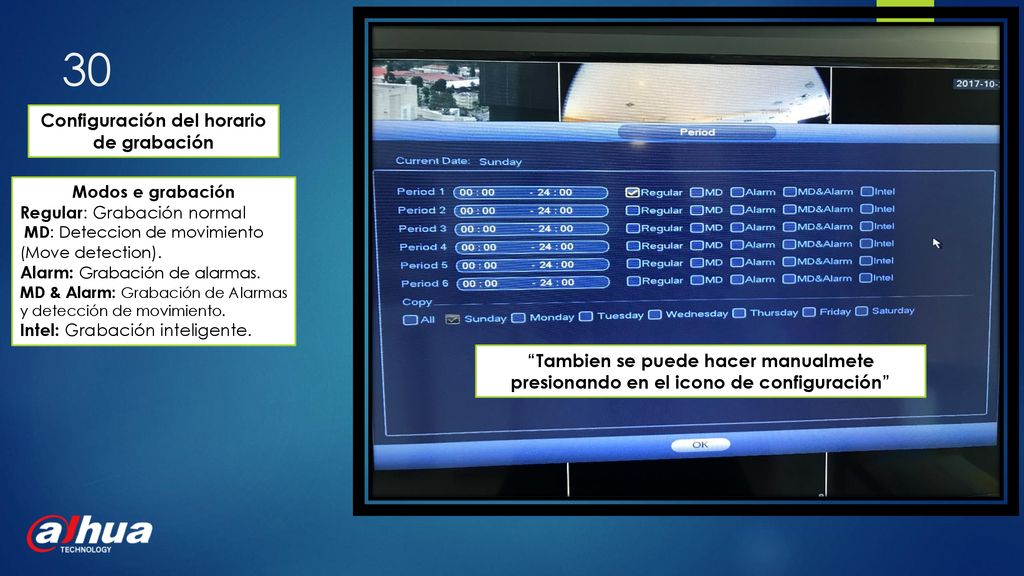

30 Configuración del horario de grabación Modos e grabación Regular: Grabación normal MD: Deteccion de movimiento (Move detection). Alarm: Grabación de alarmas. MD & Alarm: Grabación de Alarmas y detección de movimiento. Intel: Grabación inteligente. “Tambien se puede hacer manualmete presionando en el icono de configuración”

38 Aquí termina el “Wizard”, configuración asistida paso a paso.
30 Aquí termina el “Wizard”, configuración asistida paso a paso.

39 ¡THANK YOU!
