ARP - Address Resolution Protocol

Presentación del tema: "ARP - Address Resolution Protocol"— Transcripción de la presentación:

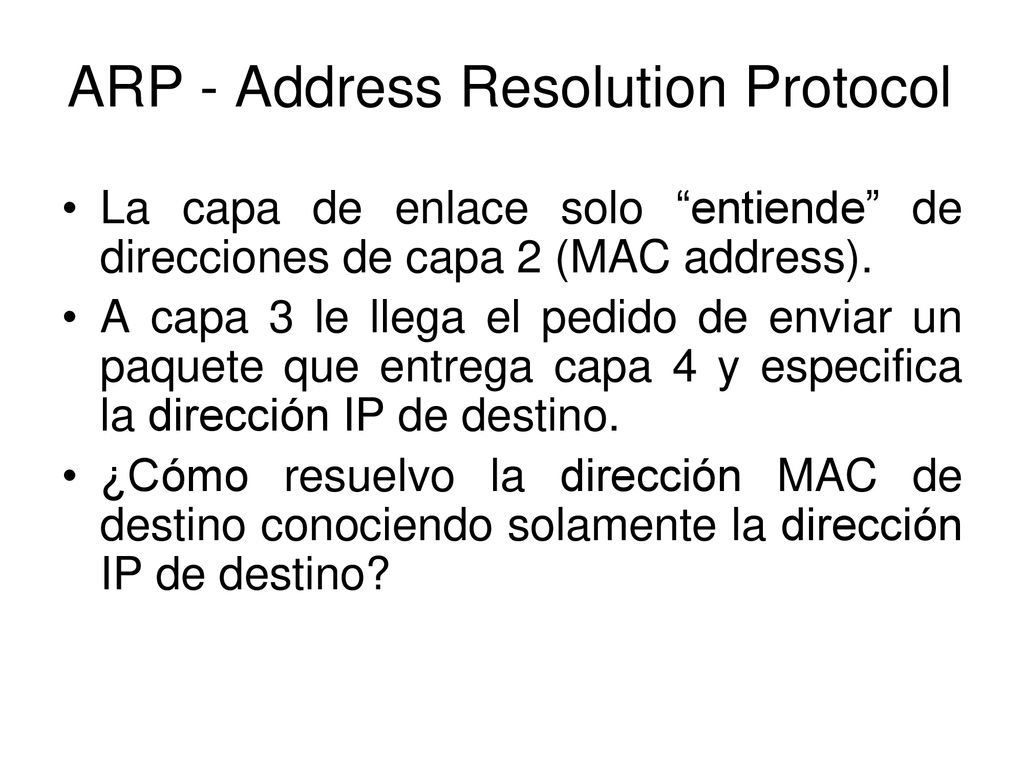

1 ARP - Address Resolution Protocol
La capa de enlace solo “entiende” de direcciones de capa 2 (MAC address). A capa 3 le llega el pedido de enviar un paquete que entrega capa 4 y especifica la dirección IP de destino. ¿Cómo resuelvo la dirección MAC de destino conociendo solamente la dirección IP de destino?

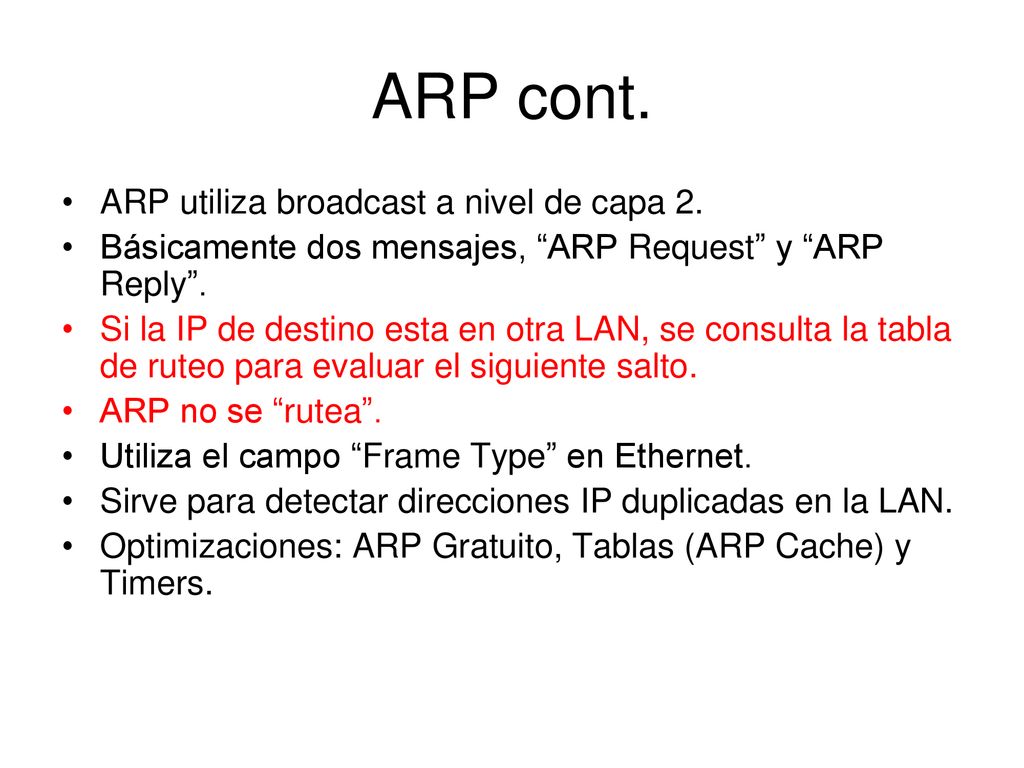

2 ARP cont. ARP utiliza broadcast a nivel de capa 2.
Básicamente dos mensajes, “ARP Request” y “ARP Reply”. Si la IP de destino esta en otra LAN, se consulta la tabla de ruteo para evaluar el siguiente salto. ARP no se “rutea”. Utiliza el campo “Frame Type” en Ethernet. Sirve para detectar direcciones IP duplicadas en la LAN. Optimizaciones: ARP Gratuito, Tablas (ARP Cache) y Timers.

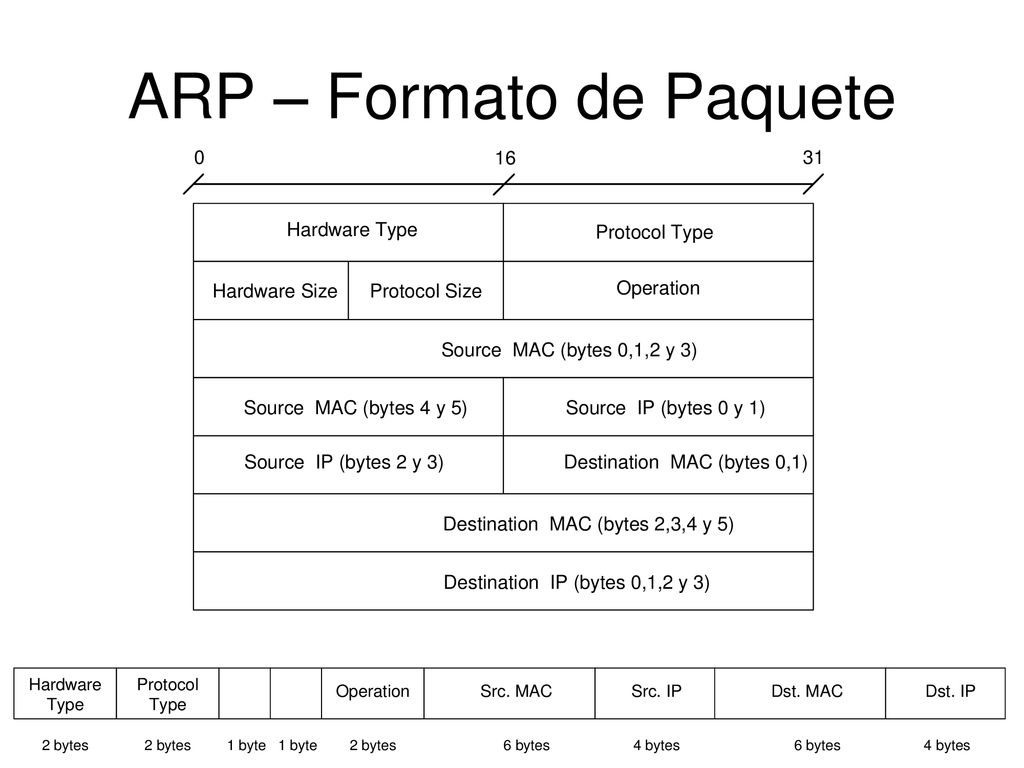

3 ARP – Formato de Paquete

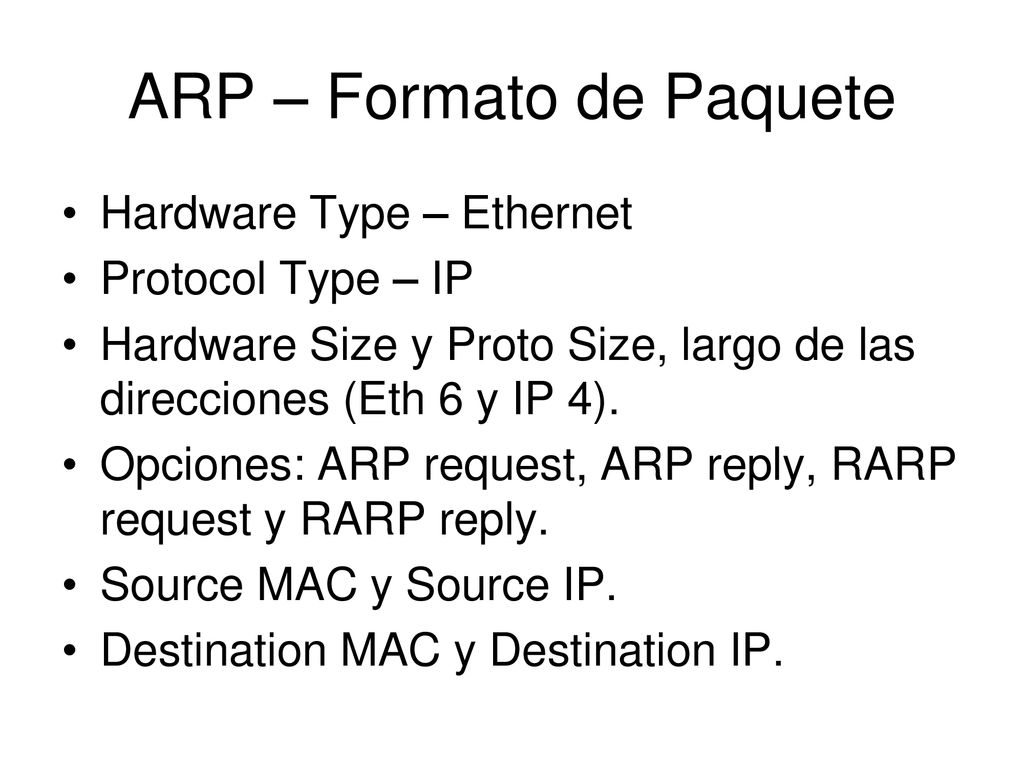

4 ARP – Formato de Paquete
Hardware Type – Ethernet Protocol Type – IP Hardware Size y Proto Size, largo de las direcciones (Eth 6 y IP 4). Opciones: ARP request, ARP reply, RARP request y RARP reply. Source MAC y Source IP. Destination MAC y Destination IP.

5 ARP ¿IP1 e IP2 misma LAN? IP1 AND MASK == IP2 AND MASK
¿Como obtengo MAC E2? Telnet IP2 (IP1,E1, temporizador) No necesito realizar la consulta. (IP2,E2, temporizador) No necesito realizar sucesivas consultas E1 ARP Reply E2 IP 2 IP 1 FF::FF ARP Request E1 IP 1 00::00 IP 2 E1 IP IP 2 IP 1 E2 TCP E2 IP IP 1 IP 2 E1 TCP

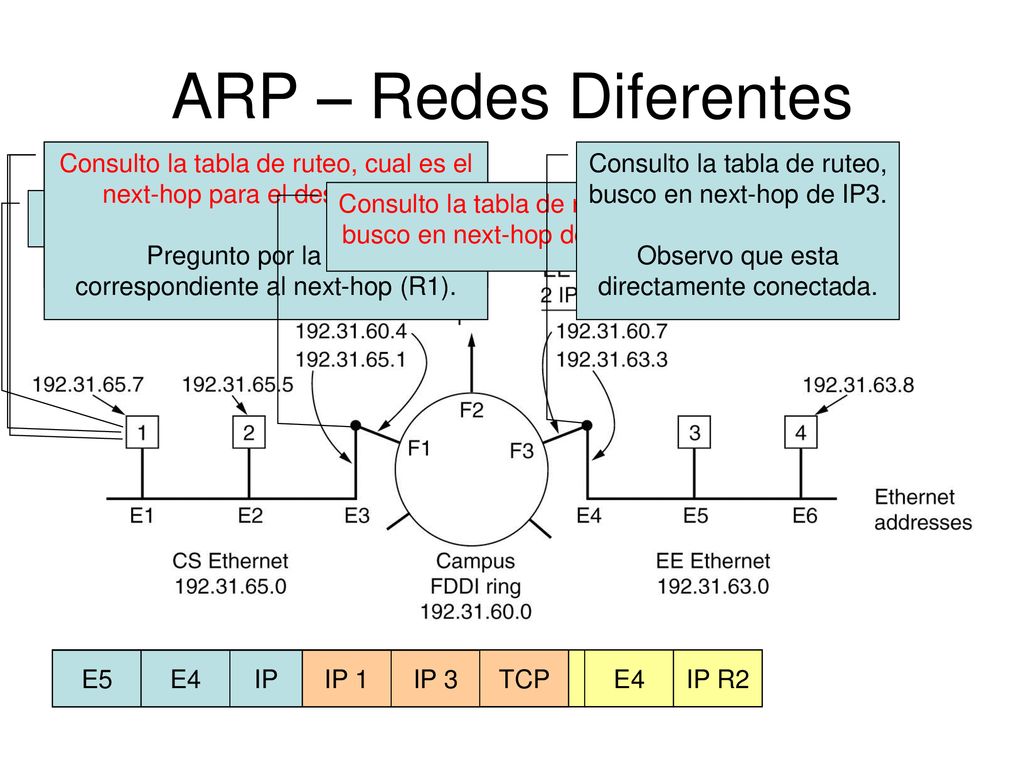

6 ARP – Redes Diferentes ¿IP1 e IP3 misma LAN?
IP1 AND MASK != IP3 AND MASK ¿Qué hago? Consulto la tabla de ruteo, cual es el next-hop para el destino IP3. Pregunto por la MAC correspondiente al next-hop (R1). Consulto la tabla de ruteo, busco en next-hop de IP3. Observo que esta directamente conectada. Consulto la tabla de ruteo, busco en next-hop de IP3 Telnet IP3 E4 ARP Reply E5 IP 3 IP R2 E5 IP IP 1 IP 3 E4 TCP FF::FF ARP Request E4 IP R2 00::00 IP 3 E4 IP IP 3 IP 1 E5 TCP E3 IP IP 1 IP 3 E1 TCP FF::FF ARP Request E1 IP 1 00::00 IP R1 E1 ARP Reply E3 IP R1 IP 1 IP 1 IP 3 TCP

7 ARP – Importante. La dirección IP de origen y destino nunca se modifican. Las direcciones MAC solo tienen sentido en las redes multiacceso (“significado local”). Un router trabaja aceptando tramas destinadas a él, pero la dirección IP destino no corresponde a una de sus interfaces. Consulta en la tabla de ruteo cual es el next-hop, esto implica conocer cual de las interfaces físicas tengo que usar.

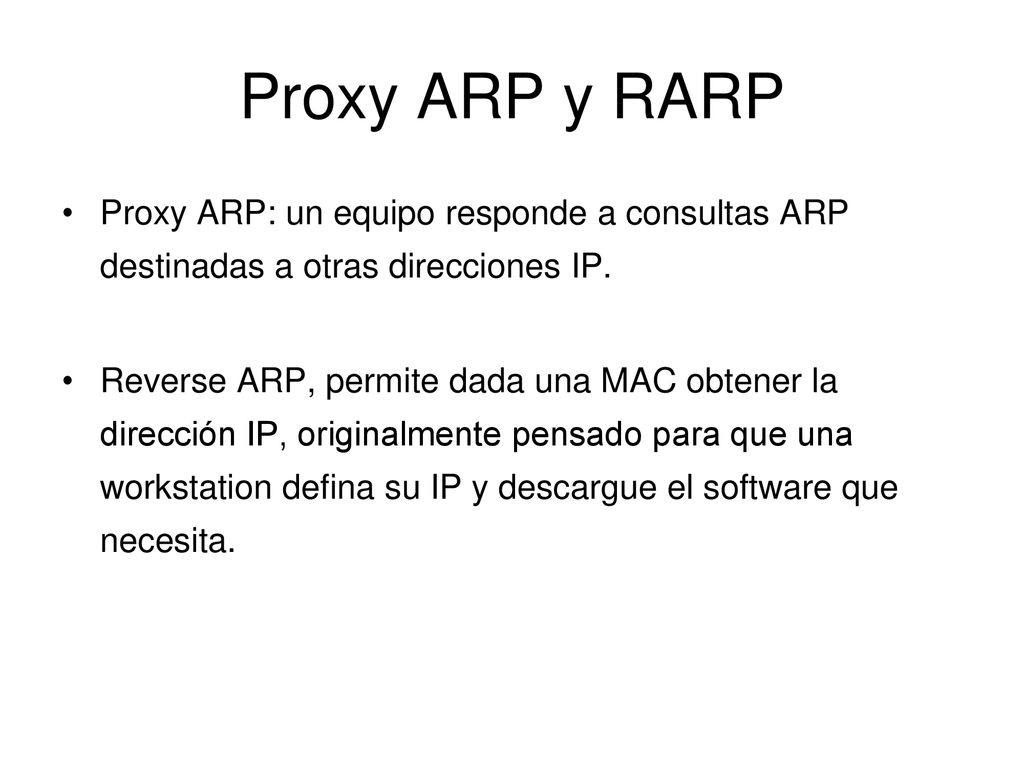

8 Proxy ARP y RARP Proxy ARP: un equipo responde a consultas ARP destinadas a otras direcciones IP. Reverse ARP, permite dada una MAC obtener la dirección IP, originalmente pensado para que una workstation defina su IP y descargue el software que necesita.
