TRANSPORTE DE INFORMACION Y TELECOMUNICACIONES
Act 3- Diseño de una red LAN Presentado por: Mónica Andrea Regueros Presentado a: Isabel Marrugo UNIVERSIDAD MABUELA BELTRAN- UMB VIRTUAL ESPECIALIZACION EN SERVICIOS TELEMATICOS E INTERCONEXION DE REDES SEPTIEMBRE 2012
2
INTRODUCCION… Hoy en día las redes de datos se han convertido en una parte importante en las empresas, como principal medio de transporte de información dentro de esta mueven una gran cantidad de datos entre los que se destacan el correo electrónico, páginas de la intranet y de internet. A continuación se presenta el proyecto de diseño de la red LAN para la empresa SUPERTELECOMUNICACIONES S.A, que cumple con los requerimientos exigidos por la organización.
3
OBJETIVOS… Realizar un diseño de una red LAN cumpliendo las especificaciones solicitadas. Realizar un diseño que permita la escalabilidad de la red hacia el futuro. Fortalecer nuestros conocimientos en diseño de redes a través de un caso practico. Establecer para cada proyecto y área de la empresa un espacio independiente completamente definido con unas políticas claras para el manejo de acceso a la información.
4

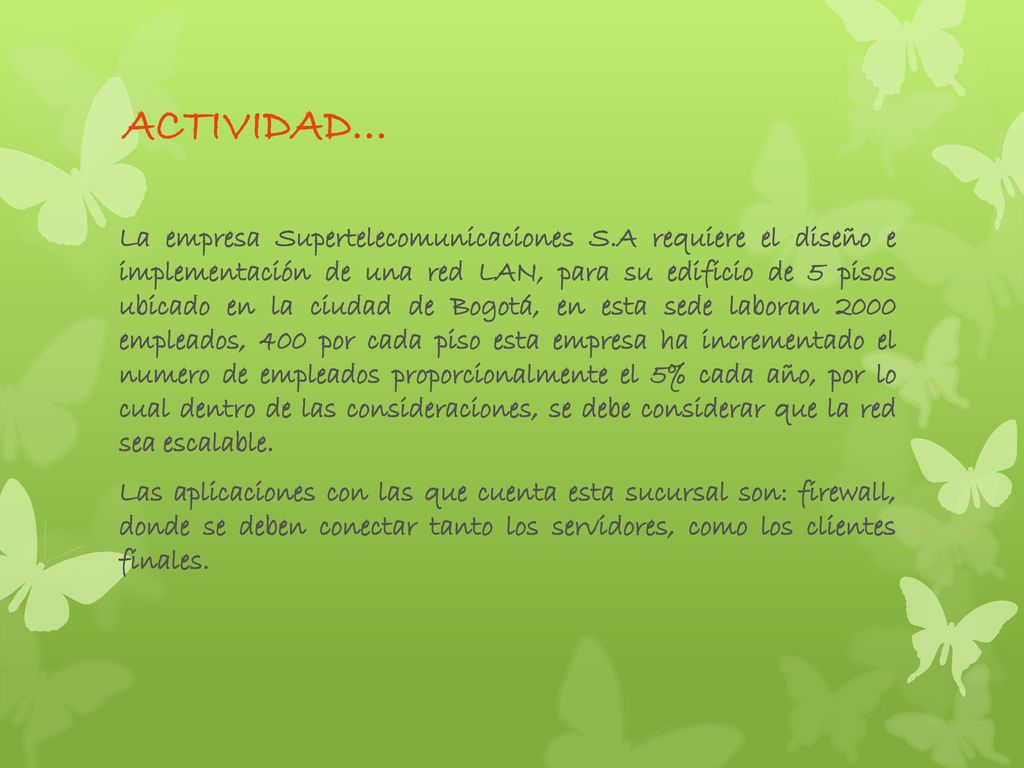

ACTIVIDAD… La empresa Supertelecomunicaciones S.A requiere el diseño e implementación de una red LAN, para su edificio de 5 pisos ubicado en la ciudad de Bogotá, en esta sede laboran 2000 empleados, 400 por cada piso esta empresa ha incrementado el numero de empleados proporcionalmente el 5% cada año, por lo cual dentro de las consideraciones, se debe considerar que la red sea escalable. Las aplicaciones con las que cuenta esta sucursal son: firewall, donde se deben conectar tanto los servidores, como los clientes finales.
5
TOPOLOGIA DE RED A UTILIZAR…

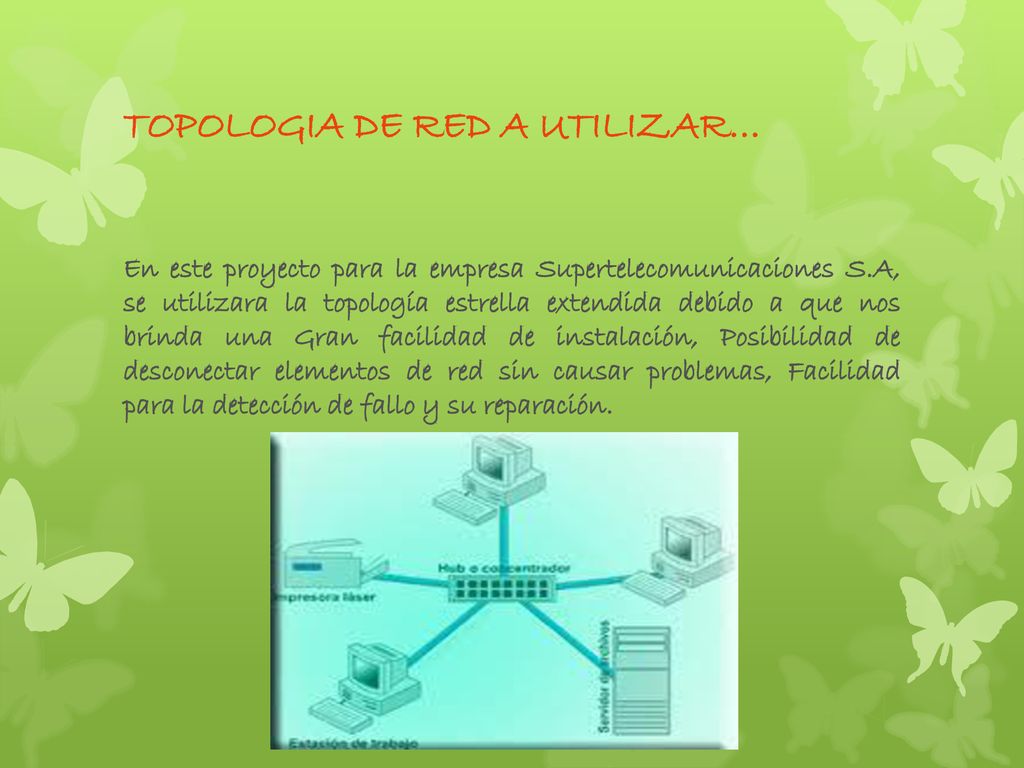

En este proyecto para la empresa Supertelecomunicaciones S.A, se utilizara la topología estrella extendida debido a que nos brinda una Gran facilidad de instalación, Posibilidad de desconectar elementos de red sin causar problemas, Facilidad para la detección de fallo y su reparación.
6
TECNOLOGIA Y PROTOCOLO A UTILIZAR…

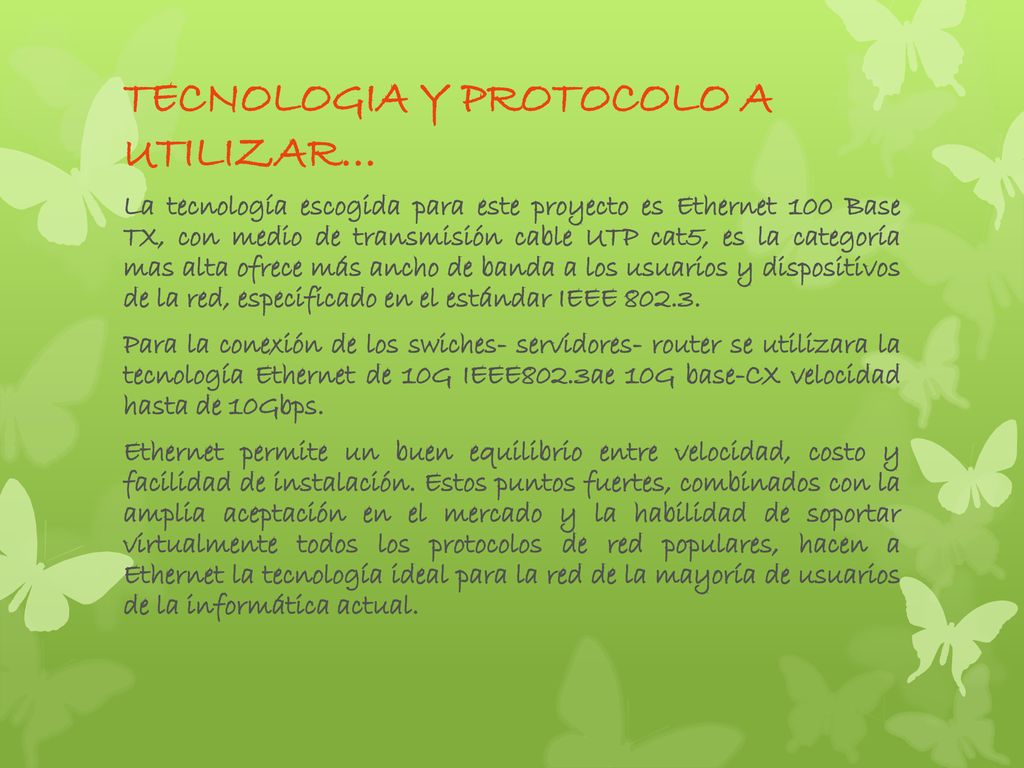

La tecnología escogida para este proyecto es Ethernet 100 Base TX, con medio de transmisión cable UTP cat5, es la categoría mas alta ofrece más ancho de banda a los usuarios y dispositivos de la red, especificado en el estándar IEEE Para la conexión de los swiches- servidores- router se utilizara la tecnología Ethernet de 10G IEEE802.3ae 10G base-CX velocidad hasta de 10Gbps. Ethernet permite un buen equilibrio entre velocidad, costo y facilidad de instalación. Estos puntos fuertes, combinados con la amplia aceptación en el mercado y la habilidad de soportar virtualmente todos los protocolos de red populares, hacen a Ethernet la tecnología ideal para la red de la mayoría de usuarios de la informática actual.
7
NORMAS UTILIZADAS EIA/TIA 568- 569…

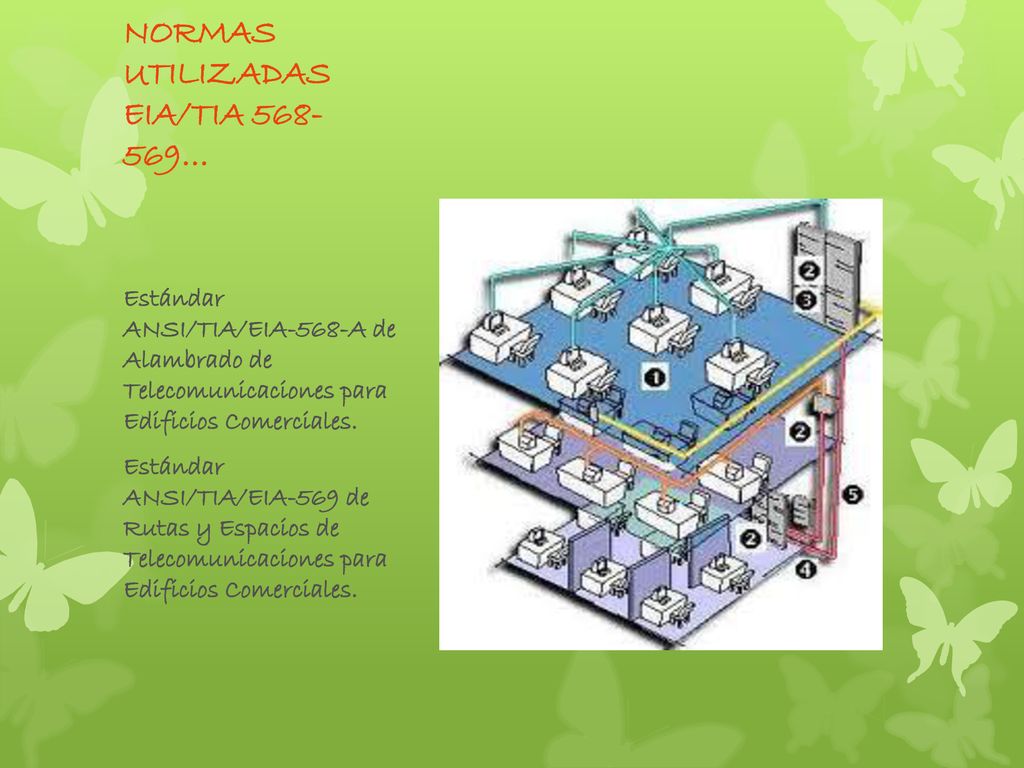

Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales. Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales.
8

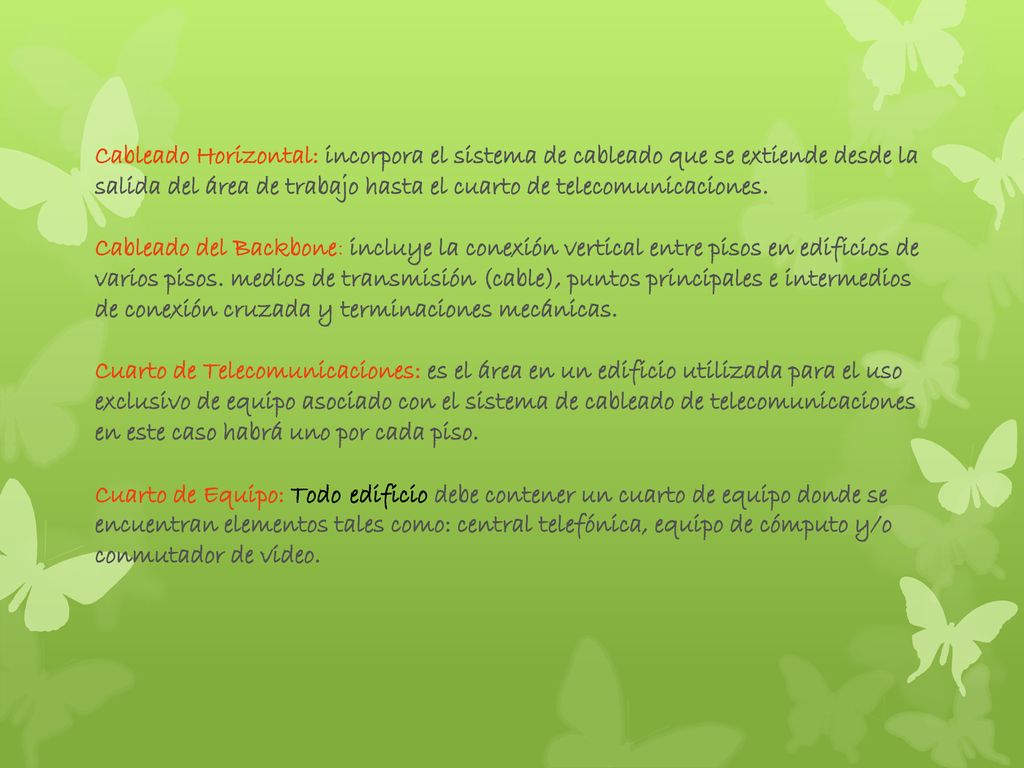

Cableado Horizontal: incorpora el sistema de cableado que se extiende desde la salida del área de trabajo hasta el cuarto de telecomunicaciones. Cableado del Backbone: incluye la conexión vertical entre pisos en edificios de varios pisos. medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas. Cuarto de Telecomunicaciones: es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones en este caso habrá uno por cada piso. Cuarto de Equipo: Todo edificio debe contener un cuarto de equipo donde se encuentran elementos tales como: central telefónica, equipo de cómputo y/o conmutador de video.
9

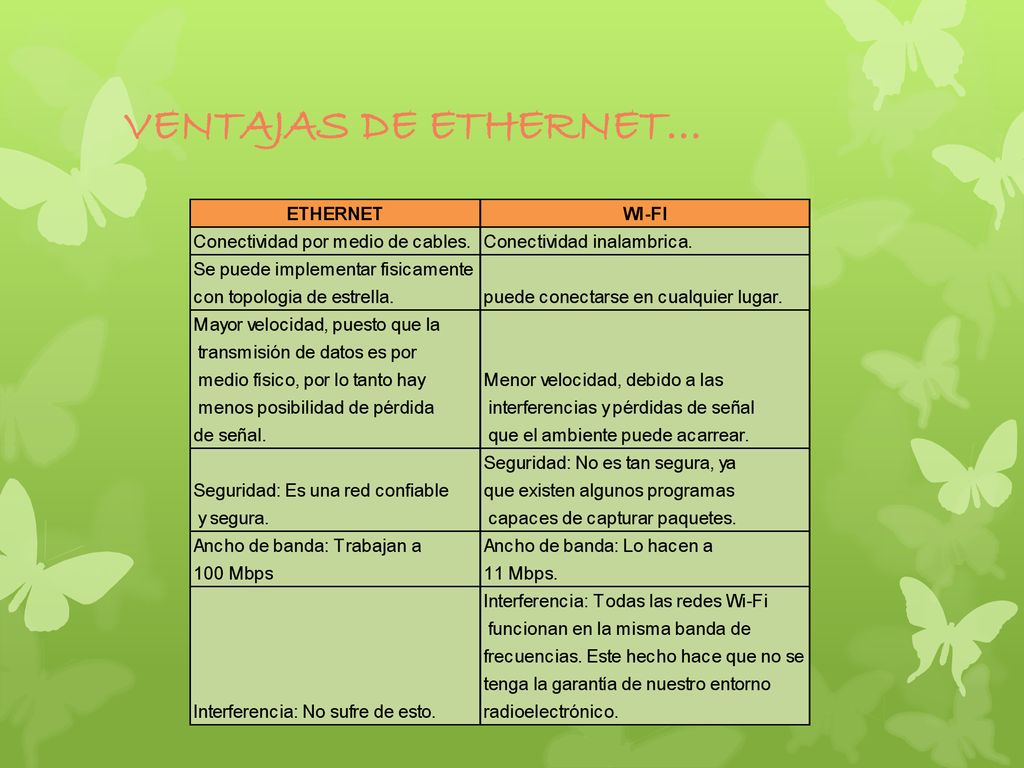

VENTAJAS DE ETHERNET…
10

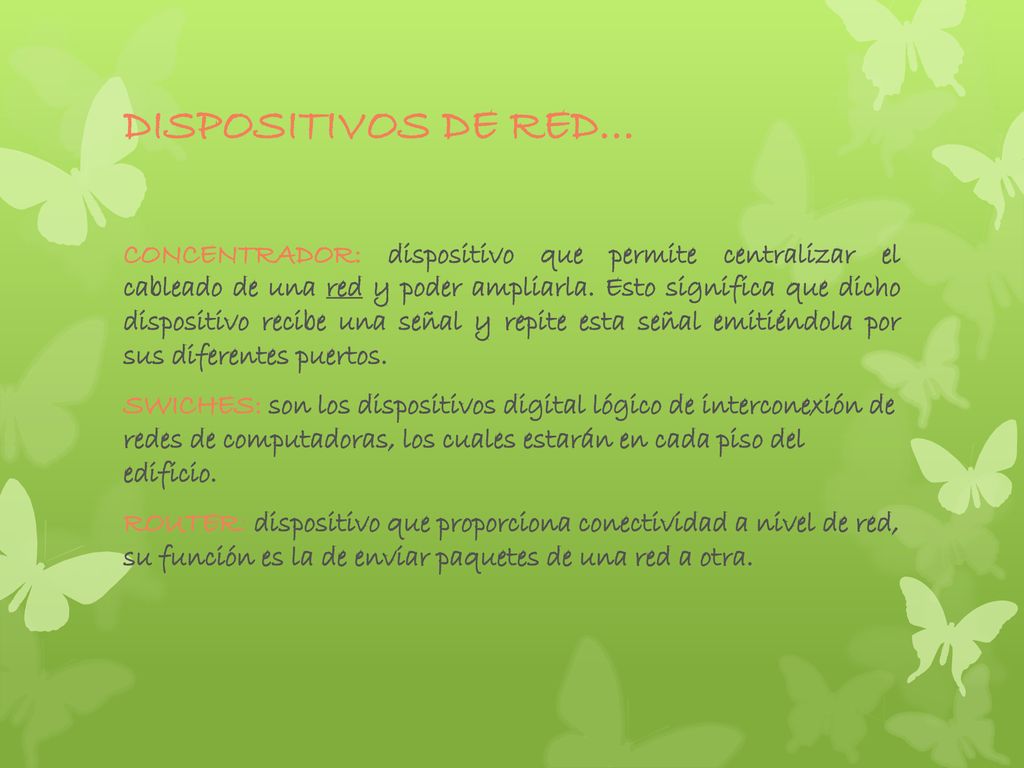

DISPOSITIVOS DE RED… CONCENTRADOR: dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. SWICHES: son los dispositivos digital lógico de interconexión de redes de computadoras, los cuales estarán en cada piso del edificio. ROUTER: dispositivo que proporciona conectividad a nivel de red, su función es la de enviar paquetes de una red a otra.
11

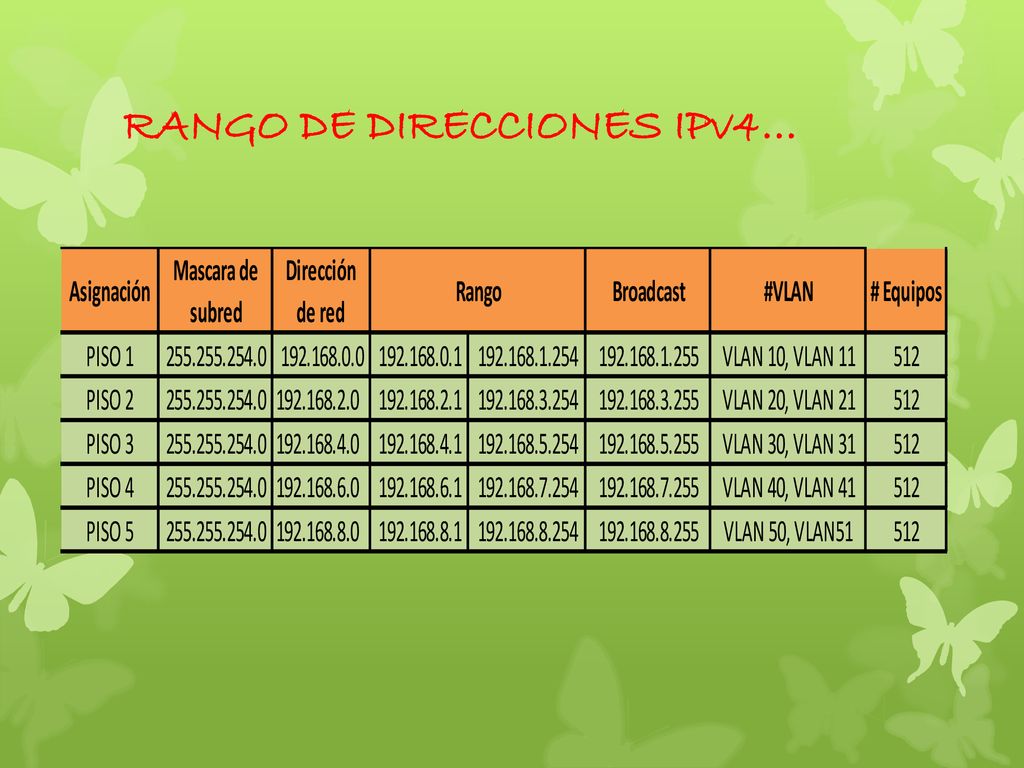

RANGO DE DIRECCIONES IPv4…
12

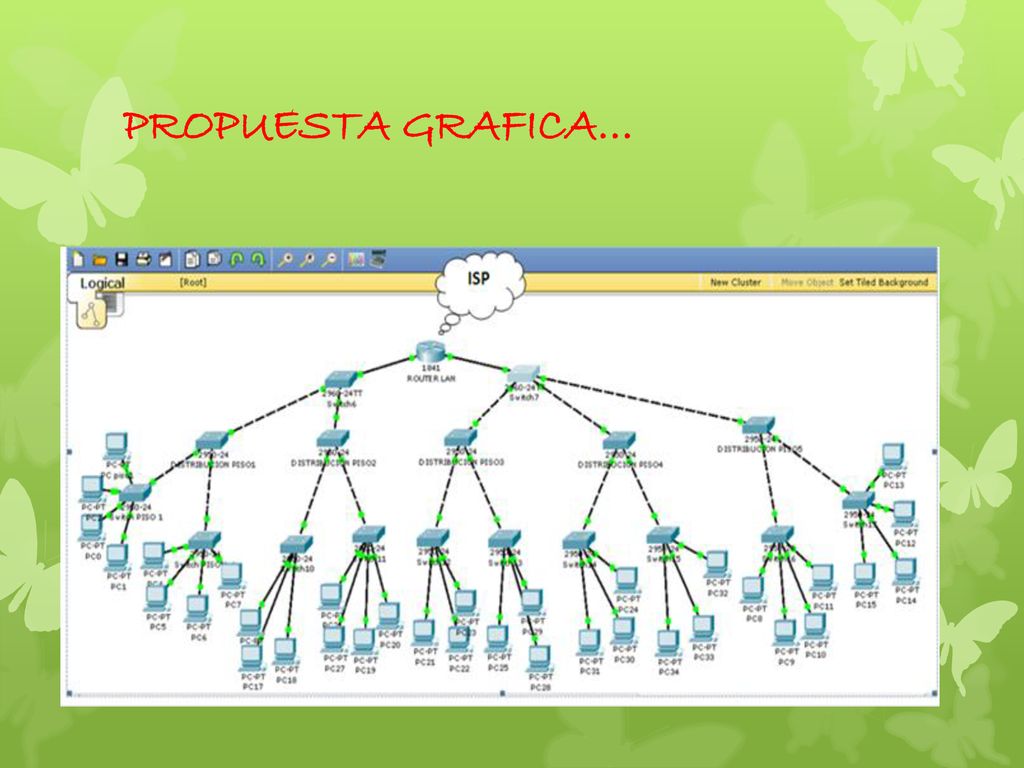

PROPUESTA GRAFICA…
13
CONCLUSIONES… Se realizo el diseño de la red LAN para la empresa Supertelecomunicaciones cumpliendo con las especificaciones solicitadas. El diseño quedo adaptado permitiendo que la red sea escalable. Se fortalecieron los conocimientos en cuanto a diseño de redes LAN realizando casos prácticos.
14

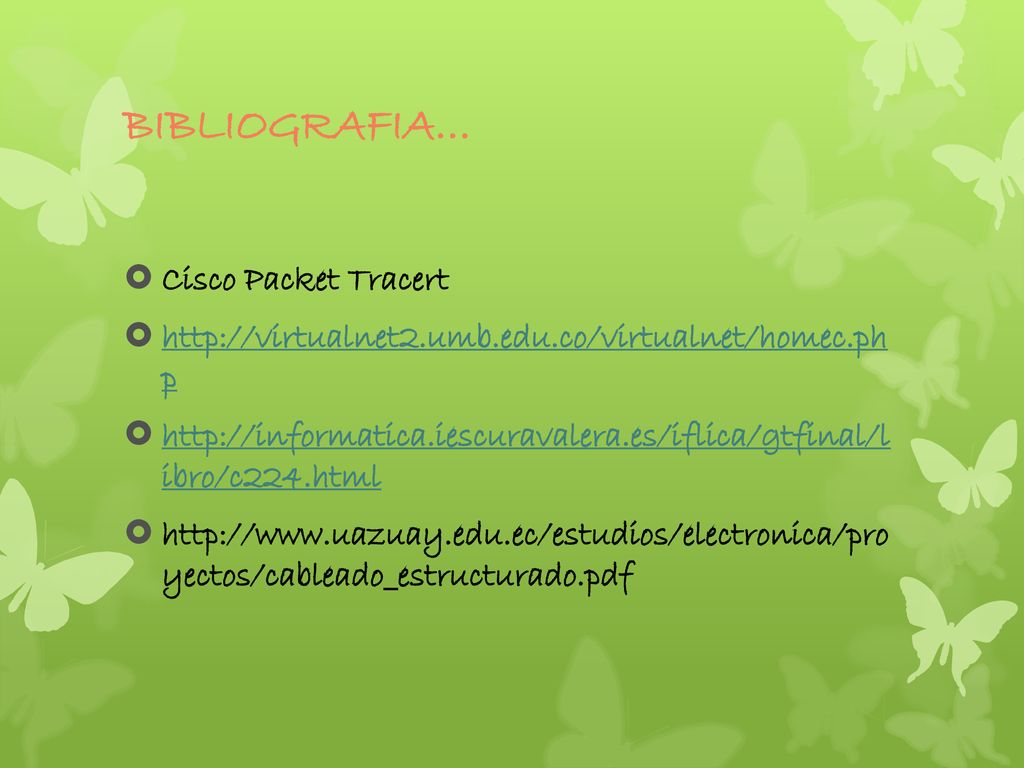

BIBLIOGRAFIA… Cisco Packet Tracert
