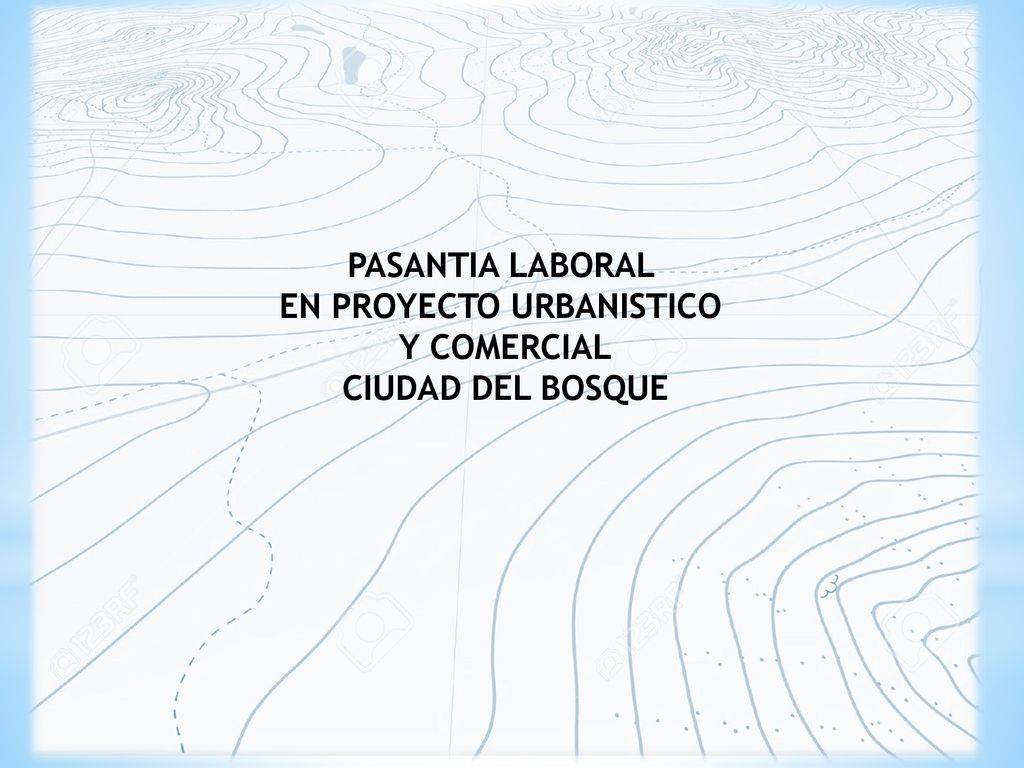

PASANTIA LABORAL EN PROYECTO URBANISTICO Y COMERCIAL CIUDAD DEL BOSQUE

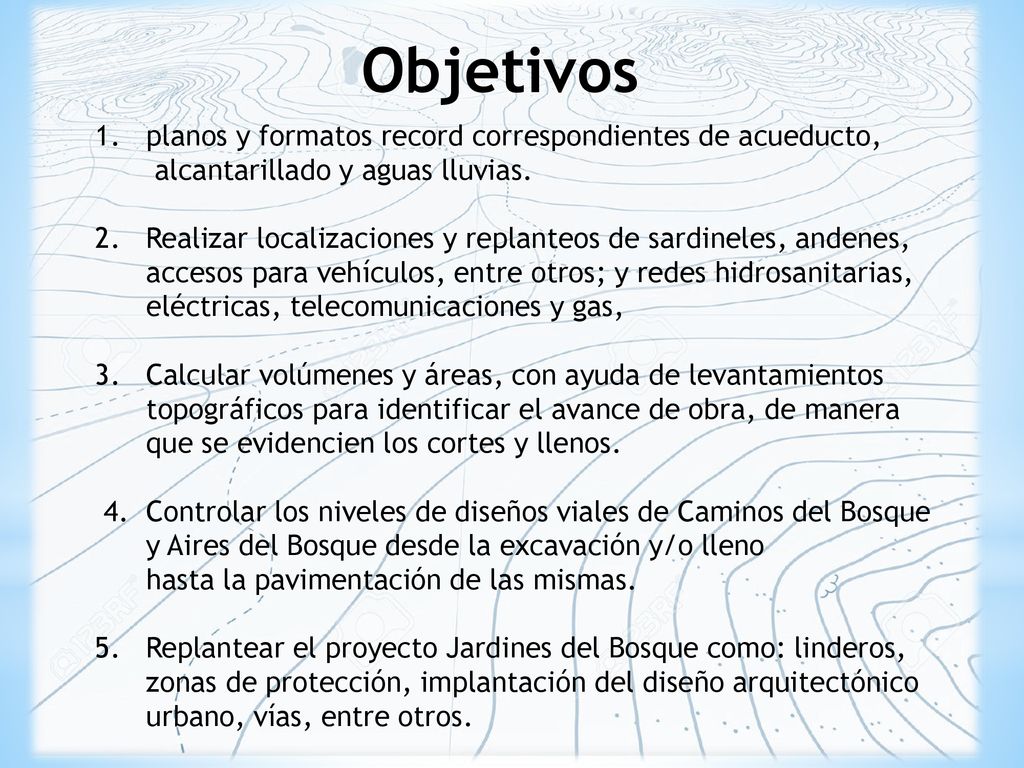

2 Objetivos planos y formatos record correspondientes de acueducto,
alcantarillado y aguas lluvias. Realizar localizaciones y replanteos de sardineles, andenes, accesos para vehículos, entre otros; y redes hidrosanitarias, eléctricas, telecomunicaciones y gas, Calcular volúmenes y áreas, con ayuda de levantamientos topográficos para identificar el avance de obra, de manera que se evidencien los cortes y llenos. 4. Controlar los niveles de diseños viales de Caminos del Bosque y Aires del Bosque desde la excavación y/o lleno hasta la pavimentación de las mismas. Replantear el proyecto Jardines del Bosque como: linderos, zonas de protección, implantación del diseño arquitectónico urbano, vías, entre otros.

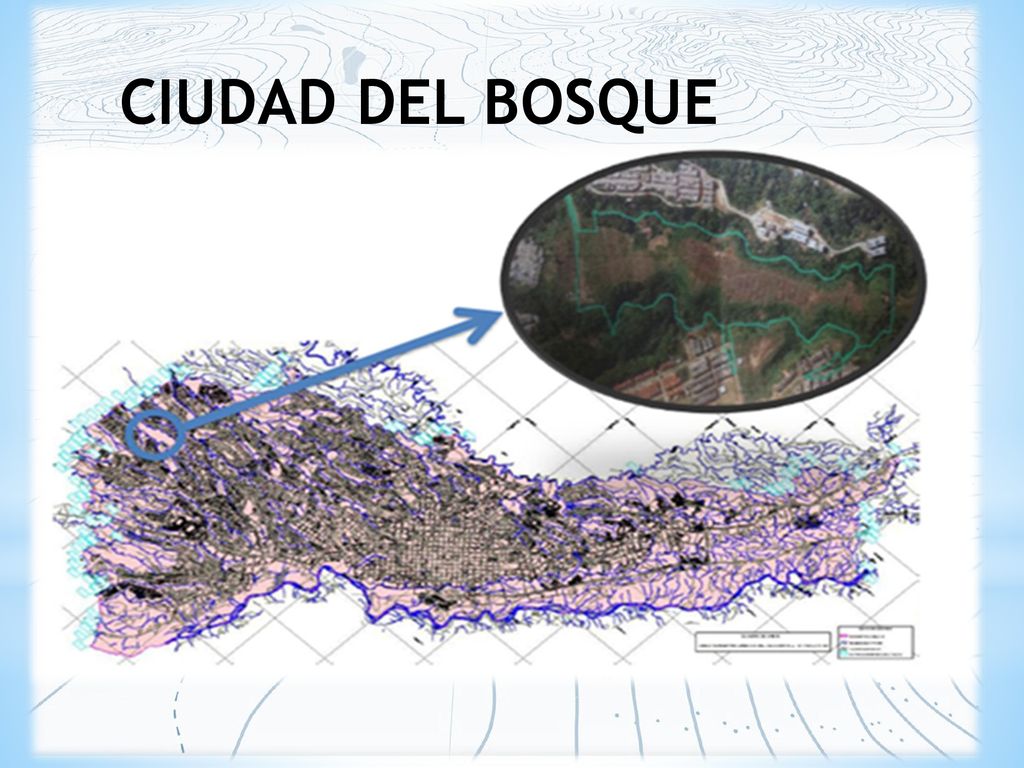

3 CIUDAD DEL BOSQUE

4 PLANOS Y FORMATOS RECORD

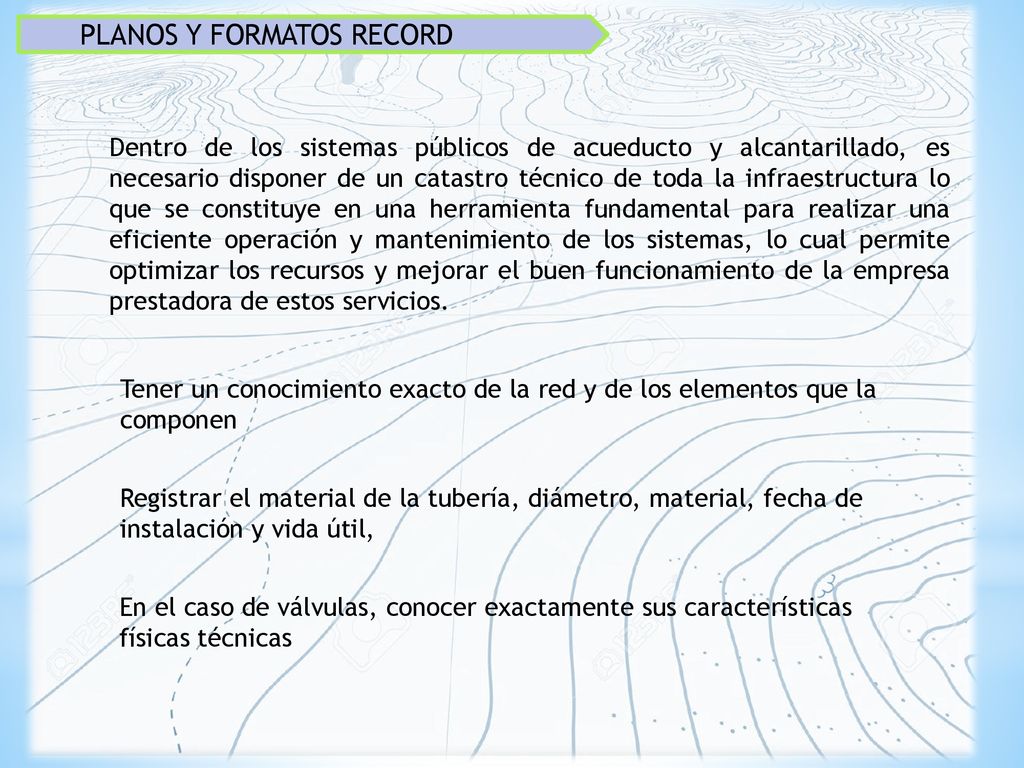

Dentro de los sistemas públicos de acueducto y alcantarillado, es necesario disponer de un catastro técnico de toda la infraestructura lo que se constituye en una herramienta fundamental para realizar una eficiente operación y mantenimiento de los sistemas, lo cual permite optimizar los recursos y mejorar el buen funcionamiento de la empresa prestadora de estos servicios. Tener un conocimiento exacto de la red y de los elementos que la componen Registrar el material de la tubería, diámetro, material, fecha de instalación y vida útil, En el caso de válvulas, conocer exactamente sus características físicas técnicas

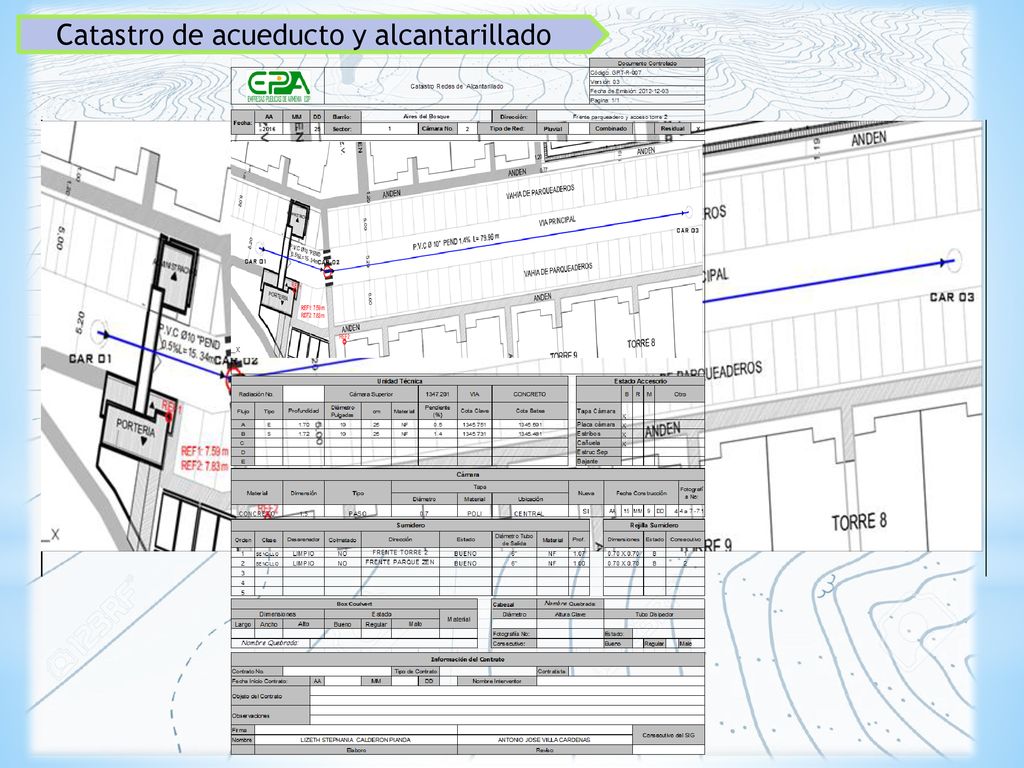

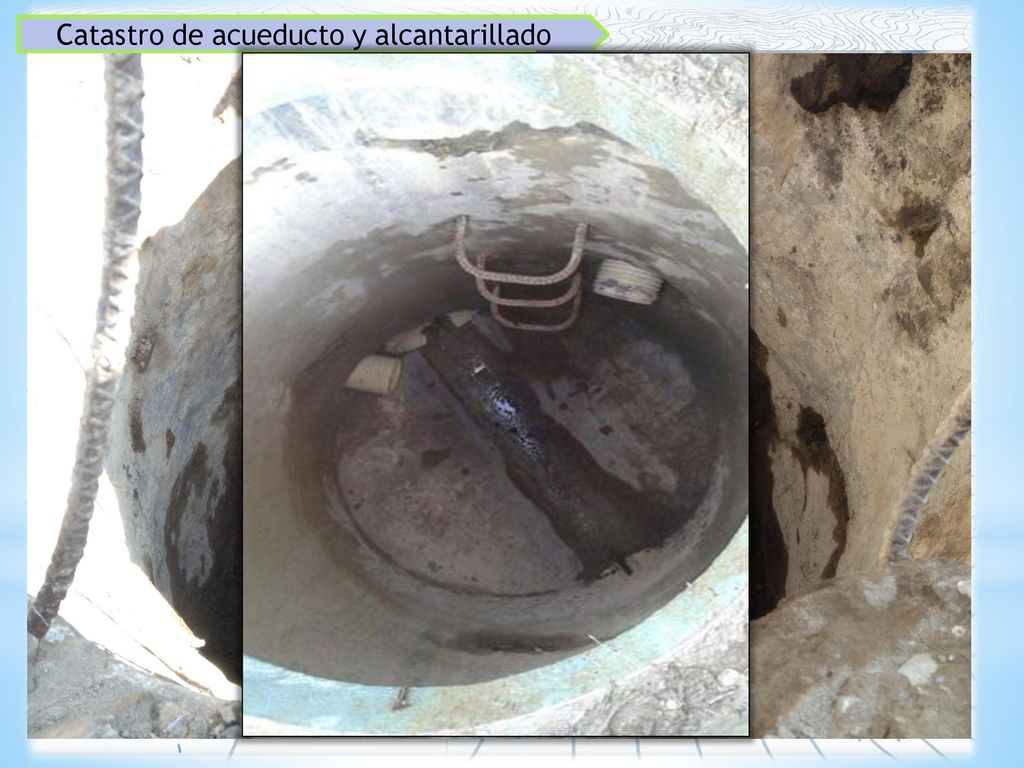

5 Catastro de acueducto y alcantarillado
Levantamiento topográfico para la ubicación y identificacion de las recamaras

6 Catastro de acueducto y alcantarillado

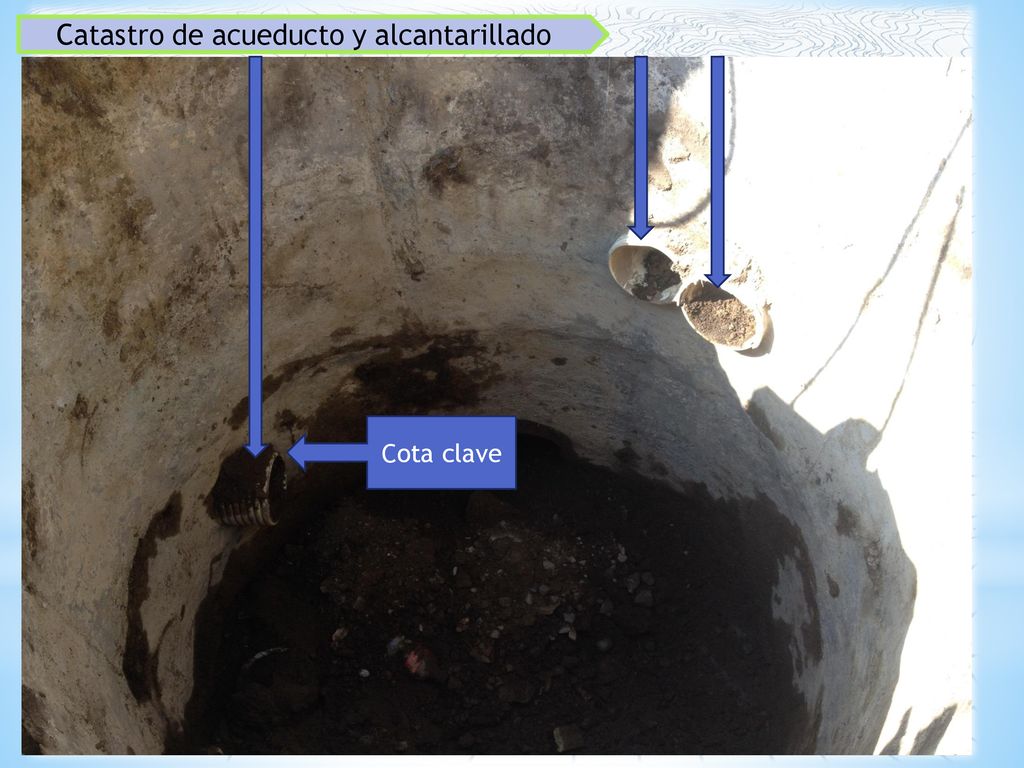

Cota clave

7 Catastro de acueducto y alcantarillado
4

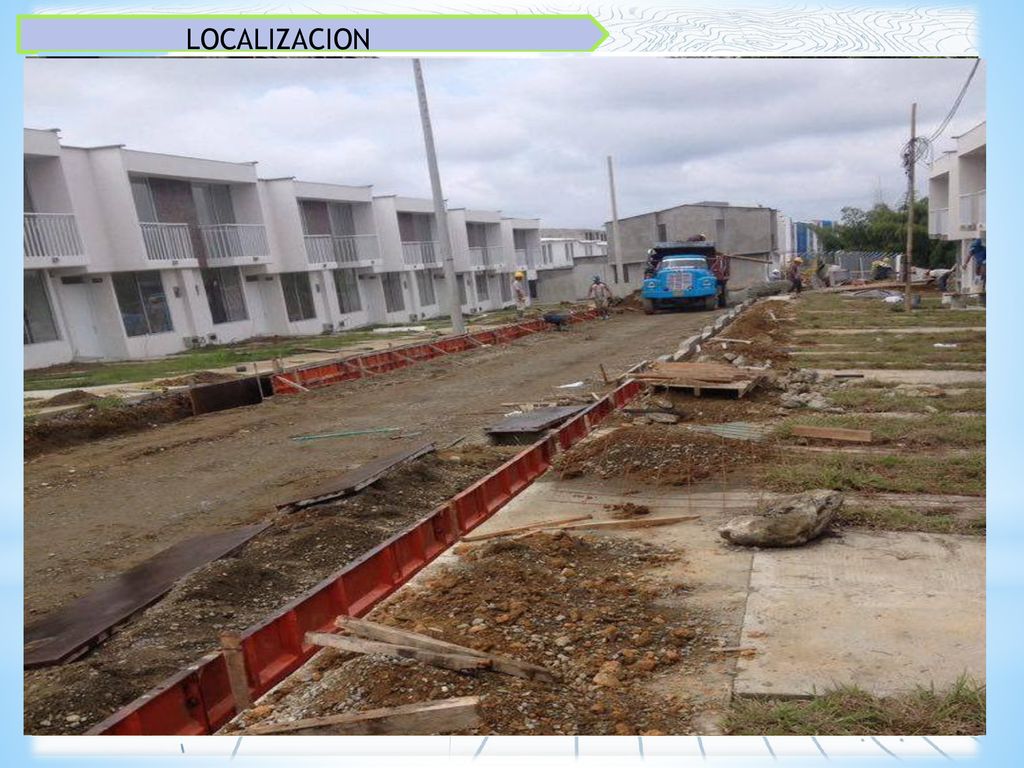

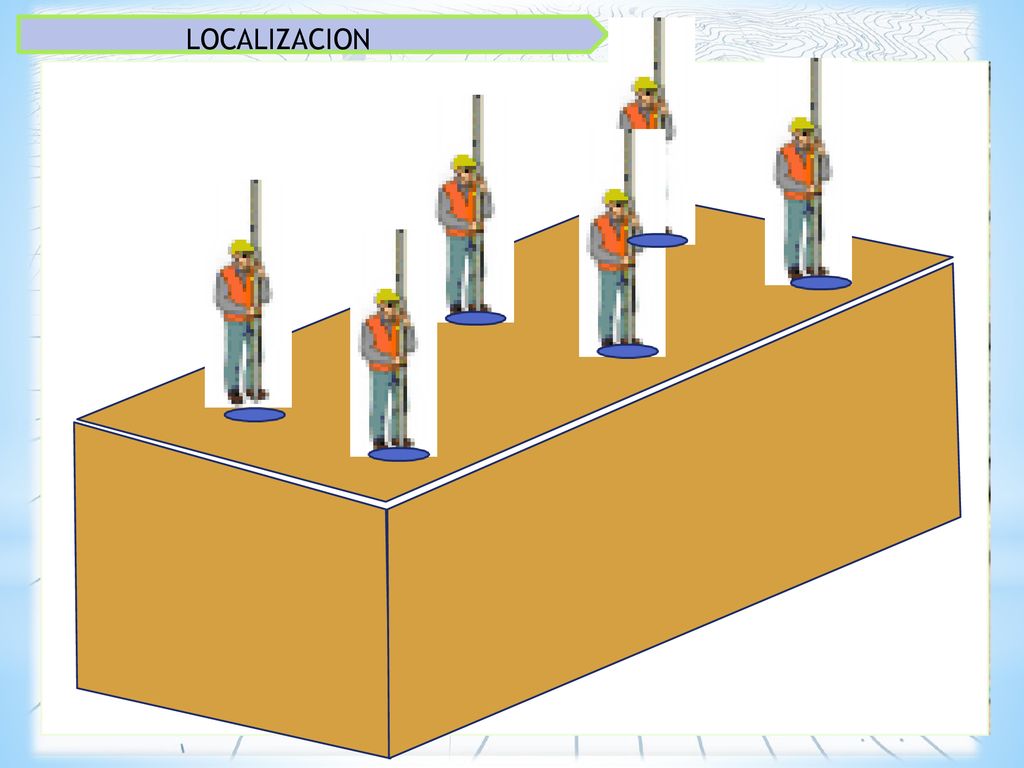

8 LOCALIZACION

9 LOCALIZACION

10 SE CUENTA CON UNA SUPERFICIE BASE DE TODO EL PROYECTO

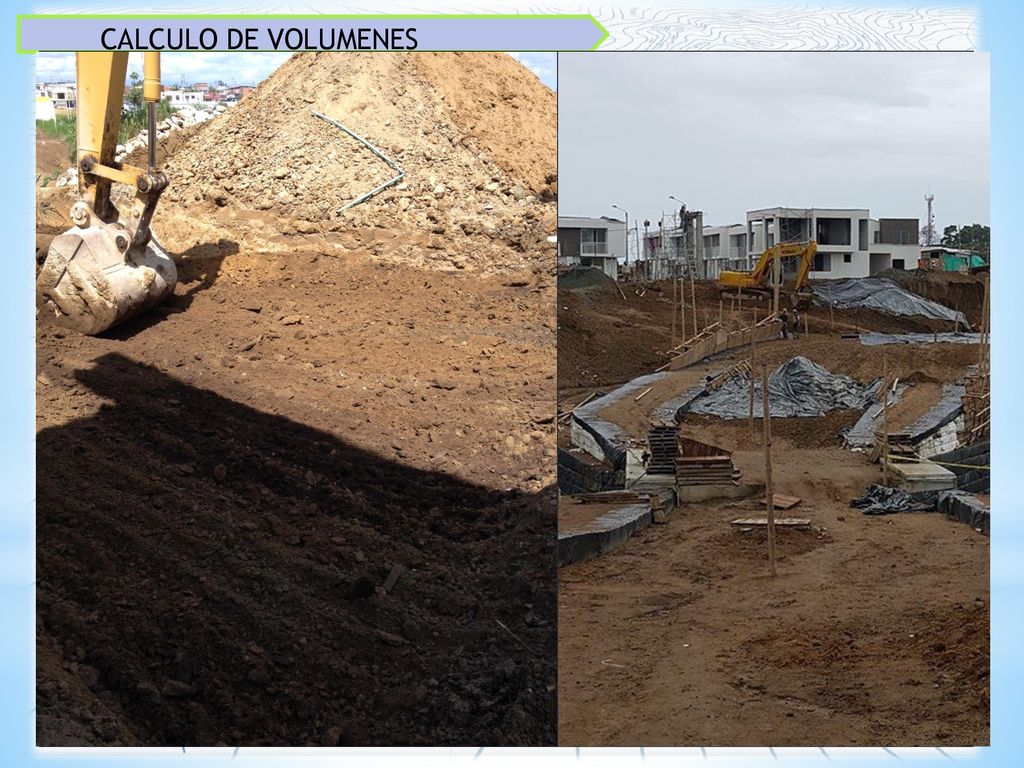

CALCULO DE VOLUMENES MODELADO DE LAS SUPERFICIES SE CUENTA CON UNA SUPERFICIE BASE DE TODO EL PROYECTO

11 CONTROLAR LOS NIVELES DE DISEÑOS VIALES

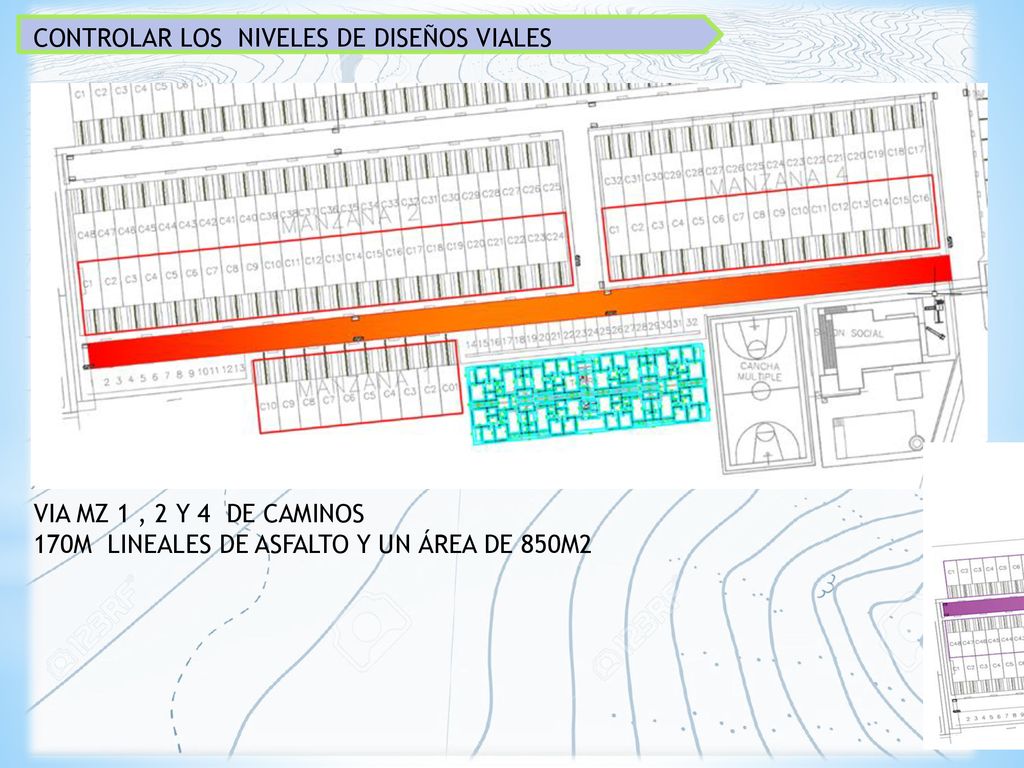

VIA MZ 1 , 2 Y 4 DE CAMINOS 170M LINEALES DE ASFALTO Y UN ÁREA DE 850M2

12 IMÁGENES DEL ROCESO DE NIVELACION AL IGUAL

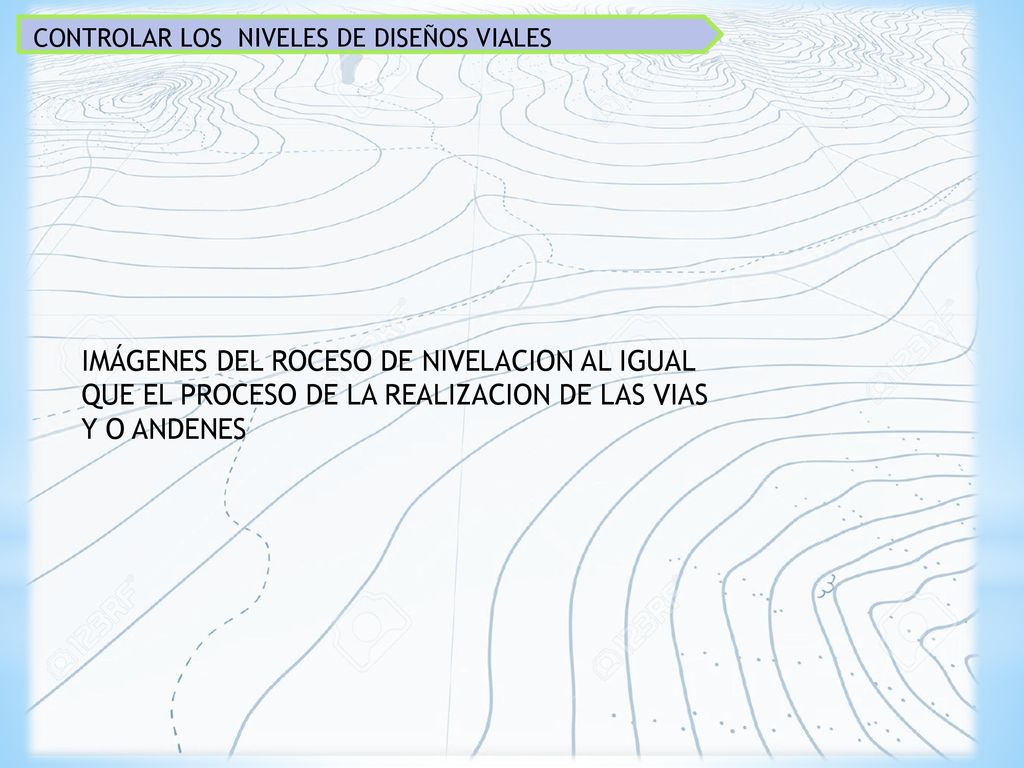

CONTROLAR LOS NIVELES DE DISEÑOS VIALES IMÁGENES DEL ROCESO DE NIVELACION AL IGUAL QUE EL PROCESO DE LA REALIZACION DE LAS VIAS Y O ANDENES

13 DELIMITACION DEL PREDIO
JARDINES DEL BOSQUE DELIMITACION DEL PREDIO

14 DE MOVIMIENTO DE TIERRA
JARDINES DEL BOSQUE IMPLANTACION DEL URBANISMO PARA CALCULO DE MOVIMIENTO DE TIERRA

15 DISEÑO Y SECCIONES DEL CALCULO
JARDINES DEL BOSQUE DISEÑO Y SECCIONES DEL CALCULO
