1 Electrónica de Potencia

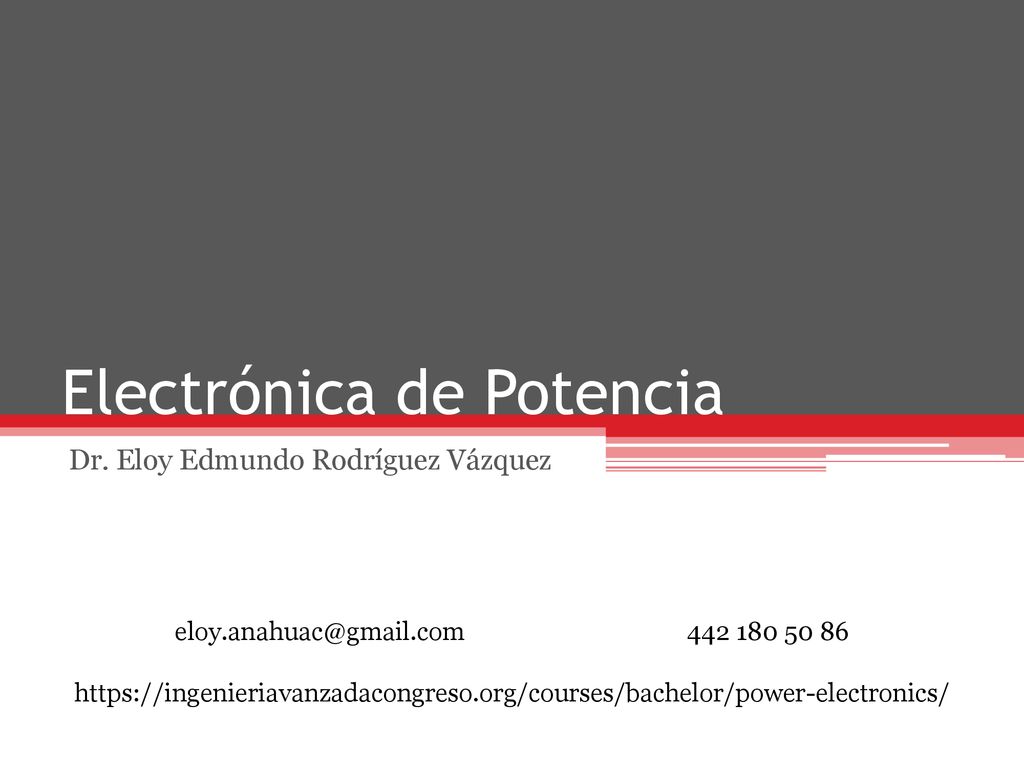

Dr. Eloy Edmundo Rodríguez Vázquez

2 Repaso Fundamentos Circuitos R en CD Circuitos RLC en CD y CA

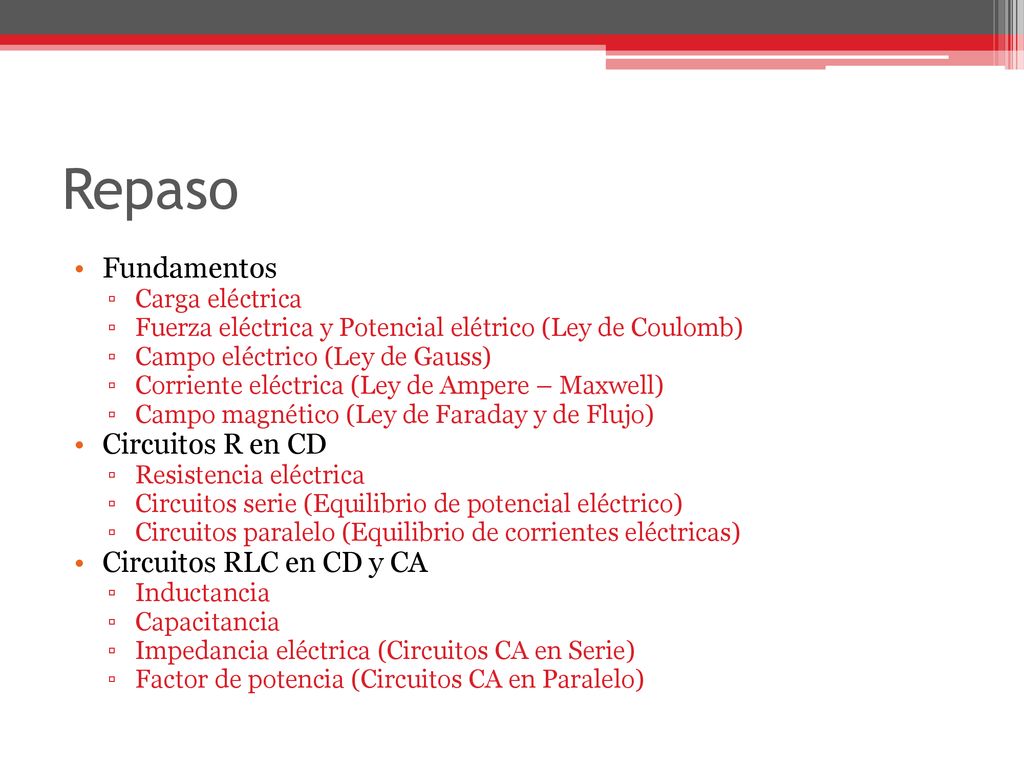

Carga eléctrica Fuerza eléctrica y Potencial elétrico (Ley de Coulomb) Campo eléctrico (Ley de Gauss) Corriente eléctrica (Ley de Ampere – Maxwell) Campo magnético (Ley de Faraday y de Flujo) Circuitos R en CD Resistencia eléctrica Circuitos serie (Equilibrio de potencial eléctrico) Circuitos paralelo (Equilibrio de corrientes eléctricas) Circuitos RLC en CD y CA Inductancia Capacitancia Impedancia eléctrica (Circuitos CA en Serie) Factor de potencia (Circuitos CA en Paralelo)

3 Fuerza Eléctrica La ley de Coulomb define la interacción entre las cargas: Cargas Iguales se Repelen Cargas Diferentes se Atraen La fuerza de Coulomb entre cargas es homologa a la fuerza de atracción entre masa de Newton

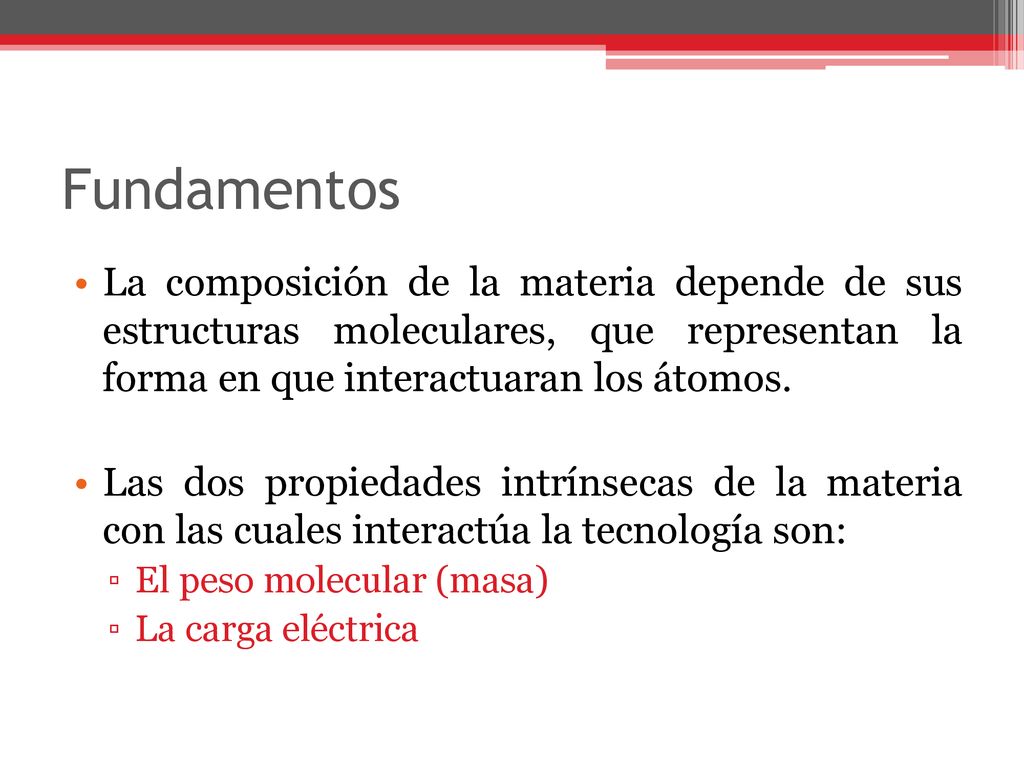

4 Fundamentos La composición de la materia depende de sus estructuras moleculares, que representan la forma en que interactuaran los átomos. Las dos propiedades intrínsecas de la materia con las cuales interactúa la tecnología son: El peso molecular (masa) La carga eléctrica

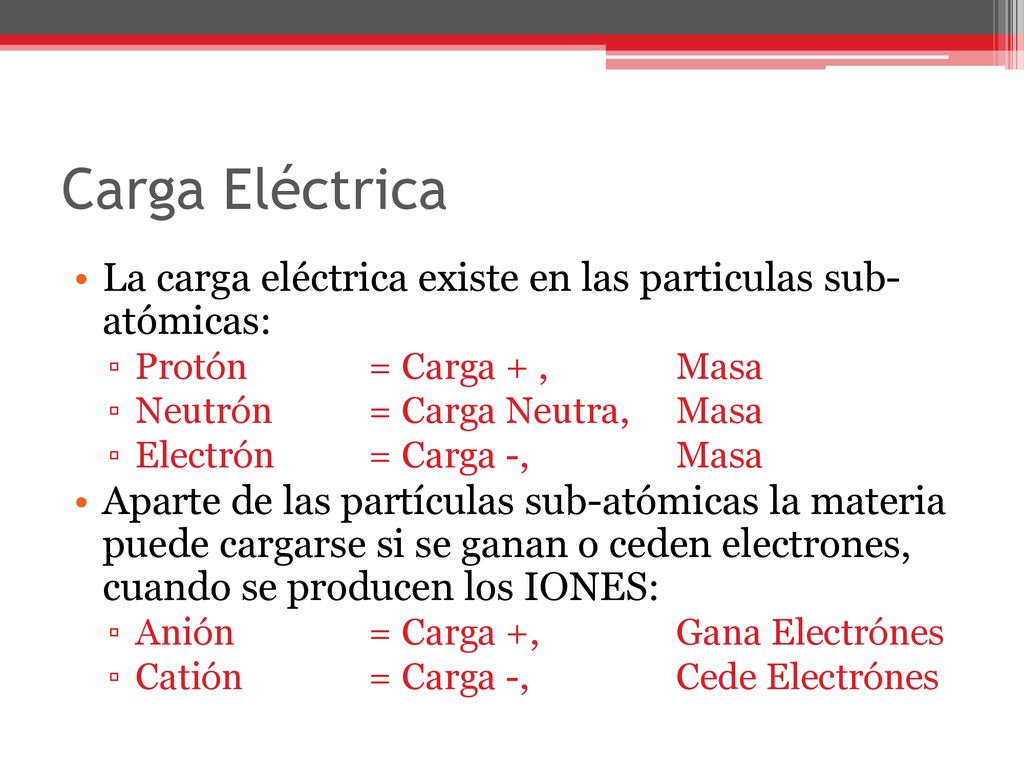

5 Carga Eléctrica La carga eléctrica existe en las particulas sub- atómicas: Protón = Carga + , Masa Neutrón = Carga Neutra, Masa Electrón = Carga -, Masa Aparte de las partículas sub-atómicas la materia puede cargarse si se ganan o ceden electrones, cuando se producen los IONES: Anión = Carga +, Gana Electrónes Catión = Carga -, Cede Electrónes

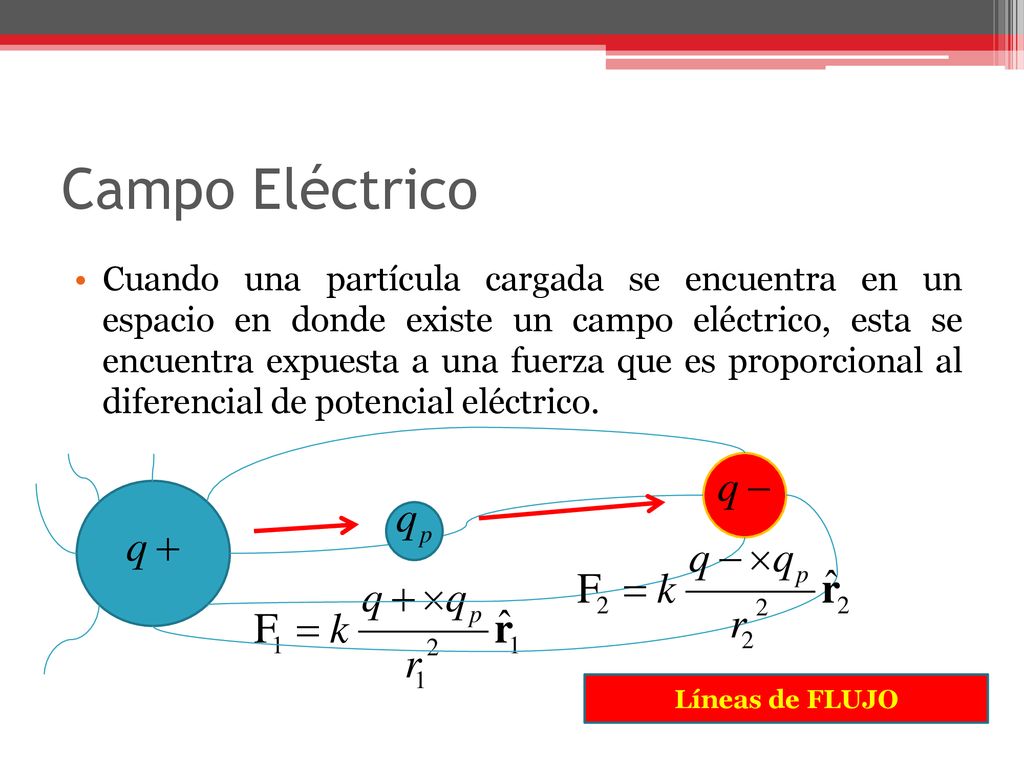

6 Campo Eléctrico Cuando una partícula cargada se encuentra en un espacio en donde existe un campo eléctrico, esta se encuentra expuesta a una fuerza que es proporcional al diferencial de potencial eléctrico. Líneas de FLUJO

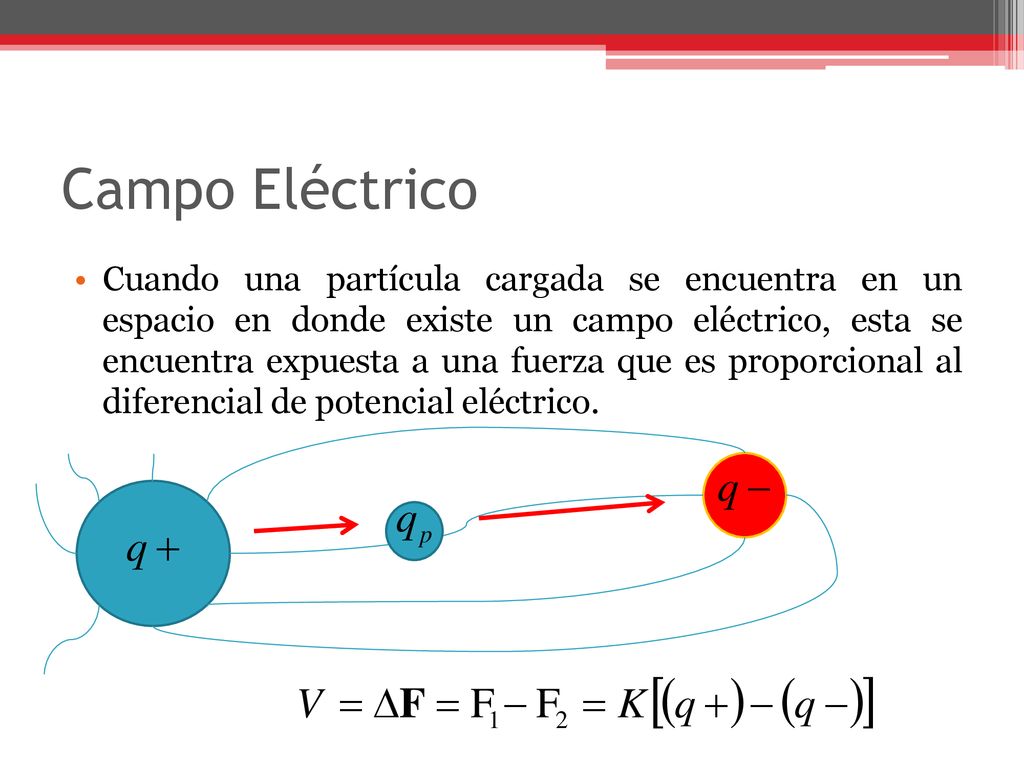

7 Campo Eléctrico Cuando una partícula cargada se encuentra en un espacio en donde existe un campo eléctrico, esta se encuentra expuesta a una fuerza que es proporcional al diferencial de potencial eléctrico.

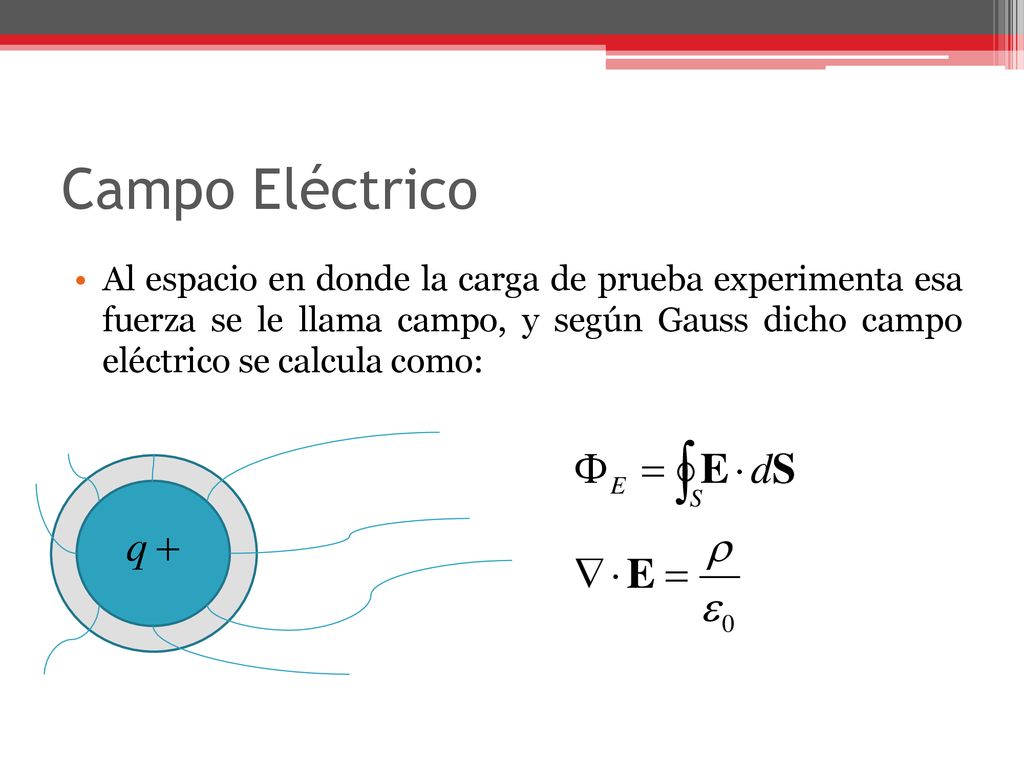

8 Campo Eléctrico Al espacio en donde la carga de prueba experimenta esa fuerza se le llama campo, y según Gauss dicho campo eléctrico se calcula como:

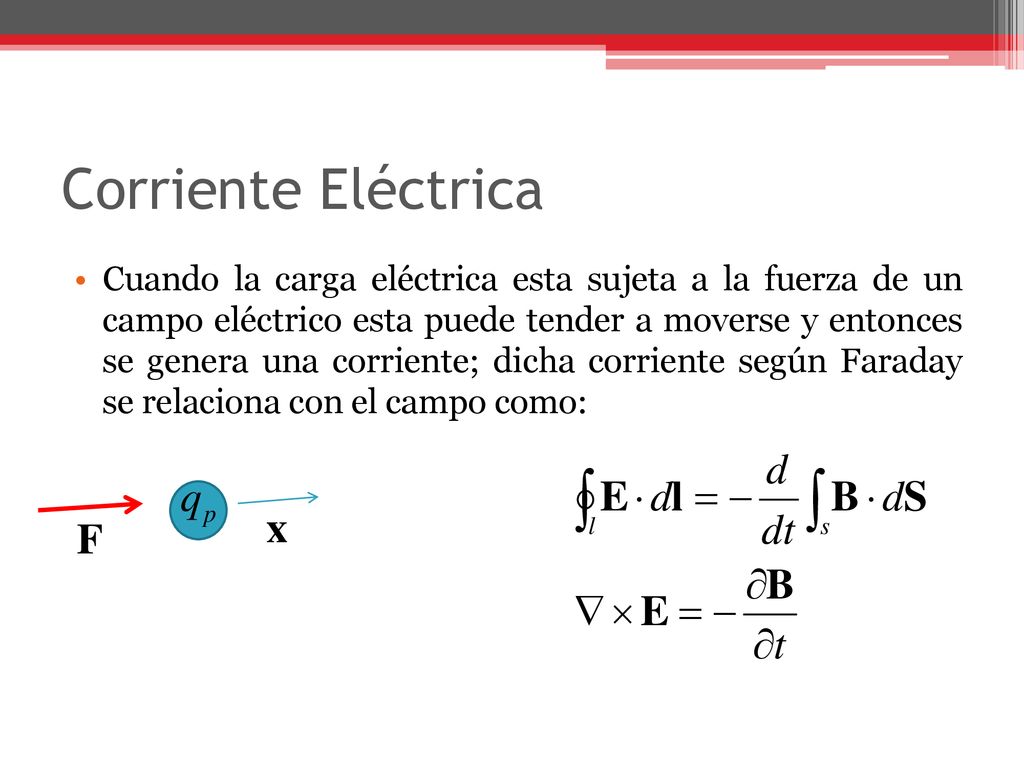

9 Corriente Eléctrica Cuando la carga eléctrica esta sujeta a la fuerza de un campo eléctrico esta puede tender a moverse y entonces se genera una corriente; dicha corriente según Faraday se relaciona con el campo como:

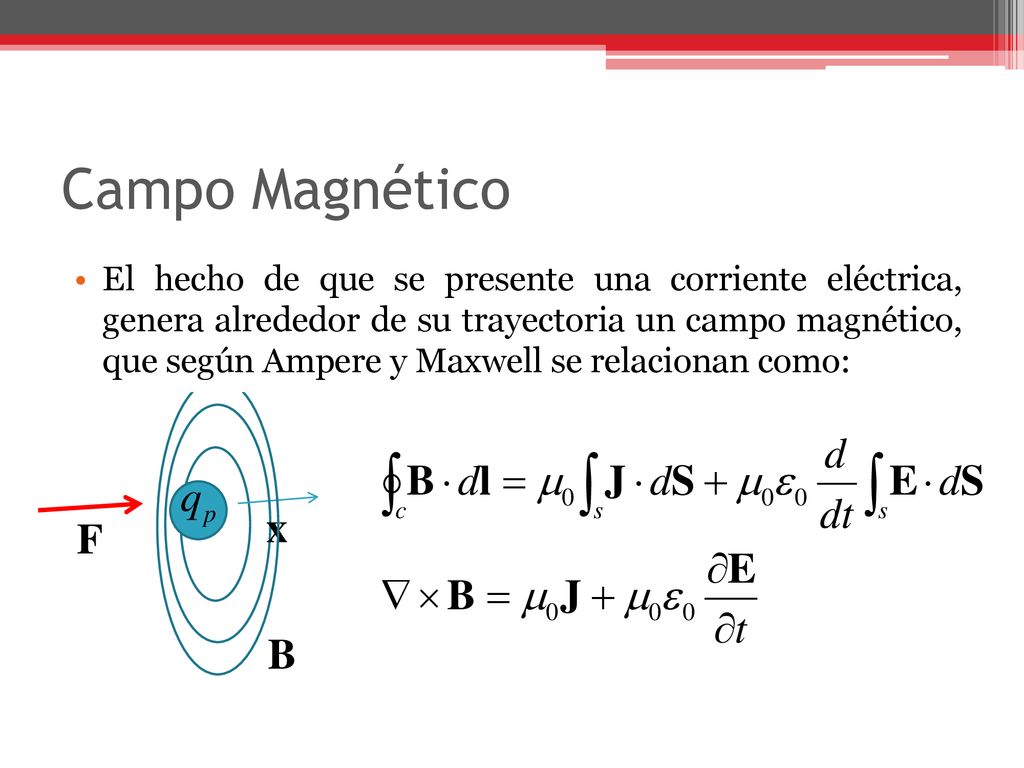

10 Campo Magnético El hecho de que se presente una corriente eléctrica, genera alrededor de su trayectoria un campo magnético, que según Ampere y Maxwell se relacionan como:

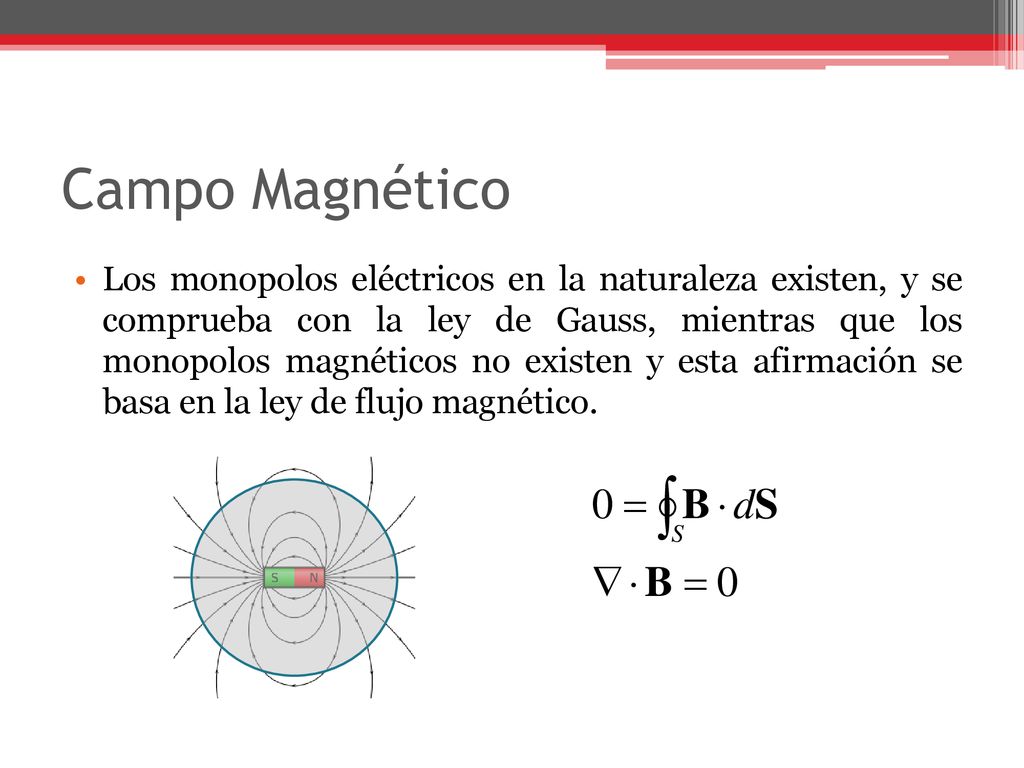

11 Campo Magnético Los monopolos eléctricos en la naturaleza existen, y se comprueba con la ley de Gauss, mientras que los monopolos magnéticos no existen y esta afirmación se basa en la ley de flujo magnético.

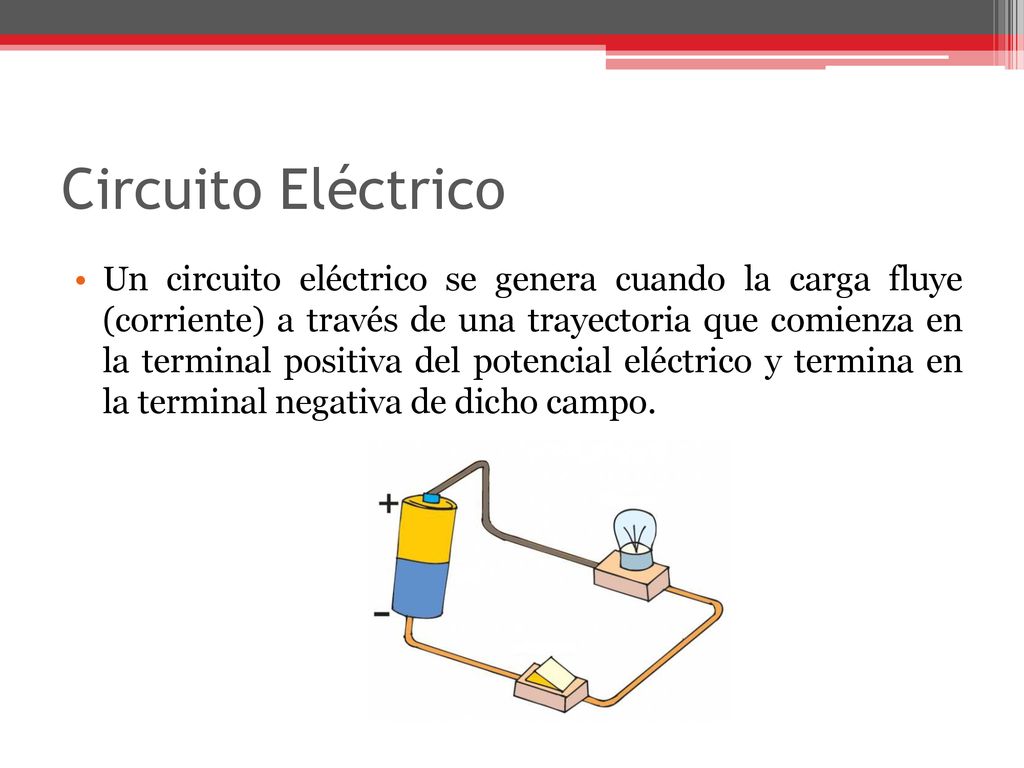

12 Circuito Eléctrico Un circuito eléctrico se genera cuando la carga fluye (corriente) a través de una trayectoria que comienza en la terminal positiva del potencial eléctrico y termina en la terminal negativa de dicho campo.

13 Resistencia Eléctrica

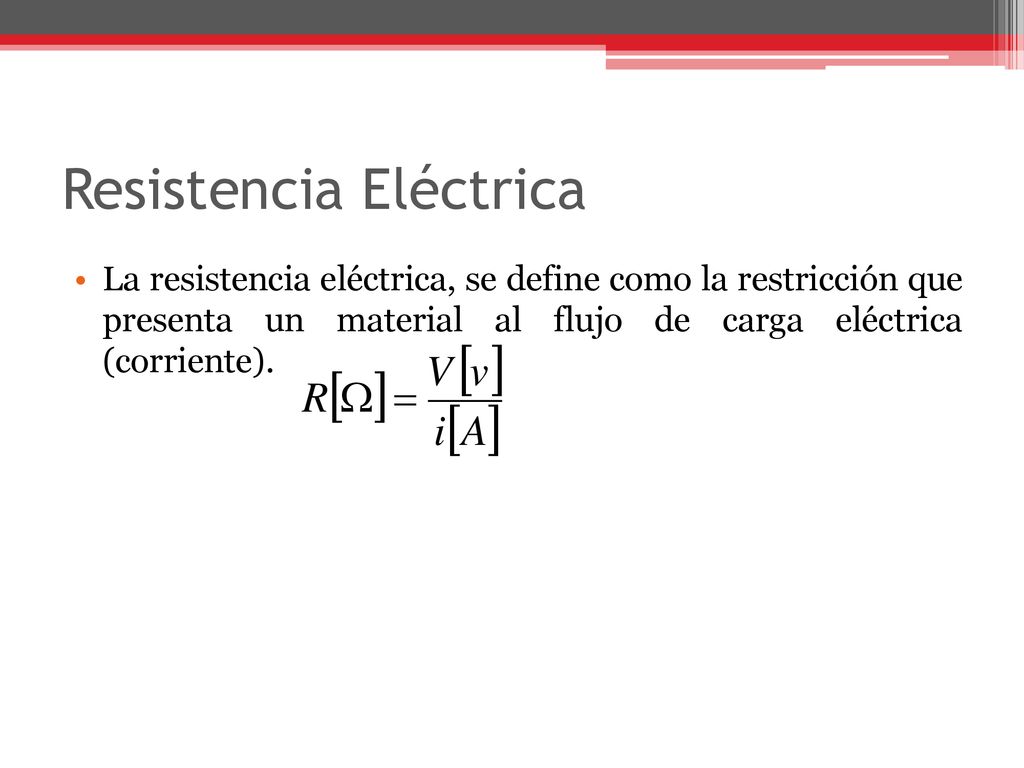

La resistencia eléctrica, se define como la restricción que presenta un material al flujo de carga eléctrica (corriente).

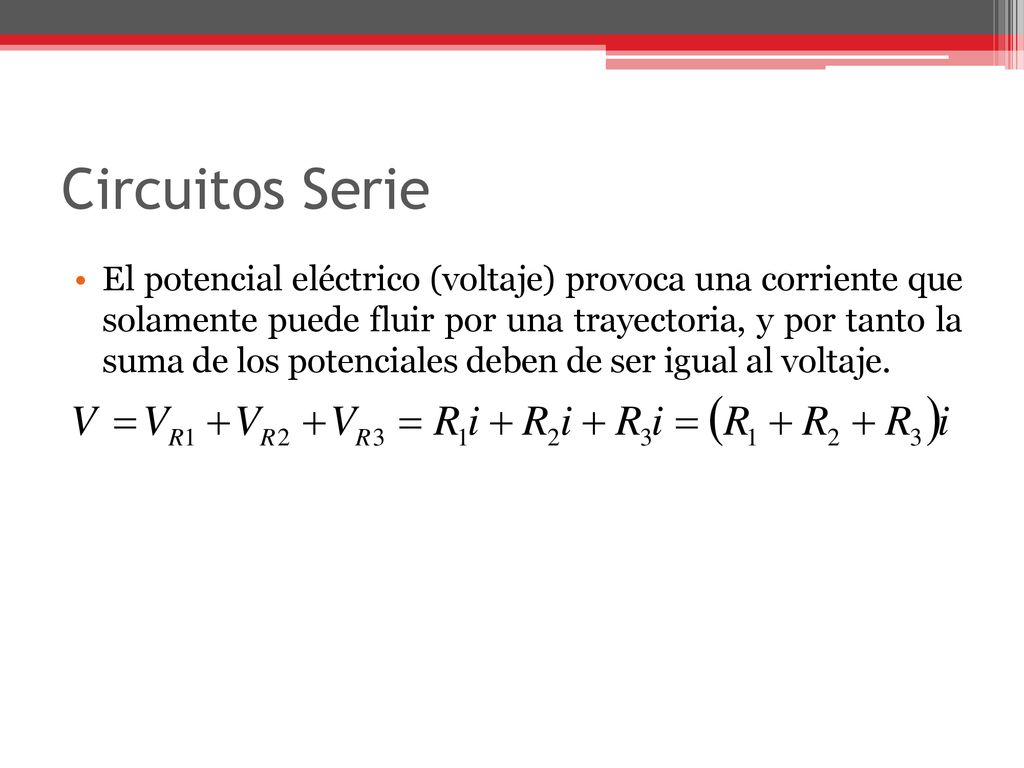

14 Circuitos Serie El potencial eléctrico (voltaje) provoca una corriente que solamente puede fluir por una trayectoria, y por tanto la suma de los potenciales deben de ser igual al voltaje.

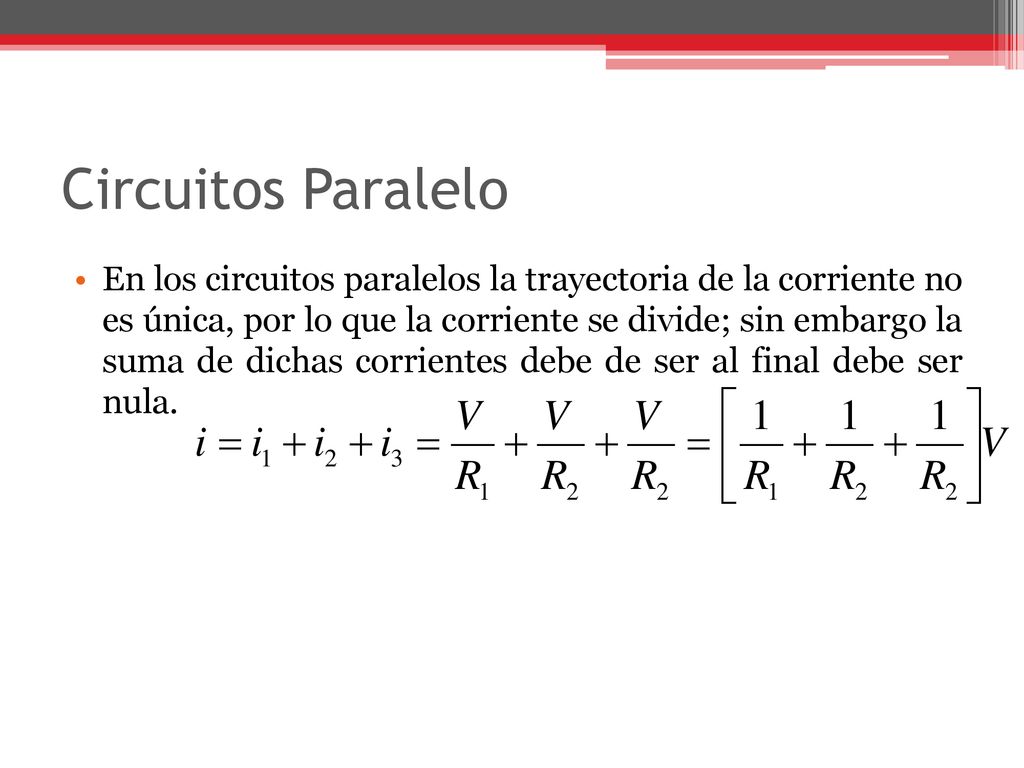

15 Circuitos Paralelo En los circuitos paralelos la trayectoria de la corriente no es única, por lo que la corriente se divide; sin embargo la suma de dichas corrientes debe de ser al final debe ser nula.

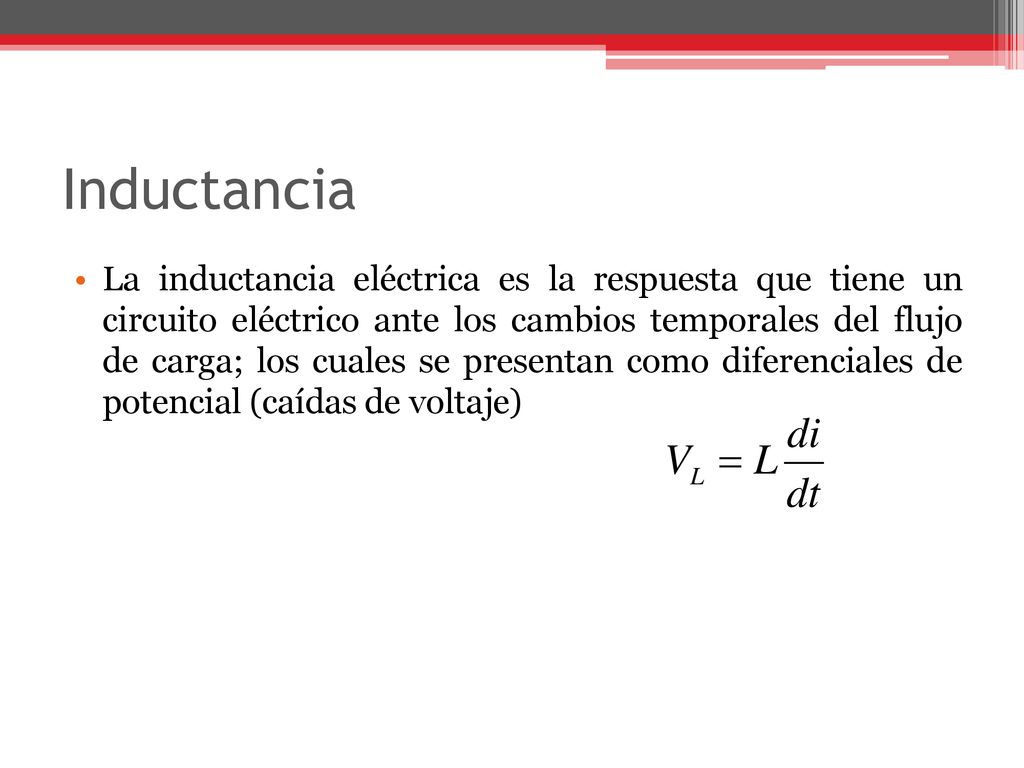

16 Inductancia La inductancia eléctrica es la respuesta que tiene un circuito eléctrico ante los cambios temporales del flujo de carga; los cuales se presentan como diferenciales de potencial (caídas de voltaje)

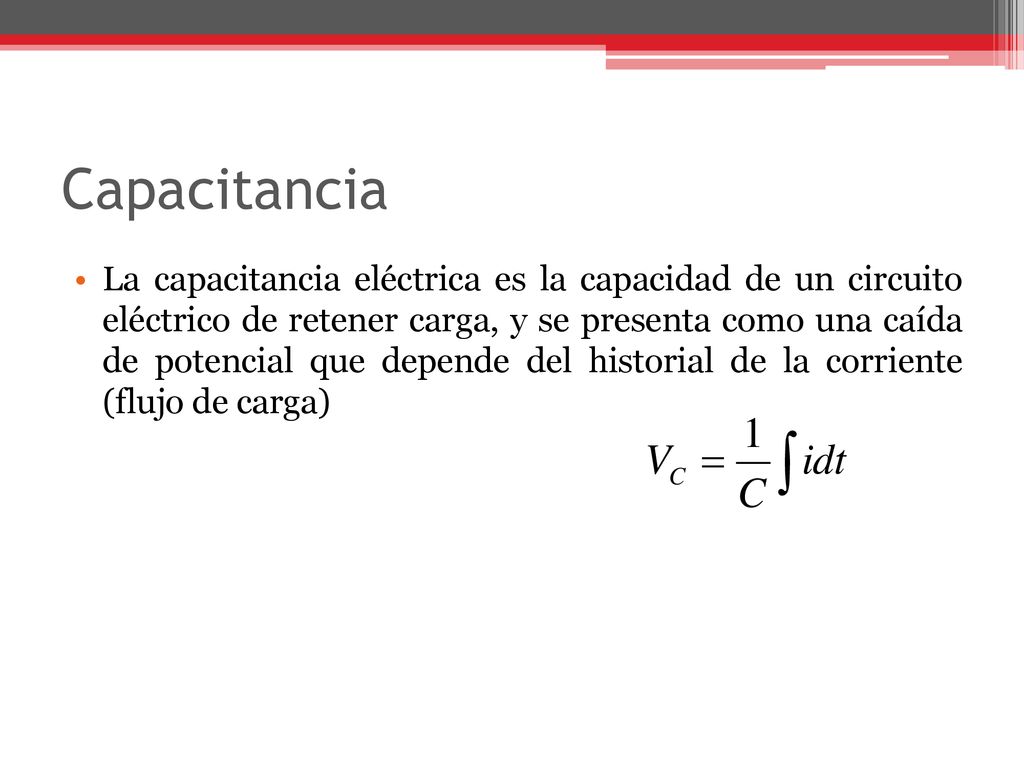

17 Capacitancia La capacitancia eléctrica es la capacidad de un circuito eléctrico de retener carga, y se presenta como una caída de potencial que depende del historial de la corriente (flujo de carga)

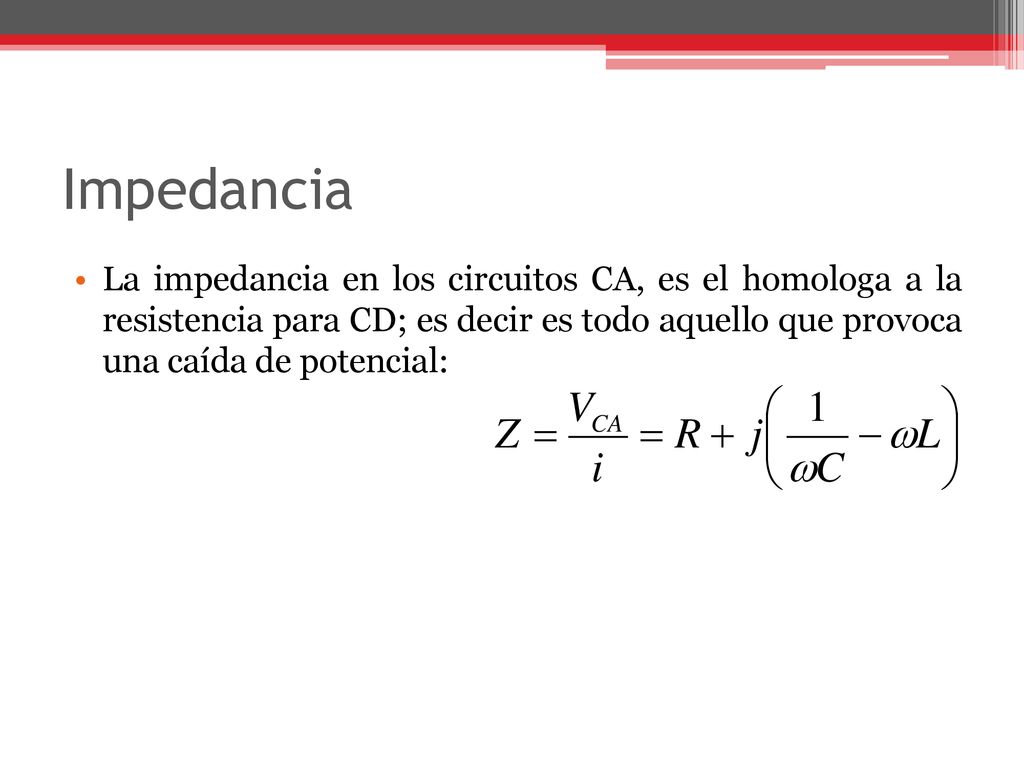

18 Impedancia La impedancia en los circuitos CA, es el homologa a la resistencia para CD; es decir es todo aquello que provoca una caída de potencial:

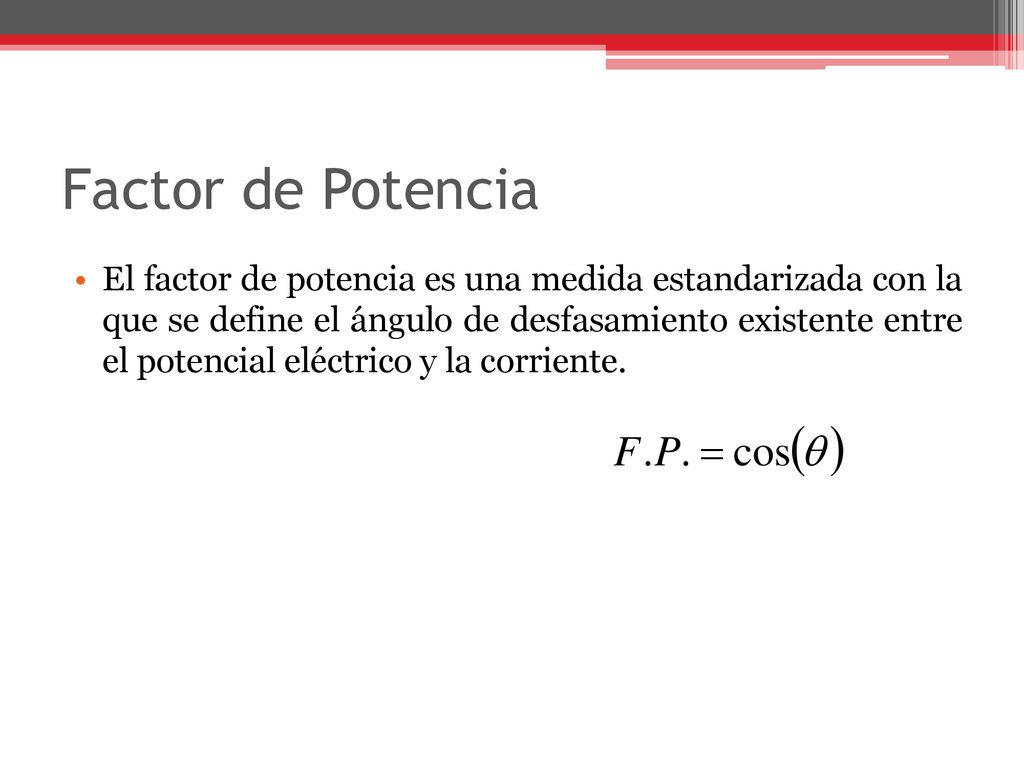

19 Factor de Potencia El factor de potencia es una medida estandarizada con la que se define el ángulo de desfasamiento existente entre el potencial eléctrico y la corriente.
