1 Unidad de Trabajo 6: Concentrador y Conmutador /
1º SMR. Redes Locales Unidad de Trabajo 6: Concentrador y Conmutador / Work Unit 6: Hub y Switch

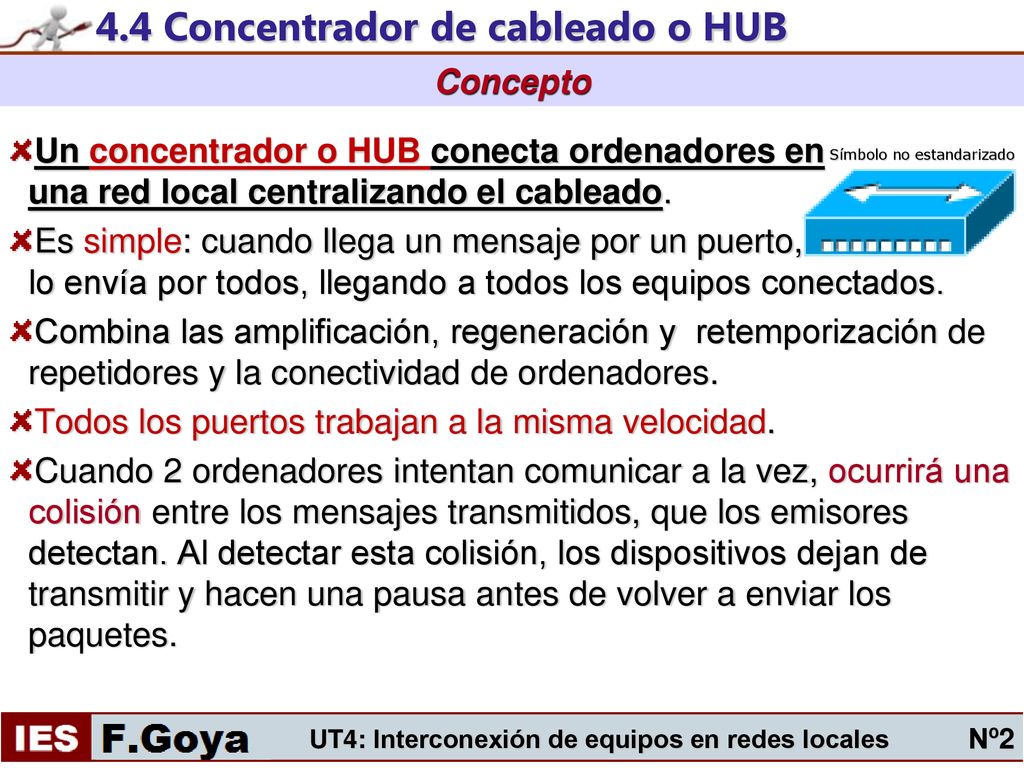

2 4.4 Concentrador de cableado o HUB
Concepto Un concentrador o HUB conecta ordenadores en una red local centralizando el cableado. Es simple: cuando llega un mensaje por un puerto, lo envía por todos, llegando a todos los equipos conectados. Combina las amplificación, regeneración y retemporización de repetidores y la conectividad de ordenadores. Todos los puertos trabajan a la misma velocidad. Cuando 2 ordenadores intentan comunicar a la vez, ocurrirá una colisión entre los mensajes transmitidos, que los emisores detectan. Al detectar esta colisión, los dispositivos dejan de transmitir y hacen una pausa antes de volver a enviar los paquetes. Símbolo no estandarizado

3 4.4 Concentrador de cableado o HUB
Funcionamiento interno Ordenador A Ordenador B Ordenador C Ordenador D 3º El mensaje llegará a todos los ordenadores, y sólo al que va destinado (ordenador D) lo procesará (los demás lo ignorarán eliminándolo) 2º El HUB se limita a reenviar como un repetidor el mensaje por todos los puertos a todos los ordenadores que tiene conectados El funcionamiento del HUB es el siguiente: supongamos que el ordenador A le quiere mandar un mensaje al ordenador D 1º El ordenador A envía el mensaje al HUB

4 4.5 Conmutadores o SWITCH Concepto
El conmutador o switch interconecta ordenadores en red local como el HUB pero de forma más inteligente. Analiza el tráfico y sólo envía el mensaje por el puerto en el que está el destinatario. Usa una tabla de direcciones MAC, anota que equipos tiene accesibles en cada puerto, la construye dinámicamente sin necesidad de que tengas que configurar nada. Al no enviar el mensaje por todos los puertos, mientras que un ordenador comunica, otro puede hacerlo a la vez. Los puertos RJ-45, al igual que en los HUBs, han de ser apantallados si vamos a conectar cable FTP o STP. ¿Qué es mejor un switch de 24 puertos o 3 de 8 en cascada para conectar 15 ordenadores? Se denomina broadcast al mensaje que va destinado a todos los ordenadores de la red local (o subred). Tabla de direcciones. Por ejemplo, un equipo conectado directamente a un puerto de un conmutador o switch provoca que el conmutador almacene su dirección MAC. Esto permite que, a diferencia de los concentradores o hubs, la información dirigida a un dispositivo vaya sólo al puerto en que está conectado dicho dispositivo. En el caso de conectar dos conmutadores, cada conmutador aprenderá todas las direcciones MAC de los dispositivos accesibles por sus puertos, por lo tanto en el puerto de interconexión se almacenan las MAC de todos los dispositivos del otro conmutador.

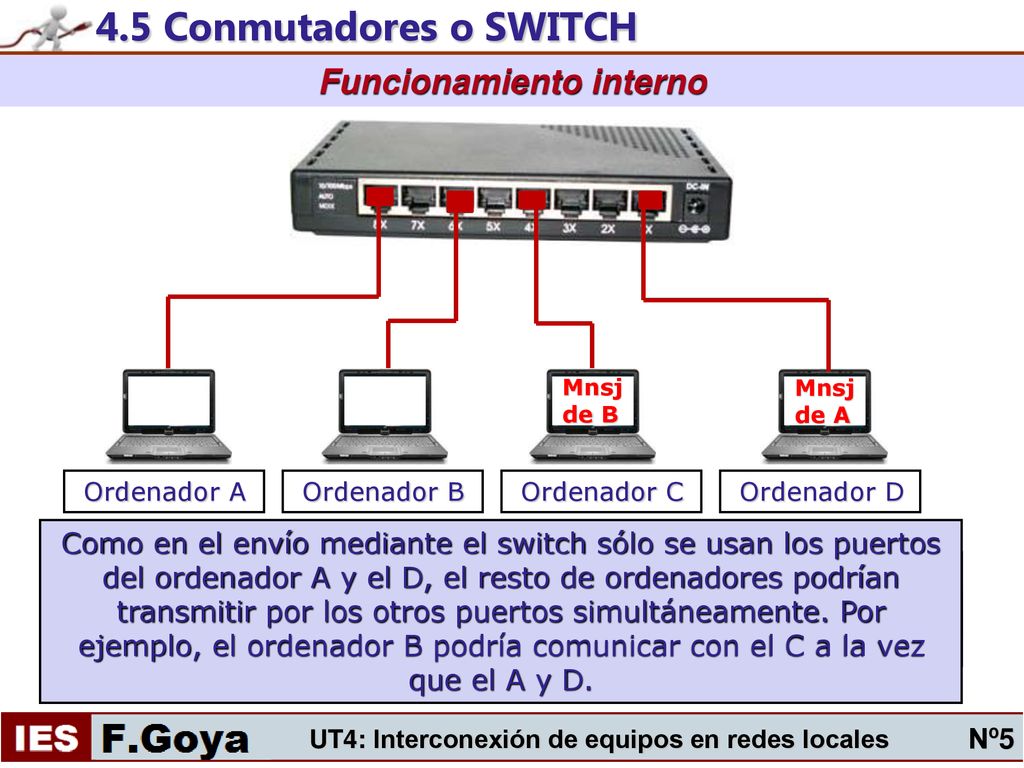

5 Funcionamiento interno
4.5 Conmutadores o SWITCH Funcionamiento interno Mnsj de B Mnsj de A Ordenador A Ordenador B Ordenador C Ordenador D Como en el envío mediante el switch sólo se usan los puertos del ordenador A y el D, el resto de ordenadores podrían transmitir por los otros puertos simultáneamente. Por ejemplo, el ordenador B podría comunicar con el C a la vez que el A y D. 2º El SWITCH sabe que el ordenador D está en el puerto de la derecha (1X) y lo envía sólo por ese puerto (lo sabe por la tabla de direcciones MAC que almacena) El funcionamiento del SWITCH es el siguiente: supongamos que el ordenador A le quiere mandar un mensaje al ordenador D 1º El ordenador A envía el mensaje al SWITCH

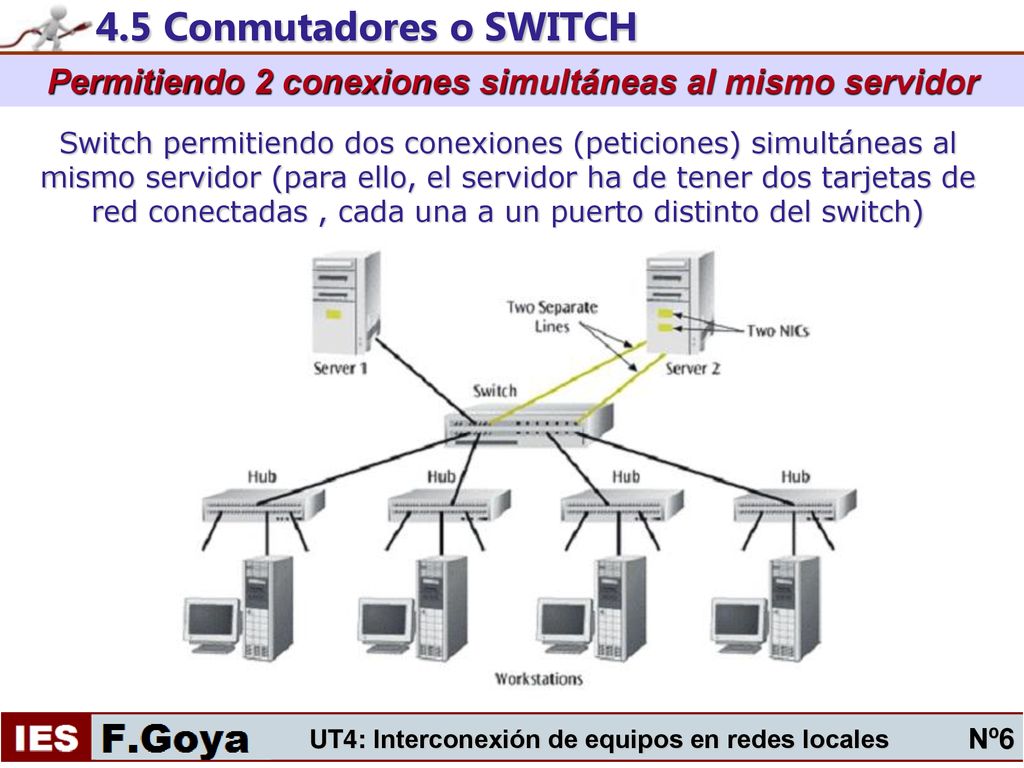

6 Permitiendo 2 conexiones simultáneas al mismo servidor
4.5 Conmutadores o SWITCH Permitiendo 2 conexiones simultáneas al mismo servidor Switch permitiendo dos conexiones (peticiones) simultáneas al mismo servidor (para ello, el servidor ha de tener dos tarjetas de red conectadas , cada una a un puerto distinto del switch) El servidor tiene instaladas 2 tarjetas de red distintas conectadas cada una a un puerto distinto del switch. Con esto se consigue que el servidor pueda recibir dos peticiones simultáneamente.
