(Light Detection and Ranging o Laser Imaging Detection and Ranging)

Presentación del tema: "(Light Detection and Ranging o Laser Imaging Detection and Ranging)"— Transcripción de la presentación:

1 (Light Detection and Ranging o Laser Imaging Detection and Ranging)

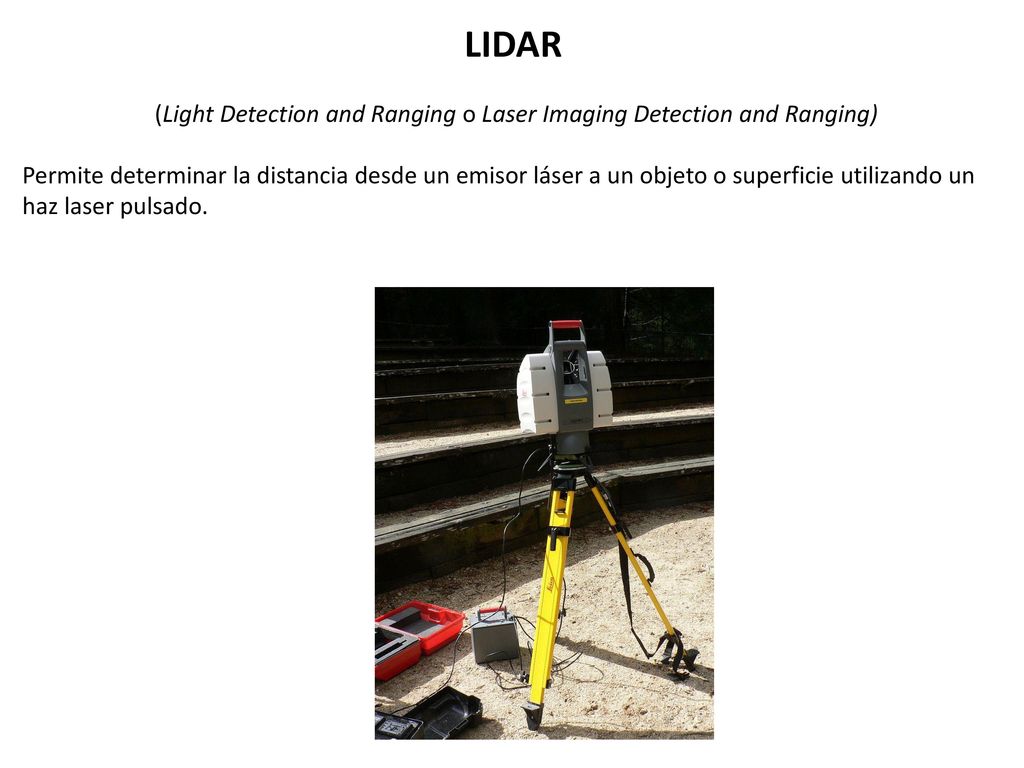

LIDAR  (Light Detection and Ranging o Laser Imaging Detection and Ranging) Permite determinar la distancia desde un emisor láser a un objeto o superficie utilizando un haz laser pulsado.

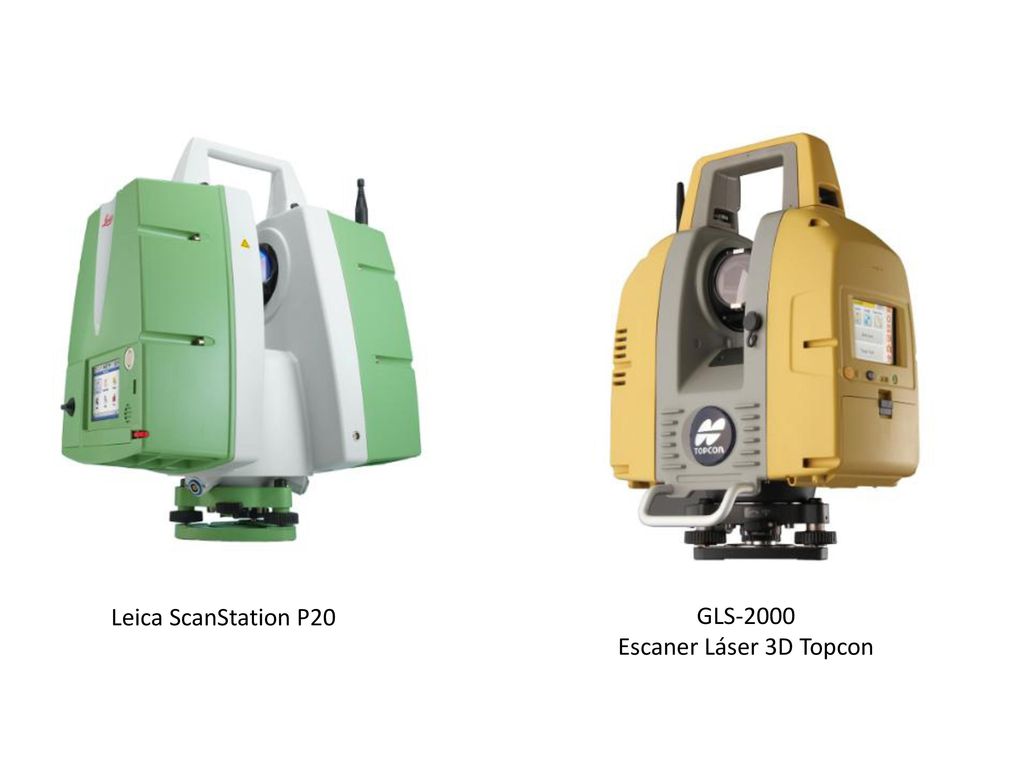

2 Leica ScanStation P20 GLS-2000 Escaner Láser 3D Topcon

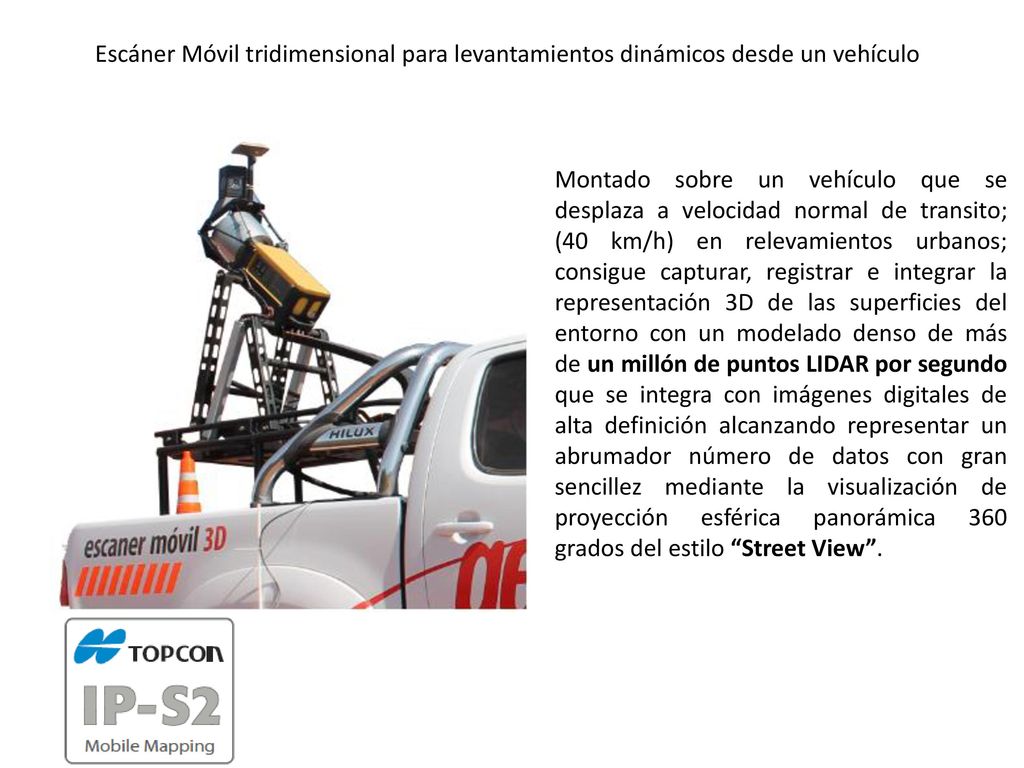

3 Escáner Móvil tridimensional para levantamientos dinámicos desde un vehículo
Montado sobre un vehículo que se desplaza a velocidad normal de transito; (40 km/h) en relevamientos urbanos; consigue capturar, registrar e integrar la representación 3D de las superficies del entorno con un modelado denso de más de un millón de puntos LIDAR por segundo que se integra con imágenes digitales de alta definición alcanzando representar un abrumador número de datos con gran sencillez mediante la visualización de proyección esférica panorámica 360 grados del estilo “Street View”.

4

5

6

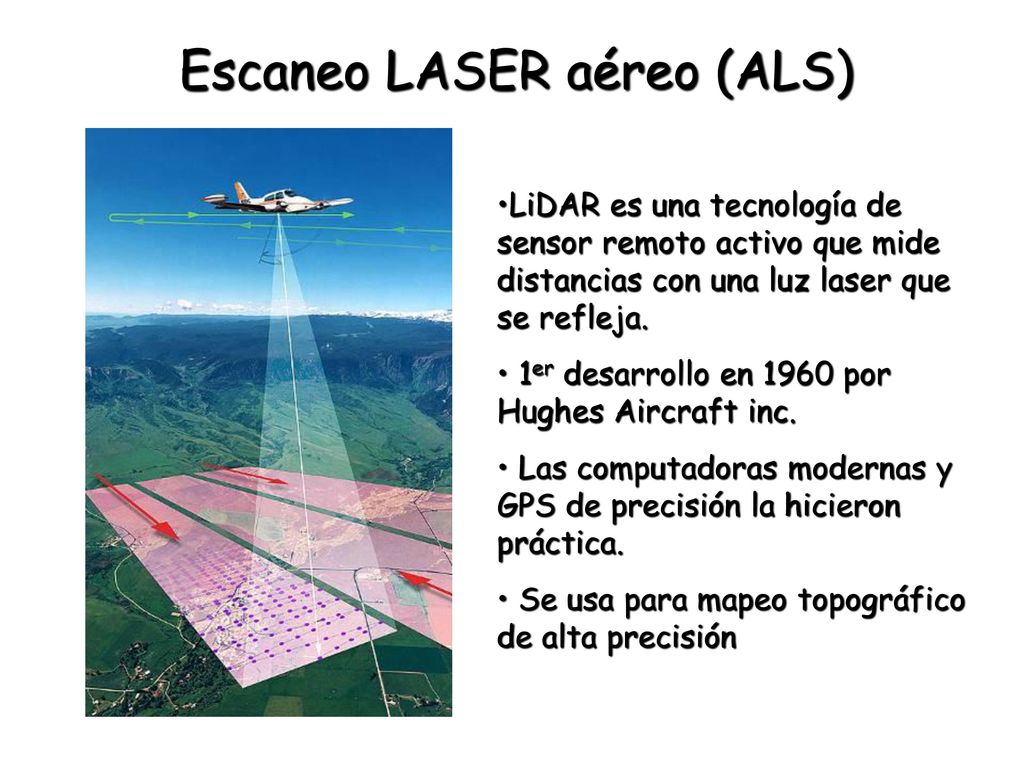

7 Escaneo LASER aéreo (ALS)
LiDAR es una tecnología de sensor remoto activo que mide distancias con una luz laser que se refleja. 1er desarrollo en 1960 por Hughes Aircraft inc. Las computadoras modernas y GPS de precisión la hicieron práctica. Se usa para mapeo topográfico de alta precisión

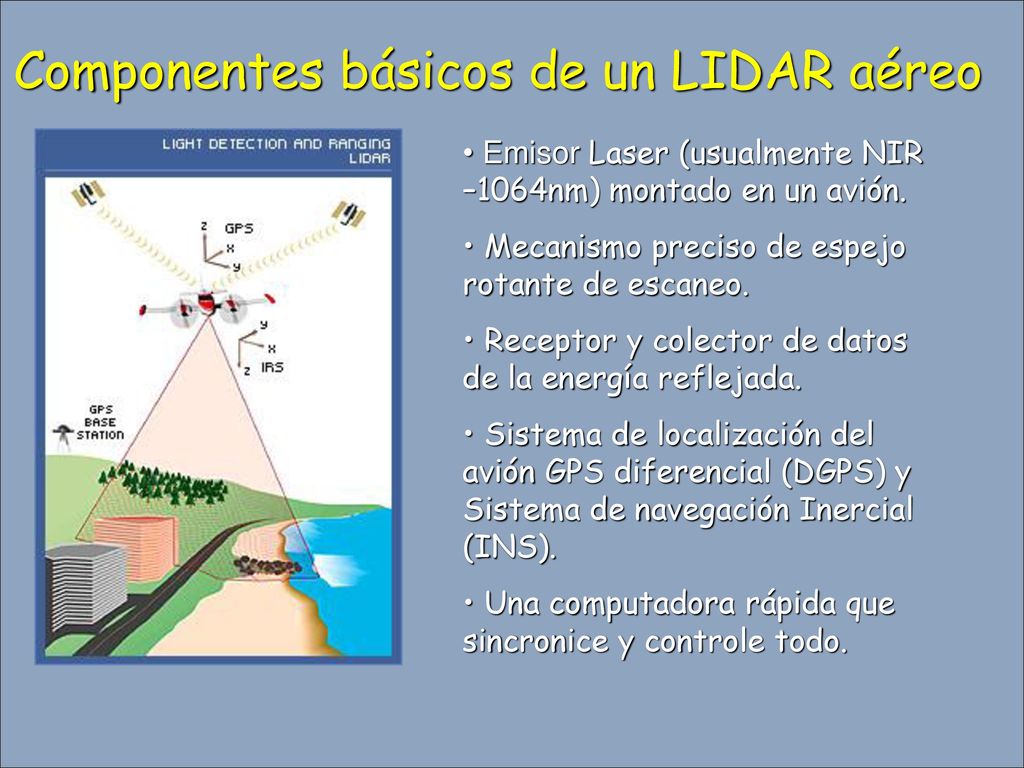

8 Componentes básicos de un LIDAR aéreo
Emisor Laser (usualmente NIR –1064nm) montado en un avión. Mecanismo preciso de espejo rotante de escaneo. Receptor y colector de datos de la energía reflejada. Sistema de localización del avión GPS diferencial (DGPS) y Sistema de navegación Inercial (INS). Una computadora rápida que sincronice y controle todo.

9 Millones de puntos X,Y,Z Area aproximada: 1 X 0.75milla.

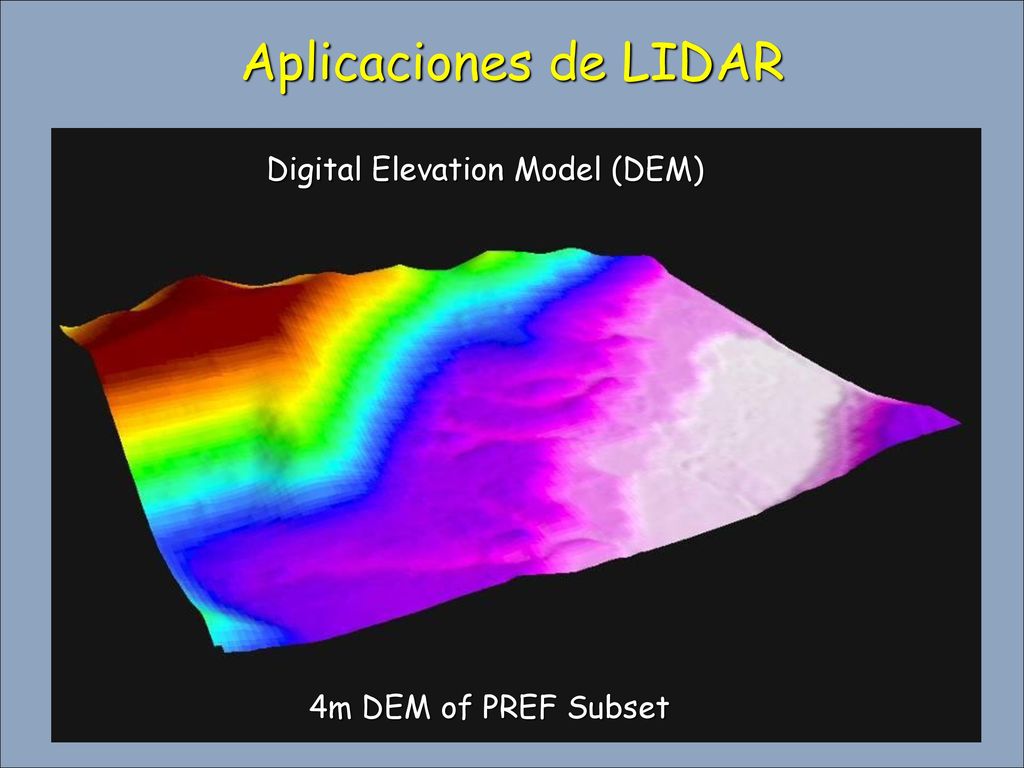

10 Aplicaciones de LIDAR Digital Elevation Model (DEM)
4m DEM of PREF Subset

11

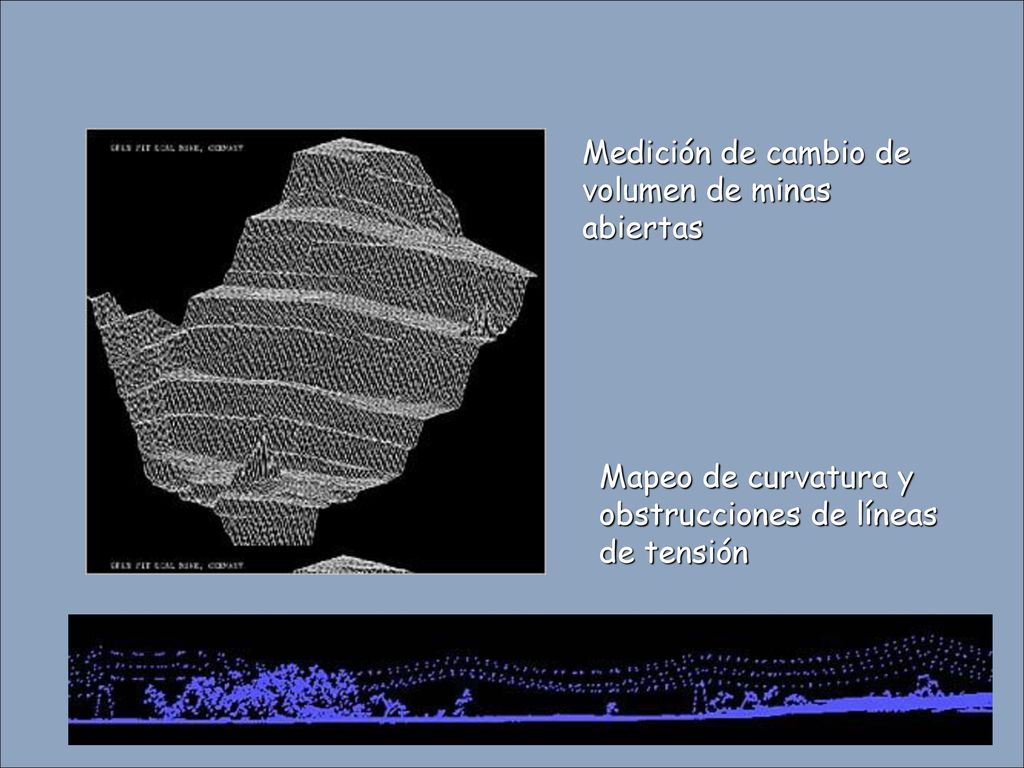

12 Medición de cambio de volumen de minas abiertas
Mapeo de curvatura y obstrucciones de líneas de tensión

13 Discrete Return LIDAR for Forestry
Can be used to measure forest characteristics including stand height, biomass distribution, volume. DEMs are used in planning for erosion and engineering projects including roads. Mapping of forest stand structure characteristics and fire fuels conditions is under development.

14

15

16

17
