ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS

Presentación del tema: "ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS"— Transcripción de la presentación:

1 ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS
Trabajo Fin de Grado 2016 ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS Grado en Diseño Industrial y Desarrollo de Productos AUTOR: Rafael Bravo Orts TUTOR: Carlos Miguel Rubió Sanvalero

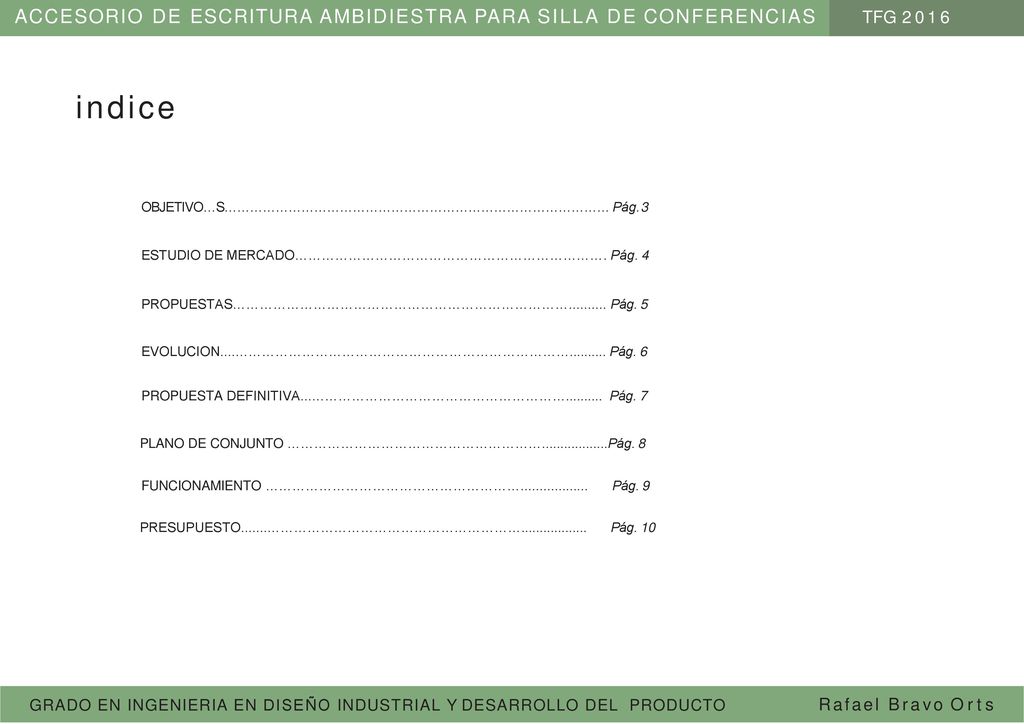

2 indice ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS
TFG 2016 indice OBJETIVO…S……………………………………………………………………………… Pág. 3 ESTUDIO DE MERCADO……………………………………………………………. Pág. 4 PROPUESTAS………………………………………………………………… Pág. 5 EVOLUCION....………………………………………………………………… Pág. 6 PROPUESTA DEFINITIVA...………………………………………………… Pág. 7 PLANO DE CONJUNTO ………………………………………………… Pág. 8 FUNCIONAMIENTO ………………………………………………… Pág. 9 PRESUPUESTO ………………………………………………… Pág. 10 GRADO EN INGENIERIA EN DISEÑO INDUSTRIAL Y DESARROLLO DEL PRODUCTO Rafael Bravo Orts

3 ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS

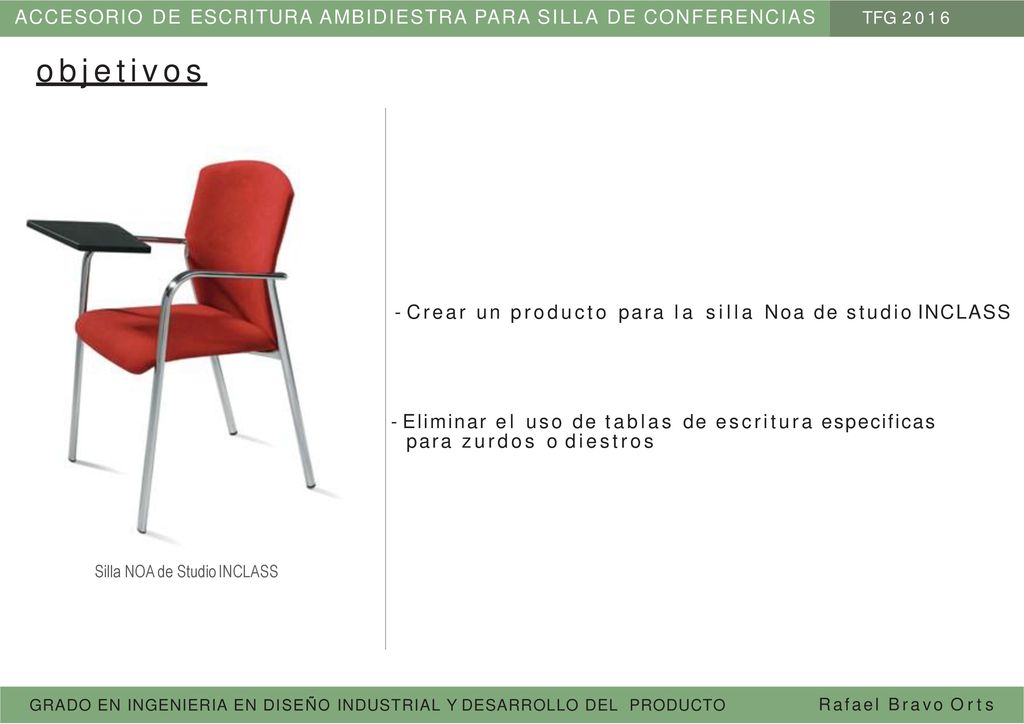

TFG 2016 objetivos - Crear un producto para la silla Noa de studio INCLASS - Eliminar el uso de tablas de escritura especificas para zurdos o diestros Silla NOA de Studio INCLASS GRADO EN INGENIERIA EN DISEÑO INDUSTRIAL Y DESARROLLO DEL PRODUCTO Rafael Bravo Orts

4 ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS

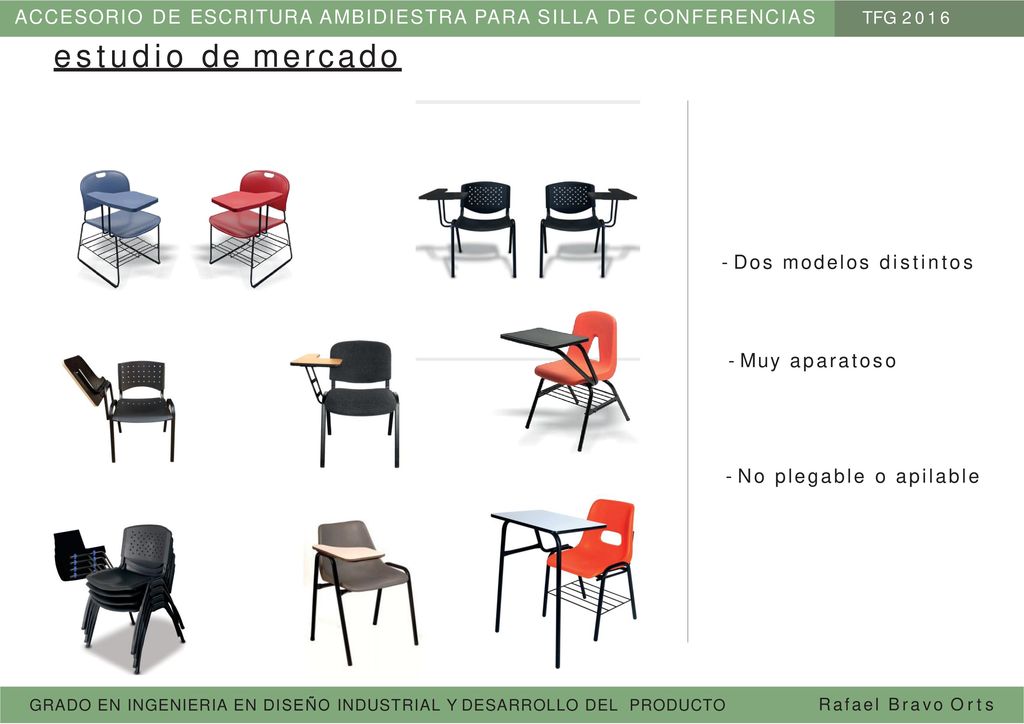

TFG 2016 estudio de mercado - Dos modelos distintos - Muy aparatoso - No plegable o apilable GRADO EN INGENIERIA EN DISEÑO INDUSTRIAL Y DESARROLLO DEL PRODUCTO Rafael Bravo Orts

5 ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS

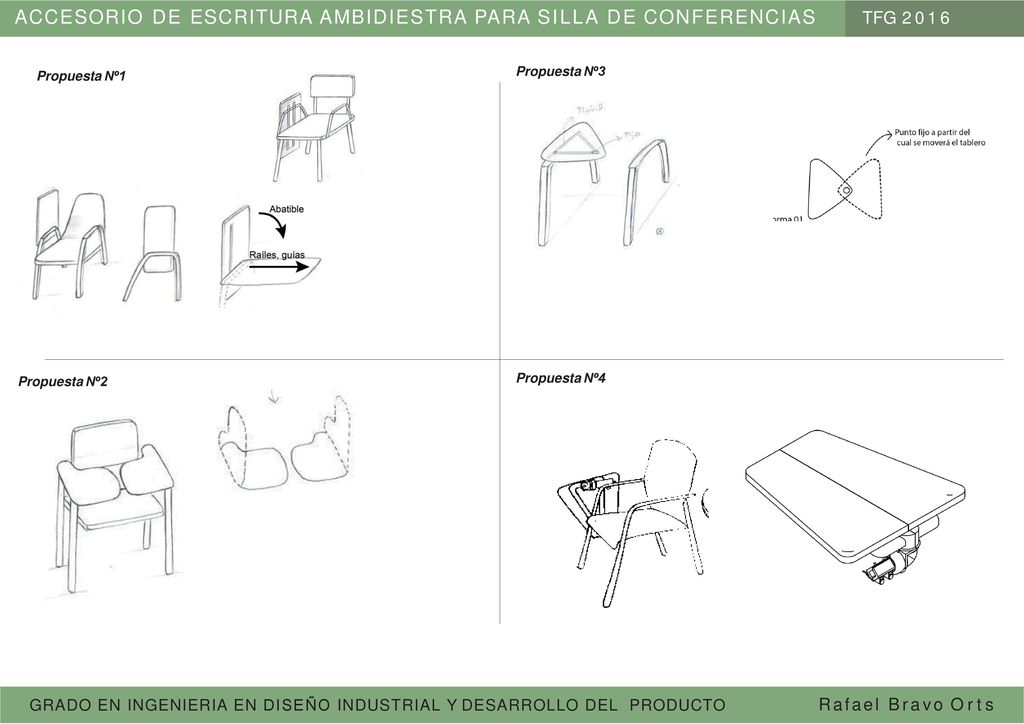

TFG 2016 Propuesta Nº1 Propuesta Nº3 Propuesta Nº2 Propuesta Nº4 GRADO EN INGENIERIA EN DISEÑO INDUSTRIAL Y DESARROLLO DEL PRODUCTO Rafael Bravo Orts

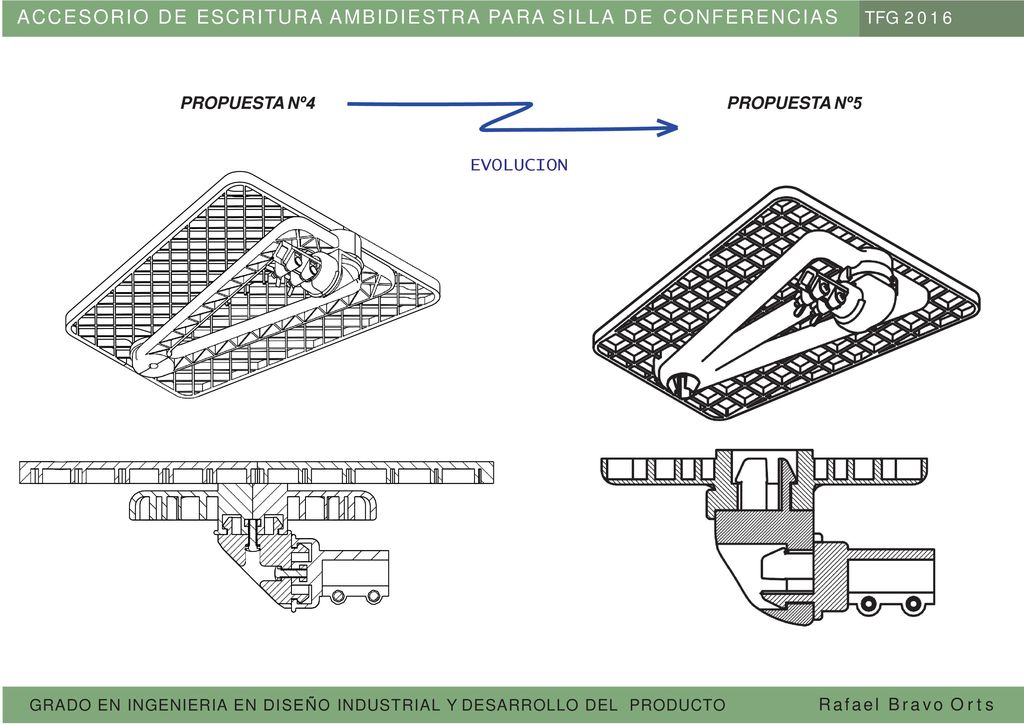

6 ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS
TFG 2016 PROPUESTA Nº4 PROPUESTA Nº5 EVOLUCION GRADO EN INGENIERIA EN DISEÑO INDUSTRIAL Y DESARROLLO DEL PRODUCTO Rafael Bravo Orts

7 ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS

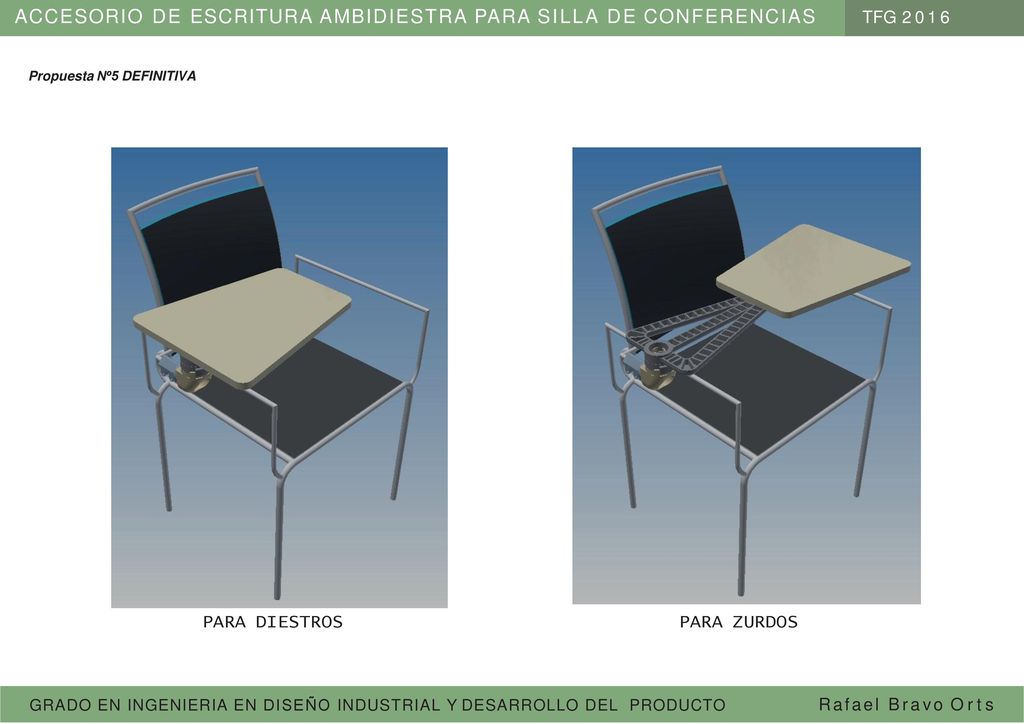

TFG 2016 Propuesta Nº5 DEFINITIVA PARA DIESTROS PARA ZURDOS GRADO EN INGENIERIA EN DISEÑO INDUSTRIAL Y DESARROLLO DEL PRODUCTO Rafael Bravo Orts

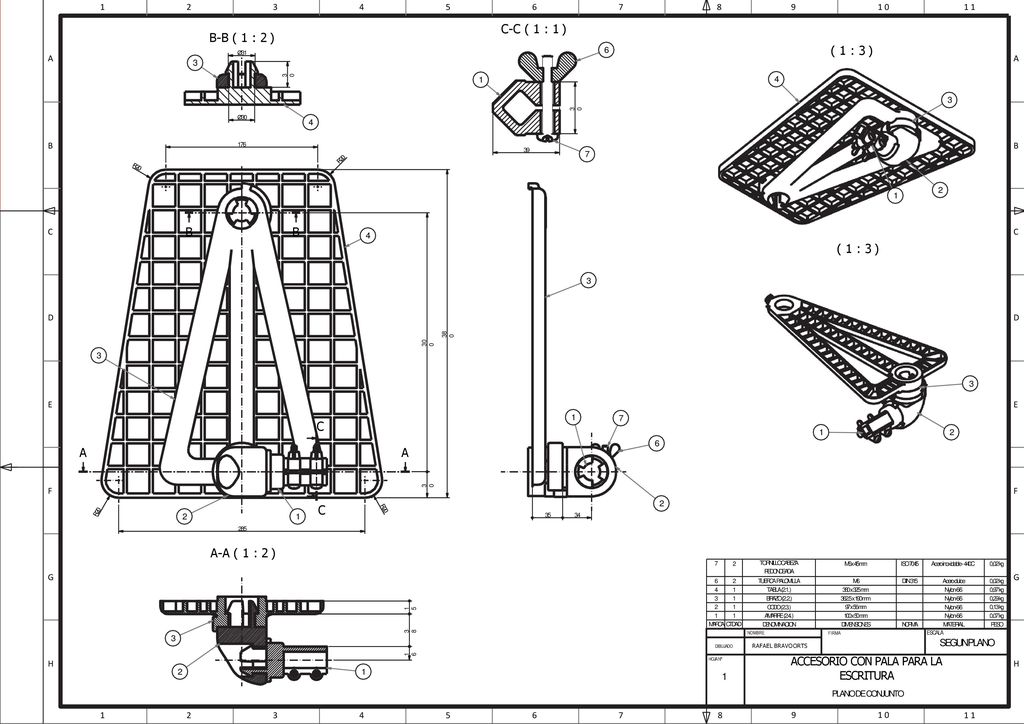

8 C-C ( 1 : 1 ) B-B ( 1 : 2 ) ( 1 : 3 ) B B ( 1 : 3 ) C A A C
4 5 6 7 8 9 10 11 C-C ( 1 : 1 ) B-B ( 1 : 2 ) 6 ( 1 : 3 ) A Ø31 3 A 30 1 4 3 30 Ø30 4 B 176 B 39 7 R20 R20 1 2 C B B 4 C ( 1 : 3 ) 3 D D 380 300 3 E E 1 7 C 1 2 6 A A F 30 F C 2 R20 2 1 R20 35 34 285 A-A ( 1 : 2 ) 7 2 TORNILLO CABEZA REDONDEADA M6 x 45 mm ISO 7045 Acero inoxidable - 440C 0,02 kg G G 6 2 TUERCA PALOMILLA M6 DIN 315 Acero dulce 0,02 kg 4 1 TABLA (2.1.) 380 x 325 mm Nylon-6/6 0,97 kg 3 1 BRAZO (2.2.) 362.5 x 190 mm Nylon-6/6 0,29 kg 15 2 1 CODO (2.3.) 97 x 56 mm Nylon-6/6 0,13 kg 1 1 MARCA CTDAD AMARRE (2.4.) 100 x 50 mm Nylon-6/6 0,07 kg DENOMINACION DIMENSIONES NORMA MATERIAL PESO 38 3 NOMBRE FIRMA ESCALA SEGUN PLANO DIBUJADO RAFAEL BRAVO ORTS 16 H HOJA Nº ACCESORIO CON PALA PARA LA ESCRITURA PLANO DE CONJUNTO 9 10 H 2 1 1 1 2 3 4 5 6 7 8 11

9 ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS

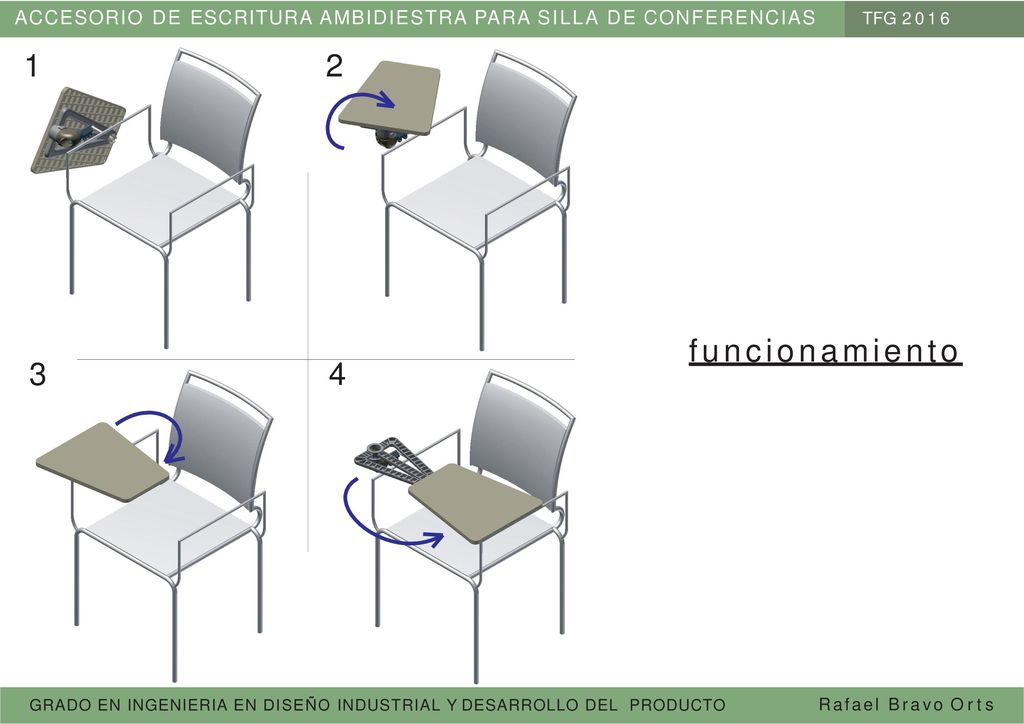

1 2 TFG 2016 funcionamiento 3 4 GRADO EN INGENIERIA EN DISEÑO INDUSTRIAL Y DESARROLLO DEL PRODUCTO Rafael Bravo Orts

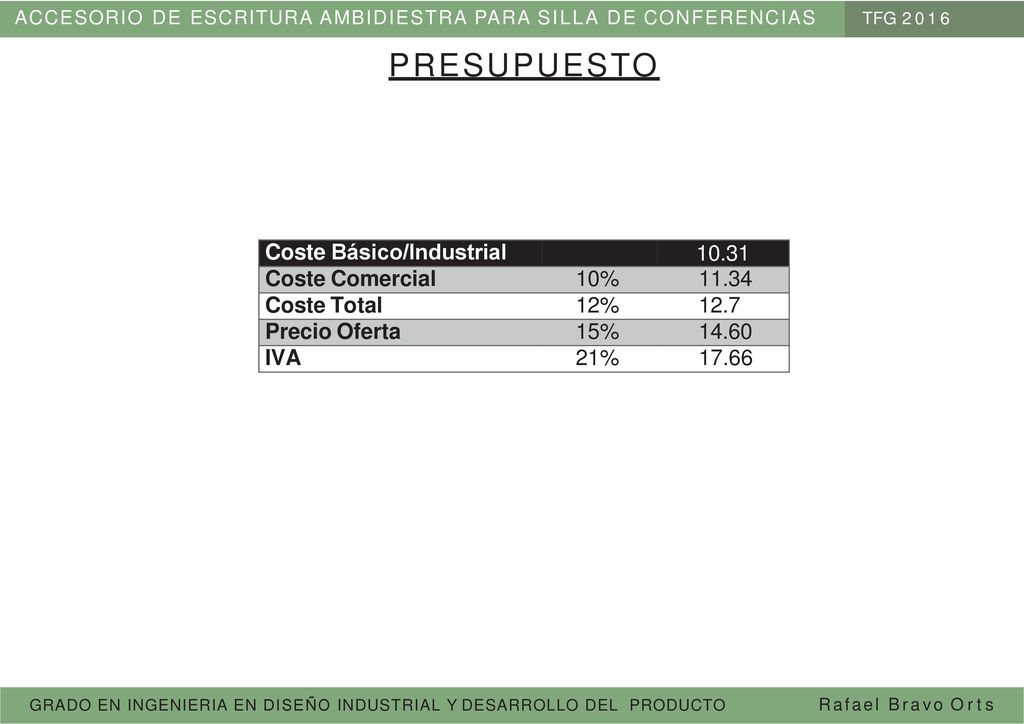

10 PRESUPUESTO Coste Básico/Industrial 10.31 Coste Comercial 10% 11.34
ACCESORIO DE ESCRITURA AMBIDIESTRA PARA SILLA DE CONFERENCIAS TFG 2016 PRESUPUESTO Coste Básico/Industrial 10.31 Coste Comercial 10% 11.34 Coste Total 12% 12.7 Precio Oferta 15% 14.60 IVA 21% 17.66 GRADO EN INGENIERIA EN DISEÑO INDUSTRIAL Y DESARROLLO DEL PRODUCTO Rafael Bravo Orts

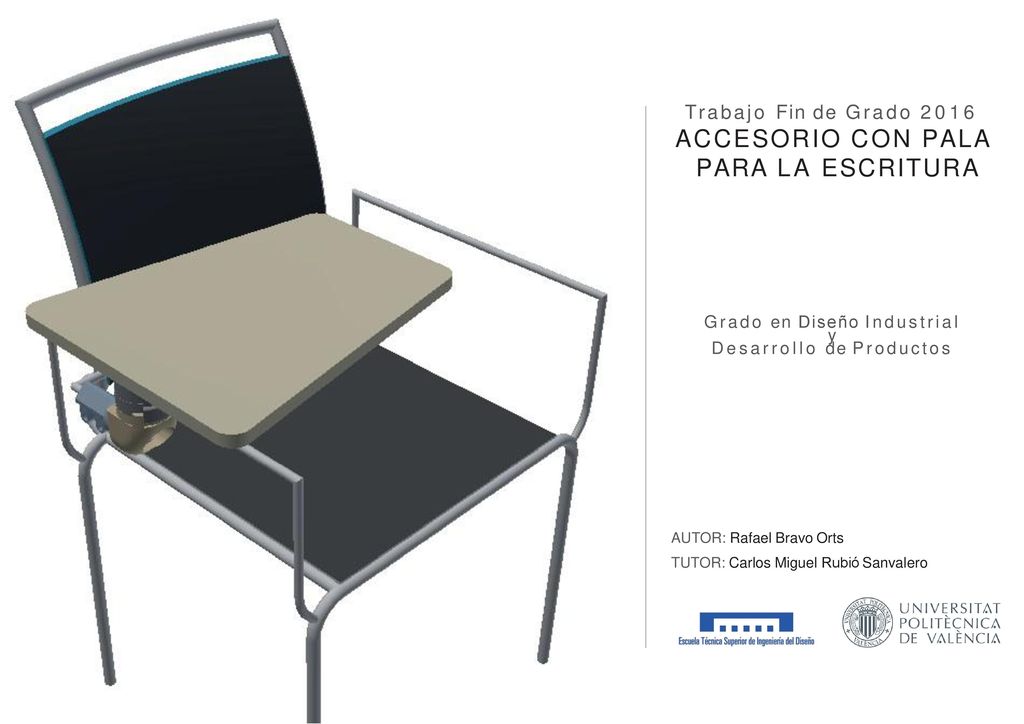

11 ACCESORIO CON PALA PARA LA ESCRITURA
Trabajo Fin de Grado 2016 ACCESORIO CON PALA PARA LA ESCRITURA Grado en Diseño Industrial y Desarrollo de Productos AUTOR: Rafael Bravo Orts TUTOR: Carlos Miguel Rubió Sanvalero
