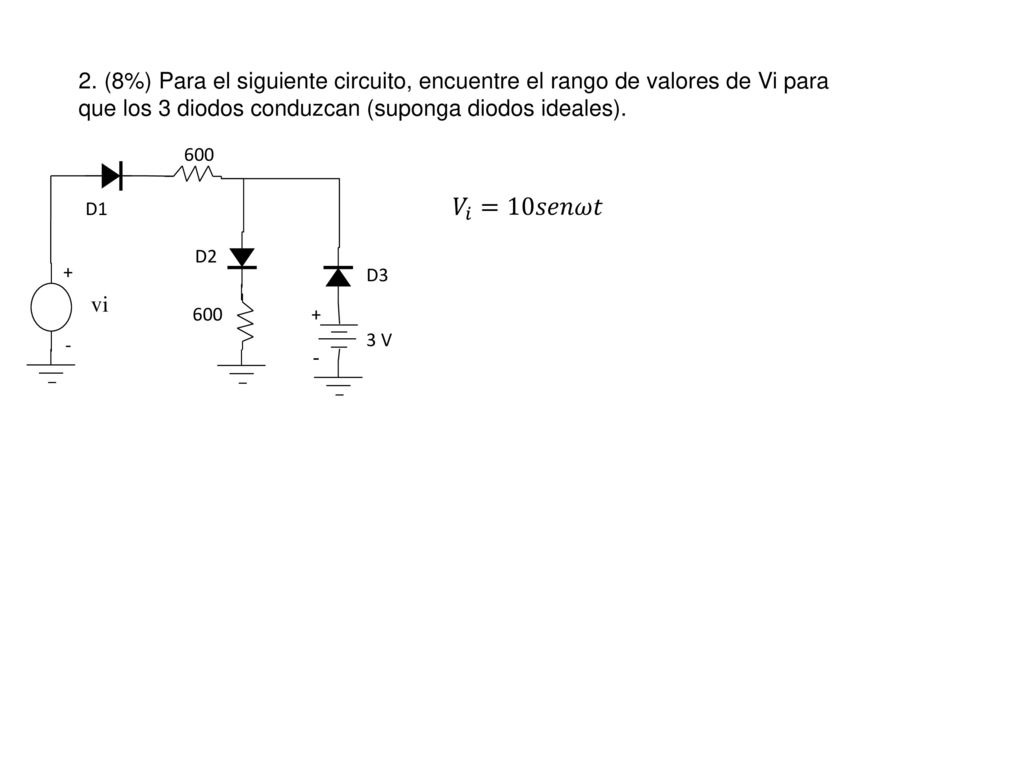

2. (8%) Para el siguiente circuito, encuentre el rango de valores de Vi para que los 3 diodos conduzcan (suponga diodos ideales). 600

Presentación del tema: "2. (8%) Para el siguiente circuito, encuentre el rango de valores de Vi para que los 3 diodos conduzcan (suponga diodos ideales). 600 "— Transcripción de la presentación:

1 2. (8%) Para el siguiente circuito, encuentre el rango de valores de Vi para que los 3 diodos conduzcan (suponga diodos ideales). 600 𝑉 𝑖 =10𝑠𝑒𝑛𝜔𝑡 D1 D2 + - D3 vi 600 + 3 V -

2 𝑉 𝐷1 =0 𝐼 𝐷1 >0 𝑉 𝐷2 =0 𝐼 𝐷2 >0 𝑉 𝐷3 =0 𝐼 𝐷3 >0 𝑉 𝑖 =10𝑠𝑒𝑛𝜔𝑡
2. (8%) Para el siguiente circuito, encuentre el rango de valores de Vi para que los 3 diodos conduzcan (suponga diodos ideales). 600 D1 𝑉 𝐷1 =0 𝐼 𝐷1 >0 D2 + - D3 𝑉 𝐷2 =0 𝐼 𝐷2 >0 vi 600 + 3 V 𝑉 𝐷3 =0 𝐼 𝐷3 >0 - 𝑉 𝑖 =10𝑠𝑒𝑛𝜔𝑡 𝑉 𝑖 = 𝑉 𝐷1 + 𝑉 𝐷 𝐼 𝐷 𝐼 𝐷3 𝑉 𝑖 =1200 𝐼 𝐷 𝐼 𝐷3 3= 𝑉 𝐷2 + 𝑉 𝐷 𝐼 𝐷 𝐼 𝐷3 3=600 𝐼 𝐷 𝐼 𝐷3 𝐼 𝐷2 = 𝐼 𝐷1 + 𝐼 𝐷3

3 𝑉 𝐷1 =0 𝐼 𝐷1 >0 𝑉 𝐷2 =0 𝐼 𝐷2 >0 𝑉 𝐷3 =0 𝐼 𝐷3 >0 𝑉 𝑖 =10𝑠𝑒𝑛𝜔𝑡
2. (8%) Para el siguiente circuito, encuentre el rango de valores de Vi para que los 3 diodos conduzcan (suponga diodos ideales). 600 D1 𝑉 𝐷1 =0 𝐼 𝐷1 >0 D2 + - D3 𝑉 𝐷2 =0 𝐼 𝐷2 >0 vi 600 + 3 V 𝑉 𝐷3 =0 𝐼 𝐷3 >0 - 𝑉 𝑖 =10𝑠𝑒𝑛𝜔𝑡 𝐼 𝐷2 = 𝐼 𝐷1 + 𝐼 𝐷3 𝑉 𝑖 =1200 𝐼 𝐷 𝐼 𝐷3 3=600 𝐼 𝐷 𝐼 𝐷3 3=600 𝐼 𝐷 𝐼 𝐷3 - 3=600 𝑉 𝑖 − 𝐼 𝐷3 𝑉 𝑖 −3=600 𝐼 𝐷1 3= 𝑉 𝑖 −3+600 𝐼 𝐷3 𝐼 𝐷1 = 𝑉 𝑖 −3 600 >0 ⟹ 𝑉 𝑖 >3 𝐼 𝐷3 = 6− 𝑉 𝑖 600 >0 ⟹ 𝑉 𝑖 <6 6= 𝑉 𝑖 +600 𝐼 𝐷3

4 𝑉 𝐷1 =0 𝐼 𝐷1 >0 𝑉 𝐷2 =0 𝐼 𝐷2 >0 𝑉 𝐷3 =0 𝐼 𝐷3 >0 𝑉 𝑖 =10𝑠𝑒𝑛𝜔𝑡
2. (8%) Para el siguiente circuito, encuentre el rango de valores de Vi para que los 3 diodos conduzcan (suponga diodos ideales). 600 D1 𝑉 𝐷1 =0 𝐼 𝐷1 >0 D2 + - D3 𝑉 𝐷2 =0 𝐼 𝐷2 >0 vi 600 + 3 V 𝑉 𝐷3 =0 𝐼 𝐷3 >0 - 𝑉 𝑖 =10𝑠𝑒𝑛𝜔𝑡 𝐼 𝐷2 = 𝐼 𝐷1 + 𝐼 𝐷3 𝐼 𝐷1 = 𝑉 𝑖 −3 600 >0 ⟹ 𝑉 𝑖 >3 𝐼 𝐷2 = 𝑉 𝑖 − − 𝑉 𝑖 600 = =5𝑚𝐴>0 𝐼 𝐷3 = 6− 𝑉 𝑖 600 >0 ⟹ 𝑉 𝑖 <6 6> 𝑉 𝑖 >3
