APLICACIONES DE LA INDUCCIÓN ELECTROMAGNÉTICA

Presentaciones similares


Presentación del tema: "APLICACIONES DE LA INDUCCIÓN ELECTROMAGNÉTICA"— Transcripción de la presentación:

1 APLICACIONES DE LA INDUCCIÓN ELECTROMAGNÉTICA

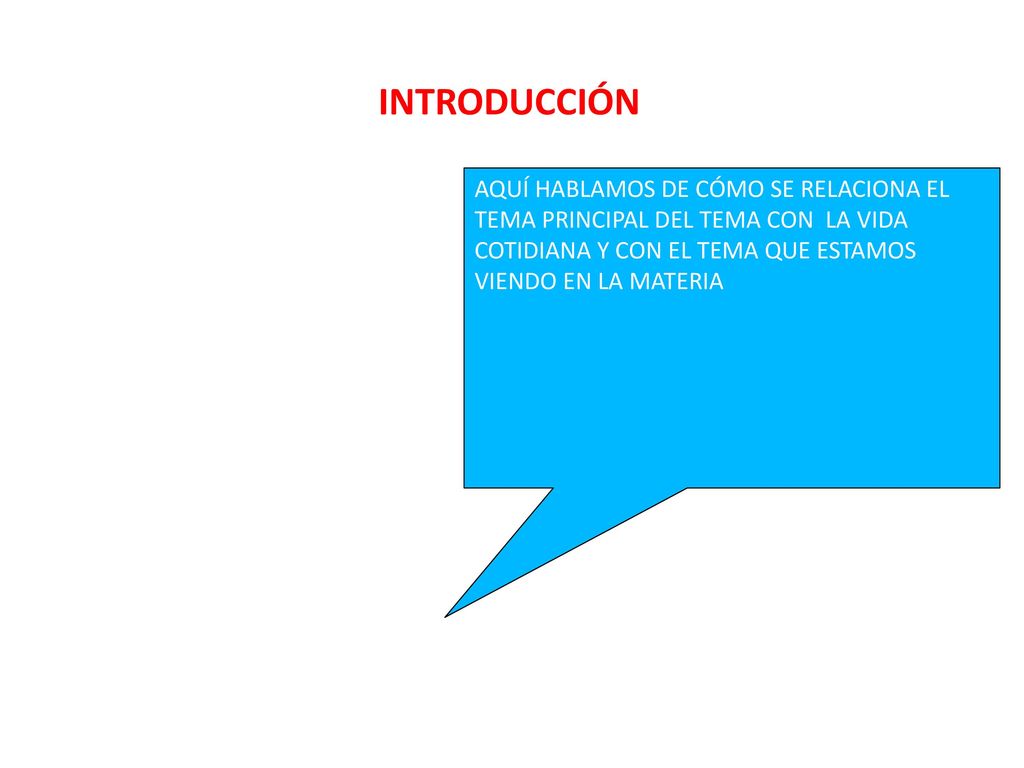

2 INTRODUCCIÓN AQUÍ HABLAMOS DE CÓMO SE RELACIONA EL TEMA PRINCIPAL DEL TEMA CON LA VIDA COTIDIANA Y CON EL TEMA QUE ESTAMOS VIENDO EN LA MATERIA

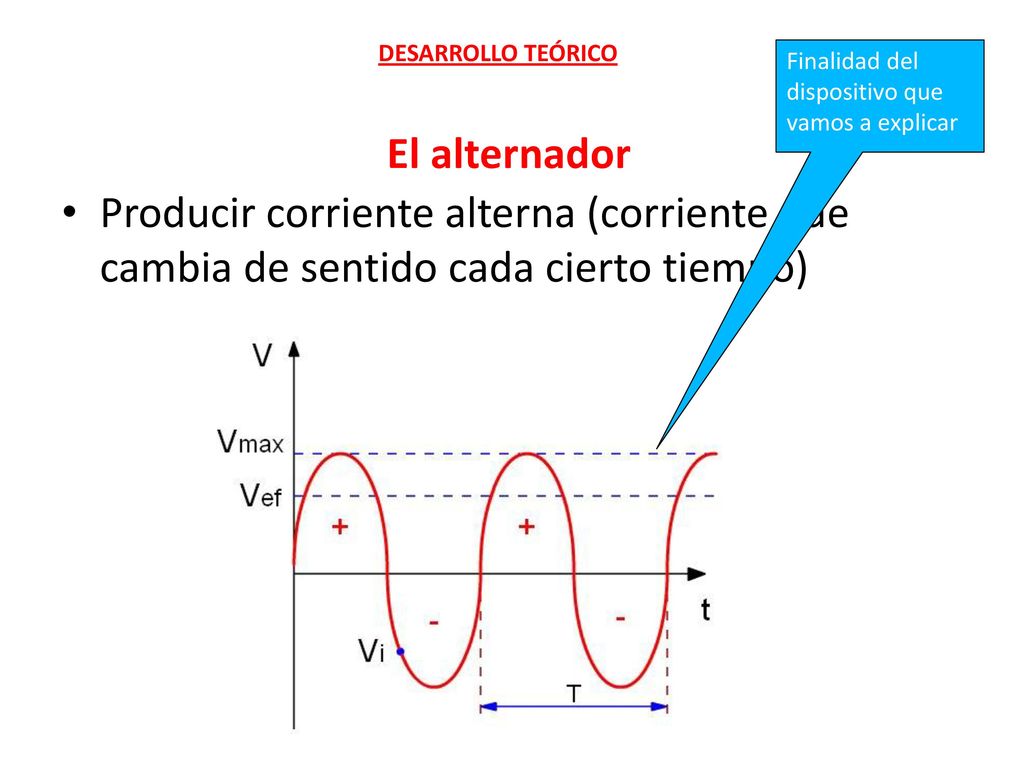

3 DESARROLLO TEÓRICO Finalidad del dispositivo que vamos a explicar El alternador Producir corriente alterna (corriente que cambia de sentido cada cierto tiempo)

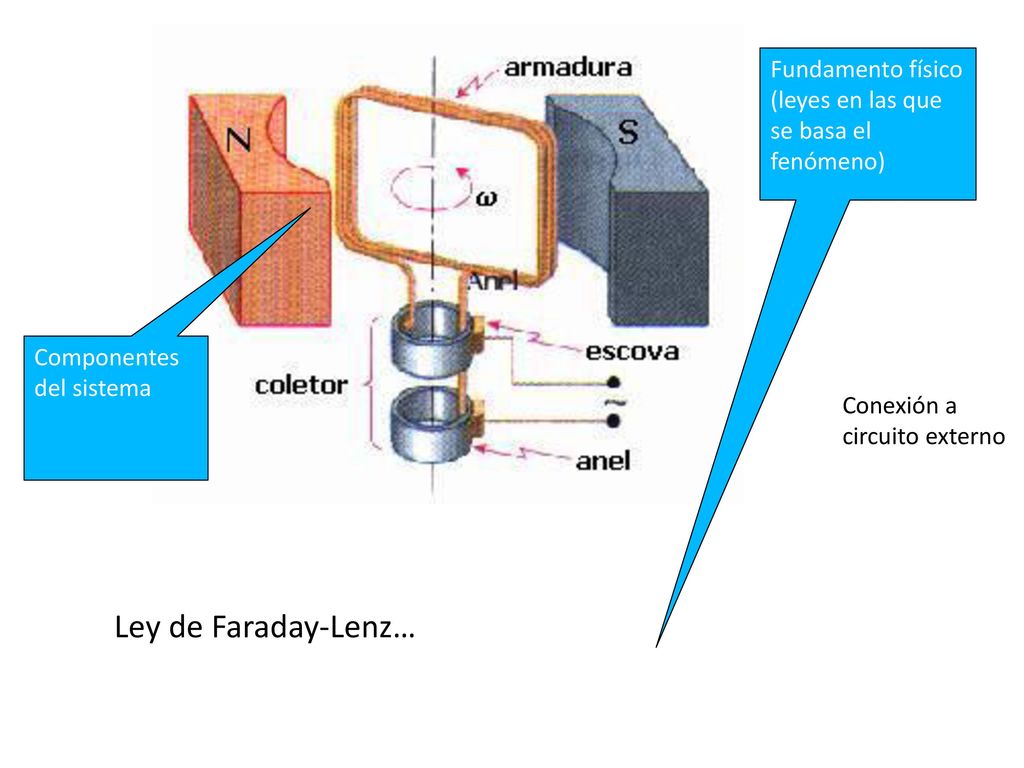

4 Fundamento físico (leyes en las que se basa el fenómeno)
Componentes del sistema Conexión a circuito externo Ley de Faraday-Lenz…

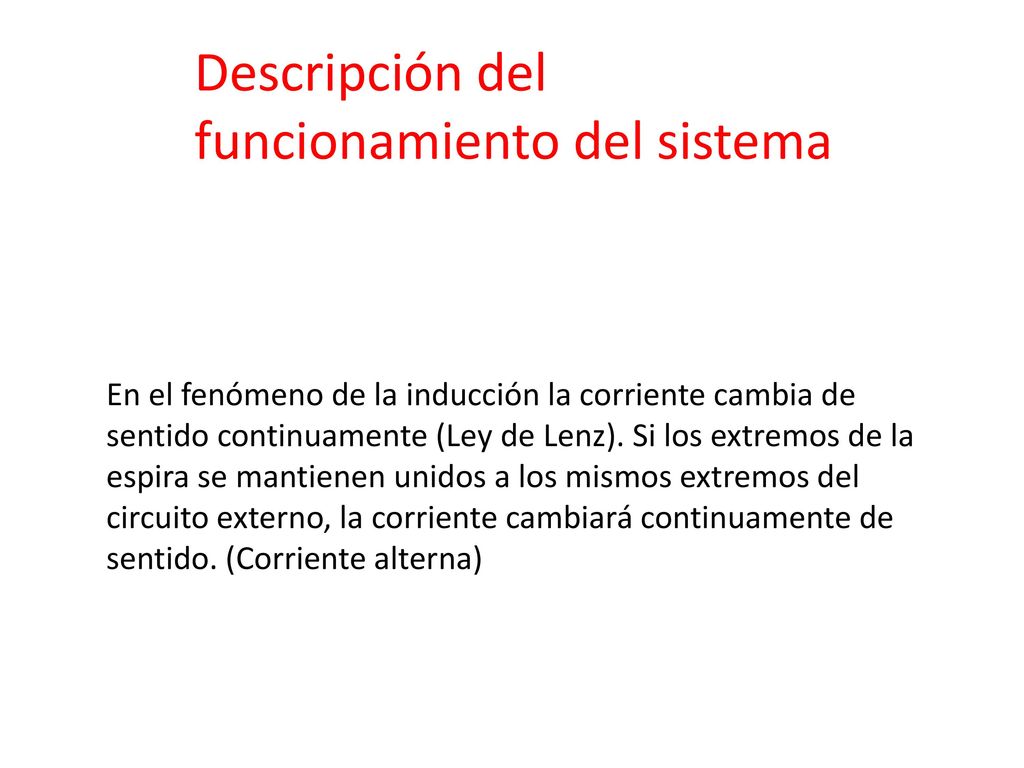

5 Descripción del funcionamiento del sistema
En el fenómeno de la inducción la corriente cambia de sentido continuamente (Ley de Lenz). Si los extremos de la espira se mantienen unidos a los mismos extremos del circuito externo, la corriente cambiará continuamente de sentido. (Corriente alterna)

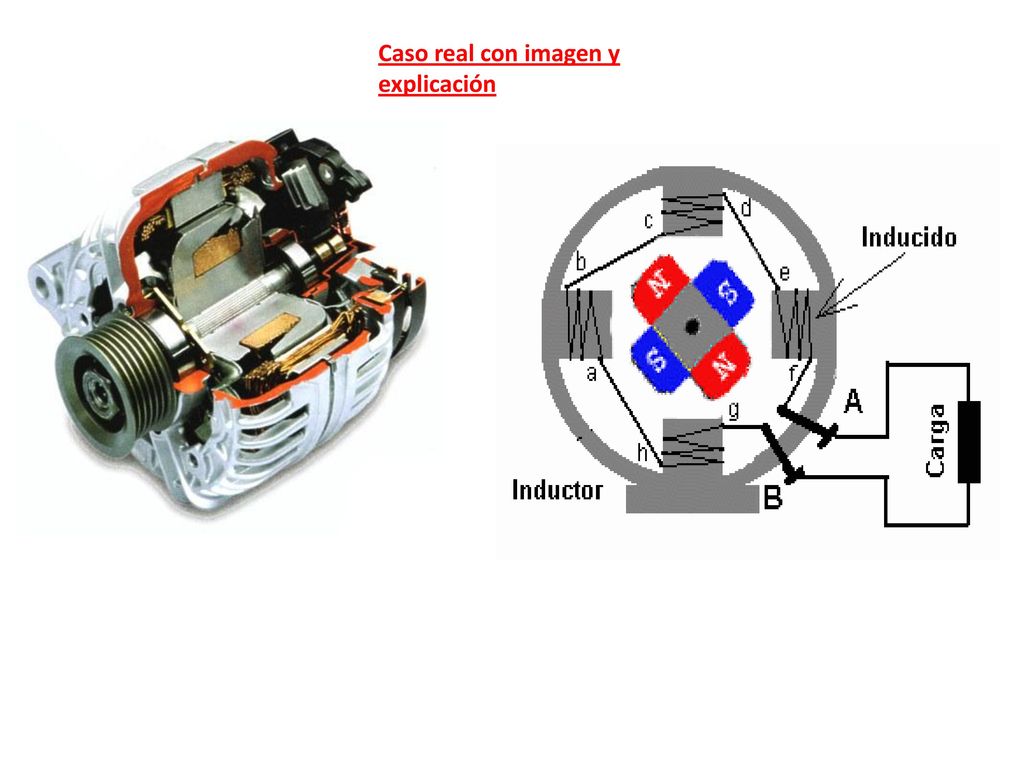

6 Caso real con imagen y explicación

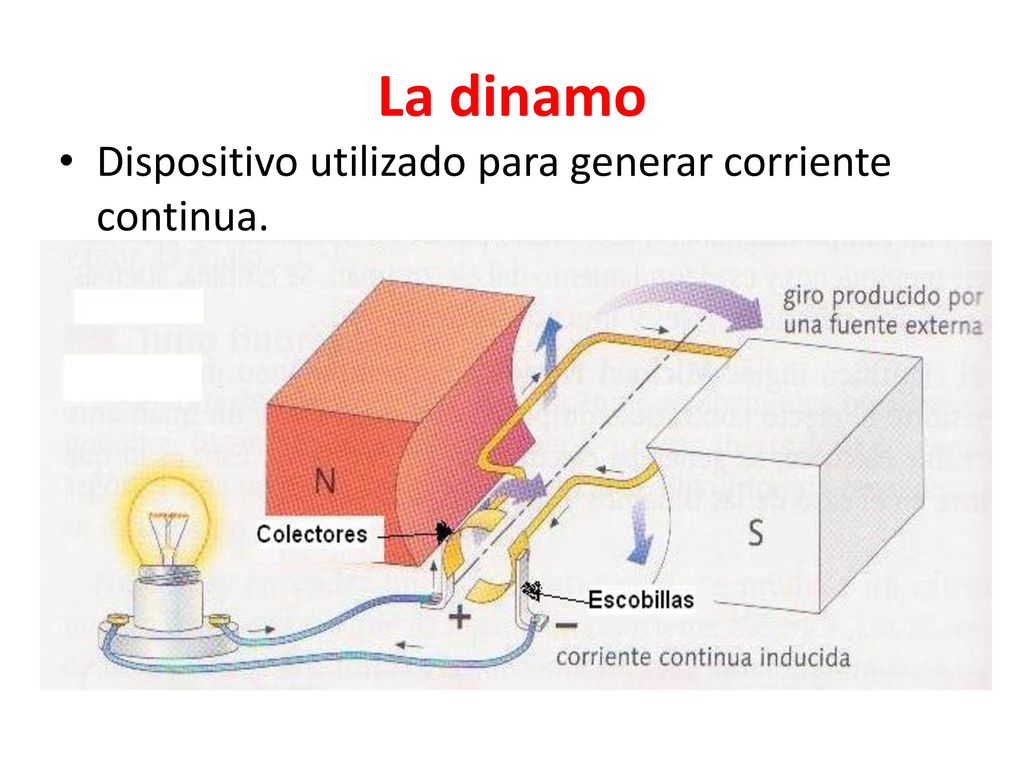

7 La dinamo Dispositivo utilizado para generar corriente continua.

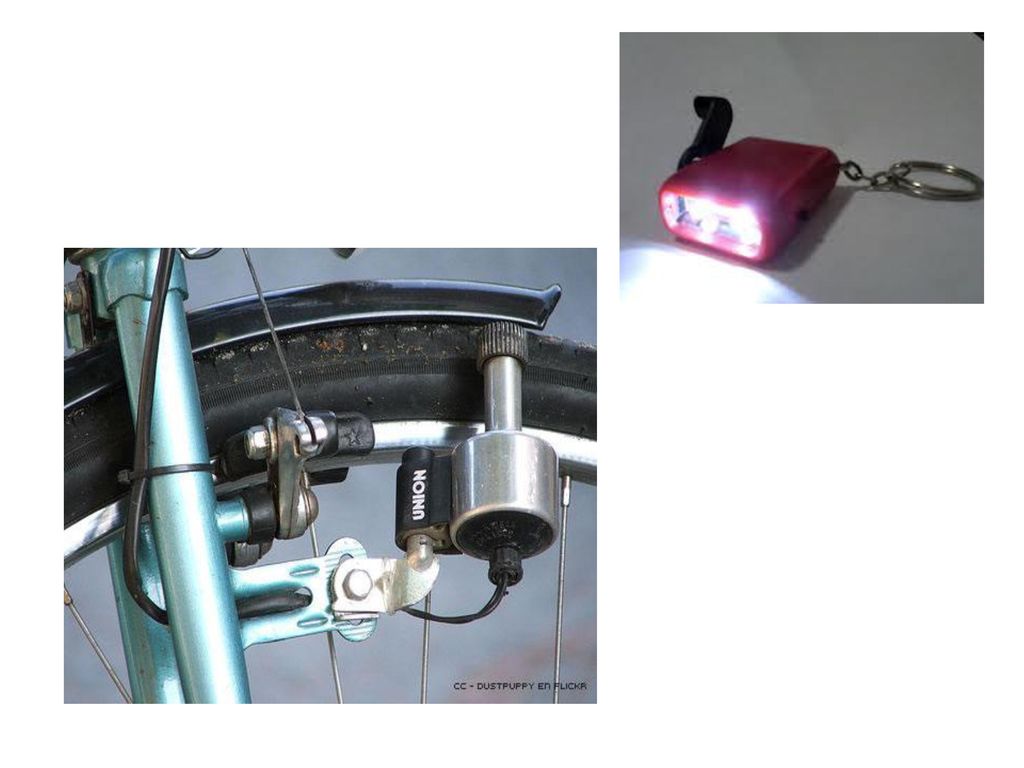

8

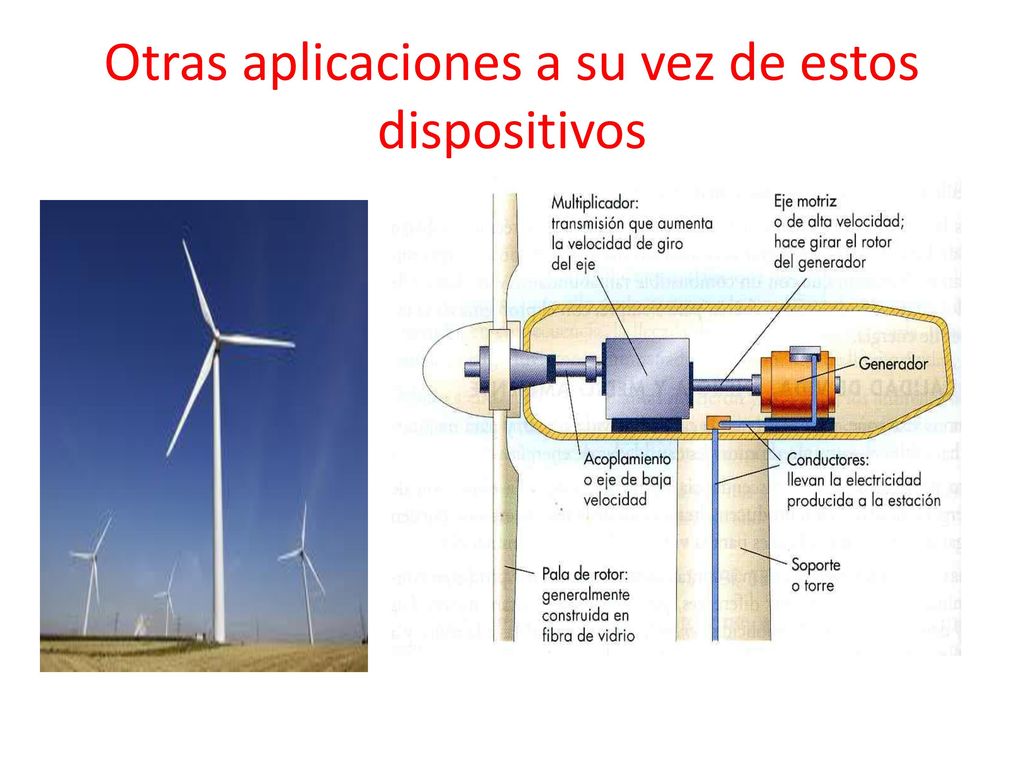

9 Otras aplicaciones a su vez de estos dispositivos

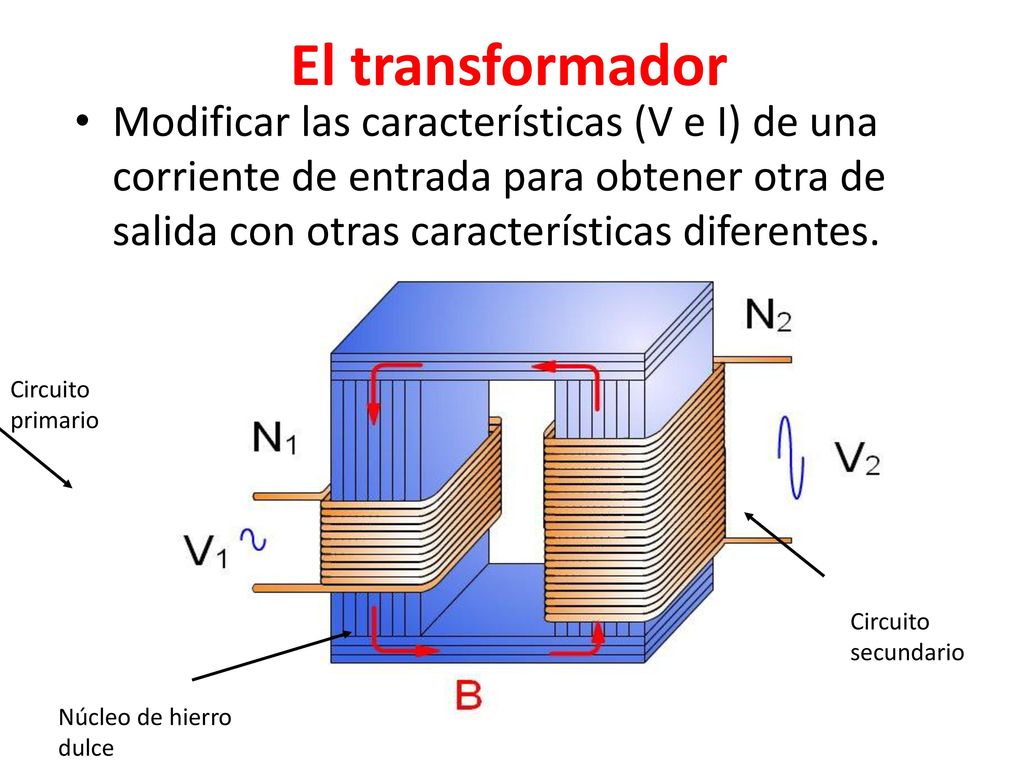

10 El transformador Modificar las características (V e I) de una corriente de entrada para obtener otra de salida con otras características diferentes. Circuito primario Circuito secundario Núcleo de hierro dulce

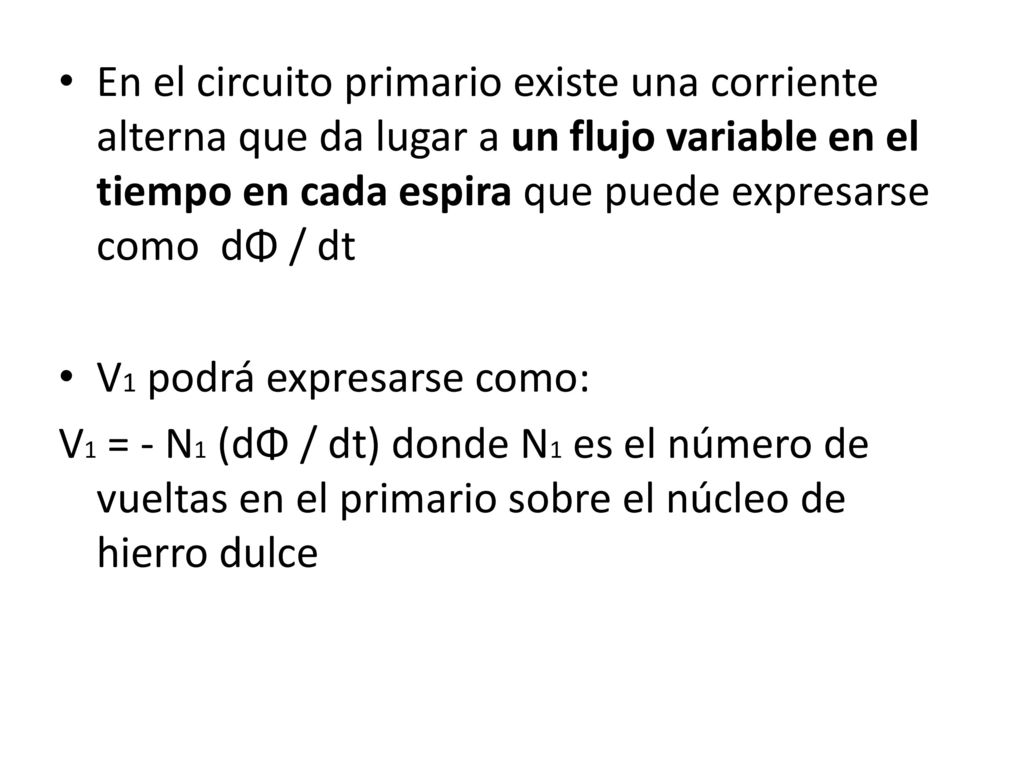

11 En el circuito primario existe una corriente alterna que da lugar a un flujo variable en el tiempo en cada espira que puede expresarse como dΦ / dt V1 podrá expresarse como: V1 = - N1 (dΦ / dt) donde N1 es el número de vueltas en el primario sobre el núcleo de hierro dulce

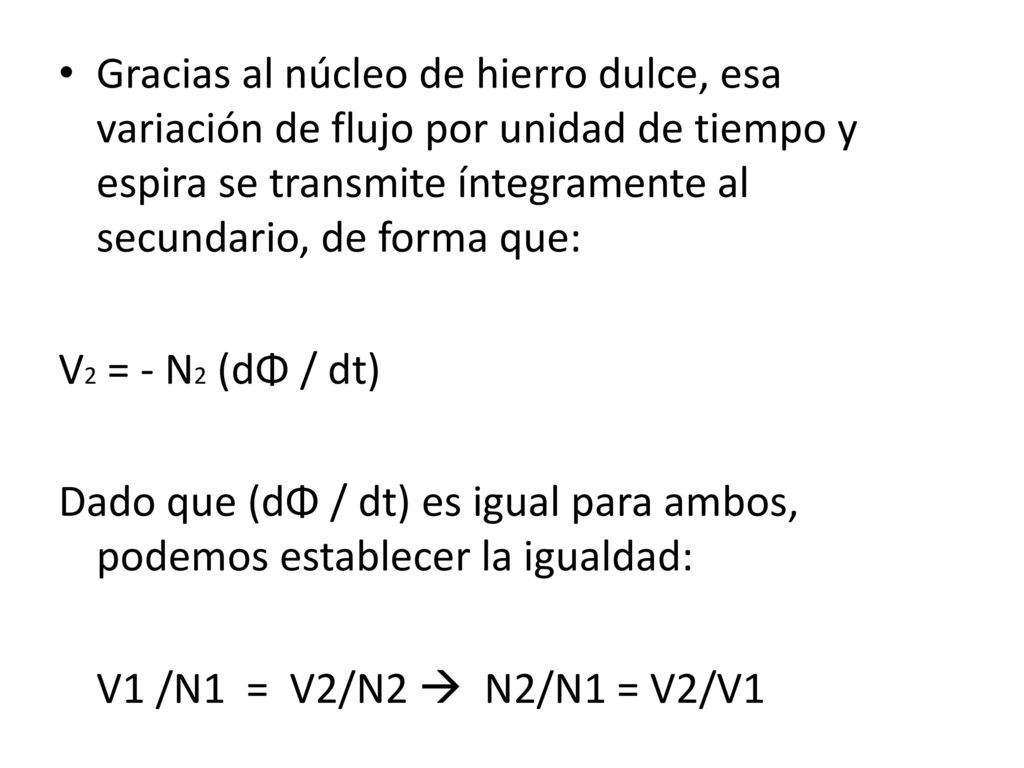

12 Gracias al núcleo de hierro dulce, esa variación de flujo por unidad de tiempo y espira se transmite íntegramente al secundario, de forma que: V2 = - N2 (dΦ / dt) Dado que (dΦ / dt) es igual para ambos, podemos establecer la igualdad: V1 /N1 = V2/N2  N2/N1 = V2/V1

13 ¿¿¿¿ESTAMOS CREANDO ENERGÍA????

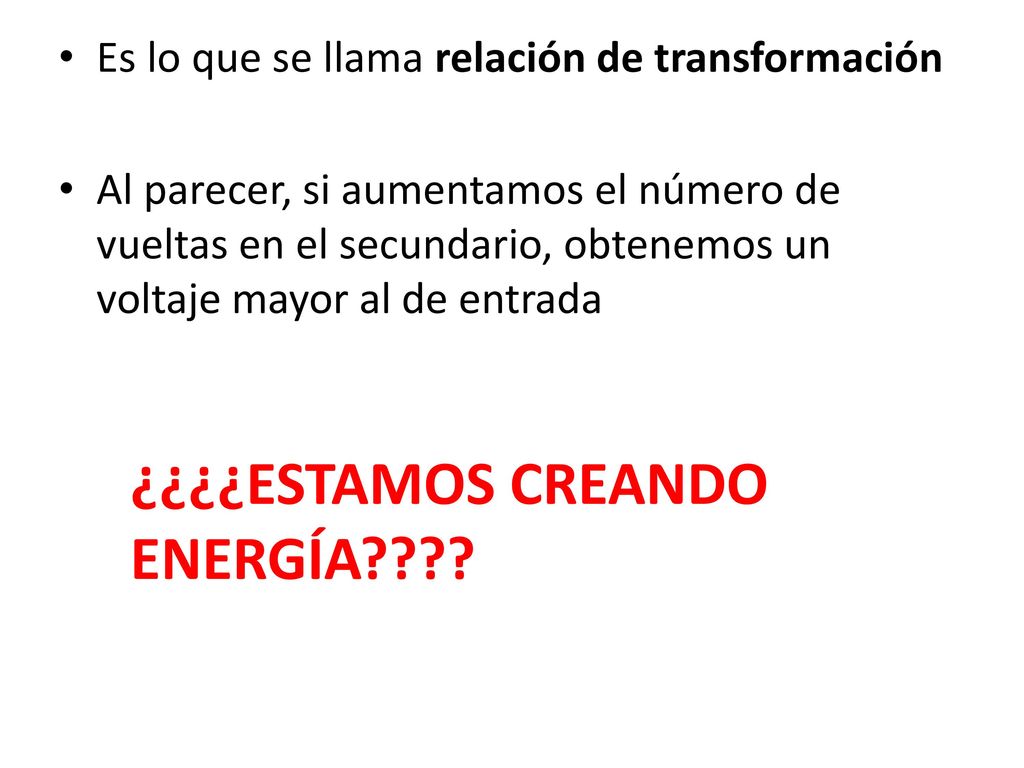

Es lo que se llama relación de transformación Al parecer, si aumentamos el número de vueltas en el secundario, obtenemos un voltaje mayor al de entrada ¿¿¿¿ESTAMOS CREANDO ENERGÍA????

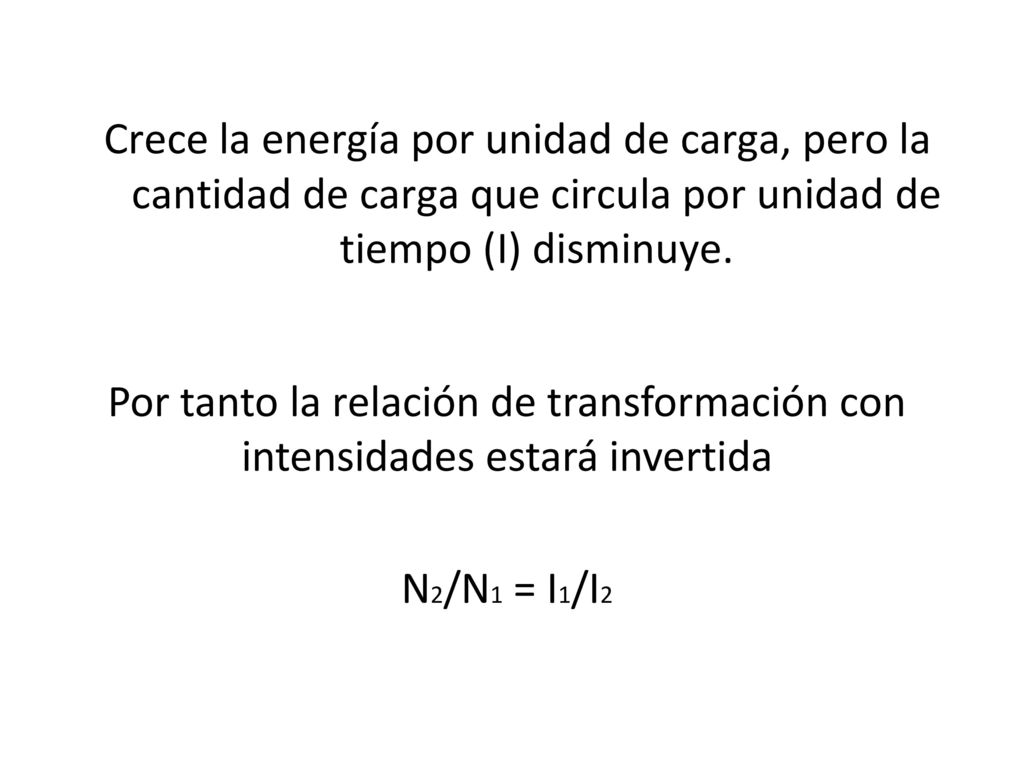

14 Crece la energía por unidad de carga, pero la cantidad de carga que circula por unidad de tiempo (I) disminuye. Por tanto la relación de transformación con intensidades estará invertida N2/N1 = I1/I2

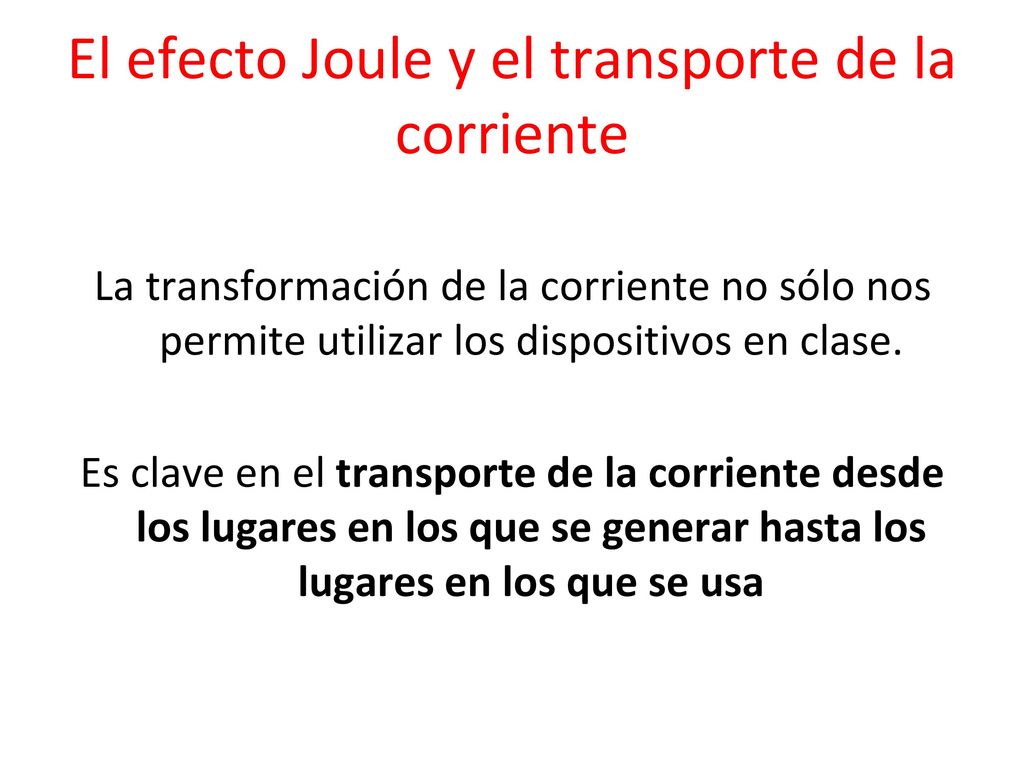

15 El efecto Joule y el transporte de la corriente
La transformación de la corriente no sólo nos permite utilizar los dispositivos en clase. Es clave en el transporte de la corriente desde los lugares en los que se generar hasta los lugares en los que se usa

16 El transporte de la corriente conviene llevarse a cabo con las menores pérdidas posibles

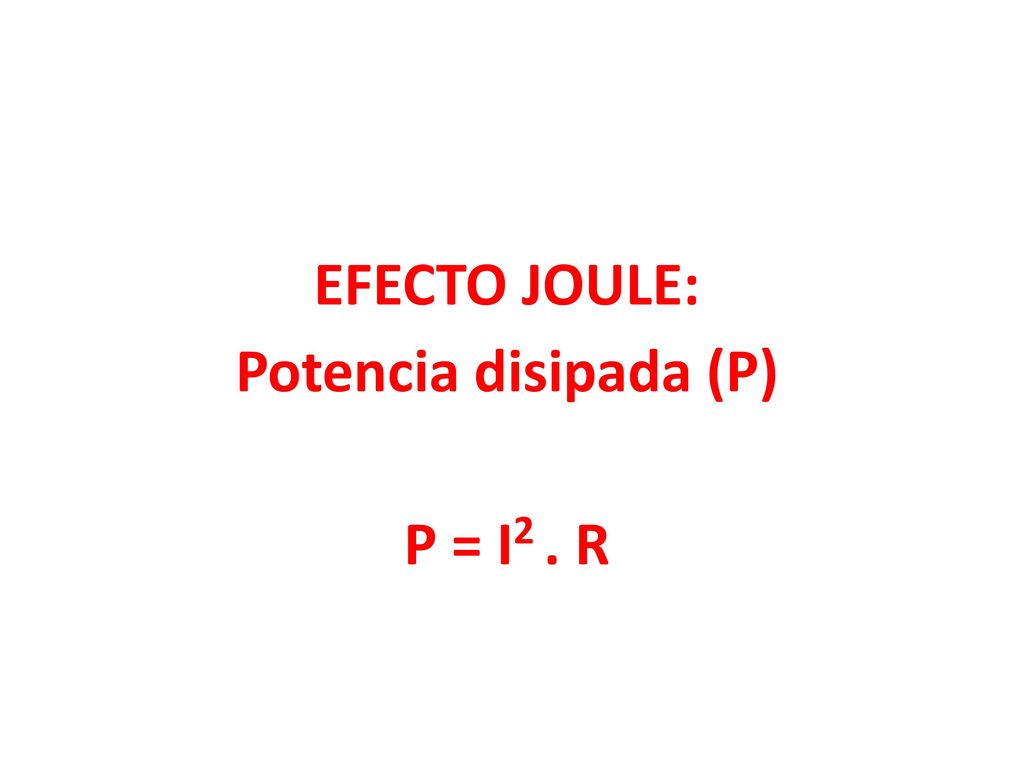

17 EFECTO JOULE: Potencia disipada (P) P = I2 . R

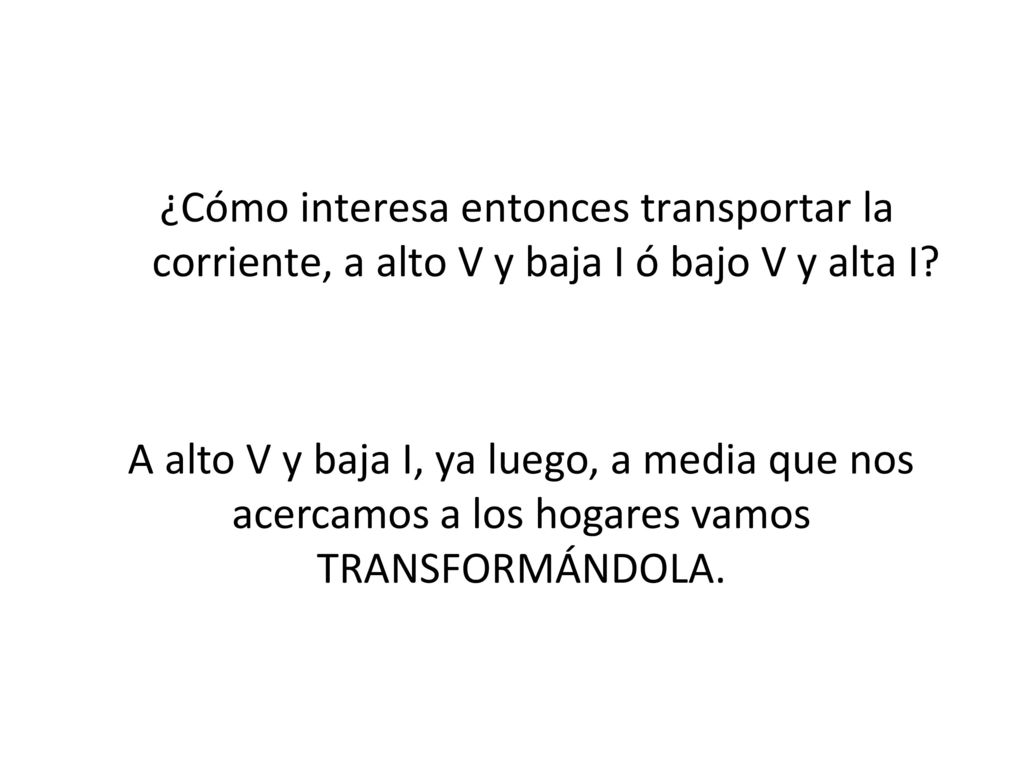

18 ¿Cómo interesa entonces transportar la corriente, a alto V y baja I ó bajo V y alta I?
A alto V y baja I, ya luego, a media que nos acercamos a los hogares vamos TRANSFORMÁNDOLA.
