RED DE DISTRIBUCION DE AGUA POTABLE
2

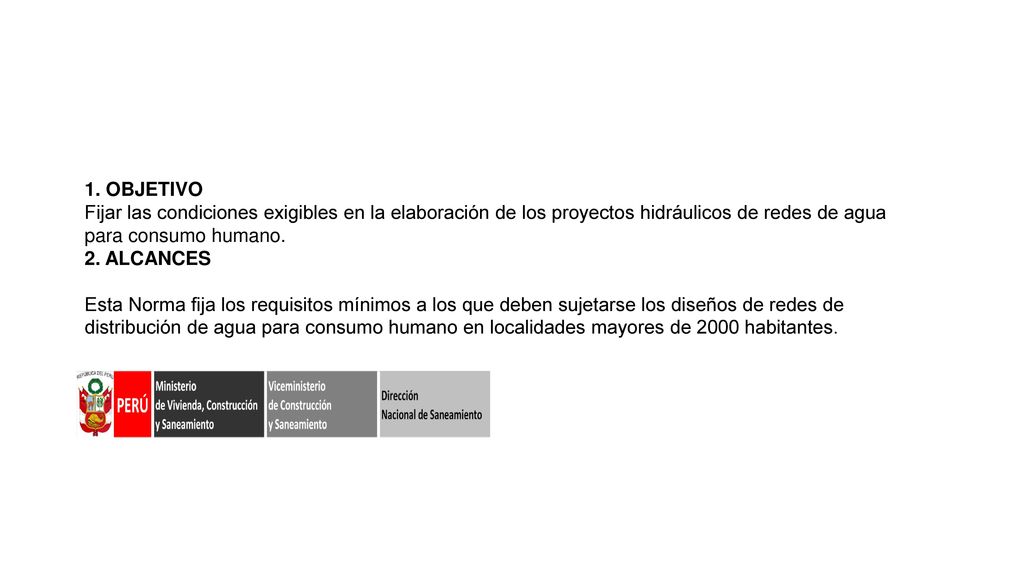

1. OBJETIVO Fijar las condiciones exigibles en la elaboración de los proyectos hidráulicos de redes de agua para consumo humano. 2. ALCANCES Esta Norma fija los requisitos mínimos a los que deben sujetarse los diseños de redes de distribución de agua para consumo humano en localidades mayores de 2000 habitantes.
3
INTRODUCCION La red de distribución de agua potable transporta el agua a los diferentes sectores de la población mediante tuberías matrices y secundarias.
4

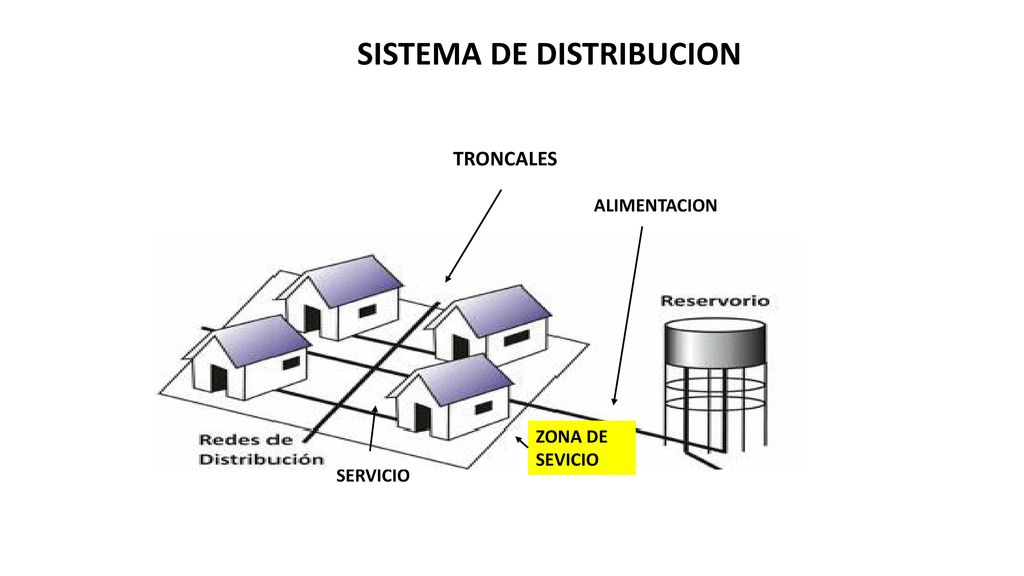

SISTEMA DE DISTRIBUCION
TRONCALES ALIMENTACION ZONA DE SEVICIO SERVICIO
5

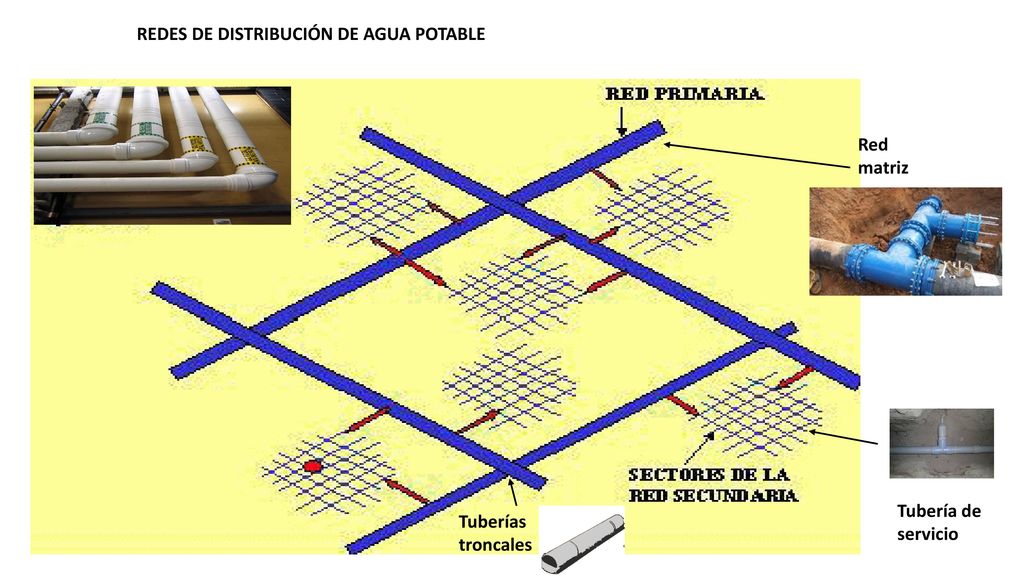

REDES DE DISTRIBUCIÓN DE AGUA POTABLE
Red matriz Tubería de servicio Tuberías troncales
6

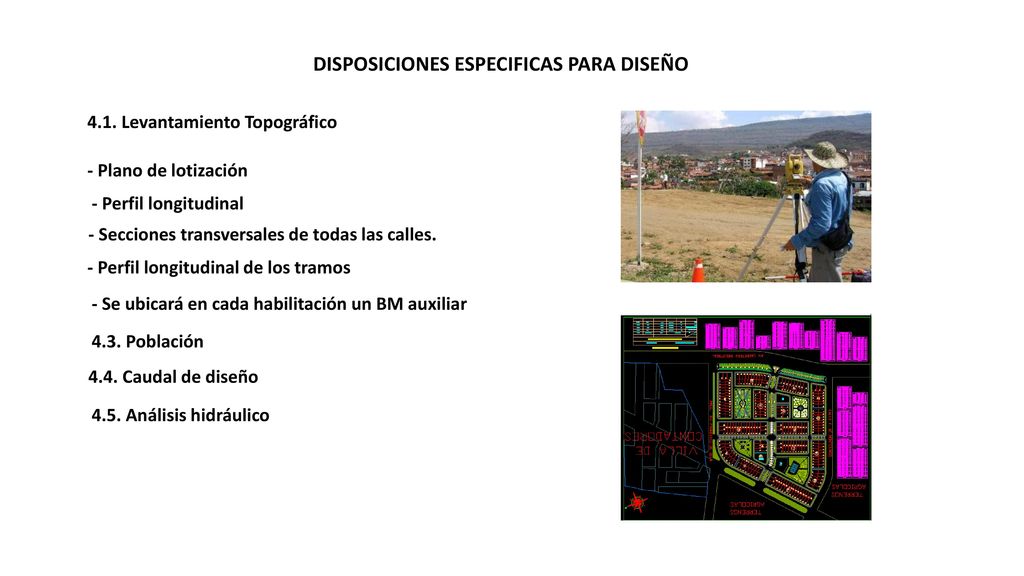

DISPOSICIONES ESPECIFICAS PARA DISEÑO
4.1. Levantamiento Topográfico - Plano de lotización - Perfil longitudinal - Secciones transversales de todas las calles. - Perfil longitudinal de los tramos - Se ubicará en cada habilitación un BM auxiliar 4.3. Población 4.4. Caudal de diseño 4.5. Análisis hidráulico
7
Red de conexión domiciliaria
MEDIDOR Red de conexión domiciliaria ELEMENTOS DE LA CONEXION LLAVE COMPUERTA TUBERIAS QUE CONDUCEN EL AGUA Elemento de medición y control: Caja de medición Elemento de conducción: Tuberías Elemento de empalme EMPALME
8

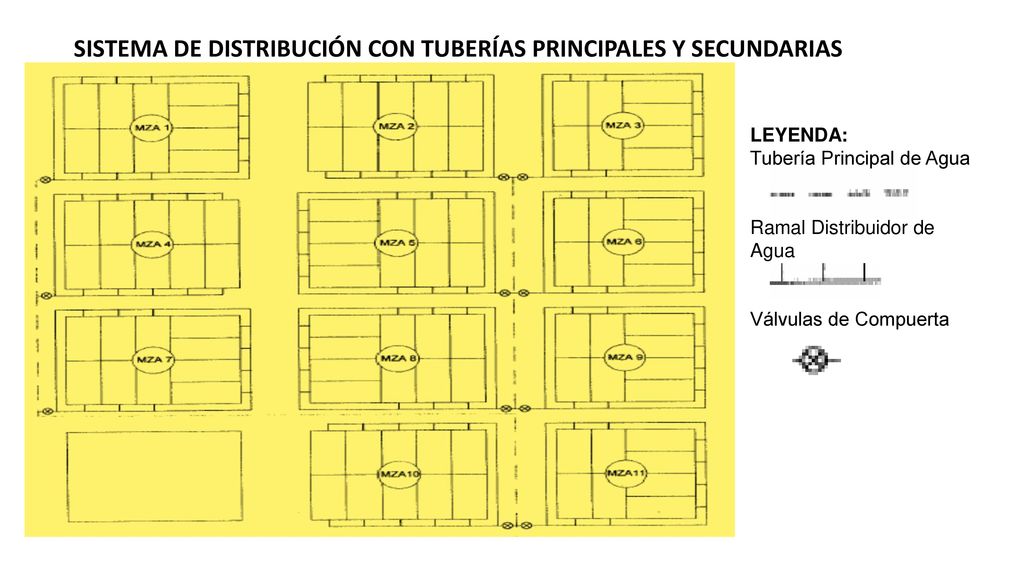

SISTEMA DE DISTRIBUCIÓN CON TUBERÍAS PRINCIPALES Y SECUNDARIAS
LEYENDA: Tubería Principal de Agua Ramal Distribuidor de Agua Válvulas de Compuerta
9
CONCLUSION En conclusión la red de agua potable beneficia a las viviendas,pueblos,etc.
