1 ARCILLAS MARTIN RUEDA LLANES

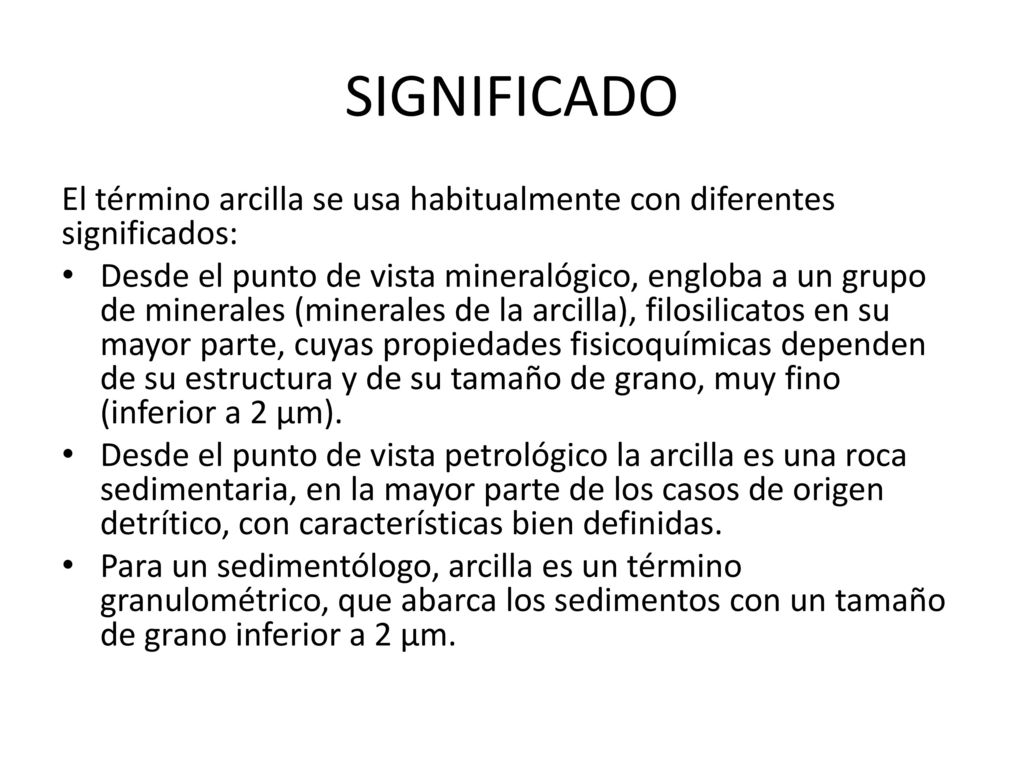

2 SIGNIFICADO El término arcilla se usa habitualmente con diferentes significados: Desde el punto de vista mineralógico, engloba a un grupo de minerales (minerales de la arcilla), filosilicatos en su mayor parte, cuyas propiedades fisicoquímicas dependen de su estructura y de su tamaño de grano, muy fino (inferior a 2 µm). Desde el punto de vista petrológico la arcilla es una roca sedimentaria, en la mayor parte de los casos de origen detrítico, con características bien definidas. Para un sedimentólogo, arcilla es un término granulométrico, que abarca los sedimentos con un tamaño de grano inferior a 2 µm.

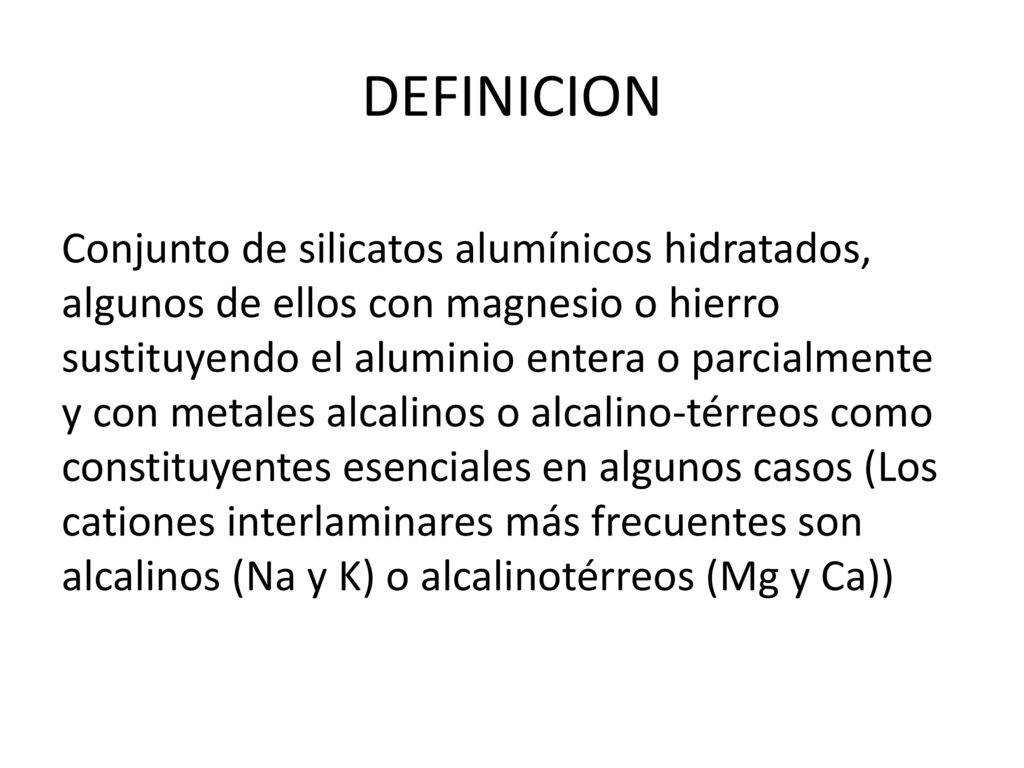

3 DEFINICION Conjunto de silicatos alumínicos hidratados, algunos de ellos con magnesio o hierro sustituyendo el aluminio entera o parcialmente y con metales alcalinos o alcalino-térreos como constituyentes esenciales en algunos casos (Los cationes interlaminares más frecuentes son alcalinos (Na y K) o alcalinotérreos (Mg y Ca))

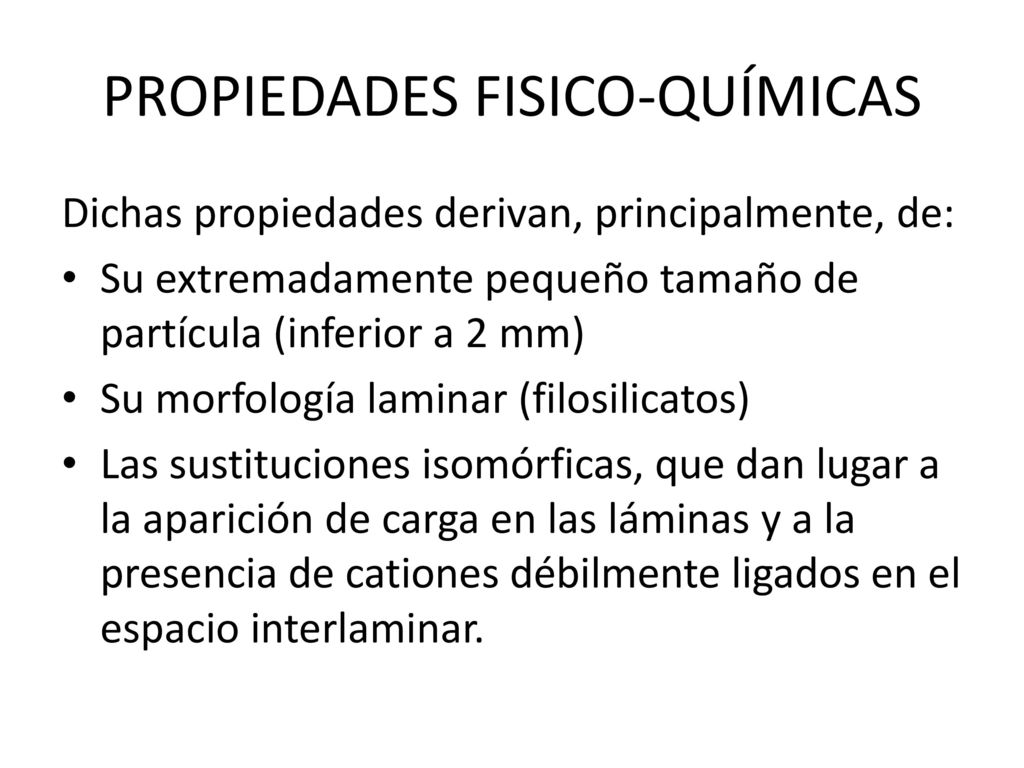

4 PROPIEDADES FISICO-QUÍMICAS
Dichas propiedades derivan, principalmente, de: Su extremadamente pequeño tamaño de partícula (inferior a 2 mm) Su morfología laminar (filosilicatos) Las sustituciones isomórficas, que dan lugar a la aparición de carga en las láminas y a la presencia de cationes débilmente ligados en el espacio interlaminar.

5 SUPERFICIE ESPECÍFICA
Se define como el área de la superficie externa más el área de la superficie interna (en el caso de que esta exista) de las partículas constituyentes, por unidad de masa. Las arcillas poseen una elevada superficie específica, muy importante para ciertos usos industriales en los que la interacción sólido-fluido depende directamente de esta propiedad

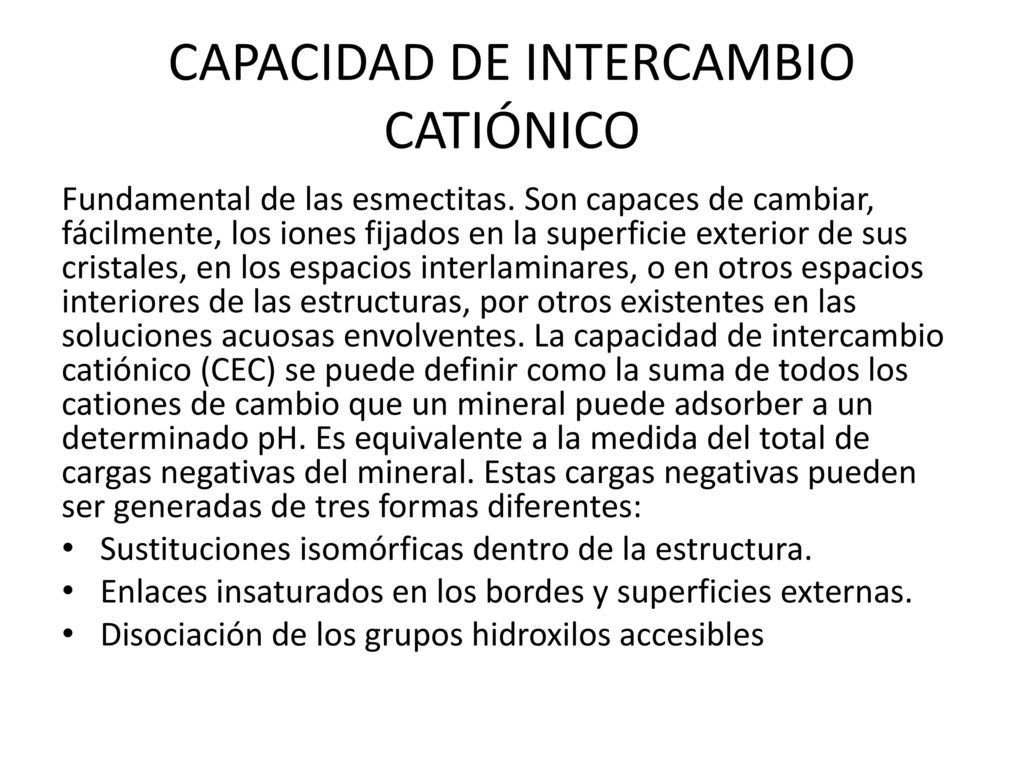

6 CAPACIDAD DE INTERCAMBIO CATIÓNICO
Fundamental de las esmectitas. Son capaces de cambiar, fácilmente, los iones fijados en la superficie exterior de sus cristales, en los espacios interlaminares, o en otros espacios interiores de las estructuras, por otros existentes en las soluciones acuosas envolventes. La capacidad de intercambio catiónico (CEC) se puede definir como la suma de todos los cationes de cambio que un mineral puede adsorber a un determinado pH. Es equivalente a la medida del total de cargas negativas del mineral. Estas cargas negativas pueden ser generadas de tres formas diferentes: Sustituciones isomórficas dentro de la estructura. Enlaces insaturados en los bordes y superficies externas. Disociación de los grupos hidroxilos accesibles

7 MAS PROPIEDADES Capacidad de absorción: Pueden absorber agua u otras moléculas en el espacio interlaminar (esmectitas) o en los canales estructurales (sepiolita y paligorskita). La absorción de agua de arcillas absorbentes es mayor del 100% con respecto al peso. Hidratación e hinchamiento: La hidratación y deshidratación del espacio interlaminar son propiedades características de las esmectitas, y cuya importancia es crucial en los diferentes usos industriales. Plasticidad: Esta propiedad se debe a que el agua forma una envuelta sobre las partículas laminares produciendo un efecto lubricante que facilita el deslizamiento de unas partículas sobre otras cuando se ejerce un esfuerzo sobre ellas. Generalmente, cuantificada mediante la determinación de los índices de Atterberg (Límite Líquido, Límite Plástico y Límite de Retracción). Tixotropía: fenómeno consistente en la pérdida de resistencia de un coloide, al amasarlo, y su posterior recuperación con el tiempo. Las arcillas tixotrópicas cuando son amasadas se convierten en un verdadero líquido. Si, a continuación, se las deja en reposo recuperan la cohesión, así como el comportamiento sólido.

8 QUE SON ¿MINERALES? Todos ellos pertenecen a los Filosilicatos (Subclase de Silicatos), agrupándose de acuerdo con el tipo de estratos y el modo de unirse éstos en la estructura. Sus propiedades van ligadas al esquema estructural de cada grupo.

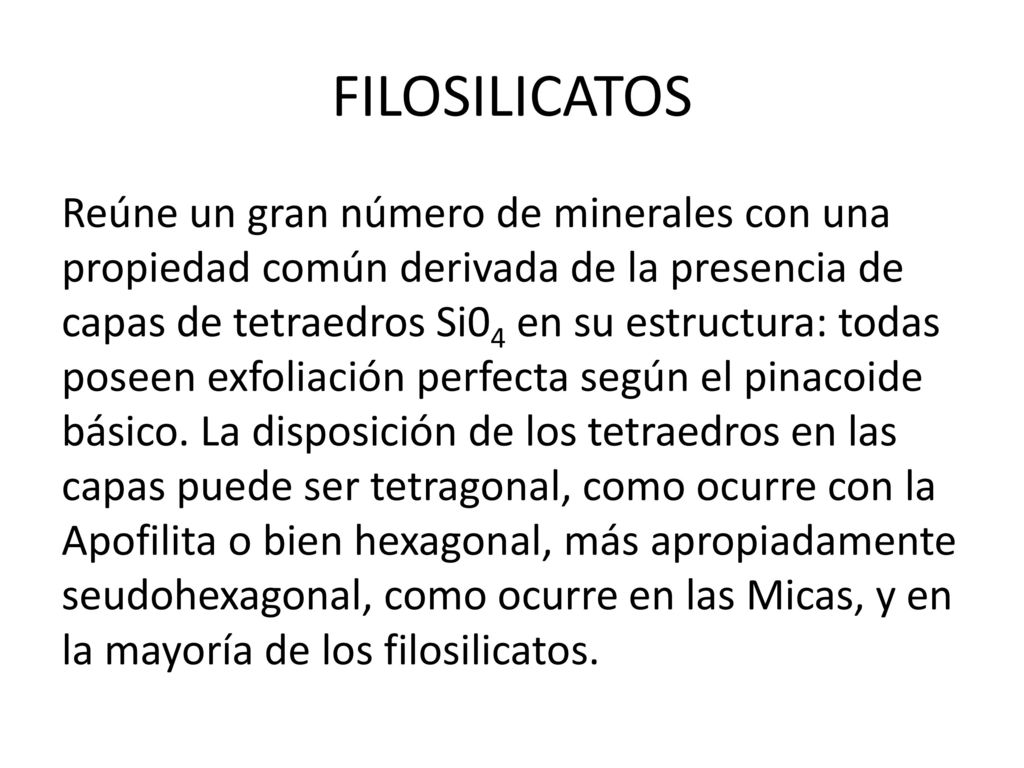

9 FILOSILICATOS Reúne un gran número de minerales con una propiedad común derivada de la presencia de capas de tetraedros Si04 en su estructura: todas poseen exfoliación perfecta según el pinacoide básico. La disposición de los tetraedros en las capas puede ser tetragonal, como ocurre con la Apofilita o bien hexagonal, más apropiadamente seudohexagonal, como ocurre en las Micas, y en la mayoría de los filosilicatos. Según esto todos los filosilicatos pueden considerarse verdaderas arcillas si se encuentran dentro de dicho rango de tamaños, incluso minerales no pertenecientes al grupo de los filosilicatos

10 ESTRUCTURA

11 ESTRUCTURA

12 CLASIFICACION Los filosilicatos se clasifican atendiendo a que sean bilaminares o trilaminares y dioctaédricos o trioctaédricos (ver tabla). Como puede verse pertenecen a los filosilicatos grupos de minerales tan importantes como las micas y las arcillas.

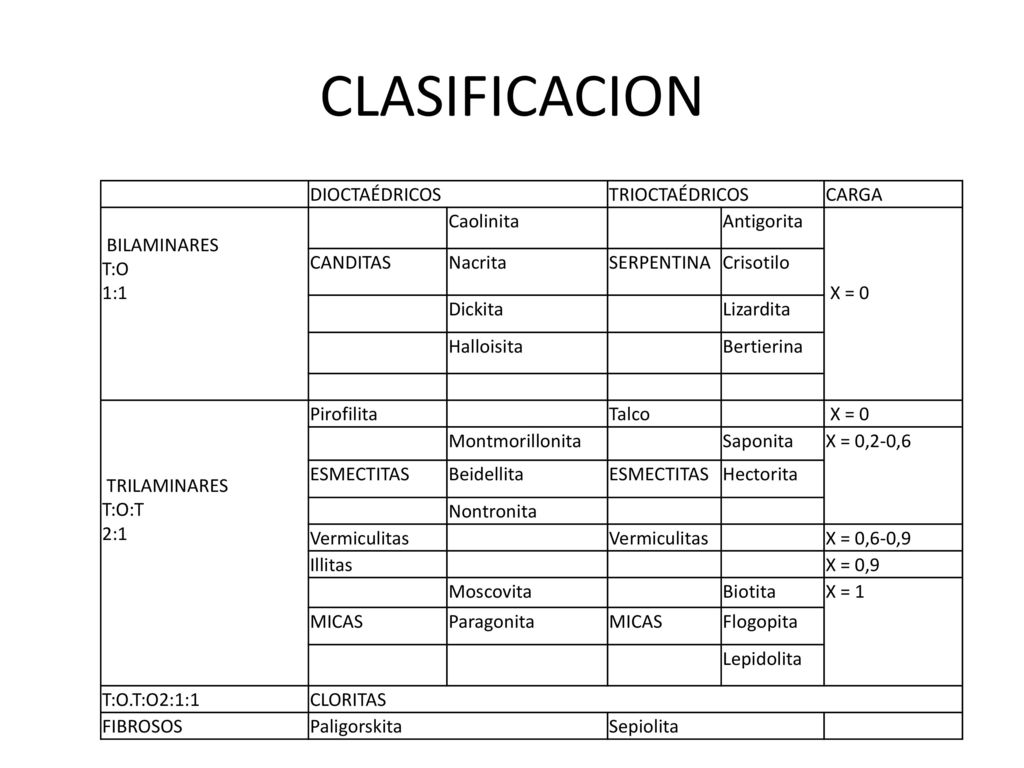

13 CLASIFICACION DIOCTAÉDRICOS TRIOCTAÉDRICOS CARGA BILAMINARES T:O 1:1
DIOCTAÉDRICOS TRIOCTAÉDRICOS CARGA  BILAMINARES T:O 1:1 Caolinita Antigorita        X = 0 CANDITAS Nacrita SERPENTINA Crisotilo Dickita Lizardita Halloisita Bertierina        TRILAMINARES T:O:T 2:1 Pirofilita Talco  X = 0 Montmorillonita Saponita X = 0,2-0,6 ESMECTITAS Beidellita Hectorita Nontronita Vermiculitas X = 0,6-0,9 Illitas X = 0,9 Moscovita Biotita X = 1 MICAS Paragonita Flogopita Lepidolita T:O.T:O2:1:1 CLORITAS FIBROSOS Paligorskita Sepiolita

14 GRUPO DEL CAOLÍN Minerales cuya estructura está integrada por estratos formados por una capa de tetraedros Si04 y otra de octaedros Al06. Los estratos no permiten con facilidad la entrada de cationes, ni moléculas de agua entre ellos, estando enlazados por puentes hidrógeno, siendo su capacidad de cambio muy pequeña.

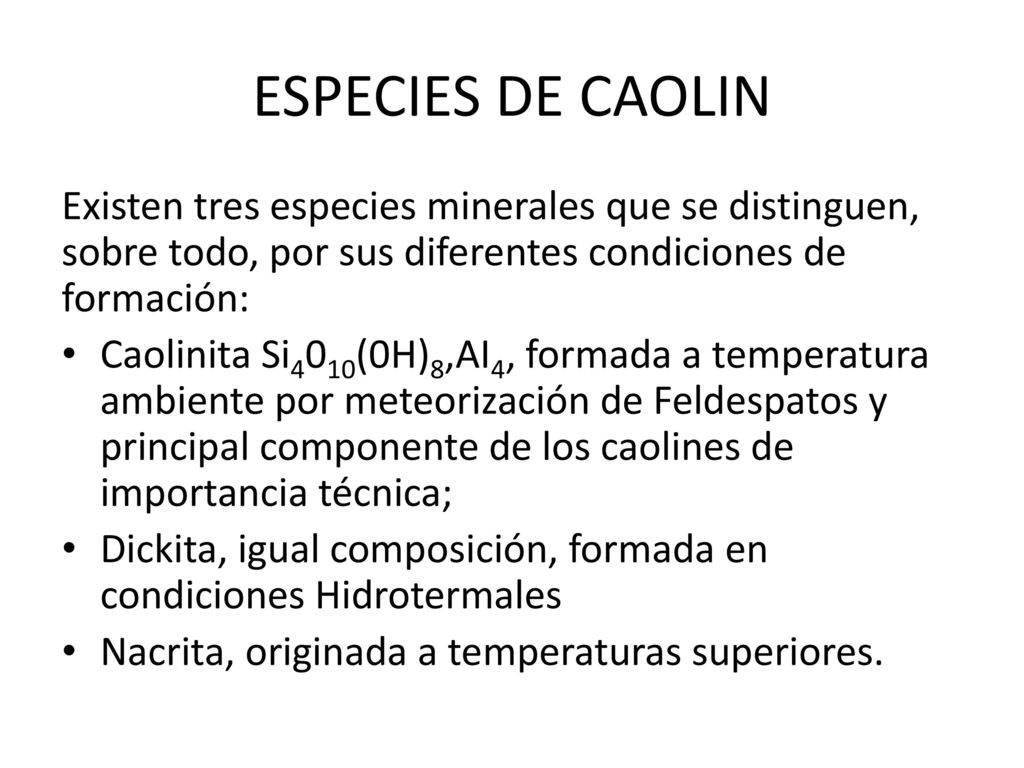

15 ESPECIES DE CAOLIN Existen tres especies minerales que se distinguen, sobre todo, por sus diferentes condiciones de formación: Caolinita Si4010(0H)8,AI4, formada a temperatura ambiente por meteorización de Feldespatos y principal componente de los caolines de importancia técnica; Dickita, igual composición, formada en condiciones Hidrotermales Nacrita, originada a temperaturas superiores.

16 GRUPO DE LA HALLOYSITA La estructura de la Halloysita está formada por estratos similares a los que tiene la de la Caolinita, existiendo entre ellos una cantidad variable de moléculas de agua, que corresponden aproximadamente a la fórmula Si4010(0H)8,AI4.4H2O, cuando el mineral está completamente hidratado.

17 ESPECIES DE HALLOYSITA
Los cristales son de aspecto tubular, cediendo y absorbiendo agua fácilmente mientras no lleguen a la deshidratación completa. La Halloysita se deshidrata a temperaturas relativamente bajas, perdiendo toda el agua de manera irreversible y pasando a Metahalloysita, de estructura similar a la Caolinita

18 GRUPO DE LA MONTMORILLONITA
Estos minerales, que sólo existen en partículas extremadamente pequeñas, están formados por estratos de dos capas de tetraedros Si04 unidas por Al, de manera que cada aluminio coordina con dos oxígenos libres de cada capa y con dos grupos OH. Se forma una nueva capa de Octaedros en cuyos vértices hay cuatro oxígenos y dos grupos OH

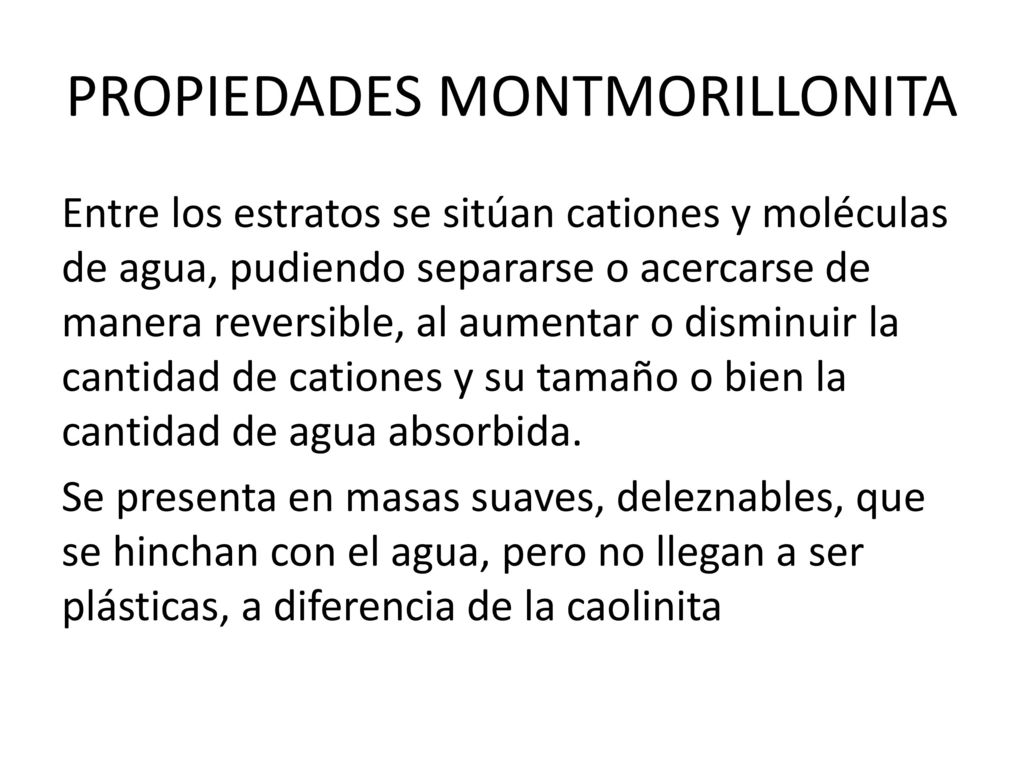

19 PROPIEDADES MONTMORILLONITA
Entre los estratos se sitúan cationes y moléculas de agua, pudiendo separarse o acercarse de manera reversible, al aumentar o disminuir la cantidad de cationes y su tamaño o bien la cantidad de agua absorbida. Se presenta en masas suaves, deleznables, que se hinchan con el agua, pero no llegan a ser plásticas, a diferencia de la caolinita

20 GRUPO DE LA ILLITA Minerales que pueden incluirse en el grupo de las micas, diferenciándose por presentarse siempre en partículas muy pequeñas y no tan bien cristalizadas. Su estructura es muy semejante a la de la Moscovita

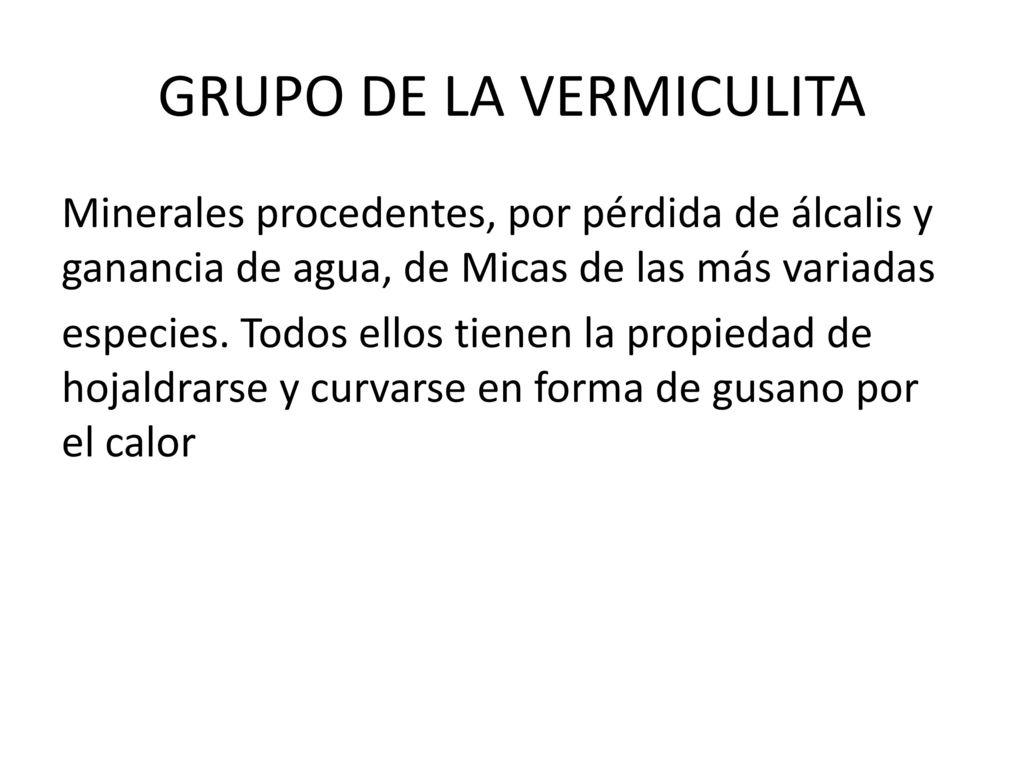

21 GRUPO DE LA VERMICULITA
Minerales procedentes, por pérdida de álcalis y ganancia de agua, de Micas de las más variadas especies. Todos ellos tienen la propiedad de hojaldrarse y curvarse en forma de gusano por el calor
