Fundamentos de Turbinas de Gas

Presentaciones similares


Presentación del tema: "Fundamentos de Turbinas de Gas"— Transcripción de la presentación:

1 Fundamentos de Turbinas de Gas
Dr. Eloy Edmundo Rodríguez Vázquez

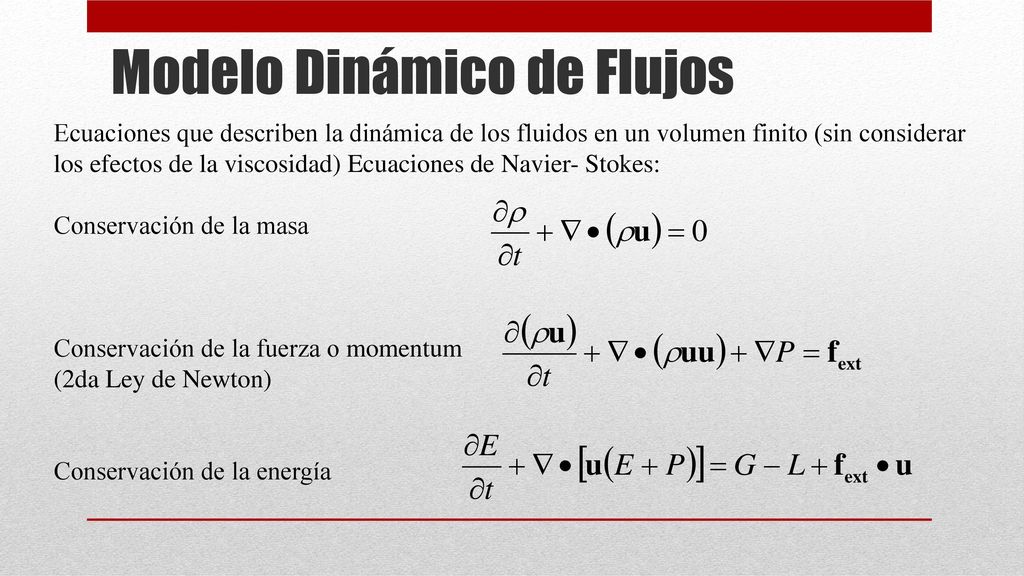

2 Modelo Dinámico de Flujos
Ecuaciones que describen la dinámica de los fluidos en un volumen finito (sin considerar los efectos de la viscosidad) Ecuaciones de Navier- Stokes: Conservación de la masa Conservación de la fuerza o momentum (2da Ley de Newton) Conservación de la energía

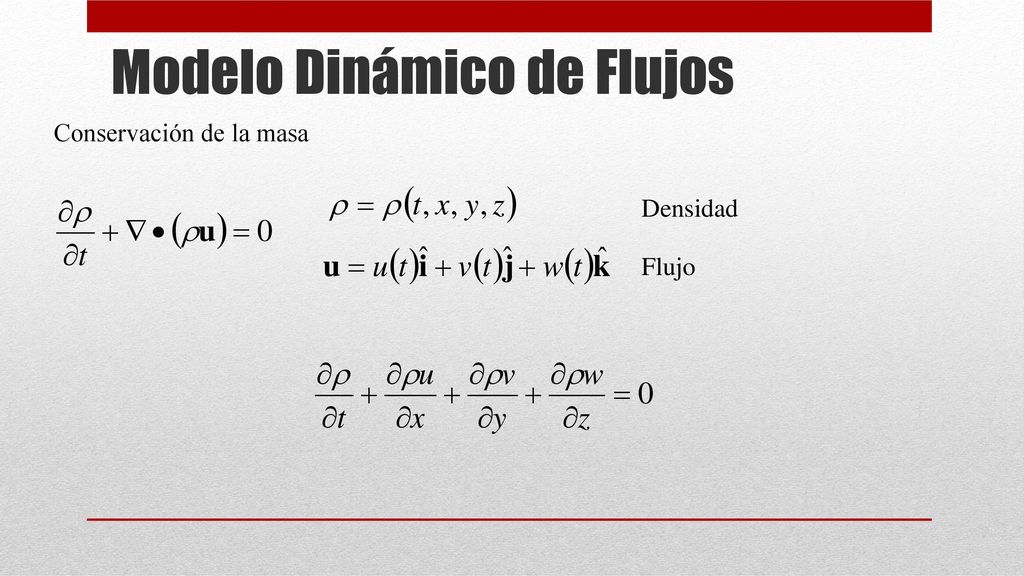

3 Modelo Dinámico de Flujos
Conservación de la masa Densidad Flujo

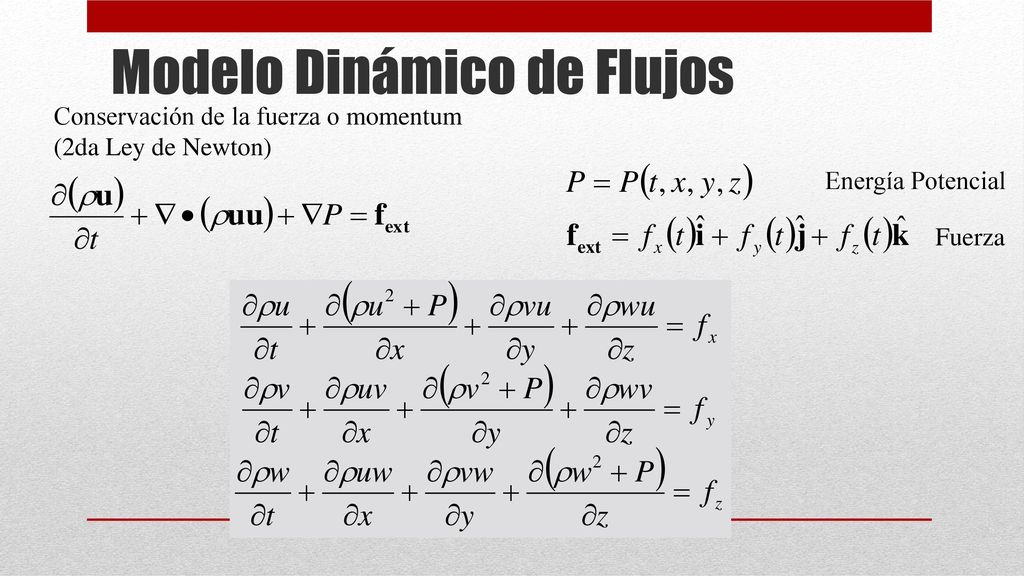

4 Modelo Dinámico de Flujos
Conservación de la fuerza o momentum (2da Ley de Newton) Energía Potencial Fuerza

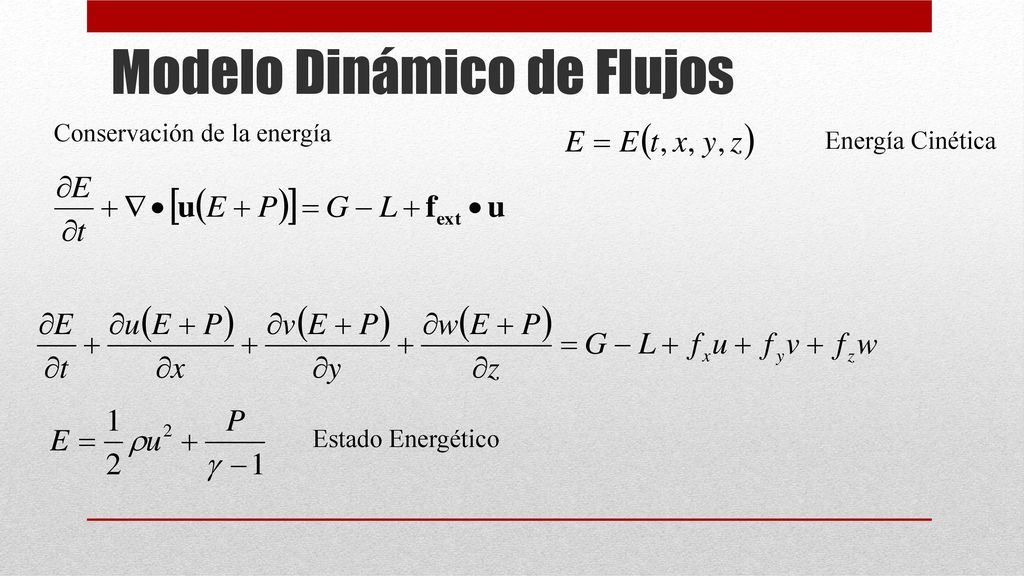

5 Modelo Dinámico de Flujos
Conservación de la energía Energía Cinética Estado Energético

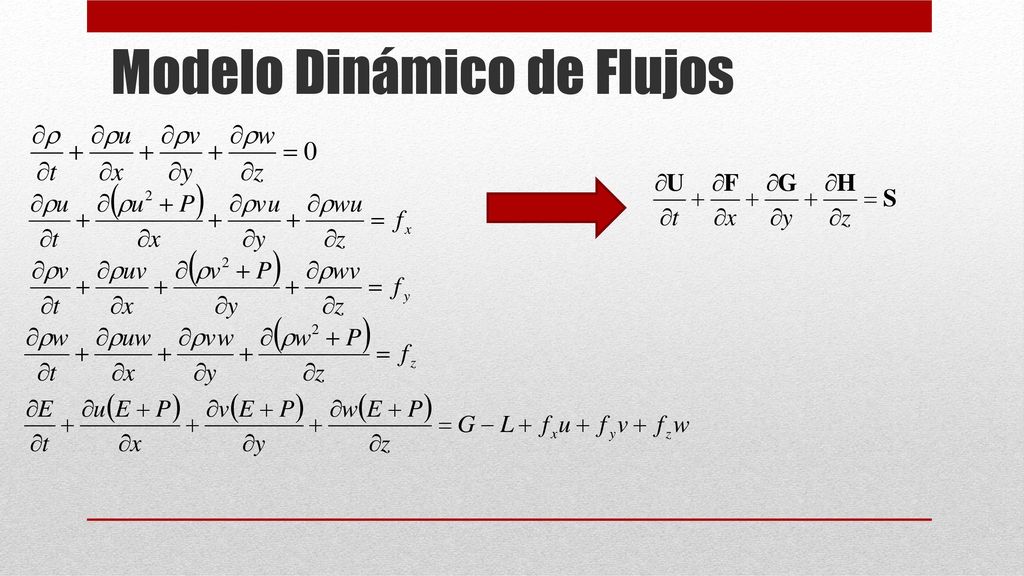

6 Modelo Dinámico de Flujos

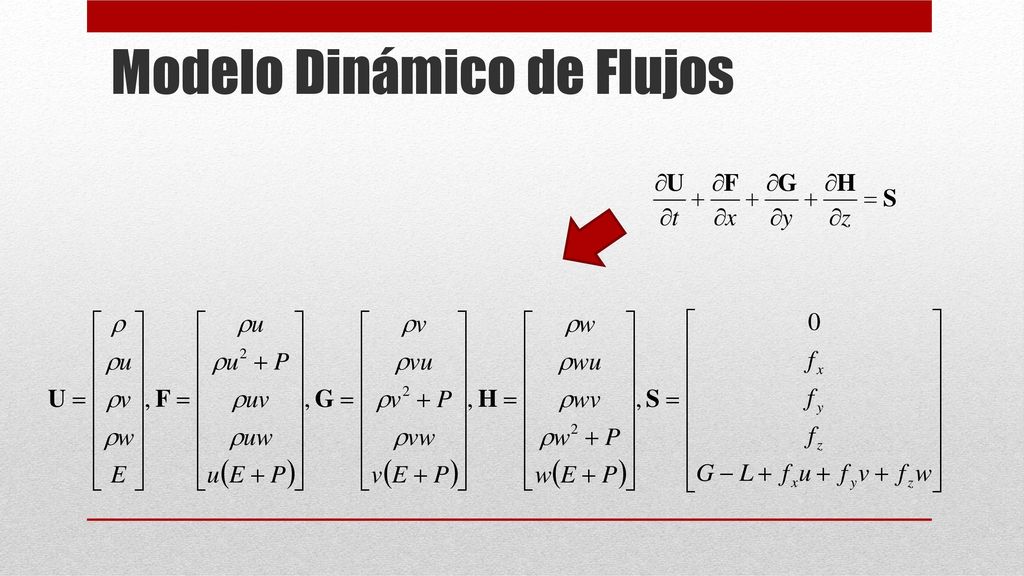

7 Modelo Dinámico de Flujos

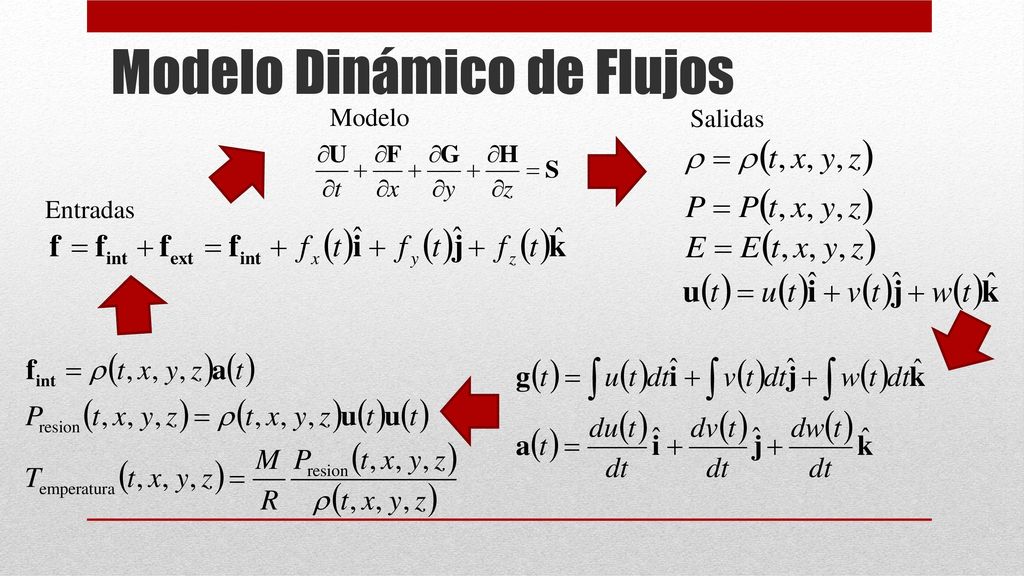

8 Modelo Dinámico de Flujos
Salidas Entradas

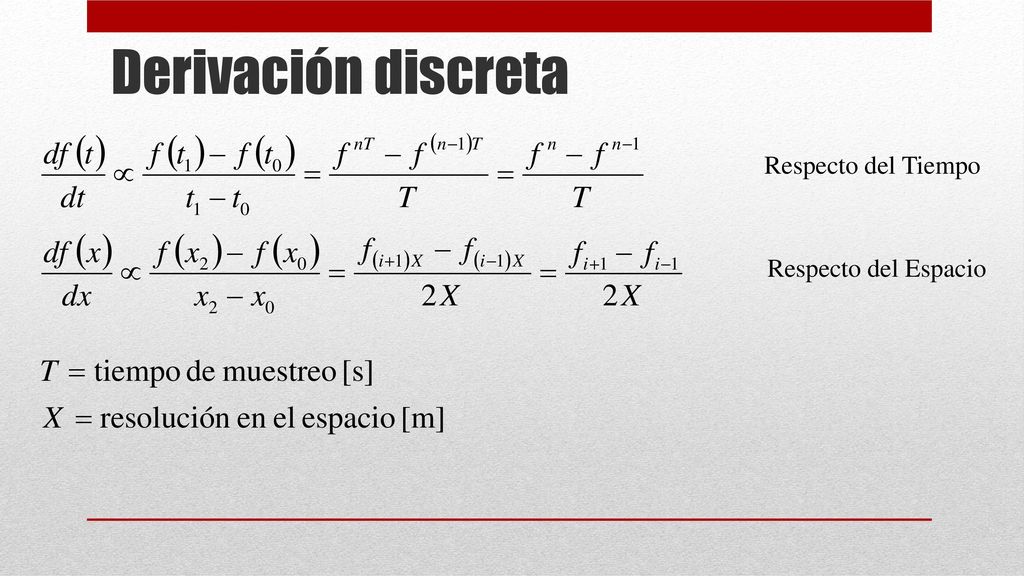

9 Derivación discreta Respecto del Tiempo Respecto del Espacio
