TRANSPORTE DE INFORMACION Y TELECOMUNICACIONES
Act3 – Exposición diseño de una red LAN Presentado Por: Fernando Angulo Peñalosa Código: 94, Al docente (Ing.): Isabel Viviana Marrugo Martínez. UNIVERSIDAD MANUELA BELTRAN – UMB VIRTUAL ESPECIALIZACION EN SERVICIOS TELEMATICOS E INTERCONEXION DE REDES PALMIRA – VALLE DEL CAUCA SEPTIEMBRE 2012
2

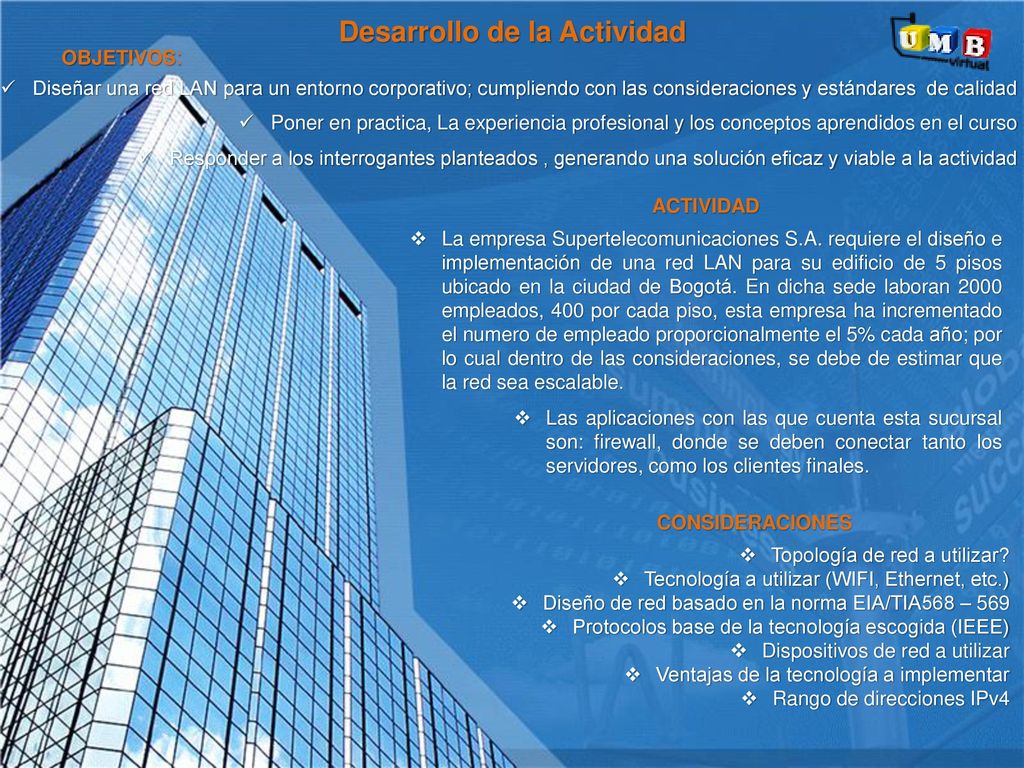

Desarrollo de la Actividad
OBJETIVOS: Diseñar una red LAN para un entorno corporativo; cumpliendo con las consideraciones y estándares de calidad Poner en practica, La experiencia profesional y los conceptos aprendidos en el curso Responder a los interrogantes planteados , generando una solución eficaz y viable a la actividad ACTIVIDAD La empresa Supertelecomunicaciones S.A. requiere el diseño e implementación de una red LAN para su edificio de 5 pisos ubicado en la ciudad de Bogotá. En dicha sede laboran 2000 empleados, 400 por cada piso, esta empresa ha incrementado el numero de empleado proporcionalmente el 5% cada año; por lo cual dentro de las consideraciones, se debe de estimar que la red sea escalable. Las aplicaciones con las que cuenta esta sucursal son: firewall, donde se deben conectar tanto los servidores, como los clientes finales. CONSIDERACIONES Topología de red a utilizar? Tecnología a utilizar (WIFI, Ethernet, etc.) Diseño de red basado en la norma EIA/TIA568 – 569 Protocolos base de la tecnología escogida (IEEE) Dispositivos de red a utilizar Ventajas de la tecnología a implementar Rango de direcciones IPv4
3

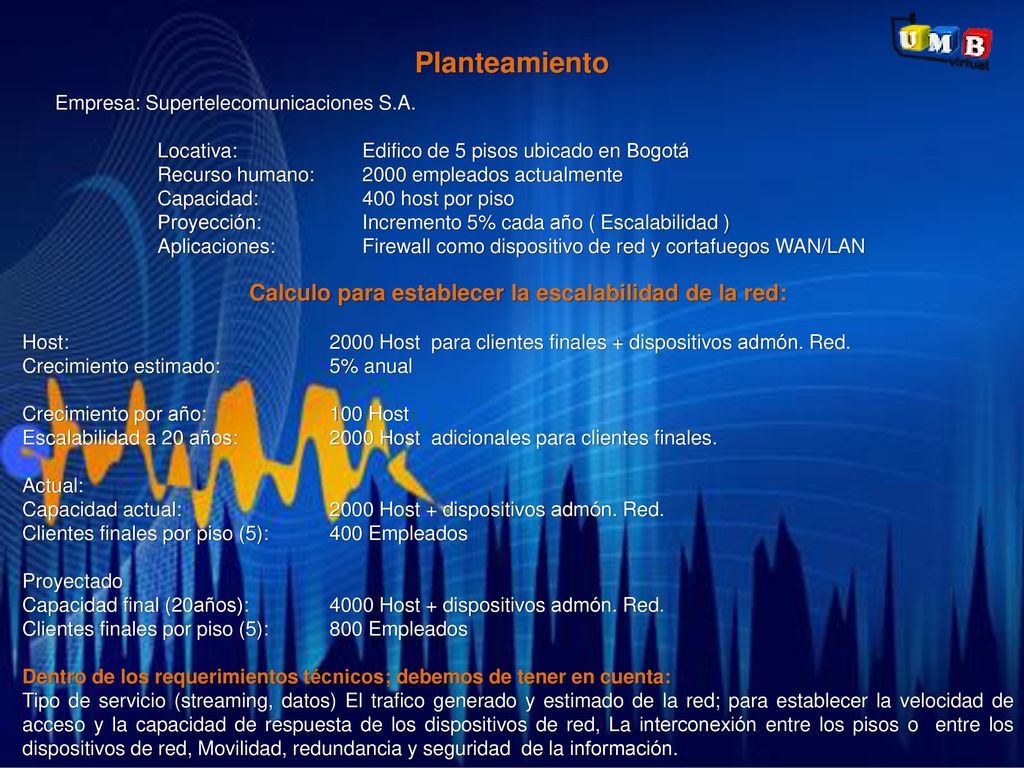

Calculo para establecer la escalabilidad de la red:
Planteamiento Empresa: Supertelecomunicaciones S.A. Locativa: Edifico de 5 pisos ubicado en Bogotá Recurso humano: empleados actualmente Capacidad: 400 host por piso Proyección: Incremento 5% cada año ( Escalabilidad ) Aplicaciones: Firewall como dispositivo de red y cortafuegos WAN/LAN Calculo para establecer la escalabilidad de la red: Host: Host para clientes finales + dispositivos admón. Red. Crecimiento estimado: 5% anual Crecimiento por año: Host Escalabilidad a 20 años: 2000 Host adicionales para clientes finales. Actual: Capacidad actual: Host + dispositivos admón. Red. Clientes finales por piso (5): 400 Empleados Proyectado Capacidad final (20años): 4000 Host + dispositivos admón. Red. Clientes finales por piso (5): 800 Empleados Dentro de los requerimientos técnicos; debemos de tener en cuenta: Tipo de servicio (streaming, datos) El trafico generado y estimado de la red; para establecer la velocidad de acceso y la capacidad de respuesta de los dispositivos de red, La interconexión entre los pisos o entre los dispositivos de red, Movilidad, redundancia y seguridad de la información.
4

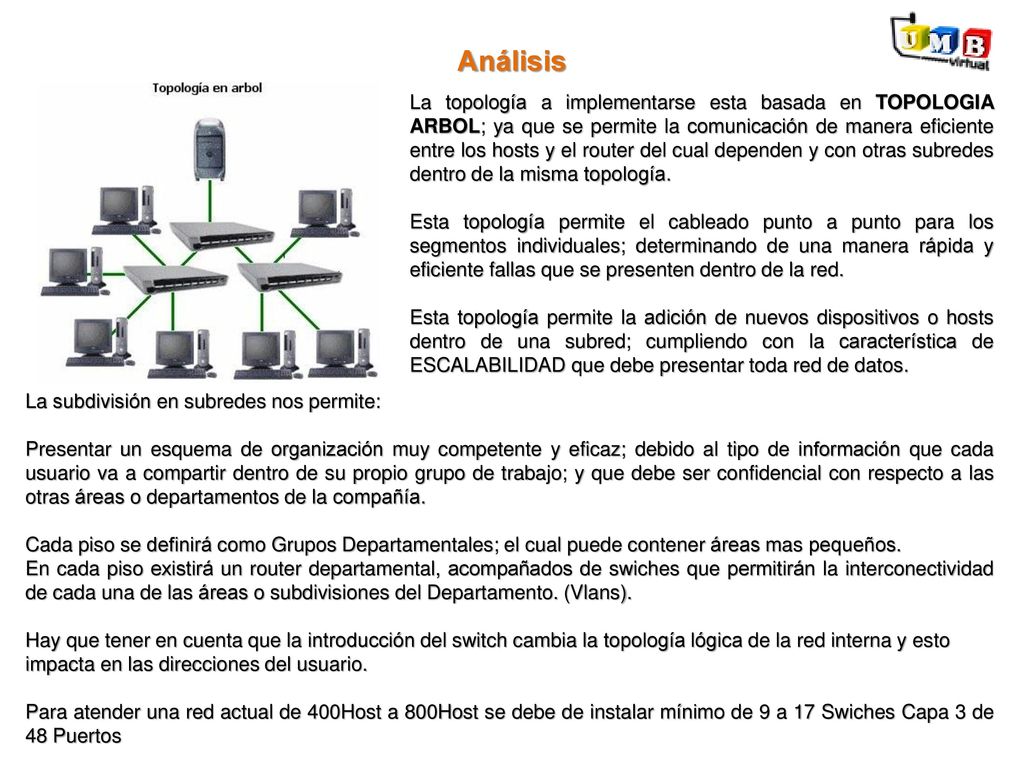

Análisis La topología a implementarse esta basada en TOPOLOGIA ARBOL; ya que se permite la comunicación de manera eficiente entre los hosts y el router del cual dependen y con otras subredes dentro de la misma topología. Esta topología permite el cableado punto a punto para los segmentos individuales; determinando de una manera rápida y eficiente fallas que se presenten dentro de la red. Esta topología permite la adición de nuevos dispositivos o hosts dentro de una subred; cumpliendo con la característica de ESCALABILIDAD que debe presentar toda red de datos. La subdivisión en subredes nos permite: Presentar un esquema de organización muy competente y eficaz; debido al tipo de información que cada usuario va a compartir dentro de su propio grupo de trabajo; y que debe ser confidencial con respecto a las otras áreas o departamentos de la compañía. Cada piso se definirá como Grupos Departamentales; el cual puede contener áreas mas pequeños. En cada piso existirá un router departamental, acompañados de swiches que permitirán la interconectividad de cada una de las áreas o subdivisiones del Departamento. (Vlans). Hay que tener en cuenta que la introducción del switch cambia la topología lógica de la red interna y esto impacta en las direcciones del usuario. Para atender una red actual de 400Host a 800Host se debe de instalar mínimo de 9 a 17 Swiches Capa 3 de 48 Puertos
5

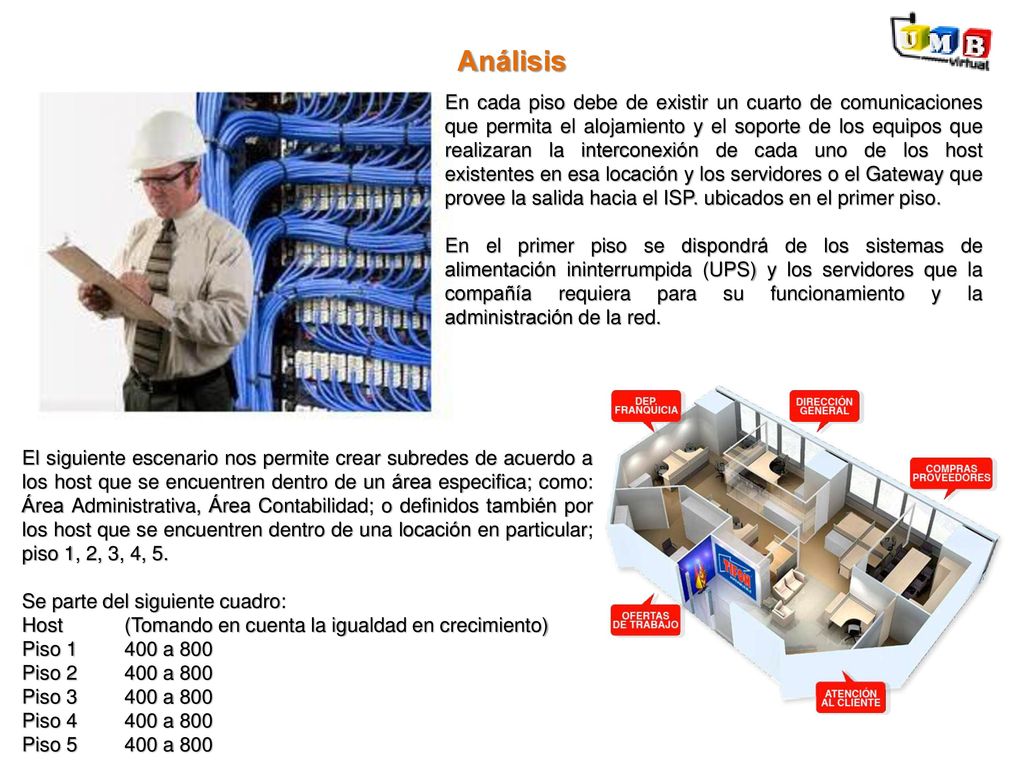

Análisis En cada piso debe de existir un cuarto de comunicaciones que permita el alojamiento y el soporte de los equipos que realizaran la interconexión de cada uno de los host existentes en esa locación y los servidores o el Gateway que provee la salida hacia el ISP. ubicados en el primer piso. En el primer piso se dispondrá de los sistemas de alimentación ininterrumpida (UPS) y los servidores que la compañía requiera para su funcionamiento y la administración de la red. El siguiente escenario nos permite crear subredes de acuerdo a los host que se encuentren dentro de un área especifica; como: Área Administrativa, Área Contabilidad; o definidos también por los host que se encuentren dentro de una locación en particular; piso 1, 2, 3, 4, 5. Se parte del siguiente cuadro: Host (Tomando en cuenta la igualdad en crecimiento) Piso a 800 Piso a 800 Piso a 800 Piso a 800 Piso a 800
6

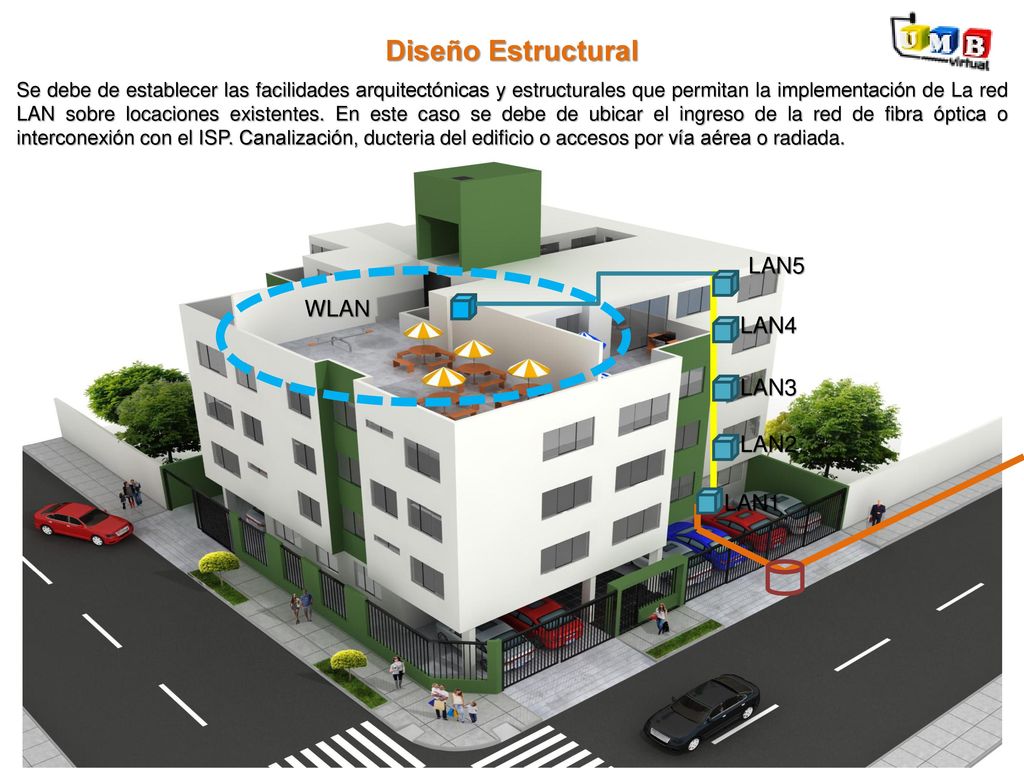

Diseño Estructural LAN5 WLAN LAN4 LAN3 LAN2 LAN1
Se debe de establecer las facilidades arquitectónicas y estructurales que permitan la implementación de La red LAN sobre locaciones existentes. En este caso se debe de ubicar el ingreso de la red de fibra óptica o interconexión con el ISP. Canalización, ducteria del edificio o accesos por vía aérea o radiada. LAN5 WLAN LAN4 LAN3 LAN2 LAN1
7

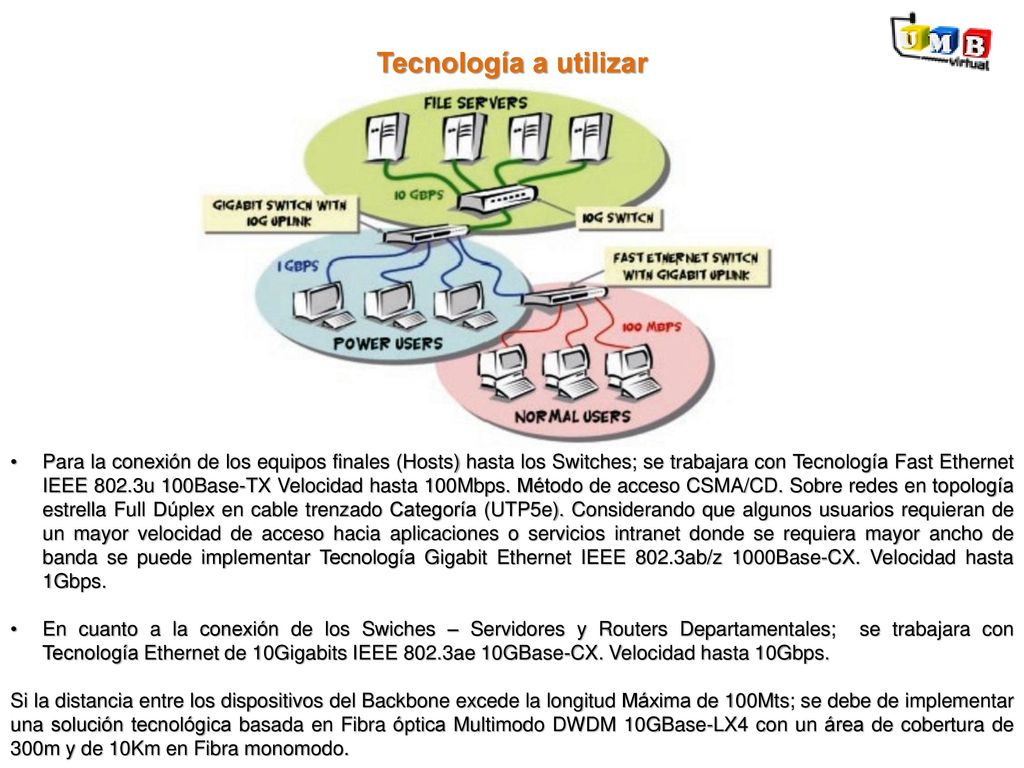

Tecnología a utilizar Para la conexión de los equipos finales (Hosts) hasta los Switches; se trabajara con Tecnología Fast Ethernet IEEE 802.3u 100Base-TX Velocidad hasta 100Mbps. Método de acceso CSMA/CD. Sobre redes en topología estrella Full Dúplex en cable trenzado Categoría (UTP5e). Considerando que algunos usuarios requieran de un mayor velocidad de acceso hacia aplicaciones o servicios intranet donde se requiera mayor ancho de banda se puede implementar Tecnología Gigabit Ethernet IEEE 802.3ab/z 1000Base-CX. Velocidad hasta 1Gbps. En cuanto a la conexión de los Swiches – Servidores y Routers Departamentales; se trabajara con Tecnología Ethernet de 10Gigabits IEEE 802.3ae 10GBase-CX. Velocidad hasta 10Gbps. Si la distancia entre los dispositivos del Backbone excede la longitud Máxima de 100Mts; se debe de implementar una solución tecnológica basada en Fibra óptica Multimodo DWDM 10GBase-LX4 con un área de cobertura de 300m y de 10Km en Fibra monomodo.
8
Diseño de Red Norma EIA/TIA568

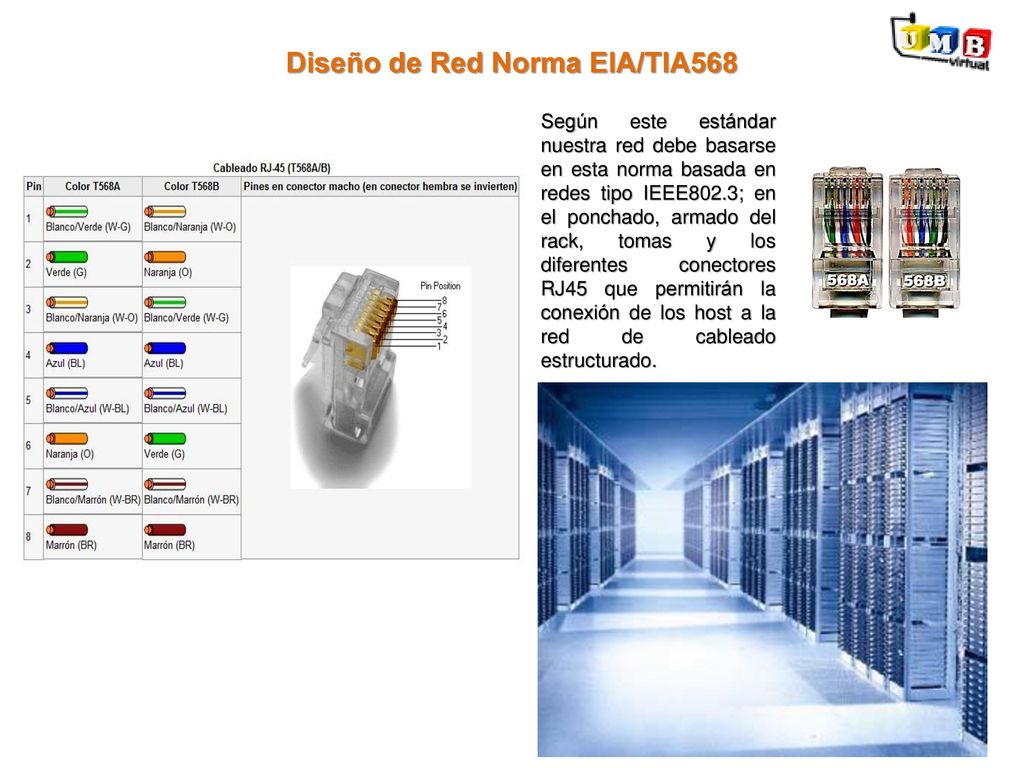

Según este estándar nuestra red debe basarse en esta norma basada en redes tipo IEEE802.3; en el ponchado, armado del rack, tomas y los diferentes conectores RJ45 que permitirán la conexión de los host a la red de cableado estructurado.
9

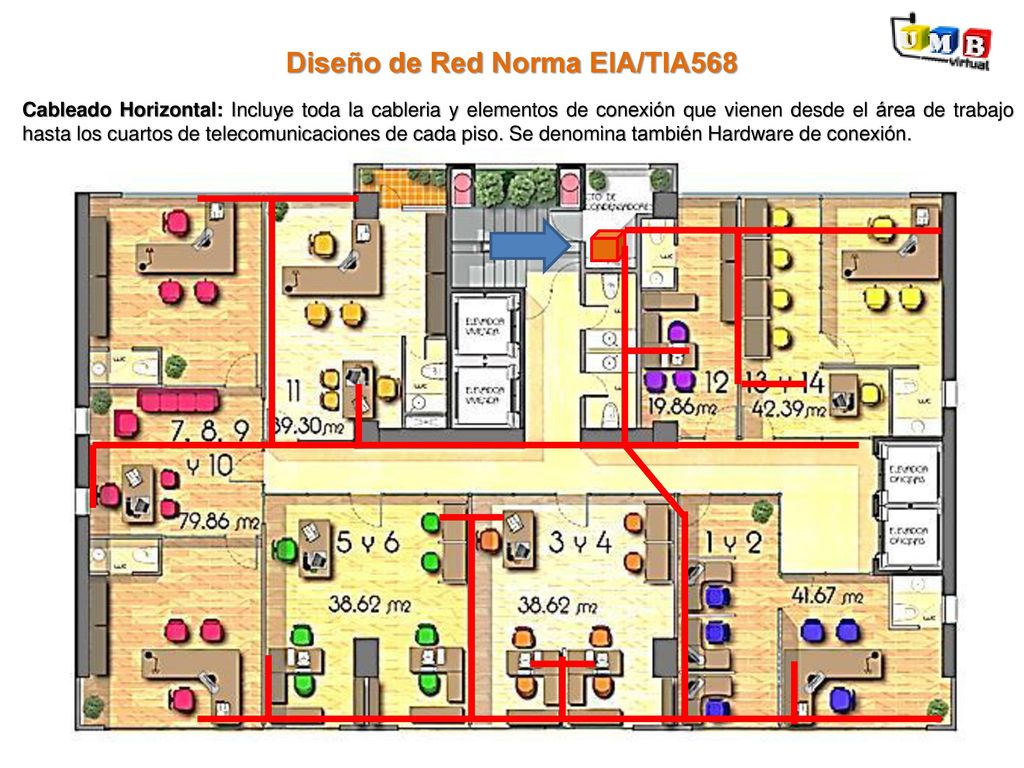

Diseño de Red Norma EIA/TIA568
Cableado Horizontal: Incluye toda la cableria y elementos de conexión que vienen desde el área de trabajo hasta los cuartos de telecomunicaciones de cada piso. Se denomina también Hardware de conexión.
10
Diseño de Red Norma EIA/TIA568

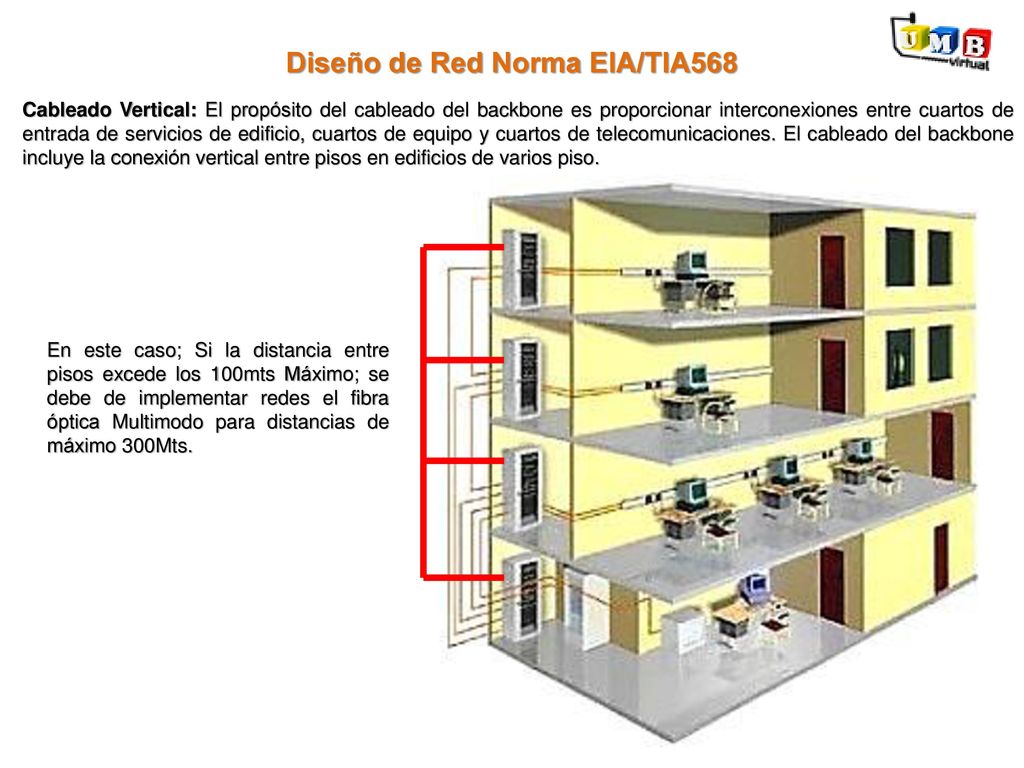

Cableado Vertical: El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios piso. En este caso; Si la distancia entre pisos excede los 100mts Máximo; se debe de implementar redes el fibra óptica Multimodo para distancias de máximo 300Mts.
11

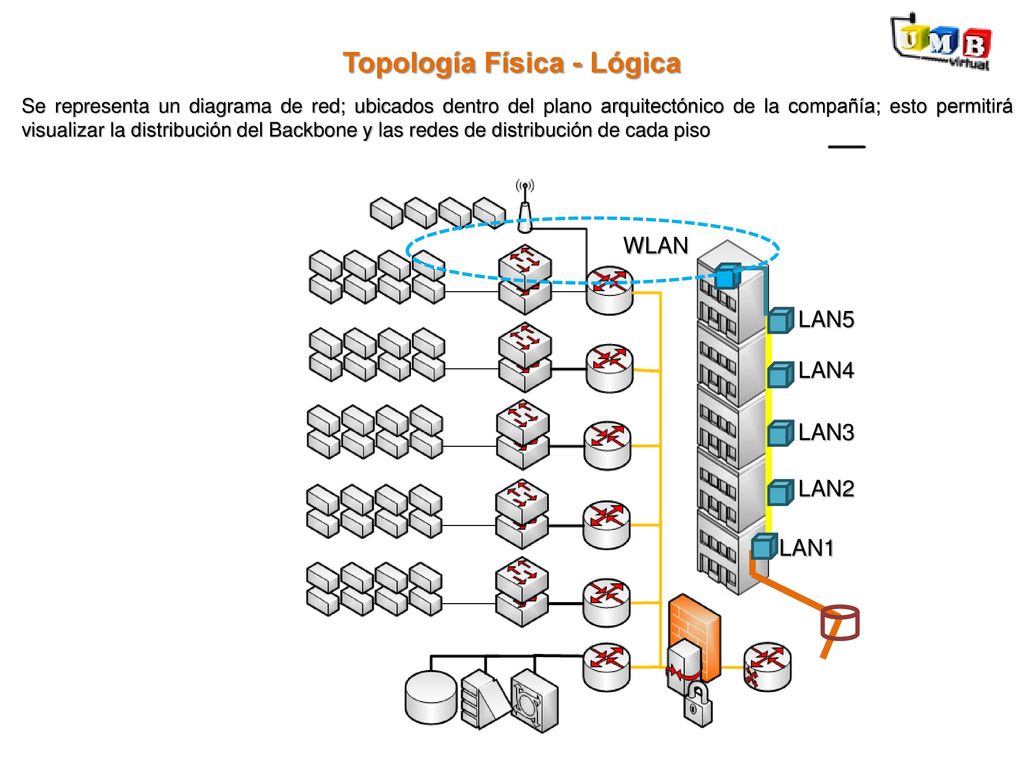

Topología Física - Lógica
Se representa un diagrama de red; ubicados dentro del plano arquitectónico de la compañía; esto permitirá visualizar la distribución del Backbone y las redes de distribución de cada piso WLAN LAN5 LAN4 LAN3 LAN2 LAN1
12

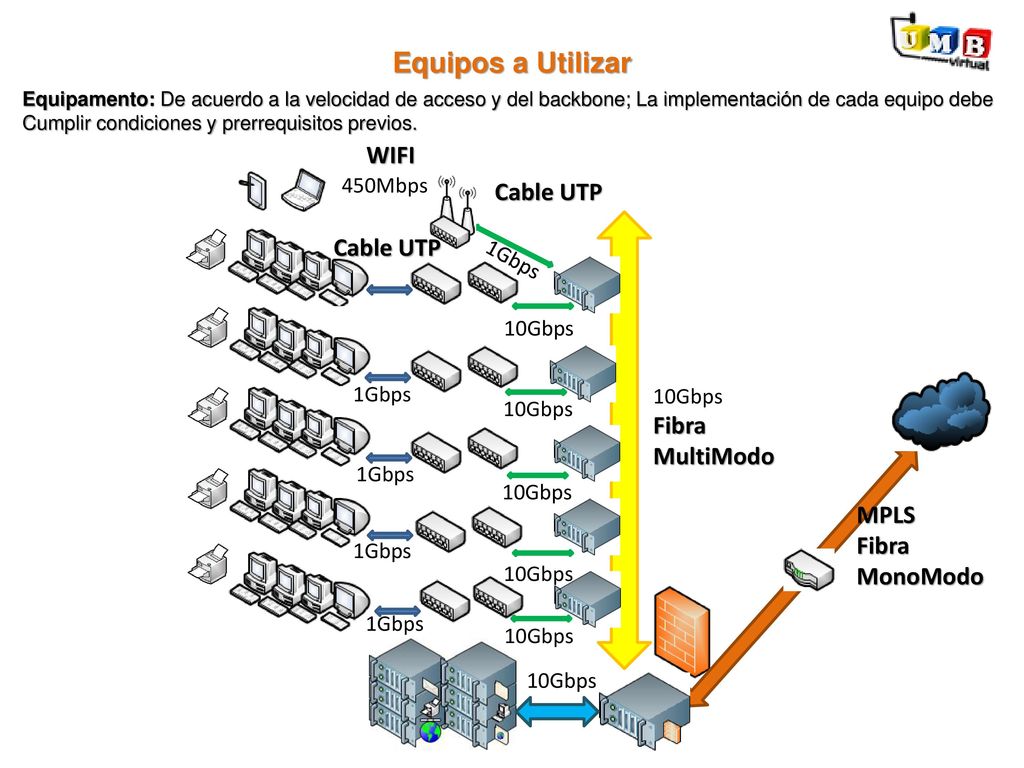

Equipos a Utilizar WIFI Cable UTP Cable UTP Fibra MultiModo MPLS
Equipamento: De acuerdo a la velocidad de acceso y del backbone; La implementación de cada equipo debe Cumplir condiciones y prerrequisitos previos. WIFI 450Mbps Cable UTP Cable UTP 1Gbps 10Gbps 1Gbps 10Gbps Fibra MultiModo 10Gbps 1Gbps 10Gbps MPLS Fibra MonoModo 1Gbps 10Gbps 1Gbps 10Gbps 10Gbps
13

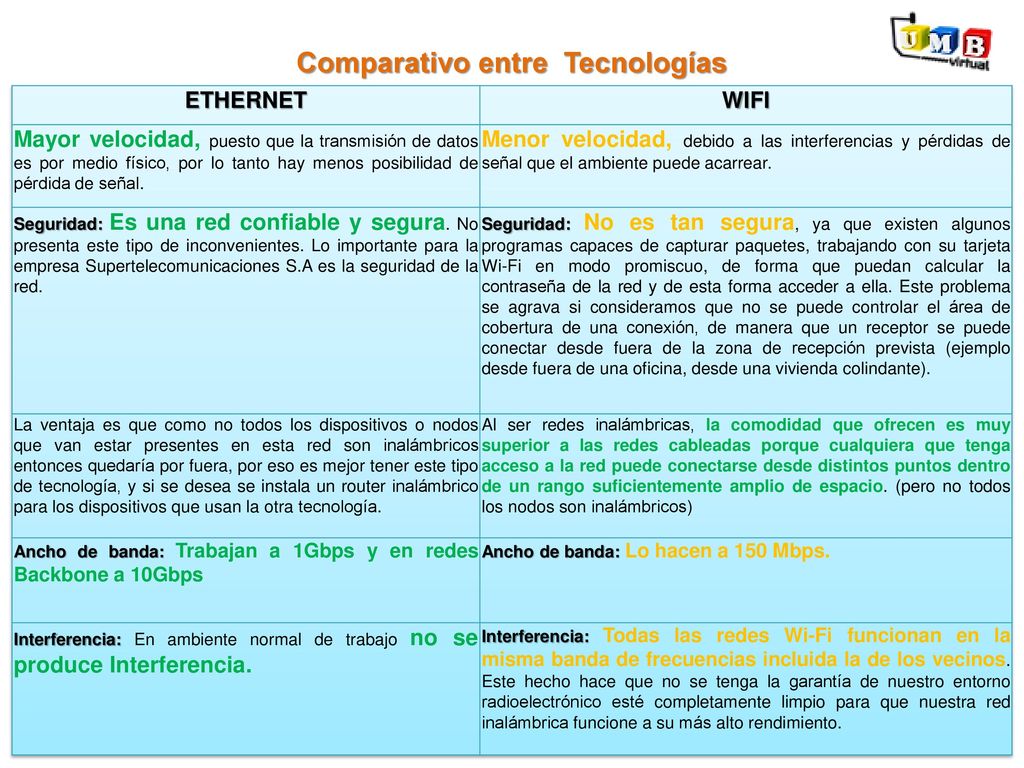

Comparativo entre Tecnologías
ETHERNET WIFI Mayor velocidad, puesto que la transmisión de datos es por medio físico, por lo tanto hay menos posibilidad de pérdida de señal. Menor velocidad, debido a las interferencias y pérdidas de señal que el ambiente puede acarrear. Seguridad: Es una red confiable y segura. No presenta este tipo de inconvenientes. Lo importante para la empresa Supertelecomunicaciones S.A es la seguridad de la red. Seguridad: No es tan segura, ya que existen algunos programas capaces de capturar paquetes, trabajando con su tarjeta Wi-Fi en modo promiscuo, de forma que puedan calcular la contraseña de la red y de esta forma acceder a ella. Este problema se agrava si consideramos que no se puede controlar el área de cobertura de una conexión, de manera que un receptor se puede conectar desde fuera de la zona de recepción prevista (ejemplo desde fuera de una oficina, desde una vivienda colindante). La ventaja es que como no todos los dispositivos o nodos que van estar presentes en esta red son inalámbricos entonces quedaría por fuera, por eso es mejor tener este tipo de tecnología, y si se desea se instala un router inalámbrico para los dispositivos que usan la otra tecnología. Al ser redes inalámbricas, la comodidad que ofrecen es muy superior a las redes cableadas porque cualquiera que tenga acceso a la red puede conectarse desde distintos puntos dentro de un rango suficientemente amplio de espacio. (pero no todos los nodos son inalámbricos) Ancho de banda: Trabajan a 1Gbps y en redes Backbone a 10Gbps Ancho de banda: Lo hacen a 150 Mbps. Interferencia: En ambiente normal de trabajo no se produce Interferencia. Interferencia: Todas las redes Wi-Fi funcionan en la misma banda de frecuencias incluida la de los vecinos. Este hecho hace que no se tenga la garantía de nuestro entorno radioelectrónico esté completamente limpio para que nuestra red inalámbrica funcione a su más alto rendimiento.
14
Direccionamiento IPv4 Clase Rango N° de Redes N° de Host Por Red Máscara de Red Broadcast ID A 128 x B 16.384 65.534 x.x C 254 x.x.x.255 En este caso seleccionamos una red de clase B, debido a la cantidad de host a interconectar: 4000 Hosts. A medida que consideremos en subnetear de acuerdo a áreas especificas de la organización podemos subdividir cada subred en subredes mas pequeñas que identificarían áreas o grupos de trabajo. Red: /16 Rango: – Máscara: /16 Broadcast: /16 2^n donde n = la cantidad de bits que se tomaron prestados. 2^n - 2 donde n = la cantidad de bits para hosts. Subredes = 8 (se sitúan 5 redes; 1 por cada piso y las restantes quedan en reserva (3) ). RED RANGO HOSTS BROADCAST / / / / / / / /
