Se muestran las proyecciones de los pulmones

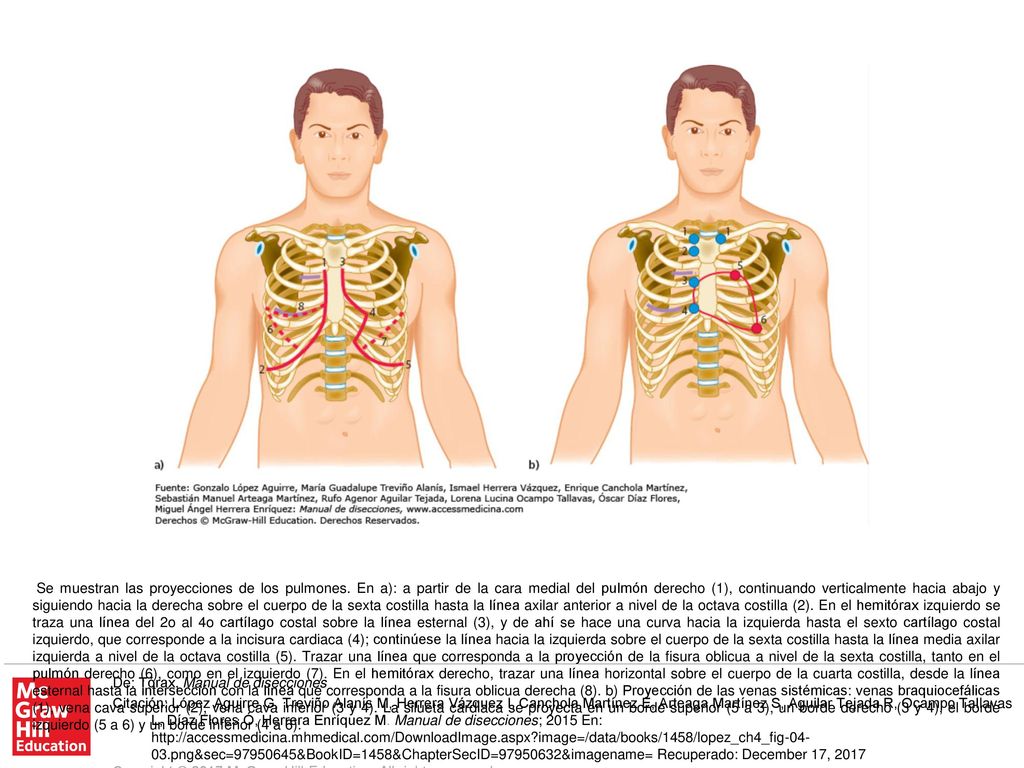

Se muestran las proyecciones de los pulmones. En a): a partir de la cara medial del pulmón derecho (1), continuando verticalmente hacia abajo y siguiendo hacia la derecha sobre el cuerpo de la sexta costilla hasta la línea axilar anterior a nivel de la octava costilla (2). En el hemitórax izquierdo se traza una línea del 2o al 4o cartílago costal sobre la línea esternal (3), y de ahí se hace una curva hacia la izquierda hasta el sexto cartílago costal izquierdo, que corresponde a la incisura cardiaca (4); continúese la línea hacia la izquierda sobre el cuerpo de la sexta costilla hasta la línea media axilar izquierda a nivel de la octava costilla (5). Trazar una línea que corresponda a la proyección de la fisura oblicua a nivel de la sexta costilla, tanto en el pulmón derecho (6), como en el izquierdo (7). En el hemitórax derecho, trazar una línea horizontal sobre el cuerpo de la cuarta costilla, desde la línea esternal hasta la intersección con la línea que corresponda a la fisura oblicua derecha (8). b) Proyección de las venas sistémicas: venas braquiocefálicas (1), vena cava superior (2), vena cava inferior (3 y 4). La silueta cardiaca se proyecta en un borde superior (5 a 3), un borde derecho (3 y 4), el borde izquierdo (5 a 6) y un borde inferior (4 a 6). De: Tórax, Manual de disecciones Citación: López Aguirre G, Treviño Alanís M, Herrera Vázquez I, Canchola Martínez E, Arteaga Martínez S, Aguilar Tejada R, Ocampo Tallavas L, Díaz Flores Ó, Herrera Enríquez M. Manual de disecciones; 2015 En: Recuperado: December 17, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
