Revelado de estructuras por Ataque Químico

Presentación del tema: "Revelado de estructuras por Ataque Químico"— Transcripción de la presentación:

1 Revelado de estructuras por Ataque Químico
Revelado de Macroestructuras Revelado de Microestructuras

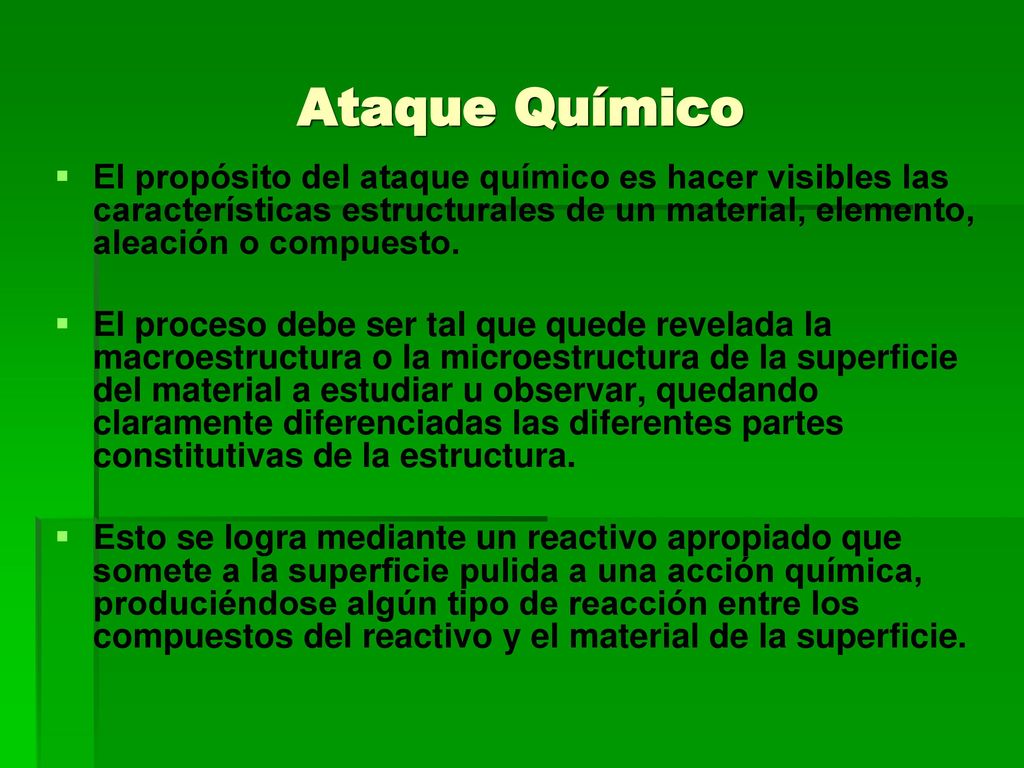

2 Ataque Químico El propósito del ataque químico es hacer visibles las características estructurales de un material, elemento, aleación o compuesto. El proceso debe ser tal que quede revelada la macroestructura o la microestructura de la superficie del material a estudiar u observar, quedando claramente diferenciadas las diferentes partes constitutivas de la estructura. Esto se logra mediante un reactivo apropiado que somete a la superficie pulida a una acción química, produciéndose algún tipo de reacción entre los compuestos del reactivo y el material de la superficie.

3 Ataque químico en metales puros
El revelado de la estructura entre los distintos granos de un metal puro se hace posible gracias a la diferente velocidad de reacción entre el compuesto reactivo y las diversas superficies que forman cada uno de los granos. El revelado de la estructura entre los distintos granos de un metal puro también se hace posible gracias a la diferente velocidad de reacción entre el compuesto reactivo y los bordes de grano y entre el compuesto reactivo y la superficie del grano. Esta rapidez de ataque está asociada fundamentalmente con los planos cristalinos que presentan los distintos granos al reactivo. Ciertos planos cristalinos de un cristal reaccionan más rápidamente que otros con el reactivo de ataque. Los bordes de grano, al ser superficies más deformadas (p.ej. Amorfas o sin orden estructural de largo alcance) suelen ser atacados más rápidamente que las superficies más ordenadas de los planos cristalinos que forman el grano

4 Ataque químico en metales puros
Fotomicrografía de hierro puro

5 Ataque químico en aleaciones
Las aleaciones pueden tambien ser atacadas químicamente, debido fundamentalmente a la diferencia en la composición de cada una de las fases presentes en la aleación y a la diferencia entre la velocidad de reacción del reactivo con cada una de las fases. Fotomicrografía de una aleación

6 Observación del borde de grano
Las observaciones del borde de grano se hace posible gracias a que: 1) Los distintos granos del material presentan superficies con distintos ángulos lo que forma escalones o diferencias de nivel entre los dferentes granos. 2) Los bordes de grano son más atacados que los planos cristalinos, produciéndose valles u hondonadas. En los bordes de grano, la luz proveniente del microscopio se refleja hacia fuera del microscopio ó mediante reflexiones sucesivas en las honduras Se producen diferentes ángulos de reflección cuando las superficies son iluminadas direccionalmente

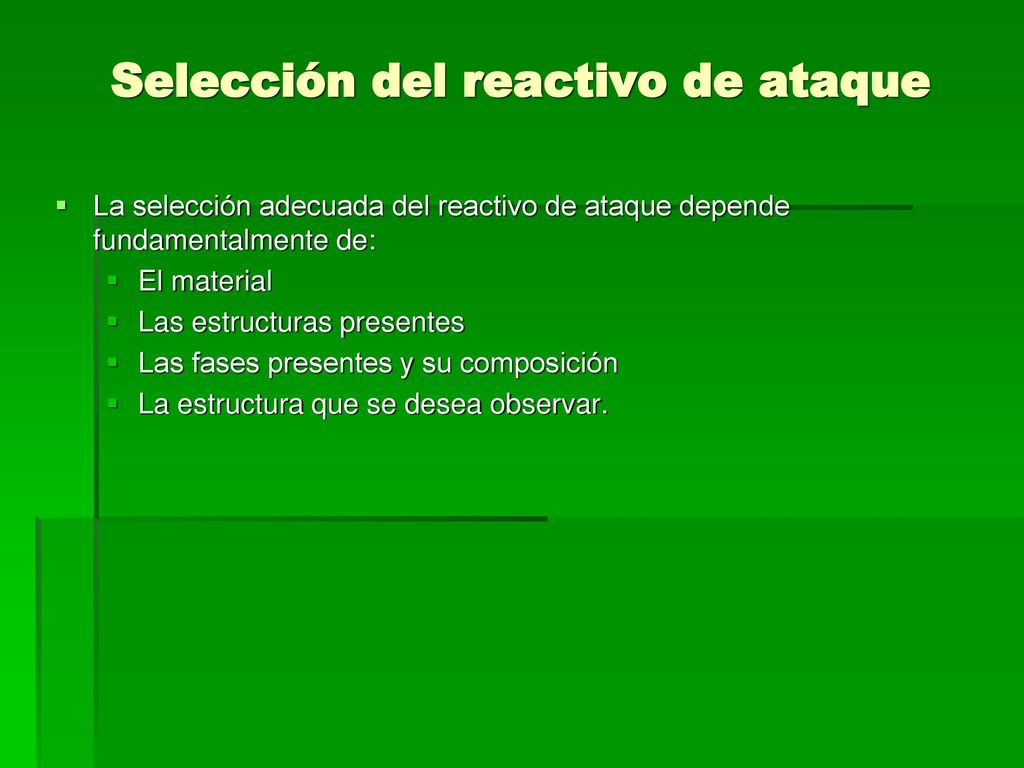

7 Selección del reactivo de ataque
La selección adecuada del reactivo de ataque depende fundamentalmente de: El material Las estructuras presentes Las fases presentes y su composición La estructura que se desea observar.

8 Variables a considerar
Tipo de reactivo. Composición. Concentración. Cantidad Tipo de material Tiempo de ataque Temperatura Agitación (Eventualmente) Precauciones.

9 Reactivos para examen microscópico

10 Reactivos para examen microscópico

11 Reglas generales para mezclas de reactivos
Ácidos o bases fuertes que se diluyen con agua ¡Pato al agua!
