Medio Ambiente y dinámica de sistemas

Presentación del tema: "Medio Ambiente y dinámica de sistemas"— Transcripción de la presentación:

1 Medio Ambiente y dinámica de sistemas

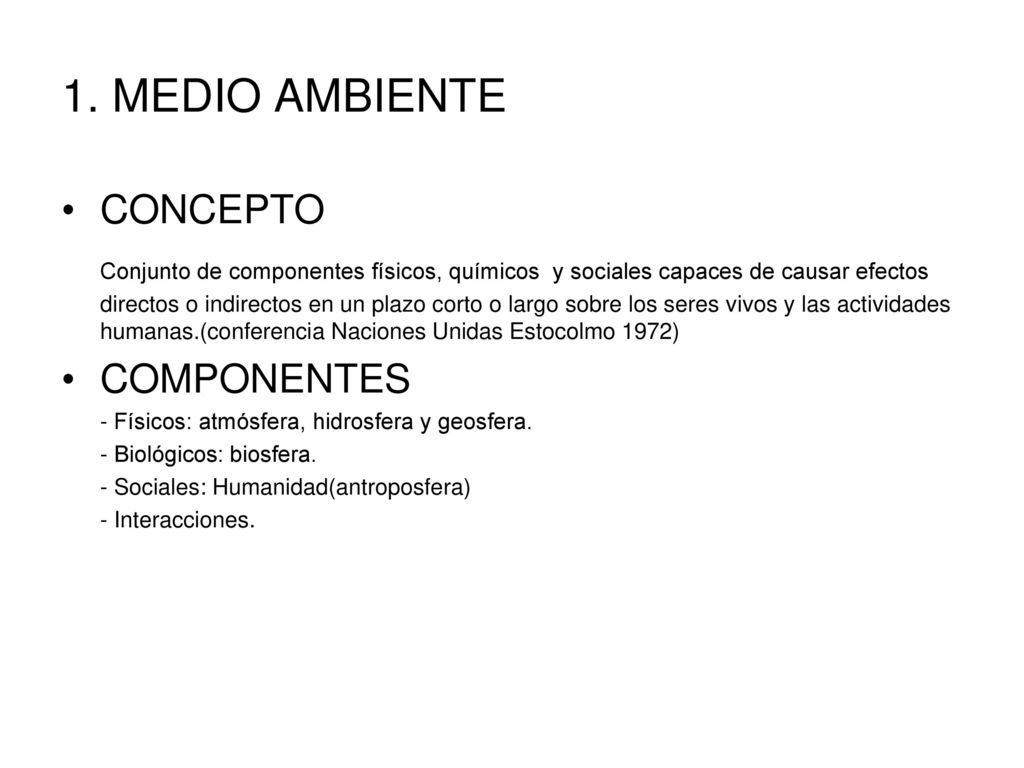

2 1. MEDIO AMBIENTE CONCEPTO
Conjunto de componentes físicos, químicos y sociales capaces de causar efectos directos o indirectos en un plazo corto o largo sobre los seres vivos y las actividades humanas.(conferencia Naciones Unidas Estocolmo 1972) COMPONENTES - Físicos: atmósfera, hidrosfera y geosfera. - Biológicos: biosfera. - Sociales: Humanidad(antroposfera) - Interacciones.

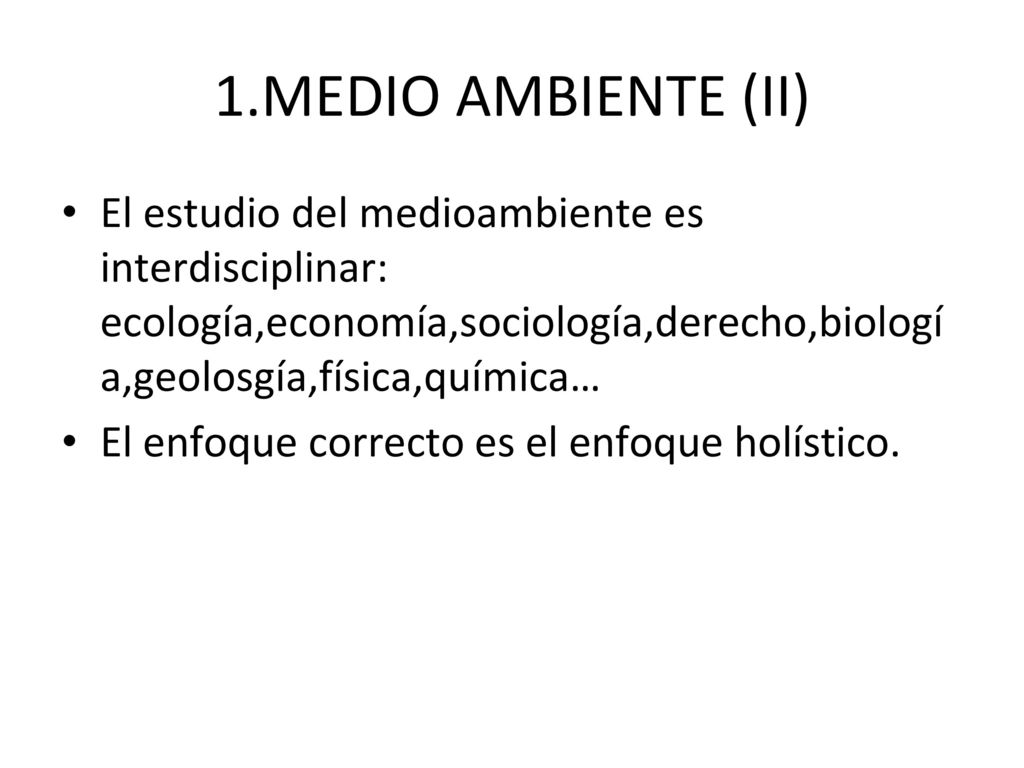

3 1.MEDIO AMBIENTE (II) El estudio del medioambiente es interdisciplinar: ecología,economía,sociología,derecho,biología,geolosgía,física,química… El enfoque correcto es el enfoque holístico.

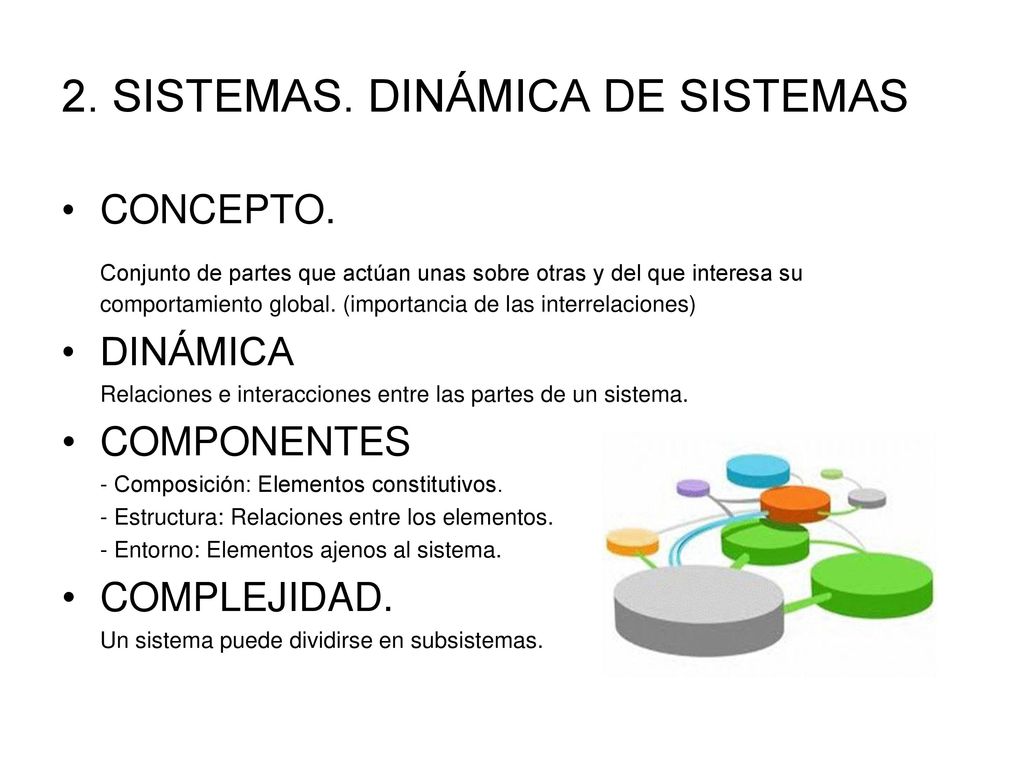

4 2. SISTEMAS. DINÁMICA DE SISTEMAS
CONCEPTO. Conjunto de partes que actúan unas sobre otras y del que interesa su comportamiento global. (importancia de las interrelaciones) DINÁMICA Relaciones e interacciones entre las partes de un sistema. COMPONENTES - Composición: Elementos constitutivos. - Estructura: Relaciones entre los elementos. - Entorno: Elementos ajenos al sistema. COMPLEJIDAD. Un sistema puede dividirse en subsistemas.

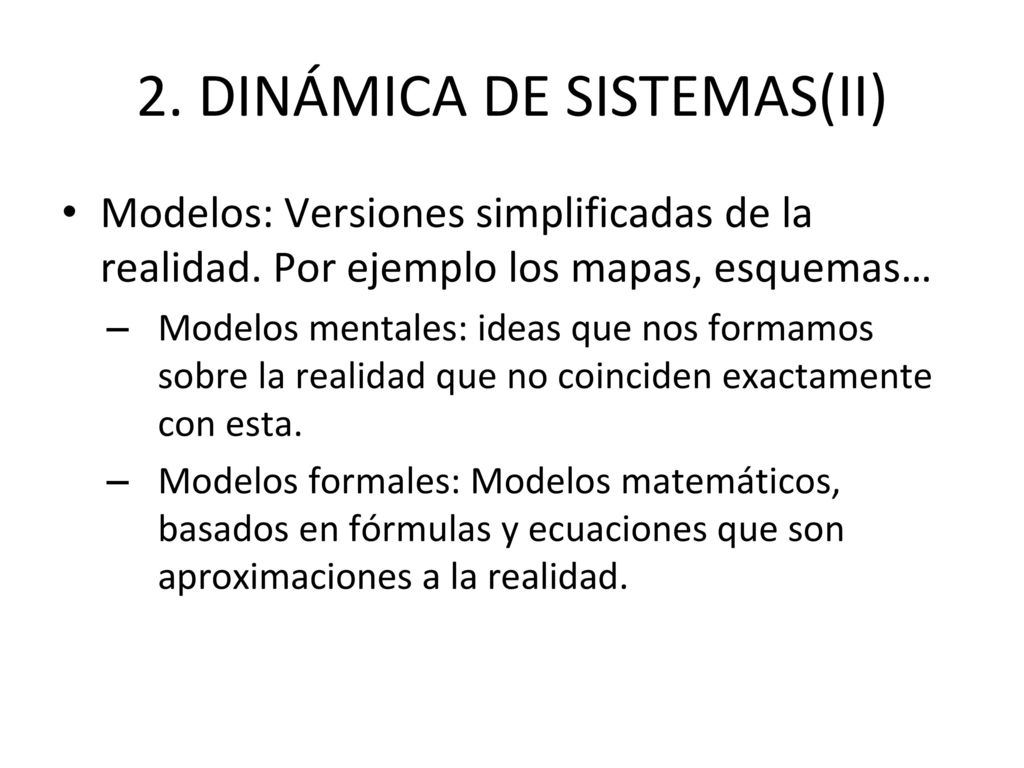

5 2. DINÁMICA DE SISTEMAS(II)
Modelos: Versiones simplificadas de la realidad. Por ejemplo los mapas, esquemas… Modelos mentales: ideas que nos formamos sobre la realidad que no coinciden exactamente con esta. Modelos formales: Modelos matemáticos, basados en fórmulas y ecuaciones que son aproximaciones a la realidad.

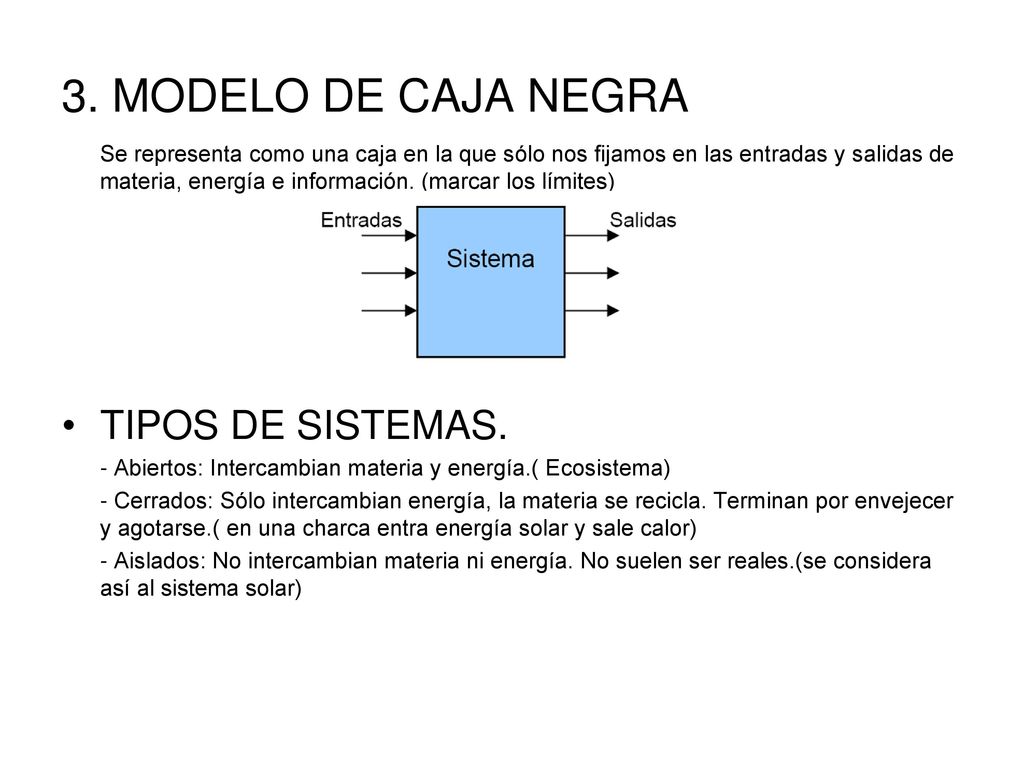

6 3. MODELO DE CAJA NEGRA TIPOS DE SISTEMAS.
Se representa como una caja en la que sólo nos fijamos en las entradas y salidas de materia, energía e información. (marcar los límites) TIPOS DE SISTEMAS. - Abiertos: Intercambian materia y energía.( Ecosistema) - Cerrados: Sólo intercambian energía, la materia se recicla. Terminan por envejecer y agotarse.( en una charca entra energía solar y sale calor) - Aislados: No intercambian materia ni energía. No suelen ser reales.(se considera así al sistema solar)

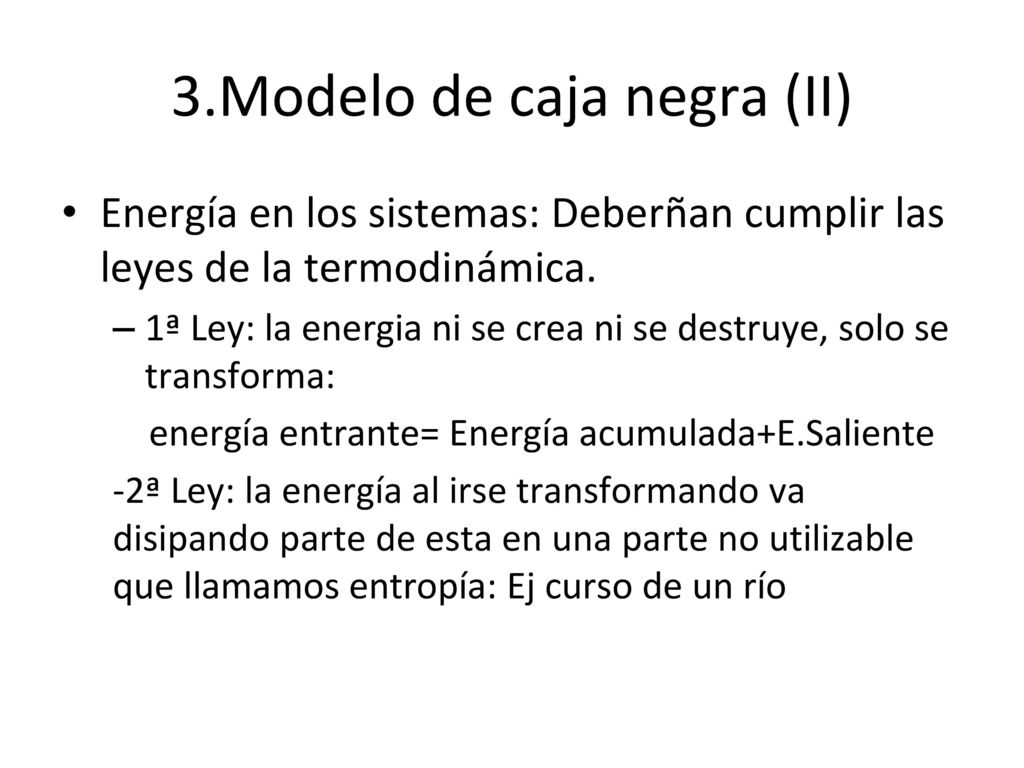

7 3.Modelo de caja negra (II)
Energía en los sistemas: Deberñan cumplir las leyes de la termodinámica. 1ª Ley: la energia ni se crea ni se destruye, solo se transforma: energía entrante= Energía acumulada+E.Saliente -2ª Ley: la energía al irse transformando va disipando parte de esta en una parte no utilizable que llamamos entropía: Ej curso de un río

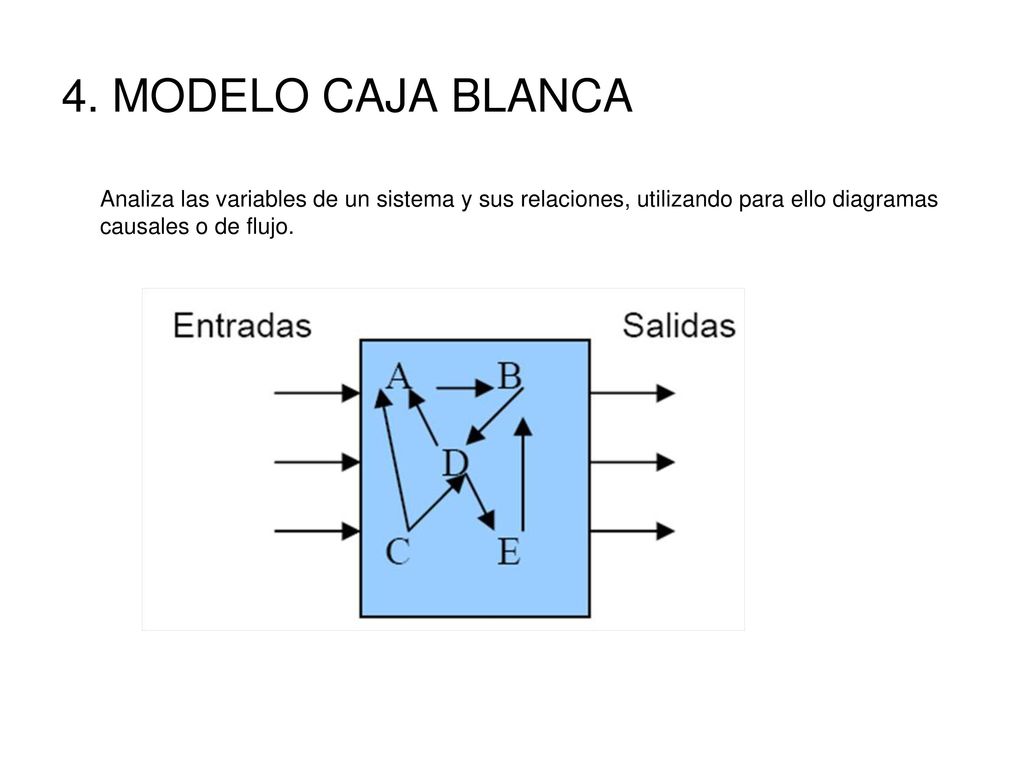

8 4. MODELO CAJA BLANCA Analiza las variables de un sistema y sus relaciones, utilizando para ello diagramas causales o de flujo.

9 - R. simples: Relación entre dos variables de un sistema.

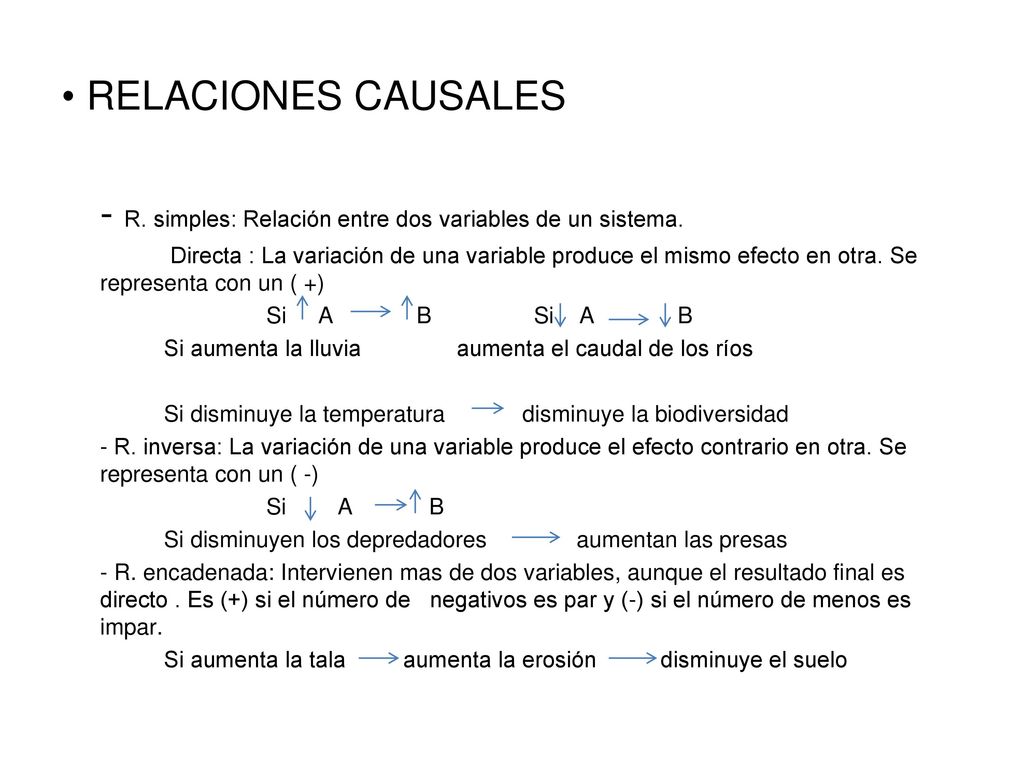

RELACIONES CAUSALES - R. simples: Relación entre dos variables de un sistema. Directa : La variación de una variable produce el mismo efecto en otra. Se representa con un ( +) Si A B Si A B Si aumenta la lluvia aumenta el caudal de los ríos Si disminuye la temperatura disminuye la biodiversidad - R. inversa: La variación de una variable produce el efecto contrario en otra. Se representa con un ( -) Si A B Si disminuyen los depredadores aumentan las presas - R. encadenada: Intervienen mas de dos variables, aunque el resultado final es directo . Es (+) si el número de negativos es par y (-) si el número de menos es impar. Si aumenta la tala aumenta la erosión disminuye el suelo

10 - R. complejas: Una variable influye en otra y esta en la primera

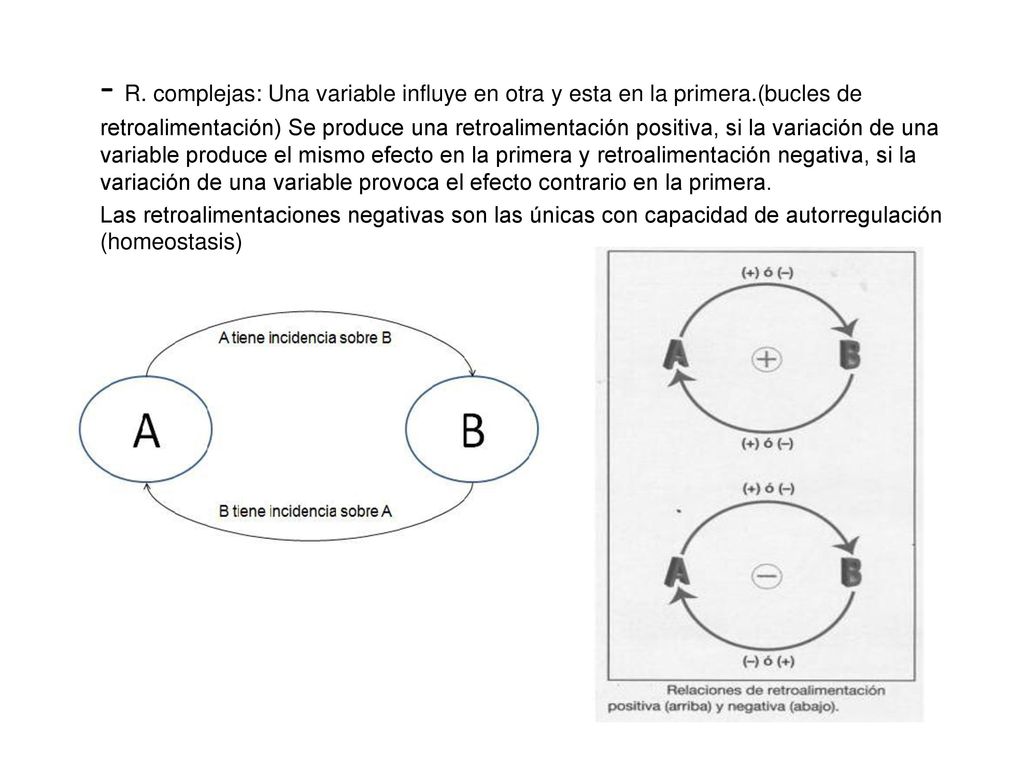

- R. complejas: Una variable influye en otra y esta en la primera.(bucles de retroalimentación) Se produce una retroalimentación positiva, si la variación de una variable produce el mismo efecto en la primera y retroalimentación negativa, si la variación de una variable provoca el efecto contrario en la primera. Las retroalimentaciones negativas son las únicas con capacidad de autorregulación (homeostasis)

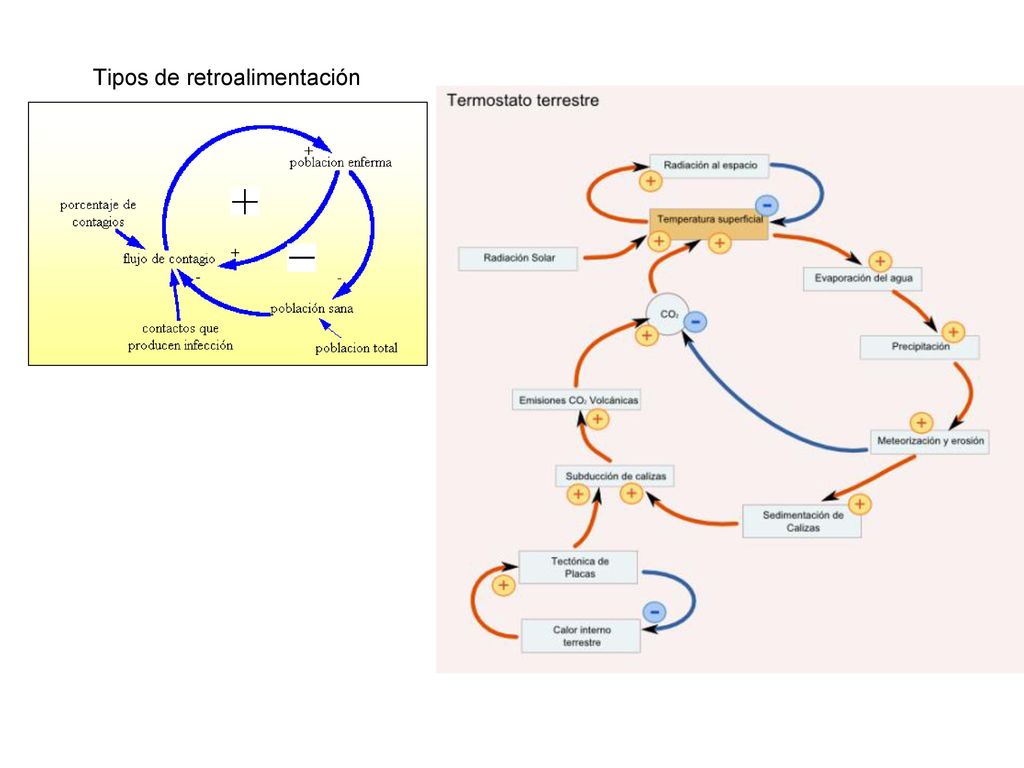

11 Tipos de retroalimentación

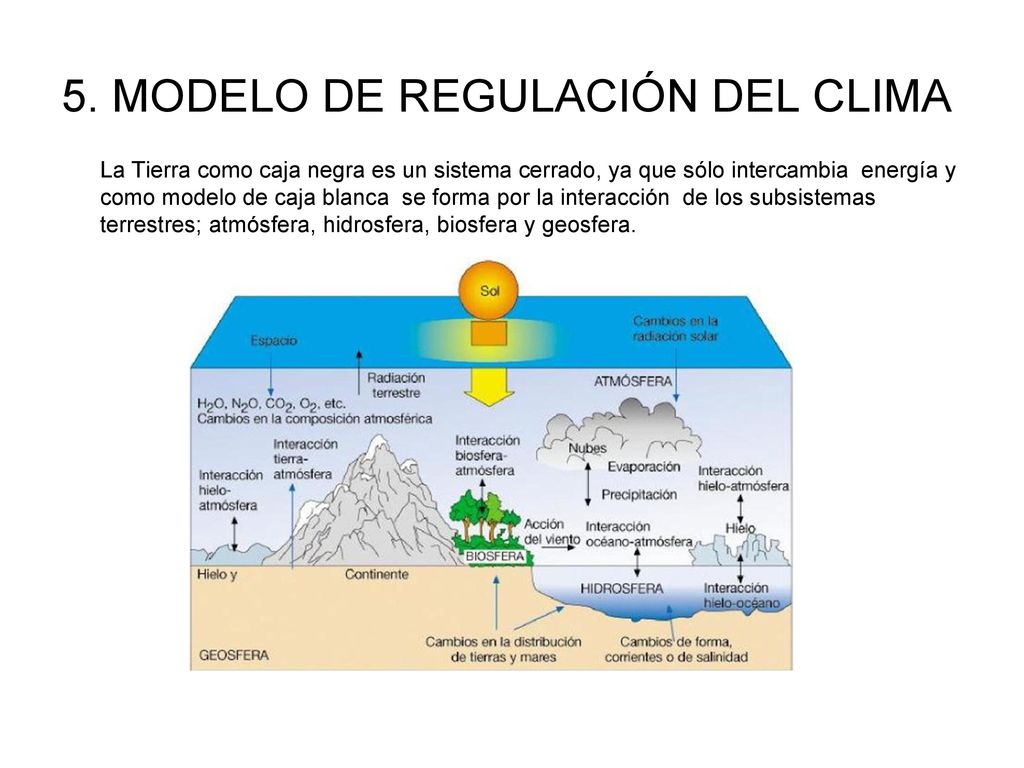

12 5. MODELO DE REGULACIÓN DEL CLIMA
La Tierra como caja negra es un sistema cerrado, ya que sólo intercambia energía y como modelo de caja blanca se forma por la interacción de los subsistemas terrestres; atmósfera, hidrosfera, biosfera y geosfera.

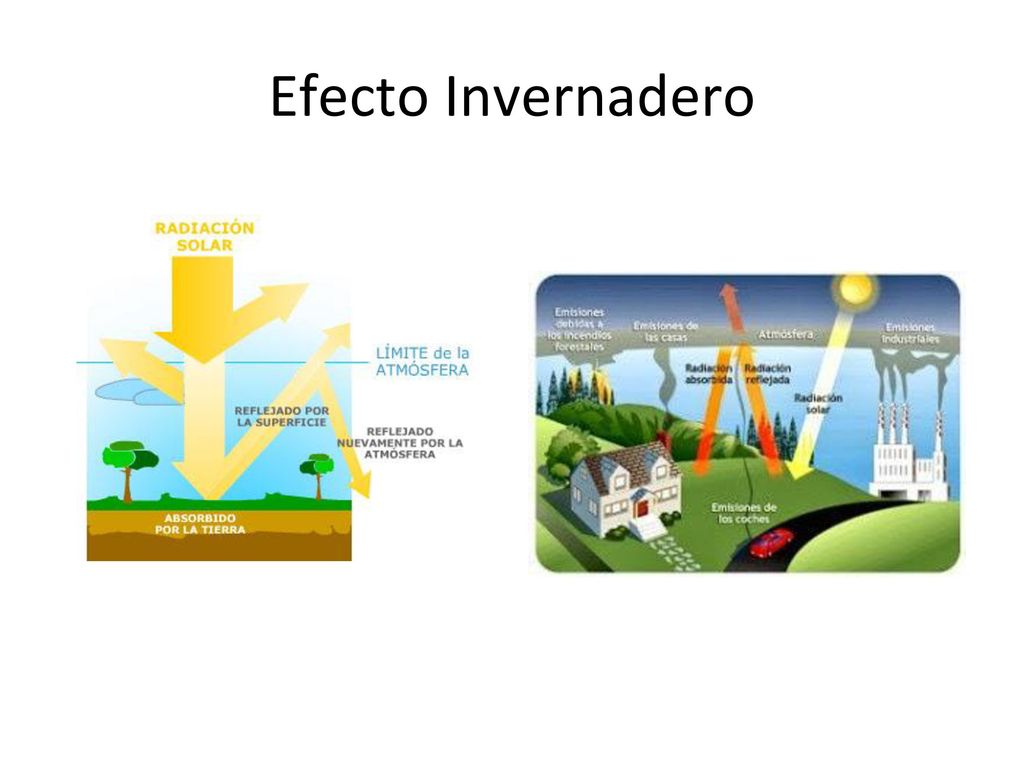

13 Efecto Invernadero

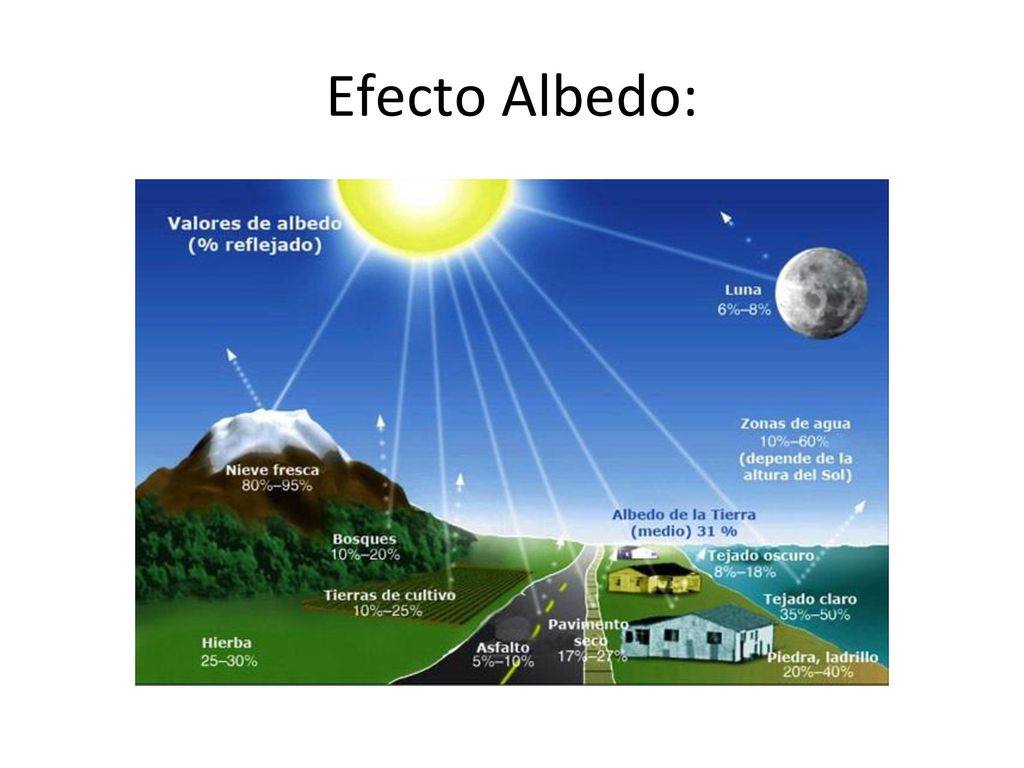

14 Efecto Albedo:

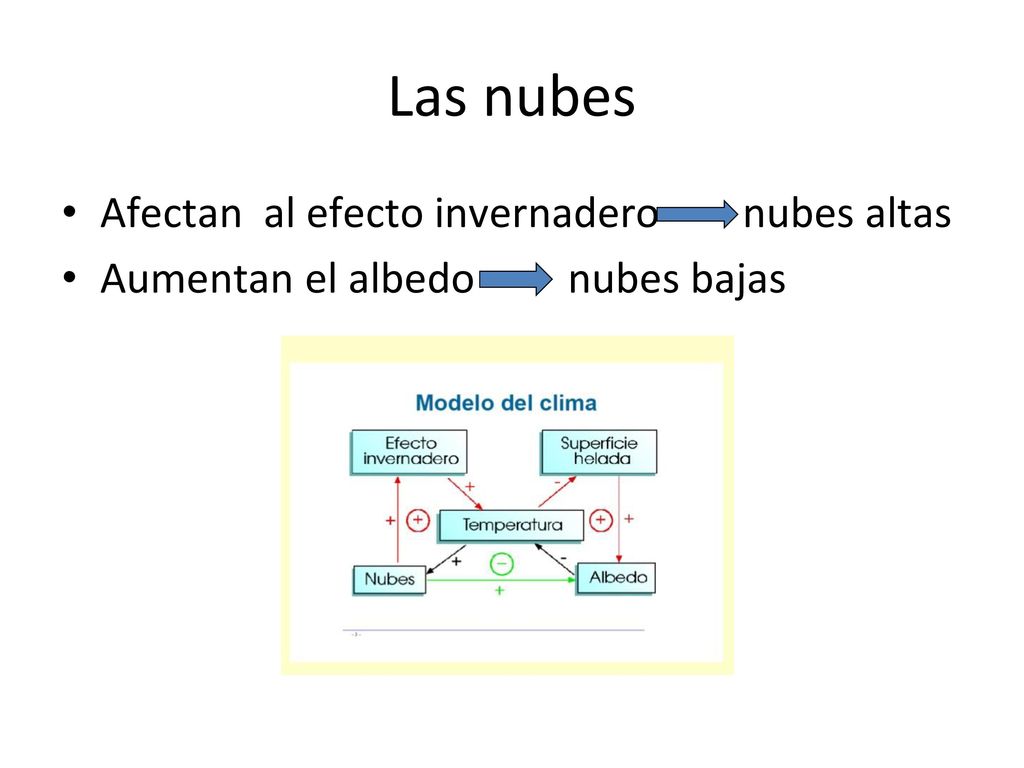

15 Las nubes Afectan al efecto invernadero nubes altas
Aumentan el albedo nubes bajas

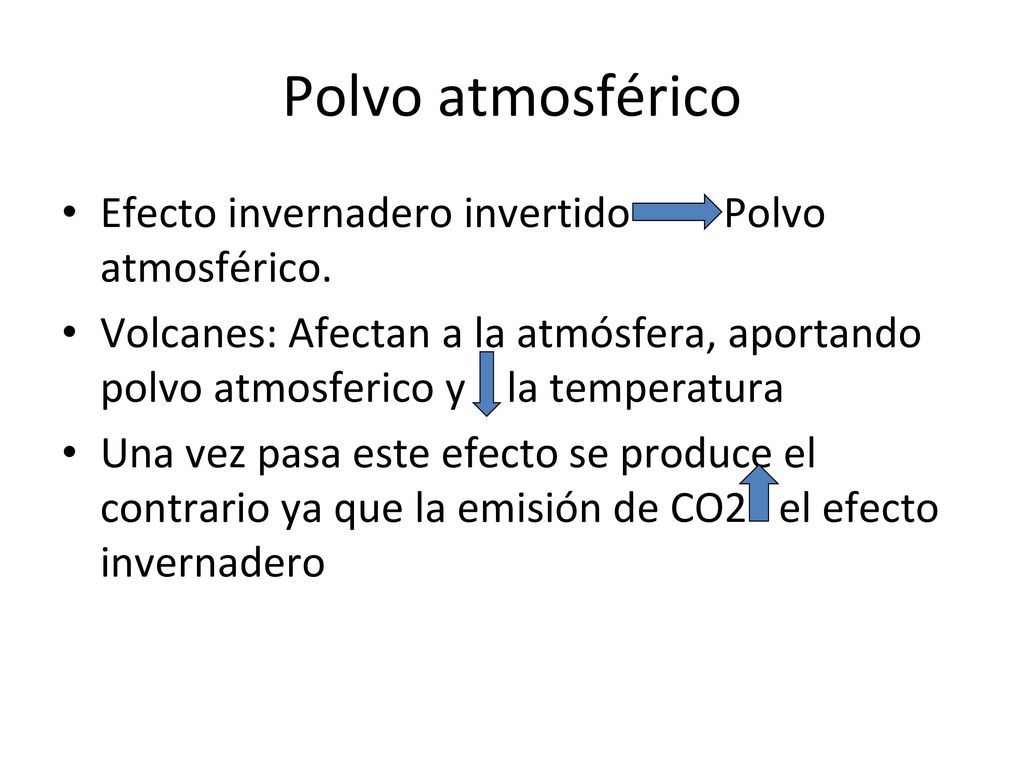

16 Polvo atmosférico Efecto invernadero invertido Polvo atmosférico.
Volcanes: Afectan a la atmósfera, aportando polvo atmosferico y la temperatura Una vez pasa este efecto se produce el contrario ya que la emisión de CO2 el efecto invernadero

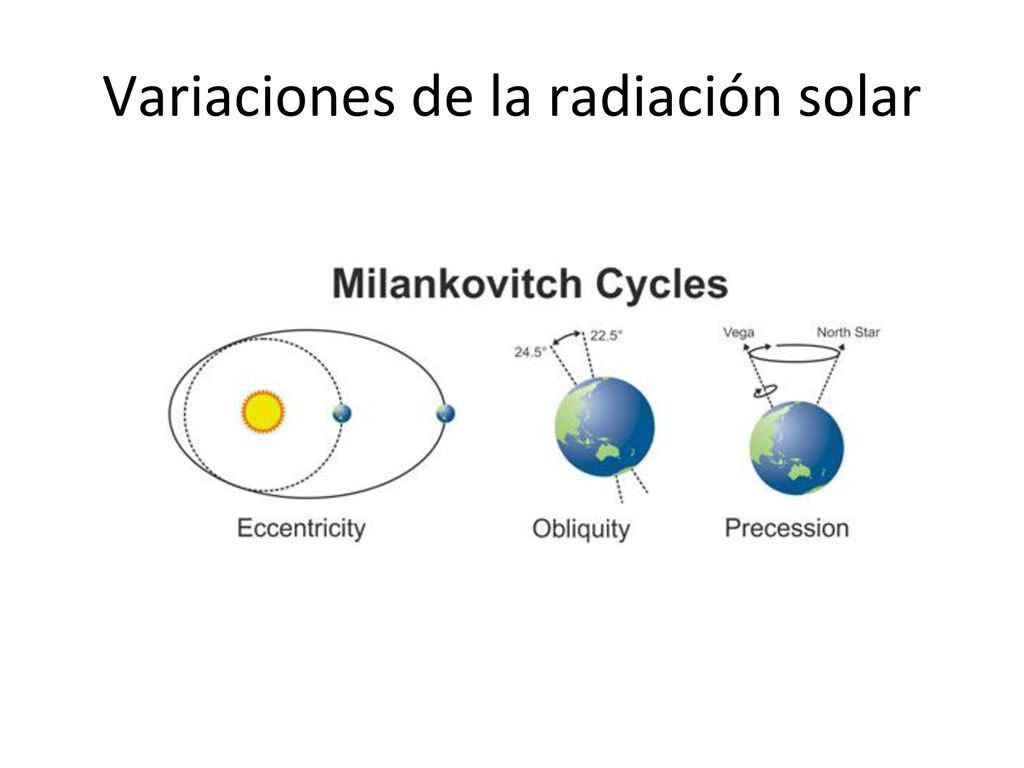

17 Variaciones de la radiación solar

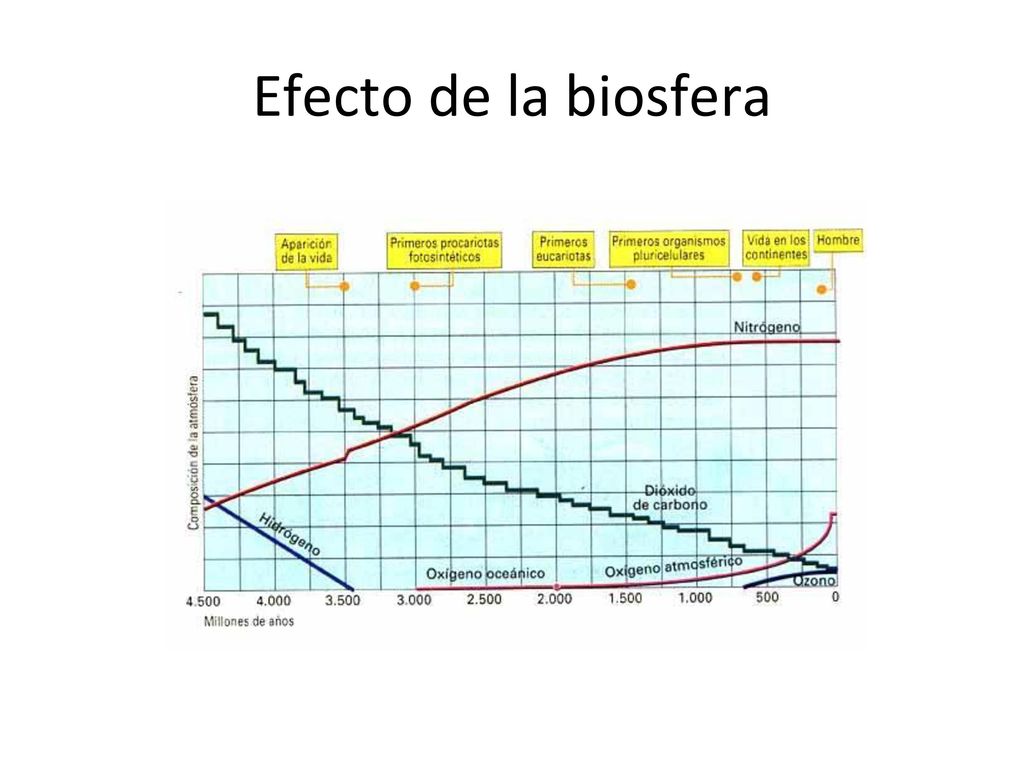

18 Efecto de la biosfera

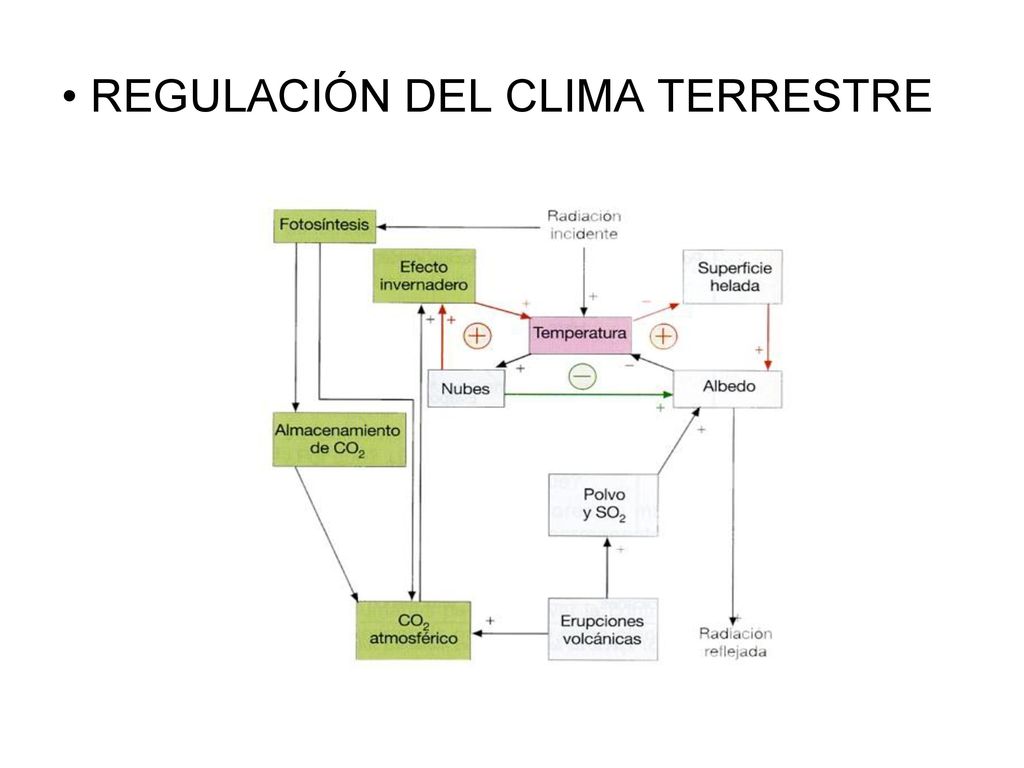

19 REGULACIÓN DEL CLIMA TERRESTRE

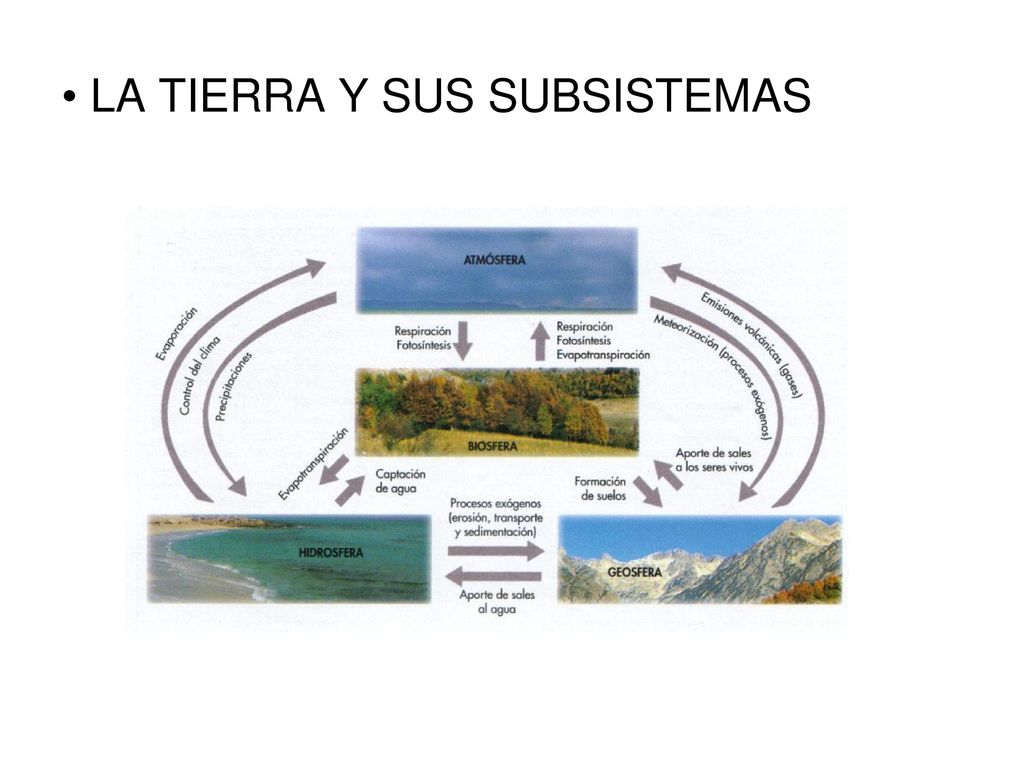

20 LA TIERRA Y SUS SUBSISTEMAS
